活塞连杆机构
活塞式压缩机的各种典型结构
活塞式压缩机的各种典型结构活塞式压缩机是一种常用的压缩机类型，其工作原理是通过活塞的往复运动将气体压缩。
这种压缩机具有结构简单、易于制造、体积小等优点，在各个领域中得到了广泛的应用。
下面将介绍活塞式压缩机的一些典型结构。
1.单缸单级活塞式压缩机：这种结构的活塞式压缩机只有一个活塞和一个气缸，通过活塞的往复运动将气体压缩。
它具有结构简单、制造成本低的优点，适用于一些对压缩比要求不高的场合。
2.多缸多级活塞式压缩机：与单缸单级活塞式压缩机相比，多缸多级活塞式压缩机具有更高的压缩比。
这种结构的活塞式压缩机包含多个气缸和活塞，在压缩过程中气体依次经过不同的气缸进行多级压缩，从而达到更高的压缩比。
多缸多级活塞式压缩机适用于对压缩比要求较高的场合，例如工业领域的大型空气压缩机。
3.带凸轮机构的活塞式压缩机：在活塞式压缩机中，带凸轮机构的结构是一种常见的形式。
在这种结构中，通过凸轮机构带动活塞的往复运动，从而实现气体的压缩。
这种结构具有传动平稳、稳定性好的优点，广泛应用于一些对传动效率和稳定性要求较高的场合。
4.带连杆机构的活塞式压缩机：带连杆机构的活塞式压缩机在结构上与带凸轮机构的活塞式压缩机类似，都是通过机械传动实现活塞的往复运动。
不同的是，带连杆机构的活塞式压缩机使用连杆机构将转动运动转化为往复运动。
这种结构具有运动平稳、传动效率高的优点，广泛应用于一些对工作平稳性和能效要求较高的场合。
5.润滑方式不同的活塞式压缩机：在活塞式压缩机中，润滑是一个重要的问题。
常见的润滑方式有干润滑和湿润滑两种。
干润滑是指在气缸壁和活塞之间不加润滑剂，而湿润滑是指在气缸壁和活塞之间加入润滑剂进行润滑。
这两种润滑方式各有优劣，在具体应用中需要根据实际情况选择。
综上所述，活塞式压缩机的结构多种多样，每种结构都有其特点和适用范围。
在实际应用中，需要根据具体需求选择最合适的压缩机结构，以获得最佳的压缩效果。
无论是单缸单级活塞式压缩机、多缸多级活塞式压缩机，还是带凸轮机构、连杆机构，都在不同的领域中发挥着重要的作用，并为各行各业的发展做出了贡献。
活塞连杆机构课程设计

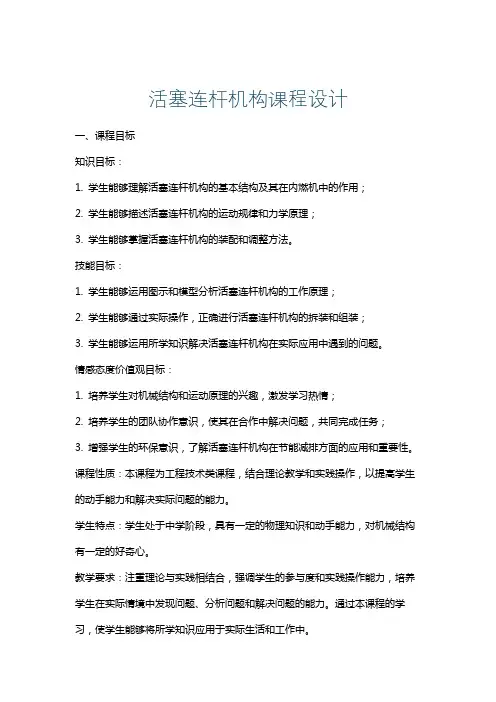

活塞连杆机构课程设计一、课程目标知识目标：1. 学生能够理解活塞连杆机构的基本结构及其在内燃机中的作用；2. 学生能够描述活塞连杆机构的运动规律和力学原理；3. 学生能够掌握活塞连杆机构的装配和调整方法。
技能目标：1. 学生能够运用图示和模型分析活塞连杆机构的工作原理；2. 学生能够通过实际操作，正确进行活塞连杆机构的拆装和组装；3. 学生能够运用所学知识解决活塞连杆机构在实际应用中遇到的问题。
情感态度价值观目标：1. 培养学生对机械结构和运动原理的兴趣，激发学习热情；2. 培养学生的团队协作意识，使其在合作中解决问题，共同完成任务；3. 增强学生的环保意识，了解活塞连杆机构在节能减排方面的应用和重要性。
课程性质：本课程为工程技术类课程，结合理论教学和实践操作，以提高学生的动手能力和解决实际问题的能力。
学生特点：学生处于中学阶段，具有一定的物理知识和动手能力，对机械结构有一定的好奇心。
教学要求：注重理论与实践相结合，强调学生的参与度和实践操作能力，培养学生在实际情境中发现问题、分析问题和解决问题的能力。
通过本课程的学习，使学生能够将所学知识应用于实际生活和工作中。
二、教学内容1. 活塞连杆机构的基本概念与结构特点- 内燃机工作原理简介- 活塞连杆机构的作用及其在内燃机中的位置- 活塞、连杆、曲轴的结构及其相互关系2. 活塞连杆机构的运动规律与力学原理- 活塞的运动轨迹分析- 连杆的运动规律及其力学模型- 曲轴转动与活塞运动的转换关系3. 活塞连杆机构的装配与调整- 活塞连杆机构的拆装方法与步骤- 装配工艺要求及注意事项- 调整方法及常见问题处理4. 活塞连杆机构的实际应用与案例分析- 活塞连杆机构在各类内燃机中的应用- 节能减排技术在活塞连杆机构中的应用- 实际案例分析，提高学生解决问题的能力教学内容安排与进度：第一课时：活塞连杆机构基本概念与结构特点第二课时：活塞连杆机构的运动规律与力学原理第三课时：活塞连杆机构的装配与调整第四课时：活塞连杆机构的实际应用与案例分析教材章节关联：《工程技术基础》第三章第三节：内燃机的结构与原理《工程技术基础》第三章第四节：内燃机的装配与调整《工程技术案例》第二章：内燃机活塞连杆机构的应用与改进实例三、教学方法为了提高学生的学习兴趣和主动性，本章节将采用以下多样化的教学方法：1. 讲授法：- 对于活塞连杆机构的基本概念、结构特点以及运动规律等理论知识，采用讲授法进行教学，使学生在短时间内掌握课程核心内容。
活塞连杆组工作原理
活塞连杆组工作原理
连杆组是活塞发动机中的重要部件，其工作原理如下：
1. 连杆（也称作曲柄连杆）是一根质量高的金属杆，一端与活塞连接，另一端则与曲轴连接。
2. 当活塞在气缸内上下运动时，连杆会将这种线性运动转化为旋转运动。
3. 当活塞下降时，连杆会将活塞的向下运动转化为曲轴的旋转运动。
这时连杆旋转，推动曲轴在其自身轴线上旋转。
4. 曲轴是一个以连杆为臂的旋转机构，通过连杆旋转，曲轴也随之旋转。
5. 完成旋转之后，曲轴再次将运动转化为连杆的线性运动。
6. 连杆的另一端连接到曲轴上的曲柄，当曲轴旋转时，连杆将曲轴的旋转运动转化为活塞的线性运动。
7. 这样，通过连杆的作用，活塞就能够在气缸内实现上下运动，完成压缩和爆发燃料混合物的工作。
总结起来，连杆组的工作原理就是将活塞的线性运动转化为曲轴的旋转运动，再将曲轴的旋转运动转化为活塞的线性运动。
这种转化过程使得活塞能够完成压缩燃料和气体，并产生动力。
