ANSYS Workbench 结构线性静力学分析与优化设计解析
Workbench有限元静力学分析.ppt
▪ 2)定义单元类型：Main Menu>Preprocessor>Element Type>Add/Edit/Delet，出现Element Types列表框。单击Add出现 单元类型库对话框，左侧列表中选择Structural Shell，右侧列表 中选择Elastic 4node63，单击OK确定。
2.2 结构线性静力分析基本步骤
2.2.3 计算结果的后处理与分析
在结构线性静力分析中，后处理常用命令如下
列出节点单元的支反力和反力矩
▪ Command: PRESOL, F(or M)
列出节点力和反力矩的和
▪ GUI: Main Menu>General Postproc>List Results>Eelement Solution ▪ GUI: Main Menu>General Postproc>Nodal Calcs>Total Force Sum ▪ Command: FSUM
2.2 结构线性静力分析基本步骤
2.2.3 计算结果的后处理与分析
在结构线性静力分析中，后处理常用命令如下
a. 查看结果
▪ 从数据文件中读取数据 ▪ GUI: Utility Menu>File>Resume from ▪ Command: Resume
▪ 读取选定的结果数据 ▪ GUI: Main Menu>General Postproc>Read Results>By Load Step ▪ Command: SET ▪ 使用SET命令可以用载荷步、子步或通过时间来选择数据读 取，如果数据文件中没有制定时间点上的数据结果，程序会 通过线性插值计算出该时间点上的结果
学会使用AnsysWorkbench进行有限元分析和结构优化

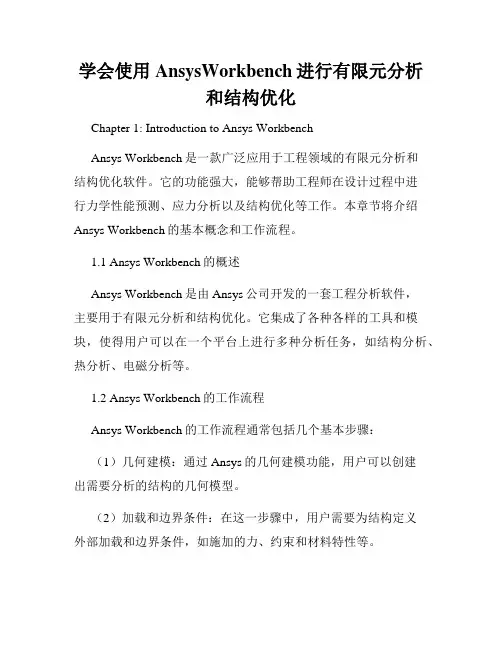

学会使用AnsysWorkbench进行有限元分析和结构优化Chapter 1: Introduction to Ansys WorkbenchAnsys Workbench是一款广泛应用于工程领域的有限元分析和结构优化软件。
它的功能强大，能够帮助工程师在设计过程中进行力学性能预测、应力分析以及结构优化等工作。
本章节将介绍Ansys Workbench的基本概念和工作流程。
1.1 Ansys Workbench的概述Ansys Workbench是由Ansys公司开发的一套工程分析软件，主要用于有限元分析和结构优化。
它集成了各种各样的工具和模块，使得用户可以在一个平台上进行多种分析任务，如结构分析、热分析、电磁分析等。
1.2 Ansys Workbench的工作流程Ansys Workbench的工作流程通常包括几个基本步骤：（1）几何建模：通过Ansys的几何建模功能，用户可以创建出需要分析的结构的几何模型。
（2）加载和边界条件：在这一步骤中，用户需要为结构定义外部加载和边界条件，如施加的力、约束和材料特性等。
（3）网格生成：网格生成是有限元分析的一个关键步骤。
在这一步骤中，Ansys Workbench会将几何模型离散化为有限元网格，以便进行分析计算。
（4）材料属性和模型：用户需要为分析定义合适的材料属性，如弹性模量、泊松比等。
此外，用户还可以选择适合的分析模型，如静力学、动力学等。
（5）求解器设置：在这一步骤中，用户需要选择适当的求解器和设置求解参数，以便进行分析计算。
（6）结果后处理：在完成分析计算后，用户可以对计算结果进行后处理，如产生应力、位移和变形等结果图表。
Chapter 2: Finite Element Analysis with Ansys Workbench本章将介绍如何使用Ansys Workbench进行有限元分析。
我们将通过一个简单的示例，演示有限元分析的基本步骤和方法。
ANSYS Workbench 17·0有限元分析：第5章-线性静态结构分析
第5章 线性静态结构分析 在工程应用中，经常会遇到计算在固定不变的载荷作用下的结构效应，主要有平面应力、平面应变、轴对称、梁及桁架分析、壳分析、接触分析等问题的求解，这些问题均是线性静态结构问题，线性静态结构分析是有限元（★ 掌握线性静态结构分析的基本过程。
5.1 线性静态结构分析概述线性静态结构分析（Lines Static Structural Analysis ）用于计算在固定不变的载荷作用下结构的效应，它不考虑惯性和阻尼的影响，如结构随时间变化载荷等情况。
静力分析可以计算固定不变的惯性载荷对结构的影响（如重力和离心力），以及可以近似为等价静力作用的随时间变化载荷（如通常在许多建筑规范中所定义的等价静力风载和地震载荷）。
在经典力学理论中，物体的动力学通用方程为：[]()[]()[]{}(){}M x C x K x F t ++=&&&其中[]M 为质量矩阵，[]C 为阻尼矩阵，[]K 为刚度系数矩阵，{}x 为位移矢量，{}F 为力矢量。
在线性静态结构分析中，力与时间无关，因此位移{}x 可以由下面的矩阵方程解出：[]{}{}K x F =在线性静态结构分析中，假设[]K 为一常量矩阵且必须是连续的，材料必须满足线弹性、小变形理论，边界条件允许包含非线性的边界条件，{}F 为静态加载到模型上的力，该力不随时间变化，不包括惯性影响因素（质量、阻尼等）。
静力分析用于计算由不包括惯性和阻尼效应的载荷作用于结构或部件上引起的位移、应力、应变和力等。
假定载荷和响应是固定不变的，即假定载荷和结构的响应随时间的变化而缓慢变化。
静力分析所施加的载荷包括：ANSYS Workbench 17.0有限元分析从入门到精通外部施加的作用力和压力。
稳态的惯性力（如中力和离心力）。
位移载荷。
温度载荷。
5.2 线性静态结构的分析流程在ANSYS Workbench 左侧工具箱中Analysis Systems 下的Static Structural 上按住鼠标左键拖动到项目管理区，或双击Static Structural 选项，即可创建静态结构分析项目，如图5-1所示。
ansysworkbench静力分析讲解1
示例
分析一个零件，在圆孔处固定，在手柄和端部受到2MPa压力
问题分析
• 目的：静力分析示例 • 材料：默认材料结构钢 • 模型简化：可以保留模型上的孔，网格精细程度不需要太高，示
意说明问题即可 • 分析：不考虑非线性 • 求解：使用ansys求解器
建立一个分析模块
• 首先打开ansysworkbench • 在左侧的工具箱中直接拖拽 • 建立一个模块 • 静力学模块有3个，区别在
geometry，导入的模型可以是 在三维模型中建好的
模型处理
• 用DM打开模型，可以对模型进行修改 • 包括修复模型，简化孔，简化边缘 • 本次仿真已示意为主，默认设置
网格划分
• 划分网格，修改默认尺寸大小
增加约束
添加压力
求解计算
• 根据不同的要求，会有不同的设置 • 本次采用默认设置
求解
• 如果是要定性说明，一个简单简化的模型就足够了，如果需要定量分析， 模型和网格可能要加大投入。
• 计算时间也同样，简单模型计算快，复杂模型计算慢。
• 想清楚这几个问题，再开始仿真。
静力分析
• 静力分析主要研究由外部载荷引起的结构上的位移，应力，应变 和力，
• 这里指的外部载荷，是不会引起明显的惯性和阻尼效应 • 简单理解，就是缓慢加载，缓慢反应，和时间无关，是受载荷之
后的稳定状态。
静力分析
• 可以施加的载荷类型
• 外部力和压力，比如：静水压力或者大气压 • 稳态惯性力，比如：重力和转动速度 • 非零位移 • 温度
静力分析
• 分析可以是线性的 ，也可以是非线性的，所有的非线性都是被允许的， 非线性包括大变形，塑性，应力强化，接触
• 非线性主要包括三类，几何非线性，材料非线性，接触AnsΒιβλιοθήκη sworkbench静力分析 讲解
概念建模_ANSYS Workbench有限元分析实例详解（静力学）_[共4页]
![概念建模_ANSYS Workbench有限元分析实例详解（静力学）_[共4页]](https://img.taocdn.com/s3/m/01c2fbe643323968001c920e.png)
3.2 概念建模
– 37 –
图3-1-15 创建曲面映射面
3.2 概念建模
概念建模在DM 的Concept 菜单，主要用于创建、修改线体和面体，最终体现为梁和壳模型，如图3-2-1所示。
1．Line From Points （通过点建立线）
点选时需要按住Ctrl 键多选，同时Operation 处注意选择Add
Material 或者Add Frozen 。
前者表示添加的线体是统一的材料和
截面，后者则不然。
2．Lines Form Sketches （通过草绘建立线）
3．Lines From Edges （通过边建立线）
基于已有的2D 或3D 模型边界建立模型。
4．3D Curve （建立3D 曲线）
建立3D 曲线基于两种形式：①基于DM 里的点；②基于点云文件。
5．Split Edges （分割线体）
其中Fractional 为按比例分割；Split By Delta 为按距离分割（Sigema
为分割点距起点距
图3-2-1 Concept 菜单。
AnsysWorkbench工程实例之——梁单元静力学分析

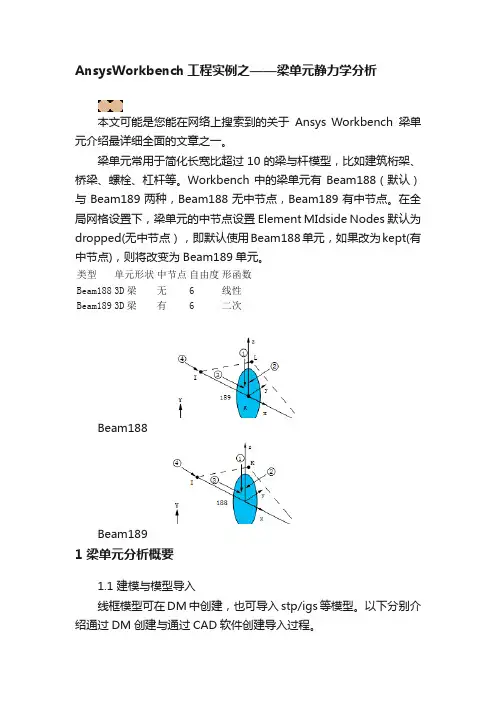

AnsysWorkbench工程实例之——梁单元静力学分析本文可能是您能在网络上搜索到的关于Ansys Workbench梁单元介绍最详细全面的文章之一。
梁单元常用于简化长宽比超过10的梁与杆模型，比如建筑桁架、桥梁、螺栓、杠杆等。
Workbench中的梁单元有Beam188（默认）与Beam189两种，Beam188无中节点，Beam189有中节点。
在全局网格设置下，梁单元的中节点设置Element MIdside Nodes默认为dropped(无中节点），即默认使用Beam188单元，如果改为kept(有中节点)，则将改变为Beam189单元。
类型单元形状中节点自由度形函数Beam188 3D梁无 6 线性Beam189 3D梁有 6 二次Beam188Beam1891 梁单元分析概要1.1 建模与模型导入线框模型可在DM中创建，也可导入stp/igs等模型。
以下分别介绍通过DM创建与通过CAD软件创建导入过程。
1.1.1 梁线体的创建方法1，简单的线体模型可以在DM中创建，一般在XY平面绘制草图或点，再通过Concept——Lines From Sketches、Lines From Points或3D Curve等创建。
区别在于Lines From Sketches是提取草图所有的线条，如果线条是相连接的，提取的结果为一个线几何体。
Lines From Points或3D Curve用于将草图的点（可以是草图线条的端点）连接成为线体，结合Add Frozen选项，可以创建多个线几何体。
操作3次后多个线条可以通过From New Part功能组合为一个几何体，组合后两条线共节点，相当于焊接在一起。
选中后右击方法2，通过CAD软件创建后导入。
如果读者使用的是creo建模，可在草图中创建点，退出草图后选择基准——曲线——通过点的曲线。
操作3次后输出时需要注意，可另存为stp或igs格式，在输出对话框中必须勾选基准曲线和点选项。
Ansys_Workbench_静力分析讲义详解
Training Manual
Surface Body Edge
Solid Body Face (Scope = Target) Solid Body Edge (Scope = Target) Surface Body Face (Scope = Target)
(Scope = Contact) Bonded, No Separation All formulations Asymmetric only 1 Not supported for solving Bonded, No Separation All formulations Asymmetric only Bonded, No Separation Bonded, No Separation All formulations Symmetry respected All formulations Asymmetric only Bonded only MPC formulation Asymmetric only
Training Manual
• Solver Controls（求解控制）：
– 两种求解方式（默认是Program Controlled）：
• 直接求解 （ANSYS中是稀疏矩阵法） • 迭代求解 （ ANSYS中是PGC（预共轭梯度法））.
– Weak springs：
• 尝试模拟得到无约束的模型
对称接触
非对称接触
4-8
Static Structural Analysis
…组件 – 实体接触
• 可以使用的五种接触类型：
Contact Type Bonded No Separation Frictionless Rough Frictional Iterations 1 1 Multiple Multiple Multiple Normal Behavior (Separation) Tangential Behavior (Sliding) No Gaps No Sliding No Gaps Sliding Allowed Gaps Allowed Sliding Allowed Gaps Allowed No Sliding Gaps Allowed Sliding Allowed
ANSYS结构分析指南结构线性静力分析
ANSYS结构分析指南第二章结构线性静力分析2.1 静力分析的定义静力分析计算在固定不变载荷作用下结构的响应，它不考虑惯性和阻尼影响--如结构受随时间变化载荷作用的情况。
可是，静力分析可以计算那些固定不变的惯性载荷对结构的影响(如重力和离心力)，以及那些可以近似为等价静力作用的随时间变化载荷(如通常在许多建筑规范中所定义的等价静力风载和地震载荷)的作用。
静力分析用于计算由那些不包括惯性和阻尼效应的载荷作用于结构或部件上引起的位移、应力、应变和力。
固定不变的载荷和响应是一种假定，即假定载荷和结构响应随时间的变化非常缓慢。
静力分析所施加的载荷包括：外部施加的作用力和压力稳态的惯性力(如重力和离心力)强迫位移温度载荷(对于温度应变)能流(对于核能膨胀)关于载荷，还可参见§2.3.4。
2.2 线性静力分析与非线性静力分析静力分析既可以是线性的也可以是非线性的。
非线性静力分析包括所有类型的非线性：大变形、塑性、蠕变、应力刚化、接触(间隙)单元、超弹性单元等。
本章主要讨论线性静力分析。
对非线性静力分析只作简单介绍，其详细论述见《ANSYS Structural Analysis Guide》§8。
2.3 静力分析的求解步骤2.3.1 建模首先用户应指定作业名和分析标题，然后通过PREP7 前处理程序定义单元类型、实常数、材料特性、模型的几何元素。
这些步骤是大多数分析类型共同的，并已在《ANSYS Basic Analysis Guide》§1.2 论述。
有关建模的进一步论述，见《ANSYS Modeling and Meshing Guide》。
2.3.1.1 注意事项在进行静力分析时，要注意如下内容：1、可以采用线性或非线性结构单元。
2、材料特性可以是线性或非线性，各向同性或正交各向异性，常数或与温度相关的：必须按某种形式定义刚度(如弹性模量EX，超弹性系数等)。
对于惯性载荷(如重力等)，必须定义质量计算所需的数据，如密度DENS。
AnsysWorkbench静力学分析详细实例.pdf
AnsysWorkbench静力学分析详细实例.pdfAnsys静力分析实例：1 问题描述：如图所示支架简图，支架材料为结构钢，厚度10mm，支架左侧的两个通孔为固定孔，顶面的开槽处受均布载荷，载荷大小为500N/mm。
2 启动Ansys Workbench，在界面中选择Simulation启动DS模块。
3 导入三维模型，操作步骤按下图进行，单击“Geometry”，选择“From File”。
从弹出窗口中选择三维模型文件，如果文件格式不符，可以把三维图转换为“.stp”格式文件，即可导入，如下图所示。
4 选择零件材料：文件导入后界面如下图所示，这时，选择“Geometry”下的“Part”，在左下角的“Details of ‘Part’”中可以调整零件材料属性。
5 划分网格：如下图，选择“Project”树中的“Mesh”，右键选择“Generate Mesh”即可。
【此时也可以在左下角的“Details of ‘Mesh’”对话框中调整划分网格的大小（“Element size”项）】。
生成网格后的图形如下图所示：6 添加分析类型：选择上方工具条中的“New Analysis”，添加所需做的分析类型，此例中要做的是静力分析，因此选择“Static Structural”，如下图所示。
7 添加固定约束：如下图所示，选择“Project”树中的“Static Structural”，右键选择“Insert”中的“Fixed Support”。
这时左下角的“Details of ‘Fixed Support’”对话框中“Geometry”被选中，提示输入固定支撑面。
本例中固定支撑类型是面支撑，因此要确定图示6位置为“Face”，【此处也可选择“Edge”来选择“边”】然后按住“CTRL”键，连续选择两个孔面为支撑面，按“Apply”确认，如下图所示。
8 添加载荷：选择“Project”树中的“Static Structural”，右键选择“Insert”中的“Force”，如下图所示。
Ansysworkbench结构线性静力学分析
Ansysworkbench结构线性静力学分析01基础知识•1.1 结构线性静力分析的主要对象包括：（1）平面问题（平面应力、平面应变、轴对称）（2）杆系与梁系问题（3）板壳问题（4）3D问题•1.2Ansys workbench中求解线性静力学分析是由Mechanical模块求解的。
在Mechanical模块中，关于结构静力分析的内容包括几何模型和单元、接触和装配类型、环境（包括在和及其约束）、求解类型、结果和后处理等方面。
02实例-受拉力作用的平板建立工程导入Geometry 和 Static Structural 模块。
确定分析类型。
设置类型和厚度双击moedel,进入Mechanical，设置分析类型和平板厚度。
划分网格结果如图插入载荷插入Equivalent Stress.计算结果聚仪网微信号：juyitest聚仪网依托国内多家顶尖高校和研究所资源，提供各类科研测试服务，网站仪器众多，测试种类齐全，价格透明。
网站仪器是严格筛选，保证测试质量。
同时欢迎各高校，科研院所，第三方检测机构和企业，把各类检测仪器和小中试实验平台入驻到我们仪器共享平台，我们给您提供全方位周到的服务，“0成本入驻，入驻后0佣金”。
如您有模拟与仿真需求，也期望您的联系(微信号：simuleader; QQ:3503896919)化学性能测试方面：拉曼光谱（可做变温），红外（普通，吡啶，原位红外），GC-MS、PY-GCMS；ICP；ICP-MS；TPD(CO，CO2，NH3)；TPD-MS ；BET（介微孔）；CO2及特殊气体BET；H2-TPR；UPS（全谱）；XPS（全谱）；HPLC，XRF；SEM+EDS，背散射电子衍射（EBSD）；TEM；HRTEM双喷制样，离子减薄制样；AFM；球差电镜及FIB制样；XRD（可做变温）；专业精修xrd数据；凝胶渗透色谱（GPC，水相，溶剂相）；TG-DSC（-160-1500摄氏度）；热重红外联用（TG-FTIR）；TGA-MS；紫外-可见（固体液体皆可）；荧光；金属分散度（化学吸附法，TEM法）、LC-MS、GC、高分辨质谱、液体核磁，固体核磁，GD-MS，元素分析（CHNSO），电磁波吸收，矢量网络分析仪，接触角测试、压汞分析等。
(完整版)ANSYSWorkbench结构线性静力学分析与优化设计解析
要求：运用适当的网格划分方法，阶梯 和圆角处网格细化；求解结果显示模型的 整体变形和等效应力。
截图：材料添加，网格划分效果，受拉 伸载荷的变形、应力，受弯曲载荷的变形、 应力，受扭转载荷的变形、应力。共15张 截图。
要求：运用适当的网格划分方法，网格 大小均匀一致不得少于60万个节点（或者 运用膨胀层网格划分方法）；求解结果显 示模型的整体变形和等效应力。
截图：材料添加，网格划分效果，结果 的整体变形、等效应力以及径向变形和应 力的网格显示图、矢量线时图、等值线图。 共8张截图。
西安嘉业航空科技有限公司
作业7
截图：材料添加，网格划分效果，结果 的整体变形、等效应力以及径向变形和应 力的网格显示图、矢量线时图、等值线图。 共8张截图。
西安嘉业航空科技有限公司
作业6 问题描述：如右图模型（螺旋桨），其
材料为聚乙烯，模型如图所示方向的 1000rad/s的角加速度惯性载荷；模型内圈 用圆柱面约束且轴向为0，径向和周向为 free；螺旋桨面施加压力载荷0.5MPa。
西安嘉业航空科技有限公司
作业3 问题描述：如右图模型（连接件），其
材料为不锈钢，模型两个小孔固定，一个 大孔上施加轴承载荷500N，另一个大孔上 施加力载荷800N，且耳内侧受静水压力 5MPa。
要求：运用适当的网格划分方法，两个 小孔和两个大孔处网格细化（或者运用多 区域网格划分方法）；求解结果显示模型 的整体变形和等效应力。
1、材料的变形范围在弹性范围，且材料的变形量较小， 方便建立静力学方程； 2、对于塑性变形或大变形，必须考虑材料非线性和几 何非线性。
西安嘉业航空科技有限公司
ANSYS_Workbench线性结构静力分析实例
Apply/Cancel标签。把Angle设成360度，其它选项取默认值。单击Generate 键生成实体。
为了便于划分网格，这里我们就这个零件划分为两个部件。进行旋转时，在弹出的细节浏览窗口Operation项值由Add Material修改为Add Frozen，冻结实体。单击Generate生成实体。点击主菜单栏Create菜单，在下拉菜单中选择Slice(Create>Slice)进行切片，左击细节窗口中Base Plane，选择XYPlane，左击Apply，单击Generate。结果如下：
Sketching: > Modify>Fillet 对草图进行倒圆角，半径为2mm，完成后如图示：
3.完成Sketch1，将其绕Y轴旋转360度建立混合器的主体。点击菜单栏中的 Revolve 键以弹出细节浏览窗口以进行旋转3D操作，窗口会切换至建模窗口，在细节浏览窗口，Axis box中应该有Apply 和Cancel 标签。若有这些标签，左击局部Y坐标轴，再左击Apply。如果在Axis box中显示为NotSelected，那就必须先左击调出
Static Structural（ANSYS）项至A2栏，即（Geometry）。 4.双击Model项，打开Static Structural。打开MechanicalApplication Wizard。设置单位，逐步单击Units-Metric（mm，kg，N，s，mV，mA）。
1.打开Workbench程序，在Component Systems下选择Geometry，双击或者移动至右边的Project Schematic窗口，此时会出现一个几何块A，即（Geometry）。双击A2项打开DesignModeler模块，在弹出的窗口选择Millimeter，单击OK。使用草图标签切换到草图模式，注意用Look At图标（或鼠标右键操作）来确定图形的法向方向。选定平面后，选择Sketching标签建立一个新的草图，保持Sketching模式。然后操作如下：
Ansys Workbench基础操作和结构静力学分析
2024/7/4
8
属性窗口
属性窗口提供了输入数据的列表， 会根据选取分支的不同自动改变。
白色区域: 显示当前输入的数据。 灰色区域: 显示信息数据，不能
被编辑。
黄色区域: 未完成的信息输入。
2024/7/4
9
图形窗口
模型和结果都将显 示在这个区域中， 包括：
Geometry Worksheet PrintPreview ReportPreview
2024/7/4
6
工具条
常用工具条 图形工具条
Hale Waihona Puke 2024/7/47
结构树
结构树包含几何模型的信息和整个分析 的相关过程。
一般由Geometry、Connections、Mesh、 分析类型和结果输出项组成，分析类型里包 括载荷和约束的设置。
说明分支全部被定义 说明输入的数据不完整 说明需要求解 说明被抑制，不能被求解 说明体或零件被隐藏
2024/7/4
19
分析流程操作
初步确定
前处理 求解 后处理
分析类型：静力分析、模态分析 单元类型：壳单元、实体单元
模型类型：零件、组件 建立、导入几何模型
定义材料属性 划分网格
施加载荷和约束 求解
查看结果 得出结论 检验结果的正确性
分析流程操作
1 导入模型 2 定义材料属性 3 设定网格划分参数并划分网格 4 选择分析类型 （Static Analysis、Modal…） 5 施加载荷与约束（设置边界条件） 6 设定求解参数并求解 7 后处理
2024/7/4
14
视图显示
2、结构树 Expand All：展开结构树 Collapse Environments：
4.1 有限元求解静力学基本原理[共2页]
![4.1 有限元求解静力学基本原理[共2页]](https://img.taocdn.com/s3/m/d5372d00c1c708a1294a442d.png)
– 63 – 第4章 线性静力学分析静力学分析是结构有限元分析的基础。
静力学分析主要研究静止或者匀速状态下的结构响应，不考虑惯性和阻尼效应，以及与时间有关载荷的影响。
通过静力学分析，可以得到结构的刚度、强度、稳定性、约束反力等技术指标。
但是静力学分析并不是只能用于纯粹静力载荷条件，还可以加载惯性载荷为定值的载荷，同时，也可以计算作用时间较长的准静态问题，包括模拟诸如大变形、大应变、接触、塑性、超弹、蠕变等非线性行为。
本章主要讲述线性行为的静力学分析，基于胡克定律[F ]=[k ][X ]，其中[k ]包含了材料属性、模型尺寸和约束条件，可以简单认为，当一个物体受到10N 的载荷，变形为1mm ；如果受到20N 的载荷，变形即为2mm 。
4.1 有限元求解静力学基本原理有限元计算是将连续系统离散成为有限个分区或单元，对每个单元提出一个近似解，再将所有单元按标准方法组合成一个与原有系统近似的系统。
以有限元法求一等截面直杆在自重作用下的应力应变为例，如图4-1-1所示。
已知：一受自重作用的等截面直杆，杆的长度为L ，截面积为A ，弹性模量为E ，单位长度的重量为q ，杆的内力为N 。
试求：杆的位移分布，杆的应变和应力。
（1）将等截面直杆划分成3个等长的单元，每段长度为L /3。
每段之间假定为一个铰接点连接，故称这些铰接点为节点，分别为节点1、2、3、4；称每个线段为单元，分别为单元L 1、L 2、L 3。
（2）用单元节点位移表示单元内部位移，第i 个单元中的位移用所包含的节点位移来表示：1()()i i i i iu u u x u x x L +−=+− 其中，u i 为第i 节点的位移；x i 为第i 节点的坐标。
第i 个单元的应变、应力、内力分别为1d d i i i i u u u xL ε+−==图4-1-1 直杆问题及离散模型。
ANSYSWORKBENCH静力结构分析
ANSYSWORKBENCH静力结构分析ANSYS WORKBENCH 11.0培训教程（DS）第四章静力结构分析序言在DS中关于线性静力结构分析的内容包括以下几个方面:–几何模型和单元–接触以及装配类型–环境（包括载荷及其支撑）–求解类型–结果和后处理本章当中所讲到的功能同样适用与ANSYS DesignSpace Entra及其以上版本.–本章当中的一些选项可能需要高级的licenses，但是这些都没有提到。
–模态，瞬态和非线性静力结构分析在这里没有讨论，但是在相关的章节当中将会有所阐述。
线性静力分析基础在线性静力结构分析当中，位移矢量{x} 通过下面的矩阵方程得到: 在分析当中涉及到以下假设条件:–[K] 必须是连续的假设为线弹性材料?小变形理论可以包括部分非线性边界条件–{F} 为静力载荷不考虑随时间变化的载荷不考虑惯性（如质量，阻尼等等）影响在线性静力分析中，记住这些假设是很重要的。
非线性分析和动力学分析将在随后的章节中给予讨论。
[]{}{}F x K =A. 几何结构在结构分析当中，可以使用所有DS 支持的几何结构类型.对于壳体，在几何菜单下厚度选项是必须要指定的。
梁的截面形状和方向在DM已经指定并且可以自动的传到DS模型当中。
–对于线性体，仅仅可以得到位移结果.ANSYS License AvailabilityDesignSpace Entra xDesignSpace xProfessional xStructural xMechanical/Multiphysics x…Point MassPoint Mass 在“Geometry”分支在模拟没有明确建模的重量–只有面实体才能定义point mass–可以用以下方式定义point mass位置:在任意用户定义坐标系中(x, y, z)坐标选择点/边/面来定义位置–重量/质量大小在“Magnitude”中输入–在结构静力分析中,point mass只受“加速度”，“标准重力加速度,”和“旋转速度”的作用.–质量和所选面相连通时它们之间没有刚度. 这不是一个刚度区域假设而是一个类似与分布质量的假设–没有旋转惯性项出现.ANSYS License AvailabilityDesignSpace Entra xDesignSpace xProfessional x…Point Masspoint mass 将会以灰色圆球出现–前面提到，只有惯性力才会对point mass 起作用。
ANSYS WORKBENCH优化设计详细教程
1文件存储（1）仿真模块与优化模块文件夹如下图所示：（2）仿真流程Workbench界面流程节点，对应后台文件如下图所示。
1.材料文件；2.几何文件；3.设置及网格、结果文件2优化参数设置左侧为输入输出参数界面，右侧为工况列表。
目标：提取结果最小值3ANSYS WORKBENCH优化设计3.1目标驱动优化(Driven optimization)和多学科项目类似。
算例：Direct_optimization.wbpj3.1.1确定输入输出参数输入输出参数如下图所示：3.1.2设置优化目标设置一个或者多个优化目标，如将质量最小化作为目标，并设置质量范围，如下图所示。
3.1.3输入参数范围设置两个输入参数范围如下图所示：3.1.4优化方法（1）是否保留工况点求解数据（2）目标驱动的优化方法•Screening•MOGA•NLPQL•MISQP•Adaptive Single-Objective•Adaptive Multiple-Objective（3）设置工况数量，最小6个（4）设置残差结果残差设置：1e-6（5）设置候选工况数残差达不到要求，增加候选节点继续优化计算。
3.1.5求解开始求解显示当前求解工况仿真各个节点状态显示计算候选工况3.1.6优化完毕3.1.6.1 输入参数变化曲线显示两个输入参数变化曲线3.1.6.2 工况数据列表3.1.6.3收敛判断描述优化目标，优化算法，是否收敛，最优工况等，类似于设置总结3.1.6.4 结果设置参考点，计算工况残差，优化目标结果满足1e-6标准，即可认为收敛。
工况DP7为参考点，DP11残差为0，则最优点为DP7。
工况结果分布散点图3.1.6.5 输入输出分布算例：parameter_correlation.wbpj3.2.1参数设置（1）是否保留工况点数据DX计算完成后是否保留相关数据（2）失败工况管理(failed design points management)尝试计算次数（Number of retries）：失败后重新尝试计算的次数计算延迟时间（Retry delay）：两次重新计算之间要经过多少时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程仿真结算方案： ANSYS Workbench 培训
张胜伦
博士
西安交通大学
西安嘉业航空科技有限公司
结构线性静力分析
西安嘉业航空科技有限公司
线性静力学分析的基本假设 连续 结构材料 均匀 各向同性 线性 非线性 静态 动态
对于纤维结构材料、粒子强化材料等各向异性非均匀材料 要特别注意、特别处理。 1、材料的变形范围在弹性范围，且材料的变形量较小， 方便建立静力学方程； 2、对于塑性变形或大变形，必须考虑材料非线性和几 何非线性。
西安嘉业航空科技有限公司 作业6 问题描述：如右图模型（螺旋桨），其 材料为聚乙烯，模型如图所示方向的 1000rad/s的角加速度惯性载荷；模型内圈 用圆柱面约束且轴向为0，径向和周向为 free；螺旋桨面施加压力载荷0.5MPa。 要求：运用适当的网格划分方法，网格 大小均匀一致不得少于60万个节点（或者 运用膨胀层网格划分方法）；求解结果显 示模型的整体变形和等效应力。 截图：材料添加，网格划分效果，结果 的整体变形、等效应力以及径向变形和应 力的网格显示图、矢量线时图、等值线图。 共8张截图。
4、弹性假设： 应力—应变存在一一对应关系； 应力不超过屈服应力点； 载荷卸载后结构可恢复到原来的状态，不产生残余 应力和参与应变。 5、小变形假设： 在载荷作用下的变形，远小于其自身的几何尺寸； 结构变形的挠度远小于结构的截面尺寸。
西安嘉业航空科技有限公司
6、缓慢加载过程： 载荷的施加和卸载过程足够慢； 不引起结构的动响应； 满足内外力平衡方程。
西安嘉业航空科技有限公司 作业5 问题描述：如右图模型（支撑座-4-切 向），其材料为铜合金，模型受如图所示 方向的314rad/s的角加速度惯性载荷；模 型内圈用圆柱面约束且轴向为0，径向和周 向为free；模型外圈施加径向轴承载荷 1000N。 要求：运用适当的网格划分方法，网格 大小均匀一致在筋板厚度方向至少划分11 个节点（或者运用refineing网格划分方 法）；求解结果显示模型的整体变形和等 效应力。 截图：材料添加，网格划分效果，结果 的整体变形、等效应力以及径向变形和应 力的网格显示图、矢量线时图、等值线图。 共8张截图。来自西安嘉业航空科技有限公司
西安嘉业航空科技有限公司
结构优化设计
1、镁钛合金-泡沫夹层复合板的有限元强度计算与结构优化分析
2、设备架强度计算与优化设计
基本材料力学知识
西安嘉业航空科技有限公司 作业1 问题描述：如右图模型（杆-无圆角；杆有圆角），其材料为铝合金，模型大端固 定，小端分别承受拉伸、弯曲载荷各200N， 扭转载荷2N· m。 要求：运用适当的网格划分方法，阶梯 和圆角处网格细化；求解结果显示模型的 整体变形和等效应力。 截图：材料添加，网格划分效果，受拉 伸载荷的变形、应力，受弯曲载荷的变形、 应力，受扭转载荷的变形、应力。共15张 截图。
西安嘉业航空科技有限公司
六个基本假设： 1、连续性假设
2、均匀性假设
3、各向同性假设 4、弹性假设 5、小变形假设 6、缓慢加载过程
西安嘉业航空科技有限公司
1、连续性假设： 可变形固体视为连续密实的物体，即组成固体的质 点无空隙的充满整个空间； 固体内部任何一点的力学性能都是连续的，且变形 前后物体上的质点是一一对应的；
静水压力
西安嘉业航空科技有限公司 作业4 问题描述：如右图模型（支撑座-3-垂 直），其材料为钛合金，模型外圈用圆柱 面约束且轴向和径向为0，周向为free；模 型内圈施加径向轴承载荷800N；模型端面 施加压力载荷6MPa。 要求：运用适当的网格划分方法，网格 大小均匀一致在筋板厚度方向至少划分11 个节点（或者运用扫略网格划分方法）； 求解结果显示模型的整体变形和等效应力。 截图：材料添加，网格划分效果，结果 的整体变形、等效应力以及径向变形和应 力的网格显示图。共6张截图。
西安嘉业航空科技有限公司
工程数据——材料添加
常规材料 常规非线性材料 显性材料 超弹性材料 磁性B-H曲线 热力学材料 流体材料 复合材料
铝合金 混凝土 铜合金 灰口铸铁 镁合金 聚乙烯 各向异性的硅 不锈钢 结构钢 钛合金
西安嘉业航空科技有限公司
西安嘉业航空科技有限公司
西安嘉业航空科技有限公司
西安嘉业航空科技有限公司 作业3 问题描述：如右图模型（连接件），其 材料为不锈钢，模型两个小孔固定，一个 大孔上施加轴承载荷500N，另一个大孔上 施加力载荷800N，且耳内侧受静水压力 5MPa。 要求：运用适当的网格划分方法，两个 小孔和两个大孔处网格细化（或者运用多 区域网格划分方法）；求解结果显示模型 的整体变形和等效应力。 截图：材料添加，网格划分效果，结果 的变形、应力以及变形和应力的矢量显示 图。共6张截图。
西安嘉业航空科技有限公司 作业7 问题描述：如右图模型（叉壁），其材 料为铝合金，孔1用圆柱面约束，径向、轴 向位移均0，其周向free；孔2受x方向的力 为200N，受z方向的力为100N；孔3约束 为仅有压缩。 要求：运用适当的网格划分方法，各个 孔处细化，两叉壁分叉处细化（运用虚拟 球影响的网格划分方法）；求解结果显示 模型的整体变形和等效应力。 截图：材料添加，网格划分效果，结果 的整体变形、等效应力以及径向变形和应 力的网格显示图、矢量线时图、等值线图。 共8张截图。
西安嘉业航空科技有限公司
西安嘉业航空科技有限公司
西安嘉业航空科技有限公司
西安嘉业航空科技有限公司
西安嘉业航空科技有限公司
西安嘉业航空科技有限公司
西安嘉业航空科技有限公司
西安嘉业航空科技有限公司
西安嘉业航空科技有限公司
西安嘉业航空科技有限公司
西安嘉业航空科技有限公司
谢谢关注
西安嘉业航空科技有限公司
西安嘉业航空科技有限公司 作业2 问题描述：如右图模型（轴承座），其 材料为铸铁，模型四个小孔固定，轴承孔 上施加轴承载荷1000N。 要求：运用适当的网格划分方法，四个 小孔和轴承孔处网格细化（或者运用映射 网格划分方法）；求解结果显示模型的整 体变形和等效应力。 截图：材料添加，网格划分效果，结果 的变形、应力以及变形和应力的等值线图。 共6张截图。
构件变形时材料既不相互分离，也不相互挤入，时
刻满足变形协调条件。
西安嘉业航空科技有限公司
2、均匀性性假设： 可变行固体是由同一类型的均匀材料构成； 各部分的物理性质都相同，且不因坐标的变化而变 化。 3、各向同性假设： 可变性固体内部任意一点在各个方向上都具有相同 的物理性能，弹性常数不变。
西安嘉业航空科技有限公司
