关于交流电的采样计算公式

交流电流计算公式

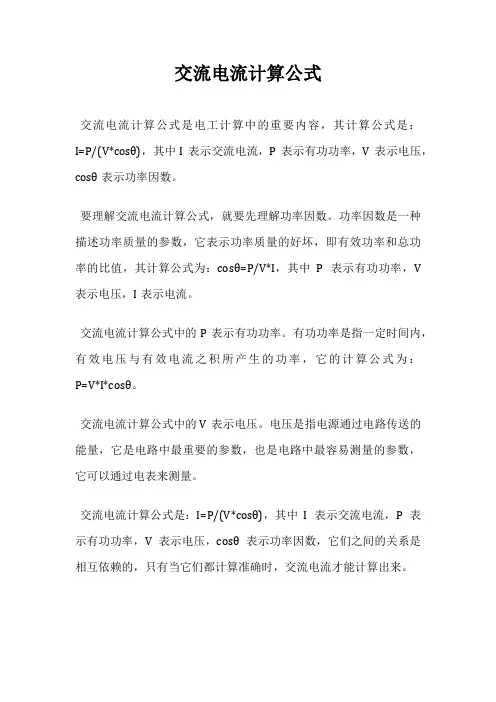

交流电流计算公式
交流电流计算公式是电工计算中的重要内容，其计算公式是：I=P/(V*cosθ)，其中I表示交流电流，P表示有功功率，V表示电压，cosθ表示功率因数。

要理解交流电流计算公式，就要先理解功率因数。

功率因数是一种描述功率质量的参数，它表示功率质量的好坏，即有效功率和总功率的比值，其计算公式为：cosθ=P/V*I，其中P表示有功功率，V 表示电压，I表示电流。

交流电流计算公式中的P表示有功功率。

有功功率是指一定时间内，有效电压与有效电流之积所产生的功率，它的计算公式为：
P=V*I*cosθ。

交流电流计算公式中的V表示电压。

电压是指电源通过电路传送的能量，它是电路中最重要的参数，也是电路中最容易测量的参数，它可以通过电表来测量。

交流电流计算公式是：I=P/(V*cosθ)，其中I表示交流电流，P表示有功功率，V表示电压，cosθ表示功率因数，它们之间的关系是相互依赖的，只有当它们都计算准确时，交流电流才能计算出来。

交流电表达公式

交流电表达公式你知道吗，咱们日常生活中离不开的那个“电”，其实它可不是一成不变的乖宝宝。

咱们家里用的，大多是交流电，它就像是个活泼好动的小精灵，时而高亢，时而低沉，有着自己的一套表达公式，真是让人既好奇又着迷。

想象一下，交流电就像是咱们平时哼的小曲儿，它有节奏地上上下下，就像心跳一样有规律。

这规律啊，就是它的表达公式：i = Iₘsin(ωt + φ)。

你别看这一串字母和数字挺吓人的，其实它里面藏着不少门道，咱们一个个来瞧。

先说这个“i”，它就像是咱们唱的小曲儿里的音符，代表着电流在某个瞬间的值。

电流嘛，就是电在流动，就像咱们喝水，水流越大，喝起来越痛快，电流越大，电器用起来就越带劲。

再瞅瞅“Iₘ”，这可是个小能手，它表示电流的最大值。

就像咱们吃火锅，那辣椒最辣的时候，就是它的巅峰状态，电流也一样，有个最带劲的时候，就是Iₘ了。

然后是这个“sin(ωt + φ)”，看着就让人头疼，但其实它挺有意思的。

你可以把它想象成咱们跳舞的节奏，ω是咱们跳舞的速度，t就是咱们跳了多久，φ嘛，就是咱们开始跳舞的那个点。

这三个一组合，就变成了咱们交流电特有的“舞步”。

ω，这个可是个关键角色，它决定了咱们交流电的快慢。

就像咱们跑步，有的人跑得快，有的人跑得慢，ω就像是咱们的速度表，让咱们知道电流是跑得快还是跑得慢。

t，这个简单，就是时间。

就像咱们过日子，一天24小时，时间不停地走，电流也在不停地流。

φ，这可是个有点神秘的家伙，它表示咱们交流电的起始相位。

就像咱们看电视剧，有的人从第一集开始看，有的人从中间开始看，φ就像是咱们看电视剧的那个起点。

这几个家伙一组合，就变成了咱们交流电的“独家秘籍”。

它让电流有了自己的节奏，时而高亢激昂，时而低沉婉转，就像咱们的生活，有高潮有低谷，有欢笑有泪水。

交流电这个小精灵，用它特有的方式，给咱们的生活带来了便利。

咱们家里的电灯、电视、洗衣机，全靠它才能运转起来。

它就像是咱们生活中的背景音乐，虽然平时不太注意，但一旦没了它，生活就少了那么点味道。

交流采样常用计公式

交流采样常用计公式
————————————————————————————————作者：————————————————————————————————日期：
交流采样常用计算公式
电压有效值计算公式：
离散化有效电压计算公式：
（以一个周期内有限个采样电压数字量来代替一个周期内连续变化的电压函数值）
式中：ΔTm为相邻两次采样的时间间隔；um为第m-1个时间间隔的电压采样瞬时值；N为1个周期的采样点数。

相等间隔采样有效电压计算公式：
相等间隔采样有效电流计算公式：
计算一相有功功率的离散化公式为：
同理，三相有功功率为：
交流采样基本原理
电工原理中连续周期交变电压、电流有效值及平均功率的计算公式为：
式中：u（t）、i（t）———电压、电流的瞬时值；
T———交流电周期。

而微机所能处理的是离散化的数字信号，因此需要对以上公式进行离散化处理，采用均方根算法时，其相对应的离散化公式为：
式中：N———每周期均匀采样点数；
uk———第k点电压采样值；
ik———第k点电流的采样值。

煤矿井下交流电量信号的采样及算法

·测试与控制·修稿日期：2012－11－25作者简介：唐会成（1980-），男，工程师。

主要从事煤矿井下电气产品的设计和开发工作。

0引言为了实现对煤矿井下供电电网各种故障有效保护，需要对各种电量信号进行数据采集。

电量的数据采集是实现电网保护的重要环节，尤其如何准确、快速地采集系统中的各个电量，一直是令人关注的。

对于模拟量采集，根据采样信号的不同，可分为直流采样﹑交流采样及压频变换法。

基于电量采集的实践和理论，对各种电量的采集主要有两种途径：①利用各类模拟仪表，直接或者间接地获取电量；②根据采样定理，对连续时间信号做等间隔抽样，并进行数字化处理，来获取电量，然后用一定算法，对采集到的交流电量进行数据分析。

算法就是将连续变化的电流、电压输入信号经过离散采样和模数变化转换成可以用计算机处理的数字量，再算出电流、电压的有效值。

1采样方式的比较[1～3]国内、外监控系统以前一般都用传统的模拟量经变送器输入的直流采样方法来获取遥测数据，即将各种交流电量，通过降压、整流、滤波、非线性校准等各种电子电路变为相应大小的直流电量，然后对直流量进行采样和A/D 转换。

这种方法软件设计简单，计算方便，只需对采样值做一次比例变换，即可得到被测的数值，且便于滤波，因此在进行电量采集的初期得到了广泛的应用。

但直流采样存在以下问题，限制了它的广泛应用：（1）实时性差。

直流采样不能及时反应被测量的突变，具有较大的滞后时间常数。

被测信号送入变送器后，要经过互感器转换成交流低压信号，再经硬件整流滤波，转换成与被测信号成比例的直流电压信号输出，整个过程花费时间较长，在快速性要求较高的保护系统中不易使用。

另外，变送器的造价高、功耗大，从经济效益上考虑也不适合于推广使用。

（2）精度低。

测量精度直接受变送器的精度和稳定性影响，无法实现实时信号采集，因而在电力系统中的应用受到限制。

压频变换法通过专用硬件变换电路，把电压信号转换成与输入电压大小成比例的频率信号。

adc电流采样计算公式

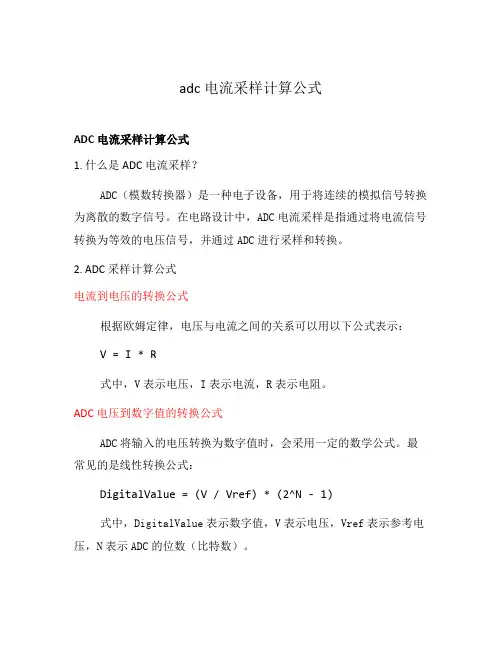

adc电流采样计算公式ADC电流采样计算公式1. 什么是ADC电流采样？ADC（模数转换器）是一种电子设备，用于将连续的模拟信号转换为离散的数字信号。

在电路设计中，ADC电流采样是指通过将电流信号转换为等效的电压信号，并通过ADC进行采样和转换。

2. ADC采样计算公式电流到电压的转换公式根据欧姆定律，电压与电流之间的关系可以用以下公式表示：V = I * R式中，V表示电压，I表示电流，R表示电阻。

ADC电压到数字值的转换公式ADC将输入的电压转换为数字值时，会采用一定的数学公式。

最常见的是线性转换公式：DigitalValue = (V / Vref) * (2^N - 1)式中，DigitalValue表示数字值，V表示电压，Vref表示参考电压，N表示ADC的位数（比特数）。

3. 举例说明电流采样电路假设我们有一个电流采样电路，使用一个10 ohm的电阻，用于将电流转换为电压信号。

电流转换公式的应用假设我们测量到的电流为100 mA（毫安），根据电流到电压的转换公式，可以得到：V = I * R = A * 10 ohm = 1 VADC转换公式的应用假设我们的ADC参考电压为5 V，位数为12位。

根据ADC电压到数字值的转换公式，可以得到：DigitalValue = (V / Vref) * (2^N - 1) = (1 V / 5 V) * (2^12 - 1) ≈ 819因此，我们测量到的电流对应的数字值为约819。

4. 总结ADC电流采样是一种常用的电路设计中的技术，可将电流信号转换为数字值进行处理。

通过电流到电压的转换和ADC电压到数字值的转换公式，我们可以计算出测量到的电流所对应的数字值。

5. 注意事项在进行ADC电流采样计算时，需要注意以下事项：1.选择合适的电阻：电阻的选择应根据被测电流的范围和ADC的输入范围来确定，以确保测量的准确性和适用性。

2.参考电压的准确性：ADC的参考电压应具有较高的准确性和稳定性，以确保最终的数字值也具有高精度。

交流电的基本概念与计算

交流电的基本概念与计算交流电是指电流方向和大小周期性变化的电流。

相对于直流电而言，交流电具有周期性变化的特点，它在电路中的传输和分配中起着重要的作用。

本文将介绍交流电的基本概念以及常见的计算方法。

一、交流电的基本概念交流电由电压和电流组成，它们随时间的变化而变化。

交流电有两个关键参数，即振幅和频率。

1. 振幅：振幅指交流电的峰值大小，通常用Vp表示。

在正弦曲线图中，振幅表示波峰或波谷到零点的距离。

2. 频率：频率是指单位时间内交流电信号经历的周期次数。

单位为赫兹（Hz）。

常见的电源频率为50Hz或60Hz。

二、交流电的计算方法在电力系统中，我们经常需要进行交流电的计算，包括电压、电流、功率以及阻抗等方面的计算。

以下是一些常见的交流电计算方法。

1. 有效值计算：有效值是交流电的大小标准，通常用Vrms表示电压有效值，Irms表示电流有效值。

对于正弦交流电来说，其有效值等于振幅的0.707倍。

2. 电阻功率计算：对于直流电路，电阻功率的计算方法为P=VI，即功率等于电压乘以电流。

而对于交流电路，由于电压和电流存在相位差，所以需要使用复数形式的功率计算公式：P=Re(VI*)，其中Re 表示取实部，V和I分别表示电压和电流的复数形式。

3. 相位角计算：交流电中，电压和电流的相位差对于电路中能量的传递和性能的影响很大。

相位角是指电压和电流的相位差的大小，通过相位角可以判断电路中的电压和电流的关系。

4. 阻抗计算：阻抗是用来描述交流电路中电阻、电感和电容对电流和电压的影响。

阻抗可以通过复数形式表示，计算公式为Z=|Z|<θ，其中|Z|表示阻抗的模值，θ表示相位角。

三、交流电的应用交流电在生活和工业中有广泛的应用。

以下列举一些常见的应用领域。

1. 交流电作为电力传输的基础：电力系统中的电压都是交流电，通过变压器可以将电压升高或降低，以满足不同的用电需求。

2. 交流电驱动电动机：交流电驱动电动机在工业生产中应用广泛，如空调、电梯、制造业等领域。

3第三章交流采样技术

第三章交流采样及其算法第一节交流采样原理所谓交流采样技术，就是通过对电力互感器二次回路中的交流电压信号和交流电流信号直接采样，获得一组采样值，通过对其模／数变换，将其变换为数字量，再对这组数字量进行计算，从而获得电压、电流、功率、电能、频率等电气量值。

在发电厂、变电站中，使用交流采样技术，可取消变送器测量环节，也有利于测量精度的提高，交流采样技术已在变电站自动化系统中广泛使用。

一、交流采样对一个信号采样就是测取该信号的瞬时值，它可由一个采样器来完成，如图3－1所示。

（a ）f(t)0 t1(t) 0 tf*(t) 0 f h (t) 0（b ）图3－1 信号的采样与保持 (a)采样器保持；（b ）信号波形采样器按定时或不定时的方式将开关瞬间接通，使输入采样器的连续信号f (t )转变为离散信号f *(t )输出，设采样开关按周期T s 瞬间接通，则采样得到的离散信号为：f *(t )= ⎩⎨⎧≠=nTst nTs t nTs f 当当0)( （3—1）式中 n ──正整数。

在交流采样技术中，只用一个单独的采样器是无法工作的，因为采样所得信号要经过/A D 变换成数字量，而/A D 变换需要一定的时间才能完成，并要求变换过程中被变换量保持不变。

所以采样器必须有一个保持器配合工作，如图3－1所示。

在两次采样的间隔时间内，保持器输出信号()h f t 保持不变。

对于需要同时采样的多个交流信号，应配备各自的采样保持器。

二、采样定理采样将一段时间的连续信号变为离散的信号，改变了信号的外在形式，这通常是为了使之易于处理或借助于更好的工具对其进行处理。

因此，信号经过采样后不应改变原有的本质特性，或者说，根据采样得到的()*f t ，可以复现()f t 的所有本质信息。

从直观上看，采样周期越短，即采样频率越高，()h f t 越接近()f t 。

香农定理阐明了信号不失真采样的基本原理，即：为了对连续信号()f t 进行不失真的采样，采样频率ωs 应不低于()f t 所包含最高频率max ω的两倍。

交流电的电功率计算公式

交流电的电功率计算公式交流电的电功率计算公式是电功率等于电压乘以电流。

电功率是指单位时间内电能转化的速率，用符号P表示，单位是瓦特（W）。

电压是指电路中的电势差，用符号U表示，单位是伏特（V）。

电流是指电荷在单位时间内通过导体的速率，用符号I表示，单位是安培（A）。

根据交流电的特点，电压和电流都是随时间变化的，因此交流电的电功率也是随时间变化的。

为了计算出交流电的平均功率，需要使用电压和电流的有效值。

电压和电流的有效值分别是交流电压和电流在一个周期内的平方均值的平方根。

对于正弦波形的交流电来说，电压和电流的有效值等于峰值的1/√2倍。

因此，交流电的电功率计算公式可以表示为：P = Ueff * Ieff其中，P表示电功率，Ueff表示电压的有效值，Ieff表示电流的有效值。

举个例子来说明交流电功率的计算。

假设某个电路的电压有效值为220V，电流有效值为2A，那么该电路的电功率可以计算为：P = 220V * 2A = 440W这表示该电路每秒钟转化440焦耳的电能。

如果持续工作1小时，那么该电路所消耗的能量为：能量 = 440W * 3600s = 1584000焦耳根据电能的换算关系，1焦耳等于1瓦特秒，所以该电路所消耗的能量为1584000瓦特秒，或者称为1584千瓦特秒，即1.584千瓦时。

从上面的例子可以看出，交流电的电功率计算公式是非常简单和直观的。

通过测量电压和电流的有效值，就可以准确计算出交流电的功率。

这个公式在实际应用中非常重要，可以帮助我们评估电路的能耗和电器的工作性能。

交流电的功率计算公式还可以通过其他方式推导得到，比如利用电压和电流的波形形状来进行分析。

但无论是哪种推导方式，最终得到的结果都是一样的，都遵循电功率等于电压乘以电流的基本原理。

总结来说，交流电的电功率计算公式是电功率等于电压乘以电流。

通过测量电压和电流的有效值，就可以准确计算出交流电的功率。

这个公式在实际应用中非常重要，可以帮助我们评估电路的能耗和电器的工作性能。

测电网的交流电压有效值

测电网的交流电压有效值检测交流电压比较简单的,先看频率是50HZ还是60HZ,也就是说一个周期是20MS还是16.67MS,以采样周期=周期/采样次数.采样次数最好能大于等于8次.以50HZ,周期20MS 为例:用1ms采样周期采样交流电压,采样20次累加,求平均,就得出交流电压的电压了------------------------------------------------------------------------------- 启动以后，若干次平均，以后的平均值数据和这个平均值比较，大于0.1%偏差就不显示，连续三次大于0.1%偏差，才显示，并用新值代替旧值.----------------------------------------------------：看书上对于50HZ电压有效值的测量，在一个周期20ms（1/50毫秒）内采样40次，然后求均方根，从而得出有效值。

---------------------------------------------------------------------------------------------#include#include#include//该程序用于测电网的交流电压有效值，最后的结果将在4个LED 上显示，保留//1位小数。

//为了保证调试时数据运算的精确性，需要将PICC的double型数据选成32位union adres{int y1；unsigned char adre[2]；}adresult； //定义一个共用体bank3 int re[40]；//定义存放A/D转换结果的数组，在bank3中unsigned char k，data； //定义几个通用寄存器double squ ，squad； //平方寄存器和平方和寄存器，squ又通用为存储其//它数值int uo；bank1 unsigned char s[4]；//此数组用于存储需要显示的字符的ASII码const char table[10]={0xc0，0xf9，0xa4，0xb0，0x99，0x92，0x82，0XD8，0x80，0x90}；//不带小数点的显示段码表const char table0[10]={0x40，0x79，0x24，0x30，0x19，0x12，0x02，0x78，0x00，0x10}；//带小数点的显示段码表//A/D转换初始化子程序void adinitial(){ADCON0=0x41； //选择A/D通道为RA0，且打开A/D转换器//在工作状态，使A/D转换时钟为8T oscADCON1=0X8E；//转换结果右移，及ADRESH寄存器的高6位为"0"//把RA0口设置为模拟量输入方式ADIE=1； //A/D转换中断允许PEIE=1； //外围中断允许TRISA0=1； //设置RA0为输入方式}//spi方式显示初始化子程序void SPIINIT(){PIR1=0；SSPCON=0x30；SSPSTAT=0xC0；//设置SPI的控制方式，允许SSP方式，并且时钟下降沿发送，与"74HC595，当其//SCLK从低到高跳变时，串行输入寄存器"的特点相对应TRISC=0xD7； //SDO引脚为输出，SCK引脚为输出TRISA5=0； //RA5引脚设置为输出，以输出显示锁存信号}//系统其它初始化子程序void initial(){CCP2IE=0； //禁止CCP中断SSPIE=0； //禁止SSP中断CCP2CON=0X0B； //初始化CCP2CON，CCP2为特别事件触发方式CCPR2H=0X01；CCPR2L=0XF4； //初始化CCPR2寄存器，设置采样间隔500 μs，//一个周期内电压采40个点}//中断服务程序void interrupt adint(void){CCP2IF=0；ADIF=0； //清除中断标志adresult.adre[0]=ADRESL；adresult.adre[1]=ADRESH； //读取并存储A/D转换结果，A/D 转换的结果 //通过共用体的形式放入了变量y1中re[k]=adresult.y1； //1次A/D转换的结果存入数组k++； //数组访问指针加1}//SPI传送数据子程序void SPILED(data){SSPBUF=data； //启动发送do{；}while(SSPIF==0)；SSPIF=0；}//主程序main( ){adinitial()； //A/D转换初始化SPIINIT()； //spi方式显示初始化initial()； //系统其它初始化while(1){k=0； //数组访问指针赋初值TMR1H=0X00 ；TMR1L=0X00； //定时器1清0ei()； //中断允许T1CON=0X01； //打开定时器1while(1){if(k==40) break； //A/D转换次数达到40，则终止}di()； //禁止中断for(k=0；k<40；k++)re[k]=re[k]-0X199；//假设提升电压为2 V，对应十六进制数199H，//则需在采样值的基础上减去该值for(k=0，squad=0；k<40；k++) {uo=re[k]；squ=(double)uo；//强制把采得的数据量转换成双精度数，以便运算squ=squ*5/1023； //把每点的数据转换成实际数据squ=squ*squ； //求一点电压的平方squad=squad+squ；} //以上求得40点电压的平方和，存于寄存器 squad中squ=squad/40； //求得平均值squ=sqrt(squ)； //开平方，求得最后的电压值squ=squ*154.054；//通过变压器的变比和分压电阻分配确定该系数//以上得到了实际电网的电压值squ=squ*10；//为了保证显示的小数点的精度，先对电压值乘以10uo=(int)squ； //强制把U转换成有符号整型量sprintf(s，"%4d"，uo)；//通过sprintf函数把需要显示的电压数据转换成//ASII码，并存于数组S中RA5=0； //准备锁存for(k=0；k<4；k++){data=s[k]；data=data&0X0F； //通过按位相与的形式把ASII码转换成BCD 码if(k==2) data=table0[data]； //因为squ已乘以10，则需在第2位打小数点else data=table[data]； // table0存储带小数点的显示段码，//table存储不带小数点的显示段码SPILED(data)； //发送显示段码}for(k=0；k<4；k++) {data=0xFF；SPILED(data)；//连续发送4个DARK，使显示看起来好看一些，这点与 //该实验板的LED分布结构有关}RA5=1； //最后给一个锁存信号，代表显示任务完成}}。

交流电功率和电流计算公式

交流电功率和电流计算公式交流电功率和电流计算公式在日常生活中，我们会使用各种各样的电器，如电灯、电视机、电脑等等，这些电器都是通过电力进行驱动的。

对于电力来说，常见的两个物理量为电流和功率。

在交流电中，电流和功率的计算相对来说比较复杂，因此需要掌握相关的计算公式。

交流电电流计算公式在交流电路中，电流会不断地变化，因此需要一个平均值来表示电流的大小。

这个平均值就是交流电流的有效值，通常也被称为RMS电流。

假设电压为U volts，阻抗为Z ohms，那么交流电流的有效值I可以用下面的公式进行计算：I = U / Z其中，I为电流的有效值，U为电压，Z为电路的阻抗。

交流电功率计算公式对于交流电功率，通常也使用有效值来计算。

假设电压为U volts，电流的有效值为I amps，则交流电功率P 的计算公式如下：P = U x I这个公式表示了交流电功率和电压和电流之间的关系。

换句话说，功率等于电压和电流之间的乘积。

交流电功率和电流的相位在交流电中，电流和电压之间可能存在相位差，也就是说，电流和电压不一定是同时变化的。

这个相位差通常通过正弦函数来进行描述。

电路上电流和电压之间的相位差可以通过如下公式进行计算：cosθ = P / (U x I)其中，θ表示相位差，P表示功率，U表示电压，I表示电流的有效值。

总结综上所述，对于交流电的电流和功率计算，我们需要掌握的关键知识点有两个，即有效值和相位差。

有效值可以视作电流和功率的基础，相位差则是用来描述电流和电压之间的关系。

了解了这些知识点之后，我们可以采用相应的公式进行数值计算。

adc 交流电采样电压校正系数

adc 交流电采样电压校正系数ADC是模拟数字转换器的英文缩写，其作用是将模拟信号转换为数字信号。

在交流电采样中，通过ADC对交流电进行采样，得到的数字信号可以用来分析交流电的特性。

但是，在采样过程中，由于电压的波动以及ADC本身的非线性等问题，会对采样结果产生影响。

为了保证采样结果的准确性，需要进行电压校正，并计算好电压校正系数。

总体来说，关于“adc 交流电采样电压校正系数”的话题，涉及到如下几个方面：1. ADC的基本原理与特点；2. 交流电采样过程中可能出现的问题；3. 电压校正的原理和方法；4. 电压校正系数的计算方法；5. 验证电压校正系数的有效性。

1. ADC的基本原理与特点ADC是一种电子元件，其主要作用是将模拟信号转换成数字信号。

我们知道，模拟信号是以模拟形式传输的，例如声音、图像、电压电流等，而数字信号则是以二进制形式传输的。

ADC的主要工作就是将输入的模拟信号转换成与其相对应的数字信号。

ADC的工作分为两步，第一步是采样，即将模拟信号取样，并将其转换为数字信号；第二步是量化，即将已经采样的信号进行数字化处理，使其能够以二进制形式表示。

ADC具有移位敏感、噪声敏感、线性和分辨率等特点。

移位敏感指的是在采样过程中，如果采样时间和信号频率之间的比值不恰当，就会导致输出结果的错误；噪声敏感指的是在采集信号时，如果有外部干扰或者内部干扰，就会导致输出信号与实际信号不一致；线性指的是ADC的电路应该尽可能的线性，该点与采集信号的波形也有关系，如果波形不稳定就会影响ADC的线性；分辨率指的是ADC采样范围的精度，其数值大小直接影响ADC的精确度。

2. 交流电采样可能出现的问题在采样交流电时，可能出现的问题主要包括电压波动、交流电噪声干扰、ADC设备自身质量等问题。

这些问题都会影响到采样信号的准确性和精度。

电压波动是指交流电中电压的大小和频率不稳定，电压波动会导致ADC的输出信号不稳定，因此，对于交流电采样的精度要求相对较高，需要进行电压校正。

交流电路的计算公式

交流电路的计算公式交流电路是由交流电源、电感元件、电容元件和电阻元件等组成的电路。

在交流电路中，电流和电压是随时间变化的。

为了方便计算，我们需要使用一些计算公式来描述交流电路的行为。

1.交流电流和电压的关系交流电路中，电流和电压之间存在着相位差，可以用复数形式表示。

复数形式下，电压和电流可以分别表示为：V = Vm * cos(ωt + φv)I = Im * cos(ωt + φi)其中，Vm和Im分别表示电压和电流的峰值（振幅），ω表示角频率，t表示时间，φv和φi分别表示电压和电流的相位差。

2.电流和电压的有效值在交流电路中，我们常常关注的是电流和电压的有效值，即RMS （Root Mean Square）值。

电压和电流的RMS值可以通过峰值除以√2来计算：Vrms = Vm / √2Irms = Im / √23.交流电路中的电阻在交流电路中，电阻元件对交流电流和电压没有影响，因此计算交流电路中的电阻非常简单，只需要使用欧姆定律即可：V=I*R其中，V表示电压，I表示电流，R表示电阻值。

4.交流电路中的电感电感是交流电路中常见的元件之一、电感元件对交流电流和电压有一定的阻抗，其计算公式为：XL=2πfL其中，XL表示电感的阻抗，f表示频率，L表示电感值。

当交流电路中只有电感元件时，电压和电流之间的相位差为90度。

5.交流电路中的电容电容也是交流电路中常见的元件之一、电容元件对交流电流和电压也有一定的阻抗，其计算公式为：XC=1/(2πfC)其中，XC表示电容的阻抗，f表示频率，C表示电容值。

当交流电路中只有电容元件时，电压和电流之间的相位差为-90度。

6.交流电路中的阻抗在交流电路中，电感和电容对交流电流和电压的影响是不同的。

可以使用复阻抗（Z）来描述交流电路的总阻抗，其计算公式为：Z=R+j(XL-XC)其中，R表示电阻的阻抗，XL和XC分别表示电感和电容的阻抗。

复阻抗可以分解为实部和虚部。

关于各类电量的计算公式

关于各类电量的计算公式电量是电流和时间的乘积，反映了电能的消耗或转化程度。

不同类型的电量计算公式是根据电流和时间的具体关系来确定的。

下面将介绍几种常见的电量计算公式。

1.直流电量计算公式：对于直流电路而言，电流是恒定的，电量的计算公式为Q=I*t，其中Q代表电量（单位为库仑C），I代表电流（单位为安培A），t代表时间（单位为秒s）。

2.交流电量计算公式：交流电路的电流是随时间变化的，为了计算交流电路中的电量，需要考虑电流的瞬时值。

电量的计算公式为Q = ∫(I(t) * dt)，其中 Q 代表电量（单位为库仑C），I(t) 代表电流随时间变化的函数，dt 代表微小时间的变化。

3.三相交流电量计算公式：三相交流电路中，存在三个相位的电流。

电量的计算公式为Q = √3 * U * I * cosφ * t，其中 Q 代表电量（单位为瓦特时Wh），√3 代表根号3，U 代表电压（单位为伏特V），I 代表电流（单位为安培A），cosφ 代表功率因数（取值范围为-1到1），t 代表时间（单位为小时h）。

4.单相交流电能计算公式：单相交流电能计算公式为W = U * I * cosφ * t，其中 W 代表电能（单位为瓦特时Wh），U 代表电压（单位为伏特V），I 代表电流（单位为安培A），cosφ 代表功率因数（取值范围为-1到1），t 代表时间（单位为小时h）。

5.电磁辐射能量计算公式：电磁辐射能量的计算公式根据电磁波的特性确定。

一般情况下，电磁辐射能量与电磁波的频率和强度有关。

计算公式为E=h*f，其中E代表能量（单位为焦耳J），h代表普朗克常数（近似值为6.63×10^-34J·s），f代表频率（单位为赫兹Hz）。

以上是几种常见的电量计算公式，根据电流、时间、电压、功率因数、频率等因素的不同，电量的计算方式也会有所差异。

在实际应用中，根据具体的电子元件、电路或设备特性，选择适合的电量计算公式进行计算，可以更准确地评估电能的消耗或转化情况。

交流电的表达式

交流电的表达式
1.正弦交流电压：U=Umsin(ωt+τu)，u-电压瞬时值（V），Um-电压最大值（V），τu-角频率（rad/s)。

2.正弦交流电流：Imsin(ωt+τi)，u-电压瞬时值（V），Um-电压最大值（V），τu-电流初相角（rad)。

拓展资料： 1.大小和方向随时间作有规律变化的电压和电流称为交流电，又称交变电流。

正弦交流电是随时间按照正弦函数规律变化的电压和电流。

由于交流电的大小和方向都是随时间不断变化的，也就是说，每。

一瞬间电压（电动势）和电流的数值都不相同，所以在分析和计算交流电路时，必须标明它的正方向。

2.正弦交流电在工业中得到广泛的应用，它在生产、输送和应用上比起直流电来有不少优点，而且正弦交流电变化平滑且不易产生高次谐波，这有利于保护电器设备的绝缘性能和减少电器设备运行中的能量损耗。

另外各种非正弦交流电都可由不同频率的正弦交流电叠加而成（用傅里叶分析法），因此可用正弦交流电的分析方法来分析非正弦交流电。

3.正弦交流电在生活中有着广泛的应用，最基础的是照明，各类小电器，汽车的蓄电池也是由它转换。

但是，在各种广泛的用途中，并不能直接去应用交流电，这就需要稳压和滤波，比如各类小家电的供电，如果直接引入交流电，脉动电流将会瞬间烧毁电器，这就需要知道电器需要的电压值和电流值，通过变压来适合电器工作，值得一提的是，多年的工作经验告诉，稳压和滤波在电器的整体性能里面占非常重要的一面，很多的电器是因为滤波不良而导致电压不稳，烧毁用电器。

电力系统交流采样算法

一、实验名称：电力系统交流采样算法二、实验目的通过课程实验，使学生进一步掌握电力系统自动测控装置的原理。

理解微机是如何采集电力系统各物理量，运用自己学过的知识，设计编程实现电力系统常用的交流采样算法。

要求自己准备实验数据、自己设计、自己编程，最后自行调试。

最终以图形和数值形式实现自己的设计。

培养学生初步的设计编程能力。

在实验中应能做到以下几点：1、进一步掌握直流采样、交流采样原理；2、通过产生实验数据、绘图等环节，培养学生使用电力系统相关科学计算软件的能力；3、通过对电力系统交流采样算法的设计、编程、调试，使理论与实际相结合，增加感性认识；4、培养初步利用计算机进行科学研究的能力。

三、实验内容1、利用软件产生理想的工频波形（数据）以及包含3、5、7次谐波的电流、电压信号；2、编程实现基于正弦函数模型的交流采样算法，计算工频电流、电压的有效值，线路阻抗；3、编程实现傅式算法，计算工频电流、电压有效值，各次谐波的有效值、相位角；4、编程实现解微分方程算法，计算线路的正序电阻、电感；5、比较不同交流采样算法的精度；四、实验要求1、原始数据，计算数据以数值、图形两种方式表达；2、分析设计中出现的问题，实验中出现的故障，原因何在？你是如何认识和解决的？3、你对本实验的体会，看法，建议？4、实验现场考试；五、程序清单x=0:pi/6:2*pi;yu1=380*sin(x);yu2=380/3*sin(3*x);yu3=380/5*sin(5*x);yu4=380/7*sin(7*x);yu5=380*sin(x)+380/3*sin(3*x)+380/5*sin(5*x)+380/7*sin(7*x);subplot(2,4,1);plot(x,yu1);xlabel('x');ylabel('yu1');title('基波电压');subplot(2,4,2);plot(x,yu2);xlabel('x');ylabel('yu2');title('三次谐波电压');subplot(2,4,3);plot(x,yu3);xlabel('x');ylabel('yu3');title('五次谐波电压');subplot(2,4,4);plot(x,yu4);xlabel('x');ylabel('yu4');title('七次谐波电压');subplot(2,4,5);plot(x,yu5);xlabel('x');ylabel('yu5');title('总电压');'基波电压'A=[];A=yu1;'傅氏算法';a11=[(A(1,3)-A(1,9))+0.5*(A(1,1)+A(1,5)-A(1,7)-A(1,11))+sqrt(3)/2*(A(1,2)+A(1,4)-A(1,8)-A(1,10))]/6; '6a1=(i3-i9)+1/2*(i1+i5-i7-i11)+sqrt(3)/2*(i2+i4-i8-i10)';b11=[sqrt(3)/2*(A(1,1)-A(1,5)-A(1,7)-A(1,11))+0.5*(A(1,2)-A(1,4)-A(1,8)+A(1,10)+A(1,12))-A(1,6)]/6; '6b1=sqrt(3)/2*(i1-i5-i7+i11)+1/2*(i0+i2-i4-i8+i10+i12)-i6';'基波电压有效值'U110=sqrt([(a11*a11+b11*b11)/2])'相角'FU1=atan(b11/a11)'两点乘积算法'U11=sqrt([(A(1,3)*A(1,3)+A(1,6)*A(1,6))/2])'精度比较:';Max=A(1,1);for i=1:12I=A(1,i);if I>MaxMax=I;endend'傅氏算法'FJU1=[(U110*sqrt(2))/Max]*100'两点乘积算法'LJU1=[(U11*sqrt(2))/Max]*100'基波电流'yi1=10*sin(x);subplot(2,4,6);plot(x,yi1);xlabel('x');ylabel('yi1');title('基波电流');A=yi1;'傅氏算法';a11=[(A(1,3)-A(1,9))+0.5*(A(1,1)+A(1,5)-A(1,7)-A(1,11))+sqrt(3)/2*(A(1,2)+A(1,4)-A(1,8)-A(1,10))]/6; b11=[sqrt(3)/2*(A(1,1)-A(1,5)-A(1,7)-A(1,11))+0.5*(A(1,2)-A(1,4)-A(1,8)+A(1,10)+A(1,12))-A(1,6)]/6; '基波电流有效值'I110=sqrt([(a11*a11+b11*b11)/2])'相角'FI1=atan(b11/a11)'两点乘积算法'I11=sqrt([(A(1,3)*A(1,3)+A(1,6)*A(1,6))/2])'傅氏算法求线性电阻'R110=U110/I110'两点乘积算法求线性电阻'R11=U11/I11'精度比较:';Max=A(1,1);for i=1:12I=A(1,i);if I>MaxMax=I;endendMax;'傅氏算法'FJI1=[(I110*sqrt(2))/Max]*100'两点乘积算法';LJI1=[(I11*sqrt(2))/Max]*100'复合电压'B=[];B=yu5;'傅氏算法';a51=[(B(1,3)-B(1,9))+0.5*(B(1,1)+B(1,5)-B(1,7)-B(1,11))+sqrt(3)/2*(B(1,2)+B(1,4)-B(1,8)-B(1,10))]/6; b51=[sqrt(3)/2*(B(1,1)-B(1,5)-B(1,7)-B(1,11))+0.5*(B(1,2)-B(1,4)-B(1,8)+B(1,10)+B(1,12))-B(1,6)]/6; '复合电压有效值'U510=sqrt([(a51*a51+b51*b51)/2])'相角'FU5=atan(b51/a51)'两点乘积算法'U51=sqrt([(B(1,3)*B(1,3)+B(1,6)*B(1,6))/2])'精度比较:';Max=B(1,1);for i=1:12I=B(1,i);if I>MaxMax=I;endend'傅氏算法'FJU5=[(U510*sqrt(2))/B(1,3)]*100'两点乘积算法'LJU5=[(U51*sqrt(2))/B(1,3)]*100'复合电流'yi5=12*sin(x)+4*sin(3*x)+2.4*sin(5*x)+1.8*sin(7*x);subplot(2,4,7);plot(x,yi5);xlabel('x');ylabel('yi5');title('总电流');B=yi5;'傅氏算法';a51=[(B(1,3)-B(1,9))+0.5*(B(1,1)+B(1,5)-B(1,7)-B(1,11))+sqrt(3)/2*(B(1,2)+B(1,4)-B(1,8)-B(1,10))]/6; b51=[sqrt(3)/2*(B(1,1)-B(1,5)-B(1,7)-B(1,11))+0.5*(B(1,2)-B(1,4)-B(1,8)+B(1,10)+B(1,12))-B(1,6)]/6; '复合电流有效值'I510=sqrt([(a51*a51+b51*b51)/2])'相角'FI5=atan(b51/a51)'两点乘积算法'I51=sqrt([(B(1,3)*B(1,3)+B(1,6)*B(1,6))/2])'精度比较:';Max=B(1,1);for i=1:12I=B(1,i);if I>MaxMax=I;endend'傅氏算法'FJI5=[(I510*sqrt(2))/B(1,3)]*100'两点乘积算法'LJI5=[(I51*sqrt(2))/B(1,3)]*100'傅氏算法求线性电阻'R510=U510/I510'两点乘积算法求线性电阻'R51=U51/I51附图：数据对比傅氏算法两点乘积算法相角基波电压有效值239.3401 268.7006 -0.2361基波电压精度89.0732 100.0000基波电流有效值 6.2984 7.0711 -0.2361基波电流精度89.0732 100.0000线性电阻38 38.0000总电压有效值238.3786 319.0206 -0.2187总电压精度108.6481 145.4031总电流有效值7.5250 10.0886 -0.2170总电流精度107.7921 144.5143总线性电阻31.6782 31.6219在实验中遇到的问题1、Matlab如何改变图形颜色? plot(x,yu1,'b');2、Matlab中为什么只能在小数点后显示四位? 用format命令来改变命令窗口数字的显示格式和精度，但不会影响matlab的计算精度，matlab的矩阵运算默认都是双精度浮点型运算。

交流电路的计算公式

交流电路的计算公式交流电路是电路理论中的一个重要分支，主要研究电流、电压、功率在时间上的变化规律。

在交流电路中，电流和电压都是随时间变化的，因此需要使用一些特殊的计算公式来分析和计算交流电路的电流、电压、功率等参数。

首先，交流电路的基本概念是交流电源和交流负载。

交流电源可以是电站或变压器等，交流负载可以是电灯、电动机或电子器件等。

交流电路中的两个重要参数是频率和周期。

频率指的是单位时间内交流电信号的周期数，单位是赫兹（Hz）；周期指的是一个周期内交流电信号完成一个往复过程所需要的时间，单位是秒（s）。

交流电路中的一些重要公式如下：1.交流电压和电流的关系：交流电源在电路中产生的电压和电流之间的关系由欧姆定律给出。

在交流电路中，电压和电流的关系为：V=I×Z其中，V表示电压，I表示电流，Z表示电路的阻抗。

阻抗是交流电路中对电流流动的阻碍程度，通常用复数表示。

2.电流的频率和角速度关系：电流频率与角速度之间有如下关系：ω=2πf其中，ω表示角速度，f表示频率。

3.复数表示法：在交流电路分析中，常使用复数表示法来表示电流、电压和阻抗。

复数表示法表示为：X=R+jX其中，R表示电阻，X表示电抗，j表示虚数单位。

4.交流电路中的电压和电流关系：交流电路中的电压和电流之间的关系由欧姆定律给出。

在交流电路中，电压和电流的关系为：I=V/Z其中，I表示电流，V表示电压，Z表示电路的阻抗。

5.交流电路中的功率计算：交流电路中的功率计算需要考虑到功率的实部和虚部，即有功功率和无功功率。

交流电路中的总功率计算公式为：S=VI*其中，S表示总功率，V表示电压，I*表示电流的共轭复数（即将电流的虚部取反）。

这些是交流电路中常见的计算公式，通过这些公式可以计算交流电路中的电流、电压、阻抗和功率等参数。

在实际应用中，根据具体的交流电路情况，还可以使用其他的公式和方法进行计算。

三相交流电电流及功率计算公式

三相交流电电流及功率计算公式
三相交流电电流及功率计算公式是电气工程中的基础公式之一。

它用于计算三相交流电路中的电流和功率，是电力系统中重要的计算工具。

首先，我们需要了解一些基本概念。

三相交流电路由三个相位相差120度的正弦波电压组成。

在三相电路中，每个相都有一个电压和电流，分别表示为U和I。

这里我们使用大写字母P表示功率，单位为瓦特（W）。

三相电流的计算公式如下：
I = P / (3 * U * cos(θ))
其中，θ表示相位角，cos(θ)表示功率因数。

通常情况下，θ的值为零，即功率因数为1。

三相功率的计算公式如下：
P = √3 * U * I * cos(θ)
这个公式可以使用来计算三相电路中的总功率。

它使用了三相电流和电压的RMS值，以及功率因数。

以上公式可以用于任何三相交流电路的计算，无论是工业、商业还是家庭用电。

在电力系统中，我们可以使用这些公式来计算电网中的电流和功率，从而确保电力系统的稳定性和安全性。

需要注意的是，在进行计算时，我们应该使用正确的单位和数值精度。

例如，电压和电流的单位应该是伏特（V）和安培（A），而不是毫伏（mV）和毫安（mA）。

此外，我们还应该注意计算中的误差和
偏差，以确保计算结果的准确性。

总之，三相交流电电流及功率计算公式是电气工程中的基础公式之一。

它可以用于任何三相电路的计算，无论是工业、商业还是家庭用电。

在电力系统中，我们可以使用这些公式来计算电网中的电流和功率，从而确保电力系统的稳定性和安全性。

交流采样相位计算

交流采样相位计算
（原创版）
目录
1.交流采样相位计算的概述
2.交流采样相位计算的方法
3.交流采样相位计算的应用
4.交流采样相位计算的优缺点
正文
一、交流采样相位计算的概述
交流采样相位计算是指在模拟信号处理中，通过对信号进行采样并分析其相位变化，从而得出信号在不同频率下的相位信息。

这种计算方法在通信系统、雷达技术、声音处理等领域有着广泛的应用。

二、交流采样相位计算的方法
交流采样相位计算主要有以下几种方法：
1.直接采样法：通过高速采样器直接对模拟信号进行采样，然后通过计算机对采样数据进行分析，得出相位信息。

2.间接采样法：通过将模拟信号与参考信号进行混合，再进行采样，最后通过计算得到相位信息。

3.数字采样法：对模拟信号进行数字化处理，然后通过计算机程序进行相位计算。

三、交流采样相位计算的应用
交流采样相位计算在许多领域都有重要的应用，例如：
1.在通信系统中，通过交流采样相位计算可以提高信号传输的稳定性和可靠性。

2.在雷达技术中，通过交流采样相位计算可以提高雷达的精度和抗干扰能力。

3.在声音处理中，通过交流采样相位计算可以提高声音的清晰度和保真度。

四、交流采样相位计算的优缺点
交流采样相位计算的优点主要有：计算精度高、抗干扰能力强、适用范围广等。

交流采样常用计算公式

交流采样常用计算公式
交流采样常用计算公式
电压有效值计算公式：
离散化有效电压计算公式：
（以一个周期内有限个采样电压数字量来代替一个周期内连续变化的电压函数值）
式中：Delta;Tm 为相邻两次采样的时间间隔；um 为第m-1 个时间间隔的电压采样瞬时值；N 为 1 个周期的采样点数。

相等间隔采样有效电压计算公式：
相等间隔采样有效电流计算公式：
计算一相有功功率的离散化公式为：
同理，三相有功功率为：
交流采样基本原理
电工原理中连续周期交变电压、电流有效值及平均功率的计算公式为：
式中：u（t）、i（t）———电压、电流的瞬时值； T———交流电周期。

而微机所能处理的是离散化的数字信号，因此需要对以上公式进行离散化处理，采用均方根算法时，其相对应的离散化公式为：
式中：N———每周期均匀采样点数； uk———第 k 点电压采样值；
ik———第 k 点电流的采样值。

三相交流电电流及功率计算公式

三相交流电电流及功率计算公式
三相交流电电流及功率计算公式是指在三相交流电路中，计算电流和功率的公式。

在三相交流电路中，电流和功率的计算需要考虑相位角，因此公式相对较为复杂。

以下是三相交流电电流及功率计算公式的详细说明：
1. 三相电流计算公式
三相电流计算公式为：
I = P / (√3 × V × cos φ)
其中，I为电流，P为功率，V为电压，φ为功率因数。

2. 三相功率计算公式
三相功率计算公式为：
P = √3 × V × I × cos φ
其中，P为功率，V为电压，I为电流，φ为功率因数。

3. 三相电压计算公式
三相电压计算公式为：
V = P / (√3 × I × cos φ)
其中，V为电压，P为功率，I为电流，φ为功率因数。

以上就是三相交流电电流及功率计算公式的详细说明。

需要注意的是，在实际应用中，由于电路的复杂性，计算过程中还需要考虑一些其他因素，如电阻、电感等等。

因此，在实际应用中，需要综合考虑多个因素，以求得更准确的计算结果。

- 1 -。
