自力式压力调节阀作阀前、阀后和压差各自的工作原理
自力式调节阀工作原理
自力式调节阀工作原理自力式调节阀是一种常用的工业控制阀，它通过自身结构和工作原理实现流体的调节和控制。
下面将详细介绍自力式调节阀的工作原理。
一、自力式调节阀的结构组成自力式调节阀主要由阀体、阀盘、阀座、弹簧、调节杆等组成。
阀体是阀门的主体部份，通常由铸铁、铸钢等材料制成。
阀盘是阀门的关键部件，它通过与阀座的接触来控制流体的通断和调节。
弹簧用于提供阀盘的封闭力，保证阀门的正常工作。
调节杆则用于手动调节阀门的开度。
二、自力式调节阀的工作原理自力式调节阀的工作原理基于阀盘与阀座之间的压力差。
当流体进入阀体时，流体作用在阀盘上，压力使得阀盘与阀座之间产生压力差。
当压力差达到一定数值时，阀盘会受到压力的作用而打开或者关闭，从而实现流体的通断和调节。
具体来说，当流体进入阀体时，阀盘处于关闭状态。
此时，流体的压力作用在阀盘上，使得阀盘与阀座之间产生一个压力差。
阀盘上方的压力较大，下方的压力较小。
由于压力差的作用，阀盘受到向下的力，使得阀盘与阀座之间的接触更加密切，从而实现了阀门的关闭。
当需要调节流体时，通过调节杆手动改变阀门的开度。
当调节杆向上挪移时，阀盘与阀座之间的接触面积减小，导致压力差减小。
此时，阀盘上方的压力减小，下方的压力增大，阀盘受到向上的力，使得阀盘与阀座之间的接触变得松散。
流体通过阀门的开口进入阀体，实现流量的增大。
反之，当调节杆向下挪移时，阀门的开度减小，阀盘与阀座之间的接触面积增加，压力差增大。
阀盘上方的压力增大，下方的压力减小，阀盘受到向下的力，使得阀盘与阀座之间的接触更加密切。
流体的流量减小。
三、自力式调节阀的特点和应用领域1. 自力式调节阀具有简单、可靠的工作原理，结构简单，易于维护和维修。
2. 自力式调节阀适合于各种工业领域，如石油化工、电力、冶金、制药等。
它可以用于调节流体的压力、流量、温度等参数，实现工艺过程的自动控制。
3. 自力式调节阀适合于中小流量和中小压力的工况，通常用于管道系统的调节和控制。
自力式压力调节阀工作原理详解
自力式压力调节阀工作原理详解一、介绍1. 自力式压力调节阀的定义自力式压力调节阀是一种可以根据介质压力的变化自动调节阀门开度的装置，其工作原理简单、可靠，并且在工业生产中具有广泛的应用。
二、工作原理1. 动作原理在自力式压力调节阀中，主要的工作原理是通过介质压力的变化来调节阀门的开度，以达到控制介质流量和压力的目的。
2. 结构组成自力式压力调节阀主要由主阀门、控制阀门、调节弹簧、调节器等部件组成。
其中，主阀门和控制阀门的开度受到介质压力的影响，并通过调节弹簧和调节器来实现对阀门开度的控制。
3. 工作过程当介质的压力发生变化时，这种变化会通过控制阀门作用在主阀门上，引起主阀门开度的变化，从而达到调节介质流量和压力的目的。
三、应用领域1. 工业生产在工业生产中，自力式压力调节阀广泛应用于石油化工、能源、冶金、造纸等领域，可以用于控制介质的流量和压力，保证生产过程的稳定性和安全性。
2. 水处理在城市供水、污水处理等领域，自力式压力调节阀也有着重要作用，可以用于控制水的流量和压力，保证给水系统的正常运行。
3. 其他领域自力式压力调节阀还可以应用于空调、制冷、暖通等领域，用于控制制冷剂或空气流量和压力，保证设备的正常运行。
四、结语自力式压力调节阀作为一种重要的控制装置，在工业生产和生活中都发挥着重要的作用，其简单可靠的工作原理使其成为一种广泛应用的调节装置。
希望通过本文的介绍，读者对自力式压力调节阀的工作原理有了更深入的了解，为相关领域的工作者提供一些参考和帮助。
自力式压力调节阀工作原理详解五、优势和特点1. 简单可靠自力式压力调节阀采用了简单且可靠的结构设计，不依赖外部能源，仅凭介质本身的压力变化就能够实现对阀门开度的自动调节，因此具有较高的可靠性。
2. 节能环保由于自力式压力调节阀不需外部能源驱动，因此可以在一定程度上节约能源消耗，降低对环境的影响，符合节能环保的要求。
3. 响应速度快自力式压力调节阀可以快速响应介质压力的变化，并及时调节阀门开度，从而能够有效控制介质流量和压力，保证生产过程的稳定性和安全性。
自力式调节阀构造及原理PPT课件
• 1.阀前压力控制 :需要阀门前压力稳定的工况要求，适用位置： 通过泄压使压力保持恒定，比如高压油再循环管路
• 2.阀后压力控制）：需要阀后压力稳定的工况要求，适用位置： 通过节流使阀后压力保持恒定。比如高压油节流后供润滑油系 统
第1页/共12页
1、阀前压力控制
第2页/共12页
阀前压力控制工作原理
第10页/共12页
汇报完毕 谢谢大家！
第11页/共12页
感谢您的观看！
第12页/共12页
第6页/共12页
阀后压力控制运行调整
• 弹簧紧力越大，阀后压力越高，弹簧紧力越小，阀后压力越低；如需要提高压力，增加弹簧紧力，反之，源自减小弹簧紧力。第7页/共12页
二、压差旁通阀
第8页/共12页
第9页/共12页
• 压差旁通阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接 管系统。通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号， 控制主阀开度，从而控制主阀的进出口压差在设定值上。其工作原理是，当主阀进出口 间压差变化时，接管A与接管B间压差发生变化，此变导阀的开度。压差大时导阀开度 大，控制室通过C管的下泄水量增大，主阀控制室压力下降，主阀开度增大，主阀进出 口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上 升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在 社顶值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。
第3页/共12页
阀前压力控制运行调整
• 弹簧紧力越大，阀前压力越高，弹簧紧力越小，阀前压力越低；如需要提高压力，增大弹簧紧力，反之， 减少弹簧紧力
第4页/共12页
2、阀后压力控制

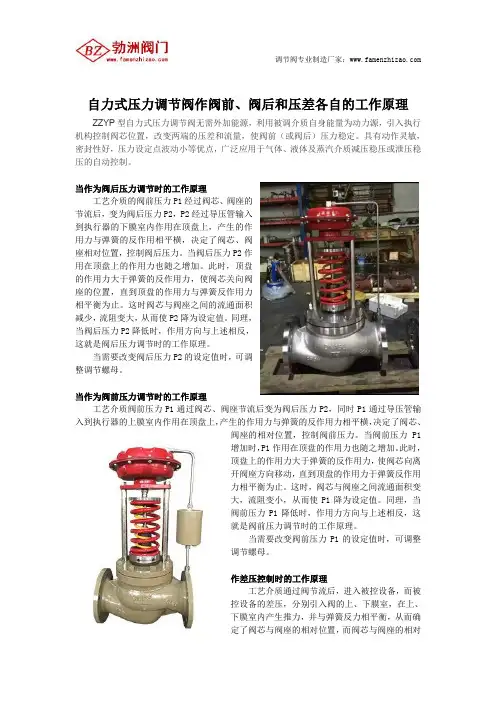

自力式压力调节阀作阀前、阀后和压差各自的工作原理
自力式压力调节阀作阀前、阀后和压差各自的工作原理ZZYP型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。
具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
当作为阀后压力调节时的工作原理工艺介质的阀前压力P1经过阀芯、阀座的节流后，变为阀后压力P2，P2经过导压管输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用相平横，决定了阀芯、阀座相对位置，控制阀后压力。
当阀后压力P2作用在顶盘上的作用力也随之增加。
此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧反作用力相平衡为止。
这时阀芯与阀座之间的流通面积减少，流阻变大，从而使P2降为设定值。
同理，当阀后压力P2降低时，作用方向与上述相反，这就是阀后压力调节时的工作原理。
当需要改变阀后压力P2的设定值时，可调整调节螺母。
当作为阀前压力调节时的工作原理工艺介质阀前压力P1通过阀芯、阀座节流后变为阀后压力P2，同时P1通过导压管输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平横，决定了阀芯、阀座的相对位置，控制阀前压力。
当阀前压力P1增加时，P1作用在顶盘的作用力也随之增加。
此时，顶盘上的作用力大于弹簧的反作用力，使阀芯向离开阀座方向移动，直到顶盘的作用力于弹簧反作用力相平衡为止。
这时，阀芯与阀座之间流通面积变大，流阻变小，从而使P1降为设定值。
同理，当阀前压力P1降低时，作用力方向与上述相反，这就是阀前压力调节时的工作原理。
当需要改变阀前压力P1的设定值时，可调整调节螺母。
作差压控制时的工作原理工艺介质通过阀节流后，进入被控设备，而被控设备的差压，分别引入阀的上、下膜室，在上、下膜室内产生推力，并与弹簧反力相平衡，从而确定了阀芯与阀座的相对位置，而阀芯与阀座的相对位置确定了差压值△P的大小。
自力式调节阀工作原理
自力式调节阀工作原理自力式调节阀是一种常用的工业控制阀，用于调节流体介质的流量、压力和温度等参数。
它通过感应流体的压力变化，自动调节阀门的开度，以达到控制流体参数的目的。
下面将详细介绍自力式调节阀的工作原理。
1. 基本结构自力式调节阀由阀体、阀门、阀座、弹簧、调节杆和传感器等组成。
阀体是阀门的外壳，通常由铸铁或不锈钢制成。
阀门是阀体内部的控制元件，通过阀门的开度来控制流体的流量。
阀座是阀门与阀体之间的密封部件，确保阀门在关闭时能够完全密封。
弹簧是用来提供阀门关闭的力量，使阀门保持在关闭状态。
调节杆连接阀门和传感器，传感器感应流体的压力变化，并通过调节杆调整阀门的开度。
2. 工作原理当流体通过自力式调节阀时，流体压力作用于阀门上。
传感器感应到流体的压力变化，并将信号传递给调节杆。
调节杆根据传感器的信号调整阀门的开度，使流体的压力保持在设定的范围内。
当流体压力低于设定值时，传感器感应到信号并将其传递给调节杆。
调节杆收到信号后，通过减小阀门的开度来增加流体的阻力，从而增加流体的压力。
当流体压力达到设定值时，传感器停止发出信号，调节杆保持阀门的开度不变，从而保持流体的压力稳定。
当流体压力高于设定值时，传感器感应到信号并将其传递给调节杆。
调节杆收到信号后，通过增加阀门的开度来减小流体的阻力，从而减小流体的压力。
当流体压力达到设定值时，传感器停止发出信号，调节杆保持阀门的开度不变，从而保持流体的压力稳定。
3. 应用领域自力式调节阀广泛应用于工业生产中的流体控制系统中，例如石油化工、电力、冶金、制药等行业。
它可以用于控制液体、气体和蒸汽等介质的流量、压力和温度。
自力式调节阀具有结构简单、可靠性高、响应速度快等优点，能够满足不同工况下的流体控制需求。
总结：自力式调节阀是一种常用的工业控制阀，通过感应流体压力变化来自动调节阀门的开度，以实现对流体参数的控制。
它由阀体、阀门、阀座、弹簧、调节杆和传感器等组成。
自力式调节阀的工作原理是通过传感器感应到流体压力变化，并通过调节杆调整阀门的开度，使流体的压力保持在设定的范围内。

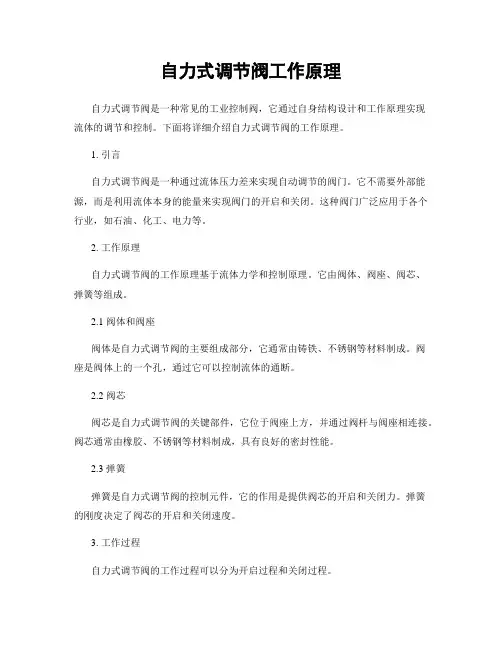

自力式调节阀工作原理
自力式调节阀工作原理自力式调节阀是一种常见的工业控制阀，它通过自身结构设计和工作原理实现流体的调节和控制。
下面将详细介绍自力式调节阀的工作原理。
1. 引言自力式调节阀是一种通过流体压力差来实现自动调节的阀门。
它不需要外部能源，而是利用流体本身的能量来实现阀门的开启和关闭。
这种阀门广泛应用于各个行业，如石油、化工、电力等。
2. 工作原理自力式调节阀的工作原理基于流体力学和控制原理。
它由阀体、阀座、阀芯、弹簧等组成。
2.1 阀体和阀座阀体是自力式调节阀的主要组成部分，它通常由铸铁、不锈钢等材料制成。
阀座是阀体上的一个孔，通过它可以控制流体的通断。
2.2 阀芯阀芯是自力式调节阀的关键部件，它位于阀座上方，并通过阀杆与阀座相连接。
阀芯通常由橡胶、不锈钢等材料制成，具有良好的密封性能。
2.3 弹簧弹簧是自力式调节阀的控制元件，它的作用是提供阀芯的开启和关闭力。
弹簧的刚度决定了阀芯的开启和关闭速度。
3. 工作过程自力式调节阀的工作过程可以分为开启过程和关闭过程。
3.1 开启过程当流体进入阀体时，流体的压力作用在阀芯上，使得阀芯向上移动，从而使阀座打开。
同时，阀芯上方的弹簧被压缩，存储弹性势能。
3.2 关闭过程当流体压力减小或停止作用在阀芯上时，阀芯受到弹簧的作用向下移动，使得阀座关闭。
同时，弹簧释放储存的弹性势能，使得阀芯保持稳定的关闭状态。
4. 特点和优势自力式调节阀具有以下特点和优势：4.1 自动调节自力式调节阀可以根据流体压力的变化自动调节阀门的开启程度，从而实现流量的调节和控制。
4.2 无需外部能源自力式调节阀不需要外部能源，它利用流体本身的能量来实现阀门的开启和关闭，降低了能源消耗。
4.3 简单可靠自力式调节阀结构简单，工作可靠，不容易出现故障。
4.4 适用范围广自力式调节阀适用于各种流体介质，包括气体、液体等。
5. 应用领域自力式调节阀广泛应用于各个行业，包括石油、化工、电力、冶金等。
它常用于流量控制、压力控制、温度控制等系统中。
阀后自力式压力调节阀原理
阀后自力式压力调节阀是一种通过内部机构和系统来实现压力调节的阀门。
下面是其工作原理的基本概述：
1. 压力调节器：阀后自力式压力调节阀内置有一个压力调节器，通常采用弹簧-膜片机构或活塞机构。
这个调节器通过调整弹簧或活塞的力量，控制阀门的开度来达到所需的出口压力。
2. 外部压力输入：管道中的流体压力通过阀门进入调节器内部。
该压力通过调节器内的感应装置传递到压力调节器的操作部件。
3. 调节器感应装置：调节器内的感应装置根据外部压力的变化来感知并传递信号。
这可以是膜片、活塞或其他类型的装置，其设计目的是将外部压力转换为内部机构能够识别和处理的力量或信号。
4. 内部机构调节：感应装置接收到外部压力信号后，会影响压力调节器内的弹簧或活塞机构。
这些机构会相应地调整阀门的开度以达到设定的出口压力。
5. 反馈回路：阀后自力式压力调节阀通常还包括一个反馈回路机制，用于监测出口压力并与调节器内的机构相互作用。
这个反馈回路可以通过压力传感器和控制系统来实现，以实时监测和调
整阀门开度，使得出口压力能够稳定在设定值。
总之，阀后自力式压力调节阀通过内部的调节器、感应装置和机构来实现对管道中流体压力的调节。
通过调整阀门的开度，该阀门能够稳定地维持设定的出口压力，并且具有一定的响应速度和精度。
这种类型的阀门常用于需要维持恒定压力的工业流程或系统中。
自力式差压调节阀
自力式差压调节阀自力式差压调节阀（Self-operated Differential Pressure Control Valve）是一种常用于管道系统中的控制阀，它通过调节阀门的开度来维持管道系统中的流量和压力。
相对于普通的常规控制阀，自力式差压调节阀的最大特点是无需外部维护和供电，通过管道本身的压力差来实现自动控制。
工作原理自力式差压调节阀的工作原理如下：1.阀门的开度和下游压力成反比例关系，也就是说，当下游压力增加时，阀门的开度会减小，从而减少流量。
2.阀门和下游设置有供油管，将下游高压油通过小口径的供油管送至阀后腔，依靠下游压力差推动阀门向关闭方向运动。
3.阀门和上游设置有缓冲器，将上游高压气通过缓冲管道进入阀缓冲室，当阀门关闭时，阀后缓冲室中的气体会迅速抬高阀门。
4.当下游压力降低或者上游压力增加时，导致阀后腔和阀口之间压差变大，推动阀门向开启方向运动，从而增加流量。
5.阀门开度的大小与膜片的弹性和质量相关，通过对膜片的设计和材质选择可以实现不同流量范围的控制。
优点和应用领域自力式差压调节阀具有以下优点：1.无需外部供电，节约能源和维护成本。
2.自动调节，可实现一定范围内的流量和压力控制。
3.结构简单，体积小型，对管道系统的影响较小。
自力式差压调节阀适用于以下场合：1.管道系统中需要进行压力和流量控制的场合。
2.无法提供电源或者供电不方便的场合，如野外、高海拔等环境。
3.需要对管道系统进行压力稳定和自动控制的场合，如给排水系统、空气调节系统等。
常见问题及解决方法1.阀门无法完全关闭。
原因可能是阀门被异物卡住，或者阀门受到了外界冲击而失去平衡状态。
解决方法是清除卡住阀门的异物，或者重新校准阀门平衡状态。
2.阀门响声过大。
可能是阀门内部构件松动或者使用寿命较长导致。
解决方法是重新安装构件或者更换新的阀门。
3.阀门无法自动控制流量和压力。
可能是由于管道系统中压力差过小或者膜片失效导致。
解决方法是调整管道系统的压力差，或者更换新的膜片。
自力式蒸汽压力调节阀工作原理
自力式蒸汽压力调节阀工作原理自力式蒸汽压力调整阀工作原理本有用新型利用了自力式原理阀门的关闭、开启及开启程度的变化等不是依靠于外力，而是依靠于阀瓣、调整螺杆、调整气缸调整杆和活塞等连成一体的阀门的阀心部分所受的阀的内力获得平衡时而所处的受力平衡位置。
在有流体介质流淌穿过阀门通道时，阀瓣除受到阀瓣弹簧的弹压力外，阀瓣底部还受到阀门通道上游的流体介质的压力，阀瓣上部还受到阀门通道下游的流体介质的压力；活塞受到调整气缸缸筒上下腔的流体介质的压力差及调整气缸弹簧的弹压力。
由于阀瓣弹簧和调整气缸弹簧产生的弹压力的大小分别取决于阀瓣弹簧和调整气缸弹簧的压缩量，而阀瓣弹簧和调整气缸弹簧的压缩量都取决于连成一体的阀门的阀心部分的位置，因而阀瓣弹簧和调整气缸弹簧施加的弹压力的大小都取决于阀门的阀心部分的位置。
ZZY型自力式压力调整阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构掌握阀芯位置，转变两端的压差和流量，使阀前（或阀后）压力稳定。
具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄漏稳压的自动掌握。
自力式蒸汽压力调整阀工作原理性能特点：1、组配便利---通用模块化设计使之只需更换极少零件就可实现上下游压力掌握，得到不同的调压范围及不同的使用温度。
2、平安过载---在任何状况下平安永久是***重要的，自力式调整阀因其介质会直接进入执行器，当系统超压时，往往会严峻损坏阀门。
此阀的过载爱护机构会平安承载高于调压范围上限值几倍甚至几十倍的过载压力，在有些配置中可*达到公称压力。
3、密封牢靠--- 此阀的阀杆为长波纹管结构，同时辅以密封圈后备密封，使阀杆处具有极牢靠的密封。
4、精度高---波纹管阀杆的摩擦力远低于传统填料结构，优化设计的弹簧及执行器在实现工艺压力时总能找到的组配，使调压阀具有很高的整体掌握精度。
5、低泄漏---单座阀芯在阀门关闭时泄漏量很小，软密封阀芯可*关断流体，使系统处于保压状态。
自力式调节阀的工作原理
自力式调节阀的工作原理自力式调节阀是一种常用的工业管路调节阀，在许多工业领域中都有着广泛的应用。
它的特点是减小了外部力的干扰，能够自动调节传送介质的压力、流量、液位等参数。
那么，自力式调节阀的工作原理是什么呢？本文将从自力式调节阀的原理、结构和应用前景三个方面来介绍一下。
一、自力式调节阀的原理在工业阀门中，自力式调节阀是一类通过介质力学原理来调节阀门的新型阀门。
该阀门不同于常规阀门，它没有施加外部力来打开或关闭阀门，而是利用结构自身与介质相互作用的原理来启动和关闭阀门。
因此，自力式调节阀的阀芯在介质压力和介质流量的作用下会实现自动调节，达到稳定介质参数的目的。
自力式调节阀的原理主要基于伯努利定理，即在相同点上的流体速度越大，其流体静压越小。
通过这个原理，可以实现阀门开度的控制。
阀门芯体中有一个节流口或缩流口，流经节流口或缩流口的介质速度越大，压力就越小，阀芯在介质压力的作用下移动，改变阀门流量，实现控制介质压力和流量的目的。
二、自力式调节阀的结构1、阀阀芯：阀芯材料可以是铜合金、不锈钢或者铸铁等，形状多样，能够实现再生式密封。
在阀芯中设置缩流口或节流口，通过转动阀芯和调节缩流口或节流口的开度，控制介质的流量和压力。
2、阀体：阀体是阀门的主体结构，通常使用黄铜、铁、或者不锈钢等材质制成。
阀体中有两个进口，一个出口和一个冲洗孔，用于调节介质的流量和压力。
3、弹簧：弹簧是自力式调节阀中一个重要的组成部分，其作用是使阀芯回复到初始位置，以保证阀门的正常工作。
4、过滤器：过滤器能够精细过滤流过自力式调节阀的介质，防止杂质和泥沙影响阀门的正常工作。
三、自力式调节阀的应用前景自力式调节阀以其独特的原理和结构，在工业输送管路、建筑楼宇自动控制、工业冶金等领域都有着广泛的应用。
它具有启动灵敏、流量稳定、阀门调节精度高、寿命长等特点，而且在高温、高压、低温、低压的环境下都能够稳定可靠地工作。
总之，自力式调节阀是一种技术领先、经济实用、环保节能的阀门产品，有着广泛的市场需求和应用前景。
自力式调节阀工作原理
■概述自力式是一种无需外来能源，依靠被调介质自身的压力、温度、流量变化进行自动调节阀的节能仪表，具有测量、执行、控制的综合功能。
自力式调节阀主要分为、自力式压差调节阀、、。
■工作原理图1自力式压力调节阀（阀后）图2自力式压力调节阀（阀前）1、工作原理（阀后压力控制）（如图1）工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。
P2经过控制管线输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。
当阀后压力P2增加时，P2作用在顶盘上的作用力也随之增加。
此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧的反作用力相平衡为止。
这时，阀芯与阀座的流通面积减少，流阻变大，从而使P2降为设定值。
同理，当阀后压力P2降低时，作用方向与上述相反，这就是自力式（阀后）的工作原理。
2、工作原理（阀前压力控制）（如图2）工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。
同时P1经过控制管线输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀前压力。
当阀后压力P1增加时，P1作用在顶盘上的作用力也随之增加。
此时，顶盘的作用力大于弹簧的反作用力，使阀芯向离开阀座的方向移动，直到顶盘的作用力与弹簧的反作用力相平衡为止。
这时，阀芯与阀座的流通面积减大，流阻变小，从而使P1降为设定值。
同理，当阀后压力P1降低时，作用方向与上述相反，这就是自力式（阀前）的工作原理。
图3自力式流量调节阀（加热型）图4自力式温度调节阀（冷却型）3、工作原理（加热型）（如图3）温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。
加热用，当被控对象温度低于设定温度时，温包内液体收缩，作用在执行器推杆上的力减小，阀芯部件在弹簧力的作用下使阀门打开，增加蒸汽和热油等加热介质的流量，使被控对象温度上升，直到被控对象温度到了设定值时，阀关闭，阀关闭后，被控对象温度下降，阀又打开，加热介质又进入热交换器，又使温度上升，这样使被控对象温度为恒定值。
自力式压力调节阀2 (1)
自力式压力调节阀自力式压力调节阀自力式压力调节阀分为自力式压力、压差和流量调节阀三个系列。
自力式压力调节阀根据取压点位置分阀前和阀后两类，取压点在阀前时，用于调节阀前压力恒定；取压点在阀后时，用于调节阀后压力恒定。
当将阀前和阀后压力同时引入执行机构的气室两侧时，自力式压差调节阀可以调节调节阀两端的压力恒定，也可将安装在管道上孔板两端的压差引入薄膜执行机构的气室两侧，组成自力式流量调节阀，或用其他方式将流量检测后用自力式压差调节阀实现流量调节。
阀后压力控制工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。
P2经过控制管线输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。
当阀后压力P2增加时，P2作用在顶盘上的作用力也随之增加自力式压力调节阀。
此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧的反作用力相平衡为止。
这时，阀芯与阀座的流通面积减少，流阻变大，从而使P2降为设定值。
同理，当阀后压力P2降低时，作用方向与上述相反，这就是自力式（阀后）压力调节阀的工作原理。
本类阀门在管道中一般应当水平安装。
阀前压力控制工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。
同时P1经过控制管线输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀前压力。
当阀后压力P1增加时，P1作用在顶盘上的作用力也随之增加。
此时，顶盘的作用力大于弹簧的反作用力，使阀芯向离开阀座的方向移动，直到顶盘的作用力与弹簧的反作用力相平衡为止。
这时，阀芯与阀座的流通面积减大，流阻变小，从而使P1降为设定值。
同理，当阀后压力P1降低时，作用方向与上述相反，这就是自力式（阀前）压力调节阀的工作原理。
自力自力式温度调节阀工作原理（加热型）温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。
自力式调节阀工作原理
自力式调节阀工作原理自力式调节阀是一种常用的工业控制阀，它通过自身的结构和工作原理来实现流体的调节和控制。
下面将详细介绍自力式调节阀的工作原理。
一、基本结构自力式调节阀由阀体、阀芯、弹簧、调节螺母和调节弹簧组成。
阀体普通为铸铁或者不锈钢材料，具有良好的耐腐蚀性和密封性。
阀芯是阀门的关键部件，它通过上下挪移来调节阀门的开度。
调节螺母用于调节阀门的开度范围，而调节弹簧则提供阀芯的回弹力。
二、工作原理自力式调节阀的工作原理基于流体力学和弹簧力学的基本原理。
当流体通过阀门时，流体的压力作用在阀芯上，使阀芯向上挪移。
同时，调节弹簧提供的回弹力使阀芯向下挪移。
通过调节弹簧的张力，可以控制阀芯的位置，从而实现对流体流量的调节。
具体工作过程如下：1. 初始状态：阀芯位于关闭位置，阀门彻底关闭，流体无法通过。
2. 开启阀门：当控制系统发出开启阀门的信号时，阀芯开始向上挪移。
此时，流体开始通过阀门，流量逐渐增大。
3. 流量调节：当流量达到设定值时，阀芯的上升速度减慢，流量保持在设定值附近。
此时，阀芯的位置受到调节弹簧的力平衡控制，保持稳定。
4. 关闭阀门：当控制系统发出关闭阀门的信号时，阀芯开始向下挪移。
此时，阀门逐渐关闭，流量逐渐减小。
5. 压差调节：阀芯的位置可以通过调节螺母来改变，从而改变阀门的开度范围。
通过调节螺母，可以实现对流体压差的调节。
三、优点和应用自力式调节阀具有以下优点：1. 简单可靠：自力式调节阀的结构简单，没有电气或者气动元件，因此可靠性高，维护成本低。
2. 稳定性好：自力式调节阀通过调节弹簧的力平衡，可以实现对流量的稳定调节，具有较高的控制精度。
3. 适合范围广：自力式调节阀适合于液体、气体和蒸汽等各种介质的调节和控制。
自力式调节阀广泛应用于各个行业，如化工、石油、电力、冶金等。
它常被用于流量控制、压力控制、温度控制等工艺过程中。
例如，在化工生产中，自力式调节阀可以用于控制反应器中的流体流量，保证反应过程的稳定性和安全性。
压力调节阀工作原理
工作原理1、自力式压力调节阀工作原理（阀后压力控制）（如图1）工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。
P2经过控制管线输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。
当阀后压力P2增加时，P2作用在顶盘上的作用力也随之增加。
此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧的反作用力相平衡为止。
这时，阀芯与阀座的流通面积减少，流阻变大，从而使P2降为设定值。
同理，当阀后压力P2降低时，作用方向与上述相反，这就是自力式（阀后）压力调节阀的工作原理。
2、自力式压力调节阀工作原理（阀前压力控制）（如图2）工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。
同时P 1经过控制管线输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀前压力。
当阀后压力P1增加时，P1作用在顶盘上的作用力也随之增加。
此时，顶盘的作用力大于弹簧的反作用力，使阀芯向离开阀座的方向移动，直到顶盘的作用力与弹簧的反作用力相平衡为止。
这时，阀芯与阀座的流通面积减大，流阻变小，从而使P1降为设定值。
同理，当阀后压力P1降低时，作用方向与上述相反，这就是自力式（阀前）压力调节阀的工作原理。
3、自力式温度调节阀工作原理（加热型）（如图3）温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。
加热用自力式温度调节阀，当被控对象温度低于设定温度时，温包内液体收缩，作用在执行器推杆上的力减小，阀芯部件在弹簧力的作用下使阀门打开，增加蒸汽和热油等加热介质的流量，使被控对象温度上升，直到被控对象温度到了设定值时，阀关闭，阀关闭后，被控对象温度下降，阀又打开，加热介质又进入热交换器，又使温度上升，这样使被控对象温度为恒定值。
阀开度大小与被控对象实际温度和设定温度的差值有关。
自力式压力调节阀工作原理解析
本文摘自再生资源回收-变宝网（）自力式压力调节阀工作原理解析自力式压力调节阀分为自力式压力、压差和流量调节阀三个系列。
自力式压力调节阀根据取压点位置分阀前和阀后两类，取压点在阀前时，用于调节阀前压力恒定；取压点在阀后时，用于调节阀后压力恒定。
当将阀前和阀后压力同时引入执行机构的气室两侧时，自力式压差调节阀可以调节调节阀两端的压力恒定，也可将安装在管道上孔板两端的压差引入薄膜执行机构的气室两侧，组成自力式流量调节阀，或用其他方式将流量检测后用自力式压差调节阀实现流量调节。
阀后压力控制工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。
P2经过控制管线输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。
当阀后压力P2增加时，P2作用在顶盘上的作用力也随之增加。
此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧的反作用力相平衡为止。
这时，阀芯与阀座的流通面积减少，流阻变大，从而使P2降为设定值。
同理，当阀后压力P2降低时，作用方向与上述相反，这就是自力式（阀后）压力调节阀的工作原理。
本类阀门在管道中一般应当水平安装。
阀前压力控制工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。
同时P1经过控制管线输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀前压力。
当阀后压力P1增加时，P1作用在顶盘上的作用力也随之增加。
此时，顶盘的作用力大于弹簧的反作用力，使阀芯向离开阀座的方向移动，直到顶盘的作用力与弹簧的反作用力相平衡为止。
这时，阀芯与阀座的流通面积减大，流阻变小，从而使P1降为设定值。
同理，当阀后压力P1降低时，作用方向与上述相反，这就是自力式（阀前）压力调节阀的工作原理。
自力式温度调节阀工作原理（加热型）温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。
自力式压力调节阀原理
自力式压力调节阀原理自力式压力调节阀是一种常用的工业控制阀，其原理是利用介质在阀门两侧的压力差来调节阀门的开度，从而实现对介质流量和压力的控制。
自力式压力调节阀通常由主阀和辅助阀两部分组成，主要包括阀体、阀芯、弹簧、调节膜片等组件。
在正常工作状态下，介质的压力作用在调节膜片上，通过调节膜片上的弹簧力和阀芯的作用，使阀门保持一定的开度，从而实现对介质压力的稳定控制。
自力式压力调节阀的工作原理主要包括两个方面，一是通过介质压力的作用来平衡调节膜片上的弹簧力，从而调节阀门的开度；二是通过阀门的开度来调节介质的流量，进而实现对介质压力的调节。
下面将详细介绍自力式压力调节阀的工作原理。
首先，介质在阀门两侧形成的压力差是自力式压力调节阀能够正常工作的基础。
当介质进入阀门时，由于阀门两侧的面积不同，介质在阀门两侧形成了不同的压力，这种压力差将作用在调节膜片上，使调节膜片产生位移，从而改变阀门的开度。
当介质压力增大时，调节膜片上的压力也增大，使阀门关闭；反之，当介质压力减小时，调节膜片上的压力减小，使阀门打开。
通过这种方式，自力式压力调节阀可以实现对介质压力的自动调节。
其次，阀门的开度直接影响了介质的流量，进而影响了介质的压力。
当阀门关闭时，介质的流量减小，压力增大；当阀门打开时，介质的流量增大，压力减小。
因此，通过调节阀门的开度，可以实现对介质流量和压力的控制。
自力式压力调节阀通过不断地调节阀门的开度，使介质的压力稳定在设定值，从而实现对介质压力的精确控制。
总的来说，自力式压力调节阀通过介质压力和阀门开度之间的相互作用，实现了对介质压力的自动调节。
其工作原理简单清晰，结构紧凑，使用方便，因此在工业控制系统中得到了广泛的应用。
当然，在实际应用中，还需要根据具体的工艺要求和介质特性选择合适的自力式压力调节阀，并合理设计控制系统，以确保系统的稳定性和可靠性。
综上所述，自力式压力调节阀是一种重要的工业控制阀，其原理是利用介质压力和阀门开度之间的相互作用来实现对介质压力的自动调节。
自力式压力调节阀工作原理
自力式压力调节阀工作原理
自力式压力调节阀是一种常见的工业控制阀，它可以根据系统压力的变化来调
节介质流量，从而实现对系统压力的稳定控制。
其工作原理主要包括阀芯平衡力和阀芯位移两个方面。
首先，自力式压力调节阀的工作原理与阀芯平衡力有关。
在阀芯上方和下方分
别设置了两个控制室，通过这两个控制室与介质的压力差来产生平衡力。
当介质压力增加时，上下两个控制室的压力差也会增大，从而产生一个向上的平衡力，使阀芯向下移动，减小介质流通截面，降低介质流量，从而实现对系统压力的调节。
相反，当介质压力减小时，上下两个控制室的压力差也会减小，平衡力减小，阀芯向上移动，增大介质流通截面，增加介质流量，从而提高系统压力。
其次，自力式压力调节阀的工作原理还与阀芯位移有关。
阀芯的位移是通过介
质压力和弹簧力的平衡来实现的。
当介质压力增加时，阀芯向下移动，减小介质流通截面，降低介质流量，从而实现对系统压力的调节。
相反，当介质压力减小时，阀芯向上移动，增大介质流通截面，增加介质流量，从而提高系统压力。
总的来说，自力式压力调节阀的工作原理是通过阀芯平衡力和阀芯位移来实现
对系统压力的稳定控制。
当系统压力发生变化时，阀芯会自动调节介质流通截面，从而实现对系统压力的调节，保证系统能够稳定运行。
除此之外，自力式压力调节阀还具有结构简单、可靠性高、调节范围广等优点，因此在工业控制系统中得到了广泛的应用。
希望通过本文的介绍，读者能够更加深入地了解自力式压力调节阀的工作原理，为工业控制系统的设计和运行提供参考。
自力式调节阀工作原理
自力式调节阀工作原理自力式调节阀是一种常见的工业自动控制装置，用于调节流体介质（如气体、液体）的流量、压力或者温度。
它采用了一种特殊的工作原理，能够根据系统的需求自动调整阀门的开度，以实现稳定的流量或者压力控制。
自力式调节阀主要由阀体、阀芯、弹簧和调节机构等组成。
下面将详细介绍自力式调节阀的工作原理。
1. 压力平衡原理自力式调节阀利用压力平衡原理来实现自动调节。
在阀门的两侧设置了一个平衡室，平衡室内的压力通过传感器感应并反馈给调节机构。
当系统中的流体压力发生变化时，平衡室内的压力也会相应变化，从而引起调节机构的动作，调整阀门的开度。
2. 弹簧力平衡原理自力式调节阀中的弹簧起到了平衡作用。
弹簧的力量与平衡室内的压力力量相平衡，使得阀门保持在一个稳定的开度。
当系统中的流量或者压力发生变化时，平衡室内的压力也会相应变化，从而改变弹簧的受力状态，使阀门的开度发生调整。
3. 调节机构调节机构是自力式调节阀的核心部件，它能根据平衡室内的压力变化来调整阀门的开度。
调节机构通常由气动或者电动元件组成，根据不同的控制信号来实现阀门的自动调节。
例如，当系统需要提高流量时，调节机构会收到一个信号，使阀门开度增大，从而增加了流体的通过量。
4. 阀芯阀芯是自力式调节阀的关键部件，它位于阀体内，通过调节阀门的开度来控制流体的流量或者压力。
阀芯的形状和材料会影响阀门的调节性能和耐久性。
通常，阀芯会根据系统需求和工作条件进行设计和选择。
总结：自力式调节阀是一种基于压力平衡和弹簧力平衡原理的自动控制装置。
它通过调节阀门的开度来实现对流体介质的流量、压力或者温度的稳定控制。
其工作原理主要包括压力平衡原理、弹簧力平衡原理、调节机构和阀芯等。
通过合理设计和选择，自力式调节阀能够在工业生产中发挥重要的作用，提高生产效率和产品质量。
自力式调节阀工作原理
自力式调节阀工作原理自力式调节阀是一种常见的工业阀门，用于控制流体介质的压力、流量和温度。
它采用自身介质的压力差来实现阀门的开启和关闭，无需外部动力或者控制信号，因此被广泛应用于各种工业领域。
自力式调节阀的工作原理如下：1. 结构组成自力式调节阀通常由阀体、阀盖、阀芯、弹簧、调节螺母等部件组成。
阀体和阀盖之间有一定的间隙，通过调节螺母可以改变阀芯的位置，从而调节阀门的开启程度。
2. 工作过程当介质进入阀体时，流体的压力作用在阀芯上。
阀芯上方的弹簧通过调节螺母的力来平衡介质的压力。
当介质的压力超过设定值时，阀芯会被压力推动向下挪移，阀门开启；当介质的压力低于设定值时，弹簧的力将阀芯向上挪移，阀门关闭。
3. 自力调节自力式调节阀的特点是能够根据介质压力的变化自动调节阀门的开启程度，以保持介质流量或者压力的稳定。
当介质压力升高时，阀芯会下移，阀门开启，增大流通面积，从而降低介质的压力；当介质压力降低时，阀芯会上移，阀门关闭，减小流通面积，从而增加介质的压力。
4. 调节范围自力式调节阀通常具有一定的调节范围，可以通过调节螺母来改变阀芯的位置，从而调节阀门的开启程度。
调节范围的大小取决于阀芯和弹簧的设计参数。
5. 适合介质自力式调节阀适合于各种液体温和体介质，如水、蒸汽、油品等。
根据介质的特性和工艺要求，可以选择不同材质的阀体和阀芯，以确保阀门的可靠性和耐腐蚀性。
6. 优点和应用自力式调节阀具有结构简单、操作方便、成本低廉等优点。
它广泛应用于石油化工、冶金、电力、制药、食品等工业领域，用于控制流体介质的压力、流量和温度。
总结：自力式调节阀是一种利用介质自身压力差来实现阀门开启和关闭的阀门。
它通过阀芯的上下挪移来调节阀门的开启程度，以实现对介质流量、压力和温度的控制。
自力式调节阀具有结构简单、操作方便、成本低廉等优点，被广泛应用于各种工业领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自力式压力调节阀作阀前、阀后和压差各自的工作原理
ZZYP型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。
具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
当作为阀后压力调节时的工作原理
工艺介质的阀前压力P1经过阀芯、阀座的
节流后，变为阀后压力P2，P2经过导压管输入
到执行器的下膜室内作用在顶盘上，产生的作
用力与弹簧的反作用相平横，决定了阀芯、阀
座相对位置，控制阀后压力。
当阀后压力P2作
用在顶盘上的作用力也随之增加。
此时，顶盘
的作用力大于弹簧的反作用力，使阀芯关向阀
座的位置，直到顶盘的作用力与弹簧反作用力
相平衡为止。
这时阀芯与阀座之间的流通面积
减少，流阻变大，从而使P2降为设定值。
同理，
当阀后压力P2降低时，作用方向与上述相反，
这就是阀后压力调节时的工作原理。
当需要改变阀后压力P2的设定值时，可调
整调节螺母。
当作为阀前压力调节时的工作原理
工艺介质阀前压力P1通过阀芯、阀座节流后变为阀后压力P2，同时P1通过导压管输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平横，决定了阀芯、
阀座的相对位置，控制阀前压力。
当阀前压力P1
增加时，P1作用在顶盘的作用力也随之增加。
此时，
顶盘上的作用力大于弹簧的反作用力，使阀芯向离
开阀座方向移动，直到顶盘的作用力于弹簧反作用
力相平衡为止。
这时，阀芯与阀座之间流通面积变
大，流阻变小，从而使P1降为设定值。
同理，当
阀前压力P1降低时，作用力方向与上述相反，这
就是阀前压力调节时的工作原理。
当需要改变阀前压力P1的设定值时，可调整
调节螺母。
作差压控制时的工作原理
工艺介质通过阀节流后，进入被控设备，而被
控设备的差压，分别引入阀的上、下膜室，在上、
下膜室内产生推力，并与弹簧反力相平衡，从而确
定了阀芯与阀座的相对位置，而阀芯与阀座的相对
位置确定了差压值△P的大小。
当被控差变化时，力的平衡被破坏，从而带动阀芯运动，从阀芯的运动改变了阀的阻力系数，即控制了被控差压值为设定值。
这就是差压控制的工作原理。
当需要改变差压设定值时，可调整调节螺母。
