纳米碳化硅材料
β相纳米碳化硅
β相纳米碳化硅
β相纳米碳化硅是一种高温多型形式的硅碳化物（SiC），具有体心立方（BCC）晶体结构。
它通过在SiC的类似钻石结构中的一些碳被硅原子取代而形成。
与更常见的α-SiC（面心立方）形式相比，β-SiC的熔点更高，机械和热稳定性也更高。
β-SiC有广泛的用途，包括用作磨料、耐火材料，以及在高功率、高温电子设备中的半导体。
其高导热性和热稳定性使其特别适合用于高功率电子和热管理应用。
β相纳米碳化硅（β-SiC）有广泛的用途，包括：
1. 高功率电子设备：β-SiC具有高的热导率和热稳定性，使其适合用于高功率电子设备，如散热器和电源开关。
2. 磨料：由于β-SiC的硬度和热稳定性，它被用作磨料。
它通常用于砂纸和砂轮中。
3. 耐火材料：由于β-SiC的高熔点和热稳定性，它被用于耐火材料。
它通常用于高温工业过程和陶瓷和玻璃的制造中。
4. 半导体：β-SiC可以用作高功率、高温电子设备的半导体，如功率半导体和热电设备。
5. 耐磨涂层：β-SiC可以用作金属或其他材料的涂层，以提高其耐磨性和耐腐蚀性。
6. 催化：由于β-SiC的高热稳定性和化学惰性，它可以在化学过程中用作催化剂。
纳米级碳化硅
纳米级碳化硅金蒙新材料生产的纳米级碳化硅，对红外波有较强的吸收能力，可用作红外吸波和透波材料，做成功能性的薄膜或纤维，也可用于抛光研磨。
金蒙新材料通过特殊工艺生产的纳米碳化硅，具有纯度高、粒径分布范围小、比表面积高、化学性能稳定、导热系数高（165W/MK）、热膨胀系数小、硬度高等特点。
其莫氏硬度达9.5，显微硬度为2840-3320kg/mm2,介于刚玉和金刚石之间，机械强度高于刚玉，是首选的材料耐磨添加剂。
纳米碳化硅具有优良的导热性能，还是一种半导体，高温时能抗氧化；纳米碳化硅耐磨，耐高温，耐腐蚀,耐酸碱溶剂，广泛应用于涂料、油漆等领域，增加耐磨性。
金蒙新材料纳米级碳化硅主要应用领域：1.改性高强度尼龙材料：纳米SiC粉体在高分子复合材料中相容性好、分散性好，和基体结合性好，改性后高强度尼龙合金抗拉强度比普通PA6提高150％以上，耐磨性能提高3倍以上。
主要用于装甲履带车辆高分子配件，汽车转向部件，纺织机械，矿山机械衬板，火车部件等。
在较低温度下烧结就能达到致密化。
2.改性聚醚醚酮（PEEK，特种工程塑料）：金蒙碳化硅公司表面处理后的纳米碳化硅，添加量为5％左右时，可极大改善PEEK的耐磨性（提高原来的30%以上）。
3.橡胶行业的应用：添加2%左右金蒙纳米碳化硅，不改变原胶配方进行改性处理，不降低原有性能和质量，可将耐磨性提高20％—40％。
纳米碳化硅同时被广泛应用在橡胶胶辊、打印机定影膜等领域。
4.金属表面纳米SiC复合镀层：采用纳米级混合颗粒，在金属表面形成高致密度，结合力强的电沉积复合镀层。
复合镀层显微硬度大幅度提高，耐磨性提高2-3倍，使用寿命提高3-5倍，镀层与基体的结合力提高40％，覆盖能力强、镀层均匀、平滑、细致。
5.其他应用：高性能结构陶瓷（如火箭喷嘴，核工业等），吸波材料，点火器，抗磨润滑油脂，高性能刹车片，高硬度耐磨粉末涂料，复合陶瓷增强增韧，电气工业用电热元件，远红外线发生器，航空航天工业领域的结构涂层、功能涂层、防护涂层、吸波材料、隐身材料，坦克及装甲车的防护装甲，陶瓷刀具、刃具、量具、模具，特殊用途的结构陶瓷、功能陶瓷、工程陶瓷。

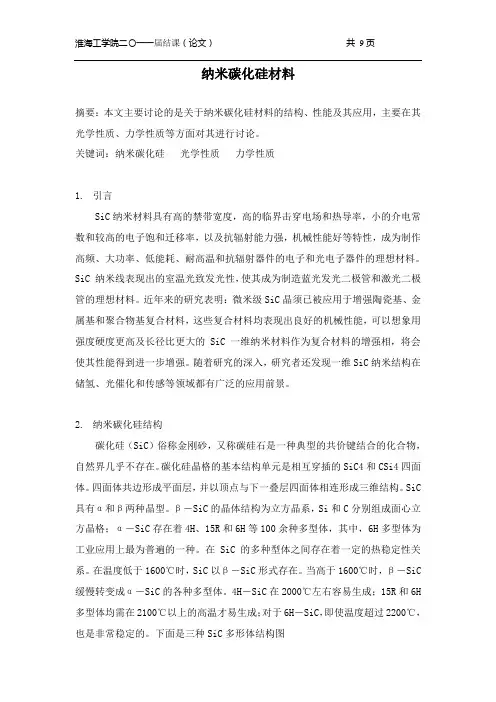

纳米碳化硅材料
纳米碳化硅材料摘要：本文主要讨论的是关于纳米碳化硅材料的结构、性能及其应用，主要在其光学性质、力学性质等方面对其进行讨论。
关键词：纳米碳化硅光学性质力学性质1. 引言SiC纳米材料具有高的禁带宽度，高的临界击穿电场和热导率，小的介电常数和较高的电子饱和迁移率，以及抗辐射能力强，机械性能好等特性，成为制作高频、大功率、低能耗、耐高温和抗辐射器件的电子和光电子器件的理想材料。
SiC 纳米线表现出的室温光致发光性，使其成为制造蓝光发光二极管和激光二极管的理想材料。
近年来的研究表明：微米级SiC晶须已被应用于增强陶瓷基、金属基和聚合物基复合材料，这些复合材料均表现出良好的机械性能，可以想象用强度硬度更高及长径比更大的SiC 一维纳米材料作为复合材料的增强相，将会使其性能得到进一步增强。
随着研究的深入，研究者还发现一维SiC纳米结构在储氢、光催化和传感等领域都有广泛的应用前景。
2. 纳米碳化硅结构碳化硅（SiC）俗称金刚砂，又称碳硅石是一种典型的共价键结合的化合物，自然界几乎不存在。
碳化硅晶格的基本结构单元是相互穿插的SiC4和CSi4四面体。
四面体共边形成平面层，并以顶点与下一叠层四面体相连形成三维结构。
SiC具有α和β两种晶型。
β－SiC的晶体结构为立方晶系，Si和C分别组成面心立方晶格；α－SiC存在着4H、15R和6H等100余种多型体，其中，6H多型体为工业应用上最为普遍的一种。
在SiC的多种型体之间存在着一定的热稳定性关系。
在温度低于1600℃时，SiC以β－SiC形式存在。
当高于1600℃时，β－SiC 缓慢转变成α－SiC的各种多型体。
4H－SiC在2000℃左右容易生成；15R和6H多型体均需在2100℃以上的高温才易生成；对于6H－SiC，即使温度超过2200℃，也是非常稳定的。
下面是三种SiC多形体结构图3.纳米碳化硅的力学性能及应用利用纳米碳化硅填充改性聚合物已经非常的普遍，例如对PTFE复合材料的力学性能改性、改良环氧树脂的物理力学性质等。
纳米碳化硅的用途
纳米碳化硅的用途1. 引言纳米碳化硅（Nano Silicon Carbide，简称nSiC）是一种具有优异性能的新型材料，由碳和硅元素组成。
它具有高熔点、高硬度、高强度、耐腐蚀等特点，被广泛应用于多个领域。
本文将详细介绍纳米碳化硅的用途及其在不同领域中的应用。
2. 电子领域中的应用纳米碳化硅在电子领域中有着广泛的应用。
首先，nSiC具有卓越的导热性能和耐高温特性，可作为高功率电子器件（如功率模块、光伏逆变器）中散热材料使用。
其次，由于nSiC具有优异的电气特性和较大的禁带宽度，可作为半导体材料应用于集成电路、功率器件等领域。
3. 汽车工业中的应用在汽车工业中，纳米碳化硅也起到了重要作用。
首先，nSiC具有优异的力学性能和耐高温特性，在发动机部件、刹车片等高温环境下能够保持稳定性能。
其次，nSiC还可用于制造轻量化零部件，如碳化硅纤维增强复合材料用于车身结构，可有效降低汽车整体重量并提高燃油效率。
4. 能源领域中的应用在能源领域，纳米碳化硅也有广泛的应用。
首先，在太阳能电池中，nSiC可以作为光伏材料，具有高光吸收率和较低的载流子复合速率，从而提高光电转换效率。
其次，在储能领域，nSiC可作为超级电容器的电极材料，具有较大的比表面积和良好的电导率。
5. 材料科学中的应用纳米碳化硅在材料科学领域中也有着重要的应用。
首先，在陶瓷制品中，nSiC可作为增强剂添加到陶瓷基体中，提高陶瓷材料的力学性能和耐磨性。
其次，在涂层技术中，nSiC可以作为填料添加到涂层中，提供额外的硬度和抗磨损性能。
6. 生物医学领域中的应用在生物医学领域，纳米碳化硅也有着潜在的应用价值。
首先，nSiC具有良好的生物相容性和低毒性，可作为生物材料应用于人工关节、骨修复等领域。
其次，nSiC 还可用于制备生物传感器，如基于nSiC的DNA、蛋白质传感器等。
7. 总结纳米碳化硅作为一种新型材料，在电子、汽车工业、能源、材料科学和生物医学等多个领域都有着广泛的应用前景。
碳化硅气凝胶纳米线缺点

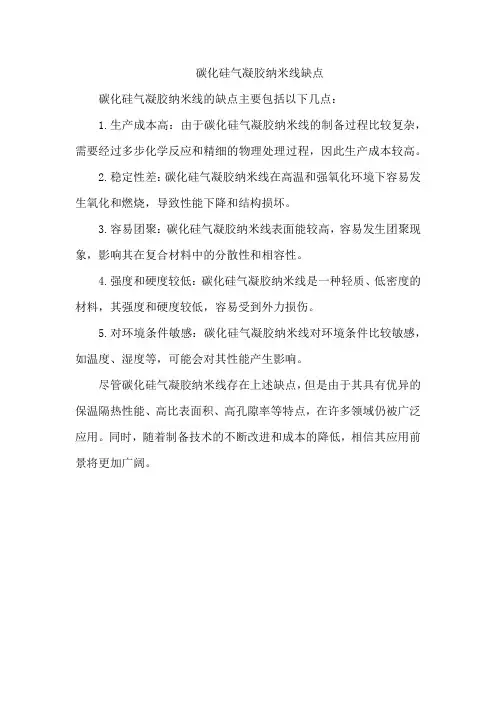

碳化硅气凝胶纳米线缺点
碳化硅气凝胶纳米线的缺点主要包括以下几点：
1.生产成本高：由于碳化硅气凝胶纳米线的制备过程比较复杂，需要经过多步化学反应和精细的物理处理过程，因此生产成本较高。
2.稳定性差：碳化硅气凝胶纳米线在高温和强氧化环境下容易发生氧化和燃烧，导致性能下降和结构损坏。
3.容易团聚：碳化硅气凝胶纳米线表面能较高，容易发生团聚现象，影响其在复合材料中的分散性和相容性。
4.强度和硬度较低：碳化硅气凝胶纳米线是一种轻质、低密度的材料，其强度和硬度较低，容易受到外力损伤。
5.对环境条件敏感：碳化硅气凝胶纳米线对环境条件比较敏感，如温度、湿度等，可能会对其性能产生影响。
尽管碳化硅气凝胶纳米线存在上述缺点，但是由于其具有优异的保温隔热性能、高比表面积、高孔隙率等特点，在许多领域仍被广泛应用。
同时，随着制备技术的不断改进和成本的降低，相信其应用前景将更加广阔。
一种低温制备纳米碳化硅的方法与流程
一种低温制备纳米碳化硅的方法与流程低温制备纳米碳化硅是一种重要的纳米材料制备方法，其在能源、材料等领域具有广泛的应用价值。
下面将介绍一种低温制备纳米碳化硅的方法与流程。
1. 前期准备工作在进行低温制备纳米碳化硅之前，需要做好一些前期准备工作。
准备实验所需的原料和试剂，包括硅粉、碳源、氮气等。
清洗实验器皿，并将其干燥。
检查实验仪器设备是否正常，确保实验过程中的安全性和稳定性。
2. 实验操作流程接下来，进行低温制备纳米碳化硅的实验操作流程。
具体步骤如下：步骤一：原料预处理将硅粉和碳源按照一定的质量比混合均匀，然后将混合物放入烘箱中，在空气中进行预处理，使其达到一定的干燥程度。
步骤二：真空封装将预处理后的原料放入合适的容器中，并进行真空封装处理，以保证实验过程中的纯净度和稳定性。
步骤三：低温热处理将真空封装后的原料容器放入炉内，设置合适的低温热处理参数，例如温度、压力、时间等。
在氮气氛围中进行低温热处理，使原料发生碳化反应，生成纳米碳化硅。
步骤四：冷却与收集待低温热处理完成后，停止加热并进行冷却。
将炉内产生的纳米碳化硅收集起来，进行后续的纯化和表征分析处理。
3. 后期处理与表征分析进行纳米碳化硅的后期处理与表征分析。
后期处理包括纯化、形貌调控、结构分析等工作，以确保所制备的纳米碳化硅具有良好的性能和稳定性。
表征分析方面，可以运用电子显微镜、X射线衍射仪、拉曼光谱仪等各种分析手段，对纳米碳化硅的形貌、结构、物理化学性质等进行深入研究。
通过以上低温制备纳米碳化硅的方法与流程，可以得到高质量、纯净度较高的纳米碳化硅材料。
这种方法不仅操作简便，而且可以在相对较低的温度下完成碳化反应，降低了能耗和成本，具有较高的实际应用价值。
碳化硅纳米线;气凝胶
碳化硅纳米线;气凝胶
碳化硅纳米线和气凝胶是两种在材料科学领域中具有重要应用潜力的材料。
1.碳化硅纳米线：
•化学组成：主要由碳和硅元素组成。
•结构特点：碳化硅纳米线是纳米级别的材料，具有细长的形状。
它们通常具有优异的热导性、电导性和机械性能。
•应用领域：碳化硅纳米线在电子学、传感器、催化剂和纳米材料增强等领域具有潜在应用。
由于其独特的性质，
它们被研究用于制备高性能材料和器件。
2.气凝胶：
•化学组成：气凝胶通常是一种高度孔隙结构的材料，可以由多种材料制备，包括二氧化硅、氧化铝等。
•结构特点：气凝胶的结构具有高度开放的孔隙网络，表面积巨大，形成了凝胶状的结构，通常是轻、多孔、绝缘
的。
•应用领域：气凝胶在隔热、吸声、储能、传感等方面具有广泛的应用。
它们常被用作高效绝缘材料，也可以用于
制备轻型材料和具有特殊性质的复合材料。
这两种材料都在不同领域展现出了广泛的应用潜力，吸引了许多科研工作者的关注。
研究和开发这些材料有助于改进现有技术和开发新型材料应用。
新型纳米功能材料—碳化硅
激光辐照硅烷气体 分子(SiH4)时．硅烷分子很容易热解
热解生成的气构硅Si(g)在一定温度和压力条件下开始成核和 生长，形成纳米微粒。
特点: 该法具有清洁表面、粒子大小可精确控制、无粘结、粒度分 布均匀等优点，并容易制备出几纳米至几十纳米的非晶态或 晶态纳米微粒。
该法制备超细微粉是近几年兴起的。 激光束照在反应气体上形成了反应焰， 经反应在火焰中形成微粒，由氩气携 带进入上方微粒捕集装置。该法利用 反应气体分子(或光敏剂分子)对特定波 长激光束的吸收，引起反应气体分子
激光光解(紫外光解或红外多光于光解)、
激光热解、激光光敏化和激光诱导化 学合成反应，在一定工艺条件下(激光 功率密度、反应池压力、反应气体配 比和流速、反应温度等)，获得纳米粒 子空间成核和生长。
新型纳米功能材料——碳化硅
姓名：`` 学号：``
概 述
纳米碳化硅是高温，高频和高压等苛刻环境下理想的结构 和功能材料，在航天、国防和原子能领域有重要的作用。纳米 碳化硅的性能在很大程度上取决于其结构和形貌，不同的应用 背景要求具有不同的结构和形貌的纳米材料。碳化硅纳米线具 有良好的弹性和柔韧性，是一种比碳化硅纳米晶须性能更好的 金属，陶瓷和树脂复合材料增强剂；而定向排列的碳化硅纳米 线具有非常低的场发射性能，是真空微电子器件的一种理想的 阳极材料；纳米结构的多孔碳化硅材料具有良好的蓝光发光性 能和电磁损耗性能，是一种非常有前途的蓝光发光材料和军用 吸波材料。
纳米材料制备途径
｛
从小到大: 原子团簇纳米颗粒 从大到小: 固体微米颗粒纳米颗粒
目前纳米材料制备常采用的方法: 气相法 蒸发-冷凝法 化学气相反应法
(按物态分类)
液相法
沉淀法 喷ቤተ መጻሕፍቲ ባይዱ法
碳化硅纳米线 吸波
碳化硅纳米线吸波
近年来，碳化硅纳米线作为一种新型材料，备受研究者的关注。
这种材料具有很强的机械强度和热稳定性，而且还具有很好的导电性和光学性能。
除此之外，碳化硅纳米线还具有很好的吸波性能。
这意味着碳化硅纳米线可以被用作电磁波的吸收材料，具有很好的应用前景。
在研究中，研究人员通过化学气相沉积法制备了碳化硅纳米线。
通过对其吸波性能的测试，研究人员发现，碳化硅纳米线具有很好的吸波性能，能够在较宽的频率范围内吸收电磁波。
这是因为碳化硅纳米线的结构具有很强的多孔性，能够有效地吸收电磁波。
此外，研究人员还研究了碳化硅纳米线的吸波性能与其尺寸和形状的关系。
他们发现，碳化硅纳米线的尺寸和形状对其吸波性能有着很大的影响。
尤其是在一些特定的频率范围内，碳化硅纳米线的形状能够对其吸波性能产生很大的影响。
因此，研究人员认为，碳化硅纳米线作为一种新型吸波材料，具有很好的应用前景。
未来，他们将继续深入研究碳化硅纳米线的吸波性能及其在电磁波领域的应用。
- 1 -。
一维碳化硅纳米材料的制备、表征及性能研究实验
学习总结一一维碳化硅材料的特点及性能特点：禁带宽度大、击穿电场厂高、热稳定性好、耐腐蚀、高强度、热导率和饱和电子漂移速度大性能：在高温、高频、强辐射、大功率等条件下具有良好的性能，包括电学性能、场发射性能发光性能、光催化性能以及力学性能。
二一维碳化硅纳米材料的制备方法1、碳纳米管模板法用SiO气体和碳纳米管制备SiC纳米棒，反应方程式为SiO（g）+ C（nanotubes）→SiC（nanorobs）+ CO（g）SO（g）+ CO（g）→SC（s）+ CO2（g）C（nanotubes）+ CO2（g）→CO（g）2、电弧放电法用直径为8mm的石墨棒作为阴极，直径为6mm的复合材料棒作为阳极，然后在样机上钻一个4mm×15mm的孔，将石墨粉、硅粉和铁粉以5：1：1的比率填入孔内并压紧。
将电极放入石英管并置于去离子水中，在低压下进行电弧放电，最后在石英管内壁得到SiC／SiO X纳米电缆。
3、化学气相沉积法（CVD）将5g聚碳硅烷研磨成粉粉末后放入陶瓷坩埚，然后将装好反应原料的坩埚和石墨片基底同时置于管式炉中；以流动的氩气作为保护气，将温度升至1200o C后保温2h，聚碳硅烷分解生成的气体不断反应沉积,最后在石墨片上得到大量的SiC纳米线。
4、激光烧蚀法将SiC陶瓷靶材（25mm ×25mm ×5mm）置于管式炉中央，然后把在硝酸铁溶液2天的石墨基底放在炉子的末端。
抽真空使炉内压强小于1.33Pa，以流速为50cm3／min的氩气作为保护气，以7o C／min的速率将炉温升至1100o C，管式炉存在温度梯度，即中央温度最高，末端石墨基底处温度约为900o C 。
使用脉冲的KrF准分子激光器为光源照射SiC陶瓷靶材2h，最后在石墨基材上得到SiC纳米线。
5、溶胶-凝胶碳热还原法用溶胶-凝胶工艺制备碳源／硅源混合凝胶，即SiC前驱体的制备；混合凝胶在高温下碳热还原合成SiC纳米线。
碳化硅量子点
碳化硅量子点
碳化硅量子点是一种纳米材料，具有优良的光学性能和稳定性。
以下是对碳化硅量子点的详细介绍：
1. 合成与改性：碳化硅量子点可以通过一步法完成合成和表面改性。
这种方法使得量子点的半径小于激子波尔半径，从而引发量子限制效应并产生光致发光。
此外，对碳化硅量子点的微观结构、光学性质和理化性质进行了表征。
2. 结构与性质：碳化硅量子点接近球形，尺寸分布为1-8纳米，平均直径约为3纳米。
在所有样品中，没有发现大于8纳米的碳化硅量子点或聚集的颗粒。
这表明封闭反应室方法有助于生成更小的碳化硅纳米颗粒。
此外，碳化硅量子点具有生物相容性，光学性能优良且稳定性强，不易淬灭，禁带宽度较宽，使其更容易蓝移到可见光区。
3. 应用前景：碳化硅量子点具有潜在的应用价值，如作为活体细胞多目标荧光标记及长时程示踪材料。
由于它们的稳定性、生物相容性和光学性质，碳化硅量子点有望在生物医学领域发挥重要作用。
4. 发光机制：尽管碳化硅纳米材料的发光机制尚未完全理解，但研究表明，碳化硅量子点的光致发光与其自身的性质有关。
此外，为了克服碳化硅量子点做成固体薄膜时的团聚问题，研究者探索了多种方法，并制备出多种形式的碳化硅量子点复合纳米结构。
例如，鉴定了碳化硅量子点在430nm左右的蓝光发射来源于表面C=O相关缺陷，并与-OH和-C=O键间的相互作用有关。
同时，发现碳化硅量子点表面的Si-Si单键相关缺陷也能引起发光。
总之，碳化硅量子点是一种具有独特光学性能和稳定性的纳米材料，有望在生物医学和其他领域发挥重要作用。
然而，关于其发光机制和具体应用仍需进一步研究和探索。
碳化硅纳米纤维用途
碳化硅纳米纤维用途碳化硅纳米纤维啊，那可是个超级厉害的“小家伙”。
如果把材料世界比作一个超级英雄的大联盟，那碳化硅纳米纤维就是其中低调又超有实力的那一个。
你知道它像什么吗？就像微观世界里的蜘蛛侠丝，细得不得了，却有着超强的本事。
在航空航天领域，它就像一个默默守护的小卫士。
飞机火箭这些“大家伙”在天上飞的时候，环境可恶劣啦，就像在枪林弹雨中穿梭一样。
而碳化硅纳米纤维呢，它能像给这些飞行器穿上了一层超级坚韧的铠甲，抵御高温、高压这些“坏蛋”的攻击。
不管是再炽热的火焰还是巨大的压力，它都能轻松应对，仿佛在说：“哼，这些小喽啰能奈我何。
”在电子设备里，碳化硅纳米纤维就像是一个超级小精灵。
现在的电子设备越来越小，功能却越来越强大，就像把一个小宇宙装进了一个小盒子里。
碳化硅纳米纤维在其中起着至关重要的作用，它像是一个指挥交通的小交警，让电子能够高效地跑来跑去，保证设备运行得又快又稳。
如果没有它，电子设备可能就会像一个乱成一团的菜市场，电子们到处乱窜，设备也会变得又慢又容易出故障。
而且呀，它在能源领域也是个大明星呢。
想象一下，电池就像一个小仓库，储存着能量。
碳化硅纳米纤维就像是仓库里最聪明的管理员，它能够让能量的存储和释放变得更加高效。
它就像一把神奇的钥匙，打开了提高电池性能的大门。
有了它，电池就像被打了一针强心剂，续航能力大大提升，就好像从一个只能跑一小段路的小蜗牛变成了可以长途跋涉的骏马。
在汽车制造方面，碳化硅纳米纤维就像汽车的健康小顾问。
现在的汽车发动机就像一个大火炉，工作的时候热得不行。
碳化硅纳米纤维就像给发动机敷上的一块超级凉爽的冰毛巾，能够快速散热，让发动机保持良好的工作状态。
要是没有它，发动机可能就会像一个中暑的人，晕乎乎的，汽车也就跑不动啦。
碳化硅纳米纤维还是环保领域的小能手。
它就像一个小小的环境清洁工，在处理污染方面有着独特的本事。
比如说在处理废气的时候，它就像一个超级滤网，把那些有害的东西统统拦住，只让干净的气体通过，就像一个严格的门卫，只放好人进门一样。
β相纳米碳化硅
β相纳米碳化硅
摘要：
1.β相纳米碳化硅的定义和特点
2.β相纳米碳化硅的制备方法
3.β相纳米碳化硅的应用领域
4.β相纳米碳化硅的发展前景
正文：
β相纳米碳化硅是一种具有高硬度、高热导率和高热稳定性的先进材料，广泛应用于工业、航空航天、电子等领域。
首先，让我们来了解一下β相纳米碳化硅的定义和特点。
β相纳米碳化硅是由碳和硅元素组成的一种化合物，其晶体结构属于β相，具有六方最密堆积结构。
这种材料的独特之处在于其纳米级别的粒子尺寸和优异的物理性能。
那么，如何制备β相纳米碳化硅呢？目前，制备β相纳米碳化硅的方法主要有气相沉积法、液相沉淀法和固相法等。
这些方法各有优缺点，研究人员在不断探索更高效、更经济的制备方法。
在众多应用领域中，β相纳米碳化硅在工业领域的应用尤为广泛。
例如，它可以作为磨料、切削工具和涂层材料等。
此外，在航空航天领域，β相纳米碳化硅因其高热稳定性和耐高温性能而备受青睐。
在电子领域，β相纳米碳化硅的高热导率使其成为优秀的散热材料。
面对日益严重的资源和环境问题，发展新型纳米材料已成为当务之急。
β相纳米碳化硅作为一种具有广泛应用前景的纳米材料，必将在未来发挥重要作
用。
从制备技术的不断进步，到应用领域的不断拓展，β相纳米碳化硅的发展前景值得期待。
总之，β相纳米碳化硅作为一种具有优异物理性能的纳米材料，其制备和应用已成为材料科学领域的研究热点。
《2024年碳化硅纳米管光电性能的理论研究》范文
《碳化硅纳米管光电性能的理论研究》篇一一、引言碳化硅（SiC）纳米管因其独特的物理和化学性质，近年来在光电领域受到了广泛的关注。
作为一种宽禁带半导体材料，SiC 纳米管展现出优异的光电性能，如高电子迁移率、高光学透明度以及良好的热稳定性等。
本文旨在深入探讨碳化硅纳米管的光电性能，从理论角度对其性质和潜在应用进行解析。
二、碳化硅纳米管的制备与结构碳化硅纳米管的制备通常采用化学气相沉积法、激光烧蚀法等方法。
这些方法能够产生具有不同直径和长度的碳化硅纳米管，其结构特点为具有类似石墨烯的层状结构，同时具有独特的管状形态。
三、光电性能的理论研究1. 光学性能：碳化硅纳米管的光学性能主要表现在其宽禁带和高光学透明度。
通过第一性原理计算和量子力学模拟，我们可以分析其能带结构、光吸收系数以及光发射特性等。
此外，还可以研究其光学响应与波长、温度等因素的关系。
2. 电学性能：碳化硅纳米管的电学性能主要体现在其高电子迁移率和良好的导电性上。
通过理论计算，我们可以分析其电子结构、电子迁移率以及载流子传输特性等。
此外，还可以研究其电学性能与材料结构、杂质浓度等因素的关系。
四、影响因素分析1. 直径和长度：碳化硅纳米管的直径和长度对其光电性能具有显著影响。
通过理论模拟和实验验证，我们可以发现随着直径和长度的变化，其光学和电学性能会相应发生变化。
这为实际应用中，针对特定需求调整纳米管性能提供了重要依据。
2. 掺杂：通过掺杂其他元素或化合物，可以改变碳化硅纳米管的电学和光学性能。
例如，掺杂稀土元素可以增强其发光性能，而掺杂其他半导体材料可以改变其导电性能。
这为开发新型光电材料提供了思路。
五、潜在应用领域1. 光电器件：由于碳化硅纳米管具有优异的光电性能，可应用于光电器件领域，如太阳能电池、LED等。
通过优化其光电性能，可以提高器件的效率和稳定性。
2. 生物医学：碳化硅纳米管的高光学透明度和良好的生物相容性使其在生物医学领域具有潜在应用价值。
纳米碳化硅
纳米碳化硅简介纳米碳化硅（nano-SiC）是一种由纳米级碳化硅颗粒组成的材料。
它具有优异的热导率、机械强度和化学稳定性，因此在多个领域具有广泛的应用前景。
本文将介绍纳米碳化硅的制备方法、性质特点以及应用领域等内容。
制备方法纳米碳化硅的制备方法主要有以下几种：碳热还原法碳热还原法是一种常用的制备纳米碳化硅的方法。
首先，将硅源和碳源混合，然后在高温条件下进行还原反应，生成纳米碳化硅颗粒。
该法制备的纳米碳化硅具有较高的纯度和较小的颗粒尺寸。
化学气相沉积法化学气相沉积法是一种利用化学反应在气相中沉积纳米颗粒的方法。
在反应室中，通过控制反应气体的流量和温度，使硅源和碳源在气相中反应生成纳米碳化硅颗粒。
该法可以制备具有较均匀尺寸和较高纯度的纳米碳化硅。
溶胶凝胶法溶胶凝胶法是一种通过溶胶化合物在溶液中聚合形成凝胶，并通过热处理得到纳米颗粒的方法。
该方法制备的纳米碳化硅具有较高的纯度、较小的颗粒尺寸和均匀的形貌。
性质特点纳米碳化硅具有以下主要性质特点：优异的热导率由于纳米碳化硅颗粒之间的结构紧密，纳米碳化硅具有较高的热导率。
其热导率可达到150~200 W/m·K，比传统的热导介质如铝氧化物（Al2O3）和氮化铝（AlN）高出数倍。
高温稳定性纳米碳化硅具有良好的高温稳定性，可在高温环境下保持结构和性质的稳定。
这使得纳米碳化硅在高温应用中具有较大的优势，例如在航天器热控系统、高温传感器等领域的应用。
强度优异纳米碳化硅具有较高的力学强度和硬度。
其硬度可达到26~30 GPa，比大多数陶瓷材料和金属材料高出一个数量级。
这使得纳米碳化硅在耐磨、防护和结构材料等领域具有广泛的应用前景。
优良的化学稳定性由于纳米碳化硅的晶格结构稳定，其在酸碱等强腐蚀性环境中的化学稳定性较好。
这使得纳米碳化硅在化工、电子器件等领域的应用具有潜力。
应用领域由于纳米碳化硅具有优异的性质特点，因此在多个领域具有广泛的应用前景：功能性陶瓷材料纳米碳化硅可用于制备高性能的陶瓷材料。
SiC
SiC是Ⅳ-Ⅳ族二元化合物，也是元素周期表Ⅳ族元素中唯一稳定存在的固态化合物。
4) SiC 是唯一可以通过氧化生长SiO2的化合物半导体材料，容易与当前成熟的硅基集成电路工艺相兼容。
SiC 的氧化层与Si 器件中的SiO2具有相似的作用，如作为工艺过程的掩膜、器件结构中的绝缘层、以及器件表面的钝化层等。
1.3.2 我国SiC 单晶发展进程我国在SiC 单晶的研究起步较晚，但是发展较快。
目前研究SiC 单晶的主要单位有中科院物理所、中科院上海硅酸盐研究所以及山东大学。
1996 年底，“863”专组设立SiC 单晶生长项目，并由上海硅酸盐研究所承担，开始了国内PVT 法生长SiC 单晶的研究。
他们的研究主要是由控制生长工艺(比如生长温度、温度梯度、生长室压力以及载气压力等)入手，从而改进晶体的质量，增大晶体的尺寸。
2008年，“半钟罩”式中频感应SiC 晶体生长炉研制项目通过验收。
山东大学晶体材料国家重点实验室生长的直径3 英寸的SiC 单晶，2 英寸半绝缘SiC 单晶衬底达到“开盒即用”的水平。
同时，完成了大直径SiC 单晶的生长、切割、磨抛、清洗和封装的全部工艺设计，具备了小批量生产的能力。
中国科学院物理研究所解决了SiC 晶体生长的某些关键问题，在SiC 晶体生长尤其是微管控制和多型性控制技术上获得重要进展，成功地生长出高质量2 英寸6H–和4H–SiC 晶体，晶体的微管密度最低达20/cm2。
2006 年8 月，物理研究所与合作伙伴共同成立了天科合达蓝光半导体公司，该公司的研发中心在物理所，生产基地在新疆石河子，加工中心在苏州技术研究院。
2007 年11 月，研发中心已经具备5000 片SiC 晶片的产能，并已收到了日本本田公司的大额订单；生产基地在新疆石河子，2008 年12 月安装运行48 台晶体生长炉，届时将达到每年100000 片SiC 晶体的生长产能，2009 年12 月将安装运行100 台晶体生长炉。
纳米碳化硅吸波剂添加剂量标准
纳米碳化硅吸波剂添加剂量标准
纳米碳化硅吸波剂是一种常用的材料，用于吸收电磁波，广泛应用于电子设备、通信设备等领域。
在使用纳米碳化硅吸波剂时，添加剂量是一个非常重要的因素，直接影响到吸波效果。
本文将讨论纳米碳化硅吸波剂添加剂量的标准。
首先，需要明确的是，纳米碳化硅吸波剂的添加剂量应该根据具体情况而定。
不同的应用场景和要求，需要不同的添加剂量。
一般来说，添加剂量越大，吸波效果越好，但同时也会增加成本和材料的重量。
其次，对于一般情况下的应用场景，纳米碳化硅吸波剂的添加剂量应该不少于5%。
这个数值是经过实验验证得出的，可以
保证较好的吸波效果。
当然，如果需要更高的吸波效果，可以适当增加添加剂量。
除了应用场景外，纳米碳化硅吸波剂的添加剂量还受到其他因素的影响。
例如，纳米碳化硅吸波剂的粒径、形状、表面处理等因素都会影响添加剂量。
在选择纳米碳化硅吸波剂时，需要根据具体情况综合考虑这些因素。
总之，纳米碳化硅吸波剂添加剂量标准不少于5%。
但具体应
用场景和要求不同，需要根据实际情况进行调整。
在选择纳米
碳化硅吸波剂时，需要综合考虑多种因素，以达到最佳的吸波效果。
矿产
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
