内啮合齿轮参数计算
内啮合齿轮泵排量计算公式

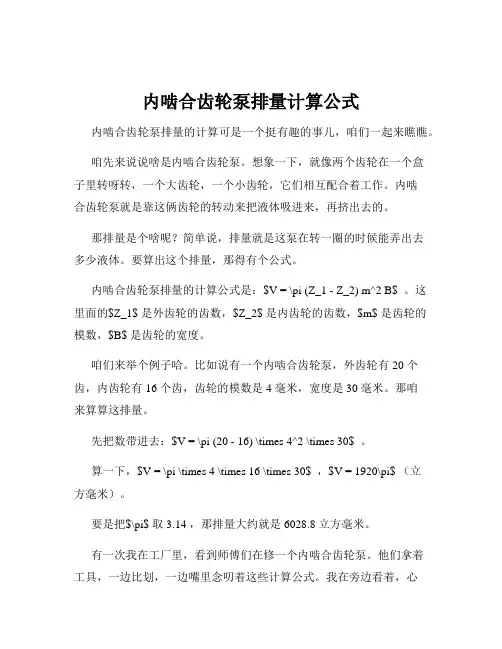

内啮合齿轮泵排量计算公式内啮合齿轮泵排量的计算可是一个挺有趣的事儿，咱们一起来瞧瞧。
咱先来说说啥是内啮合齿轮泵。
想象一下，就像两个齿轮在一个盒子里转呀转，一个大齿轮，一个小齿轮，它们相互配合着工作。
内啮合齿轮泵就是靠这俩齿轮的转动来把液体吸进来，再挤出去的。
那排量是个啥呢？简单说，排量就是这泵在转一圈的时候能弄出去多少液体。
要算出这个排量，那得有个公式。
内啮合齿轮泵排量的计算公式是：$V = \pi (Z_1 - Z_2) m^2 B$ 。
这里面的$Z_1$ 是外齿轮的齿数，$Z_2$ 是内齿轮的齿数，$m$ 是齿轮的模数，$B$ 是齿轮的宽度。
咱们来举个例子哈。
比如说有一个内啮合齿轮泵，外齿轮有 20 个齿，内齿轮有 16 个齿，齿轮的模数是 4 毫米，宽度是 30 毫米。
那咱来算算这排量。
先把数带进去：$V = \pi (20 - 16) \times 4^2 \times 30$ 。
算一下，$V = \pi \times 4 \times 16 \times 30$ ，$V = 1920\pi$ （立方毫米）。
要是把$\pi$ 取 3.14 ，那排量大约就是 6028.8 立方毫米。
有一次我在工厂里，看到师傅们在修一个内啮合齿轮泵。
他们拿着工具，一边比划，一边嘴里念叨着这些计算公式。
我在旁边看着，心里可好奇了。
师傅看我一脸懵，就笑着跟我说：“小伙子，这排量计算可重要啦，算不对，这泵工作起来就不得劲。
”我当时就想，这小小的公式，还真能决定这么大一个泵的工作效果。
在实际应用中，准确计算内啮合齿轮泵的排量那是相当关键的。
要是排量算小了，泵的输出流量不够，机器可能就没法正常工作；要是算大了，又可能造成浪费，增加成本。
所以呀，咱们得把这个公式记牢，用准。
总之，内啮合齿轮泵排量计算公式虽然看起来有点复杂，但只要咱们弄清楚每个参数的含义，多做几道题，多观察观察实际的例子，就一定能掌握好，让它为咱们的工作和学习服务。
KISSsoft 2018 简易计算示例-内啮合直齿圆柱齿轮寿命及静强度计算
KISSsoft 2018 简易计算示例-内啮合直齿圆柱齿轮寿命及静强度计算
内齿圈采用40Cr钢制造并经高频淬火，A型齿面齿根均淬火，表面硬度均应在50HRC以上。
目的：
确定其最佳的变位系数，计算校核其理论寿命
最大过载载荷
静载荷时的安全系数
软件操作过程：
1，双击Cylindrical gear pair.进入参数填写截面（右侧）。
2，现在Basic data中填写齿轮信息，（齿轮中心距，也可以点击右侧的按钮自动计算出）：【因为是内啮合，所以内齿圈的齿数需要填写成复制。
如下截图中箭头所示】
也可以进入Data base tool中，根据需要添加自己需要的材料用以计算：
3，点击下图按钮进入齿轮变位系数确认界面：
4，选择第一种方式计算变位系数。
点击OK。
得到推荐的变位系数。
5，填写Rating标签页中填写载荷和计算信息：
6，点击下图中的计算按钮即可计算齿轮寿命情况。
计算结果如下：（理论寿命满足使用要求）
Internal_gear_cal
culation-report1.pdf 计算最大载荷，按静载荷计算：
1，将计算方法改成Static calculation，点击计算按钮（前面第6部用到的按钮）
此时会出现如下提示，在计算静载荷时，软件会自动将需求寿命改成0小时，如下截图：
计算结果如下：
Internal_gear_cal culation-report-stati。
齿轮齿形的最基本参数概念和关系公式
齿轮的基本齿形参数概念（仅圆柱直齿轮）
分度圆直径：d（d1和d2）
齿数：z（z1和z2）
模数：m（2个相啮合的齿轮，模数是相等的）
压力角：α（2个相啮合的齿轮，压力角是相等的）
齿根圆直径：df（df1和df2）
齿顶圆直径：da（da1和da2）
基圆直径：db（db1和db2）
齿高：h
齿顶高：ha
齿根高：hf
齿厚：s
齿距：p
中心距：a
上述齿轮参数的相互关系如下：
d=mz
p=圆周长/齿数=πd/z=π（mz）/z=πm
s=p/2=πm/2
h=ha+hf
a=（d2+d1）/2【外啮合齿轮】，a=（d2-d1）/2【内啮合齿轮】
cosα=基圆半径/分度圆半径=（db/2）/（d/2）=db/d
ha=m*齿顶高系数
hr=m*齿根高系数
理论啮合线长度，是两个齿轮基圆的内公切线长度。
实际啮合线长度，是两个齿轮的齿顶圆截取理论啮合线的长度。
【可以用做图法求得】。
关于标准齿轮的公式计算-基本公式
关于标准齿轮的公式计算：
标准齿轮传动的几何计算
注：有“±”或“”号处，上面的符号用于外啮合，下面的符号用于内啮合。
图1 端面重合度εa
注：
1、本图适用于a（或a n）＝20°的各种平行轴齿轮传动。
对于外啮合的标准齿轮和高变位齿轮传动，使用图2则更为方便。
2、使用方法：按αt′和d a1
d1′查εα1
z1
出，按αt′和d a2
d2′
查出εα2
z2
，则εα=z1(εα1
z1
)±z2(εα2
z2
)，式中“+”用于外啮
合，“-”用于内啮合。
3、αt′可由图3查得。
图2 外啮合标准齿轮传动和高变位齿轮传动的端面
重合度εα（a=a n＝20°、ℎa∗=ℎan∗=1）
注：使用方法如下。
1．标准齿轮（ℎa1=ℎa2=m n）：按z1和β查出εα1，按z2和β查出εα2，εα=εα1+εα2
2。
和β查出εα1，按和β查出εα2，2．高变位齿轮[ℎa1=(1+x n1)m n、ℎa2=(1−x n1)m n]：按z1
1+x n1
εα=(1+x n1)εα1+(1−x n1)εα2。
图3 端面啮合角αwt(αp=20°)。
齿轮各参数计算公式知识讲解
齿轮各参数计算公式13-1什么是分度圆？标准齿轮的分度圆在什么位置上？ 13-2 一渐开线，其基圆半径r b = 40 mm ,试求此渐开线压力角 =20。
处的半径r 和曲率半径p的大小。
13-3有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径 da = 106.40 mm ,齿数z=25,问是哪一种齿制的齿轮，基本参数是多少？13-4两个标准直齿圆柱齿轮，已测得齿数 z i = 22、z 2 = 98,小齿轮齿顶圆直径d ai = 240 mm ,大 齿轮全齿高h = 22.5 mm ,试判断这两个齿轮能否正确啮合传动 ？名称 代号 计算公式 模数 m m=p/n =d/z=da/(z+2)(d 为分度圆直径齿距 P p= n m=t d/z 齿数 z z=d/m=n d/p 分度圆直径 d d=mz=da-2m齿顶圆直径 da da=m(z+2)=d+2m=p(z+2)/ n 齿根圆直径 df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶咼 ha ha=m=p/n 齿根高 hf hf=1.25m齿高 h h=2.25m 齿厚 s s=p/2= n m/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数 k k=z/9+0.5公法线长度ww=m[2.9521(k-0.5)+0.014z]模数齿轮计算公式 ,z 为齿数）13-5有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z i = 19、Z2 = 81,模数m= 5 mm,压力角=20°若将其安装成a' = 250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少？13-6已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数Z1 = 21、Z2 = 66,模数m =3.5 mm,压力角 =20°正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
齿轮参数
2.齿轮的三个公差组精度等级不同
7 -
6
-
6
G
M
GB 10095-88
齿厚下偏差 齿厚上偏差 第Ⅲ公差组的精度等级 第Ⅱ公差组的精度等级 第Ⅰ公差组的精度等级
推荐的检验项目
项 目 5～8 Ⅰ Ⅱ Ⅲ F‵1 f‵1 Fp ff、fpt 检 7～9 F‵1、Fw f‵1 验 组 7、8 Fr、Fw ff、fpb 9、10 Fp fpt、fpb
齿轮
齿坯公差
齿轮精度等级 孔 轴 顶圆直径 不作测量基准 基准面的径向园跳动 尺寸公差 形状公差 尺寸公差 形状公差 作测量基准 5 IT5 IT5 IT7 6 IT6 IT5 IT8
表14-1-46
7 IT7 IT6 IT8 8 IT7 IT6 IT8 9 IT8 IT7 IT9
IT11，但不大于0.1mm 见表14-1-47
hf=(han*+cn*)
d1)=0.5m(z2±z1)/cosβ db1=d1cosα t db2=d2cosα t
值
1=arccos(db1/da1)
2=arccos(db2/da2)
z1(tgα t1-tgα t)± tgα t)]
或14-1-10查出
β =bsinβ /(π mn)
ξ γ =ξ a+ξ β
标准齿轮传动几何计算

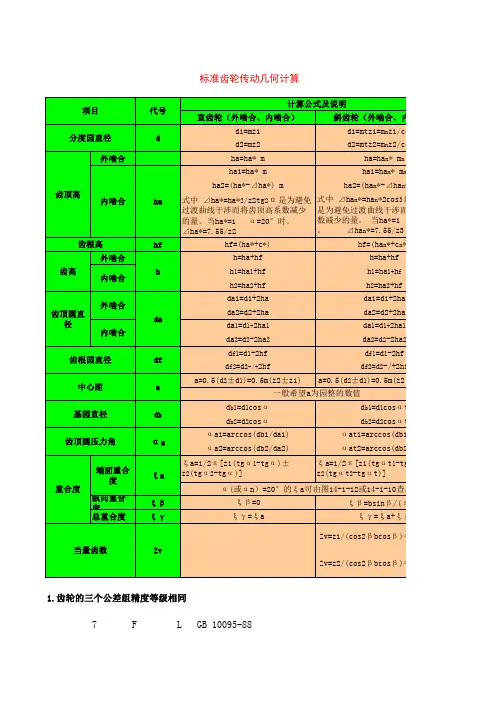

项目 分度园直径 外啮合 代号 d 计算公式及说明 直齿轮（外啮合、内啮合） d1=mz1 d2=mz2 ha=ha* m ha1=ha* m ha2=(ha*-⊿ha*) m 齿顶高 内啮合 ha 式中 ⊿ha*=ha*2/z2tg2α 是为避免 过渡曲线干涉而将齿顶高系数减少 的量。当ha*=1 α =20°时。 ⊿ha*=7.55/z2 hf=(ha*+c*) h=ha+hf h h1=ha1+hf h2=ha2+hf da1=d1+2ha da 内啮合 齿根园直径 中心距 基园直径 齿顶圆压力角 df a db da2=d2+2ha da1=d1+2ha1 da2=d2-2ha2 df1=d1-2hf df2=d2-/+2hf a=0.5(d2±d1)=0.5m(z2±z1) db1=d1cosα db2=d2cosα α a1=arccos(db1/da1) α a2=arccos(db2/da2) ξ a=1/2π [z1(tgα 1-tgα )± z2(tgα 2-tgα )] ξ β =0 ξ γ =ξ a 斜齿轮（外啮合、内啮合） d1=mtz1=mnz1/cosβ d2=mtz2=mnz2/cosβ ha=han* mn ha1=han* mn ha2=(han*-⊿han*) mn 式中 ⊿han*=han*2cos3β /z2tg2α 是为避免过渡曲线干涉而将齿顶高系 数减少的量。 当ha*=1 α =20°时 。 ⊿han*=7.55/z3 hf=(han*+cn*) h=ha+hf h1=ha1+hf h2=ha2+hf da1=d1+2ha da2=d2+2ha da1=d1+2ha1 da2=d2-2ha2 df1=d1-2hf df2=d2-/+2hf a=0.5(d2±d1)=0.5m(z2±z1)/cosβ db1=d1cosα t db2=d2cosα t α at1=arccos(db1/da1) α at2=arccos(db2/da2) ξ a=1/2π [z1(tgα t1-tgα t)± z2(tgα t2-tgα t)] ξ β =bsinβ /(π mn) ξ γ =ξ a+ξ β Zv=z1/(cos2β bcosβ )≈z1/cos3β 当量齿数 Zv Zv=z2/(cos2β bcosβ )≈z2/cos3β 一般希望a为园整的数值
内啮合齿轮参数计算
内啮合齿轮参数计算已知：m＝2.5、Z1＝15、Z2＝19、α0＝28°、ha*＝1.0、C*＝0.25、π＝3.14159 分度圆d1＝m×Z1＝37.5 mm （外齿轮）d 2＝m×Z2＝47.5 mm （内齿轮）基圆d b1＝m×Z1×cosα0＝33.1105 mmd b2＝m×Z2×cosα0＝41.9400 mm基节t b1＝t b2＝π×m×cosα0＝6.9346 mm齿顶高ha1＝ha*×m＝2.5 mmha2＝ha*×m＝2.5 mm齿根高h f1＝(ha*＋C*)m＝3.125 mmh f2＝(ha*＋C*)m＝3.125 mm齿顶圆直径 da1＝d1＋2 ha1＝42.5 mmda2＝d2－2 ha2＋Δda＝42.9949 mmΔda＝2 ×ha*2×m÷Z2÷tgα0齿根圆直径d f1＝d1－2 h f1＝31.25 mmd f2＝d2＋2 h f2＝53.75 mm全齿高h1＝ha1＋h f1＝5.625 mmh 2＝（d f2－da2）÷2＝5.375 mm齿顶圆压力角αa1＝arccos(d b1÷da1)＝38.824442°αa2＝arccos(d b2÷da2)＝12.718233°重合度ε＝(1÷2π)×[Z1 (tgαa1－tgα0) －Z2 (tgαa2－tgα0)]＝1.577 中心距a＝m÷2×（Z2－Z1）÷2＝5 mm齿顶厚Sα1＝da1×(π÷2÷Z1＋invα0－invαa1)＝0.8724 mmSα2＝da2×(π÷2÷Z2－invα0－invαa2)＝1.5452 mm齿顶厚对应角度αd1＝360÷(da1×π÷Sα1)＝2.352229°αd2＝360÷(da2×π÷Sα2)＝4.118326°分度圆弧齿厚S1＝m×(π÷2)＝3.927 mmS 2＝m×(π÷2)＝3.927 mm公法线长W1＝m×cosα0×[π×(K1－0.5)＋Z1×invα0]＝18.7609 mm W2＝m×cosα0×[π×(K2－0.5)＋Z2×invα0]＝19.1408 mm K1＝Z×α0÷180＋0.5＝2.833 K2＝Z×α0÷180＋0.5＝3.455K: 四舍五入取整数。
啮合角公式的计算公式
啮合角公式的计算公式
啮合角是指两个相邻齿轮啮合时，齿轮轴线上的夹角。
在机械传动中，啮合角的大小对于齿轮传动的传动比和传动效率有着重要的影响。
因此，了解和计算啮合角是非常重要的。
啮合角的计算公式如下：
cos(α) = (m1 + m2) / (2 z)。
其中，α为啮合角，m1和m2分别为两个相邻齿轮的模数，z为齿数。
在这个公式中，模数是齿轮的一个重要参数，它表示齿轮齿廓的大小。
模数越大，齿轮的齿廓越大，传递的力也就越大。
而齿数则表示齿轮上的齿的数量，齿数越多，齿轮的直径也就越大。
通过这个公式，我们可以计算出啮合角的大小，从而进一步分析齿轮传动系统的性能。
在实际应用中，啮合角的大小会受到很多因素的影响，比如齿轮的精度、齿轮的装配质量、传动系统的工作条件等等。
因此，在计算啮合角的时候，我们需要考虑这些因素，以确保计算结果的准确性。
除了啮合角的计算公式外，还有一些相关的公式和理论，比如齿轮传动的传动比计算公式、齿轮传动的效率计算公式等等。
这些公式和理论都是齿轮传动设计和分析中非常重要的内容，可以帮助工程师们更好地设计和优化齿轮传动系统。
在实际工程中，啮合角的计算和分析是非常重要的。
通过对啮合角的计算和分析，我们可以更好地理解齿轮传动系统的工作原理和性能特点，从而为齿轮传动系统的设计和优化提供重要的参考依据。
总的来说，啮合角公式的计算公式是齿轮传动设计和分析中非常重要的内容，通过对啮合角的计算和分析，我们可以更好地理解齿轮传动系统的工作原理和性能特点，为齿轮传动系统的设计和优化提供重要的参考依据。
齿轮啮合角计算公式
齿轮啮合角计算公式齿轮啮合是机械传动中最常用的形式之一。
在齿轮传动中，齿轮的啮合是极为重要的一个环节，它关系到齿轮传动的可靠性和精度。
啮合角的计算是齿轮设计和制造的重要内容之一。
本文将介绍齿轮啮合角计算公式及其在齿轮设计中的应用。
一、齿轮啮合角的概念及计算方法1.齿轮啮合角的定义：齿轮啮合角是指齿轮齿顶间的角度，一般用β表示。
如下图所示：图中，β表示啮合角，α表示压力角，θ表示齿轮轴的夹角。
2.齿轮啮合角的计算方法：齿轮啮合角的计算与齿轮的参数有关，其中包括齿数z、模数m、压力角α、齿顶高h等参数。
齿轮啮合角的计算公式如下：β =arccos[(cosθ−cosαcosθcosα−sinθsinα)/sinαsinθ]其中，arccos为反余弦函数，cos和sin为余弦函数和正弦函数。
这个公式看起来比较复杂，但计算机等工具已经广泛应用于齿轮设计中，基本不需要手算，只需要输入不同参数就可以计算出齿轮啮合角。
二、齿轮啮合角计算公式的应用1.优化齿轮设计：齿轮啮合角的计算能够对齿轮的设计和制造带来重要的影响。
在齿轮设计的过程中，计算齿轮啮合角需要考虑多个参数，包括齿轮轴的夹角、齿轮的模数、齿数和压力角等参数。
在不同的设计要求下，齿轮啮合角的值也会有所不同，因此需要根据不同的要求和条件选择合适的计算公式。
2.提高传动精度：齿轮啮合角的计算与齿轮传动的精度密切相关。
啮合角的大小决定了齿轮点彼此交汇的位置，因此可以影响齿轮传动的精度和稳定性。
如果齿轮啮合角过大或者过小，都容易导致啮合失效，甚至引起齿轮传动的故障。
通过对齿轮啮合角的计算和优化，可以使齿轮的啮合更加精确、稳定。
3.减少齿轮噪声：齿轮噪声是齿轮传动中常见的问题之一。
齿轮啮合角的大小对齿轮传动的噪声有一定的影响。
当啮合角太小或太大时，会增加齿轮的噪声。
因此，通过计算齿轮啮合角并进行优化，可以有效减少齿轮传动的噪声。
内啮合齿轮泵参数计算公式_概述说明以及解释
内啮合齿轮泵参数计算公式概述说明以及解释1. 引言1.1 概述内啮合齿轮泵是一种广泛应用于液压传动系统中的重要元件。
它通过两个啮合的齿轮在壳体内部的运动，实现了液体的吸入和排出过程。
内啮合齿轮泵具有结构简单、工作可靠、体积小等优点，在各个领域都有着重要的应用。
1.2 文章结构本文将从以下几个方面对内啮合齿轮泵参数计算公式进行概述、说明和解释。
首先，我们会介绍内啮合齿轮泵的基本情况和参数计算的重要性。
接着，我们会详细解释推导内啮合齿轮泵参数计算公式的原理，并解释主要参数及其意义。
最后，我们会通过一个实例分析来展示如何使用这些公式进行参数计算，并得出相应的结论。
最后，我们会对本文进行总结，并展望未来研究方向。
1.3 目的本文旨在深入探究内啮合齿轮泵参数计算公式，并阐明其在实际工程中的应用价值。
通过对相关公式和原理进行详细介绍和解释，读者可以更加深入了解内啮合齿轮泵的参数计算方法，为实际应用提供参考和指导。
希望通过本文的阐述，能够增进对内啮合齿轮泵的理解，并为今后的研究和工程实践提供基础和启发。
2. 内啮合齿轮泵参数计算公式概述说明2.1 内啮合齿轮泵简介内啮合齿轮泵是一种常见的工业泵，它由内外啮合的齿轮组成，并通过齿轮的旋转来产生流体压力。
内啮合齿轮泵通常用于输送液体或润滑油，可以广泛应用于各个领域，如机械工程、石油工业和化工等。
2.2 参数计算的重要性在设计和使用内啮合齿轮泵时，准确地计算其参数至关重要。
这些参数包括流量、转速、功率、压力等。
通过正确计算这些参数，我们可以评估泵的性能和效率，并确定其适用范围。
参数计算也有助于我们理解内啮合齿轮泵的运行原理，并进行优化设计。
2.3 参数计算的应用领域内啮合齿轮泵参数计算广泛应用于以下领域：a) 设计与制造：在设计过程中，我们需要根据所需流量和压力来确定合适的泵型号和尺寸。
通过参数计算，可以选择最佳组件材料、确定齿轮的尺寸和几何形状，从而满足特定的工作要求。
齿轮的精度等级、确定参数的公差值 一
齿轮的精度等级、确定参数的公差值一齿轮的精度等级、确定参数的公差值一传统的设计方法是依据经验用类比法，结合查表及大量繁杂的公式计算，这样的方法一是工作量大，二是不可能对各参数进行优化及筛选，很难保证齿轮精度设计的合理性。
因此，借用了辅助软件对齿轮的几何参数进行计算后，对齿轮精度的设计及其相关的数据进行计算机处理，使齿轮的精度设计达到快速、准确、合理，齿轮设计起来就没那么费时和吃力了。
引言现行的机械行业中在齿轮设计的过程里，非常缺乏对几何参数计算的比较统一的软件，很多时候只是采用手工计算、取大概的数值，对于一些比较复杂的齿轮来说，制造出来的齿轮存在误差较大。
传统的设计方法是依据经验用类比法，结合查表及大量繁杂的公式计算，这样的方法一是工作量大，二是不可能对各参数进行优化及筛选，很难保证齿轮精度设计的合理性。
因此，借用了辅助软件对其进行计算后，对齿轮精度的设计及其相关的数据进行计算机处理，使齿轮的精度设计达到快速、准确、合理，齿轮设计起来就没那么费时和吃力了。
我国现有(1)GB/T10095。
1-2001渐开线圆柱齿轮精度第一部分:轮齿等效ISO1328-1。
(2)GB/T10095。
2-2001渐开线圆柱齿轮精度第二部分:径向综合等效ISO1328-2。
1.渐开线圆柱齿轮几何参数计算相关研究综述1.1渐开线圆柱齿轮国内的研究现状1.1.1齿轮的简介标准齿轮的结构构造图如图1。
图1齿轮构造图齿轮的组成结构一般有轮齿、齿槽、端面、法面、齿顶圆、齿根圆、基圆和分度圆。
轮齿简称齿，是齿轮上每一个用于啮合的凸起部分，这些凸起部分一般呈辐射状排列，配对齿轮上的轮齿互相接触，可使齿轮持续啮合运转;基圆是形成渐开线的发生线作纯滚动的圆;分度圆，是在端面内计算齿轮几何尺寸的基准圆。
渐开线齿轮比较容易制造，且传动平稳，传递速度稳定，传动比准确，渐开线圆柱齿轮是机械传动量大而广的基础零部件，广泛在汽车、拖拉机、机床、电力、冶金、矿山、工程、起重运输、船舶、机车、农机、轻工、建工、建材和军工等领域中应用。
单个齿轮和两个齿轮啮合参数计算
单个齿轮参数计算模数 Mn齿数 Z压力角An螺旋角Bn变位系数任意园直径放大系数端面压力角20请输参数 1.5692000 4.310端面模数 1.5基园上参数分园上参数外圆上参数任意园上参数与齿条啮合终止点参数基园直径97.2582分园直径103.5顶园直径106.5任意园直径 4.3展开长13.31383582压力角0压力角At20压力角At24.04547压力角At#NUM!终止点直径100.837432螺旋角0螺旋角0螺旋角Bn0螺旋角0终点压力角15.31142307展开长0展开长17.69954展开长21.69732展开长#NUM!公法线长度可量齿宽弧齿厚St 3.66367弧齿厚St 2.356194弧齿厚St 1.188779弧齿厚St#NUM!16.9482630弧齿槽Sn0.76453弧齿槽Sn 2.356194弧齿槽Sn 3.660201弧齿槽Sn#NUM!与齿条啮合展开长度8.383487#NUM!法向基节Tn 4.428197151理论跨齿数9公法线长39.08925单牙直径#NUM!基园齿厚基园齿槽请输入实际跨齿数4公法线长16.94826跨棒距半角半角理论量棒直径 2.5288跨棒距0.0181421.304106.893450.03766950.00786078请输实际量棒直径 4.428跨棒距0.03766826.862113.421690.03766950.00786078跨棒距上偏差是公法线上偏差的 2.752423倍（理论跨棒距） 2.213157倍（实际跨棒距）跨棒距公差是公法线公差的 2.752423倍（理论跨棒距） 2.213157倍（实际跨棒距）请输参数公法线上偏差Ews-0.008实际跨棒距上偏差Ems-0.0177053齿厚上偏差Ess0.01-0.005892836请输参数公法线下偏差Ewi-0.03实际跨棒距下偏差Emi-0.0663947齿厚下偏差Esi-0.034545919请输参数实际跨棒距上偏差Ems-0.06公法线上偏差Ews-0.0271106齿厚上偏差Ess0.02-0.023609315请输参数实际跨棒距下偏差Emi-0.145公法线下偏差Ewi-0.0655173齿厚下偏差Esi-0.074963179请输参数齿厚上偏差Ess0.01-0.07公法线上偏差Ews-0.0725003实际跨棒距上偏差Ems-0.160454492请输参数齿厚下偏差Esi0.145公法线下偏差Ewi0.138718实际跨棒距下偏差Emi0.307004711如果已知上述参数齿轮的公法线长度尺寸，则可以求出变位系数X=请输参数跨齿数N18公法线长度W149.37变位系数68.63823461如果已知上述参数齿轮的跨棒距尺寸，则可以求出变位系数X=请输参数量棒直径 3.177跨棒距尺寸M117.42626变位系数 3.730641374请输精度等级参数77777H G G请输参数齿宽b7H1515按标准基节极限公差（+/-）13齿形公差11齿厚上偏差Ess-0.112周节极限公差（+/-）14齿向公差11齿厚下偏差Esi-0.084 JB179-83公法线变动公差28径跳公差50接触斑点按高度45（35）径向综合公差71累积公差63（不小于%）按长度60查阅径向一齿综合公差20K累积Fpk1028中心距+/-fa20036按标准基节极限公差（+/-）13齿形公差11齿厚上偏差Ess-0.112周节极限公差（+/-）14齿向公差11齿厚下偏差Esi-0.084 GB10095-88公法线变动公差28径跳公差36接触斑点按高度45（35）径向综合公差50累积公差63（不小于%）按长度60查阅径向一齿综合公差20K累积Fpk1028中心距+/-fa20036。
齿轮齿数比
齿轮齿数比一、介绍齿轮齿数比是指齿轮传动中两个齿轮的齿数之比，它是齿轮传动的基本参数之一。
齿轮传动是常用的机械传动方式，通过齿轮齿数比的选择可以实现不同转速、扭矩和传动比例的需求。
本文将围绕齿轮齿数比展开讨论，分析其定义、计算方法以及在实际应用中的影响。
二、齿轮齿数比的定义齿轮齿数比指的是两个齿轮的齿数之比，通常用符号i表示。
假设驱动齿轮的齿数为N1，被动齿轮的齿数为N2，则齿轮齿数比i=N1/N2。
齿轮齿数比可以是整数、小数或分数，它的大小决定了齿轮传动的转速比和扭矩比。
三、齿轮齿数比的计算方法齿轮齿数比的计算方法取决于齿轮的类型和传动方式。
以下是常见的计算方法：1. 直齿轮的齿数比计算对于两个相互啮合的直齿轮，齿轮齿数比等于驱动齿轮的齿数与被动齿轮的齿数之比。
例如，如果驱动齿轮齿数为40，被动齿轮齿数为20，则齿轮齿数比为2。
2. 斜齿轮的齿数比计算对于两个相互啮合的斜齿轮，齿轮齿数比等于模数比乘以齿数比。
模数比是用于描述两个斜齿轮啮合关系的参数，齿数比即为齿数之比。
3. 内啮合齿轮的齿数比计算内啮合齿轮是指齿轮的齿向是向内的，并且两个齿轮之间有相同的齿数比。
齿数比可以通过内啮合圆的直径之比来计算。
4. 行星齿轮传动的齿数比计算行星齿轮传动是由太阳轮、行星轮和内齿轮组成的复杂传动系统。
在行星齿轮传动中，齿数比的计算方法较复杂，需要考虑太阳轮、行星轮和内齿轮之间的啮合关系。
四、齿轮齿数比对传动性能的影响齿轮齿数比的选择会直接影响齿轮传动的性能，包括转速比、扭矩比和传动效率等。
以下是齿轮齿数比对传动性能的影响：1. 转速比齿轮齿数比决定了驱动轴和被动轴的转速比。
当驱动轴的齿轮齿数比被动轴的齿轮齿数小时，传动比大于1，驱动轴的转速高于被动轴；当驱动轴的齿轮齿数比被动轴的齿轮齿数大时，传动比小于1，驱动轴的转速低于被动轴。
2. 扭矩比齿轮齿数比也决定了驱动轴和被动轴的扭矩比。
当驱动轴的齿轮齿数比被动轴的齿轮齿数小时，驱动轴的扭矩小于被动轴；当驱动轴的齿轮齿数比被动轴的齿轮齿数大时，驱动轴的扭矩大于被动轴。
齿轮各参数计算公式知识讲解
齿轮各参数计算公式模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角 ＝20°处的半径r和曲率半径ρ的大小。
13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少?13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h＝22.5 mm，试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角α＝20°。
若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m ＝3.5 mm，压力角α＝20°，正常齿。
试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。
13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝77.5 mm，齿数z1＝29。
变位内啮合直齿圆柱齿轮传动的计算公式
变位内啮合直齿圆柱齿轮传动的计算公式1. 引言1.1 概述变位内啮合直齿圆柱齿轮传动是一种常见的机械传动方式，广泛应用于各种机械装置中。
在设计和分析变位内啮合直齿圆柱齿轮传动时，需要准确计算相关参数和力学特性，以确保传动系统的可靠性和高效性。
本文旨在介绍变位内啮合直齿圆柱齿轮传动的计算公式，帮助读者理解和应用这些公式。
1.2 文章结构本文主要分为四个部分：引言、变位内啮合直齿圆柱齿轮传动的计算公式、计算公式应用实例以及结论与展望。
下面将对每个部分进行详细说明。
1.3 目的本文的目的是介绍变位内啮合直齿圆柱齿轮传动的计算公式，并通过实际应用案例来说明其具体使用方法。
通过阅读本文，读者可以了解到如何根据给定的齿轮参数来计算接触比力和压力角，并学会分析结果和验证计算公式的准确性。
此外，本文还将展望后续研究方向和拓展，包括其他齿轮传动类型的计算公式研究。
通过本文的阅读，读者可以深入了解变位内啮合直齿圆柱齿轮传动，并在实际应用中灵活运用相关的计算公式。
2. 变位内啮合直齿圆柱齿轮传动的计算公式2.1 齿轮参数定义在变位内啮合直齿圆柱齿轮传动中，我们首先需要定义一些关键的齿轮参数。
这些参数包括：- 齿数：分别表示驱动轮和从动轮上的齿数，分别记为Z1和Z2。
- 模数：表示齿轮的常规参数，记为m。
- 压力角：表示啮合点处切线与轴线间的夹角，记为α。
- 分度圆直径：分别表示驱动轴和从动轴上的分度圆直径，分别记为D1和D2。
2.2 接触比力分析接触比力是变位内啮合直齿圆柱齿轮传动中一个重要的参数。
它可以用来评估传动过程中发生的载荷情况。
接触比力的计算公式如下所示：Ft = (P*D1*cosα)/Z1其中，Ft表示接触比力，P表示传递功率。
2.3 压力角计算方法压力角是变位内啮合直齿圆柱齿轮传动中另一个重要参数。
它影响着齿轮传动的性能和效率。
压力角的计算方法如下所示：cosα= cos(atan(tanα) - (1/m)*((Z2*sin(atan(tan α)))/sqrt(Z1^2-(Z2*cos(atan(tanα)))^2)))其中，cosα表示压力角，tanα表示压力角切线，Z1表示驱动轮的齿数，Z2表示从动轮的齿数。
齿条齿轮啮合计算公式
齿条齿轮啮合计算公式齿条是一种直线运动传动装置，由一系列等距排列的齿槽组成。
齿轮是一种旋转运动传动装置，由一系列尺寸相等的齿轮齿排列在同一轴上。
齿条和齿轮通过齿槽和齿牙的啮合来实现传动。
在齿条齿轮啮合中，齿条的运动方式是直线运动，而齿轮的运动方式是旋转运动。
齿条和齿轮之间的啮合关系可以通过计算公式来描述。
齿条的移动距离和齿轮的旋转角度之间存在一定的关系，可以通过公式进行计算。
齿条齿轮啮合计算公式的推导过程比较复杂，这里不进行详细介绍，只给出最终的计算公式。
假设齿条的模数为m，齿数为Z1，齿轮的模数为m，齿数为Z2，齿条的移动距离为s，齿轮的旋转角度为θ，则齿条齿轮啮合计算公式为：s = (π * m * Z2) / cos(θ)其中，π是圆周率，cos(θ)是齿轮旋转角度θ的余弦值。
这个公式可以用于计算齿条的移动距离s和齿轮的旋转角度θ之间的关系。
通过这个计算公式，我们可以根据已知的齿轮参数和齿条的移动距离，计算出齿轮的旋转角度。
同样地，如果已知齿轮的旋转角度和齿轮参数，我们也可以计算出齿条的移动距离。
齿条齿轮啮合计算公式的应用范围非常广泛。
例如，在自动化生产线上，齿条和齿轮的啮合关系可以用于控制机械臂的运动，实现精确的定位和操作。
在机床上，齿条和齿轮的啮合关系可以用于控制工件的进给运动，保证加工的精度和质量。
需要注意的是，齿条齿轮啮合计算公式只适用于理想情况下的啮合，即假设齿条和齿轮的齿形完美，没有摩擦和间隙。
在实际应用中，由于制造和安装误差，齿条和齿轮之间的啮合关系可能会产生一定的误差。
因此，在实际应用中，需要根据具体情况进行修正和调整。
齿条齿轮啮合计算公式是机械传动中重要的工具，可以用于描述齿条和齿轮之间的啮合关系。
通过计算公式，可以计算出齿条的移动距离和齿轮的旋转角度之间的关系。
在实际应用中，需要根据具体情况进行修正和调整，以保证传动的精度和效率。
齿轮啮合间隙计算公式
齿轮啮合间隙计算公式齿轮传动是机械传动中常用的一种形式，其特点是传动效率高、转矩大、精度高等优点。
齿轮传动中，齿轮啮合间隙是一个非常重要的参数，它直接影响到传动的精度和寿命。
因此，了解齿轮啮合间隙的计算方法非常重要。
齿轮啮合间隙是指齿轮啮合时齿轮齿面间的距离，也就是齿轮齿面的几何间隙。
齿轮啮合间隙的大小直接影响到齿轮传动的精度和寿命，如果间隙过大，会导致齿轮啮合不紧密，传动误差增大；如果间隙过小，会导致齿轮齿面磨损加剧，影响齿轮传动的寿命。
齿轮啮合间隙的计算方法有多种，其中比较常用的是齿轮啮合间隙计算公式。
齿轮啮合间隙计算公式是根据齿轮啮合的几何原理推导出来的，它可以根据齿轮的参数计算出齿轮啮合间隙的大小。
齿轮啮合间隙计算公式的推导基于齿轮啮合的几何原理，主要是根据齿轮的模数、压力角、齿数等参数来计算齿轮啮合间隙的大小。
具体的计算公式如下：δ = (m + c) × (1 + α) × (cosα / cosβ - 1)其中，δ是齿轮啮合间隙，单位为毫米；m是齿轮的模数，单位为毫米；c是齿轮的齿顶高度，单位为毫米；α是齿轮的压力角，单位为度；β是齿轮的压力线角，单位为度。
齿轮啮合间隙计算公式的使用需要注意以下几点：1. 齿轮啮合间隙的计算需要准确的齿轮参数，包括模数、齿数、压力角、齿顶高度等，这些参数的测量需要使用专业的仪器和工具。
2. 在计算齿轮啮合间隙时，需要注意齿轮的啮合方式，包括外啮合和内啮合，不同的啮合方式计算公式也不同。
3. 齿轮啮合间隙的大小不仅受齿轮参数的影响，还受到齿轮加工精度、齿形偏差、齿面硬度等因素的影响，因此，在实际应用中需要根据具体情况进行修正。
总之，齿轮啮合间隙是齿轮传动中非常重要的一个参数，准确计算齿轮啮合间隙对于保证齿轮传动的精度和寿命具有重要意义。
齿轮啮合间隙计算公式是一种比较常用的计算方法，但在使用时需要注意齿轮参数的准确性和修正因素的考虑。
关于标准齿轮的公式计算-基本公式
关于标准齿轮的公式计算：
标准齿轮传动的几何计算
注：有“±”或“”号处，上面的符号用于外啮合，下面的符号用于内啮合。
图1 端面重合度εa
注：
1、本图适用于a（或a n）＝20°的各种平行轴齿轮传动。
对于外啮合的标准齿轮和高变位齿轮传动，使用图2则更为方便。
2、使用方法：按αt′和d a1
d1′查εα1
z1
出，按αt′和d a2
d2′
查出εα2
z2
，则εα=z1(εα1
z1
)±z2(εα2
z2
)，式中“+”用于外啮
合，“-”用于内啮合。
3、αt′可由图3查得。
图2 外啮合标准齿轮传动和高变位齿轮传动的端面
重合度εα（a=a n＝20°、ℎa∗=ℎan∗=1）
注：使用方法如下。
1．标准齿轮（ℎa1=ℎa2=m n）：按z1和β查出εα1，按z2和β查出εα2，εα=εα1+εα2
2。
和β查出εα1，按和β查出εα2，2．高变位齿轮[ℎa1=(1+x n1)m n、ℎa2=(1−x n1)m n]：按z1
1+x n1
εα=(1+x n1)εα1+(1−x n1)εα2。
图3 端面啮合角αwt(αp=20°)。
矿产
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
矿产
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
