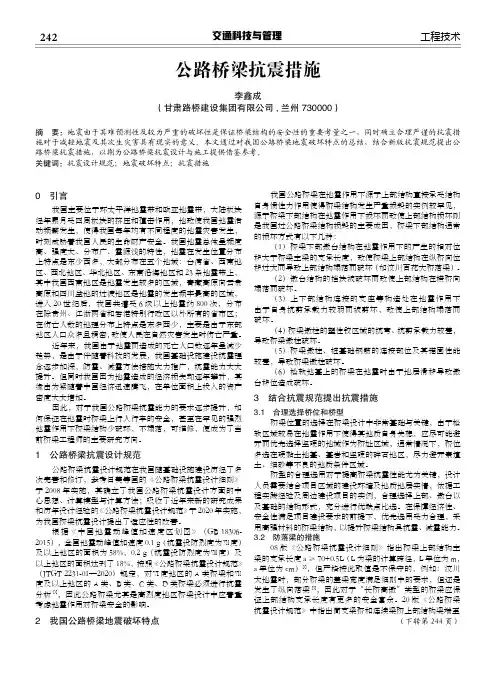

公路桥梁抗震措施
0 引言我国主要位于环太平洋地震带和欧亚地震带，大陆板块经年累月受四周板块的挤压和撞击作用，地致使我国地震活动频繁发生，使得我国每年均有不同程度的地震灾害发生，时刻威胁着我国人民的生命财产安全。
我国地震总体呈频度高、强度大、分布广、震源浅的特性，地震在发生位置分布上特点是东少西多，大都分布在五个地域：台湾省、西南地区、西北地区、华北地区、东南沿海地区和23条地震带上，其中我国西南地区是地震发生较多的区域，青藏高原向云贵高原和四川盆地的过渡地区是地震的发生频率最高的区域，进入20世纪后，我国共遭受6级以上地震约800次，分布在除贵州、江浙两省和香港特别行政区以外所有的省市区；在伤亡人数的地理分布上特点是东多西少，主要是由于东部地区人口众多且稠密，致使人民在自然灾害发生时伤亡严重。
近年来，我国由于地震而造成的死亡人口数逐年呈减少趋势，是由于伴随着科技的发展，我国基础设施建设抗震理念逐步加深，防震、减震方法措施大力推广，抗震能力大大提升。
但同时我国因为地震造成的经济损失却逐年攀升，其缘由为紧随着中国经济迅速腾飞，在单位面积上投入的资产密度大大增加。
因此，对于我国公路桥梁抗震能力的要求逐步提升，如何保证在地震时桥梁上行人行车的安全，甚至在罕见的强烈地震作用下桥梁结构少破环，不塌落，可维修，便成为了当前桥梁工程师的主要研究方向。
1 公路桥梁抗震设计规范公路桥梁抗震设计规范在我国随基础设施建设历经了多次完善和修订，参考日美等国的《公路桥梁抗震设计细则》于2008年实施，其确立了我国公路桥梁抗震设计方面的中心思想、计算模型与计算方法；吸收了近年来新的研究成果和历年设计经验的《公路桥梁抗震设计规范》于2020年实施，为我国桥梁抗震设计提出了适应性的改善。
