热电偶冷端温度补偿方法-完整版

热电偶冷端温度补偿的方法

热电偶冷端温度补偿的方法热电偶冷端温度补偿的方法1.热电偶热电势的大小与其两端的温度有关，其温度-热电势关系曲线是在冷端温度为0℃时分度的。

在实际应用中，由于热电偶冷端暴露在空间受到周围环境温度的影响，所以测温中的冷端温度不可能保持在0℃不变，而热偶电势既决定于热端温度，也决定于冷端温度。

所以，如果冷端温度自由变化，必然会引起测量误差。

为了消除这种误差，必须进行冷端温度补偿。

可以采用以下的方法:1）补偿导线延长法补偿导线是特种导线，用于热电偶和二次仪表间的信号传输,能够消除热电偶冷端温度变化引起的测量误差，保证仪表对介质温度的精确测量。

补偿导线在一定温度范围内与所连接的热电偶具有相同或十分相近的热电特性，根据热电偶补偿导线标准，不同的热电偶所配用的补偿导线也不同，并且有正负极性之分，各种补偿导线的正极均为红色，负极的不同颜色分别代表不同的分度号和导线。

使用时注意与型号匹配，并且电极不能接错，否则将产生较大的测量误差。

常用的热电偶补偿导线见表2-1-11表2-1- 1型号热电偶分度号线芯材料绝缘层颜色正极负极正极负极SC S（铂铑10-铂）SPC（铜）SNC（铜镍）红绿KC K（镍铬-镍硅）KPC（铜）KNC（康铜）红蓝KX K（镍铬-镍硅）KPX（镍铬）KNX（镍硅）红黑EX E（镍铬-康铜）EPX（镍铬）ENX（铜镍）红棕JX J（铁-康铜）JPX（铁）JNX（铜镍）红紫TX T（铜-康铜）TPX（铜）TNX（铜镍）红白2）冰点法各种热电偶的分度表都是在冷端为0℃的情况下制定的，如果把冷端置于能保持0℃的冰点槽内，则测得的热电势就代表被测的实际温度。

冰点法一般在实验室的精密测量中使用。

3）计算修正法用计算修正法来补偿冷端温度变化的影响只适用于实验室或临时性测温的情况，而对于现场的连续测量是不实用的。

4）仪表零点校正法如果热电偶的冷端温度比较恒定，与之配用的显示仪表调整又比较方便，则可采用此种方法来实现冷端温度补偿。

热电偶冷端温度热敏电阻补偿法

热电偶冷端温度热敏电阻补偿法1. 引言1.1 热电偶冷端温度热敏电阻补偿法的定义热电偶冷端温度热敏电阻补偿法是一种在热电偶测温过程中常用的方法。

热敏电阻通过其对温度的敏感性，可以帮助补偿热电偶冷端温度引起的误差，从而提高测量精度。

这种补偿法可以有效地消除热电偶测温中由于冷端温度变化引起的测量误差，使得测量结果更加准确可靠。

通过合理选择和配置热敏电阻，结合适当的补偿算法，可以实现热电偶测温系统的自动补偿，提高系统的稳定性和准确性。

热电偶冷端温度热敏电阻补偿法在工业控制领域有着广泛的应用，可以应用于各种温度测量场合，为工业生产提供了重要的技术支持。

通过深入研究和优化，热电偶冷端温度热敏电阻补偿法有望在未来发展中发挥更大的作用，为实现智能化、自动化的工业控制系统提供更好的解决方案。

1.2 热电偶原理简介热电偶是一种常用的温度测量传感器，原理是利用两种不同材料的导体连接起来，当两种导体的接触处温度发生变化时，会产生热电势差，通过测量这个热电势差来推算温度。

热电偶的工作原理基于热电效应，即在两种不同材料接触处会产生电动势。

热电偶的优点在于其响应速度快、测量范围广、结构简单、成本低廉等特点，因此在工业领域被广泛应用于温度测量。

但是热电偶在测量过程中存在着一些误差，其中主要的一个误差源就是热电偶冷端的温度影响。

为了解决热电偶冷端温度对测量结果的影响，常常使用热敏电阻补偿法。

热敏电阻的电阻值随温度的变化而变化，可以根据热敏电阻的变化来补偿热电偶冷端温度的影响，从而提高测量精度。

热电偶原理简单易懂，结构简单且稳定，广泛应用于工业领域的温度测量中。

通过热敏电阻补偿法，可以进一步提高热电偶的测量精度，使得其在工业自动化控制中发挥更大的作用。

2. 正文2.1 热敏电阻的原理及特性热敏电阻是一种温度敏感元件，其电阻值随温度的变化而变化。

其原理是在一定温度范围内，热敏电阻的电阻值与温度呈线性关系。

通常热敏电阻的电阻值随温度的升高而减小，反之亦然。

热电偶冷端温度补偿方法

差，必须进行冷端温度补偿。
冷端恒温法
恒温箱法
冰点槽法
○ 优点：简单易行，补偿精度
高。
● 缺点：冰水混合物制作麻
烦，恒温器一般容量有限
● ( 受热电偶直径的限制) 。
○ 一般只在实验室中采用这种
方法。
补偿电桥法
热电偶冷端与电阻RCu感受相
同的温度。
当冷端温度为0 时，
1 = 2 = 3 = 0
0′ 两点能够完全补偿即无补偿误差，其他冷端温度下
只能部分补偿，即存在补偿误差。
注意：所有冷端补偿电桥只能与相应型号的热电
偶及所规定的温度范围内配套使用;冷端温度补偿电桥
与热电偶连接的极性必须严格保持一致,否则不但起不
到补偿作用,反而会增大温度误差。
优点：结构简单，成本较低
缺点：适用性差
ab 及 (t, 0 )随温度变化曲线
可实现大范围，平稳高精度测量。
缺点：在温度范围变化较大时影响精度。
AD590冷端补偿法
AD590是一双端器件,其输出电
流与绝对温度K成正比(1/)。
W1 =
1
1 ∙ 0

, 0 = , 0 − 0 , 0 = 0 + α T − 0
α是电压温度系数，单位mV/k，E0为一修正值。
03
优点：精度高、成本低、体积小、调试简单、使用灵活、冷端温度补偿
04
范围大(可在一55℃到+150℃的范围内进行补偿)。
05
缺点：对运放及电压源的要求高，电阻的选取应保证具有足够的精度。
微机补偿算法
当用热电偶测量温度时,热电偶将产生热电势值E,
设Ej<E<Ej+1,则温度值T为:

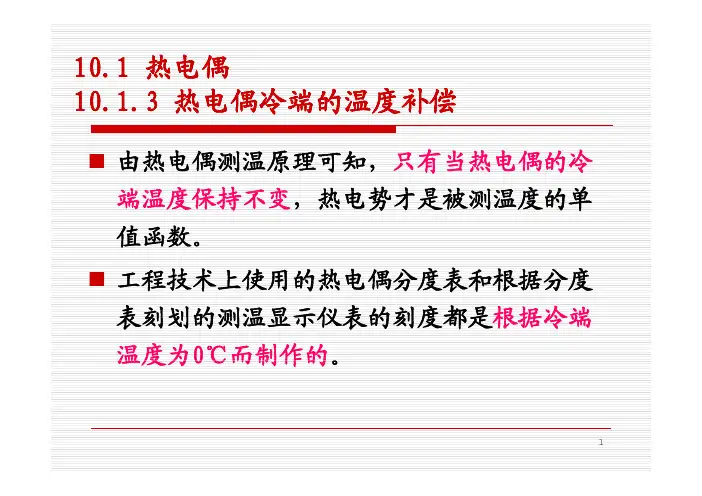

10.1.3 热电偶冷端的温度补偿

要求延伸所使用的连接导线（补偿导线）在一定范围内（0－ 100 ）要具有和所连接电偶相同的热电特性。
2
10.1 热电偶 10.1.3 热电偶冷端的温度补偿
补偿导线也叫延伸导线，有正极和负极之分。补偿导线相对廉价，节约大量贵金属。可延长热电偶的冷端，使之远离高温区。易弯曲，容易铺设。补偿导线实际上只是将热电偶的冷端延伸到温度
5
10.1 热电偶 10.1.3 热电偶冷端的温度补偿
2.冷端温度校正法
E(T , 00 ) = E(T , t0 ) + E(t0 , 00 )
E (T , 0 0 ) 被测介质实际温度对应的热电势。
E (T , t0 ) E (t0 , 00 )
在恒温t0条件下测得的热电势。
在恒温t0条件下热电偶产生的热电势，可查分度表求得。
特殊情况下，热电偶可以串联或并联使用，但只能是同一分度号的热电偶，且冷端应在同一温度下；
热电偶正向串联，可获得较大的热电势输出和提高灵敏度；
在测量两点温差时，可采用两支热电偶反向串联；利用热电偶并联可以测量平均温度。
14
10.1 热电偶 10.1.4 热电偶测温线路
(a) 正向串联； (b) 反向串联； (c) 并联
变化基本稳定的地方，并没有温度补偿作用，还不能解决冷端温度不为0摄氏度的问题。
3
10.1 热电偶 10.1.3 热电偶冷端的温度补偿
补偿导线型号
SC KC KX EX JX TX
常用补偿导线
配用的热电偶分度号
S（铂铑 10—铂） K（镍铬—镍硅） K（镍铬—镍硅） E（镍铬—铜镍） J（铁-铜镍） T（铜-铜镍）
补偿导线
正极

热电偶需要冷端温度补偿的原因和五种温度补偿方法

热电偶需要冷端温度补偿的原因和五种温度补偿方法热电偶是一种常用的温度测量设备，它通过两种不同材料的金属导线形成的热电偶电路原理，利用温差引起的热电势差来测量温度。

然而，由于热电偶的冷端温度与环境温度不同，会影响到温度测量的准确性。

因此，热电偶需要进行冷端温度补偿，以提高温度测量的准确性和稳定性。

热电偶冷端温度补偿的原因主要有两点。

首先，冷端温度与环境温度的差异会导致热电偶电路中产生额外的热电势差，从而引起温度测量误差。

其次，冷端温度的变化会导致热电势的非线性变化，进一步增加温度测量误差。

因此，冷端温度补偿可以减小由于环境温度的变化而引起的温度测量误差。

接下来介绍五种常用的热电偶冷端温度补偿方法：1.嵌入式电解质温度传感器补偿法该方法是通过在热电偶的连接头内嵌入电解质温度传感器，实时测量连接头的温度，并根据测量结果进行热电势补偿，从而消除冷端温度变化引起的误差。

2.冷端温度检测补偿法该方法是在热电偶冷端连接头附近安装一个冷端温度检测器，实时测量冷端温度，并根据测量结果进行热电势补偿，以减小冷端温度变化引起的温度测量误差。

3.冷端直流功率补偿法该方法通过在热电偶接头处引入一个微小的直流电流，通过测量电阻变化来获得冷端温度信息，并据此实现热电势补偿，从而消除冷端温度变化引起的误差。

4.冷端恒温补偿法该方法是通过在热电偶的连接头处设置一个恒温装置，将其保持在一个恒定的温度，从而消除冷端温度变化引起的误差。

5.数学模型补偿法该方法是通过建立热电偶冷端温度与温度测量误差之间的数学模型，并根据冷端温度的变化来修正温度测量结果，以实现热电势补偿。

总之，热电偶需要进行冷端温度补偿，以提高温度测量的准确性和稳定性。

常用的冷端温度补偿方法包括嵌入式电解质温度传感器补偿法、冷端温度检测补偿法、冷端直流功率补偿法、冷端恒温补偿法和数学模型补偿法。

这些方法可以根据不同的实际需求和条件选择合适的补偿方法。

k型热电偶冷端补偿方案

k型热电偶冷端补偿方案热电偶是一种常用的温度检测设备，广泛应用于工业和科学领域。

它由两种不同材料的金属导线组成，通过两端的温度差异产生的热电势来测量温度。

然而，热电偶的冷端温度并非始终恒定，这就需要我们采取相应的补偿方案来保证测量结果的准确性。

为了解决冷端温度变化对热电偶测量的影响，我们可以采用冷端补偿方法。

冷端补偿方案旨在通过一系列措施来抵消冷端温度的变化，从而提高测量的准确性和稳定性。

1. 环境隔离首先，我们可以采取环境隔离的措施。

将热电偶的冷端与环境隔离，避免外部环境因素对冷端温度的影响。

可以采用保温材料或者将冷端放置于恒温腔内来实现环境隔离。

2. 温度补偿电路其次，我们可以引入温度补偿电路。

通过测量冷端温度，然后根据温度变化来调整输出的热电势，以实现对冷端温度的补偿。

这可以通过添加电路元件、传感器和控制器等来实现。

3. 使用冷端补偿导线另外，选用适当的冷端补偿导线也是一种有效的补偿方案。

冷端补偿导线与热电偶连接，可以通过导线自身的材料特性来对冷端温度进行补偿。

而K型热电偶常使用镍铝和铜作为导线材料，所以选用相应的冷端补偿导线能够有效抵消冷端温度的变化。

4. 系统校准最后，对热电偶系统进行定期的校准也是非常重要的。

通过与已知温度进行比对，对热电偶系统进行误差校正。

校准可以帮助我们了解系统的准确性，并及时调整补偿方案，以保证测量结果的准确性。

总结起来，k型热电偶冷端补偿方案包括环境隔离、温度补偿电路、冷端补偿导线和系统校准等方面。

通过综合应用这些补偿方案，我们可以有效抵消冷端温度的变化对热电偶测量的影响，提高温度测量的准确性和稳定性。

注：本文所述的k型热电偶补偿方案仅供参考，具体应根据实际需求和情况灵活应用。

热电偶冷端温度补偿方法

热电偶冷端温度补偿方法
热电偶冷端温度补偿是一种在装置中使用的热电偶补偿技术，旨在减少热电偶实际测量的温度与其表达的温度之间的差异。

热电偶冷端温度补偿可以针对温度控制装置中的热电偶测量产生的误差改正，以促使温度控制装置在所需范围内快速响应和稳定温度。

传统的热电偶补偿技术针对的是热电偶的热电阻比，使用特定的参考电阻来确定热电偶的电阻，从而确定热电偶的电源和输出电压之间的关系。

但是，热电偶冷端温度补偿在有温度控制装置的系统中，不使用参考电阻，而使用温度反馈进行补偿，可以补偿热电偶误差，以精确测量温度。

热电偶冷端温度补偿技术也可以用来校准温度控制装置，确保它们能够准确检测温度。

热电偶冷端温度补偿的原理就是调整温度控制装置的设定值，以确保热电偶读数校准为实际温度值。

为了采用该技术，需要一个特定类型的性能调节器或控制器。

具体使用方法可以做出各种调整，以便达到更准确的温度测量，并减少采用热电偶的测量误差。

热电偶测温原理及冷端温度补偿方法

热电偶测温原理及冷端温度补偿方法(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除热电偶测温原理及冷端温度补偿方法院系：化工学院化机系班级：姓名：学号：热电偶测温原理及冷端温度补偿方法热电偶温度计是以热电效应为基础的测温仪表，温精确度高，显示仪表配合，广泛用来测量气体、蒸汽、液体等介质－200℃～16000℃范围内的温度，殊情况下可测－2700℃～28000℃，态响应快，惯性小，械强度高，压性能好，高温可达28000℃，震性能好，且便于信号的远距离传送和实现多点切换测量，自动记录和集中控制，能稳定、测量精度高、准确可靠、使用寿命长、结构简单、制造容易、装配简单、更换方便和使用维护方便，测量范围广，可作为标准计量，量值传递之用，以在科学研究和工业生产中应用广泛，为测温仪表，建筑环境与设备工程中应用也非常广泛。

热电偶测温的测温系统的热电偶温度计由热电偶、电测仪表和连接导线组成。

测温原理基于物理学中“热电效应”现象，是把任意两种不同的导体（或半导体）连接成闭合回路，果两个接点的温度不同，回路中就会产生热电势，热电流，就是“热电效应”。

热电偶温度计就是利用该原理，两种不同的金属材料一端焊接而成的，接的一端叫测量端（也叫热端或工作端），未焊接的一端叫参考端（也叫冷端或自由端），如果参考端的温度恒定不变，热电势的大小和方向就只与这两种材料的特性和测量端的温度有关，热电势和温度之间有一个固定的函数关系，用这个关系，要测量出热电势的大小，配以测量毫伏级电势信号的仪表或变送器就实现了温度的测量或温度信号的变换。

在进行温度测量时，热电偶热端插入被测温的设备或管道中，其热端感受被测介质的温度，冷端置于恒定的温度之下，用连接导线连接电气测量仪表。

根据热电偶基本定律之一的中间导体定律，热电偶回路中接入第三种金属材料时，要该材料两个接点的温度相同，电偶所产生的热电势将保持不变，不受第三种金属接入回路中的影响。

热电偶冷端温度补偿

热电偶冷端温度补偿1. 前言热电偶是一种常用的温度测量装置，它基于热电效应，可以将温度转换为电压信号。

然而，热电偶的测量结果会受到环境温度的影响，特别是在长距离传输信号时，冷端温度变化会引起测量误差。

为了解决这个问题，需要进行冷端温度的补偿。

2. 冷端温度补偿原理冷端温度补偿的目的是根据冷端温度的变化，调整热电偶的电压输出，从而减小温度测量误差。

冷端温度补偿的原理如下：•热电偶的冷端与参考温度点（通常是室温）之间通过一个温度传感器（通常是一个热敏电阻）连接。

•当冷端温度发生变化时，温度传感器会检测到这一变化，并将信号传递给补偿电路。

•补偿电路会根据传感器信号，调整热电偶的电压输出，使其与实际温度保持一致。

•经过冷端温度补偿后，热电偶的测量结果将更加准确可靠。

3. 冷端温度补偿方法冷端温度补偿方法主要分为两种：硬件补偿和软件补偿。

3.1 硬件补偿硬件补偿是通过调整热电偶电路中的元件来实现的。

常见的硬件补偿方法有：•冷端温度检测电路：在热电偶的冷端连接一个温度传感器（如热敏电阻），通过测量这个温度传感器的阻值变化，来反馈冷端温度的变化。

•补偿电路：根据冷端温度的反馈信号，通过补偿电路来调整热电偶的电压输出，使其与实际温度保持一致。

硬件补偿可以在热电偶的电路中嵌入，从而实现自动的温度补偿。

这种方法在工业控制系统中广泛应用，可以提高温度测量的精度和稳定性。

3.2 软件补偿软件补偿是通过将热电偶的电压输出和冷端温度的关系建立数学模型，并通过计算机算法来实现的。

常见的软件补偿方法有：•温度补偿表法：通过实验获取不同温度下的电压输出和冷端温度的关系数据，建立一个温度补偿表。

在实际应用中，通过查表的方式来补偿热电偶的电压输出。

•线性插值法：在温度补偿表的基础上，采用线性插值算法，将补偿表中的有限数据点扩展为一个连续的补偿曲线。

通过插值算法，可以实现对任意温度下的热电偶电压输出进行补偿。

软件补偿方法需要在计算机或控制器中实现相应的算法和补偿表，可以动态地进行温度补偿。

热电偶冷端温度的计中主要方法和补偿原理

热电偶冷端温度的计中主要方法和补偿原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着科技的不断发展，热电偶已经成为工业领域中最常用的温度测量传感器之一。

热电偶冷端温度补偿法

热电偶冷端温度补偿法一、引言在温度控制系统中，热电偶是一种重要的传感器，常用于高温环境的温度测量。

但由于热电偶产生的热电势取决于其两端的温度，只有在冷端温度保持恒定时，其输出的热电势才是测量端（热端）温度的单值函数。

而且，工程技术上广泛使用的热电偶分度表和根据分度表刻划的测温显示仪的刻度都是根据冷端温度为0°C而制作的。

因此，对它的冷端温度必须进行补偿，才能保证热电偶测量精度。

热电偶冷端温度的补偿方法很多。

在工业仪表和生产现场中，常规补偿方法有冷端温度补偿法和补偿电桥法。

较先进的补偿方法，如智能补偿法，则具有精度高，存储容量小，查表速度快等特点，是最具有发展潜力的方法之一。

二、冷端温度补偿法如图1所示，两导体A、B间的电偶电势为：(1)式中，T—接触处的绝对温度；K—波尔兹曼常数；e—电子电荷量；nA、nB—导体A和B的自由电子密度。

(2)式中，T0—0°C时的绝对温度；Tn—室温。

由式(1)、(2)可以发现，只要找到一个合适的温度补偿值，它是室温Tn的函数，将其加到测量值EAB(T,Tn) 上，可算出EAB(T,T0),再根据手册提供的温度—热电势对照表（分度表）就可以得出相应的检测点的温度。

三、电桥补偿法电桥补偿法工作原理如图2所示。

电桥的输出端与热电偶串联，并将热电偶的冷端与电桥置于同一温度场中。

设计电桥时一般选择20°C为电桥平衡温度，此时a、c两点电位相等，电桥输出电压为零。

当温度不等于20°C时，热电偶由于冷端温度变化使热电偶的输出电势产生变化量△E，此时由于RH（RH的电阻温度系数较大，其余桥臂电阻均由电阻温度系数很小的锰铜丝绕成，可认为其阻值不随温度变化）的阻值变化，使a、c两点间电位不等，电势差不为零，自动给出一个补偿电势△E`。

由于△E和△E`大小相等，方向相反，这样便达到自动补偿的目的。

但此法中，不同型号的补偿器只能与相应的热电偶配套使用，而且只能在规定的范围内使用，通常为0~40°C。

热电偶冷端温度热敏电阻补偿法

热电偶冷端温度热敏电阻补偿法全文共四篇示例，供读者参考第一篇示例：热电偶是一种常用的温度测量和控制装置，它利用两种不同材料的导电性能不同在接触处产生热电势，测量两个点之间的温度差。

在热电偶测量中，需要考虑并校正由于热电偶冷端温度对温度测量的影响。

而热敏电阻补偿法正是一种常用且有效的方法。

热敏电阻是一种随温度变化而改变电阻值的电阻元件，其在不同温度下的电阻值与温度之间存在一定的关系。

利用热敏电阻的特性来补偿热电偶冷端温度对温度测量的影响，在一定程度上可以提高测量的精度和准确性。

热敏电阻补偿法的基本原理是通过在热电偶冷端安装一个热敏电阻，测量该电阻的电阻值，并根据事先建立的热敏电阻与温度之间的关系来得到热电偶冷端温度，并将其纳入到温度测量中。

通过这种方法，可以实现对热电偶冷端温度的实时补偿，从而消除其对温度测量的影响。

在实际应用中，热敏电阻补偿法可以采用不同的电路连接方式和计算方法。

常用的连接方式包括串联连接和并联连接，而计算方法则可以根据热敏电阻的特性曲线进行插值或查表来得到温度值。

热敏电阻补偿法的优点在于简单、成本低廉、精度较高，并且可以实现实时补偿。

但同时也存在一些局限性，例如热敏电阻的温度特性曲线可能会受到环境因素的影响，导致补偿效果不理想；在高温、高压等特殊环境下，热敏电阻的稳定性和耐用性也会受到一定的挑战。

热敏电阻补偿法在热电偶温度测量中具有广泛的应用前景和重要的意义。

通过不断的研究和改进，可以进一步提高其精度和稳定性，更好地满足工业生产和科研领域对温度测量的需求。

第二篇示例：热电偶是一种常用的高温测温传感器，它具有测温范围广、响应速度快、稳定性好等优点，被广泛应用于工业生产、科研实验等领域。

热电偶也存在一些缺点，比如其冷端温度对测量结果产生的影响较大，需要进行补偿处理。

热电偶冷端温度热敏电阻补偿法是一种通过测量热电偶冷端温度的方法，利用热敏电阻的温度特性对热电偶测量结果进行补偿的方法。

热电偶的冷端补偿方法

热电偶的冷端补偿方法热电偶是一种常用的温度测量装置，由两种不同金属材料组成。

热电偶测量温度差异产生的电动势，并将其转化为温度值。

热电偶的测量结果往往受到冷端温度的影响。

为了减小或消除这种影响，可以采用一些冷端补偿方法。

以下是关于热电偶的10种冷端补偿方法：1. 理想冷端参考法：使用一个恒定温度恒定电压源作为冷端参考点，将热电偶的冷端与该参考点连接。

这种方法能够提供精确的冷端补偿，但需要额外配置恒温电源。

2. 冷端补偿电缆法：利用具有相同热电效应的电缆将热电偶的冷端与参考温度相连。

这种方法适用于短距离的温度测量，但长距离情况下电缆的温度梯度会导致测量误差。

3. 冷端冰浴法：将冰浴或低温热源与热电偶的冷端相连，以提供稳定的冷端温度。

这种方法适用于需要精确测量低温的应用，但仅适用于特定温区范围内。

4. 冷端温度补偿器法：使用冷端温度补偿器进行线性补偿，通过一个补偿电路来校正热电偶测量结果。

这种方法虽然可以在一定程度上减小冷端温度影响，但补偿电路的稳定性和准确性可能会影响测量精度。

5. 冷端绝缘套管法：将热电偶的冷端与一个绝缘套管相连，以减小冷端温度的变化对测量结果的影响。

这种方法适用于环境温度变化较大的情况下，但绝缘套管的稳定性和接触问题可能会影响测量精度。

6. 冷端过热维持法：通过采取一些措施保持冷端温度超过环境温度，减小环境温度变化对测量的影响。

在冷端附近加热，使用热电偶头盖子等方法。

7. 冷端对地维持法：将热电偶的冷端与地面相连，利用地面温度相对稳定的特性来补偿测量结果中的冷端温度变化。

这种方法适用于地面温度较为稳定的场合。

8. 冷端温度测量法：在热电偶的冷端加入一个额外的温度传感器，用于测量冷端温度，并对测量结果进行修正。

这种方法能够精确测量冷端温度，但额外的传感器可能会引入其他误差。

9. 自动补偿法：采用自动补偿器进行冷端温度补偿，监测冷端温度的变化并实时校正测量结果。

这种方法可以实现自动化的冷端补偿，但仍然受到补偿器的稳定性和准确性的影响。

热电偶冷端温度补偿

R1 +a Rcu E R2 + － b－ R3
E (t , t 0 )
在设计的冷端温度（例如t 在设计的冷端温度（例如t0＝0℃）时，满足R ）时，满足R1＝R2， R3 ＝ RCu ，这时电桥平衡，无电压输出，即U ，这时电桥平衡，无电压输出，即Uab=0，回 =0，回路中的输出电势就是热电偶产生的热电势
——热电偶冷端温度的处理
中间导体定律等值替代定律拆开冷端，串入“毫伏计 ” ，可以测量热电势，而不影响总的热电势利用补偿导线来延伸冷端，是把热电偶的冷端从温度较高和不稳定的现场延伸到温度较低和比较稳定的操作室内
由于操作室内的温度往往高于0℃，而且也是不恒定的（即使有空调也是不恒定的），这时，热电偶产生的热电势必然会随冷端温度的变化而变。因此，在应用热电偶时，只有把冷端温度保持为0℃，或者进行必要的修正和处理才能得出准确的测量结果，对热电偶冷端温度的处理称为冷端温度补偿。目前，热电偶冷端温度主要有以下几种处理方法：计算修正法仪表机械零点调整法恒温法电桥补偿法
计算机软件实现热电偶冷端补偿（a）结构框图 (b)冷端补偿子程序 AB-热电偶；RCu-铜电阻；mV-U1- mV/电压变换器； Ω-U2-Ω/电压变换器；A/D-模数转换器； CPU-中央处理单元；AC-采样脉冲；OUT-输出
2、仪表机械零点调整法
仪表的机械零点为仪表输入电势为零时，指针停留的刻度点，也就是仪表的刻度起始点。若预知热电偶冷端温度为t0，在测温回路开路情况下，将仪表的刻度起始点调定在 t0位置，此时相当于人为给仪表输入热电势EAB（t0，0），在接通测温回路后，输入仪表的热电势为 EAB（t，t0）＋EAB（t0，0）= EAB（t，0）使仪表指针指示热端温度t值。

热电偶在现场测温时冷端温度的补偿措施

热电偶在现场测温时冷端温度的补偿措施热电偶是一种常用的温度传感器，广泛应用于工业领域中。

在现场测
温时，热电偶的冷端温度会受到环境的影响，常常会导致温度测量的误差。

为了减小这种误差，需要采取一些补偿措施。

以下是几种常见的热电偶冷
端温度补偿措施。

1.使用冷端温度补偿导线：将热电偶的冷端与冷端温度补偿导线连接，通过测量冷端温度，进行温度补偿。

冷端温度补偿导线的材料应与热电偶
相配，具有与热电偶相同的热电特性。

常见的冷端温度补偿导线材料包括铜、镍和铜镍合金等。

2.使用温度补偿器：温度补偿器通过测量环境温度，并结合热电偶的
热电特性进行补偿，减小冷端温度对温度测量的影响。

温度补偿器通常有
两种类型：硬件补偿器和软件补偿器。

硬件补偿器一般使用电路来实现温
度补偿，而软件补偿器则通过计算机算法进行温度补偿。

3.使用冷端补偿电动势源：冷端补偿电动势源是一种主动补偿技术，
通过产生一个与冷端温度相关的电动势来抵消冷端温度对温度测量的影响。

冷端补偿电动势源通常由温度传感器、功率放大器和控制电路等组成，可
以根据不同的冷端温度变化来调整输出电动势的大小。

综上所述，热电偶在现场测温时冷端温度的补偿措施有使用冷端温度
补偿导线、使用温度补偿器和使用冷端补偿电动势源等。

这些措施可以有
效减小冷端温度对温度测量的影响，提高温度测量的准确性和可靠性。

在
实际应用中，应根据具体情况选择合适的补偿措施，并进行相应的校准和
调整，以确保温度测量结果的准确性。

239热电偶的冷端温度补偿有几种方法

2.39热电偶的冷端温度补偿有几种方法？消除或补偿热电偶的冷端温度损失常用的有以下几种方法：1.冷端恒温法1）将热电偶的冷端置于装有冰水混合物的恒温容器中，使冷端的温度保持在0︒C不变。

此法也称冰浴法，它消除了t0不等于0︒C而引入的误差，由于冰熔化较快，所以一般只适用于实验室中。

2）将热电偶的冷端置于电热恒温器中，恒温器的温度略高于环境温度的上限（例如40︒C）。

3）将热电偶的冷端置于恒温空调房间中，使冷端温度恒定。

应该指出，除了冰浴法是使冷端温度保持0︒C外，后两种方法只是使冷端维持在某一恒定（或变化较小）的温度上，因此后两种方法必须采用下述的方法予以修正。

下图是冷端置于冰瓶中的接法布置图。

热电偶冷端导线温度保持0℃的方法2.计算修正法当热电偶的冷端温度t0≠0︒C时，测得的热电势E AB（t，t0）与冷端为0︒C时所测得的热电势E AB（t，0︒C）不等。

若冷端温度高于0︒C，则E AB（t，t0）<E AB（t，0︒C）。

可以利用下式计算修正测量误差E AB（t，0︒C）=E AB（t，t0）+E AB（t0，0︒C）上式中，E AB（t，t0）是用毫伏表直接测得的热电势毫伏数。

校正时，先测出冷端温度t0，然后从该热电偶分度表中查出E AB（t0，0︒C）（此值相当于损失掉的热电势），并把它加到所测得的E AB（t，t0）上。

根据式（10-10）求出E AB（t，0︒C）（此值是已得到补偿的热电势），根据此值再在分度表中，查出相应的温度值。

计算修正法需要分两次查分度表。

如果冷端温度低于0︒C，由于查出的E AB（t0，0︒C）是负值，所以仍可用上式计算修正。

计算修正法适合于带计算机的测温系统。

3.仪表机械零点调整法当热电偶与动圈式仪表配套使用时，若热电偶的冷端温度比较恒定，对测量精度要求又不太高时，可将动圈仪表的机械零点调整至热电偶冷端所处的t0处，这相当于在输入热电偶的热电势前就给仪表输入一个热电势E（t0，0︒C）。

热电偶冷端温度补偿方法

热电偶冷端温度补偿方法热电偶采用补偿导线可以将热电偶的冷端延伸到温度较为稳定的地方.但延伸后的冲端温度一般还不是0℃.而热电偶的分度求是在冷端温度为0℃时得到的，热电偶所用的配套仪表也是以冷端温度为0℃进行刻度的。

为了保证测量的难确性，在使用热电偶时，只有将冷端温度保持为0℃.或者是进行—定的修正才能得出被确的测量结果。

这样做，就叫做热电偶的冷端温度补偿。

常用的冷端温度补偿方法有：①冰浴法。

将通过补偿导线延仲出来的冷端分别插入装有变压器油的试管中，把试管放入装衬冰水混合物的容器中，可使冷端温度保持0℃。

这种方法在实际生产中不适用，多用于实验室。

②公式修正法。

根据公式(3-2)，将测得的热电势EAB(t,to).和查分度表所得的热电势EAB(t,to)相加，便可得到文际温度F的热电势EAB(t,to)。

再次查分度表，便可求出被测温度t。

这种方法只适用于实验空或临时测温，齐连续测量中不实用。

③校正仪表零点法。

一般显示仪表木r作时指针均指在零位上(机械零点)。

如果热电偶的冷端温度to(室温)较为恒定时，可在测温前.断开测坦电路，将显示仪表的机械零点调整到to上，这相当于把热电势修正嫡预先加在显尔仪表上。

当接通测量电路时，显示仪表的指示佰即为实际被测温度。

此法简单易行.在工业上经常使用。

如果控制室的室温经常变化，会有一定的测量误差，通常用于测温要求木太高的场合。

④补偿电桥法。

当热电偶冷端温度波动较大时，可在补偿导线后面接上补偿电桥(不平衡电桥)，使其产生·不平衡电压△u，来自动补偿热电偶出冷端温度变化而引起的热电势变化。

1。

热电偶冷端补偿计算方法

热电偶冷端补偿计算方法我跟你说啊，热电偶冷端补偿这事儿，我一开始真是摸不着头脑。

我就知道热电偶这东西在测量温度的时候很重要，但是冷端补偿老是搞不明白。

我最初就是按照书上的基本公式去算，那个什么冷端温度为t0，热端温度为t的时候，热电势E(t，t0) = E(t，0) - E(t0，0)。

我就想，这很简单嘛，把数值往里一套就得了。

可是我发现，我得到的结果总是跟实际有些偏差。

后来我才明白，实际测量过程中有好多因素要考虑。

比如说，我测量的时候有时候忽略了冷端温度的波动。

我当时就像个马大哈一样，以为只要开始测量的时候记录下冷端温度就好了。

就好比我种树的时候只在开头浇了一次水就不管了，那树肯定长不好啊。

结果测量的数据就不准。

后来我又试了一些多种点测量取平均值的方法来确定冷端温度。

这个就像是从好几个篮子里拿苹果，多拿几个综合来看就知道平均的好坏了。

但是这个方法比较笨，而且在一些温度变化快的环境下，还是不太准确。

再后来我就开始研究那种冷端补偿器。

这东西就像是个救星一样。

使用冷端补偿器的时候又有新问题了，我不确定补偿器的参数设置是不是合理。

我就老是试错，今天设置这个数值，明天调整那个数值。

就像走迷宫一样，不断碰壁又重新找路。

我仔细看了冷端补偿器的说明书，发现我对补偿范围这个概念理解错了。

我原来以为只要在范围内就随便设置，大错特错啊。

这就像一件衣服的尺码范围，虽然你在这个范围内，但是也要选择最适合的才行。

对于热电偶冷端补偿计算方法，我觉得关键是细心。

首先要准确测量冷端温度，反复测量确定稳定的值。

然后呢，要是用补偿器的话，一定要把各个参数搞清楚，不能想当然。

不确定的时候就多做几次测试。

比如说可以在已知温度的环境下先测试一下，看看数据对不对得起来。

我还有时候搞不清楚热端温度和冷端温度之间的热电势关系，结果计算出来的完全不靠谱。

这就好比你修自行车，链条和齿轮的关系没搞清楚就乱修一气，肯定修不好。

总之，热电偶冷端补偿计算方法就是要在实践里不断总结教训，不能只看理论。
