标准件及常用件—螺纹及螺纹紧固件概述与常见画法
2023-机械制图-第五章标准件及常用件
右旋 左旋
〔三〕螺纹旋向
连接部分画外螺纹
表示螺纹两条线，用手来摸可分辨, 摸得到画粗实线，摸不到画细实线。
5.1.4 螺纹的种类和标注
1.螺纹的种类
螺纹按用途可分为连接螺纹〔普通螺纹、管螺纹等〕 和传动螺纹〔梯形、锯齿形等〕；
按牙型可分为三角形、梯形、锯齿形等；
按螺纹要素是否标准分标准螺纹、特殊螺纹和非标 准螺纹(仅牙型符合标准称为特殊螺纹，牙型不符合标 准称为非标准螺纹)。
常用螺纹的种类
常见标准螺纹的类别、标准编号、牙型及特征代号
螺纹类别
标准代号
牙型示意图
特征代号
普通螺纹
GB197-1981
M
联
接
非螺纹密封的管螺纹
GB7306-1987
G
螺
纹
圆锥外螺纹
R
用螺纹密封的管
螺纹
GB7306-1987
圆锥内螺纹
Rc
传 梯形螺纹
GB5796.4-1986
Tr
动
螺
锯齿形螺纹
GB/T13576-1992
常用螺纹的种类及标注例如〔一〕
螺纹 种类
标注图例
普 通 螺 纹
标注含义说明 粗牙普通外螺纹，大 径1 2，右 旋 ，单 线 、中 径、顶径公差带代号为 6 h,中 等旋 合 长度 。
细 牙内 螺 纹， 大 径12， 螺 距为1，右 旋， 单 线、 中径、顶径公差带代号 为6 H,中 等 旋合 长 度。
螺丝螺栓螺钉的CAD画法课件
一、常用的螺旋弹簧 1.弹簧的用途和类型
螺旋弹簧
弹簧的分类 涡卷弹簧 板弹簧
圆柱螺旋弹簧
根据外形不同
圆锥螺旋弹簧
压缩弹簧
根据工作时承 受外力的不同
拉伸弹簧 扭转弹簧
碟形弹簧
螺丝、螺栓、螺钉的CAD画法
2.常用的螺旋弹簧按其用途可分为压缩弹 簧、拉伸弹簧和扭转弹簧。
压缩弹簧
拉伸弹簧
扭转弹簧
螺丝、螺栓、螺钉的CAD画法
螺丝、螺栓、螺钉的CAD画法
8-1 螺纹紧固件
一、常用螺纹紧固件 二、螺纹紧固件的标记与图例 三、常用螺纹紧固件的比例画法 四、螺栓连接画法 五、 螺柱连接画法 六、螺钉连接画法
螺丝、螺栓、螺钉的CAD画法
一、常用螺纹紧固件
螺丝、螺栓、螺钉的CAD画法
二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000
螺钉GB/T 68 Ml0×60 表示开槽沉头螺钉，螺纹规格 d=M10，公称长度l=60mm
螺钉GB/T 75 M5×25 表示长圆柱端紧定螺钉，螺纹规格d ＝M5，公称长度l=25mm
螺母GB/T 6170 M12 表示A级1型六角螺母，螺纹规格 D=M12
螺母GB/T 6178 M16 表示A级1型六角开槽螺母，螺纹规 格D=M16
公称直径d＝10mm，公称长度l ＝60mm，材料为35钢，热处 理硬度28－38 HRC，表面氧化 处理的A型圆锥销： 销 GB/T 117 10×60
公 称 直 径 d＝mm， 长 度 l＝ 50mm，材料为低 碳钢 ，不经 表面处理的开口销； 销 GB/T 91 5×50
螺丝、螺栓、螺钉的CAD画法
螺丝、螺栓、螺钉的CAD画法
标准件与常用件画法
标准件与常用件画法标准件：用量很大的零件如：螺栓、螺母、螺钉、垫圈、键等，为了便于成批或大量生产，国家有关部门对这类零件的结构和尺寸等都作了规定，成为标准化、系列化的零件。
常用件：如同标准件一样，它们只是结构和尺寸虽没有完全标准化，但它们用量大，结构典型，并有标准参数，如：齿轮、弹簧等。
螺纹及螺纹紧固件螺纹1．螺纹的结构要素（1）牙型：由三角形。
梯形、锯齿形和方形等。
（2）公称直径：是代表螺纹的规格尺寸的直径，一般是指螺纹的大径。
用d（外螺纹）或D（内螺纹）表示。
（3）线数：螺纹有单线和多线之分，沿一条螺旋线形成的螺纹，称为单线螺纹；沿两条或两条以上螺旋线所形成的螺纹称为多线螺纹。
用n表示。
（4）螺距和导程：螺问相邻两牙在中径线上对应两点间的轴向距离，称为螺距，用p表示。
同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离，称为导程，用表示。
对于单线螺纹，导程与螺距相等，即=p。
多线螺纹=n某p.（5）旋向：螺纹的旋向有左旋和右旋之分。
顺时针旋转时旋入的螺纹是右旋螺纹；逆时针旋转时旋入的螺纹是左旋螺纹。
内、外螺纹连接时，以上要素须相同，才可旋合在一起。
螺纹的三要素：牙型、直径和螺距是决定螺纹最基本的要素。
三要素符合国家标准的称为标准螺纹；牙型符合标准，而直径或螺距不符合标准的，称为特殊螺纹，牙型不符合标准的，如方牙螺纹，称为非标准螺纹。
3．螺纹的分类连接螺纹：三角形牙型的普通螺纹。
传动螺纹：梯形螺纹、锯齿型螺纹和方型螺纹。
4．螺纹的规定画法（1）外螺纹的画法：大径粗实线，小径细实线，在投影为圆的视图中表示大径的圆用粗实线画，表示小径的圆用细实线画3/4圈，倒角的圆咳省略不画，如下图。
倒角在左视图上不画牙顶用粗实线表示大径按画图小径螺纹终止线牙底用细实线表示(a)图外螺纹的规定画法(b)（2）内螺纹的画法：内螺纹一般才用剖视图，画法如下图。
倒角在左视图上不画牙顶用粗实线表示大径小径螺纹终止线牙底用细实线表示图内螺纹的规定画法（3）非标准螺纹的画法：对于标准螺纹只需注明代号，不必画出牙型，而非标准螺纹，如方牙螺纹，则需要在零件图上作局部剖视表示牙型，或在图形附近画出螺纹的局部放大图。
机械制图-11 标准件-2 螺纹紧固件
规格 指用于M12的 螺栓或螺钉
规定标记：
1.4 螺钉 例：螺钉GB65 M12×L
开槽圆柱头螺钉
简化画法： 0.1d×45°
1.5d 0.2d
d
0.3d 0.6d
2d L
δ1 δ2 0.3d L
2 螺纹紧固件装配图的画法 2.1 螺栓联接装配图的简化画法
被连接件的孔径=1.1d 两块板的剖面线方向相反 螺栓、垫圈、螺母按不剖画 螺栓的有效长度按下式计算
允许将螺纹画到底
螺纹终止线应画到 什么位置？
螺钉末端应画到什么位置？
螺纹线画在何处？
钻孔顶角应为?度
倾斜?度
剖面线画到?位置
L bm
2.3螺柱联接装配图的简化画法 bm同螺钉，
L计= +0.15d+0.8d+0.3d 由被联接件的材料决定。标准件Βιβλιοθήκη 常用件及其 规定画法机械制图
1 螺纹连接
----------------------------------------------------------
01
螺纹连接
◎螺纹紧固件的标记和画法 ◎螺纹紧固件装配图的画法
1 螺纹紧固件的标记和画法
常用的螺纹紧固件有：螺栓、螺钉、螺柱、螺母和垫圈等。 由于这类零件都是标准件，通常只需用简化画法画出它们的装配图， 同时给出它们的规定标记。标记方法按 “GB” 有关规定。
L计=δ1+ δ2+0.15d(垫圈厚)+0.8d(螺母
厚)+0.3d 计算后查表取标准值
画图步骤： 先画俯视图较方便
2.2螺钉联接装配图的简化画法
bm δ L
0.5d
螺钉长度： L计=bm+δ
机械制图第六章 标准件和常用件-螺纹
58
单线梯形螺纹的螺纹代号为： 多线梯形螺纹的螺纹代号为： 在图样中，梯形螺纹的标记应标注在螺纹大径的 尺寸线或其指引线上，这与普通螺纹的标注方法 相同。
外螺纹：车削 内螺纹：车削或攻丝
套扣和攻丝
7
二、 螺纹的结构和要素
1、 螺纹的工艺结构
（1）螺纹端部－为了便于装配并防止螺纹端部损坏， 在螺纹的端部加工成规定的形状，如倒角、倒圆等。
倒角（圆锥面）
平顶
圆顶（球面）
8
螺纹的工艺结构
（一）螺纹倒角
9
⑵ 螺纹收尾和退刀槽
螺尾 螺纹末端形成的沟槽渐浅部分。－是一段不能正 常工作的部分。 螺纹退刀槽 为了使所要求长度内的全部螺纹起作用而 不产生螺尾，在加工螺纹之前先加工出供退刀用的槽称 为螺纹退刀槽。
27
⒈ 内、外螺纹画法
外螺纹画法
大径线画粗实线 倒角圆不画
小径线画细实线 且画到倒角内 小径≈0.85d A 大径 小径
螺纹终止线 画粗实线
小径圆约画3/4圈
外螺纹剖视画法：
A－A
A 螺纹终止线画一小段
剖面线画到大径线
28
外螺纹画法
29
外螺纹画法
30
内螺纹画法
大径线画细实线 倒角圆不画
常用标准件与紧固件画法及资料

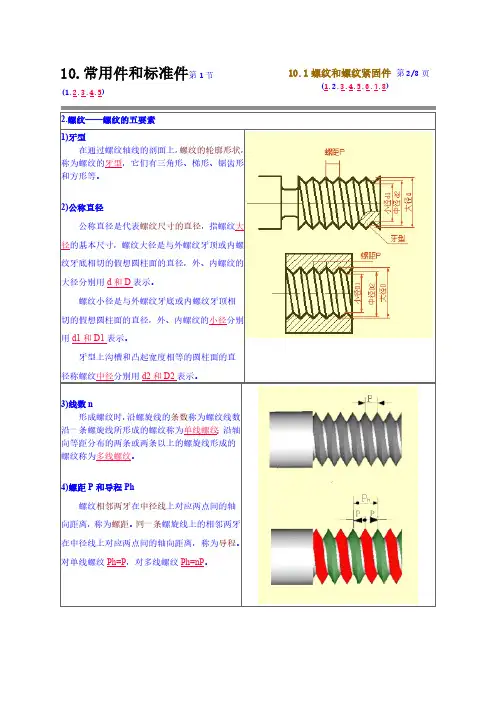

10.常用件和标准件第1节(1,2,3,4,5)10.1螺纹和螺纹紧固件第2/8页(1,2,3,4,5,6,7,8)2.螺纹——螺纹的五要素1)牙型 在通过螺纹轴线的剖面上，螺纹的轮廓形状，称为螺纹的牙型，它们有三角形、梯形、锯齿形和方形等。
2)公称直径 公称直径是代表螺纹尺寸的直径，指螺纹大径的基本尺寸，螺纹大径是与外螺纹牙顶或内螺纹牙底相切的假想圆柱面的直径，外、内螺纹的大径分别用d和D表示。
螺纹小径是与外螺纹牙底或内螺纹牙顶相切的假想圆柱面的直径，外、内螺纹的小径分别用d1和D1表示。
牙型上沟槽和凸起宽度相等的圆柱面的直径称螺纹中径分别用d2和D2表示。
3)线数n 形成螺纹时，沿螺旋线的条数称为螺纹线数。
沿一条螺旋线所形成的螺纹称为单线螺纹；沿轴向等距分布的两条或两条以上的螺旋线形成的螺纹称为多线螺纹。
4)螺距P和导程Ph 螺纹相邻两牙在中径线上对应两点间的轴向距离，称为螺距。
同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离，称为导程。
对单线螺纹Ph=P，对多线螺纹Ph=nP。
5)旋向 螺纹分右旋和左旋。
顺时针旋入的螺纹称为右旋螺纹；逆时针旋入的螺纹称为左旋螺纹。
只有当螺纹的五要素相同时，内、外螺纹才能相互旋合。
牙型、直径和螺距符合国家标准规定的螺纹，称为标准螺纹。
而只有牙型符合标准，直径或螺距不符合标准的螺纹，称为特殊螺纹，标注时，应在牙型符号前加注"特"字。
牙型不符合标准的螺纹，称为非标准螺纹。
点击观看螺纹动画3.螺纹的结构 1) 螺纹的末端为了便于装配和防止螺纹起止圈损坏，常在螺纹的起始处加工成一定的形式，如倒角、倒圆等。
2) 螺纹的收尾和退刀槽车削螺纹时，刀具接近螺纹未尾处要逐渐离开工件，因此，螺纹收尾部分的牙型是不完整的，螺纹的这一段牙型不完整的收尾部分称为螺尾。
为了避免产生螺尾，可以预先在螺纹未尾处加工出退刀槽，然后再车削螺纹。
4.螺纹的规定画法 国家标准《机械制图》GB/T 4459.1-1995规定在机械图样中螺纹和螺纹紧固件的画法。
螺纹及螺纹紧固件的画法
第二节螺纹及螺纹紧固件的画法图讲解：螺纹是机器零件上常用的结构，如螺钉、螺栓、管接头、丝杠等。
螺纹主要用于连接零件、传递动力和改变运动形式。
螺纹的加工方法很多，通常是在车床上车削而成。
在圆柱（或圆锥）外表面上加工出的螺纹称外螺纹，在圆孔内表面上加工出的螺纹称内螺纹。
一、螺纹的规定画法演示讲解：GB规定：螺纹的牙顶用粗实线表示，牙底用细实线表示，在螺杆的倒角或倒圆部分牙底线也应画出。
在垂直于螺纹轴线投影面的视图中，表示牙底的细实线圆只画约3/4圈，此时螺纹上的倒角圆省略不画。
在绘图时，大、小径之间按d1（D1）=0.85d（D）的关系画出，螺纹终止线画粗实线。
在剖视图或断面图中，断面线必须画至粗实线。
外螺纹的规定画法：内螺纹的规定画法：对于不穿通的螺纹孔，钻孔深度与螺纹深度应分别画出，钻孔深度应比螺孔深度约大0.5d，并且钻孔底部应画出120°的锥顶角。
内、外螺纹连接的画法：内、外螺纹连接常用剖视图表示，其旋合部分按外螺纹画法表示，其余部分仍按各自的画法表示。
画螺纹连接图时，表示大、小径的粗、细实线应分别对齐，与倒角的大小无关。
二、螺纹紧固件的标记和规定画法1．螺纹紧固件的种类和标记常用的螺纹紧固件有螺栓、螺钉、螺柱、螺母和垫圈等，这些零件均已标准化，它们各部分的结构和尺寸都可以从有关标准中查出。
螺纹紧固件通常是由专业工厂成批生产，不单独制造，使用时可直接按规格购买。
因此，熟悉常用螺纹紧固件的结构型式及标记是很重要的。
螺纹紧固件标记的一般格式：——名称——指螺栓、螺钉、螺柱、螺母、垫圈。
标准代号——国标编号及年号。
螺纹规格——两种形式，Md×P（细牙）、Md（粗牙）。
公称长度——指螺栓、螺柱、螺钉的有效长度。
性能等级——需要说明的标注，一般情况下可省略。
例：螺栓 GB5782-86-M12×80 。
表示螺纹代号为M，公称直径为12，公称长度为80的螺柱，由标准代号GB5782-86查表可知其为性能等级为8.8级、表面氧化、A级的六角头螺栓。
机械绘图标准之螺纹紧固件(ppt 31页)
⑶管螺纹的标注
管螺纹分为螺纹密封管螺纹（R、Rc、Rp）和非螺纹 密封管螺纹（G）。
密封管螺纹： 特征代号 尺寸代号—旋向
非密封管螺纹： 特征代号
尺寸 代号
公差 等级 代号
— 旋向
说明： 管螺纹的尺寸代号不是螺纹的大径，而是管子的近似孔
径，单位为英寸。螺纹的大径可从标准中查得。 标注管螺纹的尺寸指引线应指向螺纹大径。
二、螺纹紧固件
螺纹紧固件：通过螺纹起连接作用的各种零件。 螺纹紧固件的种类很多，如螺栓、螺母、螺钉、螺 柱、垫圈等，大都为标准件。
这部分内容主要介绍螺纹紧固件的标注方法和规定画法。
1.螺栓连接
螺栓连接用于两被连接件允许钻成通孔情况。所用 的紧固件有：螺栓、垫圈和螺母。
绘图时，应按规定对螺纹紧固件作出标记。
车床加工外螺纹 车床加工内螺纹
板牙加工外螺纹
丝锥加工内螺纹
（点击图形演示动画）
ቤተ መጻሕፍቲ ባይዱ
在以后的金工实训中同学们会亲手加工螺纹
2.螺纹的基本要素
螺纹的要素：有牙型、直径、螺距、线数和旋向 ⑴牙型 在通过螺纹轴线的剖面上螺纹的轮廓形状
螺纹的用途：螺纹主要用于连接和传动 三角形螺纹称为普通螺纹，用于连接 梯形螺纹一般用于承受双向载荷的传动 锯齿形螺纹用于承受单向载荷的传动 管螺纹用于管道连接
5.螺纹的标注方法
螺纹的各个要素只能通过标注的内容反映出来，国家 标准规定了各种螺纹的标注方法。
⑴普通螺纹的标注
特征代号 公称直径×螺距
旋向—
中径、 顶径 公 差带代— 号
旋合 长度 代号
例如： M30×2 LH — 5g 6g — S
说明：1.粗牙普通螺纹不标螺距 2.右旋螺纹不标旋向， 左旋螺纹的旋向标注 LH 3.旋合长度代号分为S(短）、N（中长）和L（长） 三种，如是N （中长）则可省略
cad标准件及常用件
07标准件和常用件
双线螺纹
2011-姚春东制作
⑷ 螺距和导程
螺纹上相邻两牙在中径线上对应两点 之间的轴向距离P称为螺距。
同一条螺纹上相邻两牙在中径线上对
应两点之间的轴向距离L称为导程。
螺距=导程
导程 螺距
单线螺纹： P=L 多线螺纹： P=L/n
2011 2011-姚春东制作
⑸ 螺纹的旋向
右旋(常用) 左旋
二、 标准直齿圆柱齿轮各部分的名称和尺寸关系
(1)齿顶圆直径(da)是通过 轮齿顶部的圆周直径；
(2)齿根圆直径(df)是通过 轮齿根部的圆周直径； (3)分度圆直径(d)是齿顶 圆和齿根圆之间的一个圆 的直径，在该圆的圆周上 齿厚(s)和齿槽宽(e)相等 (对标准齿轮而言)。
(4)齿距(p)在分度圆上，是两个相邻齿对应点间的弧长，
画图步骤：
a. 画外螺纹 b. 确定内螺纹的端面位置 c. 画内螺纹及其余部分投影
2011
Goto画法 规定
2011-姚春东制作
四、螺纹的标注 ⒈ 标注的基本模式
螺纹代号 公称直径 × 螺距(导程/线数) 旋向
－ 公差带代号 － 旋合长度代号
右旋
左旋
中径和顶径 公差带代号
长：L 中等：N 短：S
画在何处？
应为?度
剖面线画到
?位置
倾斜?度
2011
Gotu
2011-姚春东制作
作业
• 7-5：一定要认真做！ • 重要提示：根据代号由p122查表7-3得到简
图；再由p123~124查表7-4得到各简图对应 的螺纹连接件的比例画法的比例，按比例 画图。
2011 2011-姚春东制作
⒊ 螺柱联接装配图的简化画法
机械制图-工程制图-标准件和常用件
L bm
L计= +0.2d+0.8d+0.3d
bm：
钢： bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
3 螺钉联接装配图的简化画法
L
bm δ
0.5d
螺钉长度：
L计=bm+δ
bm: 钢： bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
常见的几种错误画法：
6——类型代号（深沟球轴承）。 2——尺寸系列代号。
05——内径代号（内径尺寸=05×5=25mm）。
2滚动轴承的画法
dA A/2 A/2
D
● 滚动轴承是标准件，在 装配图中通常采用简化
画法(比例画法）。
d (内径) ● 主要参数 D (外径)
B (宽度)
d、D、B 根据轴承代 号在画图前查标准确定。 （见附表26、27、28）
二、圆柱螺旋压力弹簧
⒈ 弹簧各部分的名称及尺寸关系 支撑圈数 n2 : 弹簧端部用
于支承或固定的圈数。
有效圈数 n : 保持节距相等
参加工作的圈数 ( 计算弹 簧刚度时的圈数）。
总圈数 n1 : 有效圈数与支
撑圈数之和。
n1=n+n2
d : 簧丝直径 D : 弹簧外径 D1 : 弹簧内径 D2 : 弹簧中径
⒉ 标注示例
例1： M 20 ×2 LH -5g6g - s
普通螺纹
短旋合长度
大径d＝20 螺距P=2 (细牙)
左旋
顶径公差带代号 中径公差带代号
例2： Tr40× 14（P7）－7H－L
梯形螺纹
大径D＝40 螺距P=7导程14线数
2
右旋
长旋合长度
螺纹紧固件及连接画法
完整标记: 螺钉 GB/T 65-2000M10×60-4.8-A
2.螺钉装配图的简化画法
螺钉用于不经常拆卸和受力较小的连接中， 按用途可分为连接螺钉和紧定螺钉。
连接螺钉
螺钉连接演示
螺钉装配图的简化画法
l bm
螺钉长度： l计=bm+
0.5d
bm: 钢： bm=d
铸铁: bm=1.25d或1.5d
铝: bm=2d
公称长度 l 为查表得l计相近值。
沉头螺钉的公称长度是螺钉的全长。
0.3d
2 l
★ 被连接件的孔径=1.1d ★ 两块板的剖面线方向相反
★ 螺栓、垫圈、螺母按不剖画
1 ★ 螺栓的有效长度按下式计算
l计= 1+ 2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d
计算后查表取标准值
螺纹紧固件公称长度 l 的确定
螺栓公称长度l ≈δ1+δ2+h(垫圈厚)+m(螺母厚) +0.3d
都与规格d（或D）建立一定的比例关系，并按此比
例画图称为比例画法。工程实践中常用比例画法。
a.螺栓的比例画法
规定标记： 螺栓GB/T 5780 M12×80 螺栓
长度
简化 画法：
b.螺母的比例画法
规定标记： 螺母 GB/T 6170 M12
国标号 螺纹规格
简化画法：
螺纹及螺纹紧固件画法
第二十五讲螺纹及其画法一、螺纹的基本要素（1）螺纹牙形在通过螺纹轴线的断面上，螺纹的轮廓形状，称为螺纹牙形。
它有三角形、梯形、锯齿形和矩形等。
不同的螺纹牙形，有不同的用途。
（2）螺纹直径①大径（公称直径）是螺纹的最大直径，即与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径，用d（外螺纹）或D（内螺纹）表示。
②小径是螺纹的最小直径，即与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径，称为小径，用d1（外螺纹）或D1（内螺纹）表示。
③中径在大径与小径圆柱面之间有一假想圆柱，在母线上牙形的沟槽和凸起宽度相等。
此假想圆柱称为中径圆柱，其直径称为中径。
它是控制螺纹精度的主要参数之一。
（3）螺纹线数（n）螺纹有单线（常用）和多线之分，沿一条螺旋线形成的螺纹为单线螺纹；沿轴向等距分布的两条或两条以上的螺旋线所形成的螺纹为多线螺纹。
（4）螺距（P）和导程（Ph）螺纹相邻两牙在中径线上对应两点间的轴向距离，称为螺距。
同一条螺纹线上相邻两牙在中径线上对应两点间的轴向距离，称为导程，由图7—5可知，螺距和导程的关系：单线螺纹 P=Ph；多线螺纹 Ph=nP （5）旋向:螺纹分右旋和左旋两种。
顺时针旋转时旋入的螺纹，称为右旋螺纹。
逆时针旋转时旋入的螺纹，称为左旋螺纹。
工程上常用右旋螺纹。
只有牙形、直径、螺距、线数和旋向完全相同的内外螺纹，才能相互旋合。
二、螺纹的规定画法机械制图国家标准对螺纹画法作了详细的规定。
1、外螺纹的画法外螺纹不论其牙形如何，螺纹的牙顶（大径）及螺纹终止线用粗实线表示，螺杆的倒角或倒圆部分也应画出；牙底（小径）用细实线表示。
画图时小径尺寸近似地取d1≈0.85d。
在垂直于螺纹轴线投影面上的视图中，表示牙底的细实线圆只画3/4圈，此时倒角省略不画。
画剖视图时螺纹终止线只画一小段粗实线到小径处，剖面线应画到粗实线。
2、内螺纹的画法在剖视图中，小径用粗实线表示，大径用细实线表示；在投影为圆的视图上，表示大径圆用细实线只画约3/4圈，倒角圆省略不画，螺纹的终止线用粗实线表示，剖面线画到粗实线处。
