备用电源自投装置原理
国网技术培训备用电源自投装置.pptx
❖二、备自投装置一次接线方式
❖按接线方式可分为：
❖明备用、暗备用两种方式
❖变电所内主要有四种典型方式：
❖
1.桥开关备自投
❖
2.进线备自投
❖
3.变压器备自投
❖
4.分段开关备自投
❖何为明备用？
备用电源或备用设备不工作，处于备用状态，成 为明备用；
❖何为暗备用？
系统正常时，备用电源也投入工作 ，称为暗备用。 暗备用实际上是两个工作电源互为备用。
自动投入条件 。
LOGO
最后祝各位同学： 在新的工作岗位上 工作顺利，心想事成！ 谢谢大家 ！
LOGO 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。24.6.52
4.6.5Wednesday, June 05, 2024 10、人的志向通常和他们的能力成正比例。15:22:3315:22:3315:226/5/2024 3:22:33 PM 11、夫学须志也，才须学也，非学无以广才，非志无以成学。24.6.515:22:3315:22Jun-245-Jun-24 12、越是无能的人，越喜欢挑剔别人的错儿。15:22:3315:22:3315:22Wednesday, June 05, 2024 13、志不立，天下无可成之事。24.6.524.6.515:22:3315:22:33June 5, 2024
备投－方式2
❖ 动作过程：
当充电完成后,Ⅰ母、
Ⅱ母均无压，I1 无流
起动，经延时Tt1，跳
开2DL；
确认2DL 跳开后，且 合闸
跳闸
Ⅰ母、Ⅱ母均无压，
合上1DL。
LOGO
备用电源的备用方式备自投的基本要求工作原理
备用电源的备用方式备自投的基本要求工作原理备用电源是指在主电源发生故障、停电或其他原因导致供电中断时能够自动切换并提供电力的电源设备。
备用电源的备用方式主要有备自投和双供两种。
备自投是指备用电源通过自动切换装置感知到主电源故障后自动切换至备用电源工作；而双供方式是指备用电源与主电源同时工作，主电源发生故障时由备用电源补充供电。
备自投的基本要求包括以下几个方面：1.自动感知：备用电源需要通过自动切换装置感知主电源的状态，当主电源发生故障或停电时，备用电源能够及时感知并进行切换。
2.快速切换：备用电源需要具备快速的切换速度，以确保电源切换时的过渡时间尽可能短暂，减少对系统设备的影响。
3.自动恢复：备用电源在主电源恢复供电后需要自动切换回主电源，以保持系统正常运行，避免过长时间处于备用电源供电状态。
4.可靠性：备用电源需要具备高可靠性，能够长时间稳定运行，在供电切换时不会发生故障，确保系统正常运行。
5.适应性：备用电源需要适应不同的电源负载需求，在供电能力、电压、频率等方面能够满足系统的需求。
备自投的工作原理主要包括以下几个步骤：1.主电源监测：备用电源通过自动切换装置监测主电源的状态，包括电压、频率等参数。
正常情况下，主电源为系统提供电力。
2.主电源故障检测：当主电源发生故障或停电时，自动切换装置能够感知到主电源的异常状态，如电压下降、频率波动等。
3.备用电源投入：在感知到主电源故障后，备用电源通过自动切换装置自动切换至备用电源供电模式。
备用电源开始提供电力，以保持系统的正常运行。
4.主电源恢复检测：当主电源故障排除或电力供应恢复时，自动切换装置能够感知到主电源的恢复，并切换至主电源供电模式。
5.自动恢复：当主电源恢复供电后，备用电源自动切换回主电源，并停止供电。
系统恢复到主电源供电的正常工作状态。
备自投是一种常用的备用电源备用方式，能够确保系统在主电源故障或停电时继续提供电力，保证系统的正常运行。
10kv备自投工作原理
10kv备自投工作原理
备自投工作原理是指在电力系统中，当主电源出现故障或故障时，备用电源会自动投入工作，以保障系统的稳定运行。
一般来说，备自投工作原理包括以下几个方面：
1. 检测主电源状态，备用电源系统会通过传感器或监测装置实
时监测主电源的状态，包括电压、频率等参数。
2. 比对设定值，备用电源系统会将监测到的主电源参数与预设
的设定值进行比对，以确定主电源是否处于正常工作状态。
3. 切换逻辑，一旦备用电源系统检测到主电源出现故障或不稳定，切换逻辑将被触发，自动启动备用电源并将其连接到系统中，
以维持系统的供电稳定性。
4. 人机交互，在一些情况下，备用电源系统还会设计有人机交
互界面，以便操作人员可以手动干预备用电源的投入工作，确保系
统的安全可靠。
总的来说，备自投工作原理是通过监测、比对和切换逻辑实现
的，其目的是在主电源故障时能够及时、自动地切换到备用电源，保障系统的供电可靠性。
备自投工作原理
引言BZT装置（备用电源自动投入装置）是电力系统中非常重要的电气装置，在较低电压等级的用户供电系统中，特别是6～35KV系统，常采用BZT装置，以保证自动化生产供电不中断和避免生产装置因失电而引起停车的严重后果。
根据《电力装置的继电保护和自动装置设计规范》，BZT装置应满足以下技术要求：（1）应保证在工作电源或设备断开后BZT装置才动作；（2）工作母线和设备上的电压不论因何原因消失时BZT装置均应动作；（3）BZT装置应保证只动作一次；（4）BZT装置的动作时间以使负荷的停电时间尽可能短为原则；（5）工作母线和备用母线同时失去电压时，BZT装置不应起动；（6）当BZT装置动作时，如备用电源或设备投于故障，应使其保护加速动作；（7）手动断开工作回路时，BZT装置不应动作。
从BZT装置在电力系统的大量实际应用和动作结果中可以看到，各种工作电源发生故障时，BZT装置的正确动作对确保生产装置连续稳定运行起着重要作用。
一旦BZT装置不能正确动作，将会影响生产装置的安全运行。
工厂里几乎每年都会发生数起BZT装置故障而影响生产的事故。
因此除按以上技术要求在设计上合理配置外，解决BZT装置在实际应用中的问题具有重要意义。
1与自动重合闸装置的配合自动重合闸装置（ZCH装置）与BZT装置一样，也是电力系统保证可靠供电的重要自动装置。
在电力系统单侧电源线路中，通常在线路电源侧装设ZCH装置，ZCH装置是根据输电线路故障大多为瞬时性故障而设置的（据统计，架空线路的瞬时性故障次数约占总故障次数的80％～90％以上），一旦线路因瞬时性故障被保护断开后，由ZCH装置进行一次重合，往往就能够恢复原工作电源向负荷供电。
可见，BZT装置是在工作电源永久性故障跳闸（或瞬时性故障跳闸无重合）后投入另一路备用电源，ZCH装置是在线路瞬时性故障跳闸后，再次投入工作电源。
两者的正确配合使用，可大大提高电力系统供电的可靠性。
某厂35KV总降压变电所，采用内桥接线，如附图所示。
备自投装置原理
备自投装置原理备自投装置是一种常用于火灾灭火系统中的自动控制装置，它能够监测并控制火灾相关设备的运行。
本文将介绍备自投装置的原理和工作机制。
一、备自投装置的概念备自投装置是指备用电源和自动投入装置的简称。
它由备用电源和自动投入装置两个部分组成，主要用于火灾灭火系统的自动启停和相应设备的操作。
二、备自投装置的工作原理备自投装置通过监测火灾探测系统中的信号，实现对火灾相关设备的控制和操作。
下面是一般的备自投装置工作原理的简述：1. 常规状态下，备自投装置接收来自火灾探测系统的信号，并将信号发送给控制器。
2. 当控制器接收到火灾探测系统的信号后，会根据设定的逻辑条件来判断是否触发灭火设备的操作。
3. 如果满足触发条件，控制器会发送指令给备用电源和自动投入装置。
4. 备用电源会立即切换为应急状态，为火灾灭火系统提供电力供应。
5. 自动投入装置会激活灭火设备，比如启动喷淋系统、自动关闭隔离门等。
6. 当火灾得到控制或者消除后，系统会自动恢复到常规状态，备用电源和自动投入装置也会恢复到正常工作状态。
三、备自投装置的重要性备自投装置在火灾灭火系统中扮演着重要的角色，它能够实现火灾探测和灭火设备的自动控制，提高灭火系统的响应速度和灵活性。
以下是备自投装置的主要优点：1. 实时性：备自投装置能够实时监测火灾探测系统的信号，并根据信号快速做出响应，避免火灾的进一步蔓延。
2. 自动化：备自投装置能够根据设定的逻辑条件自动启停灭火设备，无需人工干预，提高灭火系统的自动化水平。
3. 可靠性：备自投装置采用备用电源和自动投入装置的双重保障机制，确保在火灾发生时系统能够正常运行。
4. 灵活性：备自投装置可以根据不同的火灾情况自动调整灭火设备的操作，实现灭火控制的精准性。
5. 省时省力：备自投装置减少了人工介入的需求，减轻了人力负担，提高了灭火效率。
四、备自投装置的应用领域备自投装置广泛应用于各类建筑、工厂、仓库等场所的火灾灭火系统中。

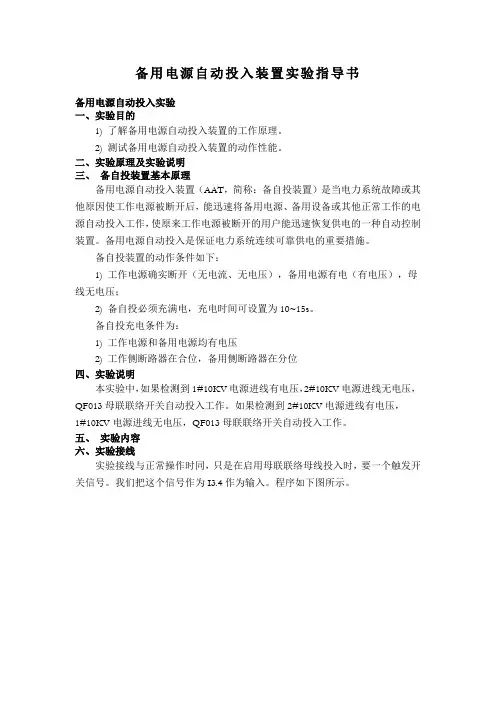

备用电源自动投入装置实验指导书
备用电源自动投入装置实验指导书
备用电源自动投入实验
一、实验目的
1) 了解备用电源自动投入装置的工作原理。
2) 测试备用电源自动投入装置的动作性能。
二、实验原理及实验说明
三、备自投装置基本原理
备用电源自动投入装置（AAT，简称：备自投装置）是当电力系统故障或其他原因使工作电源被断开后，能迅速将备用电源、备用设备或其他正常工作的电源自动投入工作，使原来工作电源被断开的用户能迅速恢复供电的一种自动控制装置。
备用电源自动投入是保证电力系统连续可靠供电的重要措施。
备自投装置的动作条件如下：
1) 工作电源确实断开（无电流、无电压），备用电源有电（有电压），母线无电压；
2) 备自投必须充满电，充电时间可设置为10~15s。
备自投充电条件为：
1) 工作电源和备用电源均有电压
2) 工作侧断路器在合位，备用侧断路器在分位
四、实验说明
本实验中，如果检测到1#10KV电源进线有电压，2#10KV电源进线无电压，QF013母联联络开关自动投入工作。
如果检测到2#10KV电源进线有电压，
1#10KV电源进线无电压，QF013母联联络开关自动投入工作。
五、实验内容
六、实验接线
实验接线与正常操作时同，只是在启用母联联络母线投入时，要一个触发开关信号。
我们把这个信号作为I3.4作为输入。
程序如下图所示。
图7-1 立即触发程序梯形图
图7-2 定时触发程序梯形图
七、实验步骤
1) 可以立即触发。
2) 对备自投装置进行定值整定：备自投动作时间一般按躲开重合闸时间整定，可整定时间。
(完整版)备用电源自投装置原理
备用电源自投装置原理一、备自投(BZT)的基本原则1)除发电厂备用电源快速切换外，应保证在工作电源或设备断开后，才投入备用电源或设备。
2)工作电源或设备上的电压，不论何种原因消失，除有闭锁信号外，自动投入装置均应动作。
3)由人工或远方遥控切除工作电源时，BZT如不需动作，应该手跳闭锁。
4）因BZT的备用对象故障，保护动作时应闭锁BZT。
5) 当工作电源失去后， BZT应保证只动作一次，因此要设BZT一次动作闭锁或增加充电条件。
6) BZT的动作延时应躲过引出线故障造成的母线电压下降，故跳闸延时应大于最长的外部故障切除时间。
同时，BZT的动作延时应考虑使负荷停电的时间尽可能短。
7) 应考虑全站的电源分布情况，为防止BZT动作造成非同期合闸等故障，应在BZT装置动作时切除相关小电源。
8）当自动投入装置动作时，如备用电源投于故障，应有保护加速跳闸。
9) 应校核备用电源自动投入时过负荷及电动机自起动的情况，如过负荷超过允许限度或不能保证自起动时，应有BZT动作时自动减负荷的措施。
10) BZT动作前可检查备用电源是否有压。
二、备自投方案的分类根据运行方式的不同，可以分为两种形式的自投：1）分段（桥）开关自投：若正常运行时，每路进线各带一段母线运行，以分段开关分开，互为备用，称为分段自投。
2）进线（主变）自投：若正常运行时，一路进线带母线上所有负荷运行，另一回进线作为备用电源，称为进线自投。
运行方式的识别：引入电源开关和母联开关的开关位置接点，判断当前系统运行方式，还可以引入相应开关的电流来校验开关位置的正确性。
运行方式的转换有主备方式，当主供电源失电，备用电源自动投入，当主供电源恢复后，仍由主供电源供电；无主备方式，双侧电源互为备用，当前电源失电时，自动切换为另一电源供电；根据自动化程度和用户要求不同，选择的供电恢复方式也不同。
在一些对自动化要求比较高的电网或供电可靠性要求较高的负荷中心，用户可选择双电源多次自动切换的方式；其他用户可以选择只允许备自投动作一次，在排除故障后，由人工干预再次投入备自投。
低压备自投说明
低压备自投说明一、备自投简介低压备自投是一种用于低压配电系统的装置，当主电源出现故障或停电时，能够自动或手动将负载切换到备用电源，确保供电的连续性和可靠性。
备自投装置广泛应用于各种需要保证连续供电的行业，如医院、数据中心、通讯设施等。
二、备自投工作原理低压备自投通过检测主电源和备用电源的电压、电流等参数，判断主电源是否正常供电。
当主电源出现故障或停电时，备自投装置将自动或手动启动，将负载切换到备用电源。
在切换过程中，备自投装置会尽量减少对负载的影响，确保切换的平滑性和可靠性。
三、备自投主要功能1.自动切换：当主电源故障或停电时，备自投装置能够自动将负载切换到备用电源。
2.手动切换：在特定情况下，可以通过手动操作切换开关，将负载切换到备用电源。
3.故障检测与报警：备自投装置能够实时检测主电源和备用电源的电压、电流等参数，一旦发现异常情况，立即发出报警信号。
4.事件记录与查询：备自投装置能够记录切换事件、报警信息等，方便用户查询和管理。
四、备自投应用场景低压备自投适用于各种需要保证连续供电的场合，如医院、数据中心、通讯设施、交通设施等。
在这些场合中，如果电源出现故障或停电，备自投装置能够快速、准确地切换到备用电源，确保重要负载的连续供电。
五、备自投优缺点分析优点：1.保证连续供电：备自投装置能够在主电源故障或停电时，快速切换到备用电源，确保重要负载的连续供电。
2.减少损失：由于备自投装置能够快速响应电源故障，及时将负载切换到备用电源，从而减少因电源故障造成的损失。
3.便于管理：备自投装置具有故障检测、报警和事件记录等功能，方便用户对设备进行管理和维护。
缺点：1.成本较高：备自投装置的成本较高，对于一些小型企业或项目来说可能难以承受。
2.切换过程可能影响负载：在切换过程中，备自投装置可能会对负载造成一定的影响，如短暂的停电或电压波动等。
3.需要定期维护：备自投装置需要定期进行维护和保养，以确保其正常工作。
进线备用电源自投原理
进线备用电源自投原理进线备用电源自投原理1、基本备投方式：变压器备自投方式分段备自投方式进线备自投方式2、备用电源自动投入的基本原理备用电源自动投入（以下简称备自投）装置一次接线方式较多，但备自投原理比较简单。
下面介绍几种变电站中典型的备自投方式原理。
对更复杂的备自投方式，都可以看成是这些典型方式的组合。
投入备自投充电过程时：装置上电后,15秒内均满足所有正常运行条件,则备自投充电完毕,备自投功能投入,可以进行启动和动作过程判断；当满足任一退出条件时，备自投立即放电，备自投功能退出。
退出备自投充电过程时：装置上电后,满足启动条件后备自投进行动作过程判断。
在正常运行条件或退出条件下,备自投可靠不动作。
2.1、分段备自投分段备自投接线示意图a）正常运行条件1）分段断路器3DL处于分位置，进线断路器1DL、2DL均处于合位置2）母线均有电压3）备自投投入开关处于投入位置1）II段备用I段：I段母线无压，1DL进线1无流，II段母线有压2）I段备用II段：II段母线无压，2DL进线2无流，I段母线有压1）对启动条件1：若1DL处于合位置，则经延时跳开1DL，确认跳开后合上3DL若1DL处于分位置，则经延时合上3DL2）对启动条件2：若2DL处于合位置，则经延时跳开2DL，确认跳开后合上3DL若2DL处于分位置，则经延时合上3DL1）3DL处于合位置2）备自投一次动作完毕3）有备自投闭锁输入信号4）备自投投入开关处于退出位置2.2 桥备自投桥备自接线投示意图a）正常运行条件1）桥断路器3DL处于分位置，进线断路器1DL、2DL均处于合位置 2）进线1、进线2均有电压3）备自投投入开关处于投入位置1）进线2有电压，进线1无电压且无电流2）进线1有电压，进线2无电压且无电1）对启动条件1若1DL处于合位置，则经过延时跳开1DL，确认跳开后，合上3DL 若1DL处于分位置，则经延时后合上3DL2）对启动条件2若2DL处于合位置，则经过延时跳开2DL，确认跳开后，合上3DL 若2DL处于分位置，则经延时后合上3DL1）3DL处于合位置2）备自投一次动作完毕3）有备自投闭锁输入信号4）备自投投入开关处于退出位置2.3 变压器备自投变压器备自投接线示意图（一台变压器为主变压器，另一台变压器为辅变压器）a）正常运行条件1）主变压器各侧断路器处于合位置，辅变压器各侧断路器处于分位置2）母线有压，辅变压器进线有压3）备自投投入开关处于投入位置主变压器无电流，母线无电压，且辅变压器进线有压当主变压器无电流，母线无电压，且辅变压器进线有压时：若主变压器二次断路器处于合位置，则经延时跳开主变压器各侧断路器，确认跳开后，依次合上辅变压器各侧断路器若主变压器二次断路器处于分位置，则经延时依次合上辅变压器一二次断路器1）备自投一次动作完毕2）3DL、4DL均处于合位置3）有备自投闭锁输入信号4）备自投投入开关处于退出位置2.4 进线备自投进线备自投接线示意图a）正常运行条件1）进线2备用进线1：1DL、3DL处于合位置，2DL处于分位置，两段母线均有电压，备自投投入开关处于投入位置2）进线1备用进线2：2DL、3DL处于合位置，1DL处于分位置，两段母线均有电压，备自投投入开关处于投入位置1）进线2备用进线1：母线无电压，进线1无流，进线2有电压2）进线1备用进线2：母线无电压，进线2无流，进线1有电压c）动作过程：1）对启动条件1，2DL处于分位时若1DL处于合位置，则经延时跳开1DL，确认跳开后合上2DL 若1DL处于分位置，则经延时后合上2DL2）对启动条件2，1DL处于分位时若2DL处于合位置，则经延时跳开2DL，确认跳开后合上1DL 若2DL处于分位置，则经延时后合上1DL1）备自投一次动作完毕2）1DL、2DL均处于合位置3）有备自投闭锁输入信号4）备自投投入开关处于退出位置老姚书馆馆提供。
备自投基本原理及应用PPT课件
备自投的分类
按照切换方式分类
可分为串联切换、并联切换和混联切换三种类型。串联切换是指在主电源或设备故障时，备自投装置 将主电源或设备切除，再接入备用电源或设备；并联切换是指在主电源或设备故障时，备自投装置同 时接入备用电源或设备，形成并联运行；混联切换则是串联切换和并联切换的结合。
按照功能分类
可分为简单备自投和复杂备自投两种类型。简单备自投只具备基本的自动切换功能，复杂备自投除了 自动切换功能外，还具备其他多种功能，如过流保护、电压保护等。
工厂供电系统中的应用
在工厂供电系统中，备自投装置 主要用于保证生产设备的正常运 行，提高工厂的生产效率和经济
效益。
当工厂的主电源出现故障时，备 自投装置会自动切换到备用电源， 保证生产设备的连续运行，避免
因电源故障导致的生产事故。
备自投装置的应用，可以提高工 厂供电系统的稳定性和可靠性， 减少维修和停机时间，提高工厂
提高系统稳定性
备自投的快速切换可以减少电 压波动和负荷损失，提高电力
系统的稳定性。
缺点分析
可能导致非故障区域停电
在某些情况下，备自投动作可能导致非故障 区域也失去电源。
对装置要求高
备自投装置需要具备高可靠性、快速响应等 特点，对设备的质量和维护要求较高。
可能引发连锁反应
备自投动作可能导致系统发生连锁反应，进 一步扩大故障范围。
的生产效益。
建筑配电系统中的应用
在建筑配电系统中，备自投装置主要 用于保证建筑的正常供电和用电安全。
备自投装置的应用，可以提高建筑配 电系统的稳定性和可靠性，减少因电 源故障导致的停电和火灾事故，保证 建筑的安全使用。
当建筑的电源出现故障时，备自投装 置会自动切换到备用电源，保证建筑 的正常供电和用电安全。
备用电源自动投入装置解析
17
要求：工作电源失压AAT均应动作
18
对备用电源自动投入装置的基本要求
要求： AAT的动作时间应使负荷的停电时间尽可 能短为宜。工作电源失去电压时起到备用电源投入 时止，对于用户来说希望停电时间尽可能短。但停 电时间过短，电动机的残压可能很高，投入备用电 源时，如果备用电源电压和电动机残压之间的相角 差又较大，将会产生很大的冲击电流而造成电动机 的损坏。高压大容量电动机因其残压衰减慢，幅值 又大，因此其工作母线中断电源的时间应在1s以上。
9
装设备用电源自动投入装置的原则
装有备用电源厂用电源和所用电； 由双电源供电且其中一个电源经常断开以作
备用的变电所； 有备用变压器或者有互为备用的母线段的降
压变电所； 有备用机组的某些重要辅机。
10
对备用电源自动投入装置的基本要求
要求：应保证在工作电源断开后AAT才动作。 原因：如果把备用电源再投入到故障元件上，
措施：AAT装置的动作时间以1s至1.5s为宜，低 压场合可减至0.5s。
19
对备用电源自动投入装置的基本要求
要求：当工作母线和备用母线同时失去电压 时，AAT装置不应起动。正常工作情况下， 如果备用母线无电压，AAT装置应退出工作， 避免不必要的动作。如果因系统故障造成工 作母线和备用母线同时失去电压，装置也不 应动作。
措施：AAT装设备用母线电压鉴定的继电器。
20
对备用电源自动投入装置的基本要求
要求：当测量工作电源电压的TV二次侧FU 熔断时,AAT不应动作。
防止其误动的措施：低压起动部分采用两个 低压继电器，其线圈V形连接，触点
备用电源自动投入装置的工作原理
备用电源自动投入装置的工作原理嘿，咱今儿就来说说这备用电源自动投入装置的工作原理。
你说这玩意儿就像是个超级英雄，平时可能不太起眼，可一旦关键时刻，那可就派上大用场啦！想象一下，正常供电的时候，就好比一个人在平平稳稳地走路。
可要是突然供电出了问题，就像是在路上摔了一跤。
这时候备用电源自动投入装置就登场啦！它就像一双有力的手，迅速把你扶起来，让一切继续正常运转。
它的工作原理呢，其实也不难理解。
就好像一个聪明的管家，时刻留意着家里的情况。
当它察觉到主电源那边有点不对劲了，马上就行动起来。
它会迅速判断情况，然后果断地切换到备用电源上。
这过程快得很呐，几乎让人感觉不到停电的瞬间。
这备用电源自动投入装置里面有好多小零件小机关呢，它们都各自有着重要的作用。
就跟一个团队一样，大家齐心协力，为了一个共同的目标努力。
有的负责检测，有的负责切换，配合得那叫一个默契！咱平时可能根本注意不到它的存在，可它却默默地守护着我们的用电安全。
这就好比是家里的老黄牛，不声不响地干活，却无比重要。
要是没有它，那一旦停电可就麻烦大了，什么电视不能看了，电脑不能用了，冰箱里的好吃的可能都要坏掉啦！你说它神奇不神奇？它总是能在最需要的时候挺身而出，让我们的生活不受影响。
而且啊，它还特别可靠，就像一个忠实的朋友，永远不会让你失望。
咱再想想，要是医院里没有这备用电源自动投入装置，那手术做到一半停电了咋办？那可不是闹着玩的呀！或者是那些重要的科研机构，正研究着关键的项目呢，突然停电，那损失可就大了去了。
所以说啊，这备用电源自动投入装置可真是太重要啦！它就像是我们生活中的一道保障，默默地为我们服务。
我们真应该好好感谢它呢！虽然它不会说话，不会邀功，但我们心里可得明白它的好呀！总之呢，备用电源自动投入装置就是这么个厉害的家伙，虽然不显眼，但却无比重要。
咱可得好好珍惜它，让它一直好好地为我们服务下去！。
备自投工作原理
6
装置引入1DL，2DL
开关位置接点（TWJ），加上装置自 带操作回路产生的分段开关位置接点（TWJ），用于系统 运行方式判别，自投准备及自投动作。 装置将1DL 和2DL 的KKJ 串连后接入KKJ 闭锁备投开入 用作给备自投放电，另外还引入一个闭锁备自投输入接点
当装置工作在方式1、2 时， 1DL、2DL 在合位，3DL 在分位。 301～302：跳进线1 开关 出口； 303～304：跳进线2 开关 出口。
4
2、模拟量输入
外部电流及电压输入经隔离互感器隔离变换后，由低通滤
波器输入模数变换器。
5
Ia、Ib、Ic
为过流保护用模拟量输入，I1、I2 为两进线一 相电流，用于防止PT 断线时装置误起动。 UA1、UB1、UC1 为Ⅰ母电压输入，UA2、UB2、UC2 为 Ⅱ母电压输入。 装置引入二段母线电压，用于有压、无压判别，每个进线 开关各引入一相电流，是为了防止PT 三相断线后造成分 段开关误投，也是为了更好地确认进线开关已跳开。
备用电源自动投入装置是当工作电源因故障断开以 后，能自动而迅速地将备用电源投入到工作或将用 户切换到备用电源上去，从而使用户不至于被停电 的一种自动装置，简称备自投装置。
3
二、备自投原理
1、备自投的主要形式有： 桥备投、分段备投、母联备投、线路备投、变压器备投。 （1）若正常运行时，一台主变带两段母线并列运行，另一台主变作为明备 用，采用进线（变压器）备自投；若正常运行时，两段母线分列运行，每 台主变各带一段母线，两段母线互为暗备用，采用分段备自投。 （2）若正常运行时，一条进线带两段母线并列运行，另一条进线作为明备 用。采用进线备自投；若正常运行时，每条进线各带一段母线，两条进线 互为暗备用，采用分段备自投。
备自投基本原理及应用
备用电源断路器上需装设相应的继电保护装置（如：自动投入故障母线或故障设备的保护措施），并应与上、下相邻的断路器保护相配合，以保障系统的稳定运行。
调度部门应结合每年远切负荷、紧急事故拉闸序位表、低周方案等稳定措施确定各站备自投的方式，主要是不允许使用备用电源自动投入装置将以上措施所切除的负荷恢复。
备自投装置 的基本原理及应用
CLICK TO ADD TITLE
单/击/此/处/添/加/副/标/题
汇报人姓名
两条电源进线、两段母线、两台主变
两条电源进线、两段母线、两台主变
备自投装置的作用
备用电源自动投入装置,是当工作电源因故障跳闸后，自动迅速地将备用电源投入的一种自动装置(简称备自投装置)。它可以提高供电可靠性、简化继电保护配置、限制短路电流并提高母线残压。 备自投装置是电力部门为保证用户连续可靠供电的重要手段。
图4、 两条电源进线，两段110kV母线， 两台主变运行
①运行条件 电源进线一和电源进线二皆运行，分别带两段110kV母线，110kV分段断路器热备用，两台主变运行或一运行一备用。
110kV内桥接线方式
图5、 110kV内桥接线
110kV内桥接线方式 此接线方式一般考虑配置两套备自投装置，一套为进线/高压分段备自投装置、另一套为低压分段备自投装置。
变电站一次接线方式较多，但备自投原理比较简单，不管多复杂的备自投方式，都是下面介绍的两种备自投方式的组合：
01
、变压器备自投方式及低压分段开关自投方式
02
、进线备自投方式及高压分段开关备自投方式
03
三、变电站常用的备自投方式
㈠、变压器备自投方式及低压分段开关自投方式 图A.1 两条电源进线、 两段母线、两台主变 图A.2 一条电源进线、 两段母线、两台主变
备用电源自投装置
第三种运行方式：该运行方式与第二种相 似，只是正常时由进线2工作，进线1备用。
实际问题的阐述和解决
设备的生产厂家是本着尽量满足全部用户 理念来设计和生产产品，可以说照顾到了 大部分用户的普遍要求，但同时又带来了 它的局限性，如果直接拿来使用，则有可 能出现产品不能兼顾电网实际运行中的某 些特殊要求的情况。
如果备自投动作之前，运行开关已由其他 保护（线路光差保护、主变差动保护等） 先行跳开，则备自投装置判断运行开关在 跳位，会自行忽略跳闸逻辑，或是认为开 关偷跳，而去直接合备用电源开关，导致 联跳电厂联络线开关的功能同时被忽略。
所以，真正能够解决此问题的方法是要求 厂家修改程序，做到备自投满足启动条件 后，不论原运行开关是否在合位，都发出 跳闸指令，去跳原运行开关，同时联跳电 厂联络线。
备自投应用场合
用在110kV内桥接线侧 用在主变35kV侧、10kV侧。 用在站用0.4kV侧。 用户侧
我局配电网置基本情况
我局110kV及以下电网为主要采用辐射形电 网，为保证电网可靠运行，使电网在N-1的 故障情况下能够不间断供电，电网接线一 般采用一主一备双电源的接线形式。
备自投典型接线方式
备自投的方式有两种
线路备自投； 分段（桥）备自投
自适应式BZT
新型的自投装置还研发了可以与电网接线 自适应的动作方案，通过对开关辅助接点 开入量的判断，得出目前变电站的实际运 行方式，从而智能的切换到与之相适应的 备自投方式，不必由现场人员手动操作。
BZT遵循的基本原则
（1）工作电压消失时，自动投入装置均应启动； （2）备 用电源应在工作电源确实断开后才能投入； （3）备用电 源断路器的合闸脉冲应是短脉冲，且只允许自投装置动作 一次； （4）备用电源线路确有电压时才能投入； （5） 备用电源自投装置自投时限尽可能短，以保证负载中电动 机自启动的要求； （6）应防止电压互感器熔丝熔断时误 动。
备用电源自动投入装置的原理
备用电源自动投入装置的原理你想啊，在咱们的生活里，电那可太重要啦。
就像手机没了电，那简直感觉自己像是与世隔绝了一样。
在一些大型的场所，像医院、工厂之类的，电要是突然没了，那可不得了。
这时候备用电源自动投入装置就像个超级英雄一样登场啦。
这个装置呢，简单来说，它就一直在那悄悄地观察着主电源的情况。
就好比一个小卫士，眼睛一眨不眨地盯着主电源这个“大老板”。
主电源正常工作的时候，它就乖乖地在旁边待命，啥也不做，就像个懂事的小跟班。
那什么时候它会开始行动呢？当主电源出问题的时候呀，比如说主电源突然断电了。
这就像是主电源这个“大老板”突然生病倒下了。
这时候备用电源自动投入装置就像被触发了紧急按钮一样，迅速地开始工作。
它会以超快的速度检测到主电源的故障，这个检测的速度可快啦，就像闪电侠一样，“嗖”的一下就知道情况不对了。
然后呢，它就会把备用电源接入到电路当中。
这个过程就像是在接力赛里，主电源跑不动了，备用电源立马接过接力棒，继续往前冲。
它会确保电路能够持续不断地有电供应。
你看，这多神奇呀。
而且哦，这个装置还有很聪明的地方呢。
它在接入备用电源的时候，会考虑很多因素。
比如说，它要确保备用电源的电压、频率之类的参数和电路是匹配的。
要是不匹配的话，那就像给一个小娃娃穿上大人的鞋子，肯定是不行的。
它就像是一个很细心的裁缝，要把备用电源这个“布料”完美地缝进电路这个“衣服”里。
再说说这个装置的构成吧。
它有一些检测元件，这些检测元件就像是它的小眼睛和小耳朵，能够敏锐地感知到主电源的各种状态。
还有控制元件，这个就像是它的大脑，根据检测到的信息来做出正确的决策，决定什么时候把备用电源投入进去。
对于像医院这种地方，这个装置那可真是救命的存在。
想象一下，手术室里正在做手术呢，突然没电了，那得多可怕。
但是有了备用电源自动投入装置，它就会在主电源断电的瞬间让备用电源接上，手术台上的灯还亮着，那些重要的医疗设备还能正常工作，医生就能继续安心地做手术啦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
