移动电源设计讲解

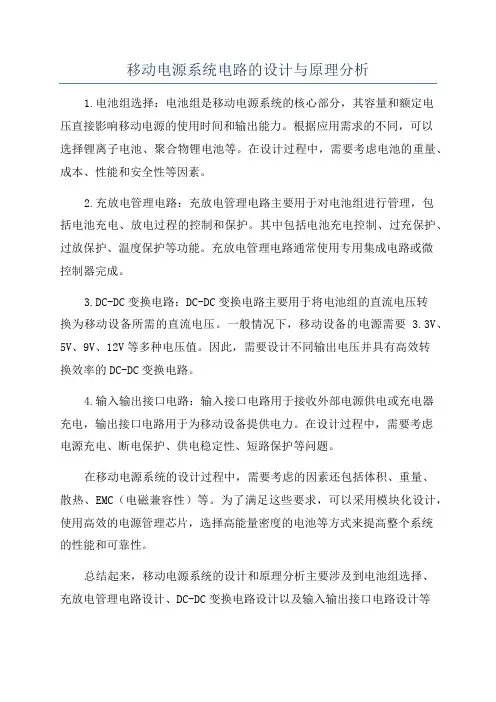

移动电源系统电路的设计与原理分析
移动电源系统电路的设计与原理分析
1.电池组选择：电池组是移动电源系统的核心部分，其容量和额定电
压直接影响移动电源的使用时间和输出能力。
根据应用需求的不同，可以
选择锂离子电池、聚合物锂电池等。
在设计过程中，需要考虑电池的重量、成本、性能和安全性等因素。
2.充放电管理电路：充放电管理电路主要用于对电池组进行管理，包
括电池充电、放电过程的控制和保护。
其中包括电池充电控制、过充保护、过放保护、温度保护等功能。
充放电管理电路通常使用专用集成电路或微
控制器完成。
3.DC-DC变换电路：DC-DC变换电路主要用于将电池组的直流电压转
换为移动设备所需的直流电压。
一般情况下，移动设备的电源需要 3.3V、5V、9V、12V等多种电压值。
因此，需要设计不同输出电压并具有高效转
换效率的DC-DC变换电路。
4.输入输出接口电路：输入接口电路用于接收外部电源供电或充电器
充电，输出接口电路用于为移动设备提供电力。
在设计过程中，需要考虑
电源充电、断电保护、供电稳定性、短路保护等问题。
在移动电源系统的设计过程中，需要考虑的因素还包括体积、重量、
散热、EMC（电磁兼容性）等。
为了满足这些要求，可以采用模块化设计，使用高效的电源管理芯片，选择高能量密度的电池等方式来提高整个系统
的性能和可靠性。
总结起来，移动电源系统的设计和原理分析主要涉及到电池组选择、
充放电管理电路设计、DC-DC变换电路设计以及输入输出接口电路设计等
方面。
在设计过程中需要综合考虑功率、效率、稳定性、成本和安全性等因素，以满足移动设备的电力需求。
单片机 移动电源方案
单片机移动电源方案概述移动电源是现代人日常生活中必备的便携式充电设备。
在充电电力不足或无电源可用的情况下，移动电源提供了一种便捷的充电解决方案。
本文将介绍基于单片机的移动电源方案，包括硬件设计和软件实现。
硬件设计电池选择移动电源的核心部分是电池，它决定了电源的容量和使用时间。
在选择电池时，需要考虑电压和容量。
一般来说，选择锂离子电池作为电源是最常见的选择，因为它们具有较高的能量密度和较小的体积。
充电电路设计移动电源需要提供可靠的充电功能。
充电电路设计应具备以下功能：- 过电流保护：当充电电流超过设定阈值时，电路应能自动断开以防止损坏电池。
- 过压保护：当电池充电达到额定电压时，电路应能自动停止充电，以避免电池过充。
- 温度保护：当电池温度过高时，电路应能自动停止充电，以保护电池安全。
- 反向连接保护：当用户错误地连接正负极时，电路应能自动检测并断开连接，以避免损坏电路。
输出电路设计移动电源需要提供稳定可靠的输出电压。
输出电路设计应具备以下功能： - 电压稳定性：输出电压应保持在设定电压范围内，以满足不同设备的需求。
- 过载保护：当输出电流超过额定值时，电路应能自动断开以防止过载损坏电源或受充电设备。
- 短路保护：当输出端短路时，电路应能自动断开以避免损坏电源和受充电设备。
单片机选择根据移动电源的需求，选择适合的单片机是非常重要的。
单片机控制移动电源的充电和输出电路，需要具备以下功能： - 较高的计算能力：处理充电和输出电路控制所需的算法和逻辑运算。
- 多个IO引脚：用于与传感器、开关和显示屏等外部元件交互。
- 低功耗模式：在不使用时能进入低功耗模式以节省能量。
- 丰富的接口：支持与其他组件的通信，如USB接口、I2C接口等。
充电管理通过单片机控制充电电路，可以实现智能化的充电管理。
单片机可以检测电池电量，并根据需求决定是否开始充电。
同时，单片机可以监控充电过程中的电流、电压和温度等参数，并对异常情况进行保护。
移动电源小车的开发设计
移动电源小车的开发设计1. 引言1.1 背景介绍移动电源小车是一种结合移动电源和小车技术的新型产品，能够在无电源的环境下为电子设备提供充电服务。
随着人们对移动设备的依赖程度不断增加，移动电源小车成为满足人们日常生活需求的一种新型解决方案。
通过移动电源小车，用户无需担心电子设备在户外使用过程中因电量不足而无法正常工作的问题。
移动电源小车也能够为户外活动、野外探险等场景提供便利的充电服务。
移动电源小车的开发设计不仅能够满足人们对移动充电的需求，还可以为电子产品的智能化、便捷化使用提供技术支持。
通过对移动电源小车的研究和开发，可以不断提升其性能和功能，进一步满足人们对移动充电的需求，提高用户体验。
在当前移动互联网时代，移动电源小车有着广阔的应用前景和市场潜力，对其进行深入研究和开发具有重要的现实意义和市场价值。
1.2 研究意义移动电源小车是一种集移动、供电、通信于一体的智能设备，具有较强的实用性和普适性，可广泛应用于各类移动设备的供电及控制。
研究移动电源小车的意义在于提高移动设备的便携性和使用效率，为用户提供更加便捷的电源补给和控制操作，满足人们对便捷、高效的需求。
移动电源小车的研究还可以促进相关技术领域的发展和创新，推动智能设备向着更加智能化、自动化的方向发展。
深入研究移动电源小车的设计开发对于提升移动设备的整体性能和用户体验具有重要意义。
通过对移动电源小车的研究，不仅可以推动移动设备行业的发展，还可以为未来智能设备的发展和普及打下基础，具有重要的科研和应用价值。
1.3 目的移动电源小车是为了解决日常生活中电子设备充电困难的问题而设计的一种便携式充电设备。
其主要目的包括以下几个方面：1. 提供便携式充电解决方案：移动电源小车可以随时随地为用户的电子设备提供充电，无需依赖固定的电源插座，极大地提高了用户的充电便利性和灵活性。
2. 增强用户体验：移动电源小车具有智能化功能，可以根据用户的需求智能调节输出电流和电压，保护设备充电安全，提升用户体验。
创意移动电源设计方案
总结与展望
3.1关键技术 3.2技术难点 3.3案例分析
技术难题攻克
在研发过程中，成功解决了多项技术难题，提高了产品的性能和稳定性。
团队协作能力提升
项目组成员在共同努力下，形成了高效的团队协作机制，为项目的顺利完成提供了有力保障。
创新设计实现
成功设计出一款具有创意和实用性的移动电源，满足市场需求。
项目成果总结
绿色环保趋势
环保意识的提高将推动移动电源向更环保的方向发展，如采用可降解材料、提高能源利用效率等。
多功能集成
未来的移动电源将不仅仅具备充电功能，还将集成更多实用功能，如照明、SOS求救等。
智能化发展
随着人工智能技术的不断进步，未来的移动电源将更加智能化，具备语音识别、自动充电等功能。
未来发展趋势预测
提供足够的输出功率，以满足不同设备的充电需求，同时保持稳定的电压和电流。包括充电速度和能量转换效率，以确保高效充电。
性能评估指标
设计过充保护电路，防止电池过充，延长电池使用寿命并确保安全。
过充保护
采用温度感应和过热保护机制，避免电源过热并降低火灾风险。
过热保护
在电路设计中加入短路保护功能，防止电源短路造成的损坏或危险。
02
多口输出
提供多个不同功率的输出口，支持同时为多台设备充电，提高充电效率。
实用性
个性化外观
提供多种颜色、图案、材质等个性化选择，满足不同用户的审美需求。
精致工艺
采用高精度注塑、金属压铸等精致工艺，提升产品质感和品质感。
环保材料
选用环保可降解的材料，如竹纤维、玉米塑料等，降低对环境的影响。
美观性
PART FOUR
智能化设计
引入智能芯片和APP控制，实现电量监测、远程控制等智能化功能，提升用户体验。
移动电源的设计方案草案
移动电源的设计方案草案
摘要：
移动电源是一种便携式电源设备，用于为移动设备如手机、平板电脑等充电。
本文旨在提出一种移动电源的设计方案草案，包括设计目标、结构设计、电路设计和安全性考虑等方面的内容。
一、设计目标
1. 高效充电：移动电源应能够高效地为移动设备充电，提供稳定的电流和电压输出。
2. 大容量电池：移动电源应配备高容量的电池，以提供更长的使用时间。
3. 多功能设计：移动电源应具备多种充电接口，能够兼容不同品牌和型号的移动设备。
4. 轻便设计：移动电源应采用轻巧的设计，方便携带和使用。
5. 安全可靠：移动电源应具备过充保护、短路保护、温度保护等安全功能，确保用户的使用安全。
二、结构设计
移动电源的结构设计主要包括外壳、电池、电路板和接口等部分。
1. 外壳设计：外壳应采用耐磨损、防污染的材料，具备良好的手感和外观。
2. 电池设计：电池应选择高品质的锂离子电池，具备大容量和长寿命。
电池安装应采用防震设计，以避免在移动过程中对电池的损坏。
3. 电路板设计：电路板应设计合理布局，确保电路的稳定性和可靠性。
板上应包括充电管理芯片、DC-DC转换器、电池保护芯片等关键元件。
4. 接口设计：移动电源应配备USB接口、Type-C接口等多种充电接口，以满足不同移动设备的充电需求。
三、电路设计
移动电源的电路设计主要涉及充电管理和电池保护。

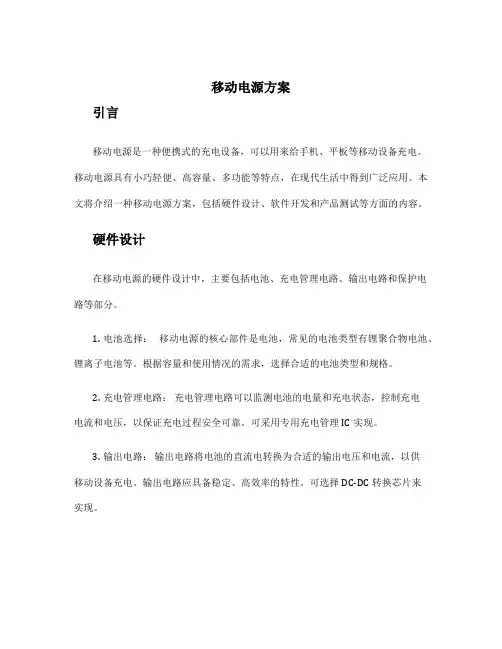

移动电源 方案
移动电源方案引言移动电源是一种便携式的充电设备，可以用来给手机、平板等移动设备充电。
移动电源具有小巧轻便、高容量、多功能等特点，在现代生活中得到广泛应用。
本文将介绍一种移动电源方案，包括硬件设计、软件开发和产品测试等方面的内容。
硬件设计在移动电源的硬件设计中，主要包括电池、充电管理电路、输出电路和保护电路等部分。
1.电池选择：移动电源的核心部件是电池，常见的电池类型有锂聚合物电池、锂离子电池等。
根据容量和使用情况的需求，选择合适的电池类型和规格。
2.充电管理电路：充电管理电路可以监测电池的电量和充电状态，控制充电电流和电压，以保证充电过程安全可靠。
可采用专用充电管理IC实现。
3.输出电路：输出电路将电池的直流电转换为合适的输出电压和电流，以供移动设备充电。
输出电路应具备稳定、高效率的特性。
可选择DC-DC转换芯片来实现。
4.保护电路：为了避免过充、过放、过流等情况对移动电源和移动设备造成损害，需要在电路中添加保护电路。
保护电路可包括过压保护、过流保护、短路保护等功能。
软件开发移动电源的软件开发包括控制充电、显示剩余电量、自动关机等功能的实现。
1.充电控制：利用充电管理电路的监测功能，可以实现对充电电流和电压的控制，以达到最佳的充电效果。
同时还需要考虑到充电过程中的温度控制，避免过热。
2.显示剩余电量：移动电源通常会配备显示器来显示剩余电量，用户可以根据剩余电量了解电源的使用情况。
通过软件开发，可以实现电量的准确显示。
3.自动关机：当移动电源的电量消耗完毕时，可以通过自动关机功能来节省电能。
在软件中设置合适的电量阈值，当电量低于阈值时触发关机操作。
产品测试在完成移动电源的硬件设计和软件开发后，还需要对产品进行测试和验证。
1.性能测试：对移动电源的容量、输出电压和电流进行测试，以验证其性能是否符合设计要求。
2.安全性测试：进行过充、过放、过流、短路等测试，验证保护电路的有效性和安全性。
3.兼容性测试：将移动电源连接至不同型号的移动设备上，测试其充电兼容性和充电效果。
充电宝方案
以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：充电宝方案# 充电宝方案## 1. 简介充电宝是一种便携式电源设备，用于为各种电子设备充电。
充电宝由电池组、电路板、外壳等组成，具有便携性和大容量特点。
本文将介绍一个充电宝方案，包括其主要组成部分、工作原理和设计要点。
## 2. 主要组成部分充电宝方案的主要组成部分包括以下几个方面：### 2.1 电池组电池组是充电宝的核心部分，其容量决定了充电宝能够为设备提供多长时间的电量。
在选择电池组时，需要考虑其容量、充放电速率和循环次数等因素。
### 2.2 电路板电路板是充电宝的控制中心，负责管理电池组的充放电过程、保护电池以及为设备提供电力输出等功能。
电路板中常包含充电管理、保护管理和输出管理等模块。
### 2.3 外壳外壳是充电宝的外部包装，通常采用塑料材料制成，具有防护、美观和便携性等特点。
外壳的设计需要考虑充电口、输出口的位置和布局，以及按键、显示屏等辅助功能。
## 3. 工作原理充电宝的工作原理主要分为充电和放电两个过程：### 3.1 充电过程在充电过程中，外部电源将直流电压通过充电线连接到充电宝的输入口，在电路板的控制下，将电能转化为电池组的蓄电能量。
此过程中，电路板会根据电池组的充电状态进行智能调控，实现充电效率的最大化。
### 3.2 放电过程在放电过程中，用户连接需要充电的设备到充电宝的输出口，电路板会根据设备的需求输出相应的电流和电压。
同时，电路板还能对输出电流进行限制，以保护设备和充电宝的安全。
## 4. 设计要点在设计充电宝方案时，需要注意以下几个要点：### 4.1 安全性安全是设计充电宝方案的首要考虑因素。
在电路板设计中，需要添加过充、过放、过流和短路保护电路，确保电池组和设备的安全。
### 4.2 效率充电宝的充放电效率直接影响其使用体验和电池寿命。
在电路板的设计过程中，需要合理选择功率器件、电池管理芯片和充电管理算法，以提高充放电效率。
移动电源系统电路的设计与原理分析
移动电源系统电路的设计与原理分析市面上移动电源中常使用2个电感，其中充电电路中，充电过程需要一个电感，Boost 电路放电过程中也需要一个电感。
充电电路的工作过程是通过5V的交流适配器给移动电源内部的锂电池充电；而Boost电路工作过程是将移动电源内部锂电池升压到5V进行输出，从而给移动设备供电。
但在移动电源实际工作中这两种电路通常情况不需要同时工作，也就是工作中两个电感只有一个电感处于工作状态，两个环路只需要一个工作。
芯片工作原理MT2011是一款高效率大电流单串联锂电池充电控制器。
它支持4.5V~6.5V输入电压，输出电压可以跟随锂电池电压，最大2A的充电电流，使用了高效率的同步整流结构，适合应用于便携式充电设备和移动电源充电。
整合电流采样电阻、高精度的电流与电压管理电路、满电自动停止充电。
MT2011工作频率为1.5MHz，使用同步整流结构，效率高达93%.带有充电电流软启动、防反相电流二极管、充电电流采样等功能，并带有完善的输出短路保护和过温保护功能。
使设备稳定性更高，单电感移动电源电路如图所示：（a）充电芯片外围电路（b）升压芯片外围电路（c）单片机外围电路图1.电路中芯片工作电路MT5036是来颉科技设计的一款95%高效的800KHz同步升压转换器，它为单节锂电池或多节锂电池组并联提供了良好的供电解决方案。
转换器通过设置芯片外部FB分压电阻或使用内部FB分压电阻来获得一个稳定输出电压。
芯片转换效率非常高，能提供足够的负载电流，当供电电压下降到3V时，仍能在输出电压为5V时，输出3A的负载电流，电感中的峰值电流被限制在6.6A.MT5036工作频率可达800KHz，这使得电感和输出电容都可以不用太大，并且带有轻载PSM功能，可以保证芯片在全负载范围内保持较高的转换效率。
拥有60uA 的静态电流，可以大大提高锂电池的寿命，带有低EMI工作模式，断续工作时，可以有效减少振铃，转换器可以避免电池过放电，在关断时负载可以完全与电池断开。
移动电源设计讲解
移动电源的讲解这段时间，关于移动电源的虚标以及各种安全问题，已经引起了消费者的强烈关注，作为设计师怎样才能设计出好的移动电源，而作为消费者我们又应该如何选择移动电源，请关注我们这篇关于移动电源的文章。
智能手机配置越来越高，耗电也越来越凶，像iPhone等部分手机电池更是不可更换，遇到缺电的情况下只有通过移动电源（也称作充电宝或外置电池等）来救急，因此造就了目前手机移动电源市场销售的火爆。
很多消费者在选择移动电源时，注意力只放在外观、容量以及价格上，往往很难了解到移动电源内部的状况，今天我们给大家介绍一下移动电源，首先从电源的电芯开始。
移动电源的内部构造首先简单了解一下移动电源的构成：1、外壳，主要是产品封装，以及实现造型美观、保护等作用，常见为塑胶和金属，一些较好的产品往往塑胶也是采用了防火材料；2、电芯，也就是我们常见的电池，是移动电源的电量储存仓库；3、电路板，主要用于实现电压、电流控制、输入和输出控制，以及实现其它各种功能。
电芯是移动电源中成本最高的组成部分，最常见的一种是18650电芯，另一种是聚合物电芯，这两种电芯统治了锂电池行业内绝大份额的市场。
18650电芯18650锂离子电池18650是行内叫法，指电池直径为18mm，长度为65mm，圆柱体型的电池，像国际大厂三洋，松下，三星、索尼等都有这块业务，而国内也有不少厂家在生产和销售18650电芯，市场上见到的移动电源，大多数采用18650电芯，而为了拼成本，基本都用的是国内产的产品，甚少有采用进口大厂的18650电芯。
采用18650电芯的移动电源18650的容量，一般最常见的有2200mAh、2400mAh和2600mAh三种规格，据介绍目前18650已可做到3400mAh最大单节容量。
采用18650电芯的移动电源，基本是以上几种规格并联实现。
18650一般采用圆柱钢壳包装，内部锂离子呈液态。
因为已经是行业标准规规格，18650只能为圆柱状，如果大家在购买移动电源看到又粗又大的造型，基本可确定采用的就是18650电芯。
太阳能移动电源设计方案环保高效轻便
太阳能移动电源设计方案：环保、高效、轻便摘要：太阳能移动电源是一种以太阳能为能源的便携式电源设备，适用于户外、旅行等环境。
本文将探讨太阳能移动电源的设计方案，旨在实现环保、高效和轻便的特点。
引言：随着人们对于环境保护的关注度不断提高，太阳能移动电源作为一种新兴的绿色能源设备在市场上得到了广泛关注。
与传统的充电宝相比，太阳能移动电源利用太阳能进行能量储存，不仅环保而且能够持续使用。
本文将从设计方案的角度，探讨如何实现太阳能移动电源的环保、高效和轻便。
一、太阳能电池板的设计太阳能电池板是太阳能移动电源的核心元件，其设计方案直接影响到整个系统的效能。
首先，选择高效转换率的太阳能电池板，以确保在太阳光较弱的情况下仍能提供稳定的能源。
其次，考虑使用多片太阳能电池板并采用折叠设计，以增加接收太阳光的表面积，并方便携带和存储。
二、电池组的设计太阳能移动电源的电池组设计应考虑容量、充电速度和循环寿命等因素。
为了实现高效使用太阳能，可选择锂离子电池作为电池组的储能介质。
锂离子电池具有高能量密度、长循环寿命和低自放电率等优点，能够满足移动电源长时间使用的需求。
同时，还应添加保护电路，以避免过充、过放和短路等安全问题。
三、充电控制电路的设计充电控制电路是太阳能移动电源的关键部分之一，它能根据太阳能电池板的输出电压和电流情况，实现对电池组的充电控制。
在设计时，应考虑充电电流的稳定性和充电效率的提高。
同时，还应该加入过电流保护、过温保护等安全机制，以保护电池组的安全和稳定性。
四、输出接口与USB充电口设计太阳能移动电源应具备多种输出接口，以满足不同设备的充电需求。
常见的输出接口包括USB、DC和AC接口等。
在设计时，应注意接口的稳定性和兼容性，以确保电源可与各类型设备进行充电和供电。
此外，为了方便使用，应考虑加入USB充电口，方便充电宝自身的充电。
结论：本文从太阳能电池板、电池组、充电控制电路和输出接口等方面，探讨了太阳能移动电源的设计方案。
移动电源设计讲解
移动电源设计讲解移动电源是一种便携式的设备，主要功能是存储能量并将其转换为电力，便于为移动设备如手机、平板电脑、笔记本电脑等充电。
移动电源设计主要包括以下几个方面的内容：电池容量选择、电路设计、外壳设计和安全保护等。
首先，电池容量选择是移动电源设计的重要一环。
根据用户的需求和使用习惯，选择适当的电池容量是十分重要的。
一般来说，移动电源的电池容量越大，提供的充电时间就越长，但同时也增加了移动电源的体积和重量。
因此，在设计中需要平衡容量和便携性之间的关系，选择适度的电池容量。
其次，电路设计是移动电源设计中的关键一环。
电路设计包括充电管理和输出管理两部分。
充电管理主要负责电量的监测和充电控制，保证电池的正常充电和放电；输出管理则负责输出电压和电流的稳定，保证为移动设备提供稳定的电力。
在电路设计中，需要充分考虑电池的充电电流、放电电流以及输出的最大电压和电流等参数，确保安全可靠。
此外，外壳设计也是移动电源设计中的重要一环。
外壳设计既关乎产品的外观美观，又与产品的散热能力息息相关。
外壳材料的选择需要具备良好的散热性能，以避免过高温度对电池和电路的影响。
此外，外壳的工艺和结构设计也需要考虑用户的使用便利性，如方便携带和操作等。
最后，移动电源设计中安全保护是至关重要的。
由于电池可能存在过充、过放、短路等安全问题，因此必须在设计中加入相应的保护措施，如过充保护电路、过放保护电路、短路保护电路等。
这些保护措施可以有效避免因电池问题导致的安全事故。
综上所述，移动电源设计需要综合考虑电池容量、电路设计、外壳设计以及安全保护等多个因素。
只有在这些方面都考虑到位，才能设计出安全可靠、方便实用的移动电源。
工程机械移动电源设计方案
工程机械移动电源设计方案一、背景随着社会经济的快速发展，各行各业对于工程机械的需求越来越大。
工程机械在建筑、矿业、交通等领域扮演着重要的角色，然而现有的工程机械电源供应方式普遍存在重量大、安装麻烦、使用不便等问题。
因此，设计一种移动电源系统以提供给工程机械使用成为了当前亟待解决的问题。
二、目标本设计的目标是设计一种轻巧、便携、高效的工程机械移动电源系统，能够满足各种工程机械的电力需求，并具有良好的安全性和可靠性。
三、设计方案1. 电源类型移动电源的主要电源类型有内燃机、充电电池和太阳能等。
针对不同场景和需求，可以选择合适的电源类型。
内燃机电源具有稳定性好、输出功率大的优点，适用于长时间的工作。
充电电池则具有零排放、环保、使用便捷等优势，在一些需要安静环境或短时间使用的场景中更为适用。
太阳能电源则具有可再生、长寿命等特点，适用于户外环境和光照条件好的场景。
2. 结构设计移动电源系统的结构设计需要考虑到安装便捷和移动性，需要结合工程机械的特点进行设计。
可以采用轮式设计，方便移动和安装。
此外，需要考虑到外壳的防水、防尘等性能，以便适应不同工作场景的需求。
3. 功率输出根据工程机械的电力需求，需要设计合适的功率输出，可以根据工程机械的不同需求进行功率级别的设置。
同时，可以考虑设计多个输出端口，以便同时为多台工程机械提供电力支持。
4. 控制系统移动电源需要具备良好的控制系统，可以监控电源的工作状态，实现电源的启动、停止、调节等功能。
可以配备智能控制系统，实现远程控制和监测，提高电源的可操作性和便捷性。
5. 安全保护移动电源系统需要具备良好的安全保护功能，能够保证电源系统的安全稳定运行。
可以配备过载保护、短路保护、超温保护等功能，保障电源的安全和可靠性。
6. 环保节能移动电源系统需要具备环保节能的特点，采用高效的能源利用方式，减少能源的浪费。
可以选择低排放的内燃机或者采用太阳能电源，减少对环境的影响。
四、关键技术1. 轻量化设计：采用轻质材料和结构设计，减轻整体重量，提高移动性和便携性。
移动电源系统电路的设计与原理分析
移动电源系统电路的设计与原理分析市面上移动电源中常使用2个电感，其中充电电路中，充电过程需要一个电感，Boost 电路放电过程中也需要一个电感。
充电电路的工作过程是通过5V的交流适配器给移动电源内部的锂电池充电；而Boost电路工作过程是将移动电源内部锂电池升压到5V进行输出，从而给移动设备供电。
但在移动电源实际工作中这两种电路通常情况不需要同时工作，也就是工作中两个电感只有一个电感处于工作状态，两个环路只需要一个工作。
芯片工作原理MT2011是一款高效率大电流单串联锂电池充电控制器。
它支持4.5V~6.5V输入电压，输出电压可以跟随锂电池电压，最大2A的充电电流，使用了高效率的同步整流结构，适合应用于便携式充电设备和移动电源充电。
整合电流采样电阻、高精度的电流与电压管理电路、满电自动停止充电。
MT2011工作频率为1.5MHz，使用同步整流结构，效率高达93%.带有充电电流软启动、防反相电流二极管、充电电流采样等功能，并带有完善的输出短路保护和过温保护功能。
使设备稳定性更高，单电感移动电源电路如图所示：（a）充电芯片外围电路（b）升压芯片外围电路（c）单片机外围电路图1.电路中芯片工作电路MT5036是来颉科技设计的一款95%高效的800KHz同步升压转换器，它为单节锂电池或多节锂电池组并联提供了良好的供电解决方案。
转换器通过设置芯片外部FB分压电阻或使用内部FB分压电阻来获得一个稳定输出电压。
芯片转换效率非常高，能提供足够的负载电流，当供电电压下降到3V时，仍能在输出电压为5V时，输出3A的负载电流，电感中的峰值电流被限制在6.6A.MT5036工作频率可达800KHz，这使得电感和输出电容都可以不用太大，并且带有轻载PSM功能，可以保证芯片在全负载范围内保持较高的转换效率。
拥有60uA 的静态电流，可以大大提高锂电池的寿命，带有低EMI工作模式，断续工作时，可以有效减少振铃，转换器可以避免电池过放电，在关断时负载可以完全与电池断开。
移动电源的设计方案草案
移动电源的设计方案草案引言：移动电源作为一种便携式的电源设备，在人们日常生活和旅行中起着重要的作用。
它能够为各种电子设备提供便捷的充电解决方案，如手机、平板电脑、相机等。
为了满足用户对便携性、容量和安全性的需求，本文将提出一份移动电源的设计方案草案，旨在为生产商提供一个参考，并确保设计的稳定性和高质量。
一、需求分析1. 容量要求：在选择移动电源的容量时，需根据用户的需求和电子设备的功耗来确定。
一般来说，移动电源的容量应能够满足用户一天的使用，同时留有冗余电量。
因此，在设计方案中，建议选择高容量锂电池。
2. 充电速度：提高充电速度对于用户来说非常重要。
因此，在设计方案中应考虑采用快充技术，以尽可能缩短充电时间。
3. 输出接口：为了兼容不同的电子设备，设计方案应具备多个输出接口，如USB、Type-C等。
同时，根据市场需求，也可以考虑增加无线充电功能。
4. 便携性：移动电源的便携性是其最核心的特点之一。
在设计方案中，应尽量减小体积和重量，方便用户携带。
5. 安全性：移动电源在使用过程中需要确保安全性，防止过充、过放、短路等问题。
因此，在设计方案中，应包含多重保护机制，如过压保护、过流保护和温度保护等。
二、设计方案基于上述需求分析，以下是移动电源设计方案草案的主要内容：1. 电池选择：建议使用高容量锂电池作为能量存储器，例如锂聚合物电池，其具有较高的能量密度和较小的体积。
2. 充电技术：采用快充技术，如USB PD（Power Delivery）快充技术，能够在短时间内充满电池。
3. 输出接口：设计方案中应提供USB Type-A和Type-C接口，以满足不同设备的充电需求。
此外，还可以考虑增加无线充电功能，为支持无线充电的设备提供充电解决方案。
4. 便携性设计：采用轻量化材料和紧凑的外形设计，减小体积和重量。
在外壳设计上，可以使用防滑材质或增加防滑纹路，以提高握持感和用户的使用安全性。
5. 安全保护：设计方案中应包括过压保护、过流保护和温度保护等多重保护机制，以确保移动电源在正常使用过程中的安全性。
充电宝设计方案
充电宝设计方案摘要：本文旨在提供一个充电宝的设计方案，该设计方案旨在满足用户对便携式充电设备的需求。
充电宝是一个便携式的电源装置，可以通过USB接口为各种移动设备提供充电功能。
在这个设计方案中，将介绍充电宝的功能、外观设计、电池容量、充电技术以及安全性等关键要素。
1. 引言随着移动设备的普及和使用频率的增加，便携式充电装置成为了现代人的必备物品之一。
充电宝作为最常见的一种便携式充电装置，其设计方案的优劣直接影响着用户体验和市场竞争力。
因此，开发一款性能优秀、外观吸引人、安全可靠的充电宝设计方案具有重要意义。
2. 功能要求在设计充电宝方案时，需要考虑以下功能要求：2.1 充电功能：充电宝应能为手机、平板电脑和其他移动设备提供高效稳定的充电。
2.2 多口输出：充电宝应该提供多个USB 接口，以便同时为多个设备充电。
2.3 便携性：充电宝的体积和重量应尽可能小，方便用户携带和使用。
2.4 安全性：充电宝应具备过充、过放和短路保护功能，保证用户使用的安全性。
3. 外观设计外观设计是充电宝吸引用户的重要因素之一，因此在设计方案中应注重外观设计的吸引力和美观度。
3.1 材料选择：充电宝的外壳可以采用高质量的金属材料，如铝合金，以提高产品的质感和耐用性。
3.2 尺寸和形状：充电宝的尺寸应当足够小，可以放入用户的口袋或手提包中。
形状设计要简洁流线，舒适拿握。
3.3 颜色选择：可以提供多种颜色的选择，满足用户不同的审美需求。
4. 电池容量电池容量是充电宝性能的关键指标之一。
一般来说，电池容量越大，则充电宝的充电次数越多。
4.1 需求分析：根据市场需求以及用户的充电需求情况，可以选择不同容量的电池。
一般来说，5000mAh至20000mAh的容量范围内可以满足大部分用户的需求。
4.2 充电效率：设计方案中应注意提高充电宝的充电效率，减少能量的损耗和浪费，从而提高使用体验。
5. 充电技术充电技术的选择对充电宝的充电速度和效率有很大影响。
便携式移动电源电子电路设计方案详解
便携式移动电源电子电路设计方案详解。
锂电池充电IC 分为线性式及切换式两种，线性式充电IC 的成本低，IC接脚数较少，只需要少数的被动组件。
然而线性式充电IC 有较大的功率损耗，若设计不好常会导致IC 温度过高，且一般移动电源大多使用散热较差的塑料外壳，使得线性式充电IC 无法提供较大的充电电流，因此线性式充电IC 通常比较适合低容量锂离子电池应用。
若希望在短时间之内将电池充饱，则必须要提高充电电流，此时可以考虑应用切换式充电IC。
切换式充电IC 利用开关的高频切换来达到能量的传递，可提供较大的充电电流，且具有高转换效率不会有过热现象，适合高容量电池的充电应用。
充电过程中，当电池电压上升到4.2V 时，要立即停止充电，以避免电池过充而产生危险，而当电池放电时，电池电压如果降至2.5V 以下，要立即停止放电，以免电池过放而减少电池的使用寿命。
除此之外，锂电池在应用上，还会加上短路保护电路，防止锂电池因短路而造成危险。
锂电池对充电要求很高，需要精密的充电电路以保证充电的安全，尤其要求终止充电电压精度在额定值的±0.5%之内。
目前锂电池充电最常采用三段充电法，即预先充电模式（Trickle Charge Mode）、定电流充电模式（Constant Current Charge Mode）、定电压充电模式（Constant Voltage Charge Mode）。
充电IC 在充电前会侦测电池的状态，若电池电压大于3V，将以定电流充电模式充电；若电池电压低于3V，则以预先充电模式（约10%的定电流充电模式充电电流）充电，到接近终止电压时，改为定电压模式充电，此时电池电压几乎不变，但充电电流会持续下降，当充电电流降到某一值时（约10%的定电流充电模式充电电流），充电电流会被关闭，完成充电。
图5 所示为采用。
移动电源设计方案
移动电源设计方案移动电源由于具有方便携带、易使用等特点，已广泛应用于我们的日常生活中。
在设计移动电源时，我们首先要考虑到的是其使用方式和功能需求。
以下是一个移动电源设计方案的详细描述。
1.外观设计：移动电源的外观设计应简洁大方，便于携带，能够放入口袋或背包中。
重量应轻巧，方便用户随身携带；材质应该耐用，可以经受一定的摔打和碰撞。
2.电池容量：移动电源的电池容量是决定其续航时间的重要因素。
根据市场调研，消费者对于移动电源的需求一般在10000mAh到20000mAh之间。
因此，我们可以选择一块20000mAh的锂电池为基础。
3.输出接口：移动电源的输出接口应具备普遍适用性，能够满足各种设备的充电需求。
我们可以考虑添加2个USB-A接口和1个USB-C接口，能够同时给多个设备充电，并且支持快速充电技术如PD充电协议或QC充电技术。
4.显示屏：移动电源应该配备一个显示屏，能够清晰地显示当前电池容量、输出电压、输出电流等信息。
这样用户可以方便地了解移动电源的使用情况。
5.充电方式：为了方便用户充电，移动电源可以设计为支持多种充电方式。
可以通过用户购买的充电线直接连接到电源插座进行充电，也可以通过太阳能板进行充电，如果用户在户外使用，充电宝可以通过太阳能自动充电。
6.安全保护：移动电源设计需要考虑到产品的安全性。
我们可以添加过流保护、过电压保护和短路保护等功能，确保在不同情况下都能对设备和用户提供安全保护。
7.其他功能：为了增强移动电源的竞争力，我们可以为其添加一些特殊功能，如LED照明功能、无线充电功能、电流波动保护等。
综上所述，一个优秀的移动电源设计方案应该拥有简洁大方的外观、适中的电池容量、多种输出接口、清晰的显示屏、多种充电方式、安全保护功能以及其他特殊功能的加入。
这样的设计方案将能满足消费者的需求，提升用户体验。
创意移动电源设计方案ppt课件
3、需求分析
〔1〕、12864液晶屏小尺寸 〔2〕、DS1302时钟芯片 〔3〕、蜂鸣器 〔4〕、充电模块 〔5〕、太阳能电池板 〔6〕、 LM7805稳压芯片 〔7〕、3.6V七号电池 〔8〕、优盘 〔9〕、轻触按键 〔10〕、51单片机最小系统 〔11〕、太阳能充电板;ຫໍສະໝຸດ 太阳能板充电;
3.6V
LED 可 装 配
七强 号光 电手 池电
2、设计要求及方案
〔1〕、12864液晶——配合DS1302芯片，经过51单片机的 操作，使其可以显示日期、时钟、以及充电电池电量剩余 情况 〔2〕、蜂鸣器——由单片机控制，起到闹铃的作用 〔3〕、充电模块——其设置为一个输出接口和一个输入 接口。其中输入接口既为挪动电源充电接口为MINIUSB接 口。输出接口既为手机等挪动设备充电接口为通用的USB 母口。 〔4〕、太阳能电池板——由于光照强度的不一致，其输 出电压会及其不稳定，因此需配合稳压三极管LM7805运 用，使其输出稳定的5V电压 〔5〕、可装配强光手电——由一节3.6V七号电池和一个 LED以及一个按键开关组成 〔6〕、USB存储设备可运用内置储存卡或者优盘的方法 实现
创意挪动电源设计方案
张涛 2019年7月25日
;
1、系统框图 2、设计要求及方案 3、需求分析
;
1、系统框图
蜂
鸣
器
USB存储设备
DS130 2时钟
51单片机最小系1统2864液晶屏5000mAH充电锂电池
芯片
充电模块
USB母口
输出
MiNiUSB 母口
输入
稳压5V 输出
5V稳压 模块
通用手机 充电器
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
---------------------------------------------------------------最新资料推荐------------------------------------------------------移动电源设计讲解移动电源的讲解这段时间，关于移动电源的虚标以及各种安全问题，已经引起了消费者的强烈关注，作为设计师怎样才能设计出好的移动电源，而作为消费者我们又应该如何选择移动电源，请关注我们这篇关于移动电源的文章。
智能手机配置越来越高，耗电也越来越凶，像 iPhone 等部分手机电池更是不可更换，遇到缺电的情况下只有通过移动电源（也称作充电宝或外置电池等）来救急，因此造就了目前手机移动电源市场销售的火爆。
很多消费者在选择移动电源时，注意力只放在外观、容量以及价格上，往往很难了解到移动电源内部的状况，今天我们给大家介绍一下移动电源，首先从电源的电芯开始。
移动电源的内部构造首先简单了解一下移动电源的构成： 1、外壳，主要是产品封装，以及实现造型美观、保护等作用，常见为塑胶和金属，一些较好的产品往往塑胶也是采用了防火材料； 2、电芯，也就是我们常见的电池，是移动电源的电量储存仓库； 3、电路板，主要用于实现电压、电流控制、输入和输出控制，以及实现其它各种功能。
电芯是移动电源中成本最高的组成部分，最常见的一种是 18650 电芯，另一种是聚合物电芯，这两种电芯统治了锂电池行业内绝大份额的市场。
1/ 3618650 电芯---------------------------------------------------------------最新资料推荐------------------------------------------------------ 18650 锂离子电池 18650 是行内叫法，指电池直径为 18mm，长度为65mm，圆柱体型的电池，像国际大厂三洋，松下，三星、索尼等都有这块业务，而国内也有不少厂家在生产和销售 18650 电芯，市场上见到的移动电源，大多数采用 18650 电芯，而为了拼成本，基本都用的是国内产的产品，甚少有采用进口大厂的 18650 电芯。
采用 18650 电芯的移动电源 18650 的容量，一般最常见的有2200mAh、2400mAh 和 2600mAh 三种规格，据介绍目前 18650 已可做到 3400mAh 最大单节容量。
采用 18650 电芯的移动电源，基本是以上几种规格并联实现。
18650 一般采用圆柱钢壳包装，内部锂离3/ 36子呈液态。
因为已经是行业标准规规格，18650 只能为圆柱状，如果大家在购买移动电源看到又粗又大的造型，基本可确定采用的就是 18650 电芯。
18650 电芯发生质量事故（图片来源于网络）说到安全性，电池都是能量体，在极端情况下可能会出现严重质量事故。
18650 电芯因为采用钢壳包装，最严重的情况下会出现爆炸，像我们熟悉的笔记本电池也是采用 18650 电芯，早年索尼公司就出现过因为电池发生严重质量事故而批量召回。
目前市场上很多移动电源为了缩减成本拼低价，采用了劣质的18650 电芯，叫人防不胜防。
移动电源是用户随身携带的产品，如果质量不过关，就像带个定时炸弹到处走，所以大家在购买产品时综合衡量产品的品牌和价格，不要一味追求最便宜。
聚合物电芯---------------------------------------------------------------最新资料推荐------------------------------------------------------ 锂聚合物电芯锂聚合物电芯，原料一般采钴酸锂，锰酸锂，以及三元锂混合而成，外包装主要是使用铝塑膜，中间的锂物质为糊状，所以形状可以任意定制，如 0.25mm 这样的超薄电池，因此采用聚合物电芯的移动电源，在外观形态上也可以设计得更灵活。
例如市面上一些超薄的移动电源以及 iPhone4 手机背夹电，都是采用聚合物电芯。
采用聚合物的超薄移动电源聚合物电池封装灵活，不像 18650 一样有固定规格尺寸，它的容量直接取决于体积大小，同时采用何种原材料也有关系。
5/ 36手机电池质量事故聚合物电池最大的安全性就是漏液，短路，导致涨包，最恶劣的情况会产生燃烧，与 18650 相比，聚合物电芯安全性相对好一些。
但是燃烧也会带来安全隐患，所以建议使用移动电源的用户，尽量不要把移动电源放置在易燃环境下。
目前高端的移动电源绝大多数都是使用聚合物电芯。
几类电芯循环次数用户们在选购移动电源时，通常会很注重产品的安全问题，而电芯品质就是移动电源品质最为核心的部分，代表了产品整体的使用安全。
目前市场上主流的电芯为以下几种：钴酸锂电芯，镍钴锰电芯和磷酸铁锂电芯。
多数圆柱形锂电池为锂离子电池钴酸锂电芯，也就是平时常见的18650 电芯，形状类似放大版的 5 号电池，标准电压为 3.7V，优点是技术成熟，成本低，体积小，容量大，广泛应用于笔记本电脑电池中。
缺点是电芯循环次数较低约为 300 次左右，安全性能相对较差，不适合高倍率充放电，采用钢制外壳，质量不合格的电芯有爆炸的可能性，废弃后对环境有污染。
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 聚合物电池镍钴锰电芯，就是指通常所说的聚合物电芯，使用寿命也较长，达到 500 次以上，目前应用范围很广泛，安全系数较高，不易爆炸，但是有可能会出现燃烧现象，所以在使用时不要放置在易燃环境中。
缺点是大电流充放电能力较弱，价格比 18650 电芯也略高一些，废弃后同样会污染环境。
磷酸铁锂电池内部结构7/ 36磷酸铁锂电池工作原理磷酸铁锂电芯，是近几年新兴的电芯材料，号称加“铁”电芯，是目前位置市面上安全性能最好的产品，哪怕将电池对穿都不会发生爆炸，电芯循环寿命为其他产品的 4 倍以上，高达 2000 次，安全无污染，目前广泛用在电动车、小型储能电池、草坪灯、电动工具等方面，唯一的缺点就是价格比较高。
移动电源的电路部分移动电源内置的锂电池不支持对一般的手机，PSP，iphone 等数码产品直接充电，需要经过专门的电路经电压转换实现稳压才能实现对专门产品的充电支持，现阶段一般移动电源做的最多的是支持 5V 左右的电压输出，因为一般的手机，PSP，iphone 等数码产品设备都是 5V 充电电压的。
对移动电源内置电路来讲一般由四个功能构成：第一：保护作为现阶段移动电源理想的储能电池，锂电池相对于其他电池优势很多，比如能量密度比较大，重量轻等。
但也有缺点，其中最大的缺点就是容易过充或过放，如果一节锂电池电压放电放到 2.7V 以下那这个电池就属于过放了，同样的充电的时候要是锂电池充到 4.2V 以上那也属于过充了。
锂电池过度充电和放电，这将对锂离子电池的正负极造成永久的损坏。
从分子层面看，可以直观的理解，过度放电将导致负极碳过度释出锂离子而使得其片层结构出现塌陷，过度充电将把太多的锂离子硬塞进负极碳结构里去，而使得其中一些锂离子再也无法释放出来。
这也是锂离子电池为什么通常配有充放电的控制电路的原因。
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 第二：电量指示一般移动电源大家都是带出去临时给手机或 PSP 等数码产品没电时用或旅游时带出去当备用电源的，所以要无时无刻了解自己所带的移动电源还剩多少电量，现在一般移动电源的电量指示都是通过对电压的采集来粗步判断移动电9/ 36源的剩余电量的，如果对锂电池有了解的人都知道随着锂电池的放电电压会慢慢从最高的 4.2V（也就是满电）到电压最低的 2..7V（也就是没电），到 2.7V 的时候保护电路会起作用把电流掐断。
第三：充电一般锂电池都有专门的充电 IC 来充的，先恒压再恒流最后涓流充电。
但有些移动电源厂商为了节省成本，没用锂电池专门充电 IC 而是直接用保护板来实现这个功能，虽然用保护板可以做到不过充（因为电池到 4.2V 的时候保护板也会起作用把电流切断），但对电流的寿命却会有很大的影响，同时也不安全，因为一般锂电池充电 IC 里面不仅集成了充电保护功能还有温度监测，如果温度过高会保护起来的，这样充电的时候相对来说对电池有双保护作用，一是充电 IC 本来冲到 4.2V 左右会切断电流的，同时保护 IC 也会起作用，当然在极端情况下，万一充电 IC 坏了或保护 IC 坏了，那这样的双保护措施就很重要了。
第四：升压因为移动电源要对 5V 手机，PSP，IPHONE 等数码产品充电，所以内置锂电池要通过一个升压电路经稳压后才能支持对手机，PSP，IPHONE 等数码产品的充电。
但升压的话会牵涉到一个效率问题，比如 5000mah 的锂电池经70%效率的升压那就相当于只有 3500mah 的容量电池了，当然升压板效率越高越好，综合型升压电路一般做到 85%已经属于很高了，因为要集成保护板，指示灯等效率肯定就下降些的，毕竟现在还没发明出超导体电流不要说经过 IC 就算经过电线就有电量损耗，但太---------------------------------------------------------------最新资料推荐------------------------------------------------------ 低肯定不行。
当然移动电源要对手机， PSP， iphone 等数码产品充电对电流也有一定的要求，一般 1000mah 就够了，因为现在很多智能手机，iphone，PSP 等都支持电脑 USB 直接取电来充，而电脑 USB 口输出电流最大 500mah 也能正常充电。
所以一般移动电源升压电路部分做到 1000mah 的电流绝对够了，除了同时一拖三或一拖四充电。
小身板大功能和庞大的电芯相比，电路板在移动电源的组成部分中只能算是“小身板”的配件，但你可千万不要小看它（图 9）。
就好似相同的发动机分别被奔驰和奇瑞的车型所配，但实际的驾驶性能肯定还是奔驰完胜于奇瑞，这就是汽车内部负责动力分配和转换的控制系统的功劳，而移动电源的电路板就在扮演着这种角色。
简单来说，无论是 18650 电芯还是锂聚合物电池，都有一个安全的充电截止电压和安全放电截止电压，以及标定的额定最大工作电流。
