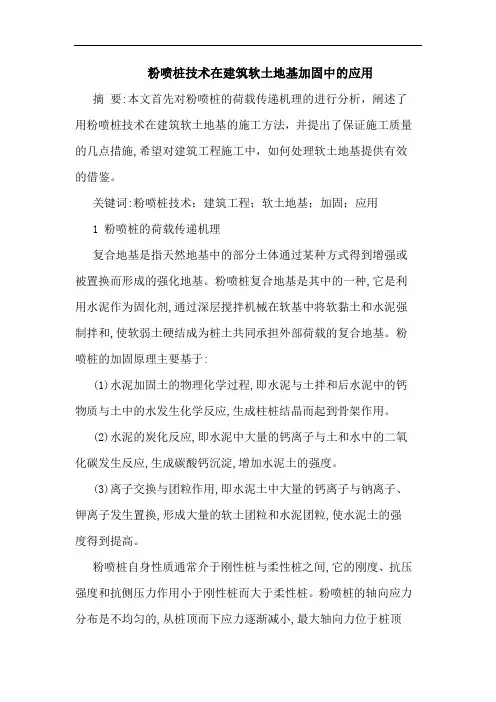

粉喷桩技术在建筑软土地基加固中的应用摘要:本文首先对粉喷桩的荷载传递机理的进行分析，阐述了用粉喷桩技术在建筑软土地基的施工方法，并提出了保证施工质量的几点措施,希望对建筑工程施工中，如何处理软土地基提供有效的借鉴。

关键词:粉喷桩技术；建筑工程；软土地基；加固；应用1 粉喷桩的荷载传递机理复合地基是指天然地基中的部分土体通过某种方式得到增强或被置换而形成的强化地基。

粉喷桩复合地基是其中的一种,它是利用水泥作为固化剂,通过深层搅拌机械在软基中将软黏土和水泥强制拌和,使软弱土硬结成为桩土共同承担外部荷载的复合地基。

粉喷桩的加固原理主要基于:(1)水泥加固土的物理化学过程,即水泥与土拌和后水泥中的钙物质与土中的水发生化学反应,生成柱桩结晶而起到骨架作用。

(2)水泥的炭化反应,即水泥中大量的钙离子与土和水中的二氧化碳发生反应,生成碳酸钙沉淀,增加水泥土的强度。

(3)离子交换与团粒作用,即水泥土中大量的钙离子与钠离子、钾离子发生置换,形成大量的软土团粒和水泥团粒,使水泥土的强度得到提高。

粉喷桩自身性质通常介于刚性桩与柔性桩之间,它的刚度、抗压强度和抗侧压力作用小于刚性桩而大于柔性桩。

粉喷桩的轴向应力分布是不均匀的,从桩顶而下应力逐渐减小,最大轴向力位于桩顶3～5倍桩径范围内。

当施加较小荷载时,荷载通过垫层均匀地传递到桩和桩间土上,此时相应的变形也较小,桩与土的应力随荷载线性增长。

随着外荷载的增加,桩与土的应力将发生变化,为满足桩和桩间土的变形协调条件,荷载将按地基材料刚度的大小不断进行分配,此时桩承担了大部分荷载,应力逐渐向桩的顶部集中。

随着荷载的进一步增大,复合地基的变形速率加快,应力集中现象也越见加剧,最终桩承担的荷载达到极限,桩体首先进入局部塑性状态而不能分担增加的荷载,应力将会向桩间土转移,外加荷载的增量部分将由桩间土来承担,直至桩和桩间土共同进入塑性状态,此时所对应的荷载即为复合地基的极限荷载。

2 粉喷桩常见质量问题分析(1)喷粉时高压气流对软土的扰动比较明显,扰动后原土结构及粒间的胶结作用被破坏,在未达到新的稳定之前,可能导致地基承载能力反而降低了。

粉喷桩加固软土地基的施工

（）电力供应。一台粉喷桩施工机械其用电２功率一般为５Ｗ，在没有电源或电力供应不正常０ｋ的作业地，应配备不低于７Ｗ的发电机组。５ｋ
（）查明障碍物。地下有无大块石、树根、３地下电缆管线；空中有无高压线等施工障碍物。施工前对这些障碍物应首先扫除，确保施工的顺利进行。（）材料储备库。施工场地的材料库应利于４装卸，方便运输，并具有防雨及防盗功能。（）施工场地。如果软基处理地段土质较差、５承载力较低时，应铺设皮土或碎石垫层，以满足粉喷桩施工机械场地的行走要求。同时，也要考虑将施工场地整顺在１０％左右的坡度并在周围开挖排．水沟渠，确保雨季施工的正常进行。１２材料要求．施工前要贮备一定量的水泥材料，按设计要求的标号（一般为Ｐ２５Ｐ０４．Ｍａ或Ｐ２５ａ，并０３．ＭＰ）根据施工进度提前备料，其贮备量要能够保证至少
基的施工谈谈体会。关键词粉体搅拌桩软土地基加固
（）水泥进场必须是以厂家、项目部、机组４
１施工前期准备１１施工场地．
三方共同签认的数量为准，并不定期对进场水泥过
施工机械进场前，必须做好施工场地的准备工作。（）施工机械进出场的道路条件。对道路及１桥梁的要求，一般应满足１长挂车及汽车吊机在０ｔ雨天的正常行走。

水泥粉喷桩处理软土地基技术

（）发现喷粉量不足时，整桩复打，２若应复打的喷粉进行，操作人员应随时记录压力、喷粉量、钻进速度、提量不少于设计用量；遇停电、械故障等原因，若机喷粉中升速度等有关参数的变化。断时，必须复打，且复打重叠孔段应 ≥１０。时排除空．ｍ及
１工程简介
在工业及民用建筑、路、路、公铁市政及地下工程等工程的软基处理中得到越来越广泛的应用和推广。
（水泥粉喷桩桩位测量放线：１）利用全站仪等测量仪器对桩位进行测量放线，做好标志。（粉喷机定位：机钻轴必须保持垂直，２）桩以保证桩体的垂直度偏差＜１５，．％并丈量钻杆长度，上显著标标志，以便掌握钻杆钻入深度、复搅深度，证设计桩长。保
施工技术
广东建材２１年第８０１期
水泥粉喷桩处理软土地基技术
叶伟强
摘要：软土地基应慎重处理，处理不当，则路基易出现沉陷和失隐．常见处治方法有：塑料排水板
法、土工布法、袋装砂井法、超载预压法、石挤淤法及粉喷桩法等，抛本文就水泥粉喷桩的特点，施工方法及注意事项三个方面提出一些意见。
关键词：水泥粉喷桩；处治
１水泥粉喷桩的特点
水泥粉喷桩是一种深层地基加固方法，是利用粉喷桩机不断高速旋转的钻头将水泥干粉喷到周边的软弱地基中，时钻杆以一定的速度提升，同搅拌钻头上的叶片将其周边的土体自下而上不断地切割搅拌，使软土硬结的一种桩体，具有整体性、它水稳定性、并且具有一定的强度，与桩间软土形成复合地基，其承载力可达ｌ０１０Ｐ，６～８ｋａ效果好的具有更高的地基承载力。泥粉水喷桩同钢筋混凝土桩相比，具有工期短、本低的特点，成

粉喷桩加固软土地基施工方案

粉喷桩加固软土地基施工方案
1.地质勘察：在进行粉喷桩施工前，需要进行地质勘察，了解地层情况和软土地基的物理和力学性质，确定施工参数和方案。

2.桩位布置：根据设计要求，在地面上标出桩位位置，并进行测量和标记，确定桩的位置和间距。

3.现场准备：清理施工现场，清除杂物和障碍物，确保施工区域的平坦和干燥。

4.打桩：使用打桩机械将桩机打入软土地基中，直至达到设计要求的深度。

在打桩过程中，需要及时调整桩机的参数和工作方式，确保桩机的稳定性和施工质量。

5.喷浆加固：在桩身周围进行喷浆加固。

选择合适的喷浆材料，并按照设计要求进行掺配。

通过喷浆施工，可以在桩体周围形成一层坚固的桩-土界面。

喷浆加固的材料可以根据设计要求选择，常见的喷浆材料有水泥浆、膨润土和化学材料等。

6.后续处理：在喷浆加固完毕后，需要对施工现场进行清理，清除多余的喷浆材料和废弃物。

同时还需要进行桩顶的修整和整理，确保桩顶的平整和稳定。

7.质量验收：进行质量验收，检测桩的质量和承载力。

常见的检测方法包括静载试验、动载试验和井下综合探测等，根据需要选择合适的检测方法进行验收。

8.缺陷处理：如果在施工过程中发现桩的质量存在问题，需要及时进行处理和补强。

对于质量不合格的桩体，可以选择重新打桩或进行其他处理措施。

以上是一种粉喷桩加固软土地基的施工方案，具体的施工过程中需要根据实际情况进行调整和优化。

在施工过程中，需要严格按照设计要求和相关规范进行操作，确保施工质量和工程安全。

粉喷桩处理公路软土地基

在试桩5～7d后随机选择桩位进行全程取芯，取芯时有业主及监理工程师在场。工艺性试桩结束后时整理各种技术参数，资料上报至监理工程师，得到认可后再全面开工。
施工机具和材料
施工主要机具包括：喷粉桩机及配套贮灰罐及喷粉系统、空气压缩机、 75kPa以上的发电机等喷粉桩机由液压步履式底架和导向加减压机构、钻机传动系统、钻具、液压系统、喷粉系统、电气系统等部分组成。
施工工艺流程
桩位放样→钻机就位→检验桩基调平机体→钻进至设计深度→高压送气打开喷粉孔→反钻提钻并喷水泥→至工作设计标高上50cm停止喷粉→重复搅拌并复喷→反转提钻至地表→成桩结束 →移机就位在下个桩位施工。
结语
对公路路基严格把关，对做好公路工程师非常重要的，尤其是施工前和施工过程中的质量控制很重要。由于影响公路路基施工质量控制的因素很多，在施工的过程中，可能会受到自然或人为因素的制约，所以，必须综合考虑，坚持施工的技术标准，加强施工管理，强化路基施工质量等，同时，采取一些必要的措施，是影响因素减至最低，以保证公路质量，提高路基路面的稳定性与耐久性。
准备工作
施工现场配备各种计量仪器设备，做好计量装置的标定工作。
对现场的水泥等原材料进行试验工作, 施工前根据每个断面的实际状况进行室内配比试验，确定每延米的喷粉量。
根据施工图纸画出桩位平面布置图，并报请测量工程师批准。
公路路基施工质量控制的措施
施工测量控制
利用导线点来恢复路基中心线并确定里程桩号，然后加密水准控制点。在确保施工放样的测量精度后，及时对中线、宽度、厚度、压实度等指标进行检验，争取做到现场跟踪自检。
械将水泥与原位软土进行强制搅拌、压缩，并吸收周围水分，经过一系列物理化学作用生成一种特殊的具有较高强度、较好变形特征和水稳性的混合柱状体，它对提高软土地基承载能力、减少地基的沉降量及保证桥头高填土路基稳定性具有明显的效果，下面结合工程实际对粉喷桩处理公路软土地基施工工艺与检测方法进行探讨。

粉喷桩处理公路软土地基施工技术

粉喷桩处理公路软土地地基施工技术一、粉喷桩的应用概述㈠定义粉喷桩属于深层搅拌法加固地基方法的一种形式，也叫加固土桩。

深层搅拌法是加固饱和软粘土地基的一种新颖方法，它是利用水泥、石灰等材料作为固化剂的主剂，通过特制的搅拌机械应地将软土和固化剂（浆液状和粉体状）强制搅拌，利用固化剂的主剂和软土之间所产生的一系列物理—化学反应，使软土硬结成具有整体性、水稳性和一定强度的优质地基。

粉喷桩应是采用粉体固化剂来进行软基搅拌处理的方法。

深层搅拌法具有施工工期短、无公害、施工过程无噪音、不排污、对相邻建筑物无不利影响等优点。

㈡粉喷桩的发展简况⒈粉喷桩粉体喷射搅拌加固土桩，于20世纪60年代后期由瑞典和日本分别提出。

石灰系搅拌法于1967年由瑞典的Kjeld Paus提出，1974年将石灰体喷射搅拌桩应用于路堤和深基坑边坡防护。

日本于1967年开始研制石灰搅拌施工机械，1974年开始在软土加固工程中应用。

我国于80年代初引进此项技术，1983年初，铁道部第四勘察设计院开始进行粉体喷射搅拌法加固软土地基的试验研究，并与铁道部武汉工程机械研究所合作，于1983年研制出了我国第一台液压步履式深层搅拌喷粉桩机。

1984年7月在广东省云浮硫铁矿铁路专用线上应用石灰搅拌桩加固单孔4.5m盖板箱涵的软土地基获得成功，1985年4月通过铁道部部级技术鉴定，后逐步推广使用，并取得了良好的社会效益和经济效益。

但由于国内粉状石灰产量不多，加之运输与保管也比较困难，因此近年来基本上均以水泥粉作为固化剂进行深层搅拌施工。

⒉水泥系深层搅拌法水泥系深层搅拌法始于美国，20世纪50年代引入日本，1974年由本港湾技术研究所、川崎钢铁厂和不动建设等厂家合作研制成功水泥搅拌固化法（CMC法），用于加固钢铁厂矿石堆场地基加固深度达32m。

接着日本各大施工企业接连开发研制加固原理、固化剂相近的各种不同规模、不同效率的深层搅拌机械，形成了多种施工方法。

杭州市温州路27号住宅楼改建工程和上海探矿机械厂铸钢车间厂房地基加固工程是国内采用水泥喷粉技术进行软基搅拌加固最早的两个实例。

粉喷桩软土地基处理

一桩间距布置形式= 间距：
0.5 m 2 说明：1为梅花型 2为矩形 1.2 m 1.2 m
行距= 桩距=
二、复合地基必须达到的标准地基承载力 >= 100 KPa 三、计算 1、置换率的计算 m= 0.136354 2、单桩容许承载力计算 A、复合地基承载力Ra= 100 KPa B、桩间软土的承载力Ps= 50 KPa 桩端地基土的容许承载力[R]= 100 KPa C、桩间软土承载力折减系数β = 0.3 说明：如为摩擦桩则取0.5~1.0；如为摩擦支撑型则取<0.5 D、粉喷桩的单桩容许承载力= 125.3452 KN E、桩间土的容许摩阻力qs= 10 KPa 说明：一般淤泥取5~8KPa，淤泥质土取 8~12KPa，软—可塑性土取12~15KPa。 F、桩端土的支撑力折减系数α = 0.6 说明：如为摩擦桩则取0 F、桩长计算L= 7.229726 m G、单桩设计应力= 797.9726 KPa 其中安全系数K= 1.25

水泥粉喷桩加固软土地基施工工艺和质量控制分析

面的Ｎａ或Ｋ和水泥化合物中的ｃ进行吸附交换，ａ形成土团粒，以此提高水泥土的强度。同时，粘土矿物中的氧化物与水泥化合物会进行化学反应，形成不溶于水的稳定结晶化合物，其不断渗入到颗粒问孔隙中，形成网状结构，以此增大水泥土的强度。在实际旌工过程中，求施工单位提供水泥土室内配方试件的无侧限抗压要强度试验报告。故选择的土样应是具有代表性的原状土样，从前而所述水泥
录。
ａ．试桩的控制。①满足设计要求的每米水泥掺入量和工艺要求的各种技术参数，如钻进速度、升速度、拌速度、浆压力、提搅喷单位时间喷浆量等ｉ ②确定搅拌的均匀性： ⑧掌握各种土质条件下钻进和提升的阻力程度及喷浆情况，择合理的技术措施：选 ④成桩：艺试验桩数不宜小于５：］＝根 ⑤成桩７后，ｄ进行开挖检查，目测法检查桩体成型情况及搅拌均匀程度，用检查深度０Ｏ．５～１０：．０ｍ成桩２ｄ，８后钻孔取芯进行无侧限抗压强度试验。⑥在确定原定施工工艺可以满足设计要求时，为试桩成功。方ｂ．喷粉量的控制。粉喷桩的质量决定于喷粉量是否满足设计要求。施工中，采取逐桩控制。根据每桩桩长，５ｋ按０ｇ／ｍ计量入罐，成桩后查看水泥是否用完，完再复喷。每桩罐，桩控制。未逐Ｃ．桩长的控制。按设计桩长及试桩确定的长度，并根据钻进时桩机负荷载电流数据突变点（处表明已穿透软土层）现场丈量钴杆，突变，测定桩长是否满足设计要求。ｄ．制度上的保证。根据业主的规定，工单位对成桩负完全责任，施对成桩按２随机进行质量检测，对不合格桩按５倍扣罚工程款并责令返工。这０措施使施工单位自觉把关，不敢偷工减料，从制度上保证了质量。（）强施Ｊ２加ｌ措施和劳动力组织，证施工质量安全保 ① 对操作施工人员进行专业培训，高专业技术水平，提熟练操作技能。 ② 编制有针对性的作业指导书，以指导工人施工。用 ⑧ 明确各工序职责，接清楚，交旋工纪录书写认真。 ④ 严格执行安全操作规程，安全员负责安全教育和检查并有权制止不合要求的施工操作。 ⑤机械设备运行时，别是在制桩过程中，特岗上人员必须坚守岗位，间作夜业应有充分照明，高作业要系安全带。登 ⑥ 建立机械设备的定期检查、保养制度。 ⑦及时排除空气储气罐内的积水，意控制粉尘的弥漫和扩散。注４２严格质量控制目标及检测措施粉喷桩加固软Ｉ地基桩距偏差 ≤ ５ｍ：：ｃ有效桩长偏差≤ ± １ｃ：项标０ｍ桩高偏差 ≤ ± ５ｍ桩垂真度偏差 ≤ １５。检测方法有室内灰比试验和本体ｃ：．％加固检查。（）内灰比试验。现场采集要加固的土样及施工用的固化剂送至试验１室室，拟定的配合比和操作程序制作试块。试块成形后１ｄ按～２拆模，重后送称入养护室进行各龄期养护，达到规定龄期后，重，称做无侧限抗压强度试验，选定最优灰比。

粉喷桩在软土地基加固中的应用

粉喷桩在软土地基加固中的应用摘要：本文首先介绍了粉喷桩的基本原理和施工准备，然后分析了施工工艺及要求和粉喷桩质量控制，最后探讨了影响粉喷桩强度的主要因素和粉喷桩的质量检验。

关键词：粉喷桩；软土地基；加固；应用粉喷桩加固软土地基于1971年在瑞典首次应用于工程实践。

它是深层搅拌桩的一种，以水泥粉为固化剂的搅拌桩。

其作为一种加固地基的变形特性，减少在荷载作用下可能发生的沉降和不均匀沉降。

我国80年代初开始应用。

实践证明，粉喷桩主要适用于加固淤泥、淤泥质土和含水量较高的、地基承载力不大于120kPa的粘性土、粉土等软土地基。

粉喷搅拌法采用水泥、石灰粉等作为固化剂，不需向地基中注入附加水分，却能充分吸收桩周围软土中的水分，进而提高了桩周土的强度，使加固后地基的强度得以提高。

对于含水量很高的软土加固效果尤为显著。

采用粉喷桩处理后的复合地基承载力可达160 kPa~180 kPa。

由于就地加固，无需挖出软土，与其他地基处理方法相比，具有施工作业简便、机械设备简单、速度快、效果好等特点；施工过程中无振动、无污染，对周围环境及建筑无不良影响；适用范围广(据有关资料介绍，最大处理深度已达60 m)；经粉喷桩处理后的软基段地基整体强度提高，沉降稳定，可大大减少甚至免去超载预压所需时间，有利于基层、路面等后续工序的顺利进行，这样节约了投资、缩短了工期、加快了施工进度。

基于这些特点，粉喷桩施工推广应用研究的前景广阔。

1粉喷桩的基本原理粉喷桩是粉体喷射深层搅拌桩加固软土技术的简称，国外定名为DJM 工法( Dry Jet Mixing Method)。

其原理是通过喷射搅拌机将粉状加固料如水泥、石灰粉等，压缩空气喷入地基深部，凭借搅拌机的回转钻头叶片使加固料与原位软土混合，就地搅拌形成具有整体性、水稳性及一定强度的桩体。

桩体中的加固料与软土产生一系列物理化学反应，使软土硬结，从而使桩体与桩间土一起组成复合地基，起到加固地基的目的。

粉喷桩技术加固软土地基

粉喷桩技术加固软土地基摘要: 本文简介了水泥粉体喷身搅拌加固软土地基的工作机理，结合沪蓉高速公路（沪宁段）地基处理实践，论述了粉喷桩加固软土地基的计算方法。

采用粉喷桩加固软基，可加快路堤填土速率，铺筑路面后的工后沉降量能得到有效地控制，保证了工程质量。

关键词粉喷桩 , 软土加固,设计,计算abstract: in this paper are introduced the cement powder spray mixing and reinforcement of the soft soil foundation work mechanism, combined shanghai-chengdu expressway (shanghai-nanjing section) foundation treatment practice, this article discusses pile reinforcement of soft soil foundation calculation method. the pile reinforcement of soft foundation, can speed up the embankment filling velocity, paving the road surface settlement after work can be effectively control, ensure the engineering quality.key words pile, soft soil reinforcement, design, calculation中图分类号：s611文献标识码：a 文章编号：0 引言高等级公路跨越通航河流和上跨被交叉公路、通道的净空要求，往往造成桥头填土高达4～7m的路堤，这对于软土地基来说，则存在高路堤的稳定和沉降的问题。

水泥粉喷桩加固软土地基的施工技术控制

维普资讯
第３２卷第２２期２６年１月００１
山西建筑
ＳＨＡＮＸＩＡＲＣＨＩＴＥＣＦＵＲＥ
Ｖ０．２Ｎｏ２１３．２
Ｎｖ２０ｏ．０６
・１７・３
文章编号：０９６２（０６）２０３ —２１０ —８５２０２ —１７０
确定转鼓转速）。每根桩水泥总量喷入多少，由灰罐电子称控粒表面的钠离子进行离子交换，生成稳定的钙离子，而提高土（从制，喷粉过程中认真做好粉量记录，确保掺入量符合设计要求。体的强度。
２施工设备
２３空气压缩机．
喷粉桩水泥的喷出，以空气压缩机作为风源，是压缩机的选水泥粉喷桩的施工机械设备主要是钻机、体发送器、气粉空定主要由加固工程的地质条件和加固深度决定，一般情况为压力压缩机、搅拌钻头和动力设备（电机组等）发。
２．钻机１０２．ａ．ａ风力为１６ｍ３．。～０４ＭＰ，．～２０ｍ
搅拌钻头的形状直接影响灰土的搅拌效果，拌钻头的形状搅大和符合大直径钻头成桩要求，直径一般与水泥粉喷桩直径钻头要保证在反向旋转提升时，对桩中土体有压密作用。而不是将灰相同；具有正向钻进，转提升的功能；反且反转提升能匀速提升、土向地面翻升而降低桩体质量。匀速搅拌、匀速喷粉。施工中应严格按设计要求及有关规范施工，要技术要求有：载试验，主受检桩复合地基承载力特征值满足要求。３通过对桩头）１测放桩位必须用钢尺测量，）桩位误差小于５２桩机应对中上取的６０ｍｍ；）个试块进行无侧限抗压强度试验，强度亦满足要求。建

谈粉喷桩处理软基的处理与施工

谈粉喷桩处理软基的处理与施工谈粉喷桩处理软基的处理与施工摘要：结合路基软圭埋置厚度大于三米的软土路段粉喷桩处理实例，对软基加固的机理、地基设计、施工工艺流程以及效果检验加以探讨。

关键词：粉喷桩；处理；软土地基；施工工艺1 概述路基不均匀沉降是造成水泥砼路面断裂破坏的主要因素之一。

某路多处位于淤泥质粘土，土质松软，承载力极低。

在这样的地质条件下修筑路堤，路基沉降量大，稳定性差。

若不对其进行有效地整治，将来势必造成水泥混凝土路面破坏。

某路勘察设计阶段勘探钻孔19个，人工挖孔7个，且孔点位置大都分布于桥位处，对线路的地质情况勘探极少。

工程开工后，发现原路基软基段与施工设计图相差甚远。

因此对该路基重新进行勘探，共钻孔96个，总进尺638米，基本掌握了软土路基的分层、埋深以及物理力学性质等。

根据软土路基土的分布情况，经专家与设计代表共同讨论决定：软土埋置厚度小于3m处，采用“清淤换填透水性材料”；软土埋置厚度大于3m的深层软土地段，采用粉喷桩复合地基进行加固处理。

这样，既消除了工程隐患，又缩短施工工期，保证了施工的正常进行。

2 粉喷桩加固软基的机理粉喷桩加固软土技术是利用水泥作为固化剂，通过专用的深层搅拌喷射机械，将粉状的胶凝材料喷入地层深部，凭借钻机回转钻头叶片与原位软土均匀搅拌混合并吸收地下水，经一系列的物理化学反应，随着时间的推移，形成具有整体性强、水稳性好和高强度的柱体（即粉喷桩）。

使软粘土硬结形成具有一定的强度、压缩性和渗透性较低的水泥土固体，从而达到加固路基的目的。

当水泥和软土拌和后，水泥颗粒表面的矿物很快与软土中的水发生水解和水化反应，形成水化物。

这些水化物有的进一步硬化，形成能吸收大量自由水的水泥石骨料；有的则与周围具有一定活性的软土颗粒发生反应，其中钙离子与软土矿物表面所带的钠离子、钾离子等进行离子交换，通过离子交换作用和团粒化作用使较小的土颗粒形成较大的土团粒。

通过凝硬反应，逐渐生成不溶于水的稳定的结晶化合物，从而使土的强度不断提高。

CFG桩+粉喷桩处理软土地基施工工法(2)

CFG桩+粉喷桩处理软土地基施工工法CFG桩+粉喷桩处理软土地基施工工法一、前言软土地基是指由高含水量、低强度、高可压缩性等特性的土壤构成的地基。

在地基处理过程中，需要采用适当的施工工法来提高软土地基的稳定性和承载能力。

CFG桩+粉喷桩处理软土地基施工工法是一种有效的地基处理方法，通过利用CFG桩的垂直承载能力和粉喷桩的水化硬化能力，可以改善软土地基的工程性质。

二、工法特点1. CFG桩和粉喷桩结合使用，充分发挥两种桩的优势，提高施工效率和处理效果。

2. 采用局部处理的方式，可以针对性地加固软土地基的弱点，减少施工量。

3. 施工工法灵活，能够适应不同地质条件和工程要求。

4. 处理后的软土地基具有良好的承载能力和稳定性，可以满足工程的要求。

三、适应范围CFG桩+粉喷桩处理软土地基施工工法适用于软土地基较为薄层、承载能力较低、变形较大的情况，尤其适用于建筑物、桥梁、堤坝等工程的地基处理。

四、工艺原理CFG桩是一种钢筋混凝土灌注桩，可以通过钻孔灌注的方式将混凝土灌注到软土地基中，形成垂直承载能力较大的桩基。

粉喷桩是一种通过将水泥砂浆压入软土地基中，使其水化硬化形成承载层的桩基。

CFG桩和粉喷桩结合使用，可以形成一种互补的处理效果，提高软土地基的承载能力和稳定性。

五、施工工艺1. 土壤勘测：根据工程要求对软土地基进行详细的勘测和分析，确定处理范围和施工参数。

2. 钻孔灌注CFG桩：根据设计要求，在软土地基中钻孔并灌注CFG桩，形成垂直承载能力较大的桩基。

CFG桩可以通过多次灌注组合使用，进一步提高承载能力。

3. 粉喷桩水化硬化：在CFG桩的周围区域，通过喷射机将水泥砂浆压入软土地基中，形成粉喷桩。

水泥砂浆与软土反应，形成硬化的承载层。

4. 粉喷桩固化：等待水泥砂浆水化硬化完成，形成稳定的承载层。

5. 桩基连接：CFG桩和粉喷桩之间通过连接件进行连接，形成一体化的地基处理系统。

六、劳动组织在施工过程中，需要组织调配足够的劳动力和专业技术人员，包括土方开挖、钢筋绑扎、混凝土灌注、喷射仪操作等工作。

粉喷桩加固软土地基设计要求及施工工艺

粉喷桩加固软土地基设计要求及施工工艺粉喷桩也叫加固土桩，它是利用粉状水泥(或石灰)等材料作加固化剂，在钻孔过程中使用特制的深层搅拌机械将固化剂喷入软土地基的深层，经搅拌使原位土与固化剂匀称混合并发生一系列物理、化学反应，使软土硬结成具有整体相互影响，共同作用担当上部荷载的粉喷桩复合地基。

由于粉喷桩具有能有效削减总沉降量、能承受较大的加荷速率、抗侧向变形力量强、可大大缩短施工期等优点，目前在我省的地方大路建设中得到广泛应用。

1、粉喷桩设计方法⑴技术要素的选用在进行粉喷桩的设计时，有几项比较主要的技术要素，如基准期、容许工后沉降、加载速率、预压期等，而在进行这些技术要素的标准选用时，我们必需进行严格掌握，在参照相关的规范标准等要求，并结合实际应用状况之后，才能进行合理的设计。

目前，我省粉喷桩采纳的设计标准普遍为：①基准期及容许工后沉降：柔性路面设计使用年限为20年，按目前通常的做法，基准期亦为20年，即从开放交通之日起至路面大修日止，所发生的沉降视为工后沉降。

其容许值对于一般路段取30cm，涵洞及箱型通道处取20cm，其它结构物与路堤相连处取10cm.②稳定验算平安系数：稳定验算平安系数一般以K≮1.2掌握。

③加载速率：加载速率关系到路堤在施工中的稳定性，设计采纳两种平均速率：粉喷桩处理路段及填高小于极限高度的路段取15cm/d，其余取10cm/d.施工中的速率可依据路堤稳定观测的结果予以调整。

⑵桩体及桩位的布设粉喷桩的桩径一般为50cm，设计的桩长宜穿透软土层并达到持力层内50cm.桩距与路堤的稳定和沉降量有关，最小桩距宜为1.1～1.2m，桩位在平面上呈正三角形(梅花形)或矩形布置。

为改善路堤底面的受力条件，粉喷桩处理段路堤下宜铺设30cm左右的砂垫层。

经计算，如涵洞、通道位置工后沉降量大于30cm，则其地基宜采纳粉喷桩处理，桩间距宜采纳1.1～1.2m.对于工后沉降量小于30cm而大于20cm的位置，则其地基采纳土工合成材料加筋协作等载预压进行软基处理。

粉喷桩技术

粉喷桩即从不断回转的专用钻机的钻头向周围已被搅松的土中喷出水泥或生石灰粉，经叶片搅拌形成的桩体。

粉喷桩的桩身无侧限抗压强度可达780～2000kPa。

采用粉喷桩处理后的复合地基承载力可达160～180kPa，甚至更高。

与钢筋混凝土桩相比，可节约大量的钢材，从而降低了造价，缩短了工期，具有良好的技术经济效果。

经整理形成工法，以便推广应用。

一、工法特点1、在软基中采用钻头搅拌钻孔成桩，对地基及周围建筑物扰动小，地表下沉得到控制，施工中振动小、噪声低，具有良好的社会效益。

2、无下沉坍落，作业安全可靠。

3、施工作业简便，机械设备容易解决。

4、以较小的投入即可达到理想的加固效果，成本低、效益高。

二、适用范围及条件1、本工法适用于工业及民用建筑、市政、道路及港口、地下挡土结构等工程的软土地基处理。

2、适用于淤泥、饱和粘土、亚粘土等地基加固。

3、加固深度为20m，加固土强度标准值取90d龄期的无侧限抗压强度，一般可达到0.8～2.0Mpa。

4、当地下水有侵蚀作用或加固的地基为泥碳土时，应通过试验确定其适应性，冬季施工应注意低温对加固效果的影响。

三、工艺原理粉喷桩是用改制的螺旋钻机，将钻杆钻至设计要求的土层深度，钻头到达下部持力层后，用压缩空气将水泥粉或生石灰粉经钻杆内孔输送至钻头上特制的喷嘴，随同钻头旋转向四周土体喷射，同时钻杆以一定的速度提升。

钻头上的叶片将其四周一定范围内的土体自下而上不断切割，使之疏松，并与水泥或生石灰粉搅拌混合胶结，硬化后即可形成一定直径的强度高于原土层的固结体。

水泥加固软土是基于水泥与加固土的物理化学反应。

水泥颗粒表面矿物很快与土体中的水发生水解和水化反应，生成氢氧化钙、水化硅酸钙、水化铝酸钙、水化铁酸钙等。

水泥的各种水化物生成后，有的自身继续硬化，形成水泥石骨架，有的与周围具有一定活性的粘土颗粒发生反应，形成水泥土的团粒结构，并封闭各土团之间的孔隙，形成坚硬的联结体。

拌入水泥七天后，土颗粒周围充满水泥凝胶体，一个月后，充填到颗粒间的孔隙中，形成网状结构，五个月后，纤维状结晶辐射向外伸展，产生分叉，并相互连接形成空间网状结构，增加土体强度。

软土地基加固处理技术

—移位
复合地基
1、定义由两种刚度（模量）不同的材料（桩体与桩间土）所组成，在相对刚性基础上两者共同分担上部荷载，并协调变形的地基。 2、分类桩体按成桩采用的材料分为： ➢散体土类桩：碎石桩、砂桩； ➢水泥土类桩：水泥搅拌桩、粉喷桩、旋喷桩 ➢混凝土类桩：CFG桩
复合地基
按成桩后桩体的强度分： ➢柔性土类桩
让垫层承受上部较大的应力，软弱土层承受较小的应力。（2）作用：提高持力层承载力；减少沉降量；加速软土层的排水固结；防止冻胀；消除膨胀土的胀缩作用。
软土地基加固处理技术
（3）要求宽度；填料与压实标准（4）检验方法：压实系数、地基系数。 2、抛石挤淤法 3、砂垫层法（含反滤层） 4、土工合成材料垫层* 搭接问题；多层铺设；砂垫层要求；压实
逐次拔管法 Ⅰ、施工工艺首先，将带有桩靴的导管在规定的位置垂直就位；
然后，将桩管沉入软土到设计高程；之后，用料斗向导管内灌装砂子；灌满之后，在振动以及向导管输送压缩空气的条件下，边振动边将导管拔起一定高度，停止拔管继续振动若干秒，使落入孔中的砂密实；之后再拔起一定高度又继续振动，如此反复进行，直到导管拔出地面。
(2)主要材料选定
①砂袋:采用透水性、耐水性、韧性强的聚丙烯编织布制作，长度比设计井深长200cm。
②砂料:选用渗水率高的干燥中粗砂，含泥量<3% .
(3)机具定位
根据袋装砂井布置范围及间距，用竹板桩准确定位每个砂井位置，机具定位时保证桩锤中心与地面定位在同一个点上，并用经纬仪控制桩锤导向架垂直度。
✓ 材料：砂袋—聚乙烯、聚丙烯、聚酯 ✓ 施工顺序：
➢ 清理场地：开挖排水沟，清表 ➢ 填筑土拱坡：设计路幅宽度范围内回填至高出原地面

粉喷桩加固既有线旁软土地基技术

文章编号:100926825(2007)0820120202粉喷桩加固既有线旁软土地基技术收稿日期6223作者简介李世奇(2),男,工程师,中铁十七局集团四公司山西晋中　36李世奇摘　要:针对在既有铁路路基旁软土地基上新建路基会对既有路基产生牵引沉降的问题,通过京广铁路武昌至武昌南增建三、四线工程粉喷桩处理软土地基的成功实践,介绍了粉喷桩加固软基的施工要点、加固效果和各种检测手段,并通过与其他几种加固方法的比较,得出粉喷桩加固软土地基有广泛的应用前景。

关键词:既有线,软基,粉喷桩,检测手段中图分类号:TU472.36文献标识码:A 京广铁路武昌至武昌南增建三、四线工程位于长江冲湖积平原,其中新建京广上行线J 2K 1214+700～J 2K 1215+700段路基位于软土地基上,该段地层岩性为:第四冲湖积层(al +LQ 4),表层为淤泥质砂粘土、粘土,灰褐色软塑,厚6m ～8m ,其下为粘土夹薄层粉砂,褐黄色软塑,厚度大于4m ,以下为粘土,灰绿色硬塑。

J 2K1214+700～J 2K 1215+700段路基与既有京广下行线并行,线间距仅4m 。

如果新建路基沉降过大,会对既有京广下行路基产生较大牵引沉降,影响铁路运行安全,经方案比选,设计采用了粉喷桩加固软基。

1　设计参数1)粉喷桩按正三角形布置:桩径0.5m ,间距1.5m ,排距1.2m ,平均深10m ,单桩竖向承载力标准值为80kN ,复合地基承载力标准值为100kPa ,共计15246m/1498根。

28d 龄期取芯强度R 28>0.7M Pa 。

2)粉喷桩加固料采用325号水泥,喷灰量应保证每延米45kg±5kg ,距地面0.5m 为停灰面。

3)粉喷桩竣工28d 后,采用单桩复合地基静载试验确定复合地基承载力,抽检频率0.5%,实验完成后方可填土施工。

4)一般路堤工后沉降控制标准为0.2m 。

2　粉喷桩作用原理粉喷桩(又称粉体喷射搅拌桩)是利用专用设备,借助压缩空气,将粉体加固材料(如石灰、水泥等)喷射到被加固的深层软土中,同时通过钻头的旋转,使其与原位土强制搅拌,充分混合并被压缩,加固料混在原土中通过吸收周围土体水分,产生一系列物理、化学反应,形成具有整体性强,水稳性好和强度高的柱状加固体,从而加固地基。

粉喷桩在城市道路软土地基处理方法
