苏科版151电能表和电功

合集下载

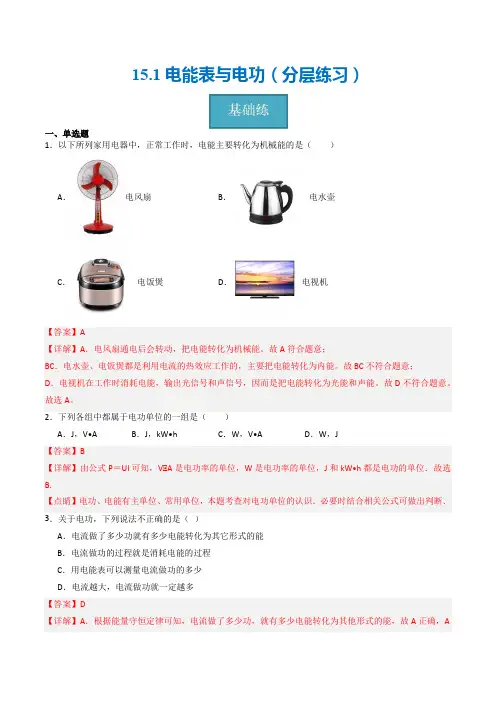

15-1电能表与电功(分层练习)-2023-2024学年九年级物理下册同步精品课堂(苏科版)

15-1电能表与电功(分层练习)-2023-2024学年九年级物理下册同步精品课堂(苏科版)

15.1电能表与电功(分层练习)一、单选题1.以下所列家用电器中,正常工作时,电能主要转化为机械能的是()A.电风扇B.电水壶C.电饭煲D.电视机【答案】A【详解】A.电风扇通电后会转动,把电能转化为机械能。

故A符合题意;BC.电水壶、电饭煲都是利用电流的热效应工作的,主要把电能转化为内能。

故BC不符合题意;D.电视机在工作时消耗电能,输出光信号和声信号,因而是把电能转化为光能和声能。

故D不符合题意。

故选A。

2.下列各组中都属于电功单位的一组是()A.J,V•A B.J,kW•h C.W,V•A D.W,J【答案】B【详解】由公式P=UI可知,V⋅A是电功率的单位,W是电功率的单位,J和kW•h都是电功的单位.故选B.【点睛】电功、电能有主单位、常用单位,本题考查对电功单位的认识.必要时结合相关公式可做出判断.3.关于电功,下列说法不正确的是()A.电流做了多少功就有多少电能转化为其它形式的能B.电流做功的过程就是消耗电能的过程C.用电能表可以测量电流做功的多少D.电流越大,电流做功就一定越多【答案】D【详解】A.根据能量守恒定律可知,电流做了多少功,就有多少电能转化为其他形式的能,故A正确,A6.小明家上次查看电能表示数为,本次查看时电能表读数如图所示,则下列说法正确的是()A.他家在这段时间内消耗的电能为992kW•hA.这块电池能提供的电能大约为2.3×104JA.W>W>W>W B.W>W>W>W13.电流通过电炉工作时是把 能转化为 能.给蓄电池充电的过程,实际上是把 能转化为 能的过程,如果在充电过程中消耗了2000焦的电能,则 能大约增加了 焦,电流做了 焦的功.【答案】 电 内 电 化学 化学 2000 2000【详解】[1][2]电炉是利用电流热效应工作的,是将电能转化为内能;[3][4]蓄电池充电时是将电能转化成化学能储存起来;[5][6][7]充电过程中电流做功将电能转化为化学能,消耗了2000焦电能,则化学能大约增加了2000焦,即电流做了2000焦的功.14.如图所示,12:2:3R R =,则通过1R 和2R 的电流之比为 ,相同时间内电流通过1R 和2R 做的功之比为 .【答案】 1:1 2:3【详解】[1]由图可知,两个电阻串联,串联电路中通过各电路元件的电流相等,所以通过1R 和2R 的电流之比为1:1;[2]由于12:2:3R R =,所以1212::2:3U U IR IR ==,则相同时间内电流通过1R 和2R 做的功之比1212::2:3W W U It U It ==.15.图是小明家的电能表表盘。

九年级物理全册第15章电功和电热 电能表与电功课件新版苏科版

九年级物理全册第15章电功和电热 电能表与电功课件新版苏科版

变量
电压
电流
电路图
知3-讲
感悟新知
知3-讲
控制变量 电流、时间
电压、时间
实验现象
电压越高,灯泡 越亮
电流越大,灯泡 越亮
当电流、时间相 当电压、时间相 实验结论 同时,电压越高,同时,电流越大,
电流做功越多 电流做功越多
转换方法
根据灯泡的亮度,比较相同时间内 电流做功的多少
感悟新知
知3-讲
实验思考 实验过程中,能否选择两个规格相同的灯泡 进行实验?为什么?
感悟新知
知2-练
解题秘方:对定值电阻而言,计算消耗的电能时, 注意根据已知条件,从基本公式和推导公式中选择 适当的公式进行计算.本题已知电压、电阻和时间,
应该选用推导公式W=
U2 R
t.
感悟新知
知2-练
解析:在10 V 电路中消耗的电能W= UR2t=(1010VΩ)2× 60 s=600 J. 在5 V 电路中消耗的电能
( C)
A.2.7 J
B.81 J
C.162 J
D.9 270 J
感悟新知
知2-练
3-2.8 s 内电流对某导体做功24 J, 若该导体两端的电压为 3 V, 通过该导体的电流为___1___ A. 若该导体两端的 电压为6 V 时, 则它的电阻为____3__ Ω.
感悟新知
知识点 3 比较两个灯泡的亮暗
感悟新知
知3-练
(4)另一组的同学连接好最后一根导线,灯泡立即发出明亮 耀眼的光并很快熄灭.检查后发现连线正确,请你找出 实验中两个操作不当之处: ① __连__接__电__路__时__开__关__未__断__开____ ; ②__滑__动__变__阻__器__的__滑__片__未__调__到__阻__值__最__大__处___ .

江苏省泰州市九年级物理下册《15.1电能表与电功》骨干教师赛课课件1 苏科版

江苏省泰州市九年级物理下册《15.1电能表与电功》骨干教师赛课课件1 苏科版

练一练:
1.若消耗电能2kW· h,则电能表转盘会转过 6000 转。 2.若消耗电能0.5kW· h,则电能表转盘会转过 1500 转。 3.若电能表转盘转过了300转,则说明消耗了电能 h。 0.1 kW·
表示每消耗 1kW· h的电 能,指示灯 闪烁3200次
(b) 电子式
学生实验探究
探究:影响电流做功的因素
小结:电功与电压、电流和通电时间有关, 两端电压越大,通过电流越大, 通电时间越长,电流做功也就越多。
探究:影响电流做功的因素
更精确的实验表明: 电流在某段电路上所做的电功,等于这段电路两 端的电压、电路中电流以及通电时间的乘积。 计算公式
W=UIt
焦耳(J) 俗称“度”
活动
探究电功的大小与电压的关系 保持电流和通电时间一定
学生实验探究
活动
猜想影响电流做功的因素
活动2、将刚才的两个小灯泡并联接在电路中。
现象:乙灯泡比甲灯泡亮
并联电路中的现象和串联电路的现象 为什么恰好相反呢? 猜想:又是什么因素影响着电功的大小呢?
实验

电功的大小与电流的大小的关系
保持电压和通电时间一定
电功的大小与哪些因素有关呢?
活动
猜想影响电流做功的因素
活动1、将不同规格的两个小灯泡串联接在电路中。
现象:甲灯泡比乙灯泡亮
灯泡亮度----电灯越亮,在相同时间里消耗 的电能就越多,做的电功就越多。
在同一串联电路中,相同的时间下, 为什么电流通过甲灯做的电功要大于 乙灯? 猜想:什么因素影响着电功的大小?
电能表:用来测量电路消耗电能的仪表
思考下列问题:
(1)电能表怎样读数?单位是 什么? (2)怎样知道本月用电多少? (3)220V 2(4)A 什么含义? (4)3000r/kwh 什么含义?

上课用15.1电能表与电功

上课用15.1电能表与电功

二、电功1.定义: 电来自所做的功 2.能量转化:电 能 电热水壶
他 形 内能 式 的 内能、光能 能
其 机械能
合作探究
电流做了 多少功
电流做功的实质
就有多少电能转化 成其他形式的能
电流做功的过程,就是电能向其他形 式能转化的过程,就是消耗电能的过程。
电路中就消耗 了多少电能
二、电功
3.公式:
研究表明:电功等于加在用电器两端的 电压、通过它的电流和通电时间的乘积。
符号: J 单位换算: 1kW·h=3.6×106J 常用单位: 焦耳
【读数方法】示数由几位整数和一位小数组成。
常数意义:3200imp/(kW·h)
4
3
7
4
4
电路中每消耗1kW·h电能,电能表的指示灯闪烁 3200次
整合提升
小明家电能表上月底的示数为 08116,本月底 示数如图所示,他家本月消耗电能为 140 kW·h.若按0.5/( kW·h)计费,本月应付电费 70 元
5A:基本电流 40A:长期工作运行的最大电流
C、电能表常数
电子式:3200imp/(kW·h) 感应式:1920r/(kW·h)
【信息快递 】
总结电能表的计量单位、单位换算、读法
合作探究
【计量单位】
电能表相关知识
常用单位: 千瓦时(度) 符号: kW·h
物理意义: 数值上等于功率为1kW的用电器工作 1h所消耗的电能
水流与电流
类比法
【思考】水轮机转动的原因是因为水管中的水流对水轮 机做功,那么小灯泡发光是因为什么? 【类比】观察图片,分析小灯泡发光的原因。
水流通过水轮机,对水轮机做 功,所以水轮机转动起来。
电流流过灯丝,电流对用电器做 功,能使电灯发光。

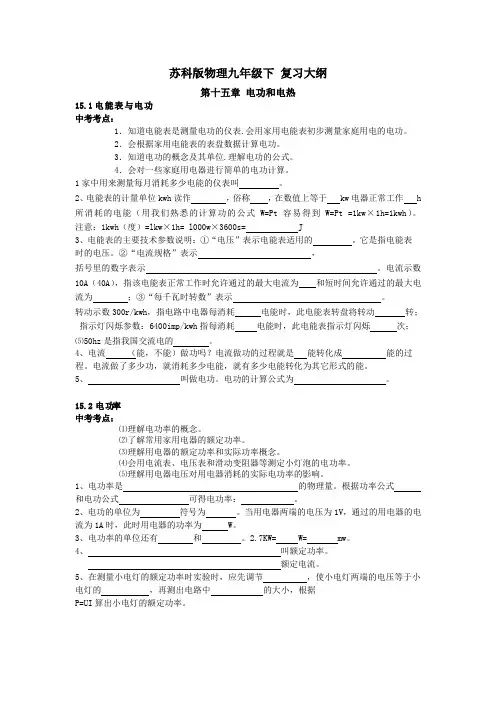

苏科版物理九年级下 复习大纲

苏科版物理九年级下 复习大纲

苏科版物理九年级下复习大纲第十五章电功和电热15.1电能表与电功中考考点:1.知道电能表是测量电功的仪表.会用家用电能表初步测量家庭用电的电功。

2.会根据家用电能表的表盘数据计算电功。

3.知道电功的概念及其单位.理解电功的公式。

4.会对一些家庭用电器进行简单的电功计算。

1家中用来测量每月消耗多少电能的仪表叫。

2、电能表的计量单位kwh读作,俗称,在数值上等于 kw电器正常工作 h 所消耗的电能(用我们熟悉的计算功的公式W=Pt容易得到W=Pt =1kw×1h=1kwh)。

注意:1kwh(度)=lkw×1h= l000w×3600s= J3、电能表的主要技术参数说明:①“电压”表示电能表适用的。

它是指电能表时的电压。

②“电流规格”表示,括号里的数字表示。

电流示数10A(40A),指该电能表正常工作时允许通过的最大电流为和短时间允许通过的最大电流为;③“每千瓦时转数”表示。

转动示数300r/kwh,指电路中电器每消耗电能时,此电能表转盘将转动转;指示灯闪烁参数:6400imp/kwh指每消耗电能时,此电能表指示灯闪烁次;⑸50hz是指我国交流电的。

4、电流(能,不能)做功吗?电流做功的过程就是能转化成能的过程。

电流做了多少功,就消耗多少电能,就有多少电能转化为其它形式的能。

5、叫做电功。

电功的计算公式为。

15.2 电功率中考考点:⑴理解电功率的概念。

⑵了解常用家用电器的额定功率。

⑶理解用电器的额定功率和实际功率概念。

⑷会用电流表、电压表和滑动变阻器等测定小灯泡的电功率。

⑸理解用电器电压对用电器消耗的实际电功率的影响。

1、电功率是的物理量。

根据功率公式和电功公式可得电功率:。

2、电功的单位为符号为。

当用电器两端的电压为1V,通过的用电器的电流为1A时,此时用电器的功率为 W。

3、电功率的单位还有和。

2.7KW= W= mw。

4、叫额定功率。

额定电流。

5、在测量小电灯的额定功率时实验时,应先调节,使小电灯两端的电压等于小电灯的,再测出电路中的大小,根据P=UI算出小电灯的额定功率。

苏科版九年级下《15.1电能表与电功》强化提优检测

苏科版九年级下《15.1电能表与电功》强化提优检测

苏科版九年级下《15.1电能表与电功》强化提优检测(时间:90分钟满分:120分)一.选择题(共24题;共48分)1 关于电流做功过程中的能量转化,下列说法中错误的是()A .电动机主要是把电能转化为机械能B .白炽灯主要是把电能转化为内能C .给蓄电池充电是化学能转化为电能D .电炉主要是把电能转化为内能2.电流在电路中做了多少功,取决于电路中的()A.电流和这段电路中的电阻B.电流和加在电路两端的电压C.电流、加在电路两端的电压和电路中的电阻D.电流、加在电路两端的电压和通电时间3.阻值为4 Ω的小灯泡和一个阻值为2Ω的定值电阻串联在6 V的电源上,则通电1 min 后,电流通过小灯泡所做的功为 ()A.240 J B.360 J C.480 J D.720 J4.如图所示,把两个小灯泡串联后接到电源上,闭合开关,发现灯泡L1比灯泡L2亮一些.对这一现象分析错误的是()A.相同时间内,电流通过L1做的功比L2多 B.L1的电压比L2的电压大C.L1的电阻比L2的电阻大 D.L1的电流比L2的电流大第4题图第5题图第7题图5.如图所示,导体 A 和 B 等长,但 A 比 B 的横截面积大,当开关闭合后,测量发现 A 和 B 两端电压相等。

在相同时间内,下列叙述正确的是()A .A 和B 的材料相同,电流通过 A 、 B 所做的功相同B .A 和 B 的材料相同,电流通过 A 、 B 所做的功不相同C .A 和 B 的材料不相同,电流通过 A 、 B 所做的功相同D .A 和 B 的材料不相同,电流通过 A 、 B 所做的功不相同6.家用电能表示数所用的单位是()A.千瓦 B.千瓦时 C.库仑 D.伏特7.如图所示的用电器中,工作时主要将电能转化为机械能的是()8.如图所示,对于电能表面板上的一些参数的理解,下列说法中错误的是()A.此时电能表的读数为120.7度B.“220 V”指这个电能表应该在220 V的电路中使用C.“10(20) A”指这个电能表使用时正常工作电流为10 A或20 AD.“600 r/(kW·h)”指接在这个电能表上的用电器,每消耗1 kW·h的电能,电能表上的转盘转过600转第8题图第9题图第21题图9.电流通过下列装置时,能将电能转化为机械能的是( )10.关于家庭电路中的电能表,下列说法中正确的是( )A.电能表的作用是测量用电器中通过电流的大小B.电能表转盘转速越快,用电器消耗的电能越多C.电能表的作用是测量用电器消耗电能的多少D.电能表的测量值是以“kW”为单位的11.在国际单位制中,电功的单位是()A. 瓦特B. 焦耳C. 安培D. 千克12.电能表能直接测量的是下列哪个物理量()A. 电压B. 电流C. 电功D. 电阻13.下列物理量的单位是“千瓦时”的是()A. 电流B. 电压C. 电阻D. 电能14.下列过程中,电能转化为机械能的是()A. 灯泡发光B. 给蓄电池充电C. 风力发电D. 电动机带动水泵抽水15关于电流做功过程中的能量转化,下列说法中错误的是()A. 电动机主要是把电能转化为机械能B. 白炽灯主要是把电能转化为内能C. 给蓄电池充电是化学能转化为电能D. 电炉主要是把电能转化为内能16.一度电可以()A. 使80W的电视机工作25hB. 使40W的日光灯工作60hC. 使100W的电烙铁工作10hD. 使1000W的碘钨灯工作5h17.学习了电学知识后,判断下列说法正确是()A. 电功是描述电流做功快慢的物理量B. 导体和绝缘体之间界限分明,不可互相转化C. 导体电阻的大小与导体两端的电压成正比,与通过导体电流成反比D. 通过导体的电流大小与导体两端的电压成正比,与导体的电阻成反比18.下列家用电器中,正常工作1h耗电最接近1kW•h的是()A. 电子表B. 手电筒C. 电视机D. 空调机19.某小灯泡的电阻是12 Ω,接到6 V的电路中,通电300 s,电流做功( C )A. 2 160 kW·hB. 2 160 JC. 900 JD. 360 J20.某中学的学生在社会实践调查中发现:学校的各电能表均能正常计数,学校配电房中的总电能表在月末和月初的示数之差为1 016 kW·h,教学楼和办公楼中各分表在月末和月初的示数之差的总和为966 kW·h,该校这个月的电能存在很大的损失。

苏科版物理九年级下册15.1电能表与电功常考题

苏科版物理九年级下册15.1电能表与电功常考题

苏科版物理九下15.1电能表与电功常考题一.选择题1.(2019秋•泗阳县期末)如图中的甲、乙分别是某家庭5月初和6月初电能表的示数,则下列说法正确的是()A.电能表是测电功率的仪表B.该家庭在这段时间内总共用电2000kW•hC.电能表的计量单位是kW•h,1kW•h相当于3.6×105JD.该电能表转盘每转过600转,电路消耗电能0.5kW•h 2.(2019秋•徐州期末)下列说法中正确的是()A.通电的时间越长,电流所做的功越多B.通过用电器的电流越大,电流所做的功越多C.用电器两端的电压越大,电流所做的功越多D.电流做功越多,消耗的电能就越多3.(2019秋•淮阴区期末)分别标有“PZ220﹣100”、“PZ36﹣100”的甲、乙两盏白炽灯,当它们正常发光时,相同时间内消耗的电能()A.甲灯较多 B.乙灯较多C.一样多D.无法确定4.(2020•莒县二模)小科用Google搜索“物理与生活”时,搜索到的下列事例,其中说法正确的是()A.刚倒的一杯开水,冷却到可以饮用时,放出的热量约为105JB.在生活中难以找到不受力的物体,所以牛顿第一定律无现实意义C.一盏“220V40W”的灯泡工作25h,耗电总是1kwh D.热气球升空利用了气体流速大,压强小的道理5.(2020•北流市一模)某用户的电能表在3月底抄表时的示数为,到4月底抄表时的示数为,则该用户4月份用电为()A.352.9kW•h B.268.7kW•h C.84.2kW •h D.84.2J6.(2020•襄城区模拟)如图所示,先闭合开关S1,再闭合开关S2,相同时间内,电路中消耗的电能将()A.减小B.增大C.不变D.无法判断7.(2019秋•建湖县月考)下列说法正确的是()A.只要电路两端有电压,电路中就一定有电流B.电压表和电流表都能直接接在电源的两极C.千瓦、千瓦时和焦耳部是电能的单位D.消耗了多少电能,其意思就是说电流做了多少功8.(2018秋•泰兴市校级月考)下列家用电器,主要利用电能转化为内能工作的是()A.收音机B.电视机C.电风扇D.电饭锅9.(2018春•邵阳期末)一用电器标有“6V 3W”的字样,用电流表测得此时通过它的电流是300mA,则1min内该用电器实际消耗的电能是()A.180 J B.108 J C.1.8 J D.64.8 J 10.(2018秋•无锡期中)用电器是将电能转化为其他形式能的器件,下列用电器中,利用电能转化为机械能的是()A.电熨斗B.电灯C.洗衣机D.电视机二.填空题(共7小题)11.(2020•丹徒区校级模拟)一家用电能表如图所示,测得接在电路中的电能表转盘10mim内转了60r,则电路消耗的电能是kW•h.若某日电能表读数如图所示,现只将一个“220V 1000W”的电暖器接入电路中,正常工作5h,此时电能表示数变为kW•h。

苏科版九年级物理 15.1 电能表和电功同步练习题

苏科版九年级物理 15.1 电能表和电功同步练习题

苏科版物理15.1 电能表与电功同步练习题一.选择题(共14小题)1.(2019•平谷区二模)在家庭电路中,电能表直接测量的物理量是()A.电压B.电功C.电阻D.电流2.(2019秋•淮安区期中)如图所示,常见的家用电器,工作时主要将电能转化为机械能的是()A.电饭锅B.电熨斗C.电视机D.电风扇3.(2019•衡阳)小明家上次查看电能表示数为,本次查看时电能表读数如图所示,则下列说法正确的是()A.他家在这段时间内消耗的电能为903kW•hB.电能表是测量电功率的仪表C.若只让一个标有“220V 1000W”的电热水器正常工作10min,则电能表的圆盘转了600转D.这个电能表的额定功率为2200W4.(2019•太仓市一模)用轻质的细线将4N的物体系在标有“3V0.5W”的小电动机上,当小电动机接在3V的电源上时,恰好正常工作,10s内将物体匀速提升了1m,关于该过程下列说法错误的是()A.电流做了5J的功B.消耗了5J的电能C.有4J的电能转化为机械能D.有4J的电能转化为内能5.(2019•凤凰县一模)电能可以转化为多种形式的能。

下列用电器在使用过程中电能转化的主要形式与电饭煲相同的是()A.电风扇B.教室里的日光灯C.电烤箱D.电动车6.(2019春•马山县校级月考)某同学家的电能表,计数器上先后两次的示数和,则这段时间内该同学家消耗的电功是()度。

A.13B.3C.30D.337.(2018秋•东方期末)小明家的电能表11月1日的读数如图甲,12月1日的读数如图乙,若电价为0.6元/度,则小明家11月份的应交电费是()A.33.95元B.30.62元C.33.30元D.333.0元8.(2018秋•朝阳区期末)如图所示,电源电压保持不变,开关S闭合后,灯L1、L2都能正常发光,甲、乙两个电表的示数之比是2:3,则相同时间内两灯消耗的电能之比是()A.1:2B.2:1C.2:3D.3:29.(2018秋•三明期末)如图中的甲、乙分别是某家庭5月初和6月初电能表的示数,则下列说法正确的是()A.电能表是测电功率的仪表B.该家庭在这段时间内总共用电2000kW•hC.电能表的计量单位是kW•h,1kW•h相当于3.6×105JD.该电能表转盘每转过600转,电路消耗电能0.5kW•h10.(2018秋•沂源县期末)将一个标有“220V 200W”的电风扇单独接在家庭电路中,正常工作1min后,电能表示数如图所示,下列说法中正确的是()A.电能表应安装在家庭电路的总开关之后B.这段时间内电风扇消耗了318.6kW•h的电能C.这段时间内电能表表盘指示灯共闪烁了10次D.电能表所在电路允许接的用电器的总功率最大是2200W11.(2018秋•新乡期末)小物家的电能表5月1日的读数如图甲,6月1日的读数数如图乙,若电价为0.56元/度,则小吴家5月份的应交电费是()A.30.08元B.31.08元C.300.8元D.310.8元12.(2018秋•黑龙江期末)如图所示,导体A、B是由同种材料做成的,A和B等长,但A比B的横截面积大。

物理:15.1《电能表与电功》课件(苏科版九年级下)

物理:15.1《电能表与电功》课件(苏科版九年级下)
电功和电热
有谁知道你家里一个月要交多少电费吗?
供电部门在收电费之前根据什么来确定 用户所用的电量的?
一、电能表: 用来测量电路消耗电能的仪表 议一议
(1) KWh
(2) 220V
(3) 5(10A)
(4) 1200r/KWh (5) 31357
电能表: 读一读 用来测量电路消耗电能的仪表

当电能转化为其他形式的能时, 就说电流做了功 电能转化为其他形式能的多少,可以用电功的大 小来量度
电功的大小与哪些因素有关呢?
活动 猜 想:
探究影响电流做功的因素
电流
电功
电压 通电时间
活动 探究电功的大小与电压的关系 保持电流和通电时间一定
学生实验探究
实验
探究电功的大小与电压的关系
实验
电功的大小与电流的大小的关系 保持电流和通电时间一定
再 见!
小明家2006年1月底与2月 底电能表的示数如图所示, 请计算,小明家2月份消耗 了多少电能? 4378.4KWh-4367.2KWh =111.2KWh 若1KWh电费为0.52元, 应付多少电费?
4 2 6 7 2
4 3 7 8 4
111.2KWh×0.52元/KWh =57.82元
知识讲解 二、电功
解: W=
60r 1200r/(KW ·h) 1 = KW ·h 20 1 = ×3.6×106J 20
由W=UIt可得: W I= Ut
1.8×105J = 220V×300s
=2.73A
=1.8×105J
(1)我又学到了哪些新的知识? (2)我在本节课的学习过程中, 应用了哪些科学方法?
小结与回顾
学生实验探究
电功的大小与电流的大小的关系

苏科版151电能表与电功市公开课金奖市赛课一等奖课件

苏科版151电能表与电功市公开课金奖市赛课一等奖课件
第19页
第6页
电能
其它形式能
第7页
电功
一、电功——电流做功 二、电流做功实质是
——电能转化为其它形式能
第8页
我需要哪些试验器材? 我如何设计我试验(试验环节和电路图) 我如何设计我试验统计表格?
第9页
第10页
试验摸索一
观测图15-3 试验,回答下列问题(若R甲>R乙)
1.甲乙两灯什么联?串(联 ) 2.两者电流什么关系?相(等 ) 3.哪只灯两端电压大呢甲( )
4.哪只灯较亮呢? ( )

5.在相等时间内,哪灯消耗电能多( )
由此可得:“通过用电器电流和通电时 甲
间相同时,用电器上电压越___,电功就越___。”


第11页
第12页
试验摸索二
观测图15-4 试验 , 回答下列问题:(若R甲>R乙) 1. 甲乙两灯什么并联联? ( ) 2.两者电压什么关相等系? ( ) 3.哪只灯电流大乙呢? ( ) 4.哪只乙灯亮呢? ( )
第3页
猜猜看,下面电能表表头数据是什么 意思?
300r/kWh 220V
kWh
07803
10A(40A)
第4页
2.电能单位
焦 度 千瓦时
J
KW·h
1度 = 1 KW·h
= 3.6×106J
想一想:如何计算电费? 第5页
⑴小明家1月底与2月底电能表 示数如图所表示,请计算,小明家2月份 消耗多少电能? 若1kwh电费为0.52元, 应付多少电费?
第17页
反馈练习
1.电流做功表现在电流通过电灯时,电 灯______,通过电炉时,电炉_______, 通过电动机时,电动机________。

(新)物理苏科版九年级下《15.1电能表与电功》公开课(教案)

(新)物理苏科版九年级下《15.1电能表与电功》公开课(教案)

15.1 电能表与电功教学目标【知识与能力】1.知道电能表是测量电路中消耗电能多少的仪表,了解单相电能表的技术参数,学会认读电能表。

会利用指示灯闪烁的次数计算电路中用电器消耗的电能。

2.理解电流做功的实质是电能转化为其他形式的能量的过程,电流做了多少功,电路中就消耗了多少电能。

3.探究影响电流做功多少的因素并得出结论。

【过程与方法】1.体验电能转化为其他形式能。

2.会利用串并联电路的特点控制变量,设计实验电路图。

【情感态度价值观】培养学生节约用电的意识;培养学生合作交流的学习能力。

教学重难点【教学重点】电能表的作用和使用;探究影响电流做功多少的因素。

【教学难点】电功的含义。

课前准备电能表、探究影响电流做功多少因素的实验器材等。

教学过程一、课题导入教师:供电局收取费用多少的依据是什么?一天只用一度电,是真的吗?你知道用电量是通过什么仪器测量的吗?学生:讨论并答复。

二、新课学习探究一:电能表的学习教师:谁读过电能表的示数,谁会读数?下面我们用2分钟时间阅读课文学案中单相感应式电能表的技术参数的说根本规格。

学生:阅读课本,了解电能表的规格。

教师:我们先来交流一下每个人通过阅读了解到得电能表的规格。

学生:答复并交流尚不清楚的地方,鼓励其他同学帮助。

教师:在学生交流的根底上重点讲解几个概念:1.“电能表的计量单位:kW·h〞2.电能表的示数为四位整数和一位小数(深色框内的数字)组成。

教师:我们来做个练习,看谁真正理解了电能表示数的含义?示题如下:例:一电能表表盘上标明1200r/(KW·h),将某用电器单独接在该电能表上。

当用电器工作5min后,电能表的转盘转过60r。

求用电器消耗的电能?练一练:电能表常数3200imp/KW·h含义?如果接一用电器在此表上,20min闪烁了640次,则消耗了多少电能?探究二:电功概念的学习㈠电功的定义教师:引导学生联系生活中电流做功的其他实例。

苏科版九年级物理 15.1 电能表和电功同步练习题

苏科版九年级物理 15.1 电能表和电功同步练习题

苏科版物理15.1 电能表与电功同步练习题一.选择题(共14小题)1.(2019•平谷区二模)在家庭电路中,电能表直接测量的物理量是()A.电压B.电功C.电阻D.电流2.(2019秋•淮安区期中)如图所示,常见的家用电器,工作时主要将电能转化为机械能的是()A.电饭锅B.电熨斗C.电视机D.电风扇3.(2019•衡阳)小明家上次查看电能表示数为,本次查看时电能表读数如图所示,则下列说法正确的是()A.他家在这段时间内消耗的电能为903kW•hB.电能表是测量电功率的仪表C.若只让一个标有“220V 1000W”的电热水器正常工作10min,则电能表的圆盘转了600转D.这个电能表的额定功率为2200W4.(2019•太仓市一模)用轻质的细线将4N的物体系在标有“3V0.5W”的小电动机上,当小电动机接在3V的电源上时,恰好正常工作,10s内将物体匀速提升了1m,关于该过程下列说法错误的是()A.电流做了5J的功B.消耗了5J的电能C.有4J的电能转化为机械能D.有4J的电能转化为内能5.(2019•凤凰县一模)电能可以转化为多种形式的能。

下列用电器在使用过程中电能转化的主要形式与电饭煲相同的是()A.电风扇B.教室里的日光灯C.电烤箱D.电动车6.(2019春•马山县校级月考)某同学家的电能表,计数器上先后两次的示数和,则这段时间内该同学家消耗的电功是()度。

A.13B.3C.30D.337.(2018秋•东方期末)小明家的电能表11月1日的读数如图甲,12月1日的读数如图乙,若电价为0.6元/度,则小明家11月份的应交电费是()A.33.95元B.30.62元C.33.30元D.333.0元8.(2018秋•朝阳区期末)如图所示,电源电压保持不变,开关S闭合后,灯L1、L2都能正常发光,甲、乙两个电表的示数之比是2:3,则相同时间内两灯消耗的电能之比是()A.1:2B.2:1C.2:3D.3:29.(2018秋•三明期末)如图中的甲、乙分别是某家庭5月初和6月初电能表的示数,则下列说法正确的是()A.电能表是测电功率的仪表B.该家庭在这段时间内总共用电2000kW•hC.电能表的计量单位是kW•h,1kW•h相当于3.6×105JD.该电能表转盘每转过600转,电路消耗电能0.5kW•h10.(2018秋•沂源县期末)将一个标有“220V 200W”的电风扇单独接在家庭电路中,正常工作1min后,电能表示数如图所示,下列说法中正确的是()A.电能表应安装在家庭电路的总开关之后B.这段时间内电风扇消耗了318.6kW•h的电能C.这段时间内电能表表盘指示灯共闪烁了10次D.电能表所在电路允许接的用电器的总功率最大是2200W11.(2018秋•新乡期末)小物家的电能表5月1日的读数如图甲,6月1日的读数数如图乙,若电价为0.56元/度,则小吴家5月份的应交电费是()A.30.08元B.31.08元C.300.8元D.310.8元12.(2018秋•黑龙江期末)如图所示,导体A、B是由同种材料做成的,A和B等长,但A比B的横截面积大。

15.1 电能表与电功课时练习 2022-2023学年苏科版物理九年级下册

15.1 电能表与电功课时练习 2022-2023学年苏科版物理九年级下册

九年级物理下册课时练习15.1电能表与电功一、选择题1.关于电功,下面说法正确的是 ( )A .用电器通电的时间越长,电流所做的功越多B .通过用电器的电流越大,电流所做的功越多C .用电器两端的电压越大,电流所做的功越多D .电流做了多少功,就有多少电能转化为其他形式的能2.下列电器设备中,做功时依靠电能转变为内能的是( )A .电动机B .电饭锅C .电风扇D .电视机3.关于家庭电路中的电能表,下列说法中正确的是( )A .电能表的作用是测量用电器中通过电流大小的B .电能表转盘转速越快,用电器消耗的电能越多C .电能表的作用是测量用电器消耗电能多少的D .电能表的测量值是以“KW ”为单位的4.阻值为R 的电阻丝接在电压为U 的电路中,在t 时间内电流做功为W ,那么电阻为R/2的电阻丝接在电压为U 的电路中,在t 时间内电流做功为( )A .21WB .41W C .2W D .4W 5.设电阻R 1<R 2,在电路电压恒定的情况下,相同时间内要使电路中电流做功最多,应采用的连接方法是( )A .R 1单独接入电路B .R 2单独接入电路C .R 1、R 2串联后接入电路D .R 1、R 2并联后接入电路 6.当一只电阻两端电压增大到原来的2倍时,在相同的时间内这只电阻消耗的电能就变为原来的( )A .2倍B .1/2C .4倍D .1/47.如图所示,灯泡L 和电阻串联后接在电压为U 的电路中,已知电阻的阻值为R ,通过电路的电流为I ,则灯泡在时间t 内消耗的电能是( ) A .UIt B .t RU 2C .I 2RtD .UIt -I 2Rt 8.小明同学在家中拍到一张电能表照片,如图,他仔细观察照片后得到下列结论,你认为正确的是( )A .电能表的额定功率为2500WB .拍照片时,小明家已消耗的电能为9316KW ·hC.电能表的标定电流为5AD .拍照片时,小明家已消耗的电能为931.6J第8题第9题二、填空题10.电能表是用来测量_______的仪表,平时我们的日常生活中说的度与焦耳的关系,1度=_____焦。

最新苏科版九年级物理下册电能表与电功 教学设计

最新苏科版九年级物理下册电能表与电功 教学设计

15.1 电能表与电功一、教学目标1. 知识与技能:(1)知道电能表是测量电功的仪表;知道电功的概念及其单位。

(2)会根据家用电能表的表头数据初步计算电功。

(3)通过演示实验得出并理解电功公式,发展分析问题、归纳问题的能力。

(4)进一步体会做功与能量转化的联系。

2. 过程与方法:(1)通过探观察研究找到学会电能表的使用。

(2)通过演示实验说明影响电流做功的因素。

3. 情感态度与价值观:(1)通过探究,使学生体验探究的过程,激发学生主动学习的兴趣。

(2)通过演示实验培养学生的观察能力,并使学生通过实验理解影响电流做功的因素。

(3)鼓励学生自己查找资料,培养学生自学的能力。

二、课时安排2课时三、教学重点电能表作用,电能表表头示数意义,电功公式的得出过程,电功的含义四、教学难点电功的含义,电功公式的得出过程。

五、教学过程(一)导入新课【思考】电费的多少表明什么?电费的多少与哪些因素有关?(二)讲授新课1.电能表(电度表)电能表(电度表)是用来测量电路消耗电能多少的仪表。

常用家用电能表有电子式和感应式两种。

【观察思考】电子式电能表的铭牌,你知道铭牌的意义吗?电压:220V电流规格:10(40)A频率:50HZ电能表常数:1600 imp/(kw h)【说明】1、“电压”表示电能表使用的额定电压。

额定电压的概念同学们还有印象吗?2、“电流规格”中,“10 A”表示基本电流,它时确定电能表有关特性的电流值;“(40)A”是电能表能满足测量准确要求,且能长期正常运行的最大电流值。

3、“电能表常数”表示每消耗1 kw h电能,电能表指示灯闪烁的次数。

【说明】电能表常数为1920 r/ (kw h),它表示电路中每消耗1 kw h电能,电能表的转盘转动1920圈。

电能表读数电能表示数:由几位整数和一位小数(红色框内的数字)组成。

电能表计量单位:千瓦时,符号为kw h,俗称度。

1 kwh=3.6x106J。

各式各样的家用电能表【练一练】小明家中1 月底与2 月底电能表的示数如图所示,小明家所在地区每度电的电费是0.60元,请估算他家2 月份需要付多少电费。

苏科版电能表与电功

苏科版电能表与电功

W=UIt
• (2011· 山东济宁)电流做的功跟电压、 电流和通电时间三个因素都有关。李明 同学要通过实验探究电功跟电压的关系, 他选用的器材如图4所示。其中甲、乙两 容器完全相同,电阻丝R1的阻值大于电 阻丝R2的阻值。
• (1)请你用笔画线代替导线,帮他把实验电 路连接完整。 • (2)他在该实验中选用两根阻值不同的电阻 丝,其目的是 。 • (3)在这个实验中,李明是通过观察比较 来比较电流做功多少的。电流通过电阻丝 做的功多(填R1或R2)。 • (4)由这个实验可以得到的结论是: • 。
• 在图中,导体A、B是由同种材料做成的,A 和B等长,但A比B的横截面积大,当S闭合后, 在相同时间内,下列叙述正确的是( ) • A.电流通过A、B所做的功是 WA>WB • B.电流通过A、B所做的功是 WA=WB • C.电流通过A、B所做的功WA<WB • D.无法比较电流通过A、B时做功的大小
已知:U=220V,I=350mA=0.3பைடு நூலகம்A,t=1h=3600s 求:W=? 解:W=UIt=220V×0.35A×3600s=277200J
答: 通电1h消耗了277200J电能.
(2011·山东临沂)某日光 灯接在照明电路中正常工作 时,其电流是0.13A,若通 电10min,有 J的电能转 化成了内能和 能。
电视机节电:电视机的最亮状态要 比最暗状态多耗电一半以上,因此看电 视不要过亮,音量不要太大;电视机不 看时应拔掉插头,因为遥控电视机关闭 后,整机处在待用状态仍在用电。
两电阻a、 b各自的电流与两端电压的关系 图线如图甲所示, (1)电阻a、b的阻值? (2)如果把a、b两个 电阻串联接成如图乙所 示的电路时,电流表的 示数为0.2A. 则a、b在 lmin内消耗的电能分别 是多少?

九年级物理全册第15章电功和电热 电能表与电功1电能表电功课件新版苏科版

九年级物理全册第15章电功和电热 电能表与电功1电能表电功课件新版苏科版

(3)实验电路中两个小灯泡L1和L2的规格应__不__同____(填“相 同”或“不同”).
【点拨】灯的规格不同,灯的亮度不同,这样才能 比较相同时间内电流做功的多少,故实验电路中灯 泡L1和L2的规格应不同.
(4)在图甲所示的电路中,两个小灯泡是__串__联____(填“串联” 或“并联”)的,这样连接是为了探究电流做功的多少与 __电__压____的关系.
(6)完成上述探究后,小浩发现上述猜想中有一个猜想无法 用图甲所示的电路验证,请你帮助小浩设计一个可以验 证猜想的电路,把电路图画在图乙的虚线框内.
解:如图所示.
(7)对于“电流做功的多少可能与通电时间有关”的猜想,小 浩是否必须通过实验验证?你的看法是_不__必___(填“不必” 或“必须”),你的理由是_对__电__路__中__的__同__一__个__灯__泡__,__两__端__ _的__电__压__和__通__过__的__电__流__相__同__,__通__电__时__间__越__长__,__灯__消__耗__的__电_ _能__越__多__.
电能转化为化学能.很多同学因混淆能量转化方向而导致 错误,视选项C为正确答案.
【答案】A
7 小云从实验室找到四个电能表,其规格参数如图所示, 她将四只完全相同的白炽灯分别与四个电能表相连并 接入照明电路,则电能表转盘转得最快的是( )
【点拨】 由题图可知,当消耗1 kW·h电能时,D电能表转盘转
【点方法】 在判断能量转化时,先看消耗的是什么形式的能,
再看得到的是什么形式的能,能量的转化即消耗的能转化 为得到的能.
【答案】B
5 如图是创意LED插座声控光控延时小夜灯;声控光控 开关和小夜灯是___串____(填“串”或“并”)联的;小夜灯 发光时,主要把电能转化为___光____(填“光”或“内”)能.
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

苏科版九年级《15.1电能表和电功》
学习要求
1.知道电能表是测量电功的仪表.会用家用电能表初步测疑家庭用电的电功.
2.会根据家用电能表的表盘数据计算电功.
3.知逍电功的概念及苴单位•理解电功的公式.
6.会对一些家庭用电器进行简单的电功计算.
7.培养理论联系实际的学习习惯.
学习指导
1.理解电流能够做功
电流通过导体是否能做功,就看电流通过导体时,是否可以将电能转化成其他形式的能.电流通过电动机线圈时,电动机便转动起来,可以提升重物,同时线圈也会发热,这时电能转化成机械能和内能:电流通过电灯泡时,灯丝发热发光,电能转化成内能和光能, 这说明电流通过导体的过程中,伴随着能量转化的发生,所以我们说:电流通过导体能做功.
2.知道电流做功与哪些因素有关
通过实验探究我们知逍,影响电流做功的因素是:通过电路的电流和加在电路两端的电压,以及通电时间。

3.弄淸规律和公式的适用条件
任何物理规律和公式都有它的适用条件,弄淸规律和公式的适用条件是学好物理必须注意的问题.电功的公式/力是计算电功普颯适用的公式,对于任何类型的用电器(或电路)都适用.而结合欧姆定律&"R推出的电功公式W = ^—t= I2Rt,不适用于含有电
R
动机的电路,只适用于电烙铁、电炉等纯电阻电路,即只适用于电能全部转化为内能的电路.
4.知道电能表的作用及其主要数据的意义和作用
电能表俗称电度表或火表,是用来测量电功或记录电路中消耗电能多少的仪表.电能
典型范例
例1. 一个阻值为10Q的电阻器接在电压是3V的电源上,它通电5min电流做的功是
多少?
精析:在运用电功公式用=〃〃计算时,要注意/、/三个量的单位必须统一,均使用国际单位。

题中电流是未知的,可以用欧姆左律I=U!R计算出通过电阻器的电流,再用W二U〃计算电功.
U 3
全解:根据欧姆左律2矿辭0.3A, WVX0.3AX5X6Z70J.电流做功为270J.
点评:如果能熟练运用电功公式的推导式,可以不先求出/,而直接将欧姆左律和电I/2
功公式综合起来,即用w = —/,将更加快捷方便.
R
例2.—位同学家上周末电能表的示数是冋囚叵|回②|,本周末示数为
,该家庭本周用电________ kW・h.若电能表铭牌上标有“3000
勺电能表的转盘转__________ 圈.
精析:本题考查了两种测量电能的方法:一是用计数器的示数之差计算电能,二是根据转盘转过的转数计算电能.
全解:(1)注意最后一位虚线框内的数据为小数,则本周消耗的电能为:
W=VV2-VVi=1341.5kW • h-1326.2kW • h=153kW • h・
(2)题中已知消耗电能15.3RW • h,则转数为:15.3kW • hX3000r/kW • h=4590r. 点评:从本题可以看出:若用电器用电较多,时间较长,应通过汁数器测量消耗的电能:若用电器用电
较少,时间较短,应用数转盘转过转数的方法也可算岀消耗的电能。

例3.如图15・1所示的电路中,电源电压t/=6V并保持不变,电阻R=5Q,滑动变阻器的阻值范恫为0-10Q.在滑动变阻器的滑片从左端移到右端的过程中.求:
(1)闭合开关后,电流表和电压表的示数范用各是多少?
C
(2)电路接通25s内,电阻R消耗的最大电能是多少?精析:当
滑片P分別向左或右移动时,电路中的电流分
别会变大或变小。

显然,当滑片滑到左端时,电路中的电流最大,电
阻/?两端的电压最大且等于电源电压:当滑片滑到右端时,电路中的
电流最小.
全解:⑴当滑片滑到左端时,/?小=0, / = ——A=1.2A, U R=6V R + /?(|| 5 + 0
当滑片滑到右端时,/? ^2=100 z I =一 = J_A=0・4A, U R=/^=0.4X5V=2V
R + R Q、5 + 10
⑵对于电阻R而言,当滑动变阻器滑片移到左端时,电路中电流最大,从而在相等的时间内消耗的电能最多.
/丄= 91 = 1.24 VV=/2/?M1.2A)2X5QX25S=1.8X 102J
R 5Q
所以本题中(1)电流表的示数范羽是1.2A-0.4A,电压表的示数范用是6V-2V:
(2)最大电功是1.8X102J・
点评:本题着重考查影响电路中电流大小的因素和滑动变阻器的作用.同学们可以思考一下,若题中加设条件:电压表量程为0—3V,则在25s内电阻消耗的最大电能又是多少?
活动与探究
请你试一试:用钟表和电能表比较一下你家中电视机和洗衣机哪个用电多?说岀你的方法和判断的依据.
思考与练习
一、填空题
1.在国际单位制中,电能和电功的单位是 _________ •简称—•符号是—・
2.当电能转化为其它形式的能时,我们就说电流做了_________ o如果电流通过电动
机做了 300J的功,表示有300J的电能转化为______ J的 _______ 能和少量的内能・
3.请用笔画线,
无轨电车电
炉电镀槽
白炽电灯把左边的用电器与右边的能量转化形式对应连接起来.
电能转化为内能
电能转化为动能
电能转化为内能和光能
电能转化为化学能
4・已知一个小灯泡两端的电压为3V,通过它的电流为0.5A,经过5min电流所做的
功为 ________ J,灯泡消耗的电能为_________ J・
5.一只电热壶装满水后接在220V的电源上,通过它的电流是1.2A.若通电lOmin 将水烧开,则电流做功 _______________ J,消耗电能________ J.若将该电热壶接在110V的电
源上,则在相同时间内烧开这壶水消耗的电能一■ J.
” 6.某同学家的电能表月初的示数是问日忖冋讯正常供电30天后,电能表的示数H龜區魁•则该同学家本月用kW-h,按每度电0.53元计算,本月他们家应交电破元.
7.已知两电阻分别为260 将它们串联后接入电压为10V的电路中,总
电阻为 _______ Q,R】、心两端电压之比为______ ・若通电lmin,电流通过电阻心所做
的功为 _______ J.
二、选择题(只有一个选项符合题意)
&电能表可测量下列物理量中的()
A.电流
B.电压
C.电阻
D.电能
9.电流经过用电器做功1J, 1J等于
10.在图15・2中,导体A. B是由同种材料做成的,A和B等长,但A比B的横截
面积大.当S闭合后,在相同的时间内,下列叙述正确的是 A.电流通过A、B所做的功是W A>W B
B・电流通过A、B所做的功是叱
A・lC/s B・1V/A C・lV・A・s D・IV • A
C.电流通过A、B所做的功是W A=W B
D.无法比较电流通过A、B时所做的电功的大小
11.如图15-3所示的电路中,先闭合开关S,再闭合开关S2,电路中消耗的电能将
A.减小
B.增大
C.不变
D.无法判断
三、计算、论述题
12.在如图154所示的电路中,电阻R2=20Q. S闭合后,电流表A I、A2的示数分别
为 0.2A 和 0.5A.求:
⑴通电10s内,电流经过川、心时所做的电功Wi. W2.
⑵通电10s内,整个电路消耗的电能.
图 15-
4
相关链接
电能的优越性
电能的应用非常广泛,在工农业、国防建设、科学研究和日常生活中应用得越来越多.电能的应用为什么这样广泛,它究竟有什么优越性呢?电能的优越性主要表现在三个方面:(1)电能来源广泛.自然界里存在着务种形式的能,如化学能、水能、风能、地热能、太阳能、核能等,它们大多可以方便地转化为电能.
(2)电能便于输送.从发电厂(站)产生的电能,用高压电线便可将它输送到千里以外的地方,十分方便,而且电能在输送过程中损失较小.
(3)电能使用方便.电能可以方便地转化为其他形式的能,以满足多方面的需要.各种各样的用电器就是实现这种能量转化的装宜.用电器的转化效率比较髙,使用时污染少, 有利于保护环境.
参考答案
15.1电能表与电功
1 •焦耳焦 J 2•电功 300 机械3•略 4. 450 450 5. 158400 158400
39600 6.21.1 11.18 7. 10 2: 3 360 8. D 9. C 10. B 11. B 12. 12J 18J 30J。

相关文档
最新文档
