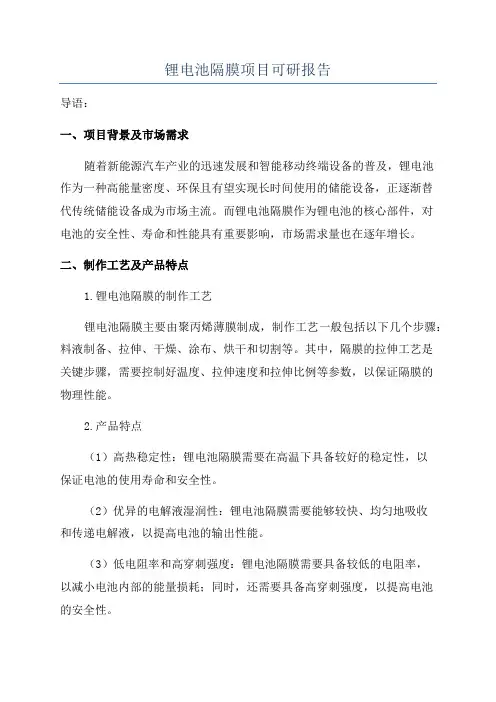

锂电池隔膜项目可研报告
锂电池隔膜项目可研报告导语：一、项目背景及市场需求随着新能源汽车产业的迅速发展和智能移动终端设备的普及，锂电池作为一种高能量密度、环保且有望实现长时间使用的储能设备，正逐渐替代传统储能设备成为市场主流。
而锂电池隔膜作为锂电池的核心部件，对电池的安全性、寿命和性能具有重要影响，市场需求量也在逐年增长。
二、制作工艺及产品特点1.锂电池隔膜的制作工艺锂电池隔膜主要由聚丙烯薄膜制成，制作工艺一般包括以下几个步骤：料液制备、拉伸、干燥、涂布、烘干和切割等。
其中，隔膜的拉伸工艺是关键步骤，需要控制好温度、拉伸速度和拉伸比例等参数，以保证隔膜的物理性能。
2.产品特点（1）高热稳定性：锂电池隔膜需要在高温下具备较好的稳定性，以保证电池的使用寿命和安全性。
（2）优异的电解液湿润性：锂电池隔膜需要能够较快、均匀地吸收和传递电解液，以提高电池的输出性能。
（3）低电阻率和高穿刺强度：锂电池隔膜需要具备较低的电阻率，以减小电池内部的能量损耗；同时，还需要具备高穿刺强度，以提高电池的安全性。
三、市场需求分析1.锂电池隔膜市场前景广阔随着新能源汽车市场的快速增长和智能科技产品的普及，锂电池隔膜的市场需求将持续增加。
特别是在新能源汽车领域，隔膜材料的品质直接决定了电池的性能和安全性，因此市场对高质量的隔膜材料的需求更为迫切。
2.国内外市场竞争激烈目前，国内外锂电池隔膜市场竞争激烈，主要的竞争对手包括日本、韩国和美国等发达国家的企业。
这些企业具备较强的研发实力和生产能力，产品质量和技术水平较高，对国内市场形成了一定的竞争压力。
四、经济效益评估1.项目投资根据初步调研和可行性分析，锂电池隔膜项目的总投资预计为XXX万元。
主要包括设备采购费用、原材料采购费用、劳动力成本、研发费用和推广费用等。
2.预期收入随着市场需求的逐渐增加，预计项目投产后的年产值将达到XXX万元。
根据市场调研数据，预计项目投产后的销售额约为XXX万元。
3.预计盈利根据项目的投资和预期收入分析，预计项目实现盈利的时间为XXX年。
锂电池隔膜的研究与进展
锂电池隔膜的研究与进展摘要:隔膜位于正极与负极之间，当电池工作时其应具有以下作用（1）隔离正负极，防止电极活性物质接触引起短路;（2）具有较好的持液能力，电化学反应时，形成离子通道。
本文以化学和材料结构为类别，综述了不同种类锂电池隔膜的制备方法和研究现状，并对隔膜未来的发展趋势做了展望。
关键词: 锂电池、隔膜、微孔膜、无纺布、无机复合膜。
在锂离子电池正极与负极之间有一层膜材料，通常称为隔膜，它是锂离子电池的重要组成部分。
隔膜应具有两种基本功能：隔离正负电极，防止电池内短路。
能被电解液润湿形成离子迁移的通道。
在实际应用还应具备以下特征[1-4]：(1)电子的绝缘性；（2）高的电导率；（3）好的机械性能，可以进行机械制造处理；（4）厚度均匀；（5）受热时尺寸稳定变形量要小。
电池隔膜根据结构和组成可以分为不同的类型，目前比较常见的主要三种[1-4]（1）多孔聚合物膜。
是指通过机械方法、热致相分离法、浸没沉淀法等方法制备的孔均匀分布的膜。
（2）无纺布隔膜。
由定向的或随机的纤维而构成，通常会将其与有机物或陶瓷凝胶复合，以期得到具有优良化学与物理性质的隔膜。
（3）无机复合膜。
多采用无机纳米颗粒与高聚物复合得到。
本文针对锂电池性能和安全性对隔膜孔隙率、浸润性、热安全温度等方面的要求,对隔膜的制备改性方法进行了比较详细的评述与比较,以期为相关领域的研究者提供可借鉴的资料。
1 多孔聚合物膜1.1 PE/PP微孔膜PE与PP微孔膜的制备常采用的方法有两种，干法（熔融挤出法)和湿法( 热致相分离法)。
干法制备的原理是采用熔融挤出制备出低结晶度高取向的聚烯烃隔膜，经过高温退火处理提高结晶度、低温拉伸形成缺陷、高温拉伸将缺陷放大，最终形成具有多孔性的隔膜［5］。
湿法是将液态烃或小分子物质与聚烯烃树脂的共混物，经过加热熔融共混、降温发生相分离、双向拉伸制成薄膜、用易挥发物质萃取溶剂，从而制备出具备相互贯通的微孔膜[6]。
商用隔膜多为PE、PP单层膜，PE/PP双层膜，PP/PE/PP 三层隔膜（见图1）。
2023年锂电池隔膜行业市场规模分析
2023年锂电池隔膜行业市场规模分析随着移动终端设备、电动工具、电动汽车等领域的快速发展，锂电池作为其重要能源系统之一，其市场需求也随之不断扩大。
在锂电池系统中，隔膜是一种重要的组件，主要用于保证正负极之间的电解质隔离，防止金属粉化与极化等问题，保证电池的高效运行。
因此，隔膜行业也是随着锂电池市场的扩大而发展壮大的一个行业。
市场规模分析：目前，全球隔膜市场呈现出逐年增长的趋势。
根据市场调研机构不同的统计数据，2018年全球隔膜市场规模介于20亿美元至30亿美元之间，预计到2025年隔膜市场规模将达到70亿美元左右。
隔膜市场的增长主要来自于以下几个方面：1. 电动汽车领域的快速发展。
伴随着全球环保意识的日益提高，各国政府采取了一系列的环保政策，鼓励和支持电动汽车的推广。
