插装式溢流阀-CYF插装式溢流阀
插装阀的介绍与应用
插装阀的介绍与应用插装阀是一种常用的工业阀门，它具有简单结构、使用方便、可靠性高的特点，广泛应用于化工、石油、冶金、电力、制药等领域。
本文将介绍插装阀的基本原理、分类、特点以及应用。
一、插装阀的基本原理插装阀是通过转动阀体内的螺杆或推杆来控制介质的流动，从而实现开启、关闭和调节流量的目的。
其基本原理如下：1.开启状态：当螺杆或推杆旋转时，阀体内的螺纹将提升，使阀芯上升，导流孔打开，从而实现介质的通路打开。
2.关闭状态：当螺杆或推杆旋转反向时，阀芯下降，导流孔关闭，从而实现介质的通路断开。
二、插装阀的分类插装阀可根据结构形式进行分类。
常见的分类包括：1.阀体结构：插装阀可分为单座式和双座式两种。
单座式插装阀是指阀芯与阀座呈一对一的形式，适用于小流量、高压力的场合。
双座式插装阀是指阀芯与阀座呈一对多的形式，适用于大流量、低压力的场合。
2.螺纹形式：插装阀的螺纹形式有内螺纹和外螺纹两种。
内螺纹插装阀适用于流量较大的场合，外螺纹插装阀适用于流量较小的场合。
三、插装阀的特点1.结构简单：插装阀的结构简单、体积小、重量轻，占用空间小，方便安装和维护。
2.切断性能好：插装阀的阀芯和阀座都是可更换的，切断性能好，阀座关闭承受的压力小，密封可靠。
3.流量调节性能好：插装阀在流量调节方面具有较好的性能，可灵活调节介质的流量和压力。
4.使用寿命长：插装阀的阀芯和阀座采用耐磨材料制成，具有较长的使用寿命。
5.适应性强：插装阀适用于各种介质，包括液体、气体和蒸汽等。
四、插装阀的应用插装阀广泛应用于以下领域：1.化工行业：插装阀可用于化工厂的生产过程中，如控制液体的流量、压力和温度等，保证工艺的稳定和工厂的安全运行。
2.石油行业：插装阀可用于石油加工过程中的介质流动控制，例如原油输送管道、油罐出口的控制等。
3.冶金行业：插装阀可用于冶炼过程中的流程控制，如高炉煤气排放控制、氧气流量调节等。
4.电力行业：插装阀可用于火电厂和核电厂的热水系统、蒸汽系统等介质的流动控制和调节。

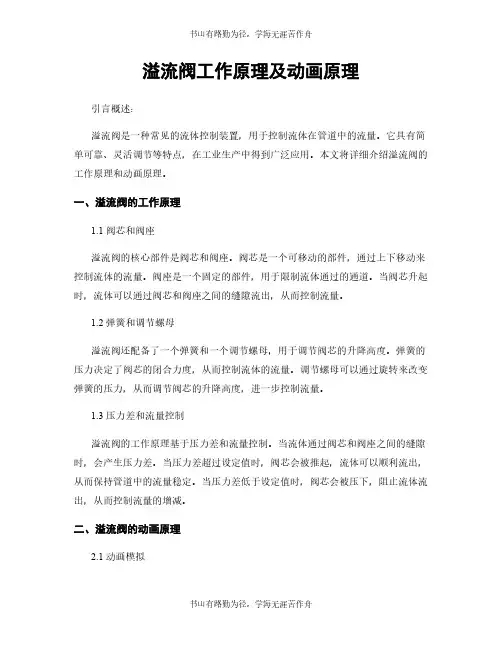

溢流阀工作原理及动画原理
溢流阀工作原理及动画原理引言概述：溢流阀是一种常见的流体控制装置，用于控制流体在管道中的流量。
它具有简单可靠、灵活调节等特点，在工业生产中得到广泛应用。
本文将详细介绍溢流阀的工作原理和动画原理。
一、溢流阀的工作原理1.1 阀芯和阀座溢流阀的核心部件是阀芯和阀座。
阀芯是一个可移动的部件，通过上下移动来控制流体的流量。
阀座是一个固定的部件，用于限制流体通过的通道。
当阀芯升起时，流体可以通过阀芯和阀座之间的缝隙流出，从而控制流量。
1.2 弹簧和调节螺母溢流阀还配备了一个弹簧和一个调节螺母，用于调节阀芯的升降高度。
弹簧的压力决定了阀芯的闭合力度，从而控制流体的流量。
调节螺母可以通过旋转来改变弹簧的压力，从而调节阀芯的升降高度，进一步控制流量。
1.3 压力差和流量控制溢流阀的工作原理基于压力差和流量控制。
当流体通过阀芯和阀座之间的缝隙时，会产生压力差。
当压力差超过设定值时，阀芯会被推起，流体可以顺利流出，从而保持管道中的流量稳定。
当压力差低于设定值时，阀芯会被压下，阻止流体流出，从而控制流量的增减。
二、溢流阀的动画原理2.1 动画模拟溢流阀的动画原理可以通过计算机模拟来实现。
通过建立数学模型和物理规律，可以模拟阀芯的升降过程，以及流体的流动情况。
通过动画演示，可以直观地展示溢流阀的工作原理，帮助人们更好地理解和学习。
2.2 流体动力学仿真溢流阀的动画原理还可以通过流体动力学仿真来实现。
流体动力学仿真是一种基于流体力学原理的计算方法，可以模拟流体在管道中的流动情况。
通过对溢流阀的建模和参数设定，可以模拟阀芯的升降过程，以及流体的流动情况，从而实现动画演示。
2.3 可视化技术溢流阀的动画原理还可以通过可视化技术来实现。
通过使用计算机图形学和虚拟现实技术，可以将溢流阀的工作原理以图像或视频的形式展示出来。
通过观看动态的图像或视频，人们可以更加清晰地理解溢流阀的工作原理，提高学习效果。
三、溢流阀的应用领域3.1 液压系统溢流阀在液压系统中得到广泛应用。
溢流阀介绍
五、本系列阀P口为进油口，O口为溢油口，K口为外控口。
板式溢流阀YF-B10B,YF-B10C,YF-B10H,YF-B10K
结构图示
板式溢流阀YF-B10B,YF-B10C,YF-B10H,YF-B10K
型号说明
板式溢流阀YF-B10BYF-B10CYF-B10HYF-B10K产品属性：
型号：YF-B10BYF-B10CYF-B10HYF-B10K
连接方式：快装材质：铸铁源自公称通径：10板式溢流阀YF-B10BYF-B10CYF-B10HYF-B10K详细说明：
板式溢流阀YF-B10B,YF-B10C,YF-B10H,YF-B10K采用平衡活塞式机构,压力调整为手轮式,它工作可靠,性能稳定,并具有体积小、重量轻、维修方便、噪音低等优点。是液压系统中的重量元件，能使液压系统维持所调定的压力接近恒定或防止系统压力超荷，起安全作用。
板式溢流阀YF-B10B,YF-B10C,YF-B10H,YF-B10K
具体参数
板式溢流阀YF-B10B,YF-B10C,YF-B10H,YF-B10K
规格尺寸
YF-B10H*型，YF-L10H*型
板式溢流阀YF-B10B,YF-B10C,YF-B10H,YF-B10K
YF-B20、32H*型
型号
A
B
C
D
E
F
G
H
I
J
L
YF-B20H*
163
130
1.4
2.4
65
78
70
100
φ21
φ30
φ4
YF-B32H*
插装式溢流阀工作原理
插装式溢流阀工作原理
嘿，咱今儿个就来讲讲插装式溢流阀的工作原理哈！你可别小瞧了这玩意儿，它就像是个神奇的“压力守护者”呢！
想象一下，在一个液压系统里，压力就像是一群调皮的小孩子，有时候会闹得太欢了。
这时候插装式溢流阀就出马啦！它就像是一个聪明的大哥哥，能把这些调皮孩子给管得服服帖帖的。
插装式溢流阀主要由阀芯、阀套、弹簧这些部分组成。
当系统中的压力还比较正常的时候，弹簧就把阀芯紧紧地压在阀套上，就像妈妈紧紧抱住孩子一样，这时候液压油就老老实实地在系统里流淌啦。
可要是压力突然升高了呢？哎呀，那就好比是那些小孩子开始撒欢啦！这时候压力就会推着阀芯，就像小朋友在推搡一样。
当压力大到一定程度，阀芯就被推开啦，液压油就从这里流出去一部分，就好像是给这些调皮孩子找了个出口，让他们别再闹啦。
这样一来，系统里的压力不就降下来了嘛！
你说这插装式溢流阀是不是很厉害呀？它就这么默默地守护着液压系统的压力平衡，可真是个幕后英雄呢！
再打个比方哈，插装式溢流阀就像是家里的电闸。
平时好好的，一旦电流过大，电闸就跳闸啦，保护家里的电器不被烧坏。
这溢流阀不也是这样嘛，保护着整个液压系统的安全稳定。
而且啊，这插装式溢流阀安装起来也挺方便的呢，就像给家里摆个小物件一样简单。
它还很耐用，只要你正常使用和维护，它能给你好好工作好长时间呢！
咱生活中很多地方都用到了插装式溢流阀呢，你想想那些大型机械，要是没有它来控制压力，那还不乱了套呀！所以说，可别小看了这个小小的零件，它的作用可大着呢！
总之呢，插装式溢流阀就是液压系统里的一个宝贝，它让压力变得乖乖的，让一切都能顺顺利利地运行。
咱可得好好感谢它为我们做出的贡献呀！。
插装阀的介绍与应用
插装阀的介绍与应用插装阀是一种常见的控制阀门，它通常被用于调节流体的流量和压力。
插装阀的设计结构简单，安装方便，具有较高的密封性和可靠性，因此在工业生产中得到了广泛的应用。
本文将对插装阀的基本原理、结构特点以及应用领域进行介绍。
一、插装阀的基本原理。
插装阀是一种通过调节阀芯位置来控制流体流量和压力的阀门。
其工作原理基于流体力学的基本原理，通过改变阀芯的位置，从而改变流体通过阀门的截面积，从而实现对流体流量和压力的调节。
插装阀的阀芯通常由阀芯杆和阀芯头组成，阀芯杆通过手柄或电动装置来控制阀芯的位置。
当阀芯向上移动时，阀门打开，流体可以通过阀门；当阀芯向下移动时，阀门关闭，流体无法通过阀门。
通过调节阀芯的位置，可以实现对流体流量和压力的精确控制。
二、插装阀的结构特点。
1. 简单结构，插装阀的结构相对简单，通常由阀体、阀芯、阀座、密封圈等基本部件组成。
这种简单的结构使得插装阀具有较高的可靠性和易维护性。
2. 安装方便，插装阀通常采用螺纹连接或法兰连接，安装和拆卸都比较方便。
这种特点使得插装阀在现场维护和更换时更加便利。
3. 良好的密封性，插装阀的阀座和阀芯之间采用金属对金属的密封结构，具有较好的密封性能，可以有效防止流体泄漏。
4. 高温高压性能，插装阀通常采用耐高温、耐腐蚀的材料制成，可以适应高温高压的工作环境，具有较好的耐用性。
5. 多种控制方式，插装阀可以通过手动、气动、电动等多种方式进行控制，可以满足不同工况下的控制要求。
三、插装阀的应用领域。
1. 化工行业，插装阀在化工生产中得到了广泛的应用，用于控制各种介质的流量和压力，如酸碱溶液、气体、液体等。
2. 石油化工行业，在炼油、天然气开采、输送等领域，插装阀被用于控制管道中的介质流动和压力，保证生产过程的安全和稳定。
3. 食品行业，在食品加工生产中，插装阀被用于控制各种液体、气体的流动，保证生产过程的卫生和安全。
4. 制药行业，在制药生产中，插装阀被用于控制各种药液的流动和压力，保证生产过程的精确和稳定。
插装阀原理图
1插装阀概述二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。
因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。
1.1二通插装阀的特点二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；结构简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统。
1.2二通插装阀的组成二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。
图1是二通插装阀的典型结构。
图1二通插装阀的典型结构控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。
控制盖板内有控制油通道，配有一个或多个阻尼螺塞。
通常盖板有五个控制油孔：X、Y、Z1、Z2和中心孔a(见图2)。
由于盖板是按通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不用。
为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。
另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。
图2盖板控制油孔先导控制元件称作先导阀，是小通径的电磁换向阀。
块体是嵌入插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。
插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。
每只插件有两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B 口。
阀芯开启，A口和B口沟通；阀芯闭合，A口和B口之间中断。
因而插装阀的功能等同于2位2通阀。
故称二通插装阀，简称插装阀。
图3插装元件根据用途不同分为方向阀组件、压力阀组件和流量阀组件。
同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。
三种组件均有两个主油口A和B、一个控制口x，如图4所示。
a)方向阀组件b)压力阀组件c)流量阀组件1-阀套2-密封件3-阀芯4-弹簧5-盖板6-阻尼孔7-阀芯行程调节杆图3-89插装阀基本组件2插装阀主要组合与功能2.1插装方向控制阀插装阀可以组合成各式方向控制阀。
溢流阀的基本结构及其工作原理
溢流阀的基本结构及其工作原理溢流阀是一种常用的液压控制元件，用于控制液压系统中的流量。
它主要通过调节液压阀口的大小来实现流量控制。
溢流阀具有基本结构和工作原理如下：一、基本结构1.阀体：溢流阀的阀体通常采用铸铝、铸铁等材料制成，内腔由各种沟槽和孔道组成。
阀体内通常包含进油口、回油口和调节螺钉孔等，使液压油能够顺利进入和流出阀体。
2.阀芯：阀芯是溢流阀的关键部件，主要由可调组件和锥形端头组成。
阀芯上有一个圆柱形的导油槽。
当液压压力作用在阀芯上时，可调组件通过锥形端头来调整导油槽的大小，从而控制液压的流量。
3.调节装置：溢流阀的调节装置通常由螺杆、弹簧等组成。
螺杆通过调整弹簧的压缩程度来改变阀芯的开闭度，从而实现溢流阀的流量调节。
二、工作原理溢流阀的工作原理主要是利用阀芯和调节装置的相互作用来控制流量。
当液压油从进油口通过阀体流入阀芯的导油槽时，液压力将阀芯推向锥形端头的方向。
此时，可调组件随之向下运动，导致导油槽的大小减小。
阀芯的运动与调节装置的调节使得液压油进入阀芯后只能通过阀芯上的导油槽流出。
当液压流量较小时，阀芯的压力不够强大，无法克服可调组件的弹性力，此时导油槽被封闭住，液压油通过调节装置上设置的溢流沟槽排出。
当流量逐渐增大时，阀芯的压力也随之增大，最终使得导油槽的面积增大，溢流口的尺寸随之增大。
当达到设定的流量值时，阀芯与可调组件之间的平衡被破坏，导致溢流口的尺寸再次变小。
通过上述工作原理，溢流阀能够在液压系统中控制压力和流量，防止系统过载和过压。
当液压系统的流量超过阀芯所设置的溢流口大小时，多余的液压油将通过溢流口排出，防止了阀芯被过大的流量冲击而受损。
此外，溢流阀还可以通过调整螺杆的位置来调节溢流量，实现对液压系统流量的精确控制。
综上所述，溢流阀是一种关键的液压元件，它具有简单、可靠的工作原理和基本结构。
通过控制液压阀口的大小，溢流阀能够在液压系统中实现对流量的精确控制，保证系统的安全运行。
插装阀
插装式单向阀
将方向阀组件的控制口通过阀块和盖 板上的通道与油口A或B直接沟通，可组成 单向阀。
插装式二位二通阀
由一个二位三通电磁阀控制方向阀组件 控制腔的通油方式，可组成二位二通阀。
插装式二位三通阀
由两个方向阀组件并联而成，形成一个 压力油口、一个工作油口和一个回油口。
插装式三位四通阀
先导阀是一个三位四通换向阀
。 X通回油箱，阀口开启； X与进油口相通，阀口关闭。 改变油口通油方式的阀称为先导阀。
注意：实际工作时，阀芯的受力状况是通过油口x的通油方式控制的
插装阀
特点：
阀芯为锥阀，密封性能好，且动作 灵敏；通流能力大，抗污染；一阀多用 ，易组成各式系统，结构紧凑。特别对 大流量及非矿物油介质的场合，优点更 为突出。
插装式三位四通阀
先导阀是两个二位四通换向阀或四个二 位三通换向阀
基本回路
基本回路
基本回路
基本回路
基本回路
基本回路
基本回路
基本回路
节流阀
AP B
A
节流阀
在二通插装阀的 盖板上增加行程调 节器以调节阀芯的 开度，即构成二通 插装节流阀。
K B
A
节流阀
溢流阀
对K腔采用压力 控制可构成各种 压力控制阀
B
A
溢流功能
集成块布置
集成块布置
返回
B
A
插装阀
K
B
A
插装阀
K
B
A
插装阀关闭
K
B
A
插装阀关闭
K
B
A
插装阀关闭
K
B
A
插装阀打开
K
B
A
插装式溢流阀-CYF插装式溢流阀
液压阀门>>溢流限压阀>>插装式溢流阀产品详细信息图形符号其它阀系列价格供用户或设计院工程项目做预算电动二通阀价格底阀价格电动二通阀价格呼吸阀阻火器价格流量计价格水处理器价格橡胶接头价格一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
插装阀工作原理
插装阀工作原理
1 插装阀工作原理
插装阀是许多工业过程中必不可少的重要设备，有着广泛的应用，但有很多人都不太了解插装阀是如何运作的。
本文将为大家解释插装
阀的工作原理。
插装阀是通过液压控制和杠杆原理来操控流体的闸门。
它由电液
机构组成，它是一种电液联动设备，可以将收到的电信号转换成液压
输出以实现水电控制。
插装阀的控制信号通过电液机构被转化为液压
输出，使得阀门在关闭和打开之间不断地来回切换。
插装阀的操作过程是这样的：当阀门打开时，电磁阀的内部将会
发出一定的电压，此时电磁线圈中的内部磁力就会产生电磁线圈的杠
杆原理，从而引起内部轴的移动，最终使得气动阀门打开，实现流体
流动。
当控制信号改变时，上述流程将经历反向变化，从而使得阀门
关闭，从而实现流体的控制。
插装阀的运行模式是密切相关的，在选择插装阀时要根据工况特
点和流特性，综合控制参数等情况来选择。
插装阀有一定的专业性要求，必须由专业的工程师进行设计，以保证其质量和稳定性。
因此，
插装阀的安装调试也比较复杂，严格按照相关规定进行施工和调试。
总之，插装阀是电液机构操纵阀门来控制流体的一种设备，它可以有效地控制流体的数量，实现流量的控制，并维持恒定的流速，维持流量的稳定，因此十分适用于某些要求严格的工况中。
插装阀介绍
AP
B
A
插装阀关闭
AP
B
A
插装阀关闭
AP
B
A
插装阀关闭
AP
B
A
插装阀打开
AP
B
A
插装阀打开
AP
B
A
插装阀
AP P B
A
插装阀
AP P B
A
集成块
集成块
集成块中的阀体
集成块中的阀体
插入阀芯
插入阀芯
端盖
端盖
端盖
AP
B
A
插装阀
二通插装阀是插装阀基本组件 （阀芯、阀套、弹簧和密封圈）插到 特别设计加工的阀体内，配以盖板、 先导阀组成的一种多功能的复合阀。 因每个插装阀基本组件有且只有两个 油口，故被称为二通插装阀。
基本回路
基本回路
基本回路
基本回路
基本回路
基本回路
基本回路
节流阀
AP B
A
节流阀
AP B
Байду номын сангаас
A
溢流阀
B
A
溢流功能
集成块布置
集成块布置
插装阀
滑阀式换向阀
A
B
T
P
T
滑阀式换向阀
A
B
T
P
T
滑阀式换向阀
A
B
T
P
T
滑阀式换向阀
滑阀式换向阀
A
B
T
P
T
插装阀式换向阀
1
2
3
4
插装阀式换向阀
1
2
3
4
插装阀式换向阀
1
2
3
YF3-10L 溢流阀的设计(有cad图)
3.1 溢流阀的结构………………………………………………………………………5 3.2 溢流阀的主要性能…………………………………………………………………8 3.3 溢流阀的基本应用………………………………………………………………13 3.4 溢流阀的组成部分………………………………………………………………14 3.5 溢流阀的零件……………………………………………………………………15 3.5.1 调节杆及其加工……………………………………………………………15 3.5.2 调压螺帽及其加工…………………………………………………………17 3.5.3 先导阀芯及其加工…………………………………………………………20 3.5.4 先导阀座及其加工…………………………………………………………21 3.5.5 主阀座及其加工……………………………………………………………22
液压传动设备一般由四大元件组成，即动力元件——液压泵；执行元件——液压 缸和液压马达；控制元件——各种液压阀；辅助元件——油箱、蓄能器等。
液压阀的功用是控制液压传动系统的油流方向，压力和流量；实现执行元件的设 计动作以控制、实施整个液压系统及设备的全部工作功能。
1.1 液压技术的发展历史
液压技术作为一门新兴应用学科，虽然历史较短，发展的速度却非常惊人。 液压设备能传递很大的力或力矩，单位功率重量轻，结构尺寸小，在同等功率下， 其重量的尺寸仅为直流电机的 10%~20%左右；反应速度快、准、稳；又能在大范围内 方便地实现无级变速；易实现功率放大；易进行过载保护；能自动润滑，寿命长， 制造成本较低。因此，世界各国均已广泛地应用在锻压机械、工程机械、机床工业、 汽车工业、冶金工业、农业机械、船舶交通、铁道车辆和飞机、坦克、导弹、火箭、 雷达等国防工业中。
液压插装阀原理
液压插装阀原理
液压插装阀是一种常见的液压控制元件，它的工作原理是通过调节阀芯的位置来控制液压系统中的液流，从而实现对液压系统的控制。
液压插装阀由阀体、阀芯、弹簧和密封圈等部分组成。
阀体是安装插装阀的主体，通常由金属材料制成。
阀芯是插装阀的核心部件，通常由钢材料加工而成。
弹簧起到恢复阀芯位置的作用，通常选用弹簧钢材料制成。
密封圈用于确保阀芯在工作过程中的密封性能，通常采用橡胶材料制成。
液压插装阀工作时，液压介质通过进口与阀体相连，进入阀内。
当阀芯处于初始位置时，液流被阀芯和阀体之间的密封圈堵塞，无法通过。
当外界施加力矩使阀芯产生位移时，阀芯上的密封圈会与阀体之间的密封圈分离，形成一条通道，液流通过这条通道进入阀体的流道。
阀芯的运动位置决定了通道的开启程度，从而控制液压系统中的液流量大小。
液压插装阀具有结构简单、可靠性高、使用寿命长等优点。
它可以广泛应用于液压系统中的流量调节、压力控制、方向控制等方面。
在液压系统中，插装阀通常作为其他液压元件的附件，用于实现系统的自动化控制。
(待分)插装阀原理图
插装阀概述二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。
因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。
二通插装阀的特点二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压系统。
主阀芯行程短，动作灵敏，响应快，冲击小。
抗油污能力强，对油液过滤精度无严格要求。
结构简单，维修方便，故障少，寿命长。
插件具有一阀多能的特性，便于组成各种液压回路，工作稳定可靠。
插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统。
二通插装阀的组成二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。
图是二通插装阀的典型结构。
图二通插装阀的典型结构控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。
控制盖板内有控制油通道，配有一个或多个阻尼螺塞。
通常盖板有五个控制油孔：、、、和中心孔(见图)。
由于盖板是按通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不用。
为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。
另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。
图盖板控制油孔先导控制元件称作先导阀，是小通径的电磁换向阀。
块体是嵌入插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。
插装元件由阀芯、阀套、弹簧以及密封件组成(图)。
每只插件有两个连接主油路的通口，阀芯的正面称为口。
阀芯环侧面的称作口。
阀芯开启，口和口沟通。
阀芯闭合，口和口之间中断。
因而插装阀的功能等同于位通阀。
故称二通插装阀，简称插装阀。
图插装元件根据用途不同分为方向阀组件、压力阀组件和流量阀组件。
同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。
三种组件均有两个主油口和、一个控制口，如图所示。
)方向阀组件)压力阀组件)流量阀组件阀套密封件阀芯弹簧盖板阻尼孔阀芯行程调节杆图插装阀基本组件插装阀主要组合与功能插装方向控制阀插装阀可以组合成各式方向控制阀。
插装阀
宁波华液机器制造有限公司插装阀与我们所说的普通液压控制阀有所不同，它通流量可达到1000L/min,通经可达200～250mm。
结构简单，阀芯结构简单，阀芯动作灵敏，密封性好。
它的功能比较单一，，主要实现同或断，与普通液压控制阀组合使用时，才能实现对系统油液方向、压力和流量的控制。
7.6.1 插装阀Cartridge Valve插装阀（逻辑阀），是一种较新型的液压元件，它的特点是通流能力大，密封性能好，动作灵敏、结构简单，因而主要用于流量较大系统或对密封性能要求较高的系统。
图7.15 插装阀逻辑单元(a)结构原理图；(b)图形符号图7.16 插装阀的组成1—先导控制阀(Pilot Control Valve)；2—控制盖板(Control Cover)；3—逻辑单元(Logic cell)（主阀）、4—阀块体(Manifold Block)（1）插装阀的工作原理插装阀的结构及图形符号如图7.15所示。
它由控制盖板、插装单元（由阀套、弹簧、阀芯及密封件组成）、插装块体和先导控制阀（如先导阀为二位三通电磁换向阀，见图7.16）组成。
由于这种阀的插装单元在回路中主要起通、断作用，故又称二通插装阀。
二通插装阀的工作原理相当于一个液控单向阀。
图中A 和B为主油路仅有的两个工作油口，K为控制油口（与先导阀相接）。
当K口无液压力作用时，阀芯受到的向上的液压力大于弹簧力，阀芯开启，A与B相通，至于液流的方向，视A、B口的压力大小而定。
反之，当K口有液压力作用时，且K口的油液压力大于A和B口的油液压力，才能保证A与B之间关闭。
插装阀与各种先导阀组合，便可组成方向控制阀、压力控制阀和流量控制阀。
（2）方向控制插装阀Direction Control Cartridge Valve图7.17 插装阀用作方向控制阀（a）单向阀(Chack Valve)；(b)二位二通阀(2-Position 2-Way Valve)；(c)二位三通阀(2-Position 3-Way Valve)；(d)二位四通阀(2-Position 4-Way Valve)插装阀组成各种方向控制阀如图7.17所示。
溢流阀解析ppt课件
第三节 压力控制阀
压力控制阀简称压力阀，是利用作用在阀芯上的 液压力和弹簧力相平衡的原理工作的。
压力阀包括： （1）用来控制液压系统压力的阀类。 （2）利用压力变化作为信号来控制其它元件动 作的阀类。
按其功能和用途不同可分为溢流阀、减压阀、 顺序阀和压力继电器等。
溢流阀
溢流阀的主要用途有以下两点： 1）调压和稳压。如用在由定量泵构成的液压源中，用以调 节泵的出口压力，保持该压力恒定。 2）限压。如用作安全阀，当系统正常工作时，溢流阀处于 关闭状态，仅在系统压力大于其调定压力时才开启溢流，对 系统起过载保护作用。
AB
O型机能
1）O型机能
PT
阀芯处于中位时, P,A,B,T 四个油口均被封闭，其特点是：
①缸的两腔被封闭,活塞在任一位置均可停住, 且能承受 一定的正向负载和反向负载。
② 因P口封闭，泵不能卸荷 ，泵排出的压力油只能从溢 流阀排回油箱。
③可用于多个换向阀并联的系统。当一个分支中的换 向阀处于中位时, 仍可保持系统压力，不致影响其它分 支的正常工作。
图4.17(b)则 为弹簧自动复 位式三位四通 手动换向阀。
复位弹簧
图4.17 三位四通手动换向阀中位 手柄
阀 芯
复位弹簧
图4.17 三位四通手动换向阀左位 手柄
阀 芯
复位弹簧
图4.17 三位四通手动换向阀右位 手柄
阀 芯
2.机动换向阀 此类控制方式的“信号源”是缸的运动件。例如将挡块
固定在运动的活塞杆上，当挡块触压阀推杆2的滚滚轮1时 ， 推杆2即推动阀芯3换向。挡块和推杆2端部的滚轮脱离接触 后，阀芯即可靠弹簧复位。此种阀的控制方式因和缸的行程 有关，也有管此类阀叫“行程阀”。
液压与气压传动总复习题
一、填空题作业一1.液压传动系统的主要组成部分有：动力元件，执行元件，控制元件，辅助元件和工作介质。
2.液压系统中的执行元件按运动方式分有液压缸(直线运动)及液压马达（摆线运动、回转运动)。
3.液压系统中的两个重要参数是p 压力和q流量,液压传动是以运动着液体的压力能传递动力的。
4.在液压系统中，不考虑容积损失与机械损失，系统的压力决定于负载，而执行元件的运动速度决定于流量。
5.液压传动中最重要的参数是压力和流量，而两者的乘积则是功率。
6.液压传动是以液体为工作介质，利用液体的___压力能___ 来进行能量的_传递_____，_转换_____ 和控制______ 的一种传动形式。
7.当温度升高时，液压油的粘度___降低___，当压力升高时，液压油的粘度___升高___。
8.在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为液压冲击。
9.在液压传动中，常用的控制回路有方向回路、速度回路和压力回路。
10.液压传动是利用液体的压力能进行能量传递、转换和控制的一种传动方式。
11.液压系统中的压力,即常说的表压力，指的是（相对）压力。
12.简述在液力传动中存在沿程压力损失和局部压力损失能量损失。
13.在液压传动中对管道内油液的最大流速要加以限制目的是防止液压冲击14.在考虑液压系统中液压油的可压缩性时，应考虑液压油的粘度、温度因素才能说明实际情况？15.液体在管道中存在两种流动状态，层流时粘性力起主导作用，紊流时惯性力起主导作用，液体的流动状态可用雷诺数来判断。
16.在研究流动液体时，把假设既无粘性又不可压缩的液体称为理想流体。
17.由于流体具有粘性，液流在管道中流动需要损耗一部分能量，它由沿程压力损失和局部压力损失两部分组成。
18.液流流经薄壁小孔的流量与小孔流通面积的一次方成正比，与压力差的1/2次方成正比。
通过小孔的流量对温度不敏感，因此薄壁小孔常用作可调节流阀。
插装阀原理
插装阀原理插装阀是一种常见的控制阀，广泛应用于工业生产中。
它的原理是利用阀芯的运动来改变流体的流动状态，从而实现流量、压力、温度等参数的控制。
在工业生产中，插装阀的应用非常广泛，下面我们就来详细了解一下插装阀的原理。
首先，插装阀的工作原理是基于流体力学原理的。
当介质通过插装阀时，阀芯的位置会根据控制信号的变化而移动，从而改变介质的流动状态。
通过改变阀芯的位置，可以实现介质的调节和控制，满足工业生产中对流体参数的精确要求。
其次，插装阀的原理还涉及到控制信号的传递和执行机构的作用。
控制信号可以是电气信号、气动信号或液压信号，它们通过执行机构作用于阀芯，驱动阀芯的运动。
执行机构可以是电磁阀、气动执行器、液压执行器等，根据不同的控制要求选择不同的执行机构。
另外，插装阀的原理还包括阀芯的结构和工作特点。
阀芯通常由阀座、阀杆和阀盖组成，通过阀杆的运动来改变阀芯的位置。
阀芯的结构设计和材料选择对阀门的密封性能、耐磨性能和使用寿命等都有重要影响。
此外，插装阀的原理还涉及到流体参数的控制和调节。
通过改变阀芯的位置，可以实现流量的调节、压力的控制、温度的调节等功能。
在工业生产中，插装阀常用于流体管道系统中，对介质进行控制和调节。
总的来说，插装阀的原理是基于流体力学原理和控制系统的协同作用。
通过控制信号的传递和执行机构的作用，实现阀芯位置的调节，从而实现对介质流动状态的控制和调节。
插装阀在工业生产中起着非常重要的作用，对于提高生产效率、保障生产安全具有重要意义。
综上所述，插装阀的原理涉及到流体力学、控制系统、执行机构和阀芯结构等多个方面的知识。
了解插装阀的原理对于工程技术人员和工业生产从业者具有重要意义，可以帮助他们更好地理解和应用插装阀，提高工业生产的效率和质量。
希望本文能够对大家有所帮助，谢谢阅读！。
溢流阀
溢流阀目录卸荷溢流阀-XYF卸荷溢流阀卸荷溢流阀组-SXYF卸荷溢流阀组插装式溢流阀-CYF插装式溢流阀液压阀门>>溢流限压阀>>插装式溢流阀产品名称：插装式溢流阀产品型号：CYF产品口径：DN10、15产品压力：1.0～50MPa产品材质：铸钢、不锈钢等产品概括：生产标准：国家标准GB 、机械标准JB 、化工标准HG 、美标API 、ANSI 、德标DIN 、日本JIS 、JPI 、英标BS 生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB 、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L 、316、316L 、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa 。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息CYF型插装式溢流阀图形符号技术参数公称通径：10、15mm 公称压力：31.5MPa调压范围：3~31MPa额定流量：40、63L/min 适用介质：液压油外形尺寸CYF-L10型CYF-L15(LYF1)型液压阀门>>溢流限压阀>>卸荷溢流阀产品名称：卸荷溢流阀产品型号：XYF产品口径：DN10、15产品压力：1.0～50MPa产品材质：铸钢、不锈钢等产品概括：生产标准：国家标准GB 、机械标准JB 、化工标准HG 、美标API 、ANSI 、德标DIN 、日本JIS 、JPI 、英标BS 生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB 、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L 、316、316L 、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa 。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压阀门>>溢流限压阀>>插装式溢流阀产品详细信息
图形符号
其它阀系列价格
供用户或设计院工程项目做预算
电动二通阀价格
底阀价格
电动二通阀价格
呼吸阀阻火器价格
流量计价格
水处理器价格
橡胶接头价格
一、阀门的选型步骤
1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据
1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。
阀门启闭件控制着介质在管道内的流束方式，阀门流道的形状使阀门具备一定的流量特性，在选型管道系统最适合安装的阀门时必须考虑到这一点。
三、阀门选型原则
1.截止和开放介质用的阀门流道为直通式的阀门，其流阻较小，通常选型作为截止和开放介质用的阀门。
向下闭合式阀门（截止阀、柱塞阀）由于其流道曲折，流阻比其他阀门高，故较少选用。
在允许有较高流阻的场合，可选用闭合式阀门。
2.控制流量用的阀门通常选型易于调节流量的阀门作为控制流量用。
向下闭合式阀门（如截止阀）适于这一用途，因为它的阀座尺寸与关闭件的行程之间成正比关系。
旋转式阀门（旋塞阀、蝶阀、球阀）和挠曲阀体式阀门（夹紧阀、隔膜阀）也可用于节流控制，但通常只能在有限的阀门口径范围内适用。
闸阀是以圆盘形闸板对圆形阀座口做横切运动，它只有在接近关闭位置时，才能较好地控制流量，故通常不用于流量控制。
3.换向分流用的阀门根据换向分流的需要，这种阀门可有三个或更多的通道。
旋塞阀和球阀较适用于
这一目的，因此，大部分用于换向分流的阀门都选取这类阀门中的一种。
但是在有些情况下，其他类型的阀门，只要把两个或更多个阀门适当地相互连接起来，也可作换向分流用。
4.带有悬浮颗粒的介质用阀门当介质中带有悬浮颗粒时，最适于采用其关闭件沿密封面的滑动带有擦拭作用的阀门。
如果关闭件对阀座的来回运动是竖直的，那末就可能夹持颗粒，因此这种阀门除非密封面材料可以允许嵌入颗粒，否则只适用于基本清洁的介质。
球阀和旋塞阀在启闭过程中对密封面均有擦拭作用，故适宜用在带有悬浮颗粒的介质中。
目前，无论在石油、化工，还是在别的行业的管道系统，阀门应用、操作频率和服务千变万化，要控制或杜绝那怕是低微的泄漏，最重要、最关键的设备还数阀门。
管道的最终控制是阀门，阀门在各个领域的服务和可靠表现是独一无二的。
