光电测试仪器

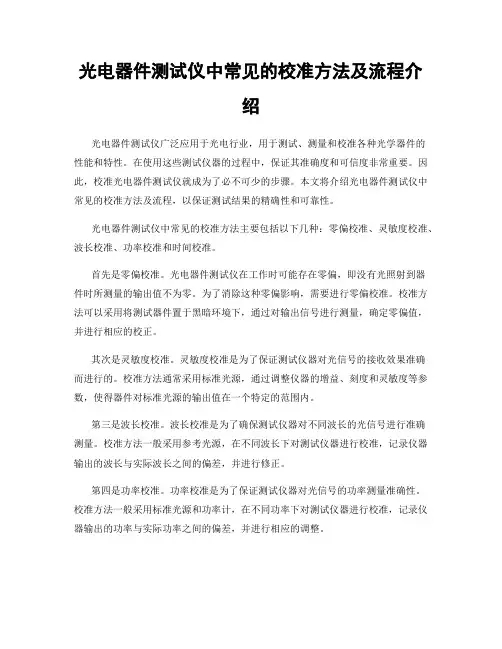

光电器件测试仪中常见的校准方法及流程介绍
光电器件测试仪中常见的校准方法及流程介绍光电器件测试仪广泛应用于光电行业，用于测试、测量和校准各种光学器件的性能和特性。
在使用这些测试仪器的过程中，保证其准确度和可信度非常重要。
因此，校准光电器件测试仪就成为了必不可少的步骤。
本文将介绍光电器件测试仪中常见的校准方法及流程，以保证测试结果的精确性和可靠性。
光电器件测试仪中常见的校准方法主要包括以下几种：零偏校准、灵敏度校准、波长校准、功率校准和时间校准。
首先是零偏校准。
光电器件测试仪在工作时可能存在零偏，即没有光照射到器件时所测量的输出值不为零。
为了消除这种零偏影响，需要进行零偏校准。
校准方法可以采用将测试器件置于黑暗环境下，通过对输出信号进行测量，确定零偏值，并进行相应的校正。
其次是灵敏度校准。
灵敏度校准是为了保证测试仪器对光信号的接收效果准确而进行的。
校准方法通常采用标准光源，通过调整仪器的增益、刻度和灵敏度等参数，使得器件对标准光源的输出值在一个特定的范围内。
第三是波长校准。
波长校准是为了确保测试仪器对不同波长的光信号进行准确测量。
校准方法一般采用参考光源，在不同波长下对测试仪器进行校准，记录仪器输出的波长与实际波长之间的偏差，并进行修正。
第四是功率校准。
功率校准是为了保证测试仪器对光信号的功率测量准确性。
校准方法一般采用标准光源和功率计，在不同功率下对测试仪器进行校准，记录仪器输出的功率与实际功率之间的偏差，并进行相应的调整。
最后是时间校准。
时间校准是为了保证测试仪器的时间测量准确性。
校准方法一般采用标准时钟和其他时间参考来源，对测试仪器的时间测量进行校准，并记录仪器输出的时间与实际时间之间的偏差，进行相应的修正。
在进行光电器件测试仪的校准时，流程也非常重要。
下面将介绍一般的校准流程。
首先，准备所需的校准设备和标准样品。
校准设备包括各种标准光源、功率计、波长计、时钟等。
标准样品是已知性能和特性的光学器件，用于校准测试仪器。
然后，进行零偏校准。
(光学测量技术)第2章常用光学测量仪器及基本部件
图 2.1 典型的平行光管光学原理图
第2章 用光学测量仪器及基本部件 二、 平行光管的基本结构及主要组成部分 图 2.2 所示为国内常用的 CPG — 550 型平行光管光路
结构示意图，并附有高斯目镜和可调式平面反射镜。
图 2.2 CPG — 550 型平行光管结构示意图
第2章 用光学测量仪器及基本部件
1. 物镜 物镜是平行光管中起折光作用的元件。它把自分划板上 的物点发出的发散光束变成平行光束射出，从而给出无限远 的“点”目标，即把有限远的物转化为无限远的目标。
第2章 用光学测量仪器及基本部件
根据使用要求的不同，物镜有多种形式，例如:孔径较 小，要求不太高时，使用一般的双胶合物镜;当孔径较大时， 胶合很困难，一般用双分离的形式，即两片互相分离的镜片 构成物镜;在某些应用场合，希望能调节(改变)物镜的焦距， 就要设计可调焦距物镜;对于要求较高的物镜，同时要求复 消色差，这时使用复消色差物镜;当要求大视场时，则可使 用照相物镜作为平行光管的物镜;在某些要求特大孔径、长 焦距的情况下，透射式常难于实现，就可采用反射面作为物 镜，即所谓的反射物镜。
第2章 用光学测量仪器及基本部件
1. 自准直法的调校原理 用自准直法调校平行光管，是将平行光管的分划板配上 带有分划板照明装置的目镜构成所谓自准直目镜(见 2.2 节)， 该自准直目镜和平行光管物镜就构成了自准直前置镜。将 该准直前置镜对向一个标准平面反射镜，并用分划板的分划 对反射像调焦，实现自准直，从而达到校正的目的。其原理 见图 2.4 。 调焦完毕，就认为平行光管已调校好。
自准直法有较高的精度，并且除了标准平面反射镜外， 不需要其它标准设备，而在通常的孔径下，标准平面反射镜 也是不难找到的，因此自准直法是平行光管调校中的重要方 法。
光电效应
南昌大学物理实验报告课程名称：光电效应实验名称：光电效应测普朗克常量学院：建筑工程学院专业班级：土木123学生姓名：蒋晓鹏学号：**********实验地点：基础实验大楼座位号：20实验时间：第X周星期X上午（或下午）几点开始一、实验目的：1、通过实验深刻理解爱因斯坦的光电效应理论，了解光电效应的基本规律；2、掌握用光电管进行光电效应研究的方法；3、学习对光电管伏安特性曲线的处理方法，并用以测定普朗克常数。
二、实验原理：1、光电效应与爱因斯坦方程用合适频率的光照射在某些金属表面上时，会有电子从金属表面逸出，这种现象叫做光电效应，从金属表面逸出的电子叫光电子。
为了解释光电效应现象，爱因斯坦提出了“光量子”的概念，认为对于频率为g的光波，每个光子的能量为E=hn，其中h=6.626´10-34J×s 为普朗克常数。
按照爱因斯坦的理论，光电效应的实质是当光子和电子相碰撞时，光子把全部能量传递给电子，电子所获得的能量，一部分用来克服金属表面对它的约束，其余的能量则成为该光电子逸出金属表面后的动能。
爱因斯坦提出了著名的光电方程：1hn=mu2+W （1）2式中，n为入射光的频率，m为电子的质量，u为光电子逸出金属表面的初速度，W为被光线照射的金属材料的逸出功，1/2mv为从金属逸出的光电子的最大初动能。
2由（1）式可见，入射到金属表面的光频率越高，逸出的电子动能必然也越大，所以即使阴极不加电压也会有光电子落入阳极而形成光电流，甚至阳极电位比阴极电位低时也会有光电子落到阳极，直至阳极电位低于某一数值时，所有光电子都不能到达阳极，光电流显然，有eu0-1/2mv2才为零。
这个相对于阴极为负值的阳极电位U0被称为光电效应的截止电压。
hn=eU0+W（3）由上式可知，若光电子能量h+n<W，则不能产生光电子。
产生光电效应的最低频率是n0=W/h，通常称为光电效应的截止频率。
不同材料有不同的逸出功，因而n0也不同。
光电探测器测试系统的设计与实现
光电探测器测试系统的设计与实现光电探测器是光电传感器的一种，具有灵敏度高、响应速度快、寿命长等优点，广泛应用于太阳能电池、光通信、光电计量等领域。
而光电探测器测试系统则是为了保证其电性能、响应速度、光灵敏度等性能指标的可靠性而开发的。
在此，将详细探讨光电探测器测试系统的设计与实现。
第一部分：系统概述本测试系统主要用于测试二极管和光电倍增管两类光电探测器，主要包括测试样品的加工、测试电路的设计、仪器的选型以及软件的编写等方面。
第二部分：测试样品的加工在测试之前，需要将探测器元件进行加工操作。
以无源二极管为例，需要将其镀金，同时在基片上进行蚀刻等加工措施；对于光电倍增管，则需要在其光阴极表面进行钝化处理等。
第三部分：测试电路的设计测试电路主要包括控制电路和信号放大电路。
对于控制电路，其主要作用是提供测试样品的偏压、校零等信号。
而信号放大电路则是用于将探测器所感应到的微弱信号放大到一定程度以便进行观测、测量。
第四部分：仪器的选型一般而言，光电探测器测试系统需要搭配不同的测量仪器，以满足不同精度和频率要求。
测量仪器选型的关键在于要根据实际测试需求，选择性能优良的设备。
而一般的仪器包括示波器、信号源、频谱分析仪等。
第五部分：软件的编写最后一步需要编写测试软件，对测试仪器以及测试电路进行控制。
同时，软件需要具备提供数据的功能，包括实际测量的参数值、校准参数值等。
需要注意的是，为了准确表示的数据，需要使用经过滤波和计算的数据来提高数据精度。
第六部分：系统集成和测试验证经过以上措施，光电探测器测试系统的硬件和软件都已经初步完成。
但是，为了验证系统的可靠性以及实际测试效果，需要对其进行测试验证。
测试操作需要结合标准探测器进行，确保测试精度和稳定性，验证系统的性能指标是否符合实际生产需要。
总结：通过以上论述，我们可以明确光电探测器测试系统的设计和实现流程。
光电探测器测试系统设计的核心在于测试电路的设计和选型，而研发出功能完备、精准稳定的测量系统，对于提高光电器件的制造和研究质量起着至关重要的作用。
LED光电测试仪说明书
LED光电测试仪说明书功能与用途：测试产品灯具光通量、色温、波长、显色指数、色纯度、电流、电压、电功率，提供全性能检测依据。
确保产品一致性能的稳定。
测试工作环境：●环境指数：23℃±5℃●相对湿度：55%±25测试步骤：●根据测试灯具设置功率计AC/DC选项。
●将积分球上测试光通量的光电传感器的另一端接到机柜左面板的两芯航空插座上。
●将机柜上的光纤插到积分球的光线插孔。
●选择电脑上的三个COM口分别用串口电缆连接到机柜左面板的光谱接口、主机接口和功率计接口。
●打开积分球，将灯具接到积分球内的夹具上，关闭积分球。
然后打开上位机软件;●根据测试灯具的性质选择交流或者直流及电压值或电流值。
●在软件界面的“串口选项”和“光谱分析设置”中选择对应的COM口，然后点击软件的快捷即可，也可以通过选择菜单栏中的“文件”→“联机测试”选项，测试结果就出现在屏幕上了。
若使用外部电源需要把软件的外部电源选项选中。
●选择快捷键可编辑产品标识。
●选择快捷键可打印测试报告，软件还可以自定义报表样式打印输出。
●测试结束，断开灯具电源，待灯具冷却后在拿下灯具，防止烫伤。
注意事项：●装置和主机连接时，务必在断电的情况下进行，以防止仪器损伤。
●为保证仪表长期稳定使用，仪器应该在指定的工作环境中，不可有剧烈的振动和强磁场干扰处。
●所有连接部分应保持清洁、不可拉扯，保证连接线头稳定可靠。
●连接光谱仪和积分球的光纤，不可折叠，弯曲要自然。
●在卸拿光电探头时候，请注意不要接触探头感光区，若有灰尘可用棉棒沾酒精轻轻擦拭注意不得用硬物伤及光探表面。
●不可私自打开探头，否则可能导致光度数据不准确。
●不可私自打开机箱和拆卸装置，否则不予保修。
光电效应实验

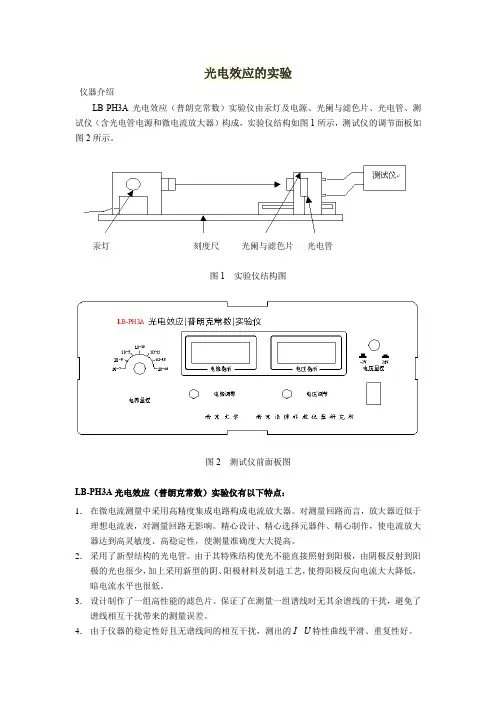

光电效应的实验仪器介绍LB-PH3A光电效应（普朗克常数）实验仪由汞灯及电源、光阑与滤色片、光电管、测试仪（含光电管电源和微电流放大器）构成，实验仪结构如图1所示，测试仪的调节面板如图2所示。
汞灯刻度尺光阑与滤色片光电管图1实验仪结构图图2测试仪前面板图LB-PH3A光电效应（普朗克常数）实验仪有以下特点：1．在微电流测量中采用高精度集成电路构成电流放大器。
对测量回路而言，放大器近似于理想电流表，对测量回路无影响。
精心设计、精心选择元器件、精心制作，使电流放大器达到高灵敏度、高稳定性，使测量准确度大大提高。
2．采用了新型结构的光电管。
由于其特殊结构使光不能直接照射到阳极，由阴极反射到阳极的光也很少，加上采用新型的阴、阳极材料及制造工艺，使得阳极反向电流大大降低，暗电流水平也很低。
3．设计制作了一组高性能的滤色片。
保证了在测量一组谱线时无其余谱线的干扰，避免了谱线相互干扰带来的测量误差。
4．由于仪器的稳定性好且无谱线间的相互干扰，测出的I-U特性曲线平滑、重复性好。
5．通过改变实验仪的电压档位的方式，利用光电效应测量普朗克常数、光电管伏—安特性以及验证饱和光电流与入射光强成正比等实验。
6．本仪器可用三种不同方法测量普朗克常数（拐点法、零电流法、补偿法），因此有较好的可比性。
7．采用上述测量方法，不但使得U0测量快速、重复性好，而且据此计算出的h误差不大于3%。
其技术参数如下：1．微电流放大器：电流测量范围：10-7 ~ 10-13A，分6档，三位半数字显示零漂：开机20分钟后，30分钟内不大于满读数的±0.2%（10-13A档）2．光电管工作电源：电压调节范围：-2 ~ +2V，-2 ~ +20V，分两档，三位半数字显示不稳定度≤0.1%3．光电管：光谱响应范围：340 ~ 700nm最小阴极灵敏度≥1μA（-2V≤U AK≤0V）阳极：镍圈暗电流I≤5×10-12A（-2V≤U AK≤0 V）4．滤光片组：5组，中心波长为：365.0nm，404.7nm，435.8nm，546.1nm，578.0nm5．汞灯：可用谱线：365.0nm，404.7nm，435.8nm，546.1nm，578.0nm6．测量误差≤3%实验目的与原理光电效应是，一定频率的光照射在金属表面时，会有电子从金属表面逸出的现象。
光电探测器参数测量
光电探测器特性测量实验实验讲义大恒新纪元科技股份有限公司版权所有不得翻印光电探测器特性测量实验一、 引言光电探测器可将一定的光辐射转换为电信号，然后经过信号处理，去实现某种目的，它是光电系统的核心组成部分，其性能直接影响着光电系统的性能。
因此，无论是设计还是使用光电系统，深入了解光电探测器的性能参数都是很重要的。
通常，光电探测器的光电转换特性用响应度表示。
响应特性用来表征光电探测器在确定入射光照下输出信号和入射光辐射之间的关系。
主要的响应特征包括：响应度、光谱响应、时间响应特性等性能参数。
本实验内容主要是光电探测器性能参数测量和光电探测器的一般使用方法，并专门列举了几种常用的光电探测器的使用方法。
第一部分 光电探测器光谱响应度的测量光谱响应度是光电探测器的基本性能参数之一，它表征了光电探测器对不同波长入射辐射的响应。
通常热探测器的光谱响应较平坦，而光子探测器的光谱响应却具有明显的选择性。
一般情况下，以波长为横坐标，以探测器接收到的等能量单色辐射所产生的电信号的相对大小为纵坐标，绘出光电探测器的相对光谱响应曲线。
典型的光子探测器和热探测器的光谱响应曲线如图1-1所示。
一.基本原理光谱响应度是光电探测器对单色入射辐射的响应能力。
电压光谱响应度()λRv 定义为在波长为λ的单位入射辐射功率的照射下，光电探测器输出的信号电压，用公式表示，则为()()()λλλP V Rv = （1-1） 而光电探测器在波长为λ的单位入射辐射功率的作用下，其所输出的光电流叫做探测器的电流光谱响应度，用下式表示()()()λλλP I R i = （1-2） 式中，()λP 为波长λ时的入射光功率；()λV 为光电探测器在入射光功率()λP 作用下的输出信号电压；()λI 则为输出用电流表示的输出信号电流。
这里用响应度和波长无关的热释电探测器作参考探测器，测得入射光功率为()λP 时的输出电压为()λf V 。
若用f R 表示热释电探测器的响应度，则显然有()()f f f K R V P λλ=（1-3）这里f K 为热释电探测器前放和主放放大倍数的乘积，即总的放大倍数。
(实验项目选一、选二)大恒讲义 GCS-GDTC光电探测器参数测量实验
光电探测器特性测量实验实验讲义大恒新纪元科技股份有限公司版权所有不得翻印光电探测器特性测量实验一、 引言光电探测器可将一定的光辐射转换为电信号，然后经过信号处理，去实现某种目的，它是光电系统的核心组成部分，其性能直接影响着光电系统的性能。
因此，无论是设计还是使用光电系统，深入了解光电探测器的性能参数都是很重要的。
通常，光电探测器的光电转换特性用响应度表示。
响应特性用来表征光电探测器在确定入射光照下输出信号和入射光辐射之间的关系。
主要的响应特征包括：响应度、光谱响应、时间响应特性等性能参数。
本实验内容主要是光电探测器性能参数测量和光电探测器的一般使用方法，并专门列举了几种常用的光电探测器的使用方法。
二.实验目的1.加深对光谱响应概念的理解；2.掌握光谱响应的探测方法；3.了解对光电探测器的响应度的影响因素；4.掌握测量探测器响应时间的方法第一部分 光电探测器光谱响应度的测量光谱响应度是光电探测器的基本性能参数之一，它表征了光电探测器对不同波长入射辐射的响应。
通常热探测器的光谱响应较平坦，而光子探测器的光谱响应却具有明显的选择性。
一般情况下，以波长为横坐标，以探测器接收到的等能量单色辐射所产生的电信号的相对大小为纵坐标，绘出光电探测器的相对光谱响应曲线。
典型的光子探测器和热探测器的光谱响应曲线如图1-1所示。
一. 实验目的1.加深对光谱响应概念的理解；2.掌握光谱响应的探测方法；3.熟悉热释电探测器和硅光电二极管。
二.实验内容1.用热释电探测器测量钨丝灯的光谱辐射特性曲线；2.用比较法测量硅光电二极管的光谱响应曲线。
图1-1 典型光电探测器的光谱响应三.基本原理光谱响应度是光电探测器对单色入射辐射的响应能力。
电压光谱响应度()λRv 定义为在波长为λ的单位入射辐射功率的照射下，光电探测器输出的信号电压，用公式表示，则为()()()λλλP V Rv = （1-1） 而光电探测器在波长为λ的单位入射辐射功率的作用下，其所输出的光电流叫做探测器的电流光谱响应度，用下式表示()()()λλλP I R i = （1-2） 式中，()λP 为波长λ时的入射光功率；()λV 为光电探测器在入射光功率()λP 作用下的输出信号电压；()λI 则为输出用电流表示的输出信号电流。
光电探测器参数测量
结正向压降对于电流和温度旳函数体现式，它是
试验装置
图1-3 单色仪光学系统示意图
试验环节
1. 打开光源开关，调整光源位置，使灯丝经 过聚光镜成像在单色仪入射狭缝S1上，S1旳 缝宽调整在0.2mm。把出射狭缝S2开到 1mm左右，入眼经过S2能看到与波长读数相 应旳光，然后逐渐关小S2，最终开到S1＝ 0.2mm。
本试验采用图1-2所示旳试验装置。用单色仪 对白光点光源辐射进行分光，得到单色光功率。
试验装置
用白光点光源作光源，用直流稳压电源 供电，光源发出旳光由聚光镜会聚于入 射狭缝前用同步电机带动旳调制盘对入 射光束进行调制。光栅单色仪把入射光 分解成单色光并从出射狭缝射出。转动 单色仪旳波长手轮能够变化出射光旳波 长（参见图1-3）。在出射狭缝后分别用 热释电探测器和硅光电二极管进行测量， 所得光电信号经放大后由毫伏表指示。
图1-1 经典光电探测器旳光谱响应
光谱响应度是光电探测器对单色入射辐射旳响应能力。
电压光谱响应度定义为在波长为旳单位入射辐射功率
旳照射下，光电探测器输出旳信号电压，用公式表达，
则为
Rv
V P
（1-1）
而光电探测器在波长为旳单位入射辐射功率旳作用下，
其所输出旳光电流叫做探测器旳电流光谱响应度，用
试验仪器
光电探测器时间常数测试试验箱：20M双踪示波器。
在光电探测器时间常数测试试验箱中，提供了需测试 两个光电器件：峰值波长为900nm旳光电二极管和可 见光波段旳光敏电阻。所需旳光源分别由峰值波长为 900nm旳红外发光管和可见光（红）发光管来提供。 光电二极管旳偏压与负载都是可调旳，偏压分为5V、 10V、15V三档，负载分100殴姆、1K殴姆、10K殴 姆、50K殴姆、100K殴姆五档。根据需要，光源旳驱 动电源有脉搏冲和正弦波两种，而且频率可调。
光电仪器设计
光电仪器设计光电仪器设计光电仪器是一种以光电技术为基础，用于测量或控制光辐射或光反射的仪器。
光电仪器广泛应用于照度测量、光谱测量、颜色测量、显微镜成像、光通信、光电显示、激光测量等许多领域。
因此，光电仪器设计的关键在于确定测量所需的光学参数，选择合适的光电器件和电子器件，以及设计简单、易用的接口和控制系统。
以光照度计为例，介绍一下光电仪器的设计方法。
1. 光学参数光照度计用于测量光照强度，其测量范围从几个流明到几千流明都有。
在确定光学参数时，需要考虑光照度的范围、测试距离、光学滤波器的波长范围等因素。
光照度的范围可以决定使用什么光电器件，例如在较小的光照度下，可以使用光敏二极管或光电二极管。
而在更广泛的光照度下，则需要使用更灵敏的光电倍增管或光电管。
测试距离也是一个重要的考虑因素，因为与距离的平方成反比的光强损失会影响测量结果。
因此，需要根据之前测量的数据和实际需要，设计适当的光路。
光学滤波器的波长范围通常取决于应用的需要。
例如，用于生物医学研究的照度计需要测量蓝光的光照度，因此需要使用蓝光滤波器。
2. 光电器件和电子器件选择合适的光电器件和电子器件是光电仪器设计的关键。
通常用于照度测量的光电器件主要有光敏电阻、光敏二极管、光敏二极管数组、光电二极管、光电倍增管等。
光敏电阻的价格低廉，但精度较差，而光电倍增管价格昂贵，但灵敏度高，精度好。
电子器件包括运算放大器、模数转换器、数字信号处理器等。
运算放大器用于信号放大，模数转换器用于将模拟信号转换为数字信号，数字信号处理器用于数据处理、存储和显示。
3. 接口和控制系统接口和控制系统是光电仪器使用的核心。
接口可以分为用户接口和控制接口两种。
用户接口是与用户进行交互的部分，包括一些操作按钮、显示器等；控制接口是与控制器相连的部分，包括数据传输、通信协议等。
控制系统是光电仪器的核心，负责传输、处理和显示数据。
控制系统包括软件和硬件两个部分。
软件包括芯片、驱动程序、FPGA等，用于数据处理和存储。
光栅式指示表检定仪的技术参数介绍
光栅式指示表检定仪的技术参数介绍光栅式指示表检定仪是一种用于检测指示表的精度和准确度的测试仪器。
它通过使用光栅和光电传感器来检测指示表的位置和角度，从而可以确定其精度和准确度。
下面我们将详细介绍光栅式指示表检定仪的技术参数。
1. 分辨率光栅式指示表检定仪的分辨率是指其能够检测到的最小位移量。
通常情况下，分辨率越高，检测的精度和准确度就越高。
光栅式指示表检定仪的分辨率通常以微米（μm）为单位来表示，常见的分辨率有1μm、0.5μm、0.1μm等。
2. 测量范围光栅式指示表检定仪的测量范围是指其能够检测到的最大位移量。
测量范围通常以毫米（mm）或英寸（inch）为单位来表示，常见的测量范围有25mm、50mm、100mm等。
不同型号的光栅式指示表检定仪的测量范围也不同，用户在购买时需要根据实际需要选择合适的型号。
3. 重复性误差光栅式指示表检定仪的重复性误差指的是它在连续多次测量同一位置时得到的结果之间的差异。
重复性误差越小，测量结果的稳定性就越高。
在实际使用中，光栅式指示表检定仪的重复性误差通常控制在0.5μm以下。
4. 精度光栅式指示表检定仪的精度指的是它测量结果与实际值之间的误差。
精度越高，测量结果越准确。
精度通常以一个百分比或一个绝对值来表示，常见的精度有±0.002%、±1μm等。
5. 重复性误差和精度测试方法为了确定光栅式指示表检定仪的重复性误差和精度，一般需要进行定点测试和滑移测试。
其中定点测试是在同一位置多次进行测量，滑移测试是在多个位置进行测量。
通过对这些测试结果的统计和分析，可以确定光栅式指示表检定仪的重复性误差和精度值。
6. 应用领域光栅式指示表检定仪广泛应用于机械加工、精密制造、航空航天、电子仪器等领域。
在这些领域中，精度和准确度要求比较高，需要使用高精度的测试仪器来检测指示表的精度和准确度。
7. 总结通过介绍上述技术参数，我们可以看出，光栅式指示表检定仪是一种精度和准确度比较高的测试仪器。
实验报告_光电效应实验
南昌大学物理实验报告学生姓名： 学号： 专业班级：材料124班 实验时间：10时00分 第十一周 星期四 座位号：28 一、 实验名称: 光电效应 二、 实验目的：1、通过实验深刻理解爱因斯坦的光电效应理论，了解光电效应的基本规律；2、掌握用光电管进行光电效应研究的方法;3、学习对光电管伏安特性曲线的处理方法，并用以测定普朗克常数.三、实验仪器：光电效应测试仪、汞灯及电源、滤色片、光阑、光电管、测试仪 四、实验原理：1、 光电效应与爱因斯坦方程用合适频率的光照射在某些金属表面上时,会有电子从金属表面逸出，这种现象叫做光电效应，从金属表面逸出的电子叫光电子。
为了解释光电效应现象,爱因斯坦提出了“光量子”的概念，认为对于频率为γ的光波，每个光子的能量为E h ν=，其中 h =6。
626s J ⋅⨯-3410为普朗克常数。
按照爱因斯坦的理论，光电效应的实质是当光子和电子相碰撞时,光子把全部能量传递给电子，电子所获得的能量，一部分用来克服金属表面对它的约束，其余的能量则成为该光电子逸出金属表面后的动能。
爱因斯坦提出了著名的光电方程:212h m W νυ=+ （1）式中,ν为入射光的频率，m 为电子的质量，υ为光电子逸出金属表面的初速度，W 为被光线照射的金属材料的逸出功，1/2mv 2为从金属逸出的光电子的最大初动能。
由（1)式可见，入射到金属表面的光频率越高，逸出的电子动能必然也越大,所以即使阴极不加电压也会有光电子落入阳极而形成光电流,甚至阳极电位比阴极电位低时也会有光电子落到阳极，直至阳极电位低于某一数值时，所有光电子都不能到达阳极,光电流才为零.这个相对于阴极为负值的阳极电位0U 被称为光电效应的截止电压。
显然,有 eu 0—1/2mv2=0 （2) 代入上式即有0h eU W ν=+ （3)由上式可知，若光电子能量h+ν<W ，则不能产生光电子.产生光电效应的最低频率是ν0=W/h ，通常称为光电效应的截止频率。
实验报告-光电效应实验
南昌大学物理实验陈述之蔡仲巾千创作学生姓名： 学号： 专业班级：资料124班 实验时间：10时00分 第十一周 星期四 座位号：28一、 实验名称： 光电效应二、 实验目的:1、通过实验深刻理解爱因斯坦的光电效应理论，了解光电效应的基本规律；2、掌握用光电管进行光电效应研究的方法；3、学习对光电管伏安特性曲线的处理方法，并用以测定普朗克常数。
三、实验仪器：光电效应测试仪、汞灯及电源、滤色片、光阑、光电管、测试仪 四、实验原理：1、光电效应与爱因斯坦方程用合适频率的光照射在某些金属概况上时，会有电子从金属概况逸出，这种现象叫做光电效应，从金属概况逸出的电子叫光电子。
为了解释光电效应现象，爱因斯坦提出了“光量子”的概念，认为对于频率为γ的光波，每个光子的能量为E h ν=，其中 h s J ⋅⨯-3410为普朗克常数。
依照爱因斯坦的理论，光电效应的实质是当光子和电子相碰撞时，光子把全部能量传递给电子，电子所获得的能量，一部分用来克服金属概况对它的约束，其余的能量则成为该光电子逸出金属概况后的动能。
爱因斯坦提出了著名的光电方程：212h m W νυ=+（1）式中，为入射光的频率，m 为电子的质量，为光电子逸出金属概况的初速度，W 为被光线照射的金属资料的逸出功，1/2mv 2为从金属逸出的光电子的最大初动能。
由（1）式可见，入射到金属概况的光频率越高，逸出的电子动能必定也越大，所以即使阴极不加电压也会有光电子落入阳极而形成光电流，甚至阳极电位比阴极电位低时也会有光电子落到阳极，直至阳极电位低于某一数值时，所有光电子都不克不及到达阳极，光电流才为零。
这个相对于阴极为负值的阳极电位0U 被称为光电效应的截止电压。
显然，有 eu 0-1/2mv 2=0（2）代入上式即有0h eU W ν=+ （3）由上式可知，若光电子能量h+W ，则不克不及发生光电子。
发生光电效应的最低频率是0=W/h ，通常称为光电效应的截止频率。
研究生期间的学术项目与实验经历
研究生期间的学术项目与实验经历在攻读研究生学位期间，学术项目与实验经历是十分重要的一部分。
这些经历不仅能够增加学生的专业知识和技能，还能够培养其科研能力和创新思维。
本文将介绍我在研究生期间参与的学术项目和实验经历，以及所取得的成果。
一、学术项目1. 项目名称：基于机器学习的肿瘤类型分类研究在我研究生的第一年，我参与了一个基于机器学习的肿瘤类型分类研究项目。
该项目旨在利用机器学习算法对肿瘤样本进行分类，从而为肿瘤治疗提供准确的诊断和预测。
在这个项目中，我负责数据收集、特征提取和算法实现等工作。
通过分析大量的肿瘤数据集和运用支持向量机等机器学习算法，我们成功地实现了对不同类型肿瘤的准确分类，并取得了一定的研究成果。
2. 项目名称：图像处理与分析技术在医学影像中的应用研究在我的研究生生涯中，另一个我参与过的学术项目是图像处理与分析技术在医学影像中的应用研究。
该项目旨在开发新的图像处理和分析算法，以改善医学影像的质量和准确性。
在这个项目中，我主要负责算法的设计和实现，以及与医学专家进行合作，对算法进行验证和评估。
我们的研究成果表明，所提出的算法在医学影像处理方面有较好的效果，为医学影像领域的进一步发展提供了有力的支持。
二、实验经历1. 实验主题：纳米材料的制备与性能表征在我的研究生期间，我还积极参与了一系列与纳米材料相关的实验研究。
这些实验主要包括纳米材料的制备方法研究、性能表征和应用探索等方面。
通过在实验室中的工作，我深入了解了纳米材料的制备工艺和物性表征方法，并学会了使用扫描电子显微镜、透射电子显微镜等仪器对纳米材料进行表征和分析。
我在这方面的努力得到了导师和同学们的认可，也取得了一些实验结果和科研成果。
2. 实验主题：光电器件的设计与性能测试除了纳米材料的研究外，我在研究生期间还参与了光电器件的设计与性能测试实验。
这项实验旨在开发新型的光电器件，并对其性能进行全面的测试和评估。
我负责实验方案的设计和光电器件的制备，同时使用光电测试仪器对器件进行性能测试。
光电仪器制造与维修专业介绍
光电仪器制造与维修专业介绍光电仪器制造与维修专业介绍引言：光电仪器制造与维修是一门专注于设计、制造和维护光电仪器的学科。
随着科学技术的迅速发展和应用的不断推进，光电仪器在各个领域都扮演着重要的角色。
本文将深入探讨光电仪器制造与维修专业的各个方面，包括其基本概念、主要分支、职业发展前景等。
第一部分：光电仪器制造与维修的基本概念光电仪器制造与维修是将光学和电子学相结合，以应用光学原理和技术来设计、制造和维护各种仪器设备的学科。
这些仪器可以用于医学影像、天文学、物理学实验、通信等领域。
光电仪器制造与维修专业的学生需要掌握光学和电子学的基础知识，了解光学元件的特性和光电探测器的原理，以便能够正确地设计和调试光电仪器。
第二部分：光电仪器制造与维修的主要分支光电仪器制造与维修专业可以进一步分为几个主要分支，每个分支都涉及不同的光电仪器和应用领域。
以下是其中几个常见的分支：1. 激光技术：激光技术在医学、工业、通信等领域有广泛的应用。
光电仪器制造与维修专业的学生将学习激光器的原理、设计和调试技术。
2. 光谱学：光谱学研究物质与光的相互作用，广泛应用于化学、物理学等领域。
学生将学习光谱仪的设计和使用方法。
3. 光电器件制造与维修：该分支专注于研究光电器件的制造和维护，如光电二极管、光电晶体管等。
学生将学习器件的加工工艺和故障排除技术。
第三部分：光电仪器制造与维修专业的职业发展前景光电仪器制造与维修专业拥有广阔的职业发展前景。
随着光电技术在各个领域的应用增加，对光电仪器的需求也在不断增长。
毕业生可以在医疗设备制造公司、科研机构、光学仪器公司等领域中找到就业机会。
他们可以从事光电仪器的设计、制造、维修和销售等工作。
随着技术的提升和经验的积累，他们还可以晋升为项目经理或研发主管。
总结和回顾：光电仪器制造与维修专业是一个以光学和电子学为基础的学科，涉及到光电仪器的设计、制造和维护。
该专业的学生通过学习光学和电子学的知识，掌握光电仪器的设计和调试技术。
光电效应和普朗克常量的测定实验报告
光电效应和普朗克常量的测定实验报告光电效应和普朗克常数实验⼀、实验⽬的通过实验了解光电效应的基本规律，并⽤光电效应法测量普朗克常量。
在577.0nm、546.1nm、435.8nm、404.7nm四种单⾊光下分别测出光电管的伏安特性曲线，并根据此曲线确定遏⽌电位差值，计算普朗克常量。
⼆、实验仪器光电管,光源（汞灯）,滤波⽚组（577.0nm,546.1nm,435.8nm,404.7nm,365nm滤波⽚，50%、25%，10%的透光⽚）。
光电效应测试仪包括：直流电源、检流计（或微电流计）、直流电压计等。
光源（汞灯）：光电管：滤波⽚组盒⼦：光电效应测试仪：三、实验原理当光照在物体上时，光的能量仅部分地以热的形式被物体吸收，⽽另⼀部分则转换为物体中某些电⼦的能量，使电⼦逸出物体表⾯，这种现象称为光电效应，逸出的电⼦称为光电⼦。
在光电效应中，光显⽰出它的粒⼦性质，所以这种现象对认识光的本性，具有极其重要的意义。
光电效应实验原理如图1所⽰。
其中S 为真空光电管，K为阴极，A为阳极。
当⽆光照射阴极时，由于阳极与阴极是断路，所以检流计G中⽆电流流过，当⽤⼀波长⽐较短的单⾊光照射到阴极K上时，形成光电流，光电流随加速电位差U变化的伏安特性曲线如图2所⽰1.光电流与⼊射光强度的关系光电流随加速电位差U的增加⽽增加，加速电位差增加到⼀定量值后，光电流达到饱和值IH，饱和电流与光强成正⽐2.光电⼦的初动能与⼊射光频率之间的关系光电⼦从阴极逸出时，具有初动能。
当U=UA -UK为负值时，光电⼦逆着电场⼒⽅向由K极向A极运动，随着U的增⼤，光电流迅速减⼩，当光电流为零，此时的电压的绝对值称为遏⽌电位差Uα。
在减速电压下，当U=Uα时，光电⼦不再能达到A极，光电流为零。
所以电⼦的初动能等于它克服电场⼒所作的功。
即1/2*mv2=eUα(1)根据爱因斯坦关于光的本性的假设，光光是⼀种微粒，即为光⼦。
每⼀光⼦的能量为，其中h为普朗克常量，v为光波的频率。
光电检测与显示实验一光纤MZ干涉仪及光纤传感实验
实验一光纤M-Z干涉仪及光纤传感实验（一）M—Z光纤干涉仪实验一、实验目的1．了解马赫——曾特（M—Z）干涉仪的原理和用途；2．调试M—Z干涉仪并进行性能测试。
二、实验仪器He-Ne 激光器1套；光纤干涉演示仪1套；633nm单模光纤1根。
注意：1．本实验不需要打开M-T干涉仪观察窗下方的开关！2．任何人不得切割单模光纤！三、实验内容1．M—Z干涉仪的原理和用途马赫——曾特干涉仪是一种重要的光学和光子学器件，广泛应用于干涉计量、光通信等领域。
基于干涉仪对波导及其周围介质折射率的相位敏感特性，M-Z被广泛用作传感器和光调制器。
光纤传感技术是上世纪70年代末新兴的一项技术，与传统传感器相比，光纤传感器具有以下特点：频带宽；不受电磁干扰；灵敏度高；体积小；损坏阈值高；可非接触测量；电子设备与传感器可以间隔很远；能形成传感网络等；光纤检测技术的核心把光纤传感器，光纤干涉仪是基于光干涉技术用于检测的光纤传感器系统，其测量精度比普通光纤传感器更高，不仅可以代替传统的干涉仪功能，还能用于教学，测量压力、应力、温度、磁场、折射率、位移等物理量的微小变化，用途非常广泛。
以光纤取代传统M—Z（马赫-曾特）干涉仪的空气隙，就构成了光纤型M—Z干涉仪。
这种干涉仪可用于制作光纤型光滤波器、光开关等多种光无源器件和传感器，在光通信、光传感领域有广泛的用途，其应用前景非常美好。
光纤型M—Z干涉仪实际上是由分束器构成。
当相干光从光纤型分束器的输入端输入后，在分束器输出端的两根长度基本相同的单模光纤会合处产生干涉，形成干涉场。
干涉场的光强分布（干涉条纹）与输出端两光纤的夹角及光程差相关。
令夹角固定，那么外界因素改变的光程差直接和干涉场的光强分布（干涉条纹）变化相对应。
图1 光纤M-T干涉仪结构图2. 实验操作2.1调节氦氖激光管的俯仰和左右，利用直尺，使出射激光基本与试验台面平行，与光纤调节架的轴线共轴；2.2调节氦氖激光管的前后位置，尽量贴近聚焦透镜；2.3把剥离好的单模光纤小心放置在圆柱形卡槽内，把长方形垫片放好，然后放入五维调节架的中间位置；2.4先手动调节光纤头的位置，使之位于激光聚焦点上，然后拧紧固定旋钮；2.5单模光纤的FC头插入右侧的固定架（FC头正好从另一侧探出），放好观察白屏；2.6调节五维调节架的各个旋钮，在暗室条件下，当观察屏上可以看到明亮的圆形红色光斑时，用功率计的光电探头取代观察屏，调整功率计的档位，使显示合理；2.7边观察功率计示数，边调节五维调节架的各个旋钮，使输出光最强；2.8轻轻从右侧固定架上取下FC头，插入M-T干涉仪右侧光纤耦合口，从干涉仪左上侧观察窗处观察环形干涉条纹；2.9如果条纹不清晰，或者亮度不够，说明步骤2.6完成的不好，重新调节，直到从观察窗口可以看到明亮清晰的干涉条纹光纤耦合架光纤耦合端面输出光图2 聚光器件耦合原理示意图（二）光纤温度传感原理实验一、实验目的1．了解传感的意义；2．操作光纤温度传感原理实验。
