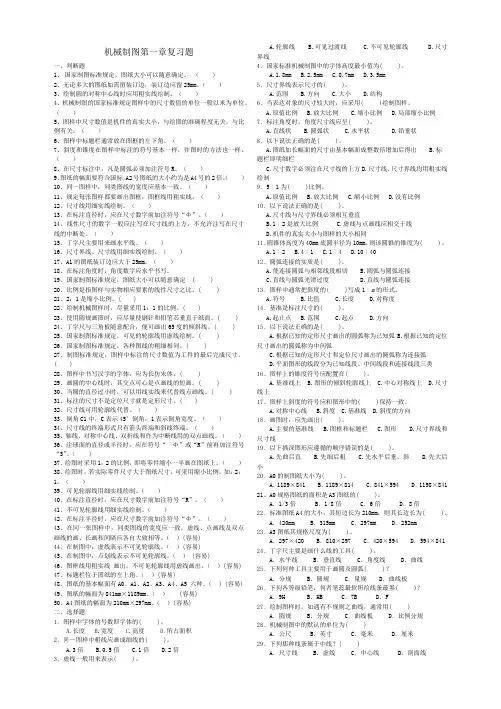

机械制图第一章试题

一、单选题

1、国标规定基本图纸幅面有（ B ）种。

A．4 B．5 C．6 D．7

2、比例是( A )。

A．图样中图形与其实物相应要素的线性尺寸之比

B．实物与图样种图形相应要素的线性尺寸之比

C．实物与图样中图形相应要素的尺寸之比

D．图样中图形与实物相应要素的尺寸之比

3、图样中斜体字的书写要求是（B ）

A．字头向左倾斜与水平线成75°角

B．字头向右倾斜与水平线成75°角

C．字头向左倾斜与水平线成45°角

D．字头向右倾斜与水平线成45°角

4、圆弧连接的实质是（D ）

A．连接弧与相邻线段都用粗实线绘制

B．连接弧与被连接直线相切

C．连接弧与相邻两线段相切

D．连接弧与被连接弧相切

5、虚线的宽度约为粗实线的( B )倍

A、2

B、1／2 C 1／3 D1

6、虚线一般用来表示（C）

A、可见轮廓线

B、过度线 C 不可见轮廓线D尺寸界限

7、标题栏一般应位于图纸的（B）

A、右上方

B、右下方 C 左上方D左下方

8、圆台高40㎜，上底圆半径10㎜，下底圆半径20㎜，该圆锥台锥度为（C）

A、1：4

B、4：1 C 1：2 D 10：40

9、两线相交，交点处（B）

A、应有空隙

B、不应有空隙 C 可以有空隙D可以不留空隙

10、尺寸线与尺寸界限（B）相互垂直

A、必须

B、不一定 C 一定不D都不对

11、下列属于放大比例的是( A )

A、2：1

B、1：2.5

C、1:5

D、

12、（）不得用其它图线代替，一般也不得与其他图形重合或画在延长线上（C）

A、轮廓线

B、中心线

C、尺寸线

D、尺

寸界线

13、无论图形放大还是缩小，在标注尺寸时均应按（B）来标注

A、图形的实际尺寸

B、机件的真实大小

C、考虑绘图准确度加修整值

D、都不对

14、两平行线之间的最小距离不应小于（A）㎜

A、0．7

B、1

C、1.5

D、0.5

15、通常在图样中把斜度或锥度的比值化成（A）的形式

A、1：n

B、n:1

C、1／n

D、n／1

16、图样中字体的号数即字体的 C 。

A、长度

B、宽度

C、高度

D、以上答案都不对

17、国标规定机械图样中用的图线宽度为 A 两种。

A、粗线、细线

B、粗实线、虚线

C、直线、曲线

D、点划线、双点划线

D、图样中图形与实物相应要素的尺寸之比

18、图样中汉字的高度不应小于 D 。

A、1毫米

B、2毫米

C、3毫米

D、3.5毫米

20、尺寸线及尺寸界线应用 B 绘制。

A、粗实线

B、细实线

C、细虚线

D、粗虚线

21、机械制图中通常采用两种线宽，粗、细线的比率为 B 。

A、1：2

B、2：1

C、1：3

D、3：1

22、标注尺寸时，球的直径数字前面加注 B 。

A、∮

B、S∮

C、R

D、SR

一、填空题：（1分×20=20分）

1、图纸基本幅面代有A0、A1 、A

2、A

3、

和A4五种。

2、比例是指图样中图形与其实物相应要素的线性尺寸之比。

3、图样中汉字应写成长仿宋体，汉字的高度不应小于3.5毫米。

4、图样中数字和字母可写成直体或斜体，斜体字字头向右倾斜，

与水平基准线约成75°。

5、绘图时粗实线线表示可见轮廓线，细虚线表示不可见轮廓线。

6、标注尺寸由尺寸界线、尺寸线和尺寸数字三个要素组成。

7、机械制图中通常采用两种线宽，粗细线的比率为2：1 。

8、标注尺寸时圆的直径数字前面加注∮，圆的半径数字前面加注

R，角度的尺寸数字一律水平书写。

第二章

一、单选题

1、任何物体都有长、宽、高三个方向的尺寸，在物体的三视图中，左视图反映物体的（C）方向尺寸。

A．长和宽B．长和高C．宽和高D．以上答案都不对

2、在三视图中左视图的右边是物体的（A ）面的投影。

A．前面B．后面 C.左面D．右面

3、一个点的两面投影都在同一条直线的同两面投影上，则该点（B）直线上

A．一定在B．不一定在 C.一定不在D．都不对

4、一般位置平面在三个投影面上的投影具有（D）

A．真实性B．积聚性 C.扩大性D．收缩性

5、已知M点到V面的距离是15，到H面的距离是20，到W面的距离是25，则其坐标是（B）

A．M（15、20、25）B．M（25、15、20）

C.M（20、15、25）D．M（25、20、15）

6 、在物体的三视图中，左视图反映物体的（C）方向上的尺寸

A、长和宽

B、长和高

C、宽和高

D、长宽高

7、在三面投影体系中，若直线平行于一个投影面，而与另外两个投影面倾斜，这类直线叫做（A）

A、投影面平行线

B、投影面垂直线

C、一般位置线

D、投影面倾斜线

8、A、B两点的X坐标相同，则它们在水平面上的投影（B）
