汽车电气系统基础知识——东风汽车商用车
电流的换算
电流的换算：
1A＝1000mA；1mA＝1000uA； 当起动发动机时，蓄电池给起动机 提供的最大电流
电压
电压就是电的压力，是电子运动的原因，单位是伏特（V ）。符号是U
电压是正电荷和负电荷之间的电位差，在汽车上，由蓄电 池或交流发电机产生电压，从而电流流动，使各用电设备 工作。
电压的换算： 1KV＝1000V，1V＝1000mV；1mV＝1000uV
练习
一个串联电路有两个2Ω阻值的灯泡和两个1Ω阻 值的灯泡，蓄电池的供电电压为24V。求：1） 总电阻是多少？2）总电流是多少？3)4个灯泡上 的电压降各是多少？ 1、总电阻R R＝ 2、总电流I I＝ 3、4各灯泡上的电压降 U1＝ U2＝ U3＝ U4＝
计算题：已知某汽车起动机功率为7.5KW， 系统电压为24V。
汽车电气系统基础知识 培训讲义
东风商用车网络开发部 网络培训科
目录
一、电的基础知识、电路和基本检测仪器使用 二、电与磁 三、交流电 四、汽车上的半导体 五、数字集成电路和电子控制技术基础
东风天龙电气系统维修时应注意的问题
1、清洗汽车时，应对电气系统接口部分做适当遮蔽 2、电气系统维修调试时，拆换电器元件必须关断总电源 3、严禁采用铜丝或不符合要求的保险取代原型号保险丝 4、当发动机正在运转或点火锁处于ON档时不要关断总电源。 5、在车辆上电焊时应作适当处理，防止损坏ECU
简单电路的组成
个简单的电路由三个部分组成：电源、导线、负载 为了使电路能够正常工作，一般在电路中还有开关、保险
装置。 当负载有两个以上时，根据多个负载在电路中的连接方式
电路分为：
串联电路 并联电路
混联电路
欧姆定律
在一电路中，电流值与电阻值成反比而与电

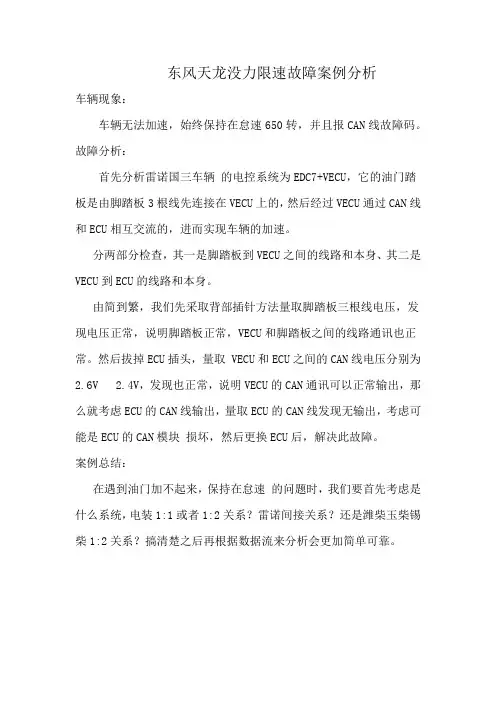

东风天龙没力限速故障案例分析
东风天龙没力限速故障案例分析
车辆现象：
车辆无法加速，始终保持在怠速650转，并且报CAN线故障码。
故障分析：
首先分析雷诺国三车辆的电控系统为EDC7+VECU，它的油门踏板是由脚踏板3根线先连接在VECU上的，然后经过VECU通过CAN线和ECU相互交流的，进而实现车辆的加速。
分两部分检查，其一是脚踏板到VECU之间的线路和本身、其二是VECU到ECU的线路和本身。
由简到繁，我们先采取背部插针方法量取脚踏板三根线电压，发现电压正常，说明脚踏板正常，VECU和脚踏板之间的线路通讯也正常。
然后拔掉ECU插头，量取 VECU和ECU之间的CAN线电压分别为2.6V 2.4V，发现也正常，说明VECU的CAN通讯可以正常输出，那么就考虑ECU的CAN线输出，量取ECU的CAN线发现无输出，考虑可能是ECU的CAN模块损坏，然后更换ECU后，解决此故障。
案例总结：
在遇到油门加不起来，保持在怠速的问题时，我们要首先考虑是什么系统，电装1:1或者1:2关系？雷诺间接关系？还是潍柴玉柴锡柴1:2关系？搞清楚之后再根据数据流来分析会更加简单可靠。
风机电控系统培训
风速风向仪 偏航变频器 偏航电机 旋转编码器
工作情况 - 偏航变频器与PLC连接，控制偏航电机的动作 - 四个偏航电机统一协调工作，达到偏航目的 - 偏航计数器对偏航角度进行计算，反馈报警信号 - 左右方向偏航极限限制报警
偏航变频器
• 偏航变频器与从站PLC连接， PLC通过CAN总线与偏航变 频器通讯。 • 偏航变频器内部有独立的 程序。PLC内对偏航变频器 有设置程序。
变桨１电机力矩 变桨２电机力矩 变桨３电机力矩
21
Control－WPM
温
度
22
Control－WPM
历史数据-故障
23
Control－WPM
历史数据-故障
24
Control－WPM
历史数据-总计数器
25
Control－WPM
历史数据-功率曲线
风频
发电量
26
主要内容
电控部分主要由以下系统组成：
UPS系统 除了电池之外的电源
滤波单元
网侧接触器
主要内容
电控部分主要由以下系统组成：
• • • • • • • • • • 控制系统 偏航系统 制动系统 油冷系统 水冷系统 变频器 变桨系统 电池系统 安全链 其它系统
3
• 控制系统主要分为两部分： –通信回路 –控制面板 –远程WPM 远程WPM软件的操作方法和现场控制面板基本一致，建议 在掌握控制面板的使用方法后，再学习WPM软件的使用。
28
风速风向仪
• 工作概况 • 工作原理 • 信号采集和通讯协议
工作概况
• SL1500风力发电机组目前使 用的是超声波风速风向测试 仪。 • 风速仪可以测量风速、风向、 和外界温度。 • 通过防雷模块、串行通讯数 据线传给从站PLC。

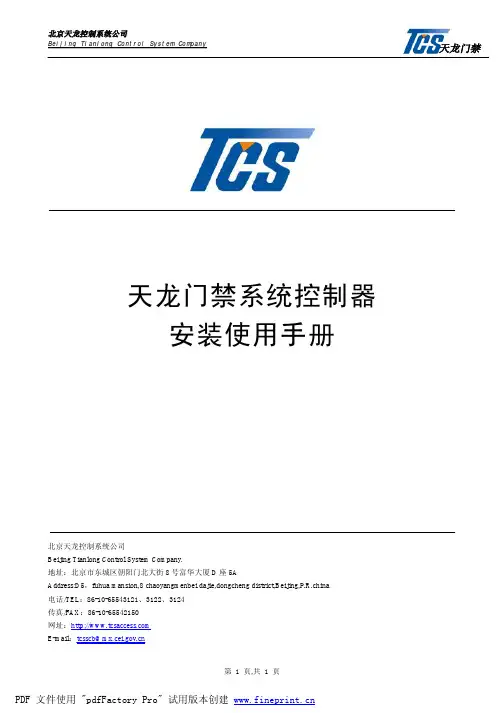

TCS 天龙门禁系统控制器 说明书
