卷积运算过程
卷积运算过程
卷积运算过程
卷积运算是数字信号处理中常用的一种运算方法。它通过将输入信号与卷积核进行逐元素相乘并求和的方式，实现信号的滤波、特征提取等功能。
1. 信号与卷积核的尺寸
在进行卷积运算前，首先需要确定输入信号和卷积核的尺寸。输入信号一般为二维矩阵，可以表示为一个M行N列的矩阵。卷积核也是一个二维矩阵，其大小一般为m行n列。其中，M、N、m、n分别表示矩阵的行数和列数。
2. 卷积运算的过程
卷积运算的过程可以分为以下几个步骤：
（1）将卷积核与输入信号的某一部分进行逐元素相乘。
在进行卷积运算时，卷积核会在输入信号的每个位置上进行滑动，将卷积核所覆盖的区域与输入信号的对应部分进行逐元素相乘。
（2）求和。
将相乘后的结果进行求和运算，得到一个标量值。
（3）移动卷积核。
在上一步求和之后，将卷积核向下或向右移动一个像素，继续进行相
乘和求和的操作。
（4）重复步骤（1）~步骤（3）。
根据输入信号和卷积核的尺寸，在整个输入信号的范围内进行步骤（1）~步骤（3）的重复操作，直到完成整个卷积运算。
3. 卷积运算的特点
卷积运算具有一些特点，包括：
（1）局部连接性：卷积核在进行相乘运算时只考虑输入信号的局部区域，而不关注其他位置的内容，这样可以减少计算量。
（2）权值共享：卷积核在进行滑动时使用的权值是相同的，这样可以
减少参数个数，提高模型的泛化能力。
（3）特征提取：卷积运算通过滑动卷积核，对输入信号进行逐元素相
乘并求和的操作，可以提取输入信号的特征，包括边缘、纹理、形状
等。
4. 应用领域
卷积运算在计算机视觉、自然语言处理等领域有着广泛的应用。在计算机视觉中，卷积神经网络（CNN）利用卷积运算进行特征提取，可以用于图像分类、目标检测等任务。而在自然语言处理中，卷积神经网络可以用于文本分类、情感分析等任务。
综上所述，卷积运算是一种重要的信号处理方法，通过对输入信号与卷积核的逐元素相乘和求和操作，实现了信号的滤波和特征提取。在计算机视觉和自然语言处理等领域，卷积运算被广泛应用，并取得了令人瞩目的成果。
矩阵的卷积运算

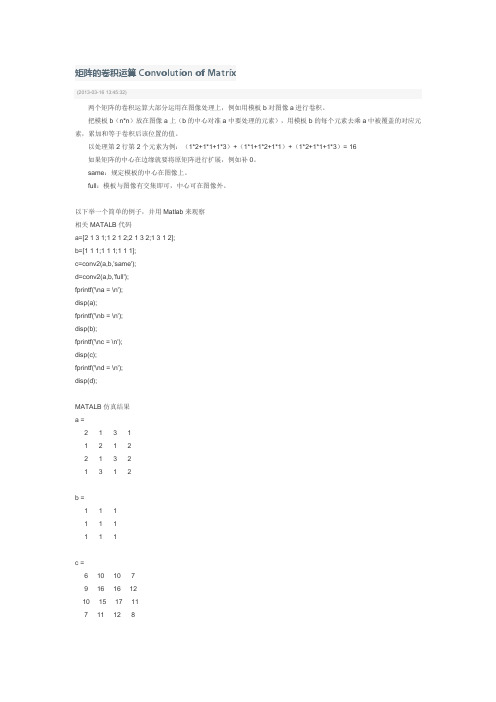

矩阵的卷积运算 Convolution of Matrix (2013-03-16 13:45:32) 两个矩阵的卷积运算大部分运用在图像处理上，例如用模板b对图像a进行卷积。 把模板b（n*n）放在图像a上（b的中心对准a中要处理的元素），用模板b的每个元素去乘a中被覆盖的对应元素，累加和等于卷积后该位置的值。 以处理第2行第2个元素为例：（1*2+1*1+1*3）+（1*1+1*2+1*1）+（1*2+1*1+1*3）= 16 如果矩阵的中心在边缘就要将原矩阵进行扩展，例如补0。 same：规定模板的中心在图像上。 full：模板与图像有交集即可，中心可在图像外。 以下举一个简单的例子，并用Matlab来观察 相关MATALB代码 a=[2 1 3 1;1 2 1 2;2 1 3 2;1 3 1 2]; b=[1 1 1;1 1 1;1 1 1]; c=conv2(a,b,'same'); d=conv2(a,b,'full'); fprintf('\na = \n'); disp(a); fprintf('\nb = \n'); disp(b); fprintf('\nc = \n'); disp(c); fprintf('\nd = \n'); disp(d); MATALB仿真结果 a = 2 1 3 1 1 2 1 2 2 1 3 2 1 3 1 2 b = 1 1 1 1 1 1 1 1 1 c = 6 10 10 7 9 16 16 12 10 15 17 11 7 11 12 8
d = 2 3 6 5 4 1 3 6 10 10 7 3 5 9 1 6 16 12 5 4 10 1 5 17 11 6 3 7 11 12 8 4 1 4 5 6 3 2 卷积的计算步骤： （1）卷积核绕自己的核心元素顺时针旋转180度(这个千万不要忘了) （2）移动卷积核的中心元素，使它位于输入图像待处理像素的正上方（3）在旋转后的卷积核中，将输入图像的像素值作为权重相乘 （4）第三步各结果的和做为该输入像素对应的输出像素 请看用水平和垂直差分算子对矩阵处理后的结果，然后细细体会 a = 2 1 3 1 1 2 1 2 2 1 3 2 1 3 1 2 b = -1 -1 -1 0 0 0 1 1 1 e = -1 0 1 -1 0 1 -1 0 1 c = -3 -4 -5 -3 0 0 -1 -1 -1 -1 -1 0 3 6 6 5 d = -3 -1 0 4 -4 -2 -1 7 -6 -1 0 5 -4 -1 0 4
卷积运算
卷积运算 信号的卷积运算是信号处理领域中最重要的运算之一。随着对信号与系统理论研究的深入，特别是计算机技术的不断发展，不仅使卷积方法在很我领域得到了很广泛的应用，而且卷积运算的逆运算---反卷积的问题也受到了越来越大的重视和应用。 比如，在语音识别、地震勘探、超声诊断、光学成像、系统辨识及其他诸多信号处理领域中，甚至可以说卷积与反卷积的问题无处不在，而且很多的问题，都是有待深入研究的课题。 所以，大家要切实理解和掌握好卷积分运算的各个方面，打好牢固的基础。下面，我们来看看卷积的定义是怎样的。 信号的卷积积分（简称卷积），定义为： 简记为，其中的星号是卷积运算符。注意不要与我们在编写计算机程序时所用的乘法的表示符号搞混了。在信号处理课程里，乘法往往是用居中的点来表示的，或者干脆不写居中的点，而直接将要进行乘积运算的信号(包括直流信号---它是一个常数)连在一起写。 信号的卷积运算对应着一定的物理背景，这要在我们进一步学习了关于系统的激励与响应的关系之后，才能更深入地理解。 不仅如此，信号的卷积运算还对应着一定的几何解释。从定义式我们可以看出：(1) 在积分式中，信号自变量改变了符号，这对应在几何波形上，就是将信号进行了反褶变换；(2) 并且，信号f2的波形 位置与积分变量的取值有关，积分变量在积分限内的不断变化，将导致信号的波形发生移动，即是对它不断进行平移操作；(3) 最后，每当信号处在一个新位置，都要与信号f1相乘，且依据积分的定义，要将这些乘积加起来，而其结果实际上对应着两信号波形相交部分的面积。所以，卷积运算可以用几何图解方式来直观求解。 下面我们来说明如何用它的几何意义来求解两信号的卷积。 将信号的自变量改为，信号变为。对任意给定的，卷积的计算过程为： (a) 将关于ｒ进行反褶得到； (b) 再平移至ｔ0得到； (c) 与相乘得到； (d) 对ｒ进行积分得，即； 不断变化，就可以得到s(t)。
卷积 矩阵乘法
卷积矩阵乘法 引言 在计算机科学和人工智能领域，卷积矩阵乘法是一个重要的矩阵运算，广泛应用于图像处理、深度学习等领域。本文将深入探讨卷积矩阵乘法的原理、应用以及相关算法。 卷积与矩阵乘法的基本概念 在开始讨论卷积矩阵乘法之前，我们先了解一下卷积和矩阵乘法的基本概念。 矩阵乘法 矩阵乘法是线性代数中的一个基本运算，它是将一个矩阵的每个元素与另一个矩阵的对应元素相乘，然后将乘积相加得到的新矩阵。 卷积 卷积可以理解为一种积分运算，它将两个函数之间的重叠部分进行积分得到一个新的函数。在图像处理领域，卷积常常用于对图像进行滤波、边缘检测等操作。 卷积矩阵乘法的原理 卷积矩阵乘法是将矩阵乘法与卷积运算相结合的一种运算方法。它的基本原理是将一个矩阵从左上角开始依次与另一个矩阵的各个子矩阵进行点乘操作，并将乘积相加得到一个新的矩阵。 卷积矩阵乘法的数学表达式 卷积矩阵乘法可以用以下数学表达式表示： 其中，A和B是两个矩阵，C是卷积矩阵乘法的结果矩阵。i和j分别是矩阵A和B 的行数和列数。
卷积矩阵乘法的计算步骤 卷积矩阵乘法的计算步骤如下： 1.将矩阵A与矩阵B的第一个子矩阵进行点乘操作，得到一个新的矩阵C1。 2.将矩阵A向右平移一个单位，继续与矩阵B的下一个子矩阵进行点乘操作， 得到一个新的矩阵C2。 3.重复上述步骤，直到矩阵A的最右边与矩阵B的最后一个子矩阵进行点乘操 作，得到最终的结果矩阵C。 卷积矩阵乘法的应用 卷积矩阵乘法在图像处理、深度学习等领域有广泛的应用。 图像处理 在图像处理中，卷积矩阵乘法主要用于图像的滤波操作。通过将原始图像与一个滤波器进行卷积矩阵乘法，可以实现图像的模糊、锐化、边缘检测等效果。 深度学习 在深度学习中，卷积矩阵乘法是卷积神经网络的核心运算。卷积神经网络通过多层卷积矩阵乘法实现对输入数据的特征提取和分类等任务。 卷积矩阵乘法的算法 卷积矩阵乘法的计算复杂度较高，因此有多种优化算法被提出。 基于分块的算法 基于分块的算法是将矩阵划分成多个小块，通过对小块进行卷积矩阵乘法运算，最后将结果合并得到最终的结果矩阵。这种算法可以降低计算复杂度，提高计算效率。 基于并行计算的算法 基于并行计算的算法是将矩阵的计算任务分配给多个处理单元进行并行计算，以加快计算速度。这种算法适用于具有多核处理器或分布式计算系统的场景。
信号与系统的卷积运算
信号与系统的卷积运算 信号与系统是电子工程和通信工程等领域中的重要学科，它研究信号在系统中的传输和处理过程。其中，卷积运算是信号与系统中的一种重要数学运算，它在信号处理和系统分析中得到广泛应用。 一、卷积运算的定义 卷积运算是一种基于积分的数学运算，用于描述两个函数之间的相互作用。在信号与系统中，卷积运算可以理解为将两个信号进行线性加权叠加的过程。 在时域中，给定两个函数f(t)和g(t)，它们的卷积运算表示为h(t) = f(t)*g(t)，其中"*"代表卷积运算符号。卷积运算的公式为：h(t) = ∫f(τ)g(t-τ)dτ 其中，τ代表一个积分变量，它与t无关。卷积运算的结果h(t)是一个新的函数，描述了信号f(t)和g(t)之间的相互作用。 二、卷积运算的性质 卷积运算具有多种性质，使其成为信号处理和系统分析中的重要工具。下面介绍几个常用的卷积运算性质： 1. 交换律： f(t)*g(t) = g(t)*f(t) 2. 结合律：
f(t)*(g(t)*h(t)) = (f(t)*g(t))*h(t) 3. 分配律： f(t)*(g(t)+h(t)) = f(t)*g(t) + f(t)*h(t) 这些性质使得卷积运算可以方便地应用于信号处理和系统建模中。 三、卷积运算的应用 卷积运算在信号与系统领域有着广泛的应用，下面介绍几个典型的 应用场景： 1. 系统响应计算： 在系统分析中，可以使用卷积运算来计算系统对输入信号的响应。假设系统的冲激响应为h(t)，输入信号为x(t)，那么系统的输出可以表 示为y(t) = h(t)*x(t)。通过卷积运算，可以方便地计算系统的输出。 2. 信号滤波: 在信号处理中，卷积运算可以实现信号的滤波功能。通过选择合 适的滤波器函数，可以对信号进行频率域的加权叠加，实现滤波的效果。例如，可以使用低通滤波器对信号进行平滑处理，去除高频噪声。 3. 信号复原与恢复： 在通信领域中，卷积运算可以用于信号的复原与恢复。例如，在 接收端对接收到的信号进行卷积运算，可以恢复信号中的信息。 4. 数字图像处理：
卷积的原理及应用总结
卷积的原理及应用总结 1. 卷积的原理 卷积是一种在数学和信号处理中常见的运算。在计算机科学中，卷积通常用于图像处理和机器学习中的深度学习模型中。卷积运算基于滤波器对输入数据进行卷积操作，通过对局部信息进行加权平均来提取特征。 卷积操作的原理可概括为以下步骤： 1. 定义卷积核：卷积核是一个小的矩阵，包含了一组权重和一个偏置项。它的大小通常是奇数，例如3x3或5x5。 2. 将卷积核与输入数据进行元素级别乘法：将卷积核与输入数据对应位置的元素相乘。 3. 对元素级别乘积进行加和：将乘积结果进行求和操作。 4. 移动卷积核：将卷积核在输入数据上滑动，并重复以上操作，直到对整个输入数据进行卷积操作。 5. 生成输出特征图：将上述步骤得到的结果按照一定的规则组合起来，形成最终的卷积输出特征图。 2. 卷积的应用 卷积在计算机视觉和自然语言处理等领域中有广泛的应用。 2.1 计算机视觉 在计算机视觉中，卷积神经网络（Convolutional Neural Network, CNN）是当前最常用的深度学习模型之一，其成功之处在于利用卷积操作从图像中提取特征。 卷积在计算机视觉中的应用包括但不限于： - 特征提取：卷积层通过滤波器提取图像中的边缘、纹理等特征，从而识别物体或者进行图像分类。 - 目标检测：通过卷积层和全连接层的结合，可以在图像中快速准确地识别和定位物体。 - 图像分割：通过卷积操作，将图像分成不同的区域，以便进行更精细的分析和操作。 2.2 自然语言处理 在自然语言处理中，卷积神经网络也被用于文本分类、情感分析、命名实体识别等任务中。通过将文本看作是二维（宽度为单词数量，高度为词向量维度）的输入，可以使用卷积进行特征提取。 卷积在自然语言处理中的应用包括但不限于： - 词向量生成：通过卷积层提取具有上下文信息的词向量表示。 - 文本分类：通过卷积层和全连接层结合，将文本映射到对应的标签或情感类别。 - 命名实体识别：通过卷积层和全连接层的组合，可以从文本中识别出命名实体（如人名、地名）。
卷积的运算法则
卷积的运算法则 在数字信号处理和图像处理领域中，卷积是一种重要的运算方法。卷积的运算 法则描述了卷积操作的基本规律和性质。本文将介绍卷积的运算法则及其应用。 1. 定义卷积操作：卷积操作是将两个函数（可以是信号、图像或其他数据）重 叠在一起，通过将一个函数的每个点与另一个函数的相关位置处的点相乘，再将乘积结果相加得到新的函数。 2. 线性性质：卷积操作满足线性性质。即，若f1(x)和f2(x)是两个函数，a和b 是常数，则有： 卷积(a*f1(x) + b*f2(x), g(x)) = a*卷积(f1(x), g(x)) + b*卷积(f2(x), g(x)) 3. 交换律：卷积操作满足交换律。即，若f(x)和g(x)是两个函数，则有： 卷积(f(x), g(x)) = 卷积(g(x), f(x)) 这表明两个函数的卷积结果与它们的顺序无关。 4. 结合律：卷积操作满足结合律。即，若f(x)，g(x)和h(x)是三个函数，则有： 卷积(卷积(f(x), g(x)), h(x)) = 卷积(f(x), 卷积(g(x), h(x))) 这表明可以先对两个函数进行卷积操作，然后再对结果与第三个函数进行卷 积操作，结果与先对第一个函数和后两个函数进行卷积操作的结果相同。 5. 卷积与乘积的关系：卷积操作可以看作是两个函数的乘积的一种操作。具体地，若f(x)和g(x)是两个函数，则有： 卷积(f(x), g(x)) = 逆傅里叶变换(傅里叶变换(f(x)) * 傅里叶变换(g(x))) 这表明可以通过将两个函数进行傅里叶变换，然后将变换后的函数相乘，再 进行逆傅里叶变换，得到卷积结果。
卷积的快速算法
《数字信号处理》 课程设计报告 专业：通信工程 班级：通信08-2BF 组次：第10组 姓名： 学号：14082300925
一、 设计目的 卷积运算是一种有别于其他运算的新型运算，是信号处理中一种常用的工具。随着信号与系统理论的研究的深入及计算机技术发展，卷积运算被广泛地运用到现代地震勘测，超声诊断，光学诊断，光学成像，系统辨识及其他诸多新处理领域中。了解并灵活运卷积运算用去解决问题，提高理论知识水平和动手能力，才是学习卷积运算的真正目的。通过这次课程设计，一方面加强对《数字信号处理》这门课程的理解和应用，另一方面体会到学校开这些大学课程的意义。 二、设计任务 探寻一种运算量更少，算法步骤更简单的算法来实现卷积运算，文中主要通过阶梯函数卷积计算方法和斜体函数卷积计算方法对比来得出最终结论。 三、设计原理 1，什么是卷积？ 卷积是数字信号处理中经常用到的运算。其基本的表达式为： ()()()∑=-= n m m n x m h n y 0 换而言之，假设两个信号f 1(t)和f 2(t)，两者做卷积运算定义为 f(t)= ∫f1(τ)∞ −∞f2(t −τ)d τ 做一变量代换不难得出： f(t)= ∫f1(τ)∞−∞f2(t −τ)d τ=f 1(t)*f 2(t)=f 2(t)*f 1(t) 在教材上，我们知道用图解法很容易理解卷积运算的过程，在此不在赘述。 2，什么是阶梯函数 所谓阶梯函数，即是可以用阶梯函数u(t)和u(t -1)的线性组合来表示的函数，可以看做是一些矩形脉冲的集合，图1-1给除了两个阶梯函数的例子。
1—1 其中 f(t)=2u(t)+u(t -1)-2u （t -2）-u(t -3), h(t)=2u(t)-u(t -1)+2u(t -2)-3u(t -3). 以图1—1中两个阶梯函数为例介绍本文提出的阶梯函数卷积算法。 根据卷积的性质（又称为杜阿美尔积分），上述f(t)与h(t)的卷积等于f(t)的导数与 h(t)的积分的卷积，即： f(t)*h(t)= df(t)dt *∫h (τ)dτ.t −∞ 由于f(t)为阶梯函数，因此其导数也为冲击函数δ(t )及其延时的线性组合，如图1—2（a ） 所示。
卷积积分与离散卷积--方波序列和方波序列的卷积及卷积过程演示
1引言 信号的卷积是针对时域信号处理的一种分析方法，信号的卷积一般用于求取信号通过某系统后的响应。在信号与系统中，我们通常求取某系统的单位冲激响应，所求得的h(k)可作为系统的时域表征。任意系统的系统响应可用卷积的方法求得。 离散时间信号是时间上不连续的“序列”，因此，激励信号分解为脉冲序列的工作就很容易完成，对应每个样值激励，系统得到对此样值的响应。每一响应也是一个离散时间序列，把这些序列叠加既得零状态响应。因为离散量的叠加无需进行积分，因此，叠加过程表现为求“卷积和”。 LabVIEW是一种程序开发环境，由美国国家仪器（NI）公司研制开发的，类似于C和BASIC开发环境，但是LabVIEW与其他计算机语言的显著区别是：其他计算机语言都是采用基于文本的语言产生代码，而LabVIEW使用的是图形化编辑语言G编写程序，产生的程序是框图的形式。 本课程设计就是利用LabVIEW软件来实现方波序列卷积的过程，然后对方波序列移位过程进行演示，通过卷积过程演示和卷积和的波形图可以看出，方波序列的幅值大小不会影响卷积和的宽度而方波序列的宽度大小就会影响卷积序列相交部分的范围宽度即卷积宽度。通过labview你能直观清晰地观察卷积的过程。
2虚拟仪器开发软件LabVIEW8.2入门 2.1 LabVIEW介绍 LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种用图标代替文本行创建应用程序的图形化编程语言。传统文本编程语言根据语句和指令的先后顺序决定程序执行顺序，LabVIEW 则采用数据流编程方式，程序框图中节点之间的数据流向决定VI及函数的执行顺序。VI指虚拟仪器，是 LabVIEW]的程序模块。 LabVIEW 提供很多外观与传统仪器（如示波器、万用表）类似的控件，可用来方便地创建用户界面。用户界面在 LabVIEW中被称为前面板。使用图标和连线，可以通过编程对前面板上的对象进行控制。这就是图形化源代码，又称G代码。LabVIEW ]的图形化源代码在某种程度上类似于流程图，因此又被称作程序框图代码。 LabVIEW（Laboratory Virtual instrument Engineering Workbench）是一种图形化的编程语言的开发环境，它广泛地被工业界、学术界和研究实验室所接受，视为一个标准的数据采集和仪器控制软件。LabVIEW集成了与满足 GPIB、VXI、RS-232 和 RS-485 协议的硬件及数据采集卡通讯的全部功能。它还内置了便于应用TCP/IP、ActiveX 等软件标准的库函数。这是一个功能强大且灵活的软件。利用它可以方便地建立自己的虚拟仪器，其图形化的界面使得编程及使用过程都生动有趣。 图形化的程序语言，又称为“G” 语言。使用这种语言编程时，基本上不写程序代码，取而代之的是流程图或框图。它尽可能利用了技术人员、科学家、工程师所熟悉的术语、图标和概念，因此，LabVIEW 是一个面向最终用户的工具。它可以增强你构建自己的科学和工程系统的能力，提供了实现仪器编程和数据采集系统的便捷途径。使用它进行原理研究、设计、测试并实现仪器系统时，可以大大提高工作效率。
