车辆检测技术——客车行车安全监测诊断系统
客车行车安全监测诊断系统

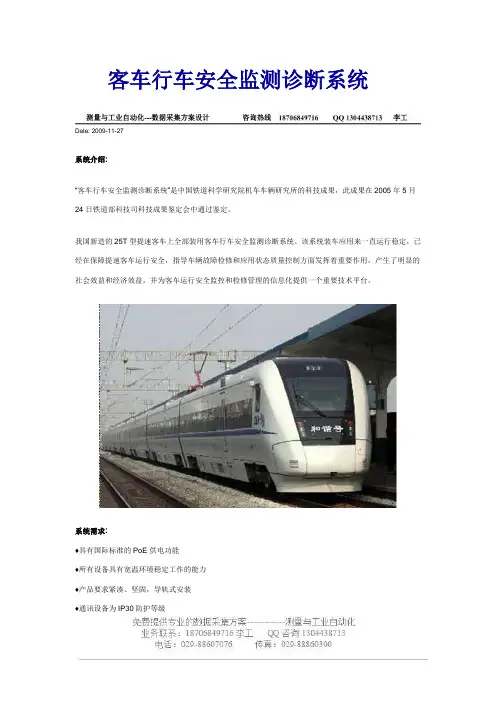

客车行车安全监测诊断系统Date: 2009-11-27系统介绍:“客车行车安全监测诊断系统”是中国铁道科学研究院机车车辆研究所的科技成果，此成果在2005年5月24日铁道部科技司科技成果鉴定会中通过鉴定。
我国新造的25T型提速客车上全部装用客车行车安全监测诊断系统。
该系统装车应用来一直运行稳定，已经在保障提速客车运行安全，指导车辆故障检修和应用状态质量控制方面发挥着重要作用，产生了明显的社会效益和经济效益，并为客车运行安全监控和检修管理的信息化提供一个重要技术平台。
系统需求:♦具有国际标准的PoE供电功能♦所有设备具有宽温环境稳定工作的能力♦产品要求紧凑、坚固，导轨式安装♦通讯设备为IP30防护等级解决方案: 方案：交换机EKI-2526PI主要产品规格介绍：特点6个快速以太网端口，其中4个具有PoE功能10/100Mbps自适应隔离广播风暴支持4,000VDC以太网ESD保护提供3,000VDC电源浪涌保护（EFT）结构紧凑，支持D I N导轨安装、面板式安装，高强度金属外壳，IP30防护等级提供48VDC冗余电源输入及继电器报警支持-40 ～75 ℃工作温度系统拓扑:该系统对危害旅客行车安全的因素进行实时监测诊断、记录和存储，集中显示和报警，运行中对影响行车安全的严重故障特别提示，指导乘务员采取紧急措施保障运行安全，停车时通过地面下载数据指导维修，对车辆进行质量动态控制。
运行中，车载监测诊断系统通过无线通讯装置向地面监控终端报告列车运行情况，列车到站时，通过无线局域网或移动存储器将记录数据下载到地面数据库和专家系统，实现了信息化的客车实时安全监控和运用状态的动态检修和管理。
结论:•使用研华解决方案的优势1. 稳定可靠的PoE供电能力2. 完全工业级无风扇设计，便利的安装方式。
3. DIN35导轨安装及多种形式的壁挂安装4. 在潮湿、高温、多粉尘、振动、强电磁干扰环境中能够长期可靠工作。
