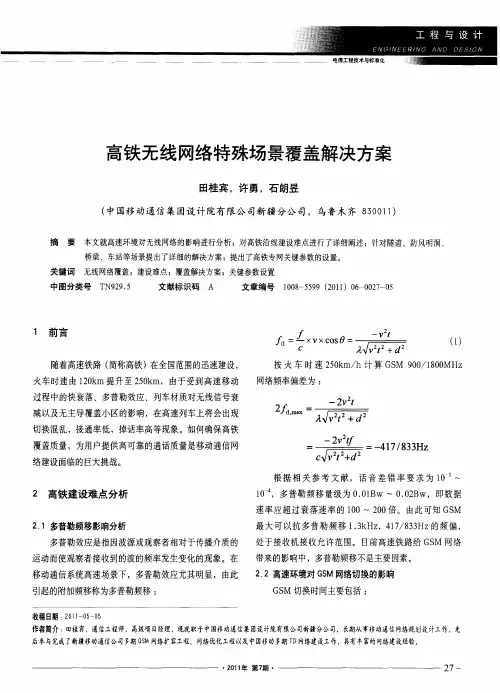

高铁无线网络特殊场景覆盖解决方案

高铁无线网络特殊场景覆盖解决方案
表 1 不 同车 速小 区 间所 需切 换 带距 离 表
列车 时速 B C内部 切 切换 带设 跨 MS S C切 切换 带 ( m/ ) k h
20 0 25 0 30 0
24穿透损耗影响分析 . 在中国铁路提速使用的车型为 C H1 C H 型 R 或 R 2 动车组, 该车组最高运营速度为 20~20 m h 0 5k / ,车
体采用不锈钢或铝合金材料 ,屏蔽性 比普通列车高 ,对
网络质量影响很大。表 3 为车体运行速度、车体材料及
穿透损耗值 。
3 高铁无线 网络特殊场景覆盖解决方案
31隧道及防风明洞环境下无线网覆盖解决方案 . 隧道及防风明洞覆盖具有如下特性 : () 1 屏蔽性强。隧道一般都位于山体内部,而防风
网络称为为大网和将仅覆盖高铁带状区域的称为专网,
两种方式优缺点 比较如表 2所示 。 充分考虑网络质量 、后期 网络维护及优化 ,建议 网
络结构采用专网方式建设 。
每 1s 0 解调 1 次小区列表中的B I ( SC 基站识别码) ,在
新出现小区的情况下 ,需要在 5 s内解调 出 B I SC。 () S 3 B C及 MS C切换 处理时 间。通过 对切换 消息 的跟踪分析 , 从切换请求发起到切换完成释放源小区资源。 根据切换时间可算计算出不同列车时速所需要的切 换带距离长度 ,如表 1 示。 所
关键 词 无线网络覆盖 ;建设难点 ;覆盖解决方案;关键参数设置
Hale Waihona Puke 中图分类号 T 995 N 2.
文献标识码

文章编号
10— 59( 1)0— 0 7 0 08 59 2 1 6 02— 5 0
1 前言

网络安全论文:GSM针对高铁场景的覆盖方案

网络安全论文:GSM针对高铁场景的覆盖方案

GSM针对高铁场景的覆盖方案前言大规模的高铁建设,给人们工作生活带来方便的同时也对移动通信提出更高的要求。

高铁正逐步成为商务及旅游出行人士必选的交通工具,由于高铁行驶速率达到300km/h,传统的GSM组网方式已不能满足移动语音及数据业务需求,这就给GSM网络覆盖提出新的问题。

一、GSM高铁覆盖存在的主要问题1、GSM与GSM-R频点三阶互调干扰GSM-R930-935MHz为铁路专用频段,GSM任何系统都是非线性系统,两个信号F1和F2经过该系统后都会有新的频率分量产生,所以为了减少互调对GSM-R的影响,就需要把互调产物尽量避免落入GSM-R带内,但考虑到互调阶数越高互调产物的电平就越小,且随着网络越来越复杂,要避免所有互调产物几乎不可能,所以实际操作中一定要避免三阶互调落入GSM-R带内。

由于GSM-R 在GSM低频段,频点在-25~0之间(含),则说明三阶互调落在了GSM-R频点内,这就需要在高铁小区频点规划时尽量规避三阶互调。

由于GSM频点有限,以及三阶互调限制,原有的GSM频点规划方案已不能应用于高铁频点规划。

2、高速移动下的多普勒频移多普勒频移是指接收到的信号波长因为信号源和接收机相对运动而产生附加频移。

频移大小和运动速度成正比,运动速度越快频偏越大。

当频偏移动过大时,会导致解调符号产生较大的相位偏差,从而导致数据的误码率升高,基站与移动台之间的频率同步出现问题。

多普勒频移的存在,导致基站和手机相干解调性能下降,300km/h运动速度下900M频段终端等效衰落1dB,2000M频段等效衰落4dB。

因为对于移动台是一倍的多普勒频移,而对于基站是二倍的频移。

故多普勒频移对移动台的影响小于对基站的影响。

移动台在靠近和远离基站时,合成频率会在中心频率上下偏移。

当移动台驶向基站方向时,频率增加,波长变短,频偏减小;当移动台远离基站方向时,频率降低,波长变长,频偏偏大。

列车在高速移动下,移动台与基站的距离频繁改变,这使得频移现象非常严重。

002 5G时代高铁覆盖解决方案研究

002 5G时代高铁覆盖解决方案研究
• 站高:站高设计需保证信号直射径能从列车玻璃穿透,减少信号从车顶穿透几率,天线相对铁轨高度在20~45m为宜; 方位角:不同入射角对应的穿透损耗不同,入射角越小,穿透损耗大。实际测试表明,当入射角小于10°以后,穿透损 耗增加的斜率变大,因此方位角设置中应保证天线与铁路夹角大于10°;下倾角:5G高铁场景天线下倾设置原则, 天线 垂直波束最大增益方向指向边缘。
2.2 5G高铁覆盖技术难点
高铁普遍存在的三大挑战: 多普勒频偏、频繁切换、穿透损耗大。 由于5G主力的3.5GHz频段频率高于4G, 5G时代高铁覆盖更加 困难,5G网络覆盖解决方案需要重点关注站点规划与布局、系统 切换重叠区域设计、频率纠偏等方面,实现更好网络性能。
• 2.2.1 多普勒频偏影响接收机解调性能 • 5G无线通信系统要求峰值移动性支持≥500km/h,高速移动下的多普勒频偏(接受信号频率会偏离基
切换时带来的吞吐率体验下降明显,甚至掉话增加(如图1所示)。
• 频繁的小区切换将极大降低
用户的感知,成为5G网络关
键技术难点之一。解决办法
需要合理的无线网络规划和
参数设置,实现更快的小区
重选和合理的小区重叠区满
足小区间切换要求,同时,
通过小区合并可以减少小区
间切换次数,提高速率性能
及可靠性。
图1 高铁小区切换示意
2.1 5G高铁覆盖的重要性
高铁建设全面铺开,快速化、信息化已成为趋势:中国高铁 里程占全球60%,成为中国人出行第一选择,累计发送旅客 人次已超70亿,年增长率超35%。在高铁信息化及高铁用 户快速增长的趋势下,5G时代运营商需要针对高铁覆盖拟 定针对性的方案,在网络覆盖及用户体验上形成优势。
• 高铁乘客特征和运营商价值客户高度重合,是运营商的网络 品牌的重要展示窗口:高铁运输能力大,单车容纳能力高, 且环境舒适,用户业务使用比例高,整体业务需求较其他场 景大;高铁用户中商务人士乘坐比例高,高端客户占比大, 对于提升网络品牌具有重要意义,是5G时代网络建设的重 点。

基于8T8R大功率设备高铁场景下的5G覆盖方案研究

基于8T8R大功率设备高铁场景下的5G覆盖方案研究

基于8T8R大功率设备高铁场景下的5G覆盖方案研究随着高铁的快速发展和普及,人们对高铁列车上实时的、高速的网络连接需求也越来越高。

传统的4G网络往往不能满足人们对快速数据传输和稳定连接的需求,因此5G技术被广泛应用于高铁场景中。

本文将对基于8T8R大功率设备的5G覆盖方案进行研究。

本方案的目标是实现高铁列车上全面、稳定、高速的5G网络覆盖,以满足人们对网络连接的需求。

首先,我们需要了解什么是8T8R大功率设备。

8T8R是指采用8个发射天线和8个接收天线的技术,而大功率设备是指使用更高的发射功率。

这种设备具有较大的天线阵列,能够在较大范围内提供更好的信号覆盖和穿透能力。

1.建立5G网络基站:为了实现全面覆盖,需要在高铁沿线建立一定数量的5G基站。

这些基站应该在范围内重叠,以实现无缝的信号切换。

每个基站都需要配备8T8R大功率设备,以提供强大的信号传输能力。

2.天线阵列的优化:天线阵列的优化是提高信号覆盖和传输能力的关键。

对于高铁场景,天线阵列应该具备较大的增益和较宽的覆盖角度,以应对高铁列车高速运动带来的干扰。

此外,还可以使用智能天线技术,通过实时检测列车位置和信号质量,自动调整天线指向。

3.多频段支持:为了更好地应对不同频段的5G网络需求,基站应该支持多频段的覆盖。

通过合理规划频段分配,可以在不同地区提供更好的信号质量和网络容量。

4.信号传输增强技术:在高铁列车场景中,由于高速移动和信号干扰等因素,信号传输可能会受到一定的影响。

为了解决这个问题,可以采用多径传输、波束赋形和MIMO技术等增强信号传输的技术,提高信号的稳定性和可靠性。

5.网络容量规划:高铁路段通常有很高的人流量,因此需要充分考虑网络容量规划。

可以根据不同的时间段和区域需求,合理配置基站和频率资源,以提供稳定的网络连接和较大的带宽。

通过以上的研究和实践,基于8T8R大功率设备的5G覆盖方案可以在高铁场景中提供全面、稳定、高速的5G网络连接。

高速铁路专网覆盖解决方案

高速铁路专网覆盖解决方案

高速铁路专网覆盖解决方案完善的铁路GSM网络覆盖不仅能给用户提供便利的通信服务,创造更优质的网络价值,而且是以后第三代移动通信网络的铺设和扩容提供坚实基础;不但能为中国移动业务的发展带来商机,也能为我国信息化的发展带来巨大的促进作用。

本方案通过使用BBU+RRU这种组网方式,针对对不同区域类型,不同覆盖场景的解决方案论述,可为高速铁路的覆盖达到最优的效果,同时也可为其他同类工程提供参考和借鉴。

BBU;RRU;小区规划;切换规划;小区分层本方案将铁路列车考虑为一个话务流动用户群,为其提供一条服务质量良好的专用覆盖通道,用户群从车站出发,直至抵达目的站,用户都附着在专网覆盖区内,发生的话务/数据流也都为专用通道吸收。

用户抵站后,离开专用通道,切换至车站或周边小区。

1.覆盖策略一般高铁沿线环境较为复杂,网络覆盖难度很大。

对于不同的道路环境需要采用相应的覆盖策略。

(1)平原、高原路段的覆盖:覆盖站沿铁路两侧均匀交错分布,选择地势较高处,俯瞰铁路。

(2)丘陵、山地、峡谷路段的覆盖:对于部分较深的峡谷地段,测试信号较差的地段,必须在峡谷两侧最高处、转弯处建设站点。

(3)隧道路段的覆盖:针对不同的隧道制定不同的覆盖方法:隧道长度小于500m的使用高增益天线进行覆盖;长度大于500m的结合漏缆分布系统进行覆盖。

(4)高架桥梁路段的覆盖:桥梁的覆盖须保证天线高度合理,天线的高度应该高出桥梁平面25米,与铁道垂直距离保持在50米左右。

(5)站台路段的覆盖:对于大型火车站候车室与站台通道均有室内分布系统,因此专网与公网的切换只需做室内分布与专网的切换关系,需要注意的是要将专网的CRO设置值高于室内分布的CRO,因为火车在站内停留时间较短,如没及时切换到专网中,火车开动后势必会发生掉话现象。

2.BBU+RRU组网解决方案从整条铁路状况来分析,在铁路沿线新建基站的难度较高,投资较大,我们从节约成本的角度考虑,高铁以BBU+RRU 为主要覆盖手段。

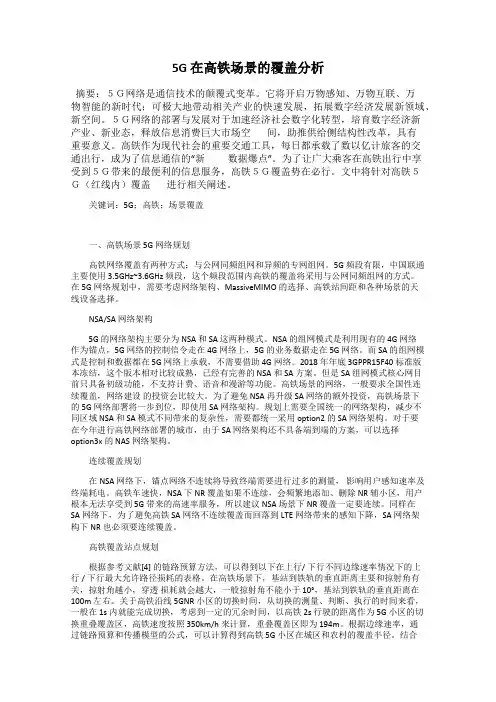

5G 在高铁场景的覆盖分析
