盾构机刀盘驱动最优控制的分析
盾构机刀盘驱动控制系统分析和使用
盾构机刀盘驱动控制系统分析和使用[摘要] 刀盘驱动系统是盾构机的重要组成部分，本文分析了国内盾构机中刀盘常用的几种典型的驱动方式，结合广佛地铁十二标中罗宾斯盾构机的刀盘驱动系统进行重点分析。
并使用GX Developer和GT Designer2进行联合仿真，分析其控制过程，供施工人员进行学习检修作参考。
[关键词] 盾构机；刀盘驱动；PL前言刀盘是盾构设备的重要组成部分，是进行掘进作业的主要工作装置。
虽然盾构机刀盘工作转速并不高，但是由于广佛地铁十二标地质构造复杂、刀盘作业直径较大。
要求刀盘的驱动系统需具备: 大功率、大转矩输出、抗冲击、转速双向连续可调。
在满足使用要求的前提下减小装机功率，具备节能降耗等工作特点。
盾构机中主要使用三菱电机自动化生产的Q2大型PLC进行分布式控制，各个部分在控制系统中分工明确，整个控制系统具有一定的复杂性。
因此，刀盘的驱动系统以及控制系统必须具有高可靠性和良好的操作性能。
通过使用GX Developer 和GT Designer2进行联合仿真可以很好地克服整套大型设备难以开展调试、学习、检查等工作的缺点。
1刀盘驱动系统分类刀盘驱动系统是盾构机的主要系统之一, 分析盾构机刀盘驱动系统液压驱动方式和电驱动方式, 并对两种驱动方式进行了优缺点比较,结果如表1-1所示。
表1-1 驱动方式优缺点对比表驱动形式特点电机驱动能源使用效率高，噪音小，价格上比液压驱动具有优势，但是在前盾中占用空间比较大。
液压驱动起动力矩大，容易同步控制，效率低，噪音高。
前盾内空间宽敞，后续台车配套设备所占空间比较大。
虽然液压控制在控制精度以及起动转矩方面有一定的优势，但是随着异步电机变频控制技术的发展和完善，在刀盘驱动中使用电机驱动技术更加符合生产和设备使用和维护实际情况。
刀盘采用电机驱动将会越来越普遍。
2刀盘电驱动分析电驱动方式分为单速电机驱动方式、双速电机驱动方式和变频电机驱动方式。
单速电机驱动方式不能调节速度，近年来在投入和功能的比较上，越来越缺乏竞争力，因此较少使用。

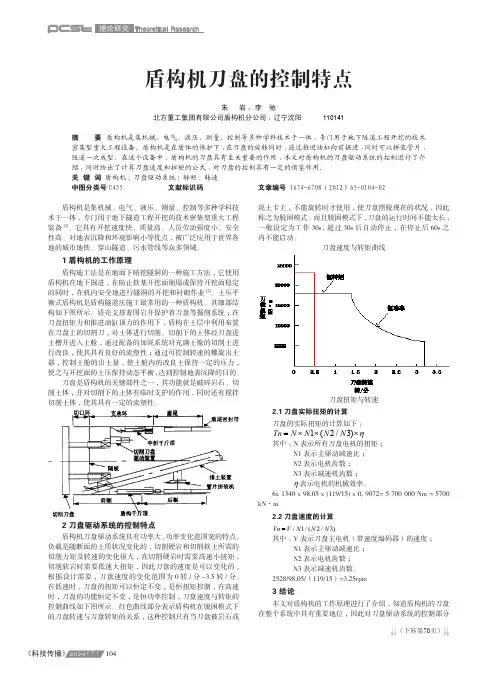

盾构机刀盘的控制特点
其中 ：N 表示所有刀盘电机的扭矩 ； N1 表示主驱动减速比 ； N2 表示电机齿数 ； N3 表示减速机齿数 ； η 表示电机的机械效率。
6x 1340 x 98.05 x (119/15) x 0, 9072= 5 700 000 Nm = 5700 kN·m
