电力系统自动化--总复习
电力系统自动化复习资料(总结)
1、同步发电机的并列方法可分为准同期并列和自同期并列两种.2、脉动电压含有同期合闸所需的所有信息:电压幅值差、频率差和合闸相角差。
对同步发电机的励磁进行控制,是对发电机的运行实行控制的重要内容之一。
3、同步发电机励磁系统一般由励磁功率单元和励磁调节器两个部分组成.4、整个励磁自动控制系统是由励磁调节器、励磁功率单元、发电机构成的一个反馈控制系统。
5,发电机发出的有功功率只受调速器控制,与励磁电流的大小无关.6,与无限大容量母线并联运行的机组,调节它的励磁电流可以改变发电机无功功率的数值。
7,同步发电机的励磁自动控制系统还负担着并联运行机组间无功功率合理分配的任务。
8,电力系统的稳定分为静态稳定和暂态稳定两类。
9,发电机励磁电流的变化只是改变了机组的无功功率和功率角δ值的大小。
交流主励磁机的频率机,其频率都大于50Hz,一般主励磁机为100Hz,有实验用300Hz以上。
10,他励交流励磁机系统的主副励磁机的频率都大于50Hz ,只励磁机的频率为100Hz ,副励磁机的频率一般为500Hz ,以组成快速的励磁系统。
其励磁绕组由本机电压经晶闸管整流后供电。
11,静止励磁系统,由机端励磁变压器供电给整流器电源,经三相全控整流桥直接控制发电机的励磁。
12,交流励磁系统中,如果采用了晶闸管整流桥向转子供应励磁电流时,就可以考虑用晶闸管的有源逆变特性来进行转子回路的快速灭磁。
13,交流励磁系统中,要保证逆变过程不致“颠覆”,逆变角β一般取为 40· ,即α取 140·,并有使β不小于 30·的限制元件。
14,励磁调节器基本的控制由测量比较,综合放大,移相触发单元组成。
15,综合放大单元是沟通测量比较单元与移相触发单元的一个中间单元 . 16,输入控制信号按性质分为:被调量控制量(基本控制量),反馈控制量(为改善控制系统动态性能的辅助控制),限制控制量(按发电机运行工况要求的特殊限制量)。

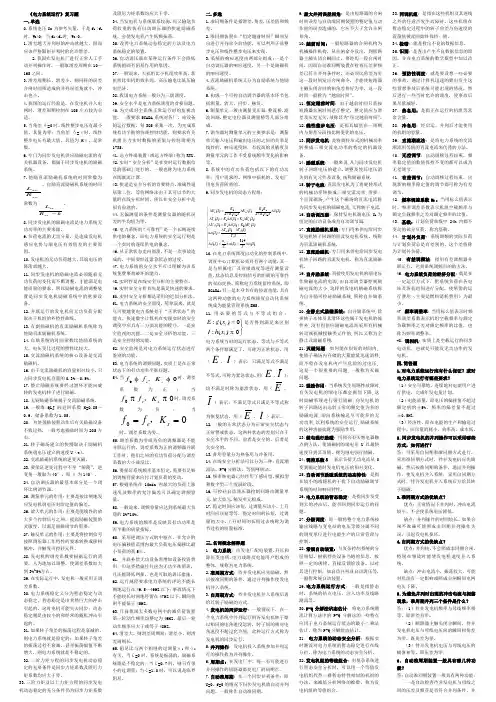

7098电力系统自动化总复习题
《电力系统运行》复习题 一.单选0.系统电压Ux 为参考矢量,于是f f >f x 时,W S >0;当f f <f x 时, W S >0。
1.滑差越大并列时的冲击就越大,因而应该严格限制并列时的允许滑差。
2.我国在发电机厂进行正常人工手动并列操作时,一般取滑差周期在10—16S 之间。
3.滑差周期长,滑差小,则同样的误差合闸时间所造成的并列误差角就小,冲击也小。
4.我国的运行经验是,在发电机并入电网时,滑差周期控制在10S 左右较为合适。
5.当角差δ=0时,线性整步电压有最小值,其值为零;当角差δ=π时,线性整步电压有最大值,其值为K π,是常数。
6.专门为同步发电机供应励磁电流的有关机器设备,都属于同步发电机的励磁系统。
7.他励直流励磁机系统的时间常数为L L L L R L ,自励直流励磁机系统的时间常数为kR L L L L L-。
8.同步发电机的励磁电流是电力系统无功功率的主要来源。
9.负荷电流的无功分量,是造成发电机感应电势与端电压有效值差的主要原因。
10.发电机的无功负荷越大,其端电压的降落就越大。
11.同步发电机的励磁电流必须随着无功负荷的变化而不断调整,才能满足电能质量的要求,所以励磁电流的调整装置是同步发电机励磁系统中的重要设备。
12.并联运行的发电机间无功负荷分配取决于机组的外特性曲线。
13.有副励磁机的直流励磁机系统称为他励直流励磁机系统。
14.自励系统的时间常数比他励系统的大,电压变化过程的惯性比较大。
15.交流励磁机系统的核心设备是交流励磁机。
16.由于交流励磁机的容量相对较小,只占同步发电机容量的0.3%~0.5%。
17.静止励磁系统要经过滑环才能向旋转的发电机转子进行励磁。
18.无刷励磁系统属于交流励磁系统。
19.一般取QLJ 的返回系数K=0.85~0.9,储备系数为1.05。
20.为使强励装置动作后有关励磁设备不致过热,一般考虑强励时间为20S 左右。

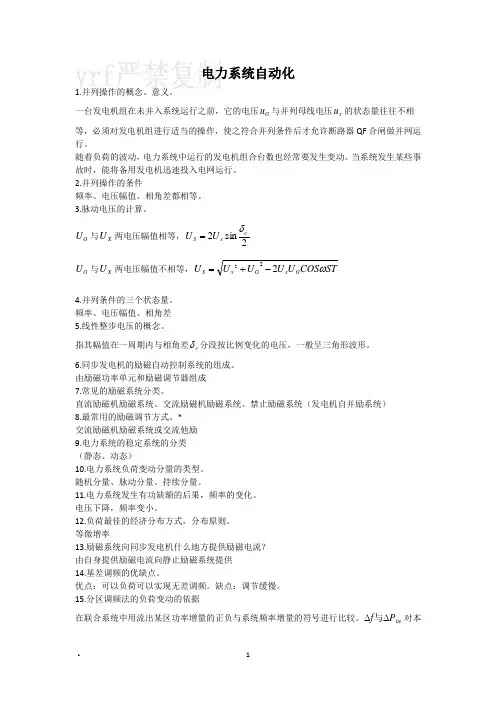

电力系统自动化复习
电力系统自动化1.并列操作的概念、意义。
一台发电机组在未并入系统运行之前,它的电压G u 与并列母线电压x u 的状态量往往不相等,必须对发电机组进行适当的操作,使之符合并列条件后才允许断路器QF 合闸做并网运行。
随着负荷的波动,电力系统中运行的发电机组合台数也经常要发生变动。
当系统发生某些事故时,能将备用发电机迅速投入电网运行。
2.并列操作的条件频率、电压幅值、相角差都相等。
3.脉动电压的计算。
G U 与X U 两电压幅值相等,2sin 2ex S U U δ=G U 与X U 两电压幅值不相等,ST COS U U U U U G x G x S ω222-+=4.并列条件的三个状态量。
频率、电压幅值、相角差5.线性整步电压的概念。
指其幅值在一周期内与相角差e δ分段按比例变化的电压,一般呈三角形波形。
6.同步发电机的励磁自动控制系统的组成。
由励磁功率单元和励磁调节器组成7.常见的励磁系统分类。
直流励磁机励磁系统、交流励磁机励磁系统、禁止励磁系统(发电机自并励系统)8.最常用的励磁调节方式。
*交流励磁机励磁系统或交流他励9.电力系统的稳定系统的分类(静态、动态)10.电力系统负荷变动分量的类型。
随机分量、脉动分量、持续分量。
11.电力系统发生有功缺额的后果,频率的变化。
电压下降,频率变小。
12.负荷最佳的经济分布方式,分布原则。
等微增率13.励磁系统向同步发电机什么地方提供励磁电流?由自身提供励磁电流向静止励磁系统提供14.基差调频的优缺点。
优点:可以负荷可以实现无差调频。
缺点:调节缓慢。
15.分区调频法的负荷变动的依据在联合系统中用流出某区功率增量的正负与系统频率增量的符号进行比较。
tie P f ∆∆与对本区域异号,对外负荷同号16.有功电源和无功电源分别包含什么?有功电源:发电机。
无功电源:同步发电机、同步调相机、并联电容器、SVC。
17.电力系统主要控制电压的方法及电压的控制措施。
u。

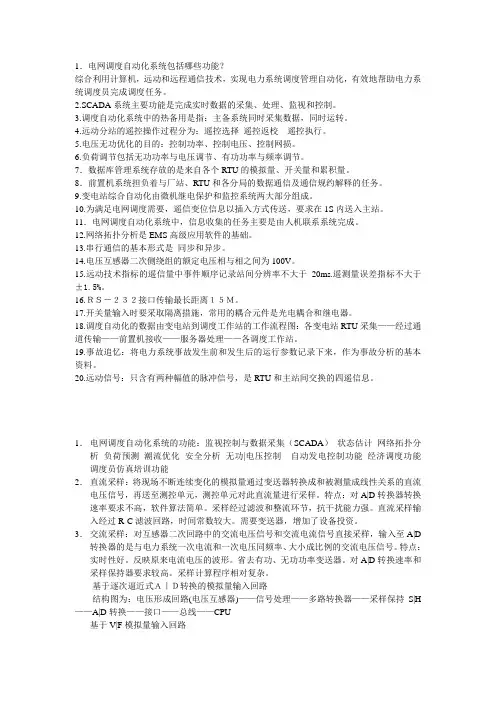

电力系统自动化复习资料
1.电网调度自动化系统包括哪些功能?综合利用计算机,远动和远程通信技术,实现电力系统调度管理自动化,有效地帮助电力系统调度员完成调度任务。
2.SCADA系统主要功能是完成实时数据的采集、处理、监视和控制。
3.调度自动化系统中的热备用是指:主备系统同时采集数据,同时运转。
4.远动分站的遥控操作过程分为:遥控选择遥控返校遥控执行。
5.电压无功优化的目的:控制功率、控制电压、控制网损。
6.负荷调节包括无功功率与电压调节、有功功率与频率调节。
7.数据库管理系统存放的是来自各个RTU的模拟量、开关量和累积量。
8.前置机系统担负着与厂站、RTU和各分局的数据通信及通信规约解释的任务。
9.变电站综合自动化由微机继电保护和监控系统两大部分组成。
10.为满足电网调度需要,遥信变位信息以插入方式传送,要求在1S内送入主站。
11.电网调度自动化系统中,信息收集的任务主要是由人机联系系统完成。
12.网络拓扑分析是EMS高级应用软件的基础。
13.串行通信的基本形式是同步和异步。
14.电压互感器二次侧绕组的额定电压相与相之间为100V。
15.远动技术指标的遥信量中事件顺序记录站间分辨率不大于20ms.遥测量误差指标不大于±1.5%。
16.RS-232接口传输最长距离15M。
17.开关量输入时要采取隔离措施,常用的耦合元件是光电耦合和继电器。
18.调度自动化的数据由变电站到调度工作站的工作流程图:各变电站RTU采集——经过通道传输——前置机接收——服务器处理——各调度工作站。
19.事故追忆:将电力系统事故发生前和发生后的运行参数记录下来,作为事故分析的基本资料。
20.远动信号:只含有两种幅值的脉冲信号,是RTU和主站间交换的四遥信息。
1.电网调度自动化系统的功能:监视控制与数据采集(SCADA)状态估计网络拓扑分析负荷预测潮流优化安全分析无功|电压控制自动发电控制功能经济调度功能调度员仿真培训功能2.直流采样:将现场不断连续变化的模拟量通过变送器转换成和被测量成线性关系的直流电压信号,再送至测控单元,测控单元对此直流量进行采样。

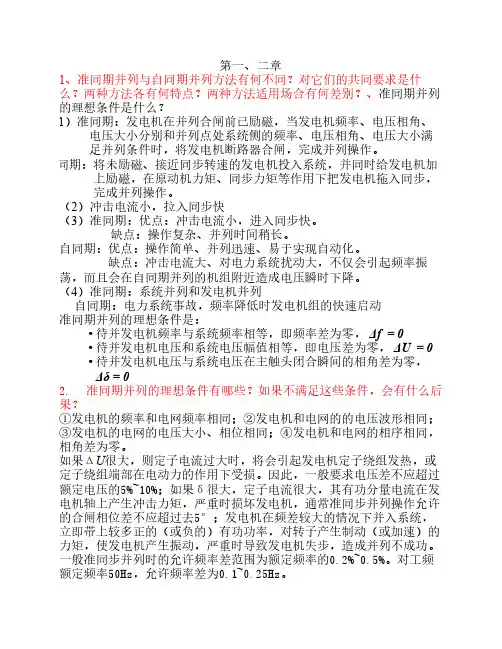

电力系统自动化复习资料
第一、二章1、准同期并列与自同期并列方法有何不同?对它们的共同要求是什么?两种方法各有何特点?两种方法适用场合有何差别?、准同期并列的理想条件是什么?(1)准同期:发电机在并列合闸前已励磁,当发电机频率、电压相角、电压大小分别和并列点处系统侧的频率、电压相角、电压大小满足并列条件时,将发电机断路器合闸,完成并列操作。
自同期:将未励磁、接近同步转速的发电机投入系统,并同时给发电机加上励磁,在原动机力矩、同步力矩等作用下把发电机拖入同步,完成并列操作。
(2)冲击电流小,拉入同步快(3)准同期:优点:冲击电流小,进入同步快。
缺点:操作复杂、并列时间稍长。
自同期:优点:操作简单、并列迅速、易于实现自动化。
缺点:冲击电流大、对电力系统扰动大,不仅会引起频率振荡,而且会在自同期并列的机组附近造成电压瞬时下降。
(4)准同期:系统并列和发电机并列自同期:电力系统事故,频率降低时发电机组的快速启动准同期并列的理想条件是:• 待并发电机频率与系统频率相等,即频率差为零,Δf = 0• 待并发电机电压和系统电压幅值相等,即电压差为零,ΔU = 0• 待并发电机电压与系统电压在主触头闭合瞬间的相角差为零,Δδ = 02. 准同期并列的理想条件有哪些?如果不满足这些条件,会有什么后果?①发电机的频率和电网频率相同;②发电机和电网的的电压波形相同;③发电机的电网的电压大小、相位相同;④发电机和电网的相序相同,相角差为零。
如果ΔU很大,则定子电流过大时,将会引起发电机定子绕组发热,或定子绕组端部在电动力的作用下受损。
因此,一般要求电压差不应超过额定电压的5%~10%;如果δ很大,定子电流很大,其有功分量电流在发电机轴上产生冲击力矩,严重时损坏发电机,通常准同步并列操作允许的合闸相位差不应超过去5°;发电机在频差较大的情况下并入系统,立即带上较多正的(或负的)有功功率,对转子产生制动(或加速)的力矩,使发电机产生振动,严重时导致发电机失步,造成并列不成功。

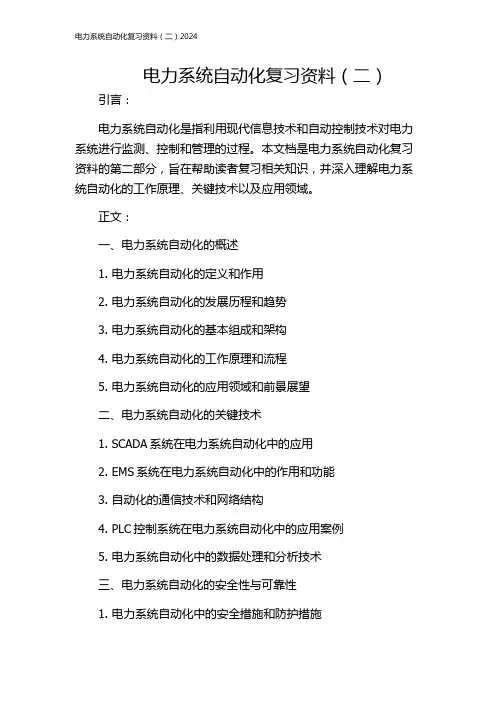

电力系统自动化复习资料(二)2024
电力系统自动化复习资料(二)引言:电力系统自动化是指利用现代信息技术和自动控制技术对电力系统进行监测、控制和管理的过程。
本文档是电力系统自动化复习资料的第二部分,旨在帮助读者复习相关知识,并深入理解电力系统自动化的工作原理、关键技术以及应用领域。
正文:一、电力系统自动化的概述1. 电力系统自动化的定义和作用2. 电力系统自动化的发展历程和趋势3. 电力系统自动化的基本组成和架构4. 电力系统自动化的工作原理和流程5. 电力系统自动化的应用领域和前景展望二、电力系统自动化的关键技术1. SCADA系统在电力系统自动化中的应用2. EMS系统在电力系统自动化中的作用和功能3. 自动化的通信技术和网络结构4. PLC控制系统在电力系统自动化中的应用案例5. 电力系统自动化中的数据处理和分析技术三、电力系统自动化的安全性与可靠性1. 电力系统自动化中的安全措施和防护措施2. 电力系统自动化中的故障检测和故障恢复3. 电力系统自动化中的备份和容错机制4. 电力系统自动化的可靠性评估和优化方法5. 电力系统自动化的应急预案和应对措施四、电力系统自动化的经济性与智能化1. 电力系统自动化的经济效益和节能减排2. 电力系统自动化中的负荷预测和优化调度3. 电力系统自动化中的能源管理和智能配电4. 电力系统自动化中的数据挖掘和机器学习5. 电力系统自动化中的智能感知和智能决策五、电力系统自动化的挑战与展望1. 电力系统自动化面临的技术挑战和难题2. 电力系统自动化的国内外发展现状和差距分析3. 电力系统自动化的可持续发展和研究方向4. 电力系统自动化中的人才培养和技术创新5. 电力系统自动化的展望和应用前景总结:本文档综述了电力系统自动化的基本概念、关键技术、安全性与可靠性、经济性与智能化以及面临的挑战与展望。
电力系统自动化的发展将会进一步推动电力行业的现代化和智能化,提高电网的安全稳定运行,并促进能源的高效利用和可持续发展。
《电力系统自动化》复习较完整版
复习提纲1.什么是发电机的并列运行?同步发电机的并列操作分为哪两种,各自的定义及适用的情况?进行自动准同期并列应该满足的条件?并列运行:在一个电力系统中并列运行的各发电机转子都以相同的电角速度运转,转子间的相对角差不超过允许值。
并列操作分为:将一台发电机组用准同期的方式并入电厂母线(发电机欲与母线并列运行);将电力系统的两部分用准同期的方式并入电厂母线(系统两部分要同步运行)。
自动准同期并列运行满足条件:待并发电机和母线的频率相等;待并发电机与母线电压间的瞬时相角差为零;待并发电机与母线电压幅值相等。
(滑差、角差、压差为零)2.恒定越前时间的含义?数值角差的含义?线性整步电压的定义及物理意义?线性整步电压如何对滑差和压差进行检查?恒定越前时间:自动准同期装置在压差和频差已符合并列条件时,必须在角差为零的时刻前发出合闸命令使断路器主触头闭合瞬间的相角差恰好为零,这时间称为越前时间,由于该时间只需按断路器的合闸时间进行整定,与滑差压差无关。
数值角差:在有滑差的情况下,母线电压与发电机电压间的相角差,其可以预报,有积分预报法和微分预报法。
线性整步电压:其幅值在同一周期内与角差分段按比例变化的电压。
线性整步电压对滑差和压差进行检查:利用触发器翻转的先后次序来检测并列时滑差的条件;由电压差测量回路和电压比较器来检查电压差。
3.微机自动准同期装置的合闸原理?模拟式自动准同期装置的合闸原理?(了解框图)4.发电机同期操作实验的注意事项?解列的步骤?数据分析。
5.什么是同步发电机的励磁电流?同步发电机励磁控制系统的任务有哪些?对励磁系统的基本要求有哪些?同步发电机励磁电流:产生直流磁场的直流电流。
同步发电机励磁控制系统的任务:电压控制;控制无功功率的分配;提高同步发电机并联运行的可靠性;改善电力系统的运行条件;水轮发电机组要求强行减磁。
对励磁系统的基本要求:有足够的调整容量;有很快的响应速度;有很高的运行可靠性。
电力系统自动化复习题
一、单选题(一)、同步发电机的自动准同期1.自动准同期装置的功能不包括如下哪条:A.调整待并发电机电压的频率B.调整待并发电机电压的幅值C.调整待并发电机电压的初相角D.调整发变组变压器的分接头2.同步发电机准同期并列操作的理想条件是:A.待并发电机端电压的频率、幅值和相位都等于其他发电机B.待并发电机端电压幅值等于其额定电压C.待并发电机端电压的频率、幅值和相位等于同期点处系统电压D.待并发电机端电压幅值等于同期点处系统电压幅值3.自动准同期装置中当频率差值非常接近于零时:A.此时合闸对待并发电机的有功冲击接近于零B.此时合闸待并发电机能直接进入同步运行状态C.此时应发增速信号,使频率差值稍微增大D.此时应保持当前状况不变,等待合闸时机4.当待并发电机端电压和系统电压幅值不相等时,并列断路器合闸瞬间待并发电机所受的冲击为:A. 有功冲击B. 无功冲击C. 有功冲击和无功冲击5.自动准同期装置中关于线性整步电压有:A. 线形整步电压的幅值与频率差值成正比B. 线形整步电压的周期与频率差值成反比C. 线形整步电压与频率差值无关(二)、同步发电机的励磁自动控制1.直流励磁机系统不能用在100MW以上发电机组上,为什么?A.直流励磁机系统反应速度慢B.直流励磁机系统不够安全可靠C.直流励磁机系统容量不够D.直流励磁机系统有可控硅整流,比较复杂2.自励式和他励式励磁机系统的区别是:A.自励式有副励磁机B.他励式有副励磁机C.自励式调整容量大D.他励式调整容量大3.电压响应比是下列那个工作过程的重要要指标:A.灭磁过程B.调速过程C.强励过程D.准同期过程4.无刷励磁系统是如何实现消除电刷的?:A.采用了发电机自励方式来提供励磁电流B.副励磁机采用了先进的电力电子整流元件来提供励磁电流C.主励磁机采用磁极静止、电枢旋转的结构D.副励磁机采用磁极静止、电枢旋转的结构5.两台并联运行的机组之间无功功率的增量按下列哪种规律分配?A.与机组的容量成正比B.与机组的容量成反比C.与机组的原料消耗成反比D.与机组的无功特性的调差系数成反比6.具有自并励励磁系统的同步发电机灭磁方法是?A.通过向转子绕组并联电阻来灭磁B.通过向转子绕组串联快速灭磁开关来灭磁C.利用可控硅整流桥的逆变工作方式来灭磁D.通过向转子绕组串联电阻来灭磁7.在微机型励磁调节器中,一般采用什么控制算法A.比例控制B.比例微分控制C.比例积分控制D.比例微分积分控制8.同步发电机励磁控制系统的任务不包括:A.提高同步发电机并联运行的稳定性B.在某些事故发生时进行强行励磁C.在某些事故发生时进行快速灭磁D.保持电网频率的稳定9.下列哪项不是发电机强行励磁的作用?A.改善异步电动机的自启动条件B.提高继电保护装置工作的正确性C.避免发电机内部产生危险的过电压D.提高发电机端电压10.下列哪项是发电机快速灭磁的作用?A.提高继电保护装置工作的正确性B.改善异步电动机的自启动条件C.避免发电机内部产生危险的过电压D.提高发电机端电压11.自励式和他励式励磁机系统的区别是:A.自励式只能用于直流励磁机系统B.他励式只能用于直流励磁机系统C.自励式响应速度快D.他励式响应速度快(三)、励磁自动控制系统的动态特性1.PSS的作用是:A.使系统具有负阻尼B.使系统具有正阻尼C.提高暂态稳定D.提高励磁速度(四)、电力系统自动调频1.发电厂内各调频机组间有功功率的经济分配原则是:A.按机组容量成正比分配B.按机组的功率调差系数成反比分配C.按机组的损耗相等的原则分配D.按机组的损耗微增率相等的原则分配2.关于电网频率,下列说法正确的是:A.调节频率等同于调节发电机组的转速B.电网在稳态运行时各部分的频率之间有一定差异C.电网频率的变化原因主要是汽轮机出力在变化D.增加发电机励磁电流可以改变系统频率3.由多个区域联合而成的电力系统调频时如何判断负荷的变动发生在哪个区域?A.当频率偏差和联络线上功率的偏差同为正值或同为负值时,负荷变动发生在本区域内B.当频率偏差和联络线上功率的偏差同为正值或同为负值时,负荷变动发生在外区域内C.联络线上功率的偏差为正值时,负荷变动发生在外区域内D.频率偏差为正值时,负荷变动发生在外区域内4.负荷的频率调节效应是指A.当频率上升时,负荷增大,起到了稳定频率的作用B.当频率下降时,负荷增大,起到了稳定频率的作用C.当频率变化时,负荷不变,起到了稳定频率的作用D.当频率变化时,负荷变化不确定5.下列各项哪个不是利用频率偏差的积分作为输入量来调频的方式的优点?A.对频率的变化反应灵敏B.多个发电厂可以同时开始调频C.能够保持频率的积累误差很小D.按比例分配有功负荷6.调频与有功功率控制之间的关系是:A.系统频率的变化是由于发电机的有功负荷功率与原动机输入功率之间失去平衡所至B.发电机转速越快,其输出的有功功率越多C.保持频率不变的根本方法是合理分配有功功率7.在调速器的调节作用下,发电机输出有功和频率之间的关系是:A.频率下降时有功输出减小B.频率下降时有功输出增大C.有功输出增大时频率上升D.有功输出改变时频率不变8.由多个区域联合而成的电力系统根据什么量来调频?A. 频率的偏差B. 联络线上功率的偏差C. 频率的偏差和联络线上功率的偏差(五)、电力系统低频自动减负荷1.低频减负荷装置特殊级的动作时限A.大于系统频率时间常数B.小于系统频率时间常数C.等于系统频率时间常数D.不确定2.自动减负荷装置的工作原理是什么?A.按频率分级切除负荷B.按系统发生的功率缺额一次性切除负荷C.按频率的下降速度分级切除负荷D.按电压分级切除负荷3.电力系统中,一般要求频率瞬时值不能低于A.49HzB.47HzC.45HzD.44Hz4.自动减载装置中特殊轮(后备轮)的作用是:A. 当一些轮因各种干扰未正常启动时作为后备B. 当系统频率逐渐稳定在较低频率而未达到正常轮启动条件时作为补充C. 当频率下降过快时用来加速切除负荷的5.自动减载装置中特殊轮(后备轮)与正常轮的区别是:A. 特殊轮有时间延迟B. 特殊轮动作频率较低C. 特殊轮动作后所切除的负荷较大二、多选题(一)、同步发电机的自动准同期1.同步发电机组的并列操作的原则是:A. 并列操作时间应尽量短B. 并列断路器合闸时,对待并发电机组的冲击应尽量小C. 机组并入系统后应能够迅速进入同步运行状态2.自动准同期装置中恒定越前时间的大小与哪些因素有关?A. 自动准同期装置的延迟时间B. 同期断路器的合闸时间C. 发电机的转速3.自动准同期装置中线性整步电压与哪些因素有关?A. 待并发电机端电压的频率B. 待并发电机端电压的幅值C. 待并发电机端电压的初相角(二)、同步发电机的励磁自动控制1.同步发电机励磁电流的变化影响下列哪些量的变化?A.发电机的端电压B.发电机的无功功率输出C.发电机的有功功率输出D.电力系统的频率2.同步发电机励磁自动控制有哪些作用?A.维持电网电压稳定B.进行并联运行机组间无功功率的合理分配C.维持电网频率稳定D.进行并联运行机组间有功功率的合理分配3.继电强励的主要指标是:A.电压响应比B.顶值电压C.反应灵敏度D.反应准确度4.关于发电机无功调节特性,下列说法正确的是:A.无功调节特性反映发电机端电压与输出无功电流的关系B.无功调节特性反映发电机励磁电流与输出无功电流的关系C.无功调节特性就是调压器的工作特性D.无功调节特性是调压器、励磁机和发电机工作特性的合成5.关于发电机无功调节特性,下列说法正确的是:A.一般情况下,该特性对应一条下倾的直线B.调差系数是该特性的重要表征参数C.一般情况下,该特性对应一条水平的直线D.调差系数是该特性的唯一表征参数6.对发电机无功调节特性进行调整的目的是:A.当发电机投入运行时,能平稳地改变无功负荷B.调整并联发电机组之间无功负荷的分配C.当发电机投入运行时,能平稳地改变有功负荷D.调整并联发电机组之间有功负荷经济分配(三)、励磁自动控制系统的动态特性(四)、电力系统自动调频1.自动调频的技术方案不能借鉴自动调压的技术方案的原因是:A.调频与运行费用的关系非常密切,调频时要考虑经济性B.调频必须集中进行,而不能在各发电厂各自进行C.自动调压的技术方案不能满足调频的精度要求2.关于调速器,下列说法正确的是:A. 机械式调速器受磨擦力的影响,存在失灵区B. 调速器能够将频率稳定在50HzC. 调速器不能将频率稳定在50HzD. 调速器对频率的调节称为一次调频3.关于发电机的功率频率特性,下列说法正确的是:A. 发电机的功率和频率特性指由于频率变化而引起发电机输出功率变化的关系B. 当仅考虑调速器的作用时,发电机功率频率特性可以用一条倾斜的直线来表示C. 该特性所对应的曲线的倾斜程度用功率调差系数来表征4.调频系统的主要任务是:A. 维持系统的频率在额定值B. 将有功负荷在并联机组间进行经济分配C. 将无功负荷在并联机组间进行经济分配5.关于调频器,哪些说法正确?A. 调频器独立于调速器,单独对频率进行调节B. 调频器通过调整调速器的整定机构来实现对频率的调节C. 当调频器动作时,发电机的功率频率特性曲线会发生相应的平移D. 当调频器动作时,发电机的功率频率特性曲线的斜率会发生相应的改变6.关于调速器,下列说法正确的是:A. 机械式调速器受磨擦力的影响,存在失灵区B. 调速器能够将频率稳定在50HzC. 调速器不能将频率稳定在50HzD. 调速器对频率的调节称为一次调频(五)、电力系统低频自动减负荷1.低频减载装置中系统最大功率缺额是如何计算的?A. 按系统中断开最大容量的机组来考虑B. 按断开发电厂高压母线来考虑C. 按系统解列后各区最大缺额之和来考虑2.按频率自动减载装置的缺点是:A. 当频率下降过快时,可能来不及制止频率的下降B. 当发生不同的功率缺额时,不能保证每次都能将频率恢复到预定范围内C. 由于各变电所离故障点距离不相等,频率下降的速度也不相等,从而分散安装在各变电站里的减载装置的各轮不能严格按次序动作三、判断题(一)、同步发电机的自动准同期1.自动准同期并列的特点是首先发电机投入电网,然后加励磁电流。
电力系统自动化复习
第一节 运行电压的有关问题
电能质量指标:电压、频率和波形
1.频率合格是整个系统发送与消耗的有功功率平衡 的问题。 2.电压质量主要与系统的无功功率平衡问题有功, 在某些情况下已经成为有功功率传输的资源和条 件。 电力系统的电压资源:同步发电机。 励磁系统的运行,建立起内电势,发电机就有了 端电压。
1.分段备自投
分段备自投逻辑: 方式1:I母失压,I线无 流,II母有压,切除I线 开关,合上分段开关。 方式2:II母失压,II线无 流,I母有压,切除II线 开关,合上分段开关。 检无流的目的:防止TV 断线。增加可靠性。
2.进线备自投2(带分段开关)
进线备自投2逻辑: 方式1:母线失压,I线无 流,II线有压,切除I线 开关,合上II线开关。 方式2:母线失压,II线 无流,I线有压,切除II 线开关,合上I线开关。 分段开关的方式考虑: 线路负载? 主变负载?
2.进线备自投2(带分段开关)
进线备自投2逻辑: 方式3:母线失压,I线无流, II线有压,切除分段开关, 切除I线开关,合上II线开 关,合上分段开关。 方式4:母线失压,II线无流, I线有压,切除分段开关, 切除II线开关,合上I线开 关,合上分段开关。 合上分段开关之前可以考虑 先进行潮流计算,判断线 路是否过载。
三、频率调节问题
1.频率特性:全局、负荷频率特性和频率动 态特性 2.正常的频率调节:有差调频、无差调频、 分区调频、负荷的经济分配 3.事故的频率调节:低频减载 4.AGC
备自投
1.分段备自投 2.线路备自投 3.闭锁条件
小电流接地选线
1.不接地系统接地选线 2.经消弧线圈接地的小电流接地系统接地选 线:5次谐波,有功分量
电力系统自动化总复习资料
《电力系统自动化》总复习1、电力系统自动化的概念自动化:工业上的自动化,是指用以替代人工而自动工作的技术措施。
电力系统:是由电力系统的基础元件,如:同步发电机,升、降压变压器,高、低压输电线路,开关以及形形式式的用电负荷等,按一定规律连接而成的既复杂又庞大的系统。
电力系统自动化:是指在电力系统中实施的替代人工自动工作的各种技术措施。
电力系统自动化是指应用各种具有自动检测、决策和控制功能的装置系统,通过信号系统和数据传输系统对电力系统各元件、局部系统或全系统进行就地或远方的自动监视、调节和控制,保证电力系统安全、可靠、经济运行和向电力用户提供合格的电能。
2、电力系统自动化的主要任务目标:安全、可靠、经济保障电网安全、稳定、正常运行和对电力用户安全可靠供电。
保证电能质量,保持频率、电压、波形合格。
按照公平、公正的原则合理安排发电,实现发电资源的优化利用。
3、现代电力系统的构成高电压:交流:500kV,750kV,1000kV;直流:±500kV,±800kV,±1000kV。
大机组:600MW, 1000MW, 1250MW。
大电网:区域联网规模越来越大。
电源类型多:火电、水电、核电、风电、太阳能、潮汐、生物发电等。
4、电力系统运行控制的特点电力系统是由发电厂、变电站、输/配电线路和用户组成的最典型的大系统,其跨越地域非常广阔。
现代电力系统中各个环节联系紧密,任一环节发生事故都会在短时间内影响到大量电力用户,造成很大的经济损失。
电力系统运行控制的目标:安全、可靠、优质、经济5、电力系统自动化的重要性电力系统的监视和控制必须借助自动化装置(系统)来完成。
实现电力系统自动化,是保证电力系统安全、可靠、经济运行和向电力用户提供合格的电能的最有效技术手段。
控制管理电力系统需要监视和控制多种参数,包括系统频率、节点电压、线路电流、功率等。
6、我国目前的电网状况特点:大电网、大电厂、大机组、高电压输电、高度自动控制装机容量超过2000MW,电网11个。
电力系统自动化--总复习
电力系统自动化
上海交大继续教育学院
总复习
第四章:
1. 电力系统调度的主要任务有哪些? 2. 电力系统实行分级调度、分区调度的意义。 4. 调度自动化的“三遥”是指什么? 5. 调度中心计算机必须具有的两个功能:SCADA与协调 6. 什么是能量管理系统(EMS)?其主要功能是什么? 7. 简单分析SCADA系统的软件逻辑构成。 8. 调度中心为何采用双机配置系统?备用机的作用是什么?
上海交大继续教育学院
总复习
谢谢!
上海交大继续教育学院
电力系统自动化
Hale Waihona Puke 2. 发电机自动准同期装置的功能是什么? 答:发电机自动准同期装置具有两个功能,(1)自动检查待并发电机与母线 之间的压差及频差是否符合并列条件,并在满足两个条件后,能自动地提 前发出合闸脉冲,使断路器主触头在相角差为零的瞬间闭合。(2)是当压 差、频差不合格时,能对待并发电机自动进行均压、均频,以加快进行自 动并列的过程。
2、等值网络法的作用是什么? 答:等值网络法保留待研究系统的全部网络结构,而对外部系统则进行尽可能的 简化。外部系统的节点数与线路数目都比待研究系统大很多,所以等值网络法可 以大大降低安全分析中导纳矩阵的阶数与状态变量的维数,很有利于减少计算机 的容量和提高每次分析运算的速度。
3、什么是能量管理系统(EMS)?其主要功能? 答: 具有电力系统监控,即SCADA,及自身还具有协调功能的电力系统调度自动 化称为能量管理系统(EMS)。EMS是电网调度自动化系统(含硬,软件)的总称。 主要功能包括数据收集与监控(SCADA),与协调功能等。
电力系统自动化
总复习
作业一:
1.同步发电机自动准同期的理想条件。 答:发电机自动准同期必须满足三个条件:(1) 待并发电机频率与母线频 率相等,即滑差(频差)为零;(2) 断路器主触头闭合瞬间,待并发电机 电压与母线电压间的瞬时相角差为零,即角差为零;(3) 待并发电机电压 与母线电压的幅值相等,即压差为零。
电力系统自动化复习资料(合集五篇)
电力系统自动化复习资料(合集五篇)第一篇:电力系统自动化复习资料电力系统自动化复习资料一、名词解释(共5道题,每题4分,总分20分)1电力系统经济运行2.准同期并列3.强行励磁4.负荷的调节效应5.频率调差系数二、简答题(共12道题,每题5分,总分60分)1电力系统自动化包括哪些主要内容?2准同步并列的条件有哪些?如果不满足这些条件,会有什么后果?为什么要在δ=00之前提前发合闸脉冲?3.同步发电机的励磁系统有哪几类?4.何谓三相全控整流桥的逆变?实现逆变的条件是什么?5.频率降低较大时可能对电力系统造成什么危害?6在电力系统中,有了调速器对频率的一次调节,为什么还要引入调频器,进行二次调节?7描述积差调频法内容和特点?8电力系统的调压措施有哪些?9变电所综合自动化系统的结构主要分哪几种?各有什么特点10配电网自动化系统的基本结构是什么?11.自动低频减载的工作原理?12什么是负荷调节特性和发电机调节特性?电力系统频率特性?三、计算题(10分)某发电机采用自动准同期并列方式与系统进行并列,系统的参数为已归算到以发电机额定容量为基准的标么值。
一次系统的参数为:发电机交轴次暂态电抗Xq''为0.128;系统等值机组的交轴次暂态电抗与线路之和为0.22;断路器合闸时间为tQF 0.4s,它的最大可能误差时间为tQF的±20%;自动并列装置最大ih''.max=2IGE±0.05s误差时间为;待并发电机允许的冲击电流值为。
求允许合闸相角差δey、允许滑差ωsy与相应的脉动电压周期。
四、论述题(10分)结合你自己所了解的某一先进的电力系统自动化设备,简述一下其工作原理,谈谈你对电力系统自动化认识。
第二篇:电力系统自动化简答题(复习资料)1.统的主要作用:答:1电压控制2控制无功功率的分配3提高同步发电机并联运行的稳定性4改善电力系统的运行条件5水轮发电机组要求实现强行减磁2.无刷励磁系统的特点:1)无炭刷和滑环2)供电可靠性高3)励磁系统的响应速度慢4)励磁机与发电机同轴,电源独立,不受电力系统干扰5)具备高起始、响应持久、能有效地提高电力系统稳定性3.有差调频法的特点:1)各频机组同时参加调频,没有先后之分2)计划外负荷在调频机组间是按一定的比例分配的3)频率稳定值的偏差较大4.主导发电机法的特点:1)最终不存在频率偏差2)作用有先有后,缺乏“同时性”3)调频容量的不能充分利用,整个调频过程较为缓慢4)稳态特性比较好,动态特性不够理想5.自动发电控制系统四个基本任务和要求:1)使全系统的发电机输出功率和总负荷功率相匹配2)将电力系统的频率偏差调整到零,保持系统频率为额定值3)控制区域间联络线的交换功率与计划值相等,以实现各个区域内有功功率和负荷功率的平衡4)在区域网内各发电厂之间进行负荷的经济分配6.如何确定低频减载的首级动作频率和末级动作频率?1)、第一级启动频率:这个为事故的早期,频率下降不严重,因些启动值要高些一般整定为:48.5~49Hz ,在以水电厂为主的电力系统中,因水轮机调整速度较慢,因些常取48.5Hz.。
电力系统自动化复习资料
电力系统自动化复习资料一、电力系统的基本概念1、电力系统:由发电、输电、变电、配电和用电等环节组成的电能生产与消费系统。
2、电力系统的特点:(1)在空间上高度分布;(2)在时间上高度互补;(3)在功能上相互协调。
二、电力系统自动化的重要性及其发展1、电力系统自动化的重要性:(1)提高电力系统的运行效率;(2)保证电力系统的安全可靠;(3)实现电力系统的节能减排;(4)提升电力系统的服务质量。
2、电力系统自动化的发展历程:(1)第一阶段:以单项自动化为主要特征,如遥测、遥信、遥调等;(2)第二阶段:以多项自动化为主要特征,如调度自动化、变电自动化等;(3)第三阶段:以综合自动化为主要特征,如能量管理系统(EMS)、配电管理系统(DMS)等。
三、电力系统自动化的主要内容1、发电厂自动化:包括发电机组控制、水处理、煤处理等环节的自动化。
2、输电线路自动化:通过远程监控和故障诊断,实现输电线路的远程监控和故障排除。
3、变电站自动化:通过自动化设备实现变电站的远程监控和操作,提高变电站的运行效率。
4、配电自动化:通过自动化设备实现配电网络的远程监控和优化,提高供电质量和可靠性。
5、调度自动化:通过调度中心实现对电力系统的统一管理和调度,保障电力系统的稳定运行。
四、电力系统自动化的未来趋势1、数字化:随着数字化技术的发展,电力系统将逐渐实现全面数字化,包括数据采集、数据处理、数据分析等方面。
2、智能化:随着人工智能技术的发展,电力系统将逐渐实现智能化,包括智能预测、智能决策、智能控制等方面。
3、网格化:随着物联网技术的发展,电力系统将逐渐实现网格化,实现各个环节之间的紧密连接和协同工作。
电力系统自动化概述电力系统是由发电、输电、配电和用电等环节组成的电能生产与消费系统。
随着科技的发展,电力系统自动化已成为现代电力系统的核心组成部分,它涵盖了发电、输电、配电和用电等各个环节的自动化控制与优化管理。
一、电力系统自动化的基本概念电力系统自动化是指利用各种自动化设备与技术,对电力系统进行自动化控制、监测、保护与调度,以实现电力系统的安全、稳定、高效运行。
电力系统自动化期末复习
1、同期、准同期定义同步发电机的并列操作称为同期,以近于同步运行条件进行的并列操作称为准同期。
2、同步发电机并列的理想条件①待并发电机频率与母线频率相等,即滑差(频差)为零。
②断路器主触头闭合瞬间,待并发电机电压与母线电压间的瞬时相角差为零,即角差为零。
③待并发电机电压与母线电压的幅值相等,即压差为零。
3、结合微机自动准同期原理,论述微机式自动准同期如何实现压差、滑差检测。
微机同期与模拟同期用于检测滑差与压差的原理可以是相同的。
微机同期装置的电压差检测一般都比较简单,只需用整流滤波的方法,将U s 与U g 都变成相应的直流电压,然后使用模-数转换芯片,将其变成数值,送入微机的比较程序即可。
若差值在允许范围内,同期程序继续运行;若发现△U 超出允许范围,即立刻中断同期程序;同时也可以根据比较值的正、负,确定发电机应该增压还是减压。
1、电能质量指标:电压、频率、波形2、同步发电机励磁系统①直流励磁机系统:自励直流励磁机系统、他励直流励磁机系统 ②交流励磁机系统:自励交流励磁机系统、他励交流励磁机系统、无刷励磁系统 ③无励磁机的发电机自励系统(自并励系统)3、发电机转子磁场的建立及灭磁过程建立:在某些事故情况下,系统母线电压极度降低,这说明电力系统无功功率的缺额很大,为使系统迅速恢复正常,就要求有关的发电机转子磁场能够迅速增强,达到尽可能高的数值,以弥补系统无功功率的缺额。
灭磁:就是将发电机转子励磁绕组的磁场尽快地减弱到最小程度。
当然,最快的方式是将励磁回路断开,灭磁时,献给发电机转子绕组GEW 并联一灭磁电阻Rm ,然后再断开励磁回路。
灭磁过程中,转子绕组GEW 的端电压始终与Rm 两端的电压em 相等。
4.并列运行的同步发电机组的电压-无功电流外特性(下倾)同步发电机的感应电动势的有效值d E 与端电压的值g U 有如下关系d r g d X I U E +=δcos ,在正常情况下δ一般很小,即1cos ≈δ于是得到简单的代数式d r g d X I U E +≈,此式说明负荷电流的无功分量,是造成发电机感应电动势与端电压差值的主要原因,发电机的无功负荷越大,其端电压降落就越大。
电力系统自动化(095305)-复习资料
电力系统自动化(095305)一、单选题1 、三相全控桥式整流电路在90°<a<180°时,工作在()状态。
A.为发电机提供励磁电流B.整流C.交流变直流D.逆变参考答案:C答案解析:无2 、电力系统频率低于额定频率运行时,反映电力系统的()。
A.有功功率供过于求B.有功功率供不应求C.无功功率供过于求D.无功功率供不应求答案解析:无3 、线性整步电压的周期Td与发电机和系统之间的频率差ωd()。
A.有时无关B.无关C.成正比关系D.成反比关系参考答案:D答案解析:无4 、不考虑励磁调节器作用,下列励磁方式具有强励功能()。
A.自励式B.他励式C.自复励D.自并励答案解析:无5 、准同期并列条件中的电压差条件,是指断路器两侧电压的()。
A.矢量差的模B.矢量差C.幅值与额定电压的差D.幅值差参考答案:D答案解析:无6 、调差系数越小,无功电流变化时发电机电压()。
A.不确定B.变化越小C.不变D.变化越大参考答案:B7 、自动低频减负荷装置动作后稳态频率一般恢复到()。
A.49.5Hz以上B.48.5Hz以上C.49Hz以上D.50Hz以上参考答案:A答案解析:无8 、在励磁调节器中,移相触发单元的作用是将()的控制信号转换成触发脉冲的。
A.调差单元B.测量比较单元C.综合放大单元D.灭磁回路参考答案:C答案解析:无9 、大型发电机的转子励磁回路通常采用整流方式是()。
A.三相桥式半控整流B.三相桥式不可控整流C.单相桥式不可控整流D.三相桥式全控整流参考答案:B答案解析:无10 、强励过程的持续时间,一般不超过()。
A.0.5sB.20sC.10sD.5s参考答案:A答案解析:无11 、励磁调节器由基本控制和辅助控制两大部分组成,属于基本控制的是()。
A.电力系统稳定器B.调差单元C.励磁系统稳定器D.励磁限制单元参考答案:C答案解析:无12 、自动按频率减负荷装置的后备级是在()。
电力系统自动化考试复习资料自己总结
功能:配电网自动化系统可以实现远程监控、故障定位与隔离、自动恢复供电等功能,提高供电 可靠性和供电质量。
组成:配电网自动化系统由主站系统、子站系统、通信系统和终端设备等部分组成。
发展历程:配电网自动化技术经历了从传统的手动操作到自动化的演变,目前已经进入了数字化、 智能化的发展阶段。
低。
短路计算
定义:短路计算是电力系统分析中的一种重要方法,用于确定在短路故障发生时系统的电气参数 变化情况。
目的:为确保电力系统的安全稳定运行,短路计算可以帮助确定设备的容量和保护装置的整定值。
计算方法:常用的短路计算方法有欧姆法、迭代法和牛顿-拉夫逊法等。
影响因素:短路计算的结果受到多种因素的影响,如电源的电压和频率、设备的阻抗和导纳等。
状态估计
定义:根据测量 得到的系统状态, 利用估计的方法 推算出实际系统
状态的过程。
目的:对系统 的运行状态进 行评估和预测, 为决策提供依
据。
方法:最小二 乘法、卡尔曼
滤波等。
应用:用于电 力系统实时监 测、调度、控
制等领域。
定义:负荷建模是对电力系统负荷 进行的数学建模,用于描述负荷随 时间和空间的变化规律。
电力系统安全与控制
继电保护与安全自动装置
继电保护:快速切 除故障,减小停电 范围
安全自动装置:防 止电力系统崩溃, 保障电网安全
装置类型:断路器 、重合闸、安全稳 定控制等
发展趋势:智能化 、网络化、自适应 等
电力系统稳定控制
定义:电力系统稳 定控制是指在电力 系统中采取一系列 措施,确保系统在 各种运行方式下都 能保持稳定运行。
电力系统自动化考试复习资料自己总结
电力系统自动化第一章概述电力系统自动化——作用电力系统自动化是现代电力系统安全可靠和经济运行的重要保证.1)保证安全可靠运行——包括:输变电设备的正常操作、故障的快速切除和恢复,均通过自动装置才能保证安全、可靠。
2)保证经济运行——最少的一次能源产生更多的电力。
电力系统的经济优化调度运行,降低网损等,没有自动化系统的参与是很难实现。
3)保证优质电能——暂态电能质量;稳态电能质量: 电压偏差、频率偏差,波形畸变(谐波),三相不平衡度,电压波动闪变电力系统自动化的主要内容按管理区域分:电网调度自动化(发电输电,配电);发电厂自动化(火电厂,水电厂,其他电厂);变电站自动化按自动控制角度:频率和有功控制;电压和无功控制;断路器的控制;安全自动控制基础问题:数据采集与处理;数据传输(通信)调度自动化系统的主要功能1、变电站自动化完成对变电站运行的综合控制;完成遥测、遥信数据的远传;完成控制中心对变电站电气设备的遥控及遥调;实现变电站的无人值守。
2、电网调度自动化-能量管理系统EMS数据采集和监控(SCADA);自动发电控制(AGC)和经济调度控制(LK);网络接线分析、状态估计、潮流计算、负荷预报等;安全分析:静态安全分析和动态安全分析两类;调度员培训仿真系统(DTS)3、配电系统自动化-配电管理系统DMS配电管理系统是是一种对变电、配电到用电过程进行监视、控制、管理的综合自动化系统。
包括配电自动化(DA)、地理信息系统(GIS)、配电网络重构、配电信息管理系统(MIS)、需求侧管理(DSM)等几部分。
第二章测控装置的基本原理一、微机系统1)CPU(中央处理器) 2)存储器3)定时器/计数器(除了计时外:触发采样信号;VFC型A/D转换关键部件4)Watchdog抗干扰:若程序受干扰后失控,让系统自动复位二、模拟量输入/输出回路1. 测量信号输入——模拟量->数字量2. 控制信号输出——数字量->模拟量三、开关量输入/输出回路1. 人机接口2. 跳闸信号3. 闭锁信号四、人机对话接口回路1. 调试2. 定值整定3. 工作方式设定4. 动作行为记录5. 系统通信需采集的信息P14模拟量开关量数字量脉冲量非电量第三章变电站综合自动化一、变电站综合自动化的概念?将变电站的二次设备经过功能的组合和优化设计,利用先进的计算机技术、现代电子技术、通信技术和信号处理技术,实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护,以及与调度通信等综合性的自动化功能。
电力系统自动化复习资料
一、填空1. 远动信息传输通道简称 信道 ,包括 调制器 、 通信线路 、 解调器 。
2. 电力系统通信信道包括 远动与载波电话复用电力载波通道 、 无线信道 、 光纤通信 三种。
3. 微机运动终端机满足发送 遥测 、 遥信 、 接收遥控 、 遥调 四种功能。
4. 机械液压调速器,它是由 测速机构 、 放大执行机构 、 转速给定装置 、 调差机构 等几部分组成。
5. 同步发电机励磁控制系统是由同步发电机及其 电压互感器 、 电流互感器 、 励磁系统 组成的一个反馈自动控制系统。
6. 电力系统运行状态包括 正常状态 、警戒状态、 紧急状态 、 系统崩溃 、恢复状态 。
7. 功率—频率电液调速系统是由 转速测量 、 功率测量 、 功率给定 、 电量放大器 、 PID 调节 、 电液转换器 、 机械液压随动系统等部分组成。
8. 比例式可控硅励磁调节器是由 电压测量比较单元 、 综合放大单元 、 可控硅整流电路 、 同步和移相触发单元 组成 。
9. 静态安全分析法主要包括 直流潮流法 、 P-Q 分解法 、 等值网络法 。
10. 将几个电力系统相互连接起来构成的大型电力系统,称为联合电力系统。
11. 准同期并列的理想条件表达式 f G =f X 、 U G =U X 、 δG = δX 。
12. 同步发电机并网方式有两种,这两种方法 自同期并列 、 准同期并列 在电力系统正常运行情况下,一般采用 准同期并列 并列方法将发电机投入运行。
13. 电力系统的稳定性分为静态稳定性和暂态稳定性两类。
14. 电力系统发生有功功率缺额时,必然造成系统频率 小于 额定值。
15. 电力系统负荷增加时,按 等微增率 原则分配负荷是最经济的。
16. 同步发电机的励磁调节器由测量比较 , 综合放大,移相触发单元 组成。
17. 电力系统调度自动化构成的一个特点是实行_分层_结构。
18. 整个励磁自动控制系统是由 励磁调节器 、 励磁功率单元 、 发电机 构成的一个反馈控制系统。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电力系统自动化
上海交大继续教育学院
总复习
电力系统自动化
作业二:
1、如何提高励磁调节系统的稳定性? 答:可以改变励磁机极点与发电机极点根轨迹的射出角,就是说改变渐近线,使 之只处于虚轴的左半平面。要做到这一点只需增加开环传递函数的零点,使渐近 线平行于虚轴并处于左半平面。为此可以在发电机转子电压处增加一条速率负反 馈回路。
统一调度,分级管理; 统一调度,分级执行; 统一调度,分层实现;
上海交大继续教育学院
电力系统自动化
总复习
第一章:
1、准同期与自同期的慨念; 2、准同期并列的理想条件,实际条件(即允许偏差)及并列方法; 3、准同期条件的分析方法,如果条件不满足并列,会发生什么问题? 或者后果怎样? 4、微机自动准同期装置数值角差获取原理,角差预报方法; 5、模拟自动准同期装置ZZQ-5整步电压电路工作原理,越前时间电路工 作原理及其恒定原理; 6、滑差检测原理; 7、自动准同期装置须满足的技术要求; 8、微机自动准同期装置合闸原理; 9、 ZZQ-5自动准同期装置合闸原理; 10、微机自动准同期装置的均频均压原理; 11、 ZZQ-5自动准同期装置的均频均压原理; 12、微机电液调速器的自动准同期功能。
2. 发电机自动准同期装置的功能是什么? 答:发电机自动准同期装置具有两个功能,(1)自动检查待并发电机与母线 之间的压差及频差是否符合并列条件,并在满足两个条件后,能自动地提 前发出合闸脉冲,使断路器主触头在相角差为零的瞬间闭合。(2)是当压 差、频差不合格时,能对待并发电机自动进行均压、均频,以加快进行自 动并列的过程。
作业:1、同步发电机自动准同期的理想条件。 2、发电机自动准同期装置的功能是什么?
上海交大继续教育学院
电力系统自动化
总复习
电力系统自动化
第二章:
1、电力系统运行的任务; 2、衡量电能质量的指标; 3、同步发电机单独运行的原理及电压方程; 4、发电机的外特性及其物理意义;图2-2 5、并联运行发电机的电压电流相量图及其分析方法;图2-4 6、并联发电机组之间无功功率的自然分配与合理分配,以及实现合理分配的方法; 7、正常运行时,对自动调压器的基本要求; 8、超高压、长输电线路的运行电压可能出现什么问题?并提出解决方法; 9、提供供电线路运行电压的措施; 10、同步发电机励磁系统的作用及其种类,各种励磁方式的特点(主要优点与缺点) 以及应用环境; 11、强行励磁的概念及作用,实现方式; 12、直流励磁机系统灭磁方法及其原理; 13、交流励磁机逆变灭磁; 14、自动调压系统基本原理; 15、微机调压器的原理及程序框图;图2-49 16、TCR自动调压工作原理; 17、TSC自动调压实现的方法;
电力系统自动化
上海交大继续教育学院
总复习
第四章:
1. 电力系统调度的主要任务有哪些? 2. 电力系统实行分级调度、分区调度的意义。 4. 调度自动化的“三遥”是指什么? 5. 调度中心计算机必须具有的两个功能:SCADA与协调 6. 什么是能量管理系统(EMS)?其主要功能是什么? 7. 简单分析SCADA系统的软件逻辑构成。 8. 调度中心为何采用双机配置系统?备用机的作用是什么?
电力系统自动化
总复习
作业一:
1.同步发电机自动准同期的理想条件。 答:发电机自动准同期必须满足三个条件:(1) 待并发电机频率与母线频 率相等,即滑差(频差)为零;(2) 断路器主触头闭合瞬间,待并发电机 电压与母线电压间的瞬时相角差为零,即角差为零;(3) 待并发电机电压 与母线电压的幅值相等,即压差为零。
2、等值网络法的作用是什么? 答:等值网络法保留待研究系统的全部网络结构,而对外部系统则进行尽可能的 简化。外部系统的节点数与线路数目都比待研究系统大很多,所以等值网络法可 以大大降低安全分析中导纳矩阵的阶数与状态变量的维数,很有利于减少计算机 的容量和提高每次分析运算的速度。
3、什么是能量管理系统(EMS)?其主要功能? 答: 具有电力系统监控,即SCADA,及自身还具有协调功能的电力系统调度自动 化称为能量管理系统(EMS)。EMS是电网调度自动化系统(含硬,软件)的总称。 主要功能包括数据收集与监控(SCADA),与协调功能等。
上海交大继续教育学院
总复习
谢谢!
上海交大继续教育学院
电力系统自动化
电力系统自动化
上海交大继续教育学院
总复习
电力系统自动化
第五章:
1. 状态变量与电力系统状态变量的概念。 2. 电力系统状态估计的概念。 3. 测量误差概念与分类,量测方程式。 4. 无偏量测的条件与衡量量测准确度的指标。 6. 牛顿-拉夫逊法求解非线性方程的步骤。 7. 电力系统运行状态的数学模型,节电导纳矩阵的形成方法。 9. 电力系统最小二乘状态估计的矩阵与牛顿-拉夫逊法求解非线性方程组的
总复习
考 题 类 型:
一、选择题(单选) 二、判断题(对打“√”,错打“×”) 三、简答题(基本慨念) 四、计算分析题 五、论述题 六、说明题
考试形式:
开卷
考试时间:
考试时间是75分钟。
上海交大继续教育学院
电力系统自动化
总复习
绪论:
1、电力系统自动化的概念 2、电力系统自动化的主要任务 3、现代电力系统的构成 4、电力系统运行控制的特点 5、电力系统自动化的重要性 6、我国目前的电网状况 7、我国电力系统的调度管理概况
上海交大继续教育学院
总复习
第八章:
1. 低频自动减负荷的概念与任务以及中英文缩写; 2. 频率降低的危害与事故限额; 3. 电力系统综合负荷的静态频率特性; 4. 低频自动减负荷装置UFLS的接线与工作原理; 5. 最大功率缺额的确定; 6. 各轮动作频率的选择; 7. 各轮最佳断开功率的计算。
上海交大继续教育学院
上海交大继续教育学院
总复习
电力系统自动化
第七章:
1、机械式调速器的工作原理,其工作特性; 2、频率调差系数的概念、有功负荷分配与频率调差系数的关系; 3、调速器失灵区概念,调频系统动态特性; 4、调频与调压的区别; 5、电力市场相关内容:实行电力市场的目的、我国的电力市场政策、 对电力市场的要求; 6、调频电厂(机组)的选择原则; 7、有差调频的特性和优缺点,积差调频的目的与原理,及优缺点; 8、耗量微增率概念、不考虑网损时经济负荷分配的等耗量微增率原则; 9、AGC的概念与任务,其结构与原理。
上海交大继续教育学院
总复习
第三章:
1、自动励磁调节系统的组成图3-1 2、自动励磁调节器系统动态特性分析方法 3、评价振荡励磁调节系统动态特性的常用时域性能指标图3-2 4 、自动励磁调节系统的传递函数(框图)图3-11 5 、改善自动励磁调节系统稳定性的方法 6 、电力系统稳定性概念和分类 7、同步发电机动态方程的线性化条件、矢量图 8、同步发电机的固有特性及其稳定条件 9、AVR对电力系统稳定的影响 10 、PSS的工作原理 11、暂态稳定过程、及励磁系统对暂态稳定的影响。
步骤。 10. PQ分解法状态估计的近似、假定与估计公式。 11. 牛顿-拉夫逊与PQ分解法的特点。 12. 是估计所得数据为合格数据的两个条件。 13. 状态估计的正常估计功能与检错、识别功能。
上海交大继续教育学院
总复习
电力系统自动化
第六章:
1.电力系统安全性与可靠性行状态分类及划分的依据,运行状态转化的条件及注 意事项; 3.安全分析的概念,安全分析的步骤; 4.安全水平高低的相关因素与评价原则(指标); 5.安全调度的概念与基本流程,预想事故的选择原则与具体形式; 6.直流潮流法安全分析的基本思想、特点; 7. PQ 分解法安全分析的基本思想; 8.电力网络简化等值的必要性与可能性,简化的基本思想与简化原则 9.安全调度中计算机的功能与作用。
