染色面料 染整工艺流程

染色布 - 染整工艺流程

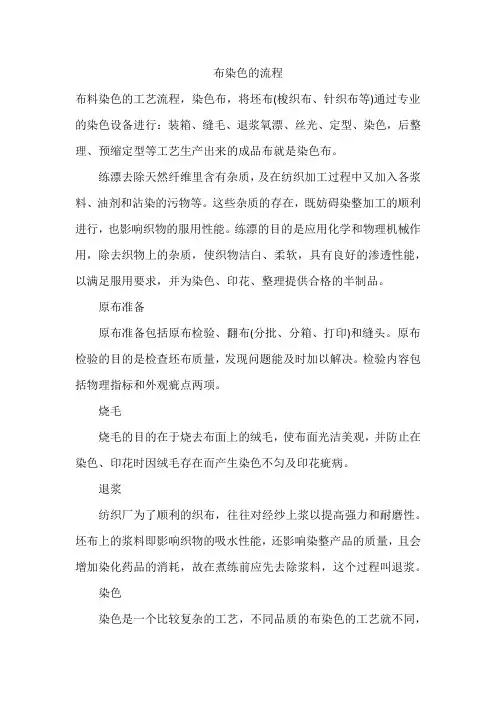

练漂去除天然纤维里含有杂质，以及在纺织加工过程中又加入了各浆料、油剂和沾染的污物等。这些杂质的存在，既妨碍染整加工的顺利进行，也影响织物的服用性能。练漂的目的是应用化学和物理机械作用，除去织物上的杂质，使织物洁白、柔软，具有良好的渗透性能，以满足服用要求，并为染色、印花、整理提供合格的半制品。纯棉织物练漂加工的主要过程有：原布准备、烧毛、退浆、煮练、漂白、丝光。

1) 原布准备：原布准备包括原布检验、翻布（分批、分箱、打印）和缝头。原布检验的目的是检查坯布质量，发现问题能及时加以解决。检验内容包括物理指标和外观疵点两项。前者包括原布的长度、幅度、重量、经纬纱线密度和密度、强力等，后者如纺疵、织疵、各种班渍及破损等。通常抽查总量的10%左右。原布检验后，必须将原布分批、分箱，并在布头上打印，标明品种、加工工艺、批号、箱号、发布日期和翻布人代号，以便于管理。为了确保连续成批的加工，必须将原布加以缝接。

2) 烧毛：烧毛的目的在于烧去布面上的绒毛，使布面光洁美观，并防止在染色、印花时因绒毛存在而产生染色不匀及印花疵病。织物烧毛是将织物平幅快速通过高温火焰，或擦过赤热的金属表面，这时布面上存在的绒毛很快升温，并发生燃烧，而布身比较紧密，升温较慢，在未升到着火点时，即已离开了火焰或赤热的金属表面，从而达到烧去绒毛，又不操作织物的目的。

3) 退浆：纺织厂为了顺利的织布，往往对经纱上浆以提高强力和耐磨性。坯布上的浆料即影响织物的吸水性能，还影响染整产品的质量，且会增加染化药品的消耗，故在煮练前应先去除浆料，这个过程叫退浆。棉织物上的浆料可采用碱退浆、酶退浆、酸退浆和氧化剂退浆等方法，将其从织物上退除。碱退浆使浆料膨化，与纤维粘着力下降，经水洗从织物上退除。酶、酸、氧化剂使淀粉降解，在水中溶解度增大，经水洗退除。由于酸、氧化剂对棉纤损伤大，很少单独使用，常与酶退浆、碱退浆联合使用。

4) 煮练：棉纤维生长时，有天然杂质（果胶质、蜡状物质、含氮物质等）一起伴生。棉织物经退浆后，大部分浆料及部分天然杂质已被去除，但还有少量的浆料以及大部分天然杂质还残留在织物上。这些杂质的存在，使绵织布的布面较黄，渗透性差。同时，由于有棉籽壳的存在，大大影响了棉布的外观质量。故需要将织物在高温的浓碱液中进行较长时间的煮练，以去除残留杂质。煮练是利用烧碱和其他煮练助剂与果胶质、蜡状物质、含氮物质、棉籽壳发生化学降解反应或乳化作用、膨化作用等，经水洗后使杂质从织物上退除。

5) 漂白：棉织物经煮练后，由于纤维上还有天然色素存在，其外观不够洁白，用以染色或印花，会影响色泽的鲜艳度。漂白的目的就在于去除色素，赋于织物必要的和稳定的白度，而纤维本身则不受显著的损伤。棉织物常用的漂白方法有次氮酸钠法、双氧水法和亚氯酸钠法。次氯酸钠漂白的漂液PH值为10左右，在常温下进行，设备简单，操作方便、成本低，但对织物强度损伤大，白度较低。双氧水漂白的漂液PH值为10，在高温下进行漂白，漂白织物白度高而稳定，手感好，还能去除浆料及天然杂质。缺点是对设备要求高，成本较高。在适当条件下，与烧碱联合，能使退浆、煮练、漂白一次完成。亚氯酸钠漂白的漂液PH值为4～4.5，在高温下进行，具有白度好，对纤维损伤小的优点，但漂白时易产生有毒气体，污染环境，腐蚀设备，设备需要特殊的金属材料制成，故在应用上受到一定限制。次氯酸钠和亚氯酸钠漂白后都要进行脱氯，以防织物在存在过程中因残氯存在而受损。

6）染色染色是一个比较复杂的工艺，不同品质的布染色的工艺就不同，全棉、涤棉、麻棉、毛纺呢绒、丝绸制品化纤制品、混纺制品、等等有的使用轧染、卷染就可以了，有的就必须使用高温高压染色，有的只染一次，有的要多次上色。

使用不同的染料也有不同的工艺，仅以基本的全棉布为例：虽然染色通过一台轧车就可以了,但也是最难的一道工序,因为染色的颜色控制除了已知的,还有许多的未知东西在

里面,比如染料在不同温度下的稳定性,蒸汽的控制,轧车压力的控制等,都是很精细的活. 。

染色的长车分为两个部分,前车染色,后车固色. 染色方式根据选用染料品种的不同而有差异,染料一般有活性,士林,硫化,涂料.它们各有优缺点,一般情况下看要求的颜色而定,而且不可互相替换,其中,士林的色牢度最好,但价格贵,不适宜染深色,浅色的颜色不够艳.除了因为染深色会增加成本,还有染深色相对活性染料教难控制,容易出现布面花等现象.活性的色牢度相比士林要差,但是染浅色比较艳丽,深色教容易控制,成本相应教少.硫化最差,色牢度不怎么好,禁AZO还不达标,但现在有一种液体硫化(也叫水硫化)禁AZO可以达标,但价格跟士林接近,染色不易控制还不能普及,只有少数的人追求它的褪色效果而采用.涂料不具有可比性,它的掉色很严重,是服装洗后追求褪色效果的最佳选择.可以与士林,活性灵活应用,得到不同的水洗效果(一般士林或活性打底,涂料套面色,可以解决单染涂料的白点问题,成本相应增加). 活性,士林和硫化的染色前车基本相同,要说差异,就是红外线预烘开一组,两组或者不开.后车则完全不同.活性的采用盐和纯碱固色,士林的采用双氧水还原固色(所以士林也叫还原染料),硫化的则要高温蒸煮固色,水温必须95度以上. 涂料的染色以后根据色牢度的褪色要求决定是否培烘固色.培烘温度195-210度左右. 染色不可能百分百好的,修色,剥色再所难免.轻微的调整比如浅了套涂料,深了用纯碱洗.。

7) 丝光：丝光是指棉织物在室温或低温下，在经纬方向上都受到张力的情况下，用浓的烧碱溶液处理，以改善织物性能的加工过程。棉织物经过丝光后，由于纤维膨化，纤维纵向天然扭转消失，横截面成椭圆形，对光的反向更有规律，因而增进了光泽。纤维无形定区的增加，使染色时染料的上染率增加。取向度的提高，使织物强力增加，同时还有定形作用。

丝光后，一定要采用冲吸去碱或蒸箱去碱，或平洗地去碱等方法充分去碱，直至织物呈中性。染色染色是借染料与纤维发生物理或化学的结合，或用化学方法在纤维上生成颜

料，使整个纺织品具有一定色泽的加工过程。染色是在一定温度、时间、PH值和所需染色助剂等条件下进行的。染色产品应色泽均匀，还需要具有良好的染色牢度。织物的染色方法主要分浸染和轧染。浸染是将织物浸渍于染液中，而使染料逐渐上染织物的方法。它适用于小批量多品种染色。绳状染色、卷染都属于此范畴。轧染是先把织物浸渍于染液中，然后使织物通过轧辊，把染液均匀轧入织物内部，再经汽蒸或热熔等处理的染色方法。它适用于大批量织物的染色。

8）后整理后整理就是赋予服装面料服用性能和美观的纺织技术工程。以下是目前常见的纺织后整理的种类:，主要设备有：烧毛机、退浆机、丝光机、液氨机、定型机、预缩机、轧光机、水洗机、磨毛机、抓毛机、涂层机等。

主要作用：

1、磨毛

2、轧光或者叫压光

3、轧花或者叫压花

4、植绒、转移烫花。

5、涂层（a，干法涂层；b，湿法涂层；c，转移涂层也叫离心纸涂层）

6、PVC压延、压花处理

7、复合（a，TPU膜贴膜 PTFE膜贴膜；b，面料复合）

8、洗水、石磨、喷墨、固色处理。

9、防水、防风、防绒处理。

10、抗静电处理

11、阻燃处理
