微地震监测技术介绍课件
微地震裂缝监测技术
精选ppt
11
第一章 1.1 人工裂缝监测方法
人工裂缝监测有多种方法：示踪剂方法、电位法、 地倾斜方法等等。
示踪剂方法滞后，可靠性受监测井的周围分布井 所在位置限制；电位法受气候、深度限制，且需较多 的测点，测区范围局限；地倾斜方法也受深度限制， 且与覆盖层厚度、品质有关，需较多的测点，测区范 围局限；只有微地震方法即时，控制范围大，适应面 广，近年来在国际上得到广泛的应用。使用微地震方 法，近年来取得了一些令人瞩目的成就。我们参照国 际上的先进经验，发展了自己独立的观测系统，在不 同领域的应用中，也取得了可观的成绩。
精选ppt
13
第一章 1.2 微地震人工裂缝监测原理
摩尔-库伦准则可以写为：
Τ≥ τ0 +(S1+S2-2 P0)/2+(S1–S2)cos(2φ)/2
(1)
τ= (S1–S2)sin(2φ)/2
(2)
(1)式左侧不小于右侧时发生微地震。式中，τ是作用在裂缝面
上的剪切应力；τ0 是岩石的固有无法向应力抗剪断强度，数 值由几兆帕到几十兆帕，沿已有裂缝面错断，数值为零；S1， S2 分别是最大，最小主应力；P0是地层压力；φ是最大主应 力与裂缝面法向的夹角。由式(1)可以看出，微震易于沿已有
裂缝面发生。 这时τ0为零，左侧易于不小于右侧。P0增大， 右侧减小，也会使右侧小于左侧。这为我们观测注水，压裂
裂缝提供了依据。
精选ppt
14
第一章 1.2 微地震人工裂缝监测原理
该监测系统采用6分站，无线传输，主站分析实时定位 系统。监测压裂或高压注水时出现的微震点分布，用微震点 分布描述裂缝形态。
精选ppt
9
前言
整个项目包括: 深井、深埋式、嵌入式的硬件 系统;电路及无线传输系统，计算机分析记录系统； 及配套软件(附录3、4、5、6)。
微地震(压裂)监测技术
PLAN VIEW
900
NORTH-SOUTH
MWX -3
Treatment Well
Monitor Well
-300 -700 0 500
WEST-EAST SIDE VIEW
3700 Treatment Well
DEPTH
4900 -600
0
600
ALONG FRAC AZIMUTH FracTrac Service Mesa Verde Sand Piceance Basin TREATING PRESSURE AND MICROSEISMS
PINNACLE
Fracture Diagnostics
FracTrac® Service Microseismic Fracture Mapping
Enables real-time monitoring of fracture treatments for optimized results.
FracTrac microseismic fracture mapping service enables real-time monitoring of these key parameters: • Fracture height and length • Fracture azimuth • Fracture asymmetry • Fracture growth vs. time Pinnacle offers FracTrac microseismic fracture mapping service, a diagnostic technique that measures created hydraulic fracture dimensions and azimuth. is diagnostic information enables optimization of fracture treatments and well placement/field development strategies. Pinnacle is the world leader in this technology, performing more than 90% of this type of frac mapping. How It Works Microseism theory is rooted in earthquake seismology. Like earthquakes, microseisms emit elastic waves—compressional (“p-waves”) and shear (“s- waves”), but they occur at much higher frequencies and generally fall within the acoustic frequency range of 200 Hz to more than 2000 Hz. A hydraulic fracture induces an increase in the formation stress proportional to the net fracturing pressure as well as an increase in pore pressure due to fracturing fluid leakoff. Large tensile stresses are formed ahead of the crack tip, which create large amounts of shear stress. Both mechanisms, pore pressure increase and formation stress increase, affect the stability of planes of weakness (such as natural fractures and bedding planes) surrounding the hydraulic fracture causing them to undergo shear slippage. ese shear slippages are analogous to small earthquakes along faults, hence the name “microseism” or “micro-earthquake.” Field Operation Microseisms are detected with multiple receivers (transducers) deployed on a wireline array in one or more offset wellbores. With the receivers deployed in several wells, the microseism locations can be triangulated as is done in earthquake detection.

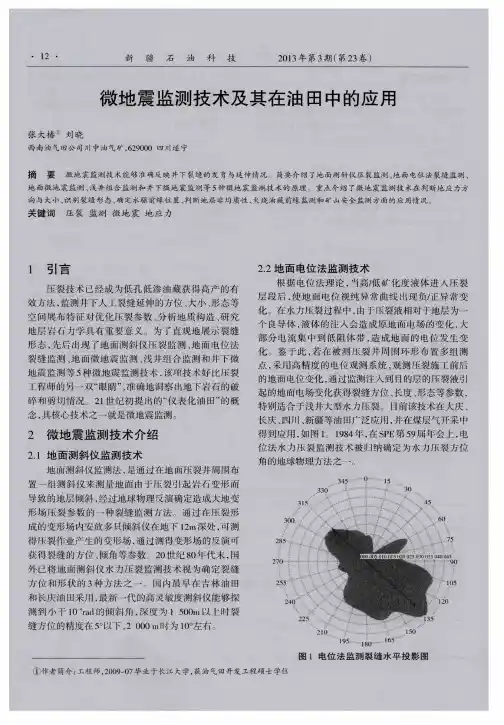

微地震监测技术及其在油田中的应用
过程中产生的微地震 ， 如图３ 。当然 ， 如果在压裂井旁
有 深井 可 供观 测 ， 并在 观测 井 中放 置 多级 井下 检 波器 与浅 井 监测 同 时 进 行 观 测 ， 或 在压 裂 前后 进 行 一 次 ３ Ｄ３ Ｃ ＶＳ Ｐ ， 可 以更 好 地 提 高 裂 缝 监 测 的 成 果 质 量 。
微地震监测技术及其在油田中的应用
・ １ ３ ・
２ ． ３地面微地震 监测技术
成立于 ２ ０ ０ ３ 年 的美 国 Ｍｉ ｃ ｒ ｏ Ｓ ｅ ｉ ｓ ｍ ｉ ｃ （ ＭＳ Ｉ ） 公 司是 地 面微 地 震 监 测 技 术 的 积极 开 发 和 推 广 者 。它 是 在
●Ｉ
监 测 目标 区域 地 面 上 布 置 大量 监 测 站 点进 行 微 地 震 监测（ 见 图２ ） ， 通 过 监 测 数据 确 定微 地震 事 件及 其 震
图 ２ 地 面微地 震 监测 示意 图
地 面 监测 方式 可 直接 获 得微 地震 源 的二 维坐 标 ，
对 于准确描绘储层 中压裂缝的位置形态是非常有利 的， 这 是 地而 监’ ？ 贝 ４ 方 式 的一个 优 势 。 由于微地 震 的 能 量很小 ， 若 被压 裂 的储 层很 深 ， 则微 地 震 波 的信 号 就 很难被布置于地而的传感器识别 ， 所以地面监测方式 适合于较浅的压裂储层。
水平井 ， 压 裂 施工 形 成 的人 工 裂缝 形 态较 为简 单 ， 无 需 采取 特殊 技术 措施 即可保证 压裂 施工 的成 功 ， 对 于 井 眼方 位 角较 大 的水 平 井 ， 压 裂形 成 的人工 裂缝 扭 曲 严重 ， 导 致 近 井 人工 裂缝 形 态 复 杂 ， 极 大地 增 加 了压 裂 施 工 难度 。 因此 根据 地 应 力 的方 向优化 钻 进 轨迹 设计 ， 对钻 井与压 裂 改造意 义重 大 。
微地震监测技术及应用
微地震监测技术及应用摘要微地震监测工艺包括近震硏究的定位与地壳构架成像，微地震监测各类定位手段需创建不同II标函数，地震定位悄况的实质为求得II标函数的极小值。
NA拥有不依靠于模型初始值选用，不会收敛与部分极小值，比以往线性近似手段有更大的精度与稳定性。
经过地震信息的震相硏究，走时拾取反演能够得到地震干扰区的地震波速度系统，当前已推行使用在石油、气田勘察开发和页岩开发领域；矿山开挖中矿震、岩爆，煤和瓦斯突出，承压水突水检测；水利项H 施工坝址、边坡可靠性以及天然滑坡检测等诸多方面。
关键词微地震；监测方法；运用；研究1微地震具体定位手段微震监测方法是在地震监测方法的前提下发展起来的，其在原理上和地震监测、声发射监测方法一样，是依靠岩体受力损坏阶段破裂的声、能原理。
近震3D空间微地震定位忽视深度后能视为平面微地震定位情况，使用三点定位儿何手段，在已知三个测量点坐标与地层介质传递速度基础上，经过三点到时就能够明确震源部位［1］。
00是坐标原点，以R, R+AR1, R+AR2分别是半径作圆，三圆交点就是震源，如图1所示。
天然微地震出现频率相对偏低，地震震相容易区别，常体现出单事件特点。
精确的定位手段均是创建在3D空间前提下，常见的微地震震源定位基本手段包括Geiger法、网格检索手段等线性优化途径；还有遗传算法、模拟退火以及邻近算法等非线性优化手段［2］。
2微地震监测运用2」矿山安全开挖微地震监测伴随开挖深度增大，地压、瓦斯以及地下承压水等安全情况突出，微地震监测技术起到关键的作用。
冲击地压属于矿山内损坏行最大的地压问题，出现时大小不同的煤块以较大的速度飞向巷道，对矿山设备以及人员生命的威胁较大，因此对其研究具有重要作用［3］。
统计结构显示，大概50%的矿震是因为沙砾岩等重点层损害造成的，僅有少数矿震造成了冲击地圧情况，表示矿震和冲击地压的差异。
冲击地压与地震一样均是和地球中物理损坏相关联的岩体可黑性现象，其出现时均表现为较短时间内散发大量的应变能。
微地震监测技术
微地震监测技术矿山微地震监测技术共分为三类：第一类是矿井地震监测系统，用于监测矿震，特点是监测大震级破裂事件，定位精度500米左右，主要采用地震行业的技术和设备；第二类是分布式微地震监测系统，用于监测小型矿震，特点是可监测小震级破裂事件，定位精度50-100米左右。
一般适合采区尺度的震动监测。
第三类是高精度微地震监测系统，用于监测小震级冲击地压和岩层破裂，定位精度达到10米以内，适合采掘工程尺度。
微地震是一种小型的地震（mine tremor or microseismic）。
在地下矿井深部开采过程中发生岩石破裂和地震活动，常常是不可避免的现象。
由开采诱发的地震活动，通常定义为，在开采坑道附近的岩体内因应力场变化导致岩石破坏而引起的那些地震事件(Cook，1976)。
开采坑道周围的总的应力状态．是开采引起的附加应力和岩体内的环境应力的总和。
岩爆是岩石猛烈的破裂，造成开采坑道的破坏(Cook，1976；Ortlepp，1984)，只有那些能够引起矿区附近的地区都受到破坏的地震事件才叫做冲击地压或煤爆、“岩爆”。
对地下开采诱发的地震活动性的研究表明，矿震不一定全都发生在开采的地点，且不同地区的最大震级也不相同，但矿震深度一般对应于开采挖掘的深度。
每年在一些矿区的地震台网能记录到几千个地震事件，只有几个是岩爆。
在由开采引起的地震事件的大的系列里，岩爆只是其中很小的一个分支。
对矿山地震、微地震及冲击地压的观测具有一致性，但应用到实际生产中必须区别对待。
第一个监测地震活动的台网，20年代末期建在上西里西亚(上西里西亚煤盆的德国一侧，现属于波兰)。
台网由四个子台组成，其中一个子台放在Rozbark煤矿的井下，装有Mainka水平向地震仪。
这个台网不断改进，坚持运转直到二战以后(Gibowicz，1963)，直到60年代中期，被安装在地表和地下的现代化地震台站代替。
在南非，于1939年设计并布设了五个机械式地震仪，在地面组成台阵，主要为矿震定位(Gane等，1946)。
微地震监测【精选】
采空区 应力
回采区 应力
构造 应力
外界 触发力
挤压力 水
煤岩体
挤压力 气
涌水量 增大
渗水 突水
形变 微破裂 大破裂
渗气 气突出
瓦斯浓 度增加
冲击
崩塌垮 落
火源
爆炸 燃烧
震
撞击磨 擦升温
设备损坏
电火花外 泄
Байду номын сангаас人为 因素
此色是灾害 此色有破坏 此色表示各种力 黑色或灰色表示煤岩体
应 力
监测 预警 原理
AB
岩石破裂过程中产生微地震事件的原理
支承 压力
微震 事件
岩层 运动
岩体 破裂
微震监测技术是以岩体破裂的被动监测 作为监测目标，通过定位和能量计算得到岩 体破裂的位置和破裂尺度，为各种应用提供 基础数据。
冲击地压监测的对象：支承压力分布特征
控制冲击地压根本：岩层运动规律
飞机的定位原理
检波器
数据采集软件 定位软件
微地震监测结 果分析软件
微地震监测结果分析系统
北京科技大学
微震事件定位过程 修改当日工作面位置
修改当日检波器坐标
拾取到时
定位计算
检波器布置方式
内场定位 3～8m
近场定位 5～10m
外场定位 10～50m
国外设备检波器布置方式
国内设备检波器布置方式
两种布置方式对比 国外：监测范围广、搬家次数少、精度低
适合于监测大能量事件，如矿震
国内：监测范围小、搬家次数多、精度高 适合于监测冲击地压、岩体破裂
检波器的选取 依据：监测目的
微震事件震动能量一般为10^2～10^10J，频 率一般为0～150Hz。微震事件能量越大，频 率越小。
微震监测
微震监测技术在地下工程中的应用摘要：微震监测技术是一种高科技信息化的地下工程动力监测技术。
随着设备硬件技术、信号处理技术和数字化技术的快速发展，微震监测技术的应用在国际上也越来越多，目前国内出现了对该技术的应用研究热。
本文介绍了微震技术的特点及微震技术在地下工程安全监测中的作用。
根据微震监测技术在国内外的应用，概括了该技术在地下工程安全监测和防灾减灾监测的若干方面的应用。
0 引言微地震监测技术(Microseismic Monitoring Technique，简称MS)基于声发射学和地震学，现已发展成为一种新型的高科技监控技术。
它是通过观测、分析生产活动中产生的微小地震事件，来监测其对生产活动的影响、效果及地下状态的地球物理技术。
当地下岩石由于人为因素或自然因素发生破裂、移动时，产生一种微弱的地震波向周围传播，通过在破裂区周围的空间内布置多组检波器并实时采集微震数据，经过数据处理后，采用震动定位原理，可确定破裂发生的位置，并在三维空间上显示出来。
1 微震监测在工程中的应用历史[2]微地震监测技术在地下工程中的应用最早始于上世纪初的南非约翰内斯堡地区的金矿开采诱发的地震监测。
南非对微地震的早期监测是采用常用的地震监测仪器，20多年后，60年代大规模的矿山微震研究在南非各主要金矿山展开，并随之在l970-1980年代以来各采金矿山先后建立了矿山微震监测台站。
到上世纪中叶，在波兰、美国、前苏联、加拿大等采矿大国都先后开展了矿山地震研究，且随着电子技术和信号处理技术的发展，多通道的微地震监测技术也开始得到应用，最突出的有以美国斯波坎的Electrolab公司为代表研制和生产多通道微震监测技术和设备，并在美国的金属矿山得到应用，微震监测技术在非矿山行业之外的核能、地下油气存储库、地下隧道工程等领域也得到应用，如加拿大原子能地下实验室就采用了微震监测系统口。
近年来，利用微震监测技术进行地下灾害救助等方面，也得到应用。
KJ551煤矿微地震监测系统简介和技术参数
KJ551 煤矿微地震监测系统简介KJ551煤矿微地震监测系统是北京科技大学与北京安科兴业科技有限公司自主研发的高精度微地震监测系统，适用于煤矿、金属矿的矿震、冲击地压（岩爆）、煤与瓦斯突出、底板突水、顶板溃水、煤（矿）柱破裂等矿山灾害的监测和预警。
KJ551微地震监测系统采用了先进的光纤传输技术，最满足大型矿井的信号传输要求，监测范围也大大增加。
该系统可监测到三维破裂场，采用专用软件，即可对监控对象任意切片，不仅能提供矿岩破裂程度的各种参数，还能提供即时图像，实现了实时监测的CT 功能，为工程技术人员提供可靠有价值的信息。
KJ551煤矿微地震监测系统结构示意图一、主要技术参数1、系统组成微震监测系统包含用于采集和记录井下震动信息的硬件和软件，其中硬件包含微震监测主站（KJ551-F）、微震监测子站（KJ551-F1）、矿用本安型拾震传感器（GZC60）、地面监控主机、数据处理计算机、工控机、信号传输电缆、信号传输光缆、本安装置、井下不间断电源等；软件包含微震数据采集软件、微震数据定位和能量计算软件、微震信号分析软件（可实现滤波、频谱计算、去噪、小波分析）、微震结果三维展示软件、远程监控软件等。
2、系统功能（1）岩体震动信号的采集、记录和分析；（2）微震信号的定位和能量计算；（3）波形分析，包括对采集信号的滤波、去噪、小波分析、微积分等分析；（4）多通道显示和对比分析；（5）基于INTERNET的远程监控与数据处理（微震数据处理中心提供数据分析和处理服务）；（6）微震结果三维展示，可实现微震定位结果的平面、剖面、空间的精确显示，实现基于时间范围、能量范围、区域范围的各种筛选展示，实现微震数据结果的各种统计分析。
3、系统特点KJ551微震监测系统为具有完全自主知识产权的新一代微震监测系统，具有以下特点：（1）基于以太网的信号传输模式监测信号的传输采用非常成熟的以太网技术，基于IP/TCP协议，保证了传输速度和传输质量，且井下主机可直接并入工业环网，不必铺设专用信号电缆和光缆，节省初期投资；（2）可扩展性强KJ551微震监测系统的井下监测分站可以实现多级并联同时工作的方式，每台分站12通道，最多可扩展至10台级联，共120通道，完全满足了大型矿山的监测需求；（3）可靠的拾震传感器拾震传感器选用无源自感应震动传感模块，灵敏度达到180V·m/s，可感受到微弱的震动信号，保证了记录信息的真实性和可靠性；（4）丰富的软件系统配备了微震数据采集软件、微震数据定位和能量计算软件、微震信号分析软件（可实现滤波、频谱计算、去噪、小波分析）、微震结果三维展示软件、远程监控软件等软件，每个软件自成体系，人机界面友好，操作简单。
微震监测技术
为诱发地震等。
iSeismograph™ 地 震 仪 能 与 强 大 的 Hyperion 地震处理及报 告软件完美结合。
监测地震及诱发地震
• 小，轻，坚固，低功耗 • 多通道24bit数字化分辨率 • 采样频率 1-1000SPS • 带宽 0.01-250HZ • 连续式和触发式记录 • 短周期/宽频带地震器 • 标准以太网TCP/IP遥远测技术 • 内置校准功能 • 内置固态储存 • Web界面 • 精确至1 μsec GPS时间
微震监测传感器 ESG公司提供全系列包括标准的和定制的地震检波 仪和加速 度计。这些坚固的传感器配以防水的不锈钢外壳，可 在恶 劣的环境下正常使用。可通过钻孔或板式安装配置单轴和 三轴传感器。传感器有不同的尺寸以满足不同的需求。
加速度计 加速度计使用在发生高频地震事件的环境中。有大量硬 岩 的地方通常配备单轴或三轴加速度计。微机电式传感器和 压电 式传感器可获得更高的灵敏性。 地震检波仪 地震检波仪使用在软岩或沙质环境中，因为它们可以 探测 到有低频成分的地震事件。还可通过配置强地动系统监测 大型的地震事件。 钻孔排列 在地下监测中，传感器可以以自定义的间距多级排列。
ESG 微震监测系统技术指标
产品概述：
微地震监测系统是通过监测岩体破裂产生的震动或其他物体的震动，对监测对象的破坏 状况、安全状况等作出评价，从而为预报和控制灾害提供依据的成套设备和技术。该监测系
统可广泛应用于矿山岩体破裂的定位监测，是预测预报顶板垮落、矿井突水、煤与瓦斯突出、 冲击地压等的有效工具，也可根据监测到的岩体破裂的范围和破裂程度，确定导水裂隙带高
有
17
功能
自动短期，中期岩爆
18
微地震监测技术介绍
1-C or 3-C 检波器 8~16 线, 800~1000道 准备时间: 5~10 天
2023年11月5日7时34分
100~600 3-C 检波器 适合于多井多段 准备时间: 2~4 周
微地震的监测方式
三．微地震监测主要方法
配套软件
GeoEast-VSP
32
2023年11月5日7时34分
配套软件
目
录
一．概 述
二．微地震监测的应用
三．微地震监测主要方法
1，井中监测 2，地面监测 3，浅井监测 4，方法对比 5，微地震监测的工作经验
四．结束语
30
2023年11月5日7时34分
三．微地震监测主要方法
井中监测
地面监测
浅井长期埋置
12~30 级 3-C 检波器 监测距离: 100~800m 准备时间: 2-3 天
15
2023年11月5日7时34分
Well B Well A
位置和相对时间
二．微地震监测的应用
3、验证和优化井间隔的设计
通过微地震监测标定的裂缝模型可以用于估计支撑层位的具体位置， 然后根据油气藏模型选择排采模式。 井距太远可能会导致资源被绕过。另一方面，井距太近会增大井的 密度，因而导致成本增大，而由于邻井排采重迭区间之间井的干扰， 可能进一步导致减产。
11
2023年11月5日7时34分
前言
二．微地震监测的应用
1、裂缝尺度描述
5m 42m
监测 结果
12
某压裂微地震事件俯视图和东西向剖面图
裂缝网络长
西翼
东翼
231
142
裂缝网 络宽
66
裂缝网络高 井轨迹上 井轨迹下
微震监测系统PPT课件
第22页/共45页
23
4、数据采集、分析软件
微震监测事件定位与统计分析软件-事件选择
微震事件选择
IHMS EventAnalysis软件默认按事件发生的时间的先后顺序选择数据。
通过菜单查看和操作不同的事件
第23页/共45页
24
4、数据采集、分析软件
微震监测事件定位与统计分析软件-事件选择
永久保存微震事件数据，可通过邮件系统远程发 送事件数据 3、短信报警功能，通过GPRS网络可以把监测系统 故障、事故前兆情况或事故发生情况发送到个人 手机上，可自定义震级或震源能量达到多少值时 触发报警信息
第20页/共45页
21
4、数据采集、分析软件
微震数据采集软件
24小时事件记录图
第21页/共45页
设备特点(2)
➢ 实时、连续地采集现场产生的各种触发或连续的信号 数据，并可以将采集到的数据记录、保存15天以上， 允许用户查看并随时重新处理从远程站点采集到的数 据。自动记录、显示并永久保存微震事件数据。
➢ 提供多套微震事件实时拾取算法：包括阈值、窗口比 值、窗口差值等算法
➢ 采用软件的滤波处理器、阈值设定和带宽检波功能等 多种方式，修整事件波形并剔除噪声
微破裂(微震)
微破裂
传感器1
传感器2
传感器3
弹性波
第4页/共45页
4
1、概述
IHMS微震监测系统介绍
我公司在国内率先推出具有完全自主知识产权的微震监测系统，该 系统由传感器、数据采集站、传输光缆、GPS授时同步模块、短信报警 系统、地面数据综合处理主机、无线传输模块、事件数据定位与统计 分析软件等组成，单个采集站主要由数据采集模块（8通道）、网络传输 模块、时间同步模块组成，单个微震采集站可与若干个数据采集站相连 ，整套微震监测系统能控制多达256个数据采集站、2048个通道，最大监 测半径达80千米。系统基本构架采用分布式网络拓扑结构，采用以太网 将采集系统和控制系统连成一体，并可通过无线数据传输模块远程管理 设备系统，最后由地面数据综合处理分析中心完成数据的实时处理。系 统耗低功、高信噪比、安装使用方便。
微地震监测技术
平1井自造斜点开始应用FEW D进行地质导向施工。
当钻至井深1814m(垂深1627.9m)时,从测井曲线上观察到电阻率有明显的变化(升高),预计即将进入油层,根据当时的井斜角、地层倾角和电阻率的探测深度,计算得出再钻进至井深1850m左右钻遇油层。
基于上述判断,及时地调整井斜角至设计入靶井斜角,结果在井深到达1850m(垂深1629.8m)时,伽马值明显下降,电阻率明显升高,2条测井曲线呈现背向而驰的趋势,表明已经钻入油层。
预算数据与实际结果十分吻合。
水平段施工是该井的难点所在,为了在旋转钻进时达到稳斜的目的,在螺杆钻具的上边加了欠尺寸扶正器,由于在入靶点前及时地将井眼轨迹的入靶姿态调整到最佳位置。
进入水平段后的施工顺利,利用FEW D的测井曲线,控制轨迹在伽马测量值65～80API(油层显示较好)之间。
当钻至1966m时,测井曲线形态发生明显变化,伽马值升高至110API,电阻率下降至6～7Ωm,而2条曲线在此之前都没有异常显示,地质判断钻遇断层,完成水平段控制任务,该井于2013m完钻。
实际水平段长度116m,穿越油层长度116m,油层穿透率达100%。
营31-平1井,与邻井对比,日产油量是邻井的4.1倍。
4 结论与建议(1)胜利油田经过研究、现场应用试验,在利用FEW D地质导向技术开发薄油藏和剩余的边底水构造油藏,在工程设计、钻井技术、测量技术各方面的技术研究工作取得了较大成果,基本形成了薄层水平井技术的一整套钻井施工工艺技术模式和测量工艺模式,能够满足0.8～1.2m薄油藏开发的需要,已具有推广应用的价值。
(2)进一步研究薄油藏水平井施工工艺,建立不同地质条件和油藏特征情况下的薄油藏水平井钻井工程设计、施工工艺和轨迹控制模式。
(3)改进现有仪器、工具,缩短测点距井底的距离,最大限度地实现近钻头测量,提高轨迹控制的精度。
(4)进一步研究优化钻具组合,掌握各种钻具组合在不同地层、不同参数下的稳斜效果和造斜能力,优化钻井参数,达到最佳使用效果,提高在油层中的钻穿率。
微地震裂缝监测技术研究.PPT幻灯片课件
引言
微地震采集－裂缝监测的结果
Plan View 平面图 Well
Well 压裂井
Passive Monitor Well
观测井
原来的,绝对确定的 在采用了主波组,相对成
震源位置
像技术后得到的震源位置
由美国Los Alamos国家实验 室和联合太平洋资源公司在 美国COTTON 山谷所作的压裂 裂缝检测试验
引言
微震观测设备的关键部分是井下观测仪器。由于 诱生微震能量非常弱，频率很高（约为 100∽1500Hz），传播方向复杂，以及井下高温、高 压、高腐蚀性的恶劣环境，要求微震监测用井中检波 器是高灵敏度、高频、体积小的三分量检波器，其本 身及有关连接件、信号传输线等应具有耐高温、高压 和耐腐蚀的性能。
引言
C – SeisPTTM微地震监测解释软件 声发事件的探测 声发事件的分析 微地震的定位 压裂裂缝绘制
左图:模拟无裂缝的均匀介质中P波和S波的传播.(图中小圆圈为接收点,星号为震 源-小裂缝) 右图:模拟有裂缝时的波传播情况( a. 40毫秒时 b. 75毫秒时. P波和S波的速度从 外部岩石向裂缝内部明显下降)
引言
高压泵
压裂作业井
监测井 十二级接收器
岩石破裂
微地震事件
微地震监测主要包括数据采集、数据处理、精细反演等 几个关键技术。
引言
C8b C11 C16
压裂事件空间计算图
引言
1965年：美国滨州岩石力学实验室开始声发射和微震研 究，称为AE/MS技术。
1973年：首次开始现场试验工作，这次现场试验研究是 AMOCO公司等在美国科罗拉多州的Wattenberg油田进行的。 目的层为含气致密砂岩，深约2440m。当时人们沿袭传统的 地震勘探数据采集方法，采用布置在地面的检波器排列来监 测水力压裂裂缝的发展。由于地面噪音太高而诱发微震的水 平很低，加之那时的记录仪器及数据处理方法水平都不高， 无法从这种低信噪比的记录中识别出微震信号来。试验没有 成功。
微地震监测技术介绍
目
录
一．概 述
二．微地震监测的应用
三．微地震监测主要方法
1，井中监测 2，地面监测 3，浅井监测 4，方法对比 5，微地震监测的工作经验
四．结束语
30
2022年3月23日4时8分
三．微地震监测主要方法
井中监测
地面监测
浅井长期埋置
12~30 级 3-C 检波器 监测距离: 100~800m 准备时间: 2-3 天
28
2022年3月23日4时8分
位置、数量、相对时间和强度
二．微地震监测的应用
8、综合分析
微地震事件与反映储层特性的脆性、泊松比相结合，能够更好的解释微地震分布特征。
脆性
泊松比
数量较多、震级相对较大的微地震事件位于脆性梯度大、泊松比梯度大的地方
29
2022年3月23日4时8分
位置、数量、相对时间和强度
微地震信号很容易受其周围噪声的影响或遮蔽；另 一方面在传播当中由于岩石介质吸收以及不同的地质环 境，也会使能量受到影响。
9
2022年3月23日4时8分
微地震的特性
目
录
一．概 述
微地震事件发生的1，位置、
二．微地震监测的应用
2，数量、
3，时间和
4，强度
三．微地震监测主要方法
四．结束语
10
2022年3月23日4时8分
5
2022年3月23日4时8分
微地震压裂监测的发展历程
一．概述
微地震监测：利用水力压裂、油气采出，或常规注水、注气以及热 驱等石油工程作业时引起地下应力场变化，导致岩层裂缝或错断所 产生地震波，进行水力压裂裂缝成像，或对储层流体运动进行监测 的方法.
微地震监测技术是一门新的地球物理技术，它通过监测微震事 件产生的地震波，确定微震坐标、发震时刻及烈度的技术。
微震监测
微震监测综述1. 引言北美页岩气革命改变了全球能源市场格局，非常规油气勘探开发成为全球油气资源领域的新热点，水平井技术、大型压裂技术、微地震监测技术等三项核心技术的应用，加快了世界其他地区致密气、页岩气、煤层气等非常规油气资源的勘探开发。
全球非常规油气产量快速增长，在全球能源供应中的地位日益凸显，2008年全球非常规石油资源规模达449.5Gt，与常规石油资源基本相当；全球非常规天然气资源规模达3921Tm3，是常规天然气资源的8倍，非常规天然气产量快速上升，已占到天然气产量的18%。
油气资源类型特征三角图2.非常规天然气勘探对微震监测技术的需求非常规油气指成藏机理、赋存状态、分布规律及勘探开发方式等不同于现今的常规油气藏勘探的烃类资源。
全球非常规油气资源十分丰富、种类也很多，非常规石油资源主要包括：致密油、页岩油、稠油、油砂、油页岩等，非常规天然气主要包括：页岩气、煤层气、致密气、甲烷水合物等。
其中资源潜力大、分布广、具有开发价值的是页岩气和致密油等。
而中国已经在致密油和页岩气等非常规资源勘探开发中见到良好效果。
我国致密油气层涵盖古生界、中生界、新生界沉积岩；油气藏类型包括：砂岩、碳酸盐、火山岩；分布范围如图所示：西部有准噶尔盆地、柴达木盆地、塔里木盆地等；中部有鄂尔多斯盆地、四川盆地、江汉盆地等；东部有辽海盆地、渤海湾盆地、东海盆地、台西盆地等。
这些致密油气储层具有低孔、低渗特点，极难形成自然产能。
由于成藏特点与北美页岩气类似，可以借助国外经验，实施水平井压裂、多级压裂改造，有效扩大渗流通道，并通过微震监测技术求取裂缝的空间展布范围特征、提取岩石力学参数，为进一步储层改造及开发井位部署提供技术支持。
中国主要致密油分布3. 微震监测技术微震监测技术主要指在油气藏压裂、注水开采等生产过程中，利用压裂、注水诱发的类似天然地震、烈度很低的微地震现象，监测裂隙活动、油气生产层类流体的流动情况，为优化油气藏管理、致密储层勘探开发提供决策依据的微震技术。
井间微地震测试技术
日
注
水
(m3)
60
50
40
30
20
10 0
强2-18井2003年1月转注，对应油井强2-13井暴性水淹
11-1
12-1
1-1 03-1-19
2-1 03-2-19
3-1 03-3-19
4-1 03-4-19
5-1 03-5-19
6-1 03-6-19
7-1 03-7-19
8-1 03-8-19
9-1 03-9-19
强2断块渗透率变异系数在0.65---0.97之间，单层 突进系数在2.6---3.1之间，层间非均质严重。
强2-47井岩芯观察
➢2、存在的主要问题
1）、层间矛盾突出，水驱方向性强，导致油藏水驱效果差
吸水厚度（%）
0
20
40
60
弱吸、不吸
中等吸水 强吸
15.6 8.8
80 75.6
注水后，注水方向性明显，水 线方向上的油井见效快、水淹快，同 方向上二线油井有见效显示 。
03-2-2
03-1-2
强2-26井2003年1月投产，投产3个月后含水快速上升。
强2-15井2002.1月投注，投注10个月后对应油井强2-4井含水快速上升。
200201 200203 200205 200207 200209 200211 200301 200303 200305 200307 200309 200311
41
42
层 号 43
级 差 ： 1 0 .4 8
突 进 系 数 ： 3 .0 8 44
47
强 2-4井 渗 透 率 剖 面 图 0 20 40 60 80 100
四川微地震技术介绍
■
●纵波时差法
资料处理技术
★ 介质的纵、横波平均速度已知
纵 波 时 差 法 流 程 图
川庆钻探工程有限公司地球物理勘探公司
微地震技术需求
◆微地震定位技术
■
资料处理技术
● 基于正演模型的微地震反演
●纵横波时差法和同型波时差法通常都假设速度场是均匀已知的，这与大多数实际情况不符。因为实
为开发具有自主知识产权的微地震处理解释软件奠定了一定的基础。
川庆钻探工程有限公司地球物理勘探公司
汇 报 提 纲
一、微地震技术概况 二、微地震技术需求
三、四川物探前期技术储备
基于模型的速度-事件联合反演
显示成像
Kirchhoff Depth Migration
川庆钻探工程有限公司地球物理勘探公司
微地震技术需求
◆微地震弱信号提取及初至拾取技术。
●当整组检波器中有儿道形成明显同相轴时，也末必是微震事件。
资料处理技术
●微地震事件检测
●并非所有同相轴连续、初至清晰的波谱都是有效的微地震事件，它们有可能是井中注水产生的较强信号。
际中，速度场的扰动是客观存在的，有时甚至具有较大的强度，要想精确定位微地震源并了解速度场的精 细变化，就需要进行微地震反演。
反演的基本思路:
①提供3D或2D初始速度模型，不同层位的速度扰动量作为自变量出现; ②用射线追踪方法计算理论到时和偏导数; ③采用多次迭代法逐步求取模型修正量，直到满足误差要求;
●但多事件联立成像的结果能够描述裂缝的
实际位置，走向等参数，基本反应了真实的 地下特征。
国内博士论文
Pinnacle
川庆钻探工程有限公司地球物理勘探公司
微地震监测技术(公开)
GNT International Inc.微地震监测技术北京阳光杰科科技有限公司2012年6月⏹微地震技术三种数据采集方法⏹微地震数据处理⏹微地震解释与应用⏹微地震应用实例微地震监测技术是采集地下岩石破裂所产生的地震波，通过处理、解释以了解地下岩石破裂的位置、破裂程度、破裂的几何形态等的技术；可用于石油工业的压裂监测，以及矿山、大坝、地下结构等的长期监测•由客户数据建立速度模型•标定速度模型•事件可能发生区域的数据叠加•在叠加数据中搜寻裂缝事件•按时间和空间输出事件位置•地震检波器串•径向排列系统, 8-16 臂, 1000 道•灵活和快速的探测用于短期微地震震监测的灵活技术系统设计(平坦地形)系统设计(多山地形)用于调配的四轮摩托为直升机调配准备的地震检波器和电缆录音舱直升机调配用于系统部署的直升机•井筒中储层段放置10-50个3-C 地震检波器•采取初至处理•监测井距压裂井距小于200米•可用于观测多井压裂•用于标定地表系统在靠近作业井较近距离内，井下监测具有较高的精度井下系统探测装置准备井下系统3C 井下地震检波器•埋于100-300英尺（约30-90米）的3-C 检波器•每个排列配备80 –100个检波器•大面积覆盖•长期监测的最佳商业和技术选择用于长期和大范围监测的最具经济有效的方法进行中的浅孔钻探埋入式3C 地震检波器站埋入式3C 地震检波器站预备埋入的3C 地震检波器井下探测区域地表系统探测区域预警系统监测区域大面积油藏监测系统•井筒中靠近储层段放置10-20个3-C 地震检波器•采取初至处理•监测井距压裂井距小于200•可用于观测多井压裂•用于优化地表排列系统•地震检波器串•径向排列系统, 8-16 臂,1000 道•灵活和快速的探测用于短期微地震监测的灵活技术地面排列Typical WellNumber of Wells Monitored1Days of Data Recording2Total Frac Stages4 Average Hours per Stage2 Hours of Frac Data Processed8 (estimated) Depth of Imaging623 m Length of Horizontal Section(s)395 m Number of Geophone Channels801 Number of Arms in Array10 Length of Longest Arm in Array1350 m的3-C 检波器•每个排列配备80 –100个检波器•PSET®数据处理•大面积覆盖•长期监测的最佳商业和技术选择用于长期和大面积监测的最经济有效的方法布设原则：•约1000-2000m左右的圆环内。
微地震监测系统及定位原理 以及工程应用
AB
岩石破裂过程中产生微地震事件的原理
支承 压力
微震 事件
岩层 运动
岩体 破裂
微震监测技术是以岩体破裂的被动监测 作为监测目标，通过定位和能量计算得到岩 体破裂的位置和破裂尺度，为各种应用提供 基础数据。
冲击地压监测的对象：支承压力分布特征
控制冲击地压根本：岩层运动规律
飞机的定位原理
检波器
监测原理
在破裂区周围的空间内布置多组检波器实时采集微 震数据，经过数据处理后，应用震动定位原理，可确 定破裂发生的位置 。
定位原理
岩层破裂发生在应力差大的区域，因此，岩层破 裂区总是与高应力差区域相重合，并与高应力区域 接近。
应用原理
σ 微震
数量
全应力应变曲线 微震事件数
ε
A
支承压力曲线 岩层破裂
1#
S波
P波 4#
2#
5#
实体煤
采空区
实体煤
3#
6#
检波器接受岩层破裂产生的声波信号，利用时间差和波速进行定位
S波的速度仅次于P波（最快的地震波）。S波的S也可以 代表剪力波(shear wave)，因为S波是一种横波，地球
内部粒子的震动方向与震波能量传递方向是垂直的。 微地震监测定位原理示意图
P波意指（primary wave）或是压力波（pressure wave）。 在所有地震波中，P波拥有最快的传递速度。P波的P也 能代表压力（pressure），来自于其震动传递类似声波， 属于纵波的一种(或疏密波)，传递时介质的震动方向与 震波能量的传播方向平行。
回采区 应力
构造 应力
外界 触发力
挤压力 水
煤岩体
挤压力 气
涌水量 增大
