第7章 电力电子变流装置的控制和保护电路
《电力电子装置及控制》课程教学大纲
《电力电子装置及控制》课程教学大纲Power Electronic Devices and Control课程编号：2000151适用专业：电气工程及其自动化学时数：48 学分数：3执笔者：叶斌编写日期：2002.5一、课程的性质和目的课程性质：《电力电子装置及控制》是电气工程及其自动化专业的专业课、必修课，主要内容为电力电子实用技术和典型电力电子装置的控制技术。
主要任务1．使学生了解电力电子技术在国民经济中的重大作用以及电力电子技术的发展现状，扩大学生视野，启发学生创新思维；2．在先修课“电力电子器件”和“电力电子技术”课程的基础上，进一步介绍大功率变流电路的结构、工作原理、功能指标，理解大功率电力电子实用装置的构成、基本电量的计算方法和所有装置需解决的共同技术问题；3．介绍几类电力电子实用装置，使学生掌握其工作原理、运行特性、以及依据装置所服务的实际负载特点所采用的控制手段，培养学生面向生产、面向实际、面向工程的实际运用能力。
4．本门课是在学生学习过多门技术基础课的基础上开设的，它涵盖知识的内容多，面广，难度大，实用性强，能培养学生融会贯通知识、提高综合应用知识解决实际问题的能力。
二、课程教学内容第一章整流装置（6学时）内容：介绍大功率整流电路的典型结构和控制方式；整流装置的功能指标、改善功率因数的措施；电力电子装置的谐波及其抑制、快速静止无功补偿装置的基本原则。
学习要求及重点：掌握大功率整流的典型电路结构，技术性能，功能指标、抑制谐波以及提高功率因数的措施。
作业本章作业4~6题，内容：大功率多相整流基本电量计算2题；多重化整流电路的谐波分析计算2题；功率因数的计算1题；静止无功补尝装置原理分析1题。
第二章逆变装置（6学时）内容：重点介绍逆变器输出谐波的抑制及波形的改善、三点式逆变电路工作原理、谐振直流环节逆变器以及DC/AC变换技术的应用。
学习要求及重点：重点掌握谐波的抑制、SPWM波调制技术、三电平逆变器和谐振直流环节逆变器的工作原理，以及DC/AC变换技术的应用。
电力电子器件复习提纲
• 16、电阻性负载三相半波可控整流电路中，晶闸管 所承受的最大正向电压Um等于√2U2，晶闸管控制角 α的最大移相范围是0~150º，使负载电流连续的条件 为α≤30º(U2为相电压有效值)。 • 17、单相全控桥式整流大电感负载电路中，控制角α 的移相范围是( A ) • A 0°～90° B 0°～180° C 90°～ 180° D 180°～360°
• 11、直流斩波电路作用是将交流电压变换成一种幅值可调的直流 电压。 （×） • 12、直流斩波电路采用的电力电子器件多以晶闸管为主。 （×） • 13、直流斩波电路有降压式斩波电路、升压式斩波电路和升降压 式斩波电路。 （√） • 14、晶闸管过零调功器两种控制方式为全周波连续式和全周波间 隔式。 • 15、交流调压电路是用来变换交流电压幅值的电路，与整流相似， 也有单相和三相之分。
• 23、晶闸管在电路中的门极正向偏压（ B ）愈好。 • A、愈大 B、愈小 C、不变 D、愈稳定 • 24、普通晶闸管的通态电流（额定电流）是用电流的（ C ） 来表示的。A 有效值 B 最大值 C 平均值 D瞬时值 • 25、如某晶闸管的正向阻断重复峰值电压为745V，反向重复 峰值电压为825V，则该晶闸管的额定电压应为（ A ） • A、700V B、750V C、800V D、850V • 26、双向晶闸管的通态电流（额定电流）是用电流的（ A ） 来表示的。 • A、 有效值 B、 最大值 C、 平均值 D、 瞬时值 • 27、比较而言，下列半导体器件中输入阻抗最大的（ B ）。 • A、GTR B、MOSFET C、IGBT D、GTO • 28、下列电力半导体器件电路符号中表示IGBT器件的电路符 号是( C )。
第一章 电力电子器件
• 1、P14，例1-1 • 2、P14，例1-2 • 3、作业（P34）：1-1、1-2、1-3、1-4、1-7、1-8、1-9（C）、110、1-11、1-22。 • 4、电力电子技术是依靠电力电子器件组成各种电力变换电路， 实现电能的高效率转换与控制的一门学科，它包括 电力电子器件、 电力电子电路和控制电路三个组成部分。
电力电子变流技术

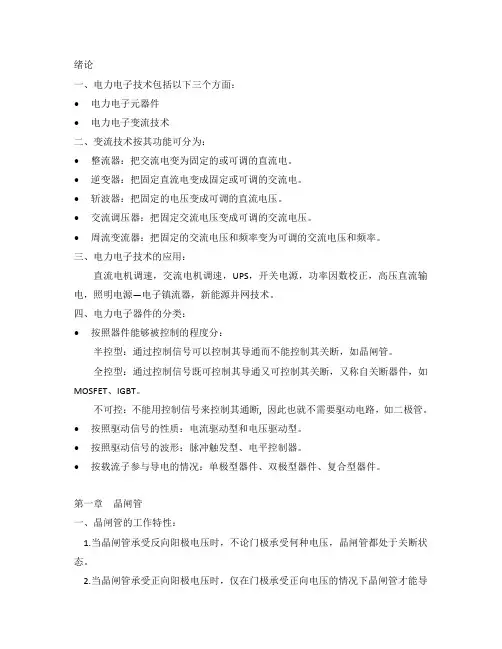

绪论一、电力电子技术包括以下三个方面：•电力电子元器件•电力电子变流技术二、变流技术按其功能可分为：•整流器：把交流电变为固定的或可调的直流电。
•逆变器：把固定直流电变成固定或可调的交流电。
•斩波器：把固定的电压变成可调的直流电压。
•交流调压器：把固定交流电压变成可调的交流电压。
•周流变流器：把固定的交流电压和频率变为可调的交流电压和频率。
三、电力电子技术的应用：直流电机调速，交流电机调速，UPS，开关电源，功率因数校正，高压直流输电，照明电源—电子镇流器，新能源并网技术。
四、电力电子器件的分类：•按照器件能够被控制的程度分：半控型：通过控制信号可以控制其导通而不能控制其关断，如晶闸管。
全控型：通过控制信号既可控制其导通又可控制其关断，又称自关断器件，如MOSFET、IGBT。
不可控：不能用控制信号来控制其通断, 因此也就不需要驱动电路，如二极管。
•按照驱动信号的性质：电流驱动型和电压驱动型。
•按照驱动信号的波形：脉冲触发型、电平控制器。
•按载流子参与导电的情况：单极型器件、双极型器件、复合型器件。
第一章晶闸管一、晶闸管的工作特性：1.当晶闸管承受反向阳极电压时，不论门极承受何种电压，晶闸管都处于关断状态。
2.当晶闸管承受正向阳极电压时，仅在门极承受正向电压的情况下晶闸管才能导通，正向阳极电压和正向门极电压两者缺一不可。
3.晶闸管一旦导通，门极就失去控制作用，不论门极电压是正还是负，晶闸管保持导通，故导通的控制信号只须正向脉冲电压称之为触发脉冲即可。
4.要使晶闸管关断，必须去掉阳极正向电压，或者给阳极加反压，或者降低正向阳极电压，使通过晶闸管的电流降低到一定数值以下。
5.当门极未加触发电压时，晶闸管具有正向阻断能力，它是一般二极管不具备的。
二、电流、电压的平均值、有效值的计算：1、周期：[0 , ]2、积分函数3、有效积分区间: [0 , ]4、平均值的计算：5、有效值的计算：6、波形系数：K f=I/I d >1第二章单相整流一、整流电路及其分类：1、按组成的器件分为：可控、不可控、全控2、按电路结构分：桥式、零式3、按交流输入相数分：单相、三相4、按变压器二次侧电流的方向是单向还是双向分：单拍电路、双拍电路二、单相整流电路：1、电路结构：2、引入概念：触发角：VT开始承受正向压降至门极脉冲信号到来时的电角度。
【电力电子技术习题解答】期末考试题库第7章
第7章 思考题与习题7.1高频化的意义是什么？为什么提高开关频率可以减小滤波器和变压器的体积和重量？答：高频化可以减小滤波器的参数，减小变压器的体积从而使装置小型化、轻型化； 提高开关频率，可以减小滤波器的电感和电容的参数，减小滤波器的体积和重量；当变压器输入正弦波时，fNBS U 44.4 ，频率升高时，可以减小N 和S 的参数，从而减小变压器各绕组的匝数和铁心的尺寸，使变压器的体积减小，重量减轻，。
7.2何谓软开关和硬开关？怎样才能实现完全无损耗的软件关过程？答：如果开关器件在其端电压不为零时开通则称为硬件通，在其电流不为零时关断则称为硬关断。
硬开通、硬关断统称为硬开关。
在硬开关过程中，开关器件在较高电压下承载有较大电流，故产生很大的开关损耗。
如果在电力电子变换电路中采取一些措施，如改变电路结构和控制策略，使开关器件被施加驱动信号而开通过程中其端电压为零，这种开通称为零电压开通；若使开关器件撤除其驱动信号后的关断过程中其承载的电流为零，这种关断称为零电流关断。
零电压开通和零电流关断是最理想的软开关，其开关过程中无开关损耗。
如果开关器件在开通过程中端电压很小，在关断过程中其电流也很小，这种开关过程的功率损耗不大，称之为软开关。
7.3零开关，即零电压开通和零电流关断的含义是什么？答：使开关开通前的两端电压为零，则开关导通过程中就不会产生损耗和噪声，这种开通方式为零电压开通；而使开关关断时其电流为零，也不会产生损耗和噪声，称为零电流关断。
7.4试分析图题7.4两个电路在工作原理上的差别，并指出它们的异同点。
图题7.4答：相同点：都是零电压开关准谐振电路。
不同点：（a ）图在（b ）图软开关的电容上串了一个电阻，7.5软开关电路可以分为哪几类？其典型拓扑分别是什么样的？各有什么特点？答：准谐振变换电路、零开关PWM 变换电路和零转换PWM 变换电路。
见教材“7.1 , 7.2”7.6准谐振变换器与多谐振变换器的区别是什么？答：准谐振变换电路分为零电压开关准谐振变换电路（ZVS QRC ）与零电流开关准谐振变换电路（ZCS QRC ）。
电力电子单相桥式全控整流电路
目录第1章绪论 (1)1.1 什么是整流电路 (1)1.2 整流电路的发展与应用 (1)1.3 本设计的简介 (1)第二章总体设计方案介绍 (2)2.1总的设计方案 (2)2.2 单相桥式全控整流电路主电路设计 (3)2.3保护电路的设计 (5)2.4触发电路的设计 (9)第三章整流电路的参数计算与元件选取 (12)3.1 整流电路参数计算 (12)3.2 元件选取 (13)第四章设计总结 (15)4.1设计总结 (15)第五章心得体会 (16)参考文献 (17)第1章绪论1.1 什么是整流电路整流电路（rectifying circuit）把交流电能转换为直流电能的电路。
大多数整流电路由变压器、整流主电路和滤波器等组成。
它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。
整流电路通常由主电路、滤波器和变压器组成。
20世纪70年代以后，主电路多用硅整流二极管和晶闸管组成。
滤波器接在主电路与负载之间，用于滤除脉动直流电压中的交流成分。
变压器设置与否视具体情况而定。
变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离。
可以从各种角度对整流电路进行分类，主要的分类方法有：按组成的期间可分为不可控，半控，全控三种；按电路的结构可分为桥式电路和零式电路；按交流输入相数分为单相电路和多相电路；按变压器二次侧电流的方向是单向还是双向，又可分为单拍电路和双拍电路.1.2 整流电路的发展与应用电力电子器件的发展对电力电子的发展起着决定性的作用，因此不管是整流器还是电力电子技术的发展都是以电力电子器件的发展为纲的，1947年美国贝尔实验室发明了晶体管，引发了电子技术的一次革命；1957年美国通用公司研制了第一个晶闸管，标志着电力电子技术的诞生；70年代后期，以门极可关断晶闸管（GTO）、电力双极型晶体管（BJT）和电力场效应晶体管（power-MOSFET）为代表的全控型器件迅速发展，把电力电子技术推上一个全新的阶段；80年代后期，以绝缘极双极型晶体管（IGBT）为代表的复合型器件异军突起，成为了现代电力电子技术的主导器件。
电力电子技术王兆安第五版课后习题答案
目录第 1章电力电子器件第 2章整流电路第 3章直流斩波电路第 4章交流电力控制电路和交交变频电路第 5章逆变电路第 6章 PWM控制技术第 7章软开关技术第 8章组合变流电路π π π第 1 章 电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：u AK >0 且 u GK >0。
2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持 电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降 到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
3. 图 1-43 中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为 I m ，试计算各波形的电流平均值 I d1、I d2、I d3 与电流有效值 I 1、I 2、I 3。
π π 4a)12π 0 ππ 5π 2π 0π 2π44 2b)c)图 1-43 晶闸管导电波形I m 2解：a)I d1= 2 1 赲υλ0πI m sin ω td ( ω t ) = ( +1 ) 猏υλ0 0.2717 I m 42 22 I m3 1 I 1= 赲υλ0π ( 2 π 4b)I d2 = 1 赲υλ0ππ 41I m sin ω t ) d ( ω t ) = + 猏υλ0 0.4767 I m 2 4 2πI m 2I msin ω td ( ω t ) = ( + 1 ) 猏υλ0 0.5434 I m π 22 2I m3 1 I 2 =π 赲υλ0π( I m sin ω t ) d ( ωt ) = + 猏υλ0 0.6741I 4 24 2π πc)I d3= 1 21赲υλ002 I md ( ωt ) =π2 1 I m 4 1 I3 =赲υλ002 I md (ωt ) = I m 2 π2多少？这时，相应的电流最大值 I m1、I m2、I m3 各为多少?解：额定电流 I T(AV) =100A 的晶闸管，允许的电流有效值 I =157A ，由上题计算结果知a) b) II m1 ? 猏υλ0329.35，0 4767II m2 ? 猏υλ0 232.90,0 6741I d1 猏υλ0 0.2717 I m1 猏υλ0 89.48 I d2 猏υλ0 0.5434 I m2 猏υλ0 126.56 1 c) I m3=2 I = 314, I d3= I m3=78.545. GTO 和普通晶闸管同为 PNPN 结构，为什么 GTO 能够自关断，而普通晶闸管不能？ 答：GTO 和普通晶闸管同为 PNPN 结构，由 P 1N 1P 2 和 N 1P 2N 2 构成两个晶体管 V 1、V 2,分 别具有共基极电流增益 α 和 α ，由普通晶闸管的分析可得， α + α =1 是器件临界导通 12的条件。
智慧树知到 《电力电子技术》章节测试答案
智慧树知到《电力电子技术》章节测试答案第一章单元测试1、电力电子技术中，电力变换电路包含（）变换。
A:AC/DCB:DC/DCC:DC/ACD:AC/AC正确答案：AC/DC,DC/DC,DC/AC,AC/AC2、（）年，电子管出现，从而开创了电子技术之先河。
A:1904B:1914C:1905D:1915正确答案：19043、1957年，美国通用电气公司研制出第一个( )，因电气性能和控制性能优越，其应用范围迅速扩大。
A:晶闸管B:GTOC:GTRD:IGBT正确答案：晶闸管4、一般认为，电力电子学的诞生是以( )的发明为标志。
A:IGBTB:晶闸管C:GTRD:GTO正确答案：晶闸管5、电力电子技术的发展趋势( )A:向容量更大和更小的两个方向发展B:向集成化方向发展C:向智能化方向发展正确答案：向容量更大和更小的两个方向发展,向集成化方向发展,向智能化方向发展6、电力电子器件按照驱动信号分类，可分为（）A:电流驱动型B:电压驱动型C:混合型正确答案：电流驱动型,电压驱动型7、电力电子器件按照器件内部电子和空穴两种载流子参与导电的情况分为( )。
A:单极型器件B:双极型器件C:复合型器件正确答案：单极型器件,双极型器件,复合型器件8、电力电子器件按照其控制器通断的能力分为（）器件。
A:半控型B:全控型C:不控型正确答案：半控型,全控型,不控型9、电力电子器件组成的系统，一般由（）组成。
A:控制电路B:驱动电路C:电力电子器件D:保护电路正确答案：控制电路,驱动电路,电力电子器件,保护电路第二章单元测试1、晶闸管稳定导通的条件（）A:晶闸管阳极电流大于晶闸管的擎住电流B:晶闸管阳极电流小于晶闸管的擎住电流C:晶闸管阳极电流大于晶闸管的维持电流D:晶闸管阳极电流小于晶闸管的维持电流正确答案：晶闸管阳极电流大于晶闸管的擎住电流2、已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A:减小至维持电流以下B:减小至擎住电流以下C:减小至门极触发电流以下D:减小至5A以下正确答案：减小至维持电流以下3、为限制功率晶体管的饱和深度，减少存储时间，桓流驱动电路经常采用（）A:du/dt抑制电路B:抗饱和电路C:di/dt抑制电路D:吸收电路正确答案：抗饱和电路4、IGBT是一个复合型的器件，它是（）A:GTR驱动的MOSFETB:MOSFET驱动的GTRC:MOSFET驱动的晶闸管D:MOSFET驱动的GTO正确答案：MOSFET驱动的GTR5、晶闸管触发电路中，若改变（）的大小，则输出脉冲产生相位移动，达到移相控制的目的。
电力电子技术课后习题重点(第五章~第七章)
4-4电压型逆变电路中反馈二极管的作用是什么？为什么电流型逆变电路中没有反馈二极管？在电压型逆变电路中,当交流侧为阻感负载时需要提供无功功率,直流侧电容起缓冲无功能量的作用。
为了给交流侧向直流侧反馈的无功能量提供通道,逆变桥各臂都并联了反馈二极管。
当输出交流电压和电流的极性相同时,电流经电路中的可控开关器件流通，而当输出电压电流极性相反时,由反馈二极管提供电流通道。
4-8.逆变电路多重化的目的是什么?如何实现?串联多重和并联多重逆变电路备用于什么场合?答:逆变电路多重化的目的之一是使总体上装置的功率等级提高,二是可以改善输出电压的波形。
因为无论是电压型逆变电路输出的矩形电压波,还是电流型逆变电路输出的矩形电流波,都含有较多谐波,对负载有不利影响,采用多重逆变电路,可以把几个矩形波组合起来获得接近正弦波的波形。
逆变电路多重化就是把若干个逆变电路的输出按一定的相位差组合起来,使它们所含的某些主要谐波分量相互抵消,就可以得到较为接近正弦波的波形。
组合方式有串联多重和并联多重两种方式。
串联多重是把几个逆变电路的输出串联起来,并联多重是把几个逆变电路的输出并联起来。
串联多重逆变电路多用于电压型逆变电路的多重化。
并联多重逆变电路多用于电流型逆变电路的多重化。
在电流型逆变电路中,直流电流极性是一定的,无功能量由直流侧电感来缓冲。
当需要从交流侧向直流侧反馈无功能量时,电流并不反向,依然经电路中的可控开关器件流通,因此不需要并联反馈二极管。
5-1简述图5-la 所示的降压斩波电路工作原理。
答：降压斩波器的原理是：在一个控制周期中，让V 导通一段时间on t 。
，由电源E 向L 、R 、M 供电，在此期间，Uo=E 。
然后使V 关断一段时间off t ，此时电感L 通过二极管VD 向R 和M 供电，Uo=0。
一个周期内的平均电压0on offE t U t ⋅=⋅输出电压小于电源电压,起到降压的作用。
5-2．在图5-1a 所示的降压斩波电路中，已知E=200V ，R=10Ω，L 值微大，E=30V ，T=50μs ，ton=20μs ，计算输出电压平均值U o ，输出电流平均值I o 。
电力电子变流技术PPT课件
I2
1 3
I m 55.7A
Kf2
I2 Id2
1.67
思考1：如果晶闸管的额定电流是100A,考虑晶闸管的安全裕量,请问在以 上的情况下, 允许流过的平均电流是多少?
IT
IIdd
1.57 IT (
IT
2 K 1
IT Kf1f 2
AV ) 115577 A 11.57741.6970 .2 A94
2. 功率二极管的主要参数
(1) 反向重复峰值电压URRM 取反向不重复峰值电压URSM的80％称为反向重复峰 值电压URRM，也被定义为二极管的额定电压URR。显 然，URRM小于二极管的反向击穿电压URO。
(2) 额定电流IFR
二极管的额定电流IFR被定义为其额定发热所允许的正弦半波电流 平均值。其正向导通流过额定电流时的电压降UFR一般为1～2V。 当二极管在规定的环境温度为+40℃和散热条件下工作时，通过正 弦半波电流平均值IFR时，其管芯PN结温升不超过允许值。若正弦 电流的最大值为Im，则额定电流为
在室温且阳极电压为6V直流电压时，使晶闸管从阻断到完全开通 所必需的最小门极直流电流。
(8) 门极触发电压UGT
对应于门极触发电流时的门极触发电压。触发电路给门极的电压 和电流应适当地大于所规定的UGT和IGT上限，但不应超过其峰值 IGFM 和 UGFM。
(9) 断态电压临界上升率du/ dt
1.1.1 功率二极管的结构和工作原理
1. 功率二极管的结构
A
K A
a)
A
PN
K
I
J
K
b)
c)
2. 功率二极管的工作原理
由于PN结具有单向导电性，所以二极管是一 个正方向单向导电、反方向阻断的电力电子器 件。
电力电子技术(第5版)课后习题解析
GTR
GTO
电压、 电流容量大， 适用于大功率场合， 电流关断增益很小，关断时门极负脉 具有电导调制效应，其通流能力很强。 冲电流大， 开关速度低， 驱动功率大， 驱动电路复杂，开关频率低。 开关速度快， 输入阻抗高， 热稳定性好， 通态电阻大，通态损耗大，电流容量 所需驱动功率小且驱动电路简单，工作 小，耐压低，一般只适用于功率不超 频率高，不存在二次击穿问题。 过 10kW 的电力电子装置。
c) Id3=
第 3 页 共 62 页
GTO 驱动电路的特点是：GTO 要求其驱动电路提供的驱动电流的前沿应有足够的幅值和陡度，且一般需 要在整个导通期间施加正门极电流，关断需施加负门极电流，幅值和陡度要求更高，其驱动电路通常包括开 通驱动电路，关断驱动电路和门极反偏电路三部分。 电力 MOSFET 驱动电路的特点：要求驱动电路具有较小的输入电阻，驱动功率小且电路简单。 7. 试说明 IGBT、GTR、GTO 和电力 MOSFET 各自的优缺点。 解：对 IGBT、GTR、GTO 和电力 MOSFET 的优缺点的比较如下表： 器 件 IGBT 优 点 缺 点 开关速度快，开关损耗小，具有耐脉冲 电流冲击的能力，通态压降较低，输入 阻抗高，为电压驱动，驱动功率小。 耐压高，电流大，开关特性好，通流能 力强，饱和压降低。 开关速度低于电力 MOSFET，电压、 电流容量不及 GTO ；存在擎住效应 问题。 开关速度低，为电流驱动，所需驱动 功率大，驱动电路复杂；存在二次击 穿问题。
1 2 1 1 1 2 2 I m d (t ) = Im 2 0 5. 上题中如果不考虑安全裕量,问 100A 的晶闸管能送出的平均电流 Id1、Id2、Id3 各为多少？这时，相应的电流 最大值 Im1、Im2、Im3 各为多少? 解：额定电流 I T(AV) =100A 的晶闸管，允许的电流有效值 I =157A，由上题计算结果知 I a) Im1 Id1 0.2717 Im1 89.48 329.35， 0.4767 I b) Im2 Id2 0.5434 Im2 126.56 232.90, 0.6741 1 c) Im3=2 I = 314, Id3= Im3=78.5 4 6. IGBT、GTR、GTO 和电力 MOSFET 的驱动电路各有什么特点？ 答：IGBT 驱动电路的特点是：驱动电路具有较小的输出电阻，IGBT 是电压驱动型器件，IGBT 的驱动多采 用专用的混合集成驱动器。 GTR 驱动电路的特点是：驱动电路提供的驱动电流有足够陡的前沿，并有一定的过冲，这样可加速开通过 程，减小开通损耗，关断时，驱动电路能提供幅值足够大的反向基极驱动电流，并加反偏截止电压，以加速 关断速度。
电力电子技术最新版配套习题答案详解第5-8章
目录第1章电力电子器件 (1)第2章整流电路 (4)第3章直流斩波电路 (20)第4章交流电力控制电路和交交变频电路 (26)第5章逆变电路 (31)第6章PWM控制技术 (35)第7章软开关技术 (40)第8章组合变流电路 (42)第5 章逆变电路1．无源逆变电路和有源逆变电路有何不同？答：两种电路的不同主要是：有源逆变电路的交流侧接电网，即交流侧接有电源。
而无源逆变电路的交流侧直接和负载联接。
2．换流方式各有那几种？各有什么特点？答：换流方式有4 种：器件换流：利用全控器件的自关断能力进行换流。
全控型器件采用此换流方式。
电网换流：由电网提供换流电压，只要把负的电网电压加在欲换流的器件上即可。
负载换流：由负载提供换流电压，当负载为电容性负载即负载电流超前于负载电压时，可实现负载换流。
强迫换流：设置附加换流电路，给欲关断的晶闸管强迫施加反向电压换流称为强迫换流。
通常是利用附加电容上的能量实现，也称电容换流。
晶闸管电路不能采用器件换流，根据电路形式的不同采用电网换流、负载换流和强迫换流3 种方式。
3．什么是电压型逆变电路？什么是电流型逆变电路？二者各有什么特点。
答：按照逆变电路直流测电源性质分类，直流侧是电压源的称为逆变电路称为电压型逆变电路，直流侧是电流源的逆变电路称为电流型逆变电路电压型逆变电路的主要特点是：①直流侧为电压源，或并联有大电容，相当于电压源。
直流侧电压基本无脉动，直流回路呈现低阻抗。
②由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。
而交流侧输出电流波形和相位因负载阻抗情况的不同而不同。
③当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。
为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。
电流型逆变电路的主要特点是：①直流侧串联有大电感，相当于电流源。
直流侧电流基本无脉动，直流回路呈现高阻抗。
②电路中开关器件的作用仅是改变直流电流的流通路径，因此交流侧输出电流为矩形波，并且与负载阻抗角无关。
电力电子技术期末考试试题及答案(史上最全)
6.把电网频率的交流电直接变换成可调频率的交流电的变流电路称为__交交变频电路_。
7.单相交交变频电路带阻感负载时，哪组变流电路工作是由_输出电流的方向_决定的，交流电路工作在整流还是逆变状态是根据_输出电流方向和输出电压方向是否相同_决定的。
1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR的复合管。
2、晶闸管对触Βιβλιοθήκη 脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。。
8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。
9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH。
10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。
10、逆变器按直流侧提供的电源的性质来分，可分为电压型型逆变器和电流型型逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用电容器进行滤波，电压型三相桥式逆变电路的换流是在桥路的本桥元件之间元件之间换流，每只晶闸管导电的角度是180º度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用电感滤波，电流型三相桥式逆变电路换流是在异桥元件之间元件之间换流，每只晶闸管导电的角度是120º
第2章整流电路
电力电子复习资料
电⼒电⼦复习资料第⼀章概述可以认为，所谓电⼒电⼦技术就是应⽤于电⼒领域的电⼦技术。
电⼦技术包括信息电⼦技术和电⼒电⼦技术两⼤分⽀。
通常所说的模拟电⼦技术和数字电⼦技术都属于信息电⼦技术。
具体地说，电⼒电⼦技术就是使⽤电⼒电⼦器件对电能进⾏变换和控制的技术。
电能变换的形式共有四种：交流-直流变换、直流-直流变换、直流-交流变换、交流-交流变换。
电⼒电⼦器件的制造技术是电⼒电⼦技术的基础。
变流技术则是电⼒电⼦技术的核⼼。
美国学者W. Newell认为电⼒电⼦学是由电⼒学、电⼦学和控制理论三个学科交叉⽽形成的。
⼀般认为，电⼒电⼦技术的诞⽣是以1957年美国通⽤电⽓公司研制出第⼀个晶闸管为标志的。
把驱动、控制、保护电路和电⼒电⼦器件集成在⼀起，构成电⼒电⼦集成电路（PIC），这代表了电⼒电⼦技术发展的⼀个重要⽅向。
电⼒电⼦集成技术包括以PIC为代表的单⽚集成技术、混合集成技术以及系统集成技术。
随着全控型电⼒电⼦器件的不断进步，电⼒电⼦电路的⼯作频率也不断提⾼。
与此同时，软开关技术的应⽤在理论上可以使电⼒电⼦器件的开关损耗降为零，从⽽提⾼了电⼒电⼦装置的功率密度。
第⼆章电⼒电⼦器件2.1：电⼒电⼦器件概述1、电⼒电⼦器件（Power Electronic Device）是指可直接⽤于处理电能的主电路中，实现电能的变换或控制的电⼦器件。
电⼒电⼦器件⼀般⼯作在开关状态2、电⼒电⼦器件的功率损耗：通态损耗、断态损耗、开关损耗（开通损耗、关断损耗）通态损耗是电⼒电⼦器件功率损耗的主要成因。
当器件的开关频率较⾼时，开关损耗会随之增⼤⽽可能成为器件功率损耗的主要因素。
3、电⼒电⼦器件在实际应⽤中，⼀般是由控制电路、驱动电路和以电⼒电⼦器件为核⼼的主电路组成⼀个系统。
4、电⼒电⼦器件的分类（1）按照能够被控制电路信号所控制的程度：半控型器件、全控型器件、不可控器件。
半控型器件是指⽤控制信号可以控制其导通，但不能控制其关断的电⼒电⼦器件。
电力电子变流技术课后答案第7章
第七章直流斩波电路习题与思考题解7-1.DC/DC变换电路的主要形式和工作特点是什么？解：.DC/DC变换器有两种主要的形式，一种是逆变整流型，另一种是斩波电路控制型。
逆变整流型是将直流电压逆变成一个固定的高频交流电压，将这个交流电压经变压器变为要求的交流电压，再整流成所需要的直流电压。
逆变电路一般采用恒压恒频控制，它适用于小功率的电源变换和变压比较大的变换中。
斩波电路控制型可选用多种脉冲调制方式做为控制输入，适用于不需要隔离的场合和升压、降压比不大的场合。
7-2.试述斩波电路的主要功能。
解：直流斩波电路是一种直流/直流（DC/DC）变换电路，其主要功能是通过控制直流电源的通和断，来实现对负载上的平均电压和功率进行控制，即所谓调压调功功能。
7-3.斩波电路常用的三种控制方式是什么？解：斩波电路常用的三种控制方式是：（1）时间比控制方式；（2）瞬时值控制方式；（3）时间比和瞬时值结合的控制方式。
7-4.试述斩波电路时间比控制方式中的三种控制模式。
解：斩波电路时间比控制方式中的三种控制模式为：（1）定频调宽控制模式定频就是指开关元件的开、关频率固定不变，也就是开、关周期T固定不变，调宽是指通过改变斩波电路的开关元件导通的时间T on来改变导通比K t值，从而改变输出电压的平均值。
（2）定宽调频控制模式定宽就是斩波电路的开关元件的导通时间T on固定不变，调频是指用改变开关元件的开关周期T来改变导通比K t。
（3）调频调宽混合控制模式这种方式是前两种控制方式的综合，是指在控制驱动的过程中，即改变开关周期T，又改变斩波电路导通时间T on的控制方式。
通常用于需要大幅度改变输出电压数值的场合.7-5.试述降压型斩波电路的工作原理，如果电路中U d =100V ，K t =0.5，求输出电压值？ 解：降压型斩波电路的输出平均直流电压低于电源输入的直流电压，电路原理结构及工作波形参阅教材P117中的图7-8。
《电力电子技术》(第六七八章)习题答案
第6章 PWM 控制技术1．试说明PWM 控制的基本原理。
答：PWM 控制就是对脉冲的宽度进行调制的技术。
即通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。
在采样控制理论中有一条重要的结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同，冲量即窄脉冲的面积。
效果基本相同是指环节的输出响应波形基本相同。
上述原理称为面积等效原理以正弦PWM 控制为例。
把正弦半波分成N 等份，就可把其看成是N 个彼此相连的脉冲列所组成的波形。
这些脉冲宽度相等，都等于π/N ，但幅值不等且脉冲顶部不是水平直线而是曲线，各脉冲幅值按正弦规律变化。
如果把上述脉冲列利用相同数量的等幅而不等宽的矩形脉冲代替，使矩形脉冲的中点和相应正弦波部分的中点重合，且使矩形脉冲和相应的正弦波部分面积（冲量）相等，就得到PWM 波形。
各PWM 脉冲的幅值相等而宽度是按正弦规律变化的。
根据面积等效原理，PWM 波形和正弦半波是等效的。
对于正弦波的负半周，也可以用同样的方法得到PWM 波形。
可见，所得到的PWM 波形和期望得到的正弦波等效。
2．设图6-3中半周期的脉冲数是5，脉冲幅值是相应正弦波幅值的两倍，试按面积等效原理计算脉冲宽度。
解：将各脉冲的宽度用i（i =1, 2, 3, 4, 5）表示，根据面积等效原理可得1=m5m 2d sin U t t U ⎰πωω=502cos πωt - =(rad)=(ms)2=m525m 2d sin U t t U ωϖππ⎰=5252cos ππωt -=(rad)=(ms)3=m5352m 2d sin U t t U ωϖππ⎰=53522cos ππωt -=(rad)=(ms)4=m5453m 2d sin U t t U ωϖππ⎰=2=(rad)=(ms)5=m54m2d sin U tt Uωϖππ⎰=1=(rad)=(ms)3. 单极性和双极性PWM 调制有什么区别三相桥式PWM 型逆变电路中，输出相电压（输出端相对于直流电源中点的电压）和线电压SPWM 波形各有几种电平答：三角波载波在信号波正半周期或负半周期里只有单一的极性，所得的PWM 波形在半个周期中也只在单极性范围内变化，称为单极性PWM 控制方式。
电力电子变流技术(下)题库
《电力电子变流技术》机械工业出版社命题人王翠平第六章晶闸管的串并联和保护知识点：●晶闸管的串联●晶闸管的并联●晶闸管的过电压保护●晶闸管的过电流保护一、填空题1、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
2、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为 100A。
3、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。
（写出四种即可）4、在电力晶闸管电路中，常用的过电流保护有快速熔断器；电路串电抗器；过流时快速移相；和直流快速开关等几种。
5、和门极G。
6、晶闸管的导通条件阳极加正电压、门极加正向电压；关断条件是阳极电流大于掣住电流、阳极电流小于维持电流或加反向电压。
7、一般操作过电压都是瞬时引起的尖峰电压，经常使用的保护方法是阻容保护而对于能量较大的过电压，还需要设置非线性电阻保护，目前常用的方法有压敏电阻和硒堆。
8、晶闸管的过电流能力比较差，必须采用保护措施，常见的快速熔断器、过流继电器、直流快速开关、、限流与脉冲移相保护。
二、判断题1、晶闸管串联使用时，必须注意均流问题。
（×）2、晶闸管并联使用时，必须注意均压问题。
（×）3、两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。
（√）4、并联谐振逆变器必须是略呈电容性电路。
（√）5、给晶闸管加上正向阳极电压它就会导通。
（×）6、有源逆变指的是把直流电能转变成交流电能送给负载。
（×）7、晶闸管一旦导通，门极没有失去控制作用。
（×）8、加在晶闸管门极上的触发电压，最高不得超过100V。
×9、双向晶闸管额定电流的定义，与普通晶闸管的定义相同。
（√）10、逆变角太小会造成逆变失败。
（√）11、设置补偿电容可以提高变流装置的功率因数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、晶闸管的门极保护
在主电路和触发电路，一些瞬变电压也可能通过分布电容 或空间传播进入门极电路。 晶闸管门极保护除了防止本身免遭过电压（过电流）的损 坏外，还要防止门极受干扰的影响而使晶闸管误触发导通。 门极保护一般用电阻、电容、二极管等元件组成。 门极与阴极间电阻R降低了门极与 阴极间电阻，降低了门极灵敏度，从 而增加了元件承受du/dt的能力并减少 了关断时间。
对于晶闸管关断过程中产生的尖峰状瞬时过电压，最常用 的方法是在晶闸管两端并联阻容保护电路。 加上阻容后，当晶闸管关断时，变压器电流可通过RC续流， 减小di/dt，从而抑制了过电压。
VD
串联电阻的作用： ① 抑制LC电路振荡。
C
RiCLeabharlann ② 限制晶闸管开通损耗与电流上升率。
图7.7 RCD过电压吸收电路
二、晶闸管的过电压保护
电力电子装置可能的过电压——外因过电压和内因过电压。 外因过电压：主要来自雷击和系统操作过程等外因。 1）雷击过电压：由雷击引起。 2）静电感应过电压：由整流变压器的分布电容引起。 3）操作过电压：由分闸、合闸等开关操作引起。 内因过电压：主要来自电力电子装置内部器件的开关过程。 1）换相过电压：晶闸管在换相结束后，反向电流急剧减小， 会由线路电感在器件两端感应出过电压。
3）利用储能元件保护
利用储能元件吸收产生过电压的能量实现过电压保护。 电容C是最常用的过压保护元件。
图7.6 阻容过电压保护的接法
利用电容两端电压不能瞬时突变的特性来吸收尖峰过电压， C值越大，抑制效果越好。 串联电阻的目的是消耗部分产生过电压的能量，抑制LC回 路的振荡。
图7.6 阻容过电压保护的接法
短路保护：快熔只在短路电流较大的区域起保护 作用。
（2）直流快速断路器和过流继电器保护
直流快速断路器亦称为直流快速开关。 对于大、中容量的设备及经常逆变时，可用直流 快速自动开关作直流侧过载或短路保护。 当出现严重过载或短路电流时，要求快速开关比 快熔先动作，尽量避免快速熔断。
过流继电器有直流和交流两种。 可以在过电流时动作，其整定值必须与晶闸管串 联的快速熔断器的过载特性相适应。
（3）利用引入电流检测的电子保护电路作过电流保护
在交流侧设置电流检测装置，利用过电流信号去控制 触发器，使触发脉冲快速后移或瞬时停止使晶闸管关断，
从而抑制了过电流。但在可逆系统中，停发脉冲后会造
成逆变失败，因此多采用脉冲快速后移的方法。 同时采用几种过电流保护措施，提高可靠性和合理性。 电子电路作为第一保护措施，快熔仅作为短路时的部分 区段的保护，直流快速断路器整定在电子电路动作之后实 现保护，过电流继电器整定在过载时动作。
VD1
R
VD
VD
VD2
c
d
e
f
4）利用引入电压检测的电子保护电路作过电压保护 这是电力电子装置常采用的过电压保护方法。其 保护原理与利用电流检测的电子保护电路作过电流 保护原理类似。
三、限制晶闸管的du/dt和di/dt保护 1. 限制du/dt保护措施
晶闸管在阻断状态下存在结电容。当加在晶闸管上的正向 电压上升率du/dt较大时，结电容充电电流起到触发电流的作 用，使晶闸管误导通，造成装置的失控。因此，必须采取措 施抑制du/dt。 产生du/dt过大的原因： 1）由电网侵入的过电压。 2）晶闸管换相引起。 限制du/dt过大的主要措施也是在晶闸管两端并联一个RC 或RCD吸收电路。
（2）晶闸管变流装置运行过电压保护措施
按过电压保护的部位来分，有交流侧保护、直流侧保护 和器件保护等几部分。
1）避雷器保护：在变压器高压侧装避雷器来限制雷击过电压。
2）利用非线性过电压保护元件保护 采用雪崩二极管、金属氧化物压敏电阻、硒堆和转折二极管 等非线性过电压保护元器件来限制或吸收过电压。其中压敏 电阻应用最普遍。 金属氧化物压敏电阻是由氧化锌、 氧化铋等烧结制成的非线性电阻 元件，具有正反向都很陡的伏安 特性。
R
Power Electronic Technology
精品课件！
Power Electronic Technology
精品课件！
C
电容C紧接于门极与阴极之间，可防止干扰 的误触发，对高频噪声起旁路作用，有助于提 高元件件承受du/dt的能力，但同时关断时间和 开通时间增加。
(c)~(f)中，二极管VD为门极反向过电压保护；VD1的作用 只允许正电压加到门极，阻断反电压；R为限流电阻；稳压 管VD2为门极正、反电压限幅保护。
变压器 交流断路器 电流检测 电流互感器 快速熔断器 变流器 直流快速断路器 负载
过电流 继电器
短路器
开关电路
触发电路
动作电流 整定值
电子保护电路
图7.1 过电流保护措施及其配置位置
（1）快速熔断器保护
快速熔断器简称快熔，是电控装置中最普遍使用 的一种短路保护电器。 快熔对器件的保护方式：全保护和短路保护两种。 全保护：过载、短路均由快熔进行保护，适用于 小功率装置或器件裕度较大的场合。
第7章 电力电子变流装置的控制和保护电路
Power Electronic Technology
7.1 晶闸管变流装置的保护电路
7.2 晶闸管变流装置的触发电路
7.3 电力晶体管的驱动电路
7.4 IGBT的驱动电路
7.5 电力电子变流装置的缓冲电路
一、晶闸管变流装置的过电流保护
过电流——过载和短路两种情况。
2. 限制di/dt保护措施
晶闸管在导通瞬间，电流集中在门极附近，随着时间的 推移导通区才逐渐扩大，直到整个结面导通为止。在此过 程中，电流上升率di/dt应限制在通态电流临界上升率以内， 否则将导致门极附近过热，损坏晶闸管。 产生di/dt过大的原因： 1）晶闸管导通时，与晶闸管并联的阻容保护中的电容突然 向晶闸管放电。 2）交流电源通过晶闸管向直流侧保护电容充电。 3）直流侧负载突然短路。 限制di/dt过大，除了在阻容保护中选择合适的电阻，可在 每个桥臂上与晶闸管串联一个小电感。
图7.4 压敏电阻的伏安特性
正常工作时，漏电流仅是微安级，故损耗小；当浪涌电压 来到时，反应快，可通过数千安培的放电电流。因此，抑 制过电压的能力强。 它还有体积小、价格便宜等优点，是一种较理想的保护元件。 压敏电阻的主要缺点是持续的平均功率太小(仅数瓦)，如果 正常工作的电压超过它的额定电压，很短时间就会因过热而 损坏，因此不宜应用于那些频繁出现过电压的场合。
