自来水厂工艺流程培训教材PPT(共 48张)

净水工艺流程
适用条件
3 原水→混凝→气浮→过滤→消 经常浊度较低，短时间不超过
毒
100NTU
ቤተ መጻሕፍቲ ባይዱ
4 原水→(调蓄预沉或自然沉淀或 高浊度水二级沉淀（澄清）工
混凝预沉) →混凝沉淀或澄清 艺，含砂量大、沙峰持续时间
→过滤→消毒
较长的原水处理
5 原水→混凝→沉淀/气浮→过滤 经常浊度较低。采用气浮澄清；
→消毒
水厂各构筑物运行、维护及安全操作规程 ——澄清池
短时间停用后重新投运时应符合下列规定： 短时间停用期间搅拌叶轮应继续低速运行； 重新投运期间搅拌叶轮应继续低速运行； 恢复运行量不应大于正常水量的70%； 恢复运行时宜用较大的搅拌速度以加大泥渣回流量，增加第二反 应室的泥浆浓度； 恢复运行时应适当增加投药量； 当第二反应室内泥浆沉降比达到10%以上后，可调节水量至正常 值，并减少加药量至正常值。
自来水厂培训
培训内容
水厂处理工艺流程 水厂各构筑物运行、维护及安全操作规程 生活饮用水卫生标准《GB5749-2006》

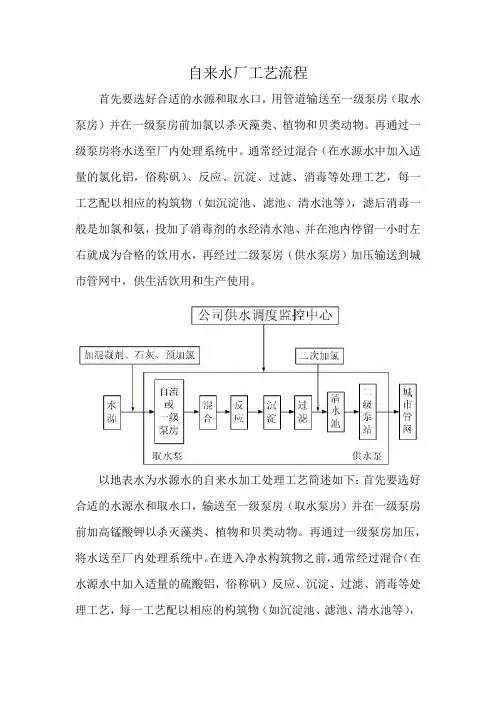

水厂处理工艺流程
澄清池
原水↑→絮凝池→沉淀池→滤池↑→清水池→用户
混凝剂
消毒液
水厂各构筑物运行、维护及安全操作规程 ——水源的选择
水源的选择原则： 水量充足 水质良好 便于保护 技术经济
水厂各构筑物运行、维护及安全操作规程 ——混凝池
混合设备 水泵混合 ；管式混合；机械混合 混合时间一般为2min之内
水厂各构筑物运行、维护及安全操作规程 ——混凝池
絮凝设备 隔 板 絮 凝 池
水厂各构筑物运行、维护及安全操作规程 ——混凝池
折板絮凝池
水厂各构筑物运行、维护及安全操作规程 ——混凝池
水厂各构筑物运行、维护及安全操作规程 ——澄清池
水厂各构筑物运行、维护及安全操作规程 ——澄清池
宜连续运行 初始运行应符合下列规定：
运行水量为初始水量的50%~70%； 投药量为正常运行投药量的（1~2）倍； 原水浑浊度偏低时，在投药的同时可投加石灰或黏土，或在空池进水前 通过排泥管把相邻运行的澄清池内的泥浆压入空池内，然后再进原水； 第二反应室沉降比达10%以上和澄清池出水基本达标后，可减少投药量、 增加水量； 增加水量应间歇进行，间隔时间不应少于30min，增加适量应为正常水 量的10%~15%，直至达到设计能力； 搅拌强度和回流提升量应逐步增加到正常值。
洪水期浊度较高时，则采用沉
淀工艺
水厂各构筑物运行、维护及安全操作规程 ——混凝池
混凝情况：
水中胶体粒子（包括微小悬浮物）的性质； 天然水中的胶体杂质通常是负电荷胶体。
混凝剂在水中的水解物种； 胶体粒子与混凝剂之间的相互作用
混凝机理：电性中和、吸附架桥、网捕和卷扫
水厂各构筑物运行、维护及安全操作规程 ——混凝池
水厂各构筑物运行、维护及安全操作规程 ——混凝池
3、絮凝剂的性质和结构影响：对于高分子絮凝剂来说，其结 构和性质对絮凝作用影响很大。无机高分子絮凝剂的聚合度越大 ，其电中和能力和吸附架桥功能越强。而对于有机絮凝剂来说， 除了聚合度的影响外，线性结构的絮凝剂絮凝作用大，而环状或 支链结构的有机高分子絮凝剂絮凝效果就差。
水厂各构筑物运行、维护及安全操作规程 ——水源的选择
水源水的分类和特点 地下水：
自然过滤，水质透明无色； 溶解性固体含量较高； 不易受地表污染的影响，卫生条件好 水温低、常年变化不大，作为生活用水、空调用水、冷却用水都较方便 地表水：
根据《地表水环境质量标准（GB3838-2002)》,判别水源是否符合供 水工程地表水源水质的要求。 Ⅰ类：主要适用于源头水、国家自然保护区； Ⅱ类：主要适用于集中式生活饮用水地表水源地一级保护区、珍贵水生生物 栖息地、鱼虾类产卵地等； Ⅲ类：适用于集中式生活饮用水地表水水源地二级保护区，鱼虾类越冬场、 水产养殖区等渔业水域及游泳区； Ⅳ类：一般工业用水区及人体非直接接触的娱乐用水区； Ⅴ类：农业用水区及一般景观要求水域。
水厂各构筑物运行、维护及安全操作规程 ——水源的选择
水处理工艺的选择：
净水工艺流程
1 原水→混凝沉淀或澄清→过 滤→消毒
2 原水→混凝沉淀→过滤→消 毒（洪水期）
适用条件
进水浊度≤2000~3000NTU, 短时间5000~10000NTU
山溪河流。水质经常清晰， 洪水时含泥沙量较高
水厂各构筑物运行、维护及安全操作规程 ——水源的选择
机械絮凝池
水厂各构筑物运行、维护及安全操作规程 ——混凝池
水厂各构筑物运行、维护及安全操作规程 ——混凝池
穿孔旋流絮凝池，网格、栅条絮凝池
水厂各构筑物运行、维护及安全操作规程 ——沉淀池
沉淀池类型： 平流沉淀池，斜管、斜板沉淀池
沉淀池出水效果： 沉淀区（前、中、后段）矾花的下沉情况 沉淀池的排泥
4、絮凝剂投加量的影响：用量不足时，絮凝不彻底，用量过 量则会造成胶体的再稳定，降低絮凝效果。所以，不同的絮凝剂 要在使用之前做小试确定其最佳加入量。
5、水力条件的影响：为了使絮凝剂与水体充分接触，增加颗 粒碰撞速率，往往要进行机械搅拌，而搅拌的速度和时间必须适 当。搅拌时间太短，絮凝不充分；搅拌速度太快，时间太长，会 使已经形成的絮凝被打碎，降低高分子链的架桥吸附能力。快速 混合时间一般为10~30S至多不超过2分钟
常用的混凝剂： 铝盐：聚合氯化铝PAC、硫酸铝 铁盐：三氯化铁、硫酸亚铁、聚合铁
常用的助凝剂：聚丙烯酰胺PAM、骨胶、活 化硅酸
水厂各构筑物运行、维护及安全操作规程 ——混凝池
影响混凝效果的主要因素：
絮凝情况：混合效果、矾花状态 影响因素：在絮凝剂的使用过程中有些常常达不到预期的最佳效 果，也就说没有最大的发挥絮凝的作用，其原因主要包括以下几 点： 1、 温度的影响：水温升高絮凝效果则会提高，在低温条件下 ，必须增加絮凝剂用量。另一方面，水温过高，形成的絮凝体细 小，污泥含水率增大，难以处理。所以，水温过高或过低对絮凝 均不利。一般水温条件宜控制在20-30℃。 2、 水体PH值的影响：聚丙烯酰胺，阳离子型适用于酸性和中 性的环境中使用，阴离子型适用于在中性和碱性的环境中使用， 非离子型适用于从强酸性到碱性的环境中使用。
