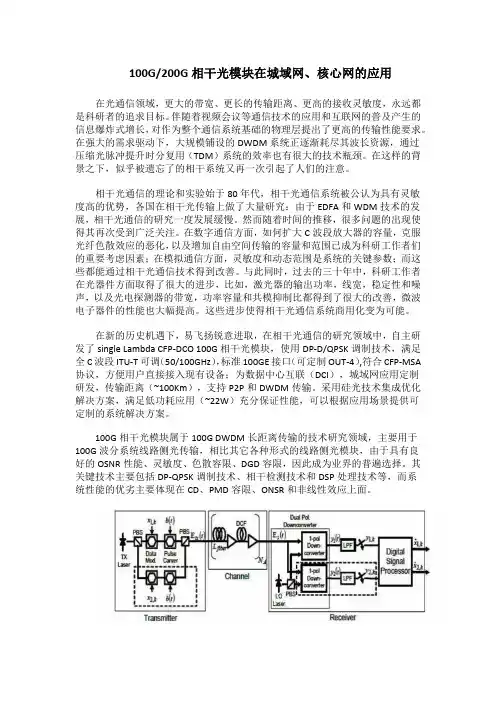

100G/200G相干光模块在城域网、核心网的应用在光通信领域，更大的带宽、更长的传输距离、更高的接收灵敏度，永远都是科研者的追求目标。
伴随着视频会议等通信技术的应用和互联网的普及产生的信息爆炸式增长，对作为整个通信系统基础的物理层提出了更高的传输性能要求。
在强大的需求驱动下，大规模铺设的DWDM系统正逐渐耗尽其波长资源，通过压缩光脉冲提升时分复用（TDM）系统的效率也有很大的技术瓶颈。
在这样的背景之下，似乎被遗忘了的相干系统又再一次引起了人们的注意。
相干光通信的理论和实验始于80年代，相干光通信系统被公认为具有灵敏度高的优势，各国在相干光传输上做了大量研究；由于EDFA和WDM技术的发展，相干光通信的研究一度发展缓慢。
然而随着时间的推移，很多问题的出现使得其再次受到广泛关注。
在数字通信方面，如何扩大C波段放大器的容量，克服光纤色散效应的恶化，以及增加自由空间传输的容量和范围已成为科研工作者们的重要考虑因素；在模拟通信方面，灵敏度和动态范围是系统的关键参数；而这些都能通过相干光通信技术得到改善。
与此同时，过去的三十年中，科研工作者在光器件方面取得了很大的进步，比如，激光器的输出功率，线宽，稳定性和噪声，以及光电探测器的带宽，功率容量和共模抑制比都得到了很大的改善，微波电子器件的性能也大幅提高。
这些进步使得相干光通信系统商用化变为可能。
在新的历史机遇下，易飞扬锐意进取，在相干光通信的研究领域中，自主研发了single Lambda CFP-DCO100G相干光模块，使用DP-D/QPSK调制技术，满足全C波段ITU-T可调（50/100GHz），标准100GE接口（可定制OUT-4）,符合CFP-MSA 协议，方便用户直接接入现有设备；为数据中心互联（DCI），城域网应用定制研发，传输距离（~100Km），支持P2P和DWDM传输。
采用硅光技术集成优化解决方案，满足低功耗应用（~22W）充分保证性能，可以根据应用场景提供可定制的系统解决方案。
浅析中国移动PTN 和中国联通IP-RAN 网络建设的区别

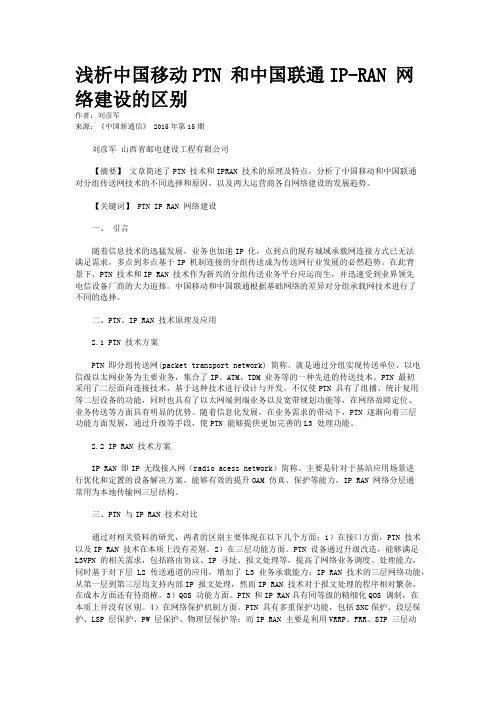

浅析中国移动PTN 和中国联通IP-RAN 网络建设的区别作者：刘彦军来源：《中国新通信》 2015年第15期刘彦军山西省邮电建设工程有限公司【摘要】文章简述了PTN 技术和IPRAN 技术的原理及特点，分析了中国移动和中国联通对分组传送网技术的不同选择和原因，以及两大运营商各自网络建设的发展趋势。
【关键词】 PTN IP RAN 网络建设一、引言随着信息技术的迅猛发展，业务也加速IP 化，点到点的现有城域承载网连接方式已无法满足需求，多点到多点基于IP 机制连接的分组传送成为传送网行业发展的必然趋势。
在此背景下，PTN 技术和IP RAN 技术作为新兴的分组传送业务平台应运而生，并迅速受到业界领先电信设备厂商的大力追捧。
中国移动和中国联通根据基础网络的差异对分组承载网技术进行了不同的选择。
二、PTN、IP RAN 技术原理及应用2.1 PTN 技术方案PTN 即分组传送网(packet transport network) 简称。
就是通过分组实现传送单位，以电信级以太网业务为主要业务，集合了IP、ATM、TDM 业务等的一种先进的传送技术。
PTN 最初采用了二层面向连接技术，基于这种技术进行设计与开发，不仅使PTN 具有了组播、统计复用等二层设备的功能，同时也具有了以太网端到端业务以及宽带规划功能等，在网络故障定位、业务传送等方面具有明显的优势。
随着信息化发展，在业务需求的带动下，PTN 逐渐向着三层功能方面发展，通过升级等手段，使PTN 能够提供更加完善的L3 处理功能。
2.2 IP RAN 技术方案IP RAN 即IP 无线接入网（radio acess network）简称。
主要是针对于基站应用场景进行优化和定置的设备解决方案，能够有效的提升OAM 仿真、保护等能力，IP RAN 网络分层通常用为本地传输网三层结构。
三、PTN 与IP RAN 技术对比通过对相关资料的研究，两者的区别主要体现在以下几个方面：1）在接口方面，PTN 技术以及IP RAN 技术在本质上没有差别。
核心网基础知识简介
三、VPDN业务
2、VPDN业务分类
移动性应用： 适用于外围设备位置不固定，移动性强，需要与中心结点实时通信的 应用，比如：交通、公安、海关、税务、医疗、物流等行业从业人员手持 系统或车载、船载系统等。
固定性应用： 适用于外围设备位置固定，但地理分布广泛、有线接入方式部署困难 或成本高昂的应用，可利用实现无人值守，如电力、水利、采油、采矿、 环保、气象、烟草、金融等行业信息采集或交易系统等。
三、VPDN业务
3、VPDN业务构成
无线终端
可以是手机、电脑、上 网卡，一般为特殊的行 业应用终端
VPDN业务构成
传输通道
从无线终端到用户 端行业应用中心之 间的通道
行业应用服务器
终端上传、下载数据 的汇聚点，用户自行 管理，一般放置于企 业端。
三、VPDN业务
4、VPDN组网方案一
4.1 认证LNS在VPDN平台
圭塘Gi1 圭塘GGSN9 圭塘FW5-6 圭塘Gi2 VPDN平台 友谊路Gi1 友谊路GGSN10 友谊路FW7-8 友谊路Gi2 增值网 用户端 增值网
认证LNS在省运维VPDN平台，用户端服务器上行至VPDN平台7206；
多数企业VPDN采用该组网方式。 如渤海银行HNBHYH.WXSJ.HNAPN等 企业业务。
二移动分组上网业务2重要实体sgsnmmeggsnsaegwcg功能sgsnmmeggsnsaegwcg?移动性管理?会话管理?路由和转发?计费?合法监听?会话管理?路由和转发?计费?动态的ip地址分配?业务管理?实时收集话单?话单存储动态的ip地址分配?预处理话单?发送话单至计费中心二移动分组上网业务3典型应用
一、数据网
DNS详细介绍
DNS详细介绍计算机技术的发展，一直都是外国在主导，有很大一部分专用专业名词，全是英文或者英文缩写，理解起来并不是很方便，有时候会造成很多麻烦，很多网友会提出关于这些英文缩写的含义的问题，都是可以理解的。
接下来店铺会给大家讲讲关于被提问较多次的“DNS”含义及相关知识。
什么是DNS?DNS是英文缩写，英文全称是Domain Name System，中文意思是域名系统，顾名思义就是管理和安排域名的系统。
我们平常输入的网址就是域名，但是访问互联网并不是通过域名访问，而是通过ip 访问，也就是通过网络之间互连的协议连接网络，互联网和服务器是看不懂域名的，域名的出现就是方便记忆和输入。
那么如何将一串没有规律的ip地址转接到可以记忆的域名?DNS就是这个作用的。
DNS的设置DNS和通讯录一样是可以整理和设置的，我们可以选择合适的DNS来提高我们访问网络速度。
DNS的功能也是建立在服务器上，服务器有专有的，公开的，当然也可以自行设置搭建。
在网上有很多公开的免费的DNS地址，最常用的是114DNS：114.114.114.114和Google DNS：8.8.8.8。
更改操作是，首先在“网络”项目中打开网络和共享中心，旁边看到并打开“更改适配器设置”，之后右键单击需要更改的网络，点击属性，之后在弹出窗口找到并点击IP4协议，继而点击属性，弹出窗口勾选“使用下面的DNS服务器地址”，将得到的DNS地址输入后确定就完成更改。
DNS的工作原理上文介绍了DNS是负责将域名翻译成ip地址的，那么其工作的原理是怎样的?DNS就是将域名翻译成ip地址，再传送给服务器，互联网，并接受返送的信息数据，呈现的浏览器内。
转换下思维，举个例子，将DNS比作手机的通讯录功能，在通讯录中，域名就好比每个人的名字，ip地址就好比每个人的手机号，每个名字都对应一个手机号，拨打电话好比联网，我们可以直接打电话号码，也可以点击名字实现拨号。
最后，网络是个很有规律的东西，有自己的规则和操作，DNS设置一定要妥当，不能轻信轻松得到的DNS地址，以防止被DDOS攻击造成域名解析瘫痪，或者被修改注册信息、劫持解析结果，再者被黑客利用篡改DNS信息，使得自己的权益遭到侵害。
