光纤连接器的主要组成以及国内情况解析

合集下载

光纤连接器及尾纤介绍

光纤连接器及尾纤介绍

光纤连接器及尾纤介绍光纤连接器(又称光纤跳线)是在一段光纤两端安装连接插头,在光纤与光纤之间进行可拆卸(活动)连接的器件,它是把光纤的两个端面精密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去,并使由于其介入光链路而对系统造成的影响减到最小,这是光纤连接器的基本要求。

在一定程度上,光纤连接器也影响了光传输系统的可靠性和各项性能。

光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器(所谓“模”,是指以一定电磁波相位变化速度〈即相位角速度〉进入光纤的一束光),还有其它如以塑胶等为传输媒介的光纤连接器;按连接器结构形式可分为:FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。

FC型:金属双重配合螺旋终止型结构;ST型:金属圆型卡口式结构;SC型:矩形塑料插拔式结构,特点是容易拆装。

多用于多根光纤与空间紧凑结构的法兰之间的连接。

以上是指接头与光纤桥接器(法兰盘)之间的连接形式,这些结构主要任务是实现接头与法兰盘之间的坚固连接,并将两端光纤的轴线引导到一条线上。

其中,ST连接器通常用于配线设备端,如光纤配线架、光纤模块等;而SC和MT连接器通常用于光收发设备端。

按光纤端面形状分有FC、PC(包括SPC或UPC)和APC;连接器插芯连接的损耗应该是越小越好,因此,对于活动接头的端面的要求标准比较高,以下是针对端面而制定的一些标准形式:PC型:端面呈球形,接触面集中在端面的中央部分,反射损耗35dB,多用于测量仪器;APC型:接触端的中央部分仍保持PC型的球面,介但端面的其它部分加工成斜面,使端面与光纤轴线的夹角小于90度,这样可以增加接触面积,使光耦合更加紧密。

当端面与光纤轴线夹角为8度时,插入损耗小于0.5dB。

窄带(155MB/S以下)光传输系统中常采用这种结构的接头;UPC型:超平面连接,加工精密,连接方便,反射损耗50dB,常用于宽带(155MB/S 及以上)光纤传输系统中。

光纤连接器图解1

光纤连接器图解1

光纤连接器自从前年开始,基于光缆的千兆以太网有了非常迅猛的发展。

在局域网中的主干网络(backbone)几乎大部分都采用了基于光缆的千兆以太网。

而在千兆网络的光缆链路中使用的光缆链路连接方式中也发生了新的变化。

连接方式传统的光缆链路连接方式主要是ST,SC 式。

目前它们仍然在大量使用。

其形状如图1所示。

方式简单方便,所连接的每条光缆都是可以独立使用在安装这些光缆链路时,并不知道在实际中这些光缆是不知道光缆的信号传输方向。

在实际使用中,将光缆和,就要首先确定信号在光缆中的传输方向,才能正确地,光缆的连接器的制作也不方便,需要特殊的工具等。

SC插入锁定-------------ST插入锁定---------------- FC旋紧锁定2.新型的光缆连接方式大家知道,千兆以太网在连接光缆时都是成对儿使用的,即一个输出(output,也为光源),一个输入(input,光检测器),例如路由器和交换机的光缆连接。

如果在使用时,能够成对一块儿使用而不用考虑连接的方向,而且连接简捷方便,那将会有助于千兆以太网的连接。

因此不少光缆布线的厂商推出了各种连接器来满足这种应用。

这种新的光缆连接器叫做SFF(Small Form Factor)。

目前还没有比较明确的术语来描述,我们一般将其称作微型光缆连接器。

目前市场最主要SFF光缆连接器有四种类型。

1)LC类型,它是Lucent公司推出的一种SFF类型的连接器。

2)FJ类型,它是由Panduit公司推出的连接器。

3)MT-RJ 型,它是由美国AMP公司推出的连接器以及由3M公司推出的VF-45连接器。

下图是这几种类型的连接器。

这种连接器是一对儿光缆一起连接而且接插的方向是固定的。

所以在实际使用中比较方便,也不会误插。

光纤配线箱光纤配线箱适用于光缆与光通信设备的配线连接,通过配线箱内的适配器,用光跳线引出光信号,实现光配线功能。

也适用于光缆和配线尾纤的保护性连接。

如图为3M公司的8200室内型光纤配线箱,适用于光纤接入网中的光纤终端点采用。

光纤及光纤连接器图示详解

光纤及光纤连接器图示详解

光纤及光纤连接器图示详解一、光纤类型图示单模光纤使用的光波长为1310nm或1550 nm,多模光纤使用的光波长多为850 nm。

从颜色上看,单模光纤外体为黄色,多模光纤外体为橘红色。

单模光纤外观如图1所示,多模光纤外观如图2所示。

二、光连接器类型图示光连接器有SC/PC型、FC/PC型、LC/PC和LSH/APC型等,设备单板拉手条上的光口绝大部分为LC/PC型光接口,也有少量的LSH/APC型光接口,与之配套的LC/PC型和LSH/APC型光纤连接器分别如图5和图6所示。

在客户侧ODF处一般使用FC/PC型或SC/PC 型光接口,与之匹配的FC/PC型和SC/PC型光纤连接器分别如图4和3所示SC/PC光连接器的插拔只需要轴向操作,不需要旋转。

插拔SC/PC光连接器的操作过程如下:1、插入光纤时,应小心地将光纤头部对准光接口板上的光纤接口,适度用力推入。

2、拔出光纤时,先按下卡接件,向里微推光纤插头,然后向外拔出插头即可。

插拔FC/PC光连接器的操作过程如下:1、插入光纤时,应小心地将FC/PC接头对准光接口板上的光接口,避免损伤光接口的陶瓷内管。

把光纤插到底后,再顺时针旋转外环螺丝套,将光接头拧紧。

2、拔出光纤时,首先逆时针旋转光纤接口的外环螺丝套,当螺丝已松动时,稍微用力向外拔出光纤。

LC/PC光连接器的插拔只需要轴向操作,不需要旋转。

插拔光连接器的操作过程如下:1、插入光纤时,应小心地将光纤头部对准光接口板上的光接口,适度用力推入。

如果是弯头光纤,插入光接口后,可以将光纤头部向机箱面板侧转弯一个角度以减少走线空间。

2、拔出光纤时,先按下卡接件,向里微推光纤插头,然后向外拔出插头即可。

插拔的操作过程如下:1. 打开光纤上的LSH/APC型连接器的保护防尘盖。

2. 将光纤连接器对准单板光接口。

3. 对准光口上的导槽,缓慢插入连接器。

4. 使用拔纤器夹住连接器。

5. 力度适中,缓慢拔出连接器。

光纤接头及配件介绍课件

光纤接头及配件介绍课件
光纤简介
光纤与光缆的区别
光纤是极细白色的玻璃纤芯,在使用前必须 由几层保护结构包覆,包覆后的缆线即被称为 光缆.
光纤接头的应用
光缆本身是没有接头的。光缆拉到位后, 工程人员需选择设备适用的接头,对光纤 熔接。
配件的种类
法兰、尾纤盒、光缆接头盒、跳纤
光纤接头类型
SC/PC LC/PC
光纤接头图示 SC/UPC
LC型光纤接头 Little Connector LC型连接器是著名Bell(贝尔)研究所研究开发出来的,采用操作方便的模块化 插孔(RJ)闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、FC 等所用尺寸的一半,为 1.25mm。这样可以提高光纤配线架中光纤连接器的密度。目前,在单模SFF方面,LC类型的连接器实 际已经占据了主导地位,在多模方面的应用也增长迅速。
光纤收发器 FOT(Fiber Optic Transmitter)简单的讲,光纤收发器一端是接光传输系统,另一端(用户端)出 来的是10/100M以太网接口。光纤收发器都是实现光电信号转换作用的。光纤收发器的主要原理是通 过光电耦合来实现的,对信号的编码格式没有什么变化
在矿井的应用-2
可以安装在矿井下的 钢绞线或挂钩上
防水尾纤
光缆接头盒的应用:如某矿井有2个中段,每个中段需要安装4个摄像仪,则可以 使用光缆接头盒,将主干光缆1分2,分2条光缆拉进各中段。
光缆接头盒有严格的密闭性能和抗腐蚀性能要求,应装有密封圈及气门嘴,其 IP等级可以达到IP66。适合于架空、管道人井、直埋等场合应用。
抗干扰 因为光纤只传光,不导电,不受电磁场的作用。不易被 能力强 窃听,利于保密。
保真度 光纤系统的C/CTB在70dB以上,交调指标cM也在60dB 高 以上,远高于一般电缆干线系统的非线性失真指标。

2021年光纤光缆活动连接器的基本结构及光纤熔接机的种类

2021年光纤光缆活动连接器的基本结构及光纤熔接机的种类

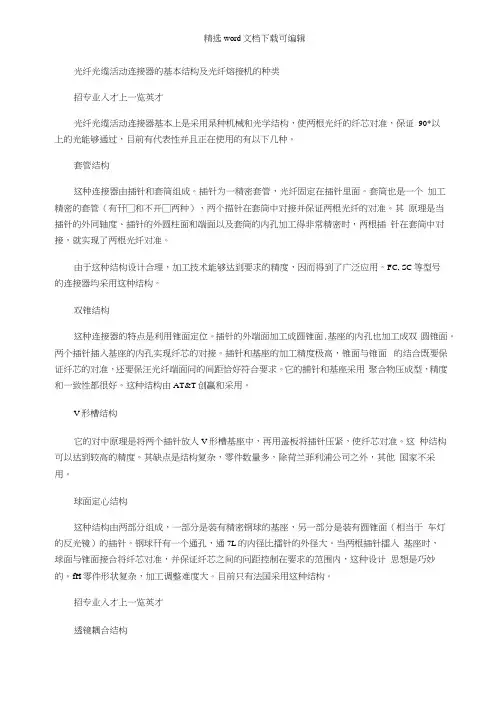

光纤光缆活动连接器的基本结构及光纤熔接机的种类招专业入才上一览英才光纤光缆活动连接器基本上是采用杲种机械和光学结构,使两根光纤的纤芯对准,保证90*以上的光能够通过,目前有代表性并且正在使用的有以下几种。

套管结构这种连接器由插针和套筒组成。

插针为一精密套管,光纤固定在插针里面。

套筒也是一个加工精密的套管(有幵□和不开□两种),两个描针在套筒中对接并保证两根光纤的对准。

其原理是当插针的外同轴度、插针的外圆柱面和端面以及套筒的内孔加工得非常精密时,两根插针在套筒中对接,就实现了两根光纤对准。

由于这种结构设计合理,加工技术能够达到要求的精度,因而得到了广泛应用。

FC, SC 等型号的连接器均采用这种结构。

双锥结构这种连接器的特点是利用锥面定位。

插针的外端面加工成圆锥面.基座的内孔也加工成双圆锥面。

两个插针插入基座的内孔实现纤芯的对接。

插针和基座的加工精度极高,锥面与锥面的结合既要保证纤芯的对准,还要保汪光纤端面问的间距恰好符合要求。

它的捕针和基座采用聚合物压成型,精度和一致性都很好。

这种结构由AT&T创嬴和采用。

V形槽结构它的对中原理是将两个插针放人V形槽基座中,再用盖板将插针压紧,使纤芯对准。

这种结构可以达到较高的精度。

其缺点是结构复杂,零件数量多,除荷兰菲利浦公司之外,其他国家不采用。

球面定心结构这种结构由两部分组成,一部分是装有精密钢球的基座,另一部分是装有圆锥面(相当于车灯的反光镜)的插针。

钢球幵有一个通孔,通7L的内径比擂针的外径大。

当两根插针擂入基座时,球面与锥面接合将纤芯对准,并保证纤芯之间的问距控制在要求的范围内,这种设计思想是巧妙的。

fH零件形状复杂,加工调整难度大。

目前只有法国采用这种结构。

招专业入才上一览英才透镜耦合结构透镜耦合又称远场耦合,它分为球透镜耦合和自聚焦透镜耦合两种。

这种结构利用透镜来实现光纤的对中。

用透镜将一根光纤的出射光变成平行光,再由另一透镜将平行光聚焦导人到另一光纤中去。

光纤连接器基础知识

光纤连接器基础知识

光连接器基础知识一、基本概念(术语)1、光纤(活动)连接器:是实现将光纤光缆和光纤光缆之间、光纤光缆和有源器件、光纤光缆和其它无源器件、光纤光缆和系统与仪表进行活动连接的光无源器件(连接器的作用)。

整套光连接器的组成:插头—适配器—插头。

2、光跳线:两端都装有插头的一段光纤或光缆。

3、光纤:是一种利用光全反射原理传导光信号的玻璃纤维。

主要成分:SiO2.光纤由纤芯、包层和涂敷层构成,纤芯的折射率nl大于包层的折射n2.纤芯的作用是传导光信号,包层的作用是反射光信号,涂敷层的作用是保护光纤,增加光纤的机械强度和柔韧性。

光纤可分为单模光纤(9/125μ)和多模光纤(50/125或62.5/125)。

4、光缆:光缆由护套、加强构件、紧套(或松套)层和涂敷光纤组成。

生产跳线采用的光缆一般有:φ3.0单芯光缆、φ2.0单芯光缆、φ0.9紧套光缆,双芯平行光缆、防水尾缆、束状光缆和带状光缆等。

5、插入损耗:是指光信号通过光连接器之后,光信号的衰减量。

一般用分贝数(dB)表示。

表达式为:IL=-10LOG(P1/P0)(d B)其中P0——输入端的光功率P1——输出端的光功率6、回波损耗:也称后向反射损耗,是由于光连接处的非涅尔效应而产生的反射信号,该信号沿光纤原路返回,会对光源和系统产生不良影响。

回波损耗的表达式为:RL=-10LOG(P2/P0)其中P0—输入端的光功率P1—后向反射光功率二、光连接器基本结构原理图1 光纤连接器精密对中原理一般均采用精密小孔插芯(Ferrule)和套筒(sleeve)来实现光纤的精确连接。

影响连接器插入损耗的主要因素有:1、纤芯错位2、角度偏差3、连接间隙4、不同种光纤(数值孔径不同)三、型号分类1、按结构形式分:FC:外型为圆柱形,插芯直径φ2.5mm为由螺纹将其固定在适配器上;SC:外型为长方形,插芯直径φ2.5mm插拨式连接,操作简便;ST:外型为圆柱形,插芯直径φ2.5mm卡口式连接;LC:小型化长方形结构,插芯直径φ1.2mm插拨式自锁式连接,MU:小型化长方形结构,插芯直径φ1.25mm插拔式连接MT-RJ:外型为长方体,双芯小型化,MT插芯,一公一母连接2、按插芯端面形状分PC (Physical Contact): 插芯端面为球面状,回波损耗指标RL:大于40dBUPC: 插芯端面也为球面状,RL:大于50dB.。

(整理)光纤光缆活动连接器的基本结构及光纤熔接机的种类.

(整理)光纤光缆活动连接器的基本结构及光纤熔接机的种类.

光纤光缆活动连接器基本上是采用某种机械和光学结构,使两根光纤的纤芯对准,保证90%以上的光能够通过,目前有代表性并且正在使用的有以下几种。

1.套管结构这种连接器由插针和套筒组成。

插针为一精密套管,光纤固定在插针里面。

套筒也是一个加工精密的套管(有开口和不开口两种),两个插针在套筒中对接并保证两根光纤的对准。

其原理是:当插针的外同轴度、插针的外圆柱面和端面以及套筒的内孔加工得非常精密时,两根插针在套筒中对接,就实现了两根光纤对准。

由于这种结构设计合理,加工技术能够达到要求的精度,因而得到了广泛应用。

FC,SC等型号的连接器均采用这种结构。

2.双锥结构这种连接器的特点是利用锥面定位。

插针的外端面加工成圆锥面,基座的内孔也加工成双圆锥面。

两个插针插入基座的内孔实现纤芯的对接。

插针和基座的加工精度极高,锥面与锥面的结合既要保证纤芯的对准,还要保汪光纤端面问的间距恰好符合要求。

它的捕针和基座采用聚合物压成型,精度和一致性都很好。

这种结构由AT&T创赢和采用。

3. v形槽结构它的对中原理是将两个插针放人V形槽基座中,再用盖板将插针压紧,使纤芯对准。

这种结构可以达到较高的精度。

其缺点是结构复杂,零件数量多,除荷兰菲利浦公司之外,其他国家不采用。

4. 球面定心结构这种结构由两部分组成,一部分是装有精密钢球的基座,另一部分是装有圆锥面(相当于车灯的反光镜)的插针。

钢球开有一个通孔,通7L的内径比插针的外径大。

当两根插针插入基座时,球面与锥面接合将纤芯对准,并保证纤芯之间的问距控制在要求的范围内,这种设计思想是巧妙的。

fH零件形状复杂,加工调整难度大。

目前只有法国采用这种结构。

5. 透镜耦合结构透镜耦合又称远场耦合,它分为球透镜耦合和自聚焦透镜耦合两种。

这种结构利用透镜来实现光纤的对中。

用透镜将一根光纤的出射光变成平行光,再由另一透镜将平行光聚焦导人到另一光纤中去。

其优点是降低了对机械加工的精度要求,使耦合更容易实现。

光纤连接器9页word文档

光纤连接器9页word文档

光纤连接器的类型及安装技术概况2019-04-12 23:41概述光纤连接器是光纤与光纤之间进行可拆卸连接的元器件,又称为“活接头”,它是把光纤的两个端面精密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去。

光纤连接器是光系统中使用量最大的光无源元器件,广泛应用于通信、局域网(LAN)、光纤到户(FTTH)、高质量视频传输、光纤传感、测试仪器仪表等。

现在已经广泛应用的光纤连接器,其种类众多,结构各异。

但细究起来,各种类型的光纤连接器的基本结构却是一致的,即绝大多数光纤连接器一般由两个插针和一个耦合管三个部分组成(图1)。

图1 光纤连接器的一般结构光纤连接器的基本性能要求光学性能光纤连接器的光学性能要求包括插入损耗、回波损耗、光学不连续、串音、环境光敏感性、带宽(仅指多模)等,其中插入损耗和回波损耗是两个最基本的参数。

互换性、重复性光纤连接器是通用的无源元器件,对于同一类型的光纤连接器,一般都可以任意组合使用、并可以重复多次使用,由此而导入的附加损耗一般小于0.2dB。

机械性能光纤连接器的机械性能包括轴向保持强度、端接保持力、连接和分离力(力矩)、撞击、扭转、光缆保持力、抗挤压、外部弯曲力矩、振动、冲击、静态负荷等,对于各种光纤连接器使用情况的不同,要求的重点不同。

机械耐久性是指光纤连接器正常使用情况下的插拔次数,目前使用的光纤连接器一般都可以插拔l000次以上。

环境性能环境性能主要有:高温、温度冲击、潮湿、砂尘、臭氧暴露、腐蚀(盐雾)、易燃性等。

部分常用光纤连接器ST-兼容连接器1986年首次推出的ST-兼容连接器(图2)是带定位键、接触型中等损耗连接器,但无抗拉或抗扭转结构。

ST-兼容连接器的安装采用旋转插入方法,安装容易、快捷,但要求在面板上有较大的空间。

图2 ST-兼容连接器FC型光纤连接器FC型光纤连接器(图3)最早是由日本的NTT公司研制的,采用旋转插入方法,要求在面板上留有大的空间;是带定位键、接触型,有抗拉或抗扭转结构的连接器。

光纤接头及配件介绍

光纤接头及配件介绍
易磨损、污染 工程塑料 安装方便
国内应用不是很广泛
应用少
高密度的千兆光 接口板上
企业系统连接, 墙壁插座
双 滑扣
PC、UPC和APC的区别

平型(PC)接头
非接触、常用于多模 特征黑色、蓝色、白色 连接损耗〈0.3dB 反射损耗〉-14dB


球型(UPC)接头
接触、常用于单模 特征黑色、蓝色 连接损耗〈0.3dB 反射损耗〉-30dB
在矿井的应用-1
简介
A
B
光缆接头盒的使用
A:LC/PC尾纤2根(KJJ12内置了熔纤盘,所以不需要尾纤盒、法兰盘) B:ST/PC尾纤2根+尾纤盒1个+ST/ST法兰盘2个+SC/PC-ST/PC跳纤2根
在矿井的应用-2
可以安装在矿井下的 钢绞线或挂钩上
防水尾纤
光缆接头盒的应用:如某矿井有2个中段,每个中段需要安装4个摄像仪,则可以 使用光缆接头盒,将主干光缆1分2,分2条光缆拉进各中段。 光缆接头盒有严格的密闭性能和抗腐蚀性能要求,应装有密封圈及气门嘴,其 IP等级可以达到IP66。适合于架空、管道人井、直埋等场合应用。 光缆接头盒也可作为尾纤盒使用,但由于普通尾纤脆弱,不受压,多根引出时, 密封圈无法封紧,所以需要配置防水尾纤(如图)。而普通尾纤盒密封性和抗腐蚀 性差,所以只能在室内较好的环境下使用。
接头类型 SC LC 接口方式 方形,卡扣式 小型长方头插拔 接头类型 工程塑料 工程塑料 优点 插拔方便,安装密度高 接头尺寸是FS,FC的一半, 插拔方便,安装密度高 牢靠、防灰尘 缺点 易被拔掉,高温下接 头易损伤 制作相对复杂 应用场景 SC接口通常用于 100Base-FX 高密度的光接口 板上,LC接口常 用于千兆接口 FC接口通常用于 100Base-FX(逐渐 淘汰) ST接口常用于 10Base-F 光纤到桌面的应 用,MT-RJ接口常 用于千兆接口

光纤通信系统的组成及各部分功能

光纤通信系统的组成及各部分功能

光纤通信系统的组成及各部分功能1. 光源(Light source):光源是将电能转化为光能的装置,其主要功能是产生具有特定频率和波长的光信号。

常用的光源有雷射器、电晕放电光源、发光二极管等。

不同光源产生的光信号有不同的功率和光频谱特性。

2. 光纤(Optical fiber):光纤是将光信号进行传输的介质,它由一根细长的光学纤维组成,具有高折射率和低传输损耗的特点。

光纤主要有芯、包层和包覆层组成,其主要功能是将光信号通过全内反射的方式进行传输。

3. 光纤连接器(Optical fiber connector):光纤连接器是用于连接光纤的装置,它将光纤的末端与光接收器或光源进行连接,以保证光信号的传输质量和稳定性。

光纤连接器一般包括光纤连接头和接插件两部分。

4. 光纤传输系统(Optical fiber transmission system):光纤传输系统是指将光信号在光纤中进行传输的装置和设备,它包括光纤放大器、光纤衰减器、光纤耦合器、光纤收发器、光纤开关等。

光纤传输系统的主要功能是对光信号进行放大、传输、分光和选择等处理。

5. 光接收器(Optical receiver):光接收器是将光信号转化为电信号的装置,其主要功能是将光信号转换为电流信号,并经过放大、滤波等处理,以恢复原始信号。

光接收器一般由光电转换器、放大器、滤波器和接收电路等组成。

6. 光纤终端设备(Optical fiber terminal equipment):光纤终端设备是指使用光纤进行通信的终端设备,包括光纤通信交换机、光纤调制解调器、光纤路由器、光纤终端机等。

光纤终端设备的主要功能是进行信号调制、解调、编码、解码和路由等操作,以实现数据的传输和交换。

除了以上主要组成部分外,光纤通信系统还包括光纤分配系统、光纤保护系统和光纤安全系统等。

光纤分配系统用于将光信号分配到不同的用户或设备上;光纤保护系统用于提供光路备份和故障切换功能,以确保通信的可靠性;光纤安全系统用于加密和保护传输的数据,以防止数据泄露和攻击。

连接器系列教程(二),光纤连接器全讲解

连接器系列教程(二),光纤连接器全讲解

连接器系列教程(二),光纤连接器全讲解连接器在生活中随处可见,为保证生活需要,连接器往往具备诸多类型。

本文中,将带来光纤连接器相关内容,如光纤连接器核心部件、光纤连接器基本参数等。

如果你对光纤连接器具备一定兴趣或了解,不妨继续往下阅读哦。

光纤连接器的主要作用是快速连接两根光纤,使光信号可以连续而形成光通路。

光纤连接器是可活动的、重复使用的,也是目前光通信系统中必不可少且使用量最大的无源器件。

通过光纤连接器可以把光纤的两个端面精密地对接起来,使发射光纤输出的光能量最大限度的耦合到接收光纤中去,并且需要尽量减少由于其的介入而使系统造成的影响。

因光纤的外径只有125um,而通光部分更小,单模光纤只有9um左右,多模光纤有50um和62.5um两种,所以光纤之间的连接需要精确对准。

一、核心部件:插芯通过光纤连接器的作用,可以看出影响连接器性能的核心部件是插芯。

插芯的好坏直接影响到两根光纤的精准中心对接。

插芯的制成材料有陶瓷、金属或塑料。

陶瓷插芯是应用较为广泛的,主要材质是二氧化锆,具有热稳定性好,硬度高,熔点高,耐磨,加工精度高等特点。

套筒是连接器的另一个重要部件,套筒起对准的作用,以便于连接器的安装固定。

陶瓷套筒的内径比插芯的外径稍小,开缝的套筒箍紧两个插芯,实现精密对准。

为了让两根光纤的端面能够更好的接触,插芯端面通常被研磨成不同结构。

PC、APC、UPC代表了陶瓷插芯的前端面结构。

PC 是Physical Contact,物理接触。

PC是微球面研磨抛光,插芯表面研磨成轻微球面,光纤纤芯位于弯曲最高点,这样两个光纤端面达到物理接触。

APC (Angled Physical Contact) 称为斜面物理接触,光纤端面通常研磨成8°斜面。

8°角斜面让光纤端面更紧密,并且将光通过其斜面角度反射到包层而不是直接返回到光源处, 提供了更好的连接性能。

UPC (Ultra Physical Contact),超物理端面。

光纤连接器详解

光纤连接器详解

安全与认证
总结词
安全与认证是确保光纤连接器符合相关 国家和国际标准,以及满足安全规范的 重要环节。
VS
详细描述
光纤连接器需经过一系列的安全测试,如 防电击、防爆、防火等,以确保使用过程 中的安全性。此外,光纤连接器还需通过 相关的认证程序,如UL认证、CE认证等 ,以证明其符合相关标准和规范。
05 光纤连接器的维护与保养
总结词
回波损耗是指连接器对反向传输光信号的抑制能力,是评估 连接器性能的重要参数。
详细描述
回波损耗测试通过测量反向传输光功率与正向传输光功率的 比值,评估连接器对反向信号的抑制效果。合格的回波损耗 值应足够大,以减小信号反射对传输质量的影响。
重复性测试
总结词
重复性测试用于评估光纤连接器的重 复插拔性能,以确保连接器在实际使 用中的可靠性和稳定性。
回波损耗
回波损耗是指反射回来的光信号的强度与入射光信号强度 的比值,反映了连接器对反射光的抑制能力。较高的回波 损耗意味着更好的传输性能。
环境适应性
环境适应性是指连接器在不同环境条件下的稳定性和可靠 性,包括温度、湿度、气压等因素的影响。较好的环境适 应性意味着更广泛的应用范围。
03 光纤连接器的制造工艺
清洁与检查
清洁光纤连接器端面
使用无尘纸蘸取酒精轻轻擦拭连接器 端面,确保无尘埃、污渍和其他杂质。
检查连接器完整性
检查连接器型号与匹配性
确保使用的光纤跳线、适配器等与连 接器匹配,避免因型号不匹配导致连 接问题。
检查连接器外壳是否完好,有无破损 或裂纹,以及端面是否光滑、无划痕。
更换与维修
更换损坏的连接器
通过优化材料成分和结构,提高光纤连接器 的耐久性和可靠性,以满足更苛刻的应用环 境。

fa光纤接器基础知识

fa光纤接器基础知识

fa光纤接器基础知识
FA光纤连接器是一种快速连接的光纤连接器,用于光纤通信网络中的连接和配线。

以下是FA光纤连接器的一些基础知识:
定义:FA光纤连接器是一种快速连接的光纤连接器,也称为预装配光纤连接器或预端接光纤连接器。

它采用预先装配好的插芯和适配器,可以直接插拔,无需使用工具或进行繁琐的研磨和清洁。

结构:FA光纤连接器通常由插芯、适配器、外壳和夹紧机构等部分组成。

插芯是光纤连接器的核心部件,它包含光纤纤芯、陶瓷套管和金属套管等部分,用于实现光纤的精确对准和固定。

适配器是连接器的接口部分,用于与另一个连接器对接。

外壳和夹紧机构用于保护和固定插芯和适配器。

类型:FA光纤连接器有多种类型,常见的包括FC型、SC型、LC型、ST型等。

不同类型的连接器具有不同的插芯和适配器结构,适用于不同的应用场景。

性能:FA光纤连接器的性能主要包括插入损耗、重复性、互换性、机械耐久性和环境适应性等方面。

插入损耗越小越好,重复性和互换性要求高,机械耐久性和环境适应性要好。

应用:FA光纤连接器广泛应用于光纤通信网络中的配线架、交换机、路由器等设备的光纤连接和配线。

它也可以用于光纤跳线、光缆分支等场合,方便快速地连接和扩展光纤网络。

维护:FA光纤连接器的维护主要包括清洁和检查。

定期清洁连接器可以避免灰尘和污垢对性能的影响,检查是否有损坏或松动现象,及时更换损坏的部件。

以上是FA光纤连接器的一些基础知识,了解这些基础知识有助于更好地使用和维护FA光纤连接器,保障光纤通信网络的正常运行。

光纤连接器认知使用介绍课件

光纤连接器认知使用介绍课件

光纤连接器的作用
1
连接光纤:将光纤与光纤、光纤与 设备连接起来,实现信号传输
2
保护光纤:保护光纤免受外部环境 的影响,延长使用寿命
3
提高传输质量:降低信号传输过程 中的损耗和干扰,提高传输质量
4
便于维护:便于光纤网络的维护和 管理,提高网络可靠性
光纤连接器的使用方 法
光纤连接器的安装步骤
1
清洁光纤端面: 使用专用的清洁 工具清洁光纤端 面,确保无污渍 和灰尘。
演讲人
光纤连接器认知使用介绍课件
目录
01. 光纤连接器的基本概念 02. 光纤连接器的使用方法 03. 光纤连接器的应用领域 04. 光纤连接器的发展趋势
光纤连接器的基本概 念
光纤连接器的定义
01 光纤连接器是一种用于 连接光纤的器件,用于 实现光纤之间的连接和 分离。
02 光纤连接器通常由两部 分组成:插头和插座, 插头用于连接光纤,插 座用于固定插头。
2
3
4
插入光纤连接器: 将光纤连接器插 入光纤适配器, 确保连接器完全 插入。
固定光纤连接器: 使用专用的固定 工具将光纤连接 器固定在光纤适 配器上。
检查连接质量: 使用光功率计或 OTDR等设备检 查光纤连接器的 连接质量,确保 连接正常。
光纤连接器的拆卸步骤
● 准备工具:光纤切割刀、光纤剥线器、光纤清洁器等 ● 找到光纤连接器的拆卸位置,通常在连接器的尾部 ● 使用光纤切割刀将光纤切割成合适的长度 ● 使用光纤剥线器将光纤的外皮剥除,露出光纤的裸纤 ● 使用光纤清洁器将光纤的裸纤清洁干净 ● 将光纤的裸纤插入光纤连接器的插孔中 ● 确认光纤的裸纤已经插入到位,然后使用光纤切割刀将光纤的裸纤切割成合适的长度 ● 使用光纤清洁器将光纤的裸纤清洁干净 ● 将光纤连接器安装到设备上,并确认安装牢固 ● 完成光纤连接器的拆卸步骤,并检查光纤连接器的连接情况
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

光纤连接器的主要组成以及国内情况解析
光纤连接器,是光纤与光纤之间进行可拆卸(活动)连接的器件,它把光纤的两个端面精密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去,并使由于其介入光链路而对系统造成的影响减到最小,这是光纤连接器的基本要求。

在一定程度上,光纤连接器影响了光传输系统的可靠性和各项性能。

光纤连接器是独特的。

光纤电缆发送的光脉冲,而不是电信号,所以端接必须更精确。

而不是仅仅允许销,使金属对金属的接触,为了允许进行通信,光纤连接器必须完美对准显微镜玻璃。

虽然的类型有许多种,他们有着相似的设计特征。

双纤与单纤:
单纤是指每个端口一个连接器
然而双纤是指每个端口两个连接器
光纤连接器的三个主要组成部分:金属环,连接器主体,和耦合机制。

金属环这是一个薄的结构(通常是圆柱形的),该实际持有的玻璃纤维。

在纤维上有一个镂空中心形成紧紧的把手。

金属环通常由陶瓷,金属,或高品质的塑料制成,并且通常将持有纤维的一条链。

连接器主体这是一个塑料或金属结构中保存套圈并附着于护套和加强光缆本身。

耦合机制这是连接器主体的一部分,当它被连接到另一设备(开关,网卡,舱壁耦合器,等等)用于固定连接器。

它可能是一个锁闩夹,卡口式的螺母,或类似的装置。

光纤连接器:
光纤连接器常见的光纤连接器类型:
1.SC 连接器SC是由日本电报电话公司(NTT)实验室在八十年代中期开发的,并且是随着陶瓷套圈的到来的第一个进入市场的连接器之一。

有时被称为广场连接器的SC有一个推拉式耦合端面与弹簧加载陶瓷套圈。

最初用于千兆位以太网网络,在1991年它被标准化为电信标准TIA-568A,由于**成本降下来,普及增长缓慢。

由于其出色的性能,它占。
