基于BIM的LTE室内覆盖解决方案

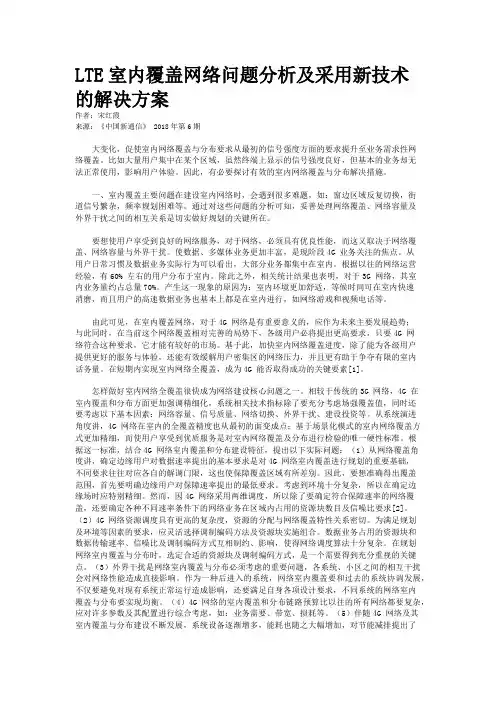

LTE室内覆盖网络问题分析及采用新技术的解决方案
LTE室内覆盖网络问题分析及采用新技术的解决方案作者：宋红霞来源：《中国新通信》 2018年第6期大变化，促使室内网络覆盖与分布要求从最初的信号强度方面的要求提升至业务需求性网络覆盖。
比如大量用户集中在某个区域，虽然终端上显示的信号强度良好，但基本的业务却无法正常使用，影响用户体验。
因此，有必要探讨有效的室内网络覆盖与分布解决措施。
一、室内覆盖主要问题在建设室内网络时，会遇到很多难题，如：窗边区域反复切换，街道信号繁杂，频率规划困难等。
通过对这些问题的分析可知，妥善处理网络覆盖、网络容量及外界干扰之间的相互关系是切实做好规划的关键所在。
要想使用户享受到良好的网络服务，对于网络，必须具有优良性能，而这又取决于网络覆盖、网络容量与外界干扰。
使数据、多媒体业务更加丰富，是现阶段4G 业务关注的焦点。
从用户日常习惯及数据业务实际行为可以看出，大部分业务都集中在室内。
根据以往的网络运营经验，有60% 左右的用户分布于室内。
除此之外，相关统计结果也表明，对于3G 网络，其室内业务量约占总量70%。
产生这一现象的原因为：室内环境更加舒适，等候时间可在室内快速消磨，而且用户的高速数据业务也基本上都是在室内进行，如网络游戏和视频电话等。
由此可见，在室内覆盖网络，对于4G 网络是有重要意义的，应作为未来主要发展趋势；与此同时，在当前这个网络覆盖相对完善的局势下，各级用户必将提出更高要求，只要4G 网络符合这种要求，它才能有较好的市场。
基于此，加快室内网络覆盖进度，除了能为各级用户提供更好的服务与体验，还能有效缓解用户密集区的网络压力，并且更有助于争夺有限的室内话务量。
在短期内实现室内网络全覆盖，成为4G 能否取得成功的关键要素[1]。
怎样做好室内网络全覆盖很快成为网络建设核心问题之一。
相较于传统的3G 网络，4G 在室内覆盖和分布方面更加强调精细化，系统相关技术指标除了要充分考虑场强覆盖值，同时还要考虑以下基本因素：网络容量、信号质量、网络切换、外界干扰、建设投资等。

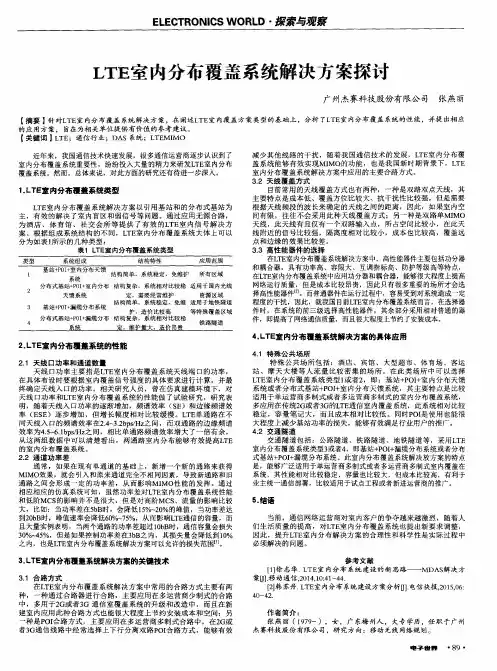

LTE室内分布覆盖系统解决方案探讨
【 关键词 】 Ｌ Ｔ Ｅ ；通信行业；ＤＡ Ｓ系统；Ｌ Ｔ Ｅ ＭＩ ＭＯ

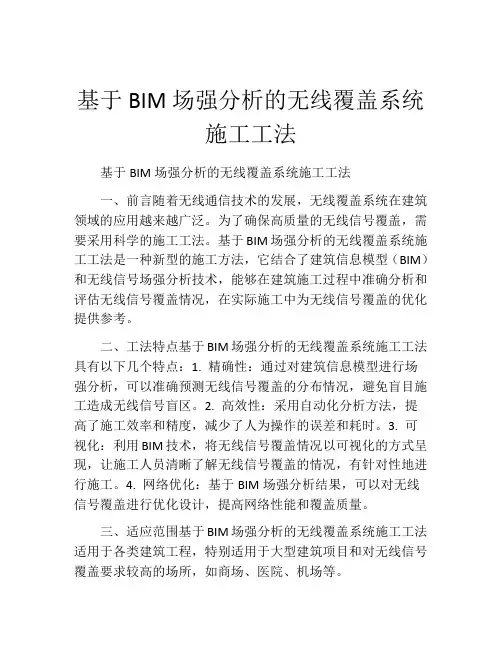

基于BIM场强分析的无线覆盖系统施工工法
基于BIM场强分析的无线覆盖系统施工工法基于BIM场强分析的无线覆盖系统施工工法一、前言随着无线通信技术的发展，无线覆盖系统在建筑领域的应用越来越广泛。
为了确保高质量的无线信号覆盖，需要采用科学的施工工法。
基于BIM场强分析的无线覆盖系统施工工法是一种新型的施工方法，它结合了建筑信息模型（BIM）和无线信号场强分析技术，能够在建筑施工过程中准确分析和评估无线信号覆盖情况，在实际施工中为无线信号覆盖的优化提供参考。
二、工法特点基于BIM场强分析的无线覆盖系统施工工法具有以下几个特点：1. 精确性：通过对建筑信息模型进行场强分析，可以准确预测无线信号覆盖的分布情况，避免盲目施工造成无线信号盲区。
2. 高效性：采用自动化分析方法，提高了施工效率和精度，减少了人为操作的误差和耗时。
3. 可视化：利用BIM技术，将无线信号覆盖情况以可视化的方式呈现，让施工人员清晰了解无线信号覆盖的情况，有针对性地进行施工。
4. 网络优化：基于BIM场强分析结果，可以对无线信号覆盖进行优化设计，提高网络性能和覆盖质量。
三、适应范围基于BIM场强分析的无线覆盖系统施工工法适用于各类建筑工程，特别适用于大型建筑项目和对无线信号覆盖要求较高的场所，如商场、医院、机场等。
的工艺原理主要包括以下几点：1. 建筑信息模型（BIM）创建：通过使用BIM软件，将建筑的设计信息转化为可用于场强分析的模型。
2. 无线场强分析：利用专业场强分析软件，对建筑的BIM模型进行场强分析，获取无线信号覆盖情况。
3. 无线网络设计：根据场强分析结果，进行无线网络优化设计，确定无线基站的布置和配置。
4. 施工计划制定：根据无线网络设计方案，制定施工计划，确定施工过程中的各项工作任务和时间节点。
5. 施工过程管理：严格按照施工计划组织施工过程，实时监控施工进度和质量。
五、施工工艺基于BIM场强分析的无线覆盖系统施工工法主要包括以下几个施工阶段：1. 前期准备：制定施工方案、确定施工队伍、准备所需材料和设备。
