煤矿(1103)南回风巷掘进作业规程
煤层回风大巷掘进作业规程
第一部分工程概况和编制依据一、编制依据本规程根据《南二13-1煤层回风大巷设计平面图》、《南二13-1煤层回风大巷掘进地质说明书》、《淮南矿业集团掘进安全质量标准化标准》、《煤矿安全规程》等资料编制而成。
二、工程概况南二13-1煤层回风大巷东侧为井田边界，西侧为南二13-1煤层胶带机大巷及南二13-1煤层轨道大巷，南侧为F110 断层。
根据施工方案，南二13-1煤层回风大巷从南二13-1煤层胶带机大巷拨门先施工胶回联巷一，到达回风大巷后先左拐弯向下施工回风大巷356m，按10°下山施工29.4m(平距)并与-570～-480m南翼（13-1）采区回风斜巷贯通后，退回综掘机至胶回联巷一交岔处并调头向上施工南二13-1煤层回风大巷（698m）。
南二13-1煤层回风大巷施工方位348º（168º），施工总工程量约为1083.4m（平距）。
掘进巷道煤层情况：13-1煤层为黑色，暗淡～弱油脂光泽，煤层最大厚度为6.17m，最小为3.78m，平均5.0m，煤层倾角3.4°～6.4°，平均5°，煤层结构较简单，煤层下部一般含一层夹矸，厚度0.30～0.60m，属稳定型煤层。
掘进巷道煤层顶、底板情况：总体上直接顶为砂质泥岩，厚度不稳定，直接顶上部发育有13-2煤，厚度为0.2～0.45m，发育较稳定；老顶为细砂岩，厚度为1.9～7.2m；直接底为砂质泥岩,厚度为0.77～7.7m，其下发育13-1下煤，均厚0.6m，局部缺失。
掘进巷道水文、地质及瓦斯情况：本巷道沿13-1煤层掘进，施工期间的主要水害为13-1煤层顶板砂岩裂隙水及断层构造裂隙水。
本施工巷道总体构造较为简单，地层走向近南北。
根据钻探及物探地质资料分析，影响本巷道掘进的断层主要为F109、DF49、DF44及DF42等4条断层，断层附近可能发育有次生小断层。
根据矿井地质报告，13-1煤层－648m以上瓦斯含量为2.92m3/t，-648～-760m煤层瓦斯含量5.14m3/t。
回风巷作业规程
e、拉拔过程中，锚杆拧入套管头的长度不小于20mm，锚具5m范围内不得站其他人员，防止意外伤人。
第三节支护设计
依据巷道围岩性质和邻近工作面矿压资料，采用锚杆、锚索支护作为永久支护，能极大程度地起到悬吊、组合梁，加固拱和围岩补强作用，是一种积极防御的支护方法。故所掘巷道确定采用锚杆、锚索支护作为永久支护，滑移式掩护前探钢梁作为临时支护。巷道断面图见（图3）、支护平面图见：
锚杆支护工艺：锚杆支护作业，必须在前探梁掩护下进行，要掌握好眼深尺寸，锚杆间距。钻孔钻好后，将树脂药卷用锚杆顶入钻孔内到位后，立即开启钻机边搅拌边顶入到眼底，搅拌时间约30秒，凝固10分钟后，将托板单垫片双螺母先后安上，并用专用力矩扳手把螺母拧紧，预紧力矩不低于120NM，螺母下锚杆外露长度在20－50mm之间。每根锚杆使用一卷树脂锚固剂，锚固长度不低于0.6米，在较高的地段安混凝土托板时，要站在高凳上，一人扶凳一人站在凳上安设，还需要一人站在底下用长杠顶住托板，以防掉下伤人。
第三节地质构造
11#层集中回风巷所在煤层为侏罗纪大同组煤层，局部为复杂结构煤层，顶底板岩石特征为：老顶粉砂岩，细砂岩，胶结致密，稳定性好，直接顶是以砂质泥岩与细砂岩为主，含较多黄铁矿，性较硬。伪顶黑色，较密块状，泥质结构。直接底是黑色，致密块状，性较硬质纯，具滑感，含少量炭化植物碎屑，老底灰色，石英石长石为主，具微波状层理。地质构造简单，巷道所在区域坡度变化不大，在该掘进范围内无褶曲，210米处遇陷落柱，预计巷道西部有一斜交于11#层集中皮带巷的断层，落差1米左右，顶板较破碎。在掘进过程中要注意加强顶板管理。
11#层集中皮带巷锚杆钢带支护，间距1.2米，排距1.2米，在中线处居中布置一排，间距4米，如果工作面顶板破碎，锚索支护沿中线两侧且对称于巷道中线各布置一行，呈三花布置，排距1.4米，间距4米。
南翼总回风巷二综掘作业规程
第一章工作面概况第一节概述本《作业规程》掘进的巷道为我矿南翼总回风巷二，该工作面在6#煤回风大巷开口，北面为爆破材料发放硐室回风联巷，左面和南面为实体煤岩，东面为南翼总回风巷一，邻近采掘情况对掘进巷道无影响。
该巷主要服务于4#、6#煤的开拓，巷道顶板沿10＃煤层顶板掘进，单巷综掘机掘进施工，带式输送机和刮板输送机联合运输。
该设计巷道总工程量为1000m,该工作面从2011年10月24日开工预计2012年3月14日完工，该巷道服务年限与矿井服务年限相同。
第二节依据根据《煤矿安全规程》、《煤矿安全质量标准化标准》等相关规定及本矿技术科提供的1：5000《南翼总回风巷二设计平面图》和相关文件编制的。
第二章地面位臵及地质情况第一节地面相对位臵及邻近采区开采情况该工作面地面相对位臵地势东高西低，总体呈一西倾的单斜构造，倾角5～110根据现有南翼总回风巷一揭露煤层实测所得，地面无村庄、河流、公路、铁路等建筑物，相对应地面均为季节性农田，对掘进无影响。
井上、下对照关系表巷道位臵6#煤回风大巷以南工程名称南翼总回风巷二地面标高/m1150—1202井下标高/m720—740地面相对位臵建筑物、小井及其它工作面对应地表范围内为荒地和农田，无居民房及其它建筑物，四周无小井及其它地面设施。
井下相对位臵对掘进巷道的影响北面为爆破材料发放硐室回风联巷，左面和南面为实体煤岩，东面为南翼总回风巷一，各采掘情况对掘进巷道无影响。
邻近采掘情况对掘进巷道的影响掘进期间对本工作面无影响。
第二节煤岩层赋存情况南翼总回风巷二布臵在石炭系太原组10＃煤层，总厚度6.11m，为复杂结构煤层，含3层矸，以泥岩、炭质泥岩为主，煤层赋存稳定，煤厚变异系数小。
煤质为瘦煤，煤岩类型为半亮型。
煤层倾角为5—11°，平均8°。
根据2010年度瓦斯等级鉴定报告，掘进过程中瓦斯绝对涌出为 1.4 m3/min，相对瓦斯涌出量6.95 m3/t。
南进回风大巷掘进工作面作业规程
南进回风大巷掘进工作面作业规程第一章工作面概况和地质概况一、巷道布置及用途该掘进工作面位于井筒的南部，包括南进风大巷和南回风大巷，两巷间距为48米，磁方位角196。
，沿煤层的底部布置，巷侧保安煤柱留30米，两巷间每隔50米开一贯眼，以便通风和运输。
其中，南进风大巷主要担负矿井和一采区的运煤和进风任务，南回风大巷担负矿井和一采区的辅助运输，兼做回风巷，两巷设计长度各为850米，现已掘400米，详见附图1。
二、地质情况1、地质构造该矿位于吕梁背斜之西翼，河东煤田青龙勘探区中部的北部边缘地带，井田内煤层地质简单，为一单斜构造，煤层走向东西，倾向南北，倾角3-6。
2、煤层赋存该矿开采煤层9#系山西组太原统含煤1地层，煤层厚度4.56米，中部夹有0—20cm 的夹矸，直接顶为灰色页岩，老顶为砂岩，底板为深灰色页岩和浅灰色粘土岩，见附图2。
附图2 柱状图2附图 1 掘进巷道位置图3三、开采技术条件1、沼气：根据2004年矿井瓦斯等级鉴定结果，绝对瓦斯涌出量为0.73m3/mim，相对瓦斯涌量为 5.35m3/t，属低瓦斯矿井。
2、煤尘爆炸与煤层自然据地质报告载，该煤层具有爆炸性，爆炸指数为17，属不自燃煤层，故在采掘过程中应加强防尘管理。
3、涌水情况根据该巷道以前掘进情况看，未见到大量涌水，底板有少量积水，对开采影响不大，另外该巷道均在煤层实体中布置无采空区影响。
第二章巷道断面规格及支护技术要求一、巷道断面规格巷道形状设计为梯形，巷道上宽3.0m，下宽 3.2m，掘进高度 2.1m，掘进断面积为6.51m2，巷道净上宽 2.7m,下宽 3.0m,高2.0m,断面 5.7m2。
见附图3。
4附图 3 巷道断面图二、支护技术要求1、支护形式该两巷永久支护采用工字钢做梁，木料做腿则，梯形棚子进行支护，临时支护采用木柱进行支护。
2、支护要求（1）支护材料用11#工字钢和Φ14cm5—Φ16cm的松木。
（2）巷道全部采用棚架支护。
回风大巷掘进作业规程未修改版
山西灵石昕益致富煤业有限公司掘进作业规程编制：吴文云施工单位：温州锐峰矿山建设有限公司工程名称：回风大巷编制日期：二〇一二年十月项目部会审卡工程名称：回风大巷掘进作业规程施工负责人：生产负责人；机电负责人；安全负责人：技术负责人：经理：会审日期：2012年10月日会审意见：目录第一章概况......................................... - 4 - 第一节概述...................................... - 4 - 第二节编写依据.................................. - 4 - 第二章地面位置及地质情况.......................... - 5 - 第一节地面相对位置及邻近采区开采情况错误!未定义书签。
第一节地面相对位置及井下采空情况 .............. - 5 - 第二节地质情况................................ - 6 - 第三节煤岩层赋存特征.......................... - 6 - 第二节煤（岩）层赋存特征 ............ 错误!未定义书签。
第三节地质构造...................... 错误!未定义书签。
第四节水文地质.................................. - 7 - 第三章巷道布置及支护说明........................... - 8 - 第一节巷道布置.................................. - 8 - 第二节矿压观测.................................. - 8 - 第三节支护设计.................................. - 8 - 第四节支护工艺.................................. - 9 - 第四章施工工艺.................................... - 16 - 第一节施工方法................................. - 16 - 第二节凿岩方式................................. - 16 - 第三节装载与运输............................... - 16 - 第四节管线及轨道敷设........................... - 17 - 第五节综掘说明书............................... - 17 - 第六节设备及工具配备........................... - 19 - 第五章生产系统.................................... - 20 - 第一节通风..................................... - 20 - 第二节压风..................................... - 22 - 第四节防灭火................................... - 22 - 第五节安全监控................................. - 23 - 第六节供电..................................... - 24 - 第七节运输..................................... - 25 - 第八节排水..................................... - 25 - 第九节照明、通信和信号 .................... - 25 - 第六章劳动组织及经济技术指标..................... - 26 - 第一节劳动组织................................ - 26 -第二节循环作业图表............................ - 28 - 第三节主要经济技术指标........................ - 28 - 第七章安全技术措施................................ - 28 - 第一节一通三防................................ - 28 - 第二节顶板................................... - 29 - 第四节防治水................................... - 31 - 第五节机电............................. - 36 - 第五节运输.................................... - 38 - 第六节其他..................................... - 40 - 第八章灾害应急措施及避灾路线...................... - 41 -第一章概况第一节概述一、巷道名称本规程所掘巷道为山西灵石昕益致富煤业有限公司回风大巷掘进作业规程。
煤矿工作掘进工作面作业规程
煤矿⼯作掘进⼯作⾯作业规程第⼀章地质概况⼀、巷道穿越的煤（岩）层和围岩特征及其柱状图1、煤层情况：721001⼯作⾯穿越2#（九尺）煤，煤层厚度稳定；⼯作⾯标⾼930—1069m，盖⼭厚度510—647m；煤厚1.80—3.01m，平均2.41m，结构简单。
预计靠近杜⼉坪断层的区段倾⾓变化较⼤，可能达到7°以上，影响正常掘进。
⼯作⾯前部煤厚较薄，约 1.8m，托夹⽯掘进，后半部夹⽯会逐渐尖灭。
切眼附近煤层较厚，约3.01 m。
3、煤岩层综合柱状图（见附图⼀）。
⼆、地质构造及其平、剖⾯图1、褶曲：⼯作⾯设计切眼附近为⼀向斜结构，轴向北西，两翼倾⾓平均为7°。
2、陷落柱：参照南九盘区陷落柱实际揭露情况，预计本⼯作⾯陷落柱发育，数量8—12个，预计长轴30—80m，短轴20—50m。
3、断层：预计⼯作⾯前部断层数量较少，只发育在陷落柱附近。
4、地质预测剖⾯图（见附图⼆）三、掘进⼯作⾯周围的采掘情况本⼯作⾯北邻南⼤巷及南翼总回风巷，南邻杜⼉坪断层，东邻南九盘区，西邻721002⼯作⾯（未送）。
四、掘进⼯作⾯周围的预计⽔⽂地质条件⽔⽂地质条件简单，地质构造附近有少量裂隙⽔。
最⼤涌⽔量0.05m3/min，正常涌⽔量0.001m3/min。
五、掘进⼯作⾯周围煤（岩）层预计⽡斯涌出量，煤层发⽕期、煤尘爆炸性等。
六、重要地质情况预报及提⽰1、杜⼉坪断层附近地质构造极其复杂，煤层倾⾓变化⼤。
陷落柱、断层数量多、个体⼤、落差⼤、延伸长、顶板裂隙发育，会给掘进施⼯带来较⼤影响，届时根据实际情况制定安全措施。
2、地质构造附近顶板破碎，裂隙发育，应加强顶板⽀护及两帮的维护。
3、2#煤层由2#上与2#两层逐渐合并为2#煤，其层间距变化较⼤，届时根据其实际层间距确定具体⽀护⽅式。
第⼆章⼯程概况⼀、巷道⽤途简述721001⼯作⾯包括正巷、副巷、切眼。
副巷为回采时运料巷；正巷为回采时运煤巷；切眼内安装⽀架、采煤机、运输机进⾏回采。
南翼总回风巷掘进作业规程
第一章概况一、巷道名称本作业规程的掘进巷道为古城矿井南翼总回风巷。
二、掘进的目的及用途用于桃园风井井底车场、巷道及南一盘区等的总回风。
三、巷道设计长度及服务年限1、设计长度：367.80m（平距）2、服务年限：10年以上四、预计开竣工时间本巷道自2014年4月1日开工，预计2014年10月1日竣工。
第二章地面相对位置及地质情况第一节地面相对位置及邻近开采情况一、地面相对位置南翼总回风巷地面相对位置为古城矿井桃园工业广场及其西部的农田。
二、井下位置及相邻采掘活动南翼总回风巷位于回风立井井筒与风道连接处与南翼一号回风大巷之间，西部为南翼1#、2#回风大巷，南翼1#、2#辅运大巷（未施工），北部为桃园进风井井底车场（未施工），南部及东部无采掘活动，上覆无采掘活动。
附图：《古城矿井南翼总回风大巷布置平面图》（图2-1）第二节地质构造根据桃园回风立井井筒与风道连接处检查孔（检4孔）地质资料，南翼总回风大巷位于二叠系，山西组，地质条件简单，施工区内无陷落柱、断层等地质构造。
主要岩性由灰黑色—黑色泥岩、灰白色细砂岩、灰绿色砂质泥岩、灰白色中砂岩、灰黑色粉砂岩组成。
泥岩，灰黑色—黑色，裂隙较发育，泥质结构；细砂岩，灰白色或灰绿色，坚硬，中部夹薄层灰黑色泥岩，岩芯较完整。
局部为紫红色，岩芯较破碎；砂质泥岩，灰绿色，较坚硬，粘土矿物及长石、石英组成，泥质结构或泥质结构，断口不规则，中部夹薄层细砂岩。
中砂岩，灰白色，坚硬，成份以长石、石英为主，岩芯完整；粉砂岩，灰黑色，泥岩与粉砂岩互层，裂隙发育，可见植物化石，岩芯较完整。
第三节水文地质情况根据回风立井井筒与风道连接处实际施工情况和地质资料，巷道所处的岩层为石炭、二迭系碎屑岩夹碳酸盐岩裂隙含水岩系。
在合适的构造部位及地形条件下，往往有较丰富的地下水。
工程施工时必须做好防治水工作，坚持“有掘必探、先探后掘”原则。
附：《南翼总回风巷综合柱状图》（图2-2）第三章巷道布置及支护说明第一节巷道布置1、自井筒中心坐标点向东15m开口，沿N90°掘进5m，而后按转角-180°施工弯道，转弯半径为17.5m，沿N270°方位掘进183.213m，坡度为-3‰，进入南翼一号回风大巷。
D1103回风巷掘进作业规程

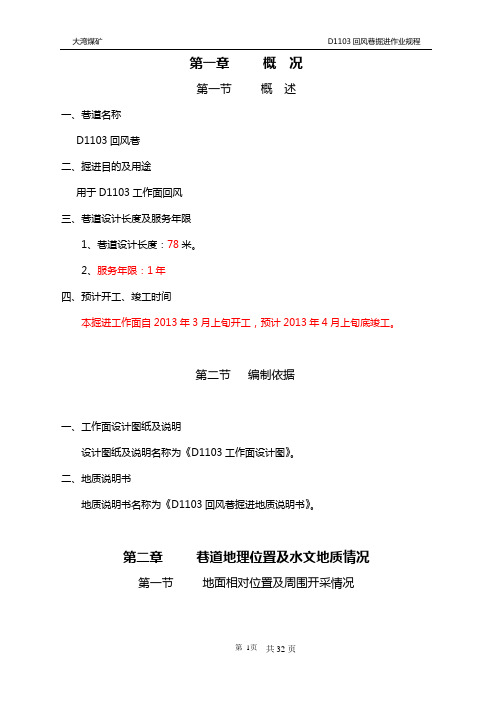

第一章概况第一节概述一、巷道名称D1103回风巷二、掘进目的及用途用于D1103工作面回风三、巷道设计长度及服务年限1、巷道设计长度：78米。
2、服务年限：1年四、预计开工、竣工时间本掘进工作面自2013年3月上旬开工，预计2013年4月上旬底竣工。
第二节编制依据一、工作面设计图纸及说明设计图纸及说明名称为《D1103工作面设计图》。
二、地质说明书地质说明书名称为《D1103回风巷掘进地质说明书》。
第二章巷道地理位置及水文地质情况第一节地面相对位置及周围开采情况D1103回风巷位于一分区东翼，在第4勘探线以西；上部2#煤层均未开采，与其平均垂距约60米，该工作面以北为D1103工作面（未采），以南为111108瓦斯巷，以西为11108瓦斯巷。
第二节煤（岩）层赋存特征11#煤层黑色块状、以亮煤为主、条带结构为半亮煤、内生裂隙发育、含矸2-5层；煤层厚度约2.8，平均倾角约9°，容重为1.39；伪顶为灰色薄层泥质粉砂岩、直接顶为灰白色中厚层至厚层细砂岩显水平层理；底板为灰色薄层状泥岩及泥质粉砂岩。
该面上部2#煤层均未开采，且全部处于应力集中区突出危险区域，11#煤层为突出煤层，瓦斯赋存量大，在掘进过程中应加强防突及瓦斯管理工作。
综合柱状图:第三章 巷道布置及支护说明第一节 巷道布置及施工顺序D1103回风巷开门于11108瓦斯巷东帮，开门中位于W7控制点以南15.88米，按方位：127°0′0″沿11#煤层顶板掘进80米(平距)到位。
（附平面图）168016602002年4月水仓b 1FB 21-2111108 瓦斯巷546°H =b 21651.639T 1649.740T 1644.194T b 5b 4L 41691.966TL 51683.816T L 6H =1.8m ∠ 31°H =1.2m ∠ 37°老空区老空区老空区D1103工作面D 1103回风巷D 1103进风巷D 1103切眼66m78m40m1:20001719.31716.11714.41716.91712.4A 16D 171663.139T1662.992T1663.097TD 16D 191240X4.2W 8W 7W 6W 5'1674.538T1665.735T1661.274T切2B 1W 91663.299T11108瓦斯巷1661.699T切41654.227T1660.898T B 21657.965T 111106(1 瓦斯巷)#11106补切眼切31687.010TIH =第二节 支护设计一、巷道断面（一）、 D1103回风巷为一次掘进成矩形断面，巷道高2700mm ，宽4000mm.掘进断面积：S ＝10.92m 2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宣威市田坝镇开银煤矿开银井掘进作业规程工作面名称：1763（1103）号编制人：潘荣良实施负责人：王瑞普矿长：孙崇先时间：2009年3月26日作业规程学习和考试记录负责人：贯彻人：班次：目录第一章概况第一节概述第二节编写依据第二章地面位置及地质情况第一节地面相对位置及邻近采区开采情况第二节煤（岩）层赋存特征第三节地质构造第四节水文地质第三章巷道布置及支护说明第一节巷道布置第二节支护设计第三节支护工艺第四章施工工艺第一节掘进方法第二节装载及运输第三节轨道敷设第四节设备及工具配备第五章生产系统第一节通风第二节压风第三节综合防尘第四节防灭火第五节安全监测第六节供电第七节运输第八节照明、通信和信号第六章劳动组织与主要技术经济指标第一节劳动组织第二节作业循环方式第三节主要技术经济指标第七章安全技术措施第一节一通三防第二节顶板管理第三节机电管理第四节运输第五节防治水第六节质量标准及要求第七节文明生产要求第八章灾害应急措施及避灾路线第一章概况第一节概述一、巷道名称本《作业规程》掘进的巷道为一水平（1763）西翼南回风巷。
二、掘进目的及用途为开银煤矿开银井布置二水平（1722）西翼采区通风系统，掘进该巷主要用于回风。
三、巷道设计长度和服务年限该巷由北向南掘进，掘进长度400米。
服务年限：3年。
该掘进工作面自2009年4月28日开工，预计2009年8月15日竣工。
第二节编写依据一、设计说明书及批准时间根据《煤炭法》、《矿山安全法》、《煤矿安全监察条例》、《煤矿安全规程》及有关规定，而编制此《作业规程》。
煤矿矿井有技术改造设计说明书及矿产资源开发利用方案，批准时间：二OO六年六月。
第二章地面位置及地质情况第一节地面相对位置及邻近采区开采情况地面相对位置及邻近采区开采情况见表一井上下对照关系情况表表1第二节煤（岩）层赋存特征开银煤矿区内各煤层均以黑色块状、碎块状为主，煤炭类型半暗型——暗淡型为主，弱玻璃光泽，均匀状与条带状结构，层状构造，参差状断口，内生裂隙发育。
该回风巷延小煤层掘进（煤后0.8米），煤质坚硬，顶底板岩性为砂岩，砂质泥岩，顶底板坚固、稳定程度属中等。
附：煤层柱状图第二节地质构造该矿位于羊场矿区五井田，羊场向斜西北翼，总体呈一单斜构造，地层走向近南北向，倾向西，倾角平均82度，断层两侧地层多变陡、直立。
此回风巷掘进有小断层，断层较小。
掘进过程中应根据巷道实用性而采起措施过断层。
第四节水文地质开银煤矿矿井主要充水因素为大气降水、断层水、含水带裂隙水、地表无大水体，该回风巷相邻的k3、k2+1煤层已采到1722水平，属采空区，虽已垮落充填，但局部还有空塘，容易储水，因此在掘进中要严格执行“有疑必探，先探后掘”的探放水原则。
雨季时节水量会增大，造成顶板松软，必须严格抓好“雨季三防”工作，制定“雨季三防”措施，开展水文地质调查工作，确保安全生产。
第三章巷道布置及支护说明第一节巷道布置该回风巷从一水平（1763）西翼原k3回风巷120米处延南开拓布置400米，属半煤岩巷。
后附：巷道布置平面图（图1）第二节支护设计该回风巷掘进，顶底板压力不大，选用梯形木支护，夹角80度，架木间距每架0.5米，如遇破碎段，架木间距缩小到0.3米，顶底板牢固段架木间距可增到60-70cm，顶帮采用背板、皮柴、科子背严背实。
严禁空帮空顶，迎头掘进按《规程》规定使用前探支护，迎头严禁空距超出0.2米。
附：巷道断面支护图：平面图侧示图OMMMM3、前探支护平面示意图：掘进中严格使用前探支护，超前支护使用3.5米长的寸半钢管，挂绳采用软钢绳4个悬挂已支护规格梁头上，掘中钢管向前推移，背板横达钢管上，背板上使用科子背严，空顶距不超10cm ，前进1米推进1米，前探梁循环前进。
第三节支护工艺一、支护形式该回风巷采用梯形断面支护。
参数见表：二、支护说明该回风巷采用木支护，部分破碎段可使用使用金属支架。
根据顶底板稳固情况选择一定规格质量的坑木，除小眼使用10㎝以下材料，一般巷道根据情况不得少于12㎝的坑木，架木间距500mm、600mm、700mm；松软地段必须缩小架木间距，最小到200mm。
支护时，绷腿窝不低于100mm，柱距间帮壁和顶必须使用 1.2长背板背严背实。
顶面必须背实在，不得空顶，支护顶角必须使用角楔撑牢。
第四章施工工艺第一节掘进方法该掘进巷一般采用风镐掘进，岩层坚硬或遇断层时采用爆破掘进。
第二节凿岩方式1、该巷道岩层坚硬或遇断层时采用打眼放炮的掘进方法进行掘进。
2、打眼使用风钻。
第三节爆破作业工艺流程图C ○E ○○FA-打眼、B-备料、C-装药联线、D-放炮、E-临时支护、F-出渣、G —支护1)、爆破作业工艺巷道是半煤巷，故采用掏槽。
选用煤矿《规程》规定的许用炸药（三号）进行爆破，使用毫秒电雷管起爆。
起爆使用MFd —50型防爆发爆器起爆，联线方式为串联。
见表1、表2、起爆药卷炮泥被动药卷a (正向装药)装药结构示意图装药结构示意炮眼示意图：0.2m掏槽眼采用锥形掏槽说明:0.2m1m-1.4mabc654321870.2m1.0m8563217478654312.0m2.3m1.6m2爆破说明表 表1第四节 装载及运输一、设备配备根据开银煤矿的实际，矿井的生产能力较小，主要运输巷道较短，矿井生产过程中，采用人力装载和人力推车，矿车型号为MF0.7—6A 。
第三节设备及工具配备第五章生产系统第一节通风一、通风方式与供风距离1、开银煤矿采用中央并列式通风，通风方式为机械抽出式，主扇型号：FBCZNO/22，同等型号2台。
2、掘进工作面用局部风机供风，型号为5.5KW型，随时配有备用局扇1台，最长供风距离400m。
3、风筒吊挂在巷道一帮的上侧，吊挂要平直整齐，不影响运输和行人，风筒出风口到迎头距离不大于5m，风筒布一律采用400mm 阻燃风布，严禁用皮管代替风筒布。
4、掘进头的风速要控制在0.25-4m/s之间,风筒出风口风量80m3/min .风机安装地点风量不得低于130 m3/min. 。
二、掘进工作面的风量计算：1、掘进实际需要的风量（1）按瓦斯涌出量计算Q CH4 =60×q×K=60×1.43×1.6=137m3/min（2）按工作面最多人数计算：Q人= 4N=4×12=48m3/min由以上计算风量可知：Q人＞Q CH4，所以工作面迎头风量不得小于137 m3/min，即可满足要求。
（3）．按炸药量计算：Q＝25×A＝25×6.5＝162.5m3/min式中 25—每1kg炸药爆炸不低于25m3的配风量；A—掘进工作面一次爆破的最大炸药用量，此处规定A=2kg（4）按风速验算V=Q/60S=137/60×3.2=0.73(m/s)因为0.15m/s＜V＜4m/s所以工作面风量为137 m3/min符合要求。
三、局部通风机的安装地点：掘进工作所用局部通风机为5.5KW局扇，安装在1722水平k3运输石门进风口10—15米处。
从西翼回风上山供至1763水平掘进回风巷作业点。
后附：通风系统图（图2）：第二节压风系统开银煤矿在距井口150米处安装VF-6/7空压机二台，主要用于井下石门、半煤岩巷掘进，一般空压机不常用，因该矿井多采用手镐掘进和落煤，压风管通过主井→一水平车场→西石门→原k3回风巷→掘进作业点。
压风设备技术参数表后附：压风系统示意图（图3）第三节综合防尘防尘管路主要从主井→一水平西石门→原K3南回风巷→掘进工作面。
地面消防水池容量200m3，主井运输巷防尘管路选用4分钢管。
每隔100米安设闸阀一个。
工作面选用阻燃性软管喷头洒水。
工作面洒水喷头来回可使用20m范围进行洒水降尘。
一、防尘设施的管理：1、当班安全员及跟班特员必须认真检查管路和喷头完好情况。
2、必须严格交接班工作，一旦发现喷头、管路损坏，必须追究到底。
3、一旦发现工作面无水，立即进行检查。
二、防尘管路和铺设防尘管路在一水平设一个三通闸阀，分别进入1763东石门、1722水平、1763西翼南回风巷掘进作业面。
后附：防尘管路系统示意图（图4）第四节防灭火一、必须执行以下措施：1、在掘进巷叉口、采区叉口、回风巷必须设置洒水支管和水棚。
2、采区巷内风筒布、防尘管一律使用不燃材料。
3、机电硐室、风机安装地点、开关处设置灭火器不少于2个，沙箱一个。
4、井下如需用的柴油类必须装入盖严的铁桶内，由专人押运送至使用地点，剩余的必须运回地面，严禁在井下存放。
5、井下使用的润滑油、棉纱、布头和纸等，必须存放在盖严的铁桶内，用过的棉纱、布头和纸也必须放在盖严的铁桶内，并由专人送至地面，不得乱扔乱放，严禁将剩油、废油泼洒在井巷和硐室内。
6、如工作面或巷道内着火时，根据着火情况，应首先采用直接灭火方法，如用灭火器、用水扑灭等，在直接灭火过程中，一般不得改变火区的风流方向。
直接灭火不能取得有效灭火效果时，为防止火势发展，应采取封闭隔绝灭火，封闭火区前，必须根据火区的瓦斯、一氧化碳等气体变化情况，慎重决定通风方法和封闭程序。
第五节安全监控该矿井安装KJ70监控系统一套，在一水平、二水平设分站二组，探头设置在距掘进迎头5米处安设一个，回风口10-15米处安设疑个，如掘进巷长度超出150米，必须在中部安设一个。
探头悬挂距顶30cm、距邦20cm，掘进作业点必须使用报警仪挂点作业。
后附：监控系统示意图（图5）第六节供电开银煤矿按两级提升布置采区，在一水平设机电硐室一个，在二水平设机电硐室一个，该回风巷从二水平机电硐室供电到局部风机和二平水泵。
井下使用电器设备如下：各种电气设备的选型、电压等级、电器保护整定和开关、电缆的配备由机电技术员、电钳工严格按需要计算的数值进行选用调整，其他人员不得随意更改。
后附：电器设备布置示意图（图6）第七节排水系统开银煤矿由于在深部开采，地下水涌出量大，为确保安全生产，保证不受水威胁，煤矿分别在一水平、二水平布置主副水仓，共安设5台离心泵，三趟排水管路，根据历年总结调查分析，该矿最大涌水60m3/h，最小涌水量40m3/h，平均涌水量50m3/h，故煤矿选用DW85-45×4， DW85-45×3型离心泵，按正常和最大涌水量计算，能满足和排出矿井水量。
后附：排水系统示意图（图7）第八节运输开银煤矿为两级提升，主井216m，暗斜井118m，一水平布置绕车场，二水平车场与各煤层运输大巷连通，地面绞车JTK-1.2×1.0型一台，一水平绞车JTB-1.0×0.8型，配用专职绞车司机9人，地面井下把钩工9人。
一、提升运输应遵守以下几点1、主井提升一次不得超8个斗，暗斜井不得超6个斗。
2、主井煤斗荒斗混提时，荒斗不准超2个，专提荒时，主井不准超6个，暗斜井不准超4个。
