PE（PP-R）管安装方法
一、管材连接方式：
热熔对接焊：将管材与管件端面加热至熔融状态，用机械外力将二者粘合在一起。
电熔承插焊：管材与管件的连接是通过管件内表面预埋的电热丝经通电加热后，将管材外表面与管件内表面熔融，使二者粘合在一起。
热熔承插悍:用焊接设备将管材外表面及管件内表面同时加热至熔融状态后用外力将二者粘合在—起。
二、管道敷设：输、配水管道的地基宜为无尖硬土石和无盐类的原土层，当原土层有尖硬土石和盐类时，应铺设细砂或细土。
凡可能引起管道不均匀沉降的地段，其地基应进行处理或采取其它防沉降措施。
三、管道连接：管道连接应采用电熔连接(电熔承插连接、电熔鞍形连接)或热熔连接(热熔承插连接、热熔对接连接、热熔鞍形连接)，不得采用螺纹连接和粘接。
PE 管道与金属管道连接时，必须采用钢塑过渡连接。
管道系统安装完毕，在外观检查合格后，应对全系统进行分段吹扫,吹扫与试验介质宜用压缩空气，其温度不宜超过40℃。
气密性实验：使用洗涤剂或肥皂液检查接头是否漏气，应在检验完毕后，及时用水冲去检漏的洗涤剂或肥皂液。
再隐蔽。
四、PE管道工程技术规程摘要：
①、执行标准：建设部部颁标准CIJ63—95
②、最小管顶覆土厚度：
※埋设在车行道下时，不宜小于0.8m
※埋设在非车行道下时，不宜小于0.6m
※埋设在水田下时，不宜小于0.8m
③.开槽的沟底宽度（m）：
※单管沟边组装埋设：
沟底宽度（a）=管道外径（D）+0.3。
PE给水管安装施工工艺标准详细
PE给水管安装施工方案一、管槽开挖1.管槽开挖以直线为宜，槽底开挖宽度为DN+0.30米.遇到管道在地下连接时,应适当增加接口处槽底宽度,管道槽底宽度不宜小于DN+0.50米，以方便安装对接为宜.2.管道埋设时最小管顶覆土深度应符合下列要求:①埋设在车行道下时，不应小于0.80米.②埋设在人行道下时，不应小于0.60米.3.当横穿车行道达不到设计深度时,应采取敷设钢制套管的措施进行保护.4.管槽必须转弯时,转弯角度不宜过大,弯曲半径应符合下列规定:PE管道允许弯曲半径R（米米）DW50 30D50DW160 50D160DW250 75DD>250 100D5.人工开挖管槽时,要求沟槽底部平整、密实,无尖锐物体.沟底可以有起伏,但必须平滑地支撑管材,若有超挖时,必须回填夯实.二、管道连接PE给水管道连接有热熔连接和电熔连接.热熔连接又分热熔承插连接和热熔对接连接,电熔连接分为电熔承插连接和电熔鞍型连接.我们采用热熔对接连接方式施工,它的主要步骤有:1.材料准备:将管道或管件置于平坦位置,放于对接机上,留足10-20米米的切削余量.2.夹紧:根据所焊制的管材、管件选择合适的卡瓦夹具,夹紧管材,为切削做好准备.3.切削:切削所焊管段、管件端面杂质和氧化层,保证两对接端面平整、光洁、无杂质.4.对中:两焊管段端面要完全对中,错边越小越好,错边不能超过壁厚的10%.否则,将影响对接质量.5.加热:对接温度一般在210-230℃之间为宜,加热板加热时间冬夏有别,以两端面熔融长度为1-2米米为佳.6.切换:将加热板拿开,迅速让两热融端面相粘并加压,为保证熔融对接质量,切换周期越短越好.7.熔融对接:是焊接的关键,对接过程应始终处于熔融压力下进行,卷边宽度以2-4米米为宜.8.冷却:保持对接压力不变,让接口缓慢冷却,冷却时间长短以手摸卷边生硬,感觉不到热为准.9.对接完成:冷却好后松开卡瓦,移开对接机,重新准备下一接口连接.三、安装施工1.安装前检验管槽是否达到安装要求,然后查看管道外观有无明显凹陷、裂痕、擦伤、划伤,发现质量隐患及时更换.2.在管道弯头、三通、渐缩接头、消防栓等处均用C20砼设置混凝土支礅,法兰阀门用砖砌支礅加固.3. PE给水管与金属管道、阀门、消防栓连接时,必须采用钢塑过渡接头或专门的法兰连接.4.在管路隆起部位或上坡地段均应设置排气阀,以减小气、水混压对管道的冲击.管道与排气阀的比例设计为1:8.5.由于PE管材本身具有较好的柔韧性和伸缩性,所有管道安装均未考虑伸缩节的安装.四、回填夯实管道安装敷设完毕,待隐蔽工程验收后,应立即回填,回填时应符合下列规定:1.防止槽内积水造成管道漂浮,如有积水,应想办法排尽.2.对石方、土石混合地段的管槽回填时,应先装运粘土或砂土回填至管顶200-300米米,夯实后再回填其它杂土.3.回填必须从管两侧同时回填,回填一层夯实一层.4.管道试压前,一般情况下回填土不宜少于500米米.5.管道试压后的大面积回填,宜在管道内充满水的情况下进行, 管道敷设后不宜长时间处于空管状态.PE给水管因其具有耐腐蚀，无毒性，内壁光滑阻力小，抗老化使用寿命长（50年）,重量轻,安装劳动强度底,施工费用少,抗震性能强,材料柔韧性好等特点.近年来,哈密市自来水公司积极推广使用新型环保管材,通过试压运行,效果优良,没有发生一例供水安全事故.其中关键是要抓好安装施工，把好质量关.PE给水管道连接有热熔连接，我们采用热熔对接连接方式施.1) 材料准备2)夹紧3)切削4)对中5)加热6)切换7)熔融对接8)冷却9)对接完成.安装前检验管槽是否达到安装要求.然后查看管材外观有无明显凹陷、裂痕、擦伤、划伤、发现质量隐患及时更换.在管道弯头、三通、渐缩接头、消防栓等处均用C20混砼设置砼支墩，法兰阀门用砖砌支墩加固,PE给水管与金属管道、阀门、消防栓连接时,必须采用钢塑过渡接头或专门的法兰接头.在管道隆起部位或上坡地均应设置排气伐，以减少气、水混压对管道的冲击.管道安装敷设完毕，待隐蔽工程验收后，应立即回填.回填必须从管道两侧同时回填，回填一层夯实一层.管道试压前，一般情况下回填不宜少于500米米，管道试压后的大面积回填，宜在管道内充满水的情况下进行，管道敷设后不宜长时间处于空管状态.目前塑料给水管有:硬聚氯乙烯(pvc-u)、高密度聚乙烯(hdpe)、交联聚乙烯3。
PE管道安装施工工艺
PE管道安装施工工艺简介本文档旨在介绍PE管道的安装施工工艺。
PE（聚乙烯）管道是一种常用的塑料管道，具有轻质、耐腐蚀、易安装等优点，广泛应用于工业和民用领域。
准备工作在进行PE管道安装施工之前，需要进行以下准备工作：1. 确定管道安装的位置和线路，绘制施工图纸。
2. 检查PE管道的质量和规格，确保符合相关标准和要求。
3. 准备所需的安装工具和设备，如管道切割机、热熔焊机等。
4. 确保施工现场的安全，配备必要的安全设施和防护措施。
施工步骤1. 清理施工区域，确保没有障碍物和污染物。
2. 根据施工图纸的要求，使用管道切割机将PE管道切割成所需的长度。
3. 对切割口进行处理，确保平整和光滑。
4. 使用热熔焊机进行PE管道的连接。
首先，使用热熔焊机加热管道端口和接头，使其达到热熔状态。
然后，迅速将管道端口和接头连接起来，并施加一定的压力，直到连接处冷却固化。
5. 在管道连接处进行检查，确保连接紧密并无漏水。
6. 根据需要，进行PE管道的固定和支撑，确保管道稳固和平整。
7. 完成管道安装后，进行全面检查，确保施工质量符合要求。
8. 清理施工现场，将废弃物和污染物妥善处理。
安全注意事项在PE管道安装施工过程中，需注意以下安全事项：1. 佩戴符合要求的个人防护装备，如手套、护目镜等。
2. 注意热熔焊机和其他设备的安全操作规范，避免误操作造成伤害。
3. 防止火源和明火靠近热熔焊区域，以防止火灾和爆炸事故。
4. 注意施工现场的通风和排气，避免有害气体积聚。
5. 高处作业时，确保安全防护措施到位，避免坠落事故。
结论本文档介绍了PE管道安装施工的工艺流程和安全注意事项。
在实施施工前，做好充分的准备工作，并严格按照步骤进行操作，以确保施工质量和施工安全。
通过正确的PE管道安装施工工艺，可以有效地满足工业和民用领域的管道需求。
PE管的安装施工步骤
PE管的安装施工步骤
本文档介绍了PE管的安装施工步骤，旨在帮助读者了解PE管的安装过程并能正确进行施工。
步骤一：准备工作
1. 在开始安装前，确保所有所需材料和工具齐全。
2. 对施工区域进行必要的清理和准备工作，确保施工场地干净整洁。
步骤二：测量和标记
1. 使用测量工具准确测量施工区域，确保PE管的长度和位置准确无误。
2. 根据测量结果，在施工区域内进行必要的标记，以便正确安装PE管。
步骤三：切割和连接
1. 使用合适的工具，在标记位置上进行切割，确保切口整齐平滑。
2. 使用连接器将切口两端的PE管连接起来，确保连接紧密可靠。
3. 检查连接部位，确保无渗漏现象发生。
步骤四：固定和支撑
1. 在连接完成后，使用固定夹或支撑材料将PE管固定在所需
位置上。
2. 确保固定或支撑的方式符合安全和稳定的要求，以防止PE
管在使用中移动或下沉。
步骤五：测试和验收
1. 完成PE管的安装后，进行必要的测试，确保管道的正常运行。
2. 完成测试后，进行验收，确保PE管安装符合相关标准和要求。
以上是PE管的安装施工步骤的简要介绍。
在进行实际施工时，请确保依据相关规定和要求进行操作，以确保安全和质量。
PE管安装施工方案
PE管安装施工方案1、管材概述PE给水管作为一种新型管材，具有耐腐蚀、无毒性、内壁光滑阻力小、抗老化使用寿命长（50年）、重量轻（密度只有钢管的1/8）、安装劳动强度低、施工费用少、抗震性能强、材质柔韧性好等特点。
2、材料的进场和检验为保证工程质量, 我方在材料进场前填报进场申报表,报监理验收，监理根据规范（GB50242--2002）对进场材料的品种、规格、外观等进行验收, 包装应完好,表面无划痕及外力冲击破损, 整根管的外观应光滑,无色泽不均现象, 检查管道的壁厚和圆度。
查验生产厂商出具的产品合格证、质量验收报告及政府主管部门颁发的使用许可证等质量证明文件, 符合要求后予以签认。
材料进场后, 我方按规定的批量及频率对进场的材料和配件进行见证抽样、送检, 检验合格后方可施工。
三、施工顺序：管道安装→试压→回填1、管道安装（1）、PE管采用热熔连接，因该方法成本低、管道接口质量好、不需管件等优点。
，热熔连接的主要步骤有：①、材料准备：将管道或管件置于平坦位置，放于对接机上，留足10-20mm的切削余量。
②、夹紧：根据所焊制的管材、管件选择合适的卡瓦夹具，夹紧管材，为切削做好准备。
③、切削：切削所焊管段、管件端面杂质和氧化层，保证两对接端面平整、光洁、无杂质。
④、对中：两焊管段端面要完全对中，错边越小越好，错边不能超过壁厚的10%。
否则，将影响对接质量。
⑤、加热：对接温度一般在210-230℃之间为宜，加热板加热时间冬夏有别，以两端面熔融长度为1-2mm为佳。
⑥、切换：将加热板拿开，迅速让两热融端面相粘并加压，为保证熔融对接质量，切换周期越短越好。
⑦、熔融对接：是焊接的关键，对接过程应始终处于熔融压力下进行，卷边宽度以2-4mm为宜。
⑧、冷却：保持对接压力不变，让接口缓慢冷却，冷却时间长短以手摸卷边生硬，感觉不到热为准。
⑨、对接完成：冷却好后松开卡瓦，移开对接机，重新准备下一接口连接。
(2)、热熔连接质量控制要点热熔连接因技术要求较高，应注意对接口质量进行外观检查，要求接口处形成均匀的凸缘。

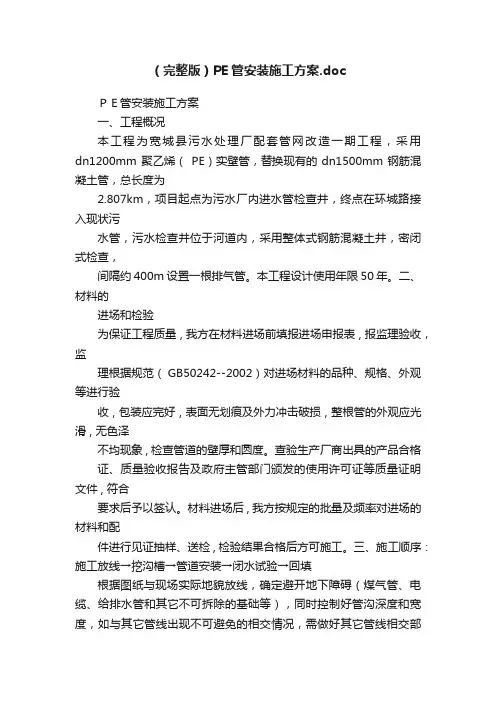

（完整版）PE管安装施工方案.doc
（完整版）PE管安装施工方案.docＰＥ管安装施工方案一、工程概况本工程为宽城县污水处理厂配套管网改造一期工程，采用dn1200mm 聚乙烯（PE）实壁管，替换现有的dn1500mm钢筋混凝土管，总长度为2.807km，项目起点为污水厂内进水管检查井，终点在环城路接入现状污水管，污水检查井位于河道内，采用整体式钢筋混凝土井，密闭式检查，间隔约 400m设置一根排气管。
本工程设计使用年限 50 年。
二、材料的进场和检验为保证工程质量 , 我方在材料进场前填报进场申报表 , 报监理验收，监理根据规范（ GB50242--2002）对进场材料的品种、规格、外观等进行验收 , 包装应完好 , 表面无划痕及外力冲击破损 , 整根管的外观应光滑 , 无色泽不均现象 , 检查管道的壁厚和圆度。
查验生产厂商出具的产品合格证、质量验收报告及政府主管部门颁发的使用许可证等质量证明文件 , 符合要求后予以签认。
材料进场后 , 我方按规定的批量及频率对进场的材料和配件进行见证抽样、送检 , 检验结果合格后方可施工。
三、施工顺序：施工放线→挖沟槽→管道安装→闭水试验→回填根据图纸与现场实际地貌放线，确定避开地下障碍（煤气管、电缆、给排水管和其它不可拆除的基础等），同时控制好管沟深度和宽度，如与其它管线出现不可避免的相交情况，需做好其它管线相交部分的施工保护。
1、施工测量1）测量放线：首先根据建设单位移交的坐标点及高程点，设计施工现场测量简图。
2）将控制坐标点引测至施工现场，做好标记，并加以保护。
3）按照工程特点的要求引测量控制点。
4）进行施工沟槽中线及边线的放置。
5）测量管底标高。
2、施测方法：1）用经伟仪依据甲方移交的坐标点，每150m设一控制桩，并加以保护，用水准仪将高程引测到附近建筑物上，做上明显的记号。
2）采用方向法，配以直尺确定沟槽开挖边线，用白灰撒出开挖线。
3）沟槽开挖后进行龙门桩设置，采用木板，间距不超过35m，将管道中心线及高程引测其上。
PE管道安装6页精选全文
精选全文完整版（可编辑修改）PE管道安装1．一般规定1.1．PE给水管件、管材因运输、装卸、堆放或遮盖不严或因存放较长，都有可能造成管材、管件的变形和变质，连接前必需进行一次外观的质量检查。
1.2．PE给水管道不同连接形式应采纳对应的专用连接工具。
连接时，不得运用明火加热。
1.3．PE给水管道连接采纳热熔接宜采纳同种牌号、材质及相同的管件。
对性能相像的不同牌号、材质的管材或管材与管件之间的连接，应经过试验，判定连接质量能得到保证后，方可进行。
1.4．PE给水管道连接的操作工人上岗前，应经过特地培训，经考试和技术评定合格后，方可持证上岗操作。
1.5．PE给水材料、管件存放处与施工现场温差较大时，连接前应将管材和管件在施工现场放置肯定时间，便其温度接近施工现场温度。
1.6．PE给水管道连接时，管端应保持干净。
每次收工时，管口应临时封堵。
1.7．PE给水管道连接结束后，应进行接头外观质量检查。
不合格者必需返工，返工后重新进行接头外观质量检查。
2．热熔连接2.1.管子和管件的检查和清洁⑴．管子在对口之前，须对管子、管件的质量逐件逐根进行具体检查。
检查管子的规格、断面椭圆度、平整度、垂直度是否符合设计和施工规范的要求。
并且不得在裂纹、凹槽、擦伤等缺陷。
⑵．对管子进行校直，凡是椭圆度不合要求的，可用整圆器进行整圆，否则不得运用。
⑶．将对口的管子或管件的管腔内清除干净，不得有任何杂物和脏物。
再将管子外表面清理干净。
2.2．管子或管件对口⑴．安置加热器之前须对其表面进行检验和清理，应除去污垢和尘埃。
⑵．将PE管或管件放入夹具内夹牢，用刷子和棉布块将管口的毛屑、油污、尘埃等清除干净。
⑶．将两管端的接口对正，对口间隙不得超过0.5mm，用卡尺检查两对口的端面是否平行，必需保证两连接管接口时的两个端面完全重合，不得有缝隙。
同时要调整好对口的两连接管间的同心度，其误差应小于管壁厚的10%。
对口达到要求后，将夹具夹紧。
⑷．加热之前须对机器的各个部位进行仔细检查，然后清洁加热平板模的表面，除去污垢，保持清洁。
PE管道安装、使用方法
一、管材和管件的验收1、管材和管件应具有质量检验部门的质量合格证，并应有明显的标志表明生产厂家和规格。
包装上应标有批号、生产日期和检验代号。
2、管材与管件的外观质量应符合下列规定：（1）管材和管件的颜色应一致，无色泽不均匀及分解变色线。
（2）管材和管件的内外壁应光滑、平整、无气泡、裂口、裂纹、脱皮和严重的冷斑及明显的痕纹凹陷。
（3）管材轴向不得有异向弯曲，其直线度偏差应小于1%；管材端口必须平整并垂直于管轴线。
（4）管件应完整，无缺损、变形，合模缝、浇口应平整，无开裂。
（5）管材在同一截面内的壁厚偏差不得超过14%；管件的壁厚不得小于相应的管材的壁厚。
（6）管材和管件的承插粘接面必须表面平整、尺寸准确。
二、塑料管和管件的存放：1、管材应按不同的规格分别堆放，25以下的管材进行捆扎，每捆长度应一致，且重量不宜超过50公斤。
管件应按不同品种、规格分别装箱。
2、搬运管材和管件时，应小心轻放，严禁剧烈撞击、与尖锐物碰撞、抛摔滚拖。
管材和管件应存放在通风良好、温度不超过40摄氏度的库房或简易棚内，不得露天存放，距离热源1米以上。
3、管材应水平堆放在平整的支垫物上，支垫物的宽度不应小于75厘米，间距不大于1米，管子两端外悬不超过0.5米，堆放高度不超过1.5米。
管件逐层码放，不得叠置过高。
三、塑料管道的熔接连接熔接适用于pe管、pp管的连接，按接口形式和加热方式可分为：1、电熔连接：电熔承插连接、电熔鞍形连接2、热熔连接：热熔承插连接、热熔鞍形连接、热熔对接连接（一）安装的一般规定1、管道连接前，应对管材和管件及附属设备按设计要求进行核对，并应在施工现场进行外观检查，符合要求方可使用。
主要检查项目包括耐压等级、外表面质量、配合质量、材质的一致性等。
2、应根据不同的接口形式采用相应的专用加热工具，不得使用明火加热管材和管件。
3、采用熔接方式相连的管道，宜使用同种牌号材质的管材和管件，对于性能相似的必须先经过试验，合格后方可进行。
pe管安装方案
pe管安装方案介绍本文档旨在提供PE管（聚乙烯管）的安装方案，以确保安全和有效的管道系统。
准备工作在开始安装PE管前，需要进行以下准备工作：1. 确定安装位置：根据需要确定PE管的安装位置和管道线路。
2. 材料准备：准备所需的PE管材料、管件、接头和其他安装附件。
3. 工具准备：准备好必要的工具，如切割刀、热熔机等。
安装步骤以下是PE管的安装步骤：1. 清理和准备工作区域：清理工作区域，并确保表面干净平整。
2. 测量和切割：使用合适的工具测量和切割所需长度的PE管。
3. 热熔连接：使用热熔机对PE管和管件进行热熔连接。
确保熔接完全，并且连接处没有任何裂缝或漏水。
4. 接头安装：将已连接的管件和PE管安装到所需位置。
确保接头牢固并正确安装。
5. 水压试验：完成安装后，进行水压试验以确保管道系统不漏水和正常工作。
将管道充满水，并保持一段时间，观察是否有渗漏。
安全注意事项在安装PE管时，请注意以下安全事项：1. 确保安装过程中没有明火或其他可能引发火灾的物品。
2. 在操作热熔机时，注意遵循相关的安全操作规程，以避免烫伤或其他意外伤害。
3. 在安装过程中，应戴好适当的个人防护装备，如手套和护目镜。
维护和保养为确保PE管的长期使用和良好性能，建议定期进行维护和保养：1. 定期检查管道系统，特别是连接处，确保没有裂缝或漏水。
2. 清理管道表面，以防止杂质附着和腐蚀。
3. 如有需要，及时更换老化或损坏的PE管和管件。
总结本文档提供了一份PE管安装方案，包括准备工作、安装步骤、安全注意事项和维护保养建议。
遵循此方案可以确保PE管道系统的安全和可靠运行。
请在安装之前仔细阅读并遵循本文档的指导。
PE管安装施工方案
PE管安装施工方案PE管是聚乙烯管的简称，它是一种常用的工程管道材料，广泛应用于城市给水、排水、燃气输送等领域。
本文将介绍PE管的安装施工方案，包括施工前准备、施工过程和施工注意事项。
一、施工前准备1.设计确认：根据工程设计图纸，确认PE管的规格、长度、数量和安装位置等信息。
2.材料准备：根据设计要求，准备好PE管、各种管件、阀门及相关附件。
检查材料是否符合规格和质量要求。
3.施工人员培训：组织施工人员进行必要的培训，包括材料的认识、施工工艺及安全注意事项等。
4.现场勘察：对施工现场进行勘察，确定施工顺序、施工道路和临时安全防护等措施。
二、施工过程1.开挖沟槽：根据设计要求，用挖掘机或人工方式开挖沟槽。
沟槽的宽度和深度应根据管道的规格确定。
2.沟槽处理：清理沟槽底部，移除松散土壤和坚硬物体，并确保沟槽底部平整。
3.铺设管道：将PE管依次铺设在沟槽底部，注意管道的正确方向和接口的对齐。
如果管道需要经过或穿过其他管道，应采取合适的措施保护管道。
4.连接管道和管件：根据设计要求，采用适当的方法连接PE管和管件，如热熔连接或电熔连接。
连接前要确保管道及连接部位的清洁和干燥。
5.安装阀门及附件：根据设计要求，将阀门、支架、固定件等附件安装在PE管上。
确保安装牢固、位置准确。
6.填充回填：连接管道和附件后，从管道两侧逐步回填土壤，用夯实方法夯实填土。
夯实的程度应适当，以保证管道的稳定性和承载能力。
7.试压检测：完成管道的铺设后，进行试压检测。
根据设计要求施加适当的压力，检查管道和连接部位是否有泄漏现象。
8.管道保护：完成试压检测后，进行管道保护工作。
对于埋地管道，应设置标志牌、警示线等，以便日后维护和检修。
三、施工注意事项1.施工人员应按照相关安全操作规程进行操作，佩戴好安全防护装备。
2.施工过程中，严禁使用锐利物品、踩踏管道和附件等，以免损坏管道。
3.施工现场要保持清洁，及时清理垃圾和杂物，确保施工质量。
PE管安装施工方法与技术措施
PE管安装施工方法与技术措施1. 引言本文档旨在介绍PE管（聚乙烯管）的安装施工方法与技术措施。
PE管在现代工程建设中被广泛应用于给水、排水、燃气等领域，因其具有耐腐蚀、强度高、使用寿命长等优点。
正确的施工方法和技术措施将保证PE管的安全性和可靠性。
2. PE管的分类PE管按照制造工艺、材质和外观等特征进行分类，常见的有HDPE、LDPE和MDPE等。
不同类型的PE管材质和外观特点可能会对施工方法和技术措施产生不同的要求，施工人员应根据具体情况选择合适的管材。
3. 施工前的准备工作在进行PE管的安装施工前，需要进行以下准备工作：- 确定管道布置方案和施工图纸，并根据实际情况准备所需的材料和设备。
- 对施工现场进行清理和平整，确保施工区域没有障碍物和泥土等。
- 检查PE管及配件的质量，确保其符合相关标准和要求。
4. PE管的安装方法PE管的安装方法一般分为以下几个步骤：- 开挖：根据设计要求和管道布置方案，开挖好管道沟槽。
- 铺设：将PE管放入沟槽中，注意保持管道的坡度和位置。
- 接头：使用合适的接头将PE管连接起来，确保连接牢固和密封。
- 固定：根据需要，使用支架或夹具等固定PE管。
- 测试：完成安装后，进行管道的试压和检测，确保没有泄漏和质量问题。
5. 技术措施在PE管的安装施工过程中，需要注意以下技术措施：- 管道的坡度设置：根据设计要求和流体特性，合理设置管道的坡度，以保证流体的顺畅流动。
- 接头的选择和安装：选择合适的接头，并按照要求进行正确的安装，以保证接头的牢固和密封。
- 管道的保护：在施工过程中，应采取措施保护PE管免受外力的损害，避免管道的变形或破裂。
- 环境条件的控制：施工现场的环境条件应符合PE管的要求，避免暴露于高温、化学物质或其他有害因素下。
6. 施工质量控制为了确保PE管的安装质量，需要进行以下质量控制措施：- 施工过程中的检查：对施工过程中的关键环节进行检查，确保各项施工要求得到满足。
PE管道安装方案
PE管道安装方案一、施工流程施工准备→沟槽开挖→沟槽支护→管道铺设→管道安装→阀门、管件安装→管道闭水试验→沟槽回填二、施工准备根椐施工图纸，准备与本工程相关的规程、规范及有关图集，并分发给项目部相关人员。
1、测量人员根据建设单位提供的导线点坐标位置及水准点高程，做好工程控制网桩的测量定位，同时做好定位桩的闭合复测工作，并做好标识加以保护。
2、工程技术人员认真了解地下管网及周围环境情况，明确其具体位置和深（高）度。
3、测量人员根据建设单位提供的导线点坐标位置及水准点高程，做好工程控制网桩的测量定位，同时做好定位桩的闭合复测工作，并做好标识加以保护。
4、工程技术人员认真了解地下管网及周围环境情况，明确其具体位置和深（高）度。
5、做好各种材料和设备的进场计划。
三、沟槽开挖根据施工现场的实际情况，沟槽的土方开挖采用机械人工配合开挖的方式。
如遇坚土，可用锹、镐相结合的开挖方式进行。
如遇严重的流沙地段，采用人工降水的技术措施。
1、沟槽开挖的断面尺寸必须准确，槽底平直，无杂物，无积水，转角符合设计的要求。
2、管道中心线允许偏差±30mm；管底标高允许偏差±20mm。
3、沟槽开挖时，不允许扰动沟底土壤层，防止地基承载力降低。
人工挖土留出10cm厚的余土，待铺管前找平再挖掉。
若沟槽底的土壤层被破坏，用原土夯实或水撼砂处理。
4、沟槽开挖时，沟槽边壁的放坡系数取1∶0.25。
在管道接口处采取支撑等保护措施。
5、必须排除管沟槽两侧一切可能掉落伤人或撞击管子的砖头石块等，沟边堆土要距沟边的距离不小于0.5m，堆土高度不大于1.5m；施工时，沟边一侧堆土，另一侧排管。
6、管道基础处理：采用原土基础，地基承载力较弱的地段采用20cm砂垫层基础。
四、PE管安装1、管道安装由机械配和人工下管，设专人指挥吊车逐节吊装，吊装管道中朽的控制采用边线法。
吊车距沟边至少2m，避免起吊受力时造成沟边坍塌。
2、管道在安装前，对乖期、直径等进行检查。
PE管道安装施工方法
PE管道安装施工方法PE管道是指采用聚乙烯材料制成的管道，具有耐腐蚀、耐冲击、耐磨损等特点，在水利、石油化工、市政工程等领域得到广泛应用。
下面是PE管道的安装施工方法介绍。
一、前期准备工作1.确定安装位置和方向：根据设计图纸确定管道的安装位置和方向，进行测量和标记。
2. 挖槽：按照设计要求和管道规格挖掘管道埋设的槽口，槽宽一般为管道外径加20cm，槽深根据设计和地形条件确定。
3.槽底处理：在槽底铺设一层砂垫，保证均匀厚度，并进行压实。
在需要的地方设置防止管道移位的支架。
4.清理管道：将PE管道进行清洗、清理，去除管道表面的污物和杂物，保证管道内壁光滑。
二、管道连接1.热熔连接：PE管道的热熔连接是常用的连接方式。
将管道进行切割和切口，再经过加热融化处理，用专用工具连接管道。
2.硬质连接：如果管道规格较大或需要经常拆卸修改，可选用硬质连接，如法兰连接、橡胶接头等方式连接。
三、管道安装1.安装顺序：按照设计要求，先安装管道的分支部分，再安装管道的主干部分。
在安装过程中，保持管道的连续性和一定的坡度。
2.固定管道：根据设计要求和管道规格选择合适的固定方式，如托架固定、吊杆吊挂等。
调整管道的位置和高度，保证安装质量。
3.支撑管道：在长跨度的管道中，需要设置支撑和支座，以支撑管道，避免管道下沉和变形。
四、管道保护和测试1.管道保护：在管道安装完成后，对管道进行保护，如安装防腐层、防护套管等，以提高管道的使用寿命。
2.管道测试：经过安装后，对管道进行水压试验或气压试验，以验证管道的安装质量和密封性。
3.管道清理和修复：在安装完成后，对管道进行清洗和维护，保证管道的畅通和正常运行。
五、安全措施1.操作员应经过专业培训，熟悉安装规范和操作流程，佩戴好安全防护用品。
2.在施工过程中，注意防止管道破损和接头松动，及时进行修复和调整。
3.施工现场必须进行安全检查和管理，保持良好的秩序，防止事故的发生。
以上就是PE管道安装施工的方法介绍。
PE管道安装工程施工方法
PE管道安装工程施工方法PE管道安装工程施工方法一、PE管安装施工工艺1、材料要求管材、管件及电热熔带进场应有产品合格证和出厂质量检验报告。
管材质量应符合相关标准。
电热熔带也应符合相应标准。
2、机具设备施工所需机具包括电熔焊机、便携式切割锯、平板振动夯、蛙夯、夹钳、扣带、水平垫木或沙袋、清洁布等。
检测设备包括水准仪、经纬仪、小线、直尺、卷尺等。
3、工艺流程施工工艺流程包括测量放线、沟槽开挖、柔性基础、管道铺设与连接、密闭性检验、管道回填、管道变形检验。
4、操作工艺1）测量放线施工测量放线应参照测量队制订的工程施工测量专项方案执行。
2）沟槽开挖沟槽开挖、边坡设置及沟槽支护等应参照“管线基坑明挖土方”进行施工。
沟槽开挖后，应将沟底的岩石、砾石等坚硬物体铲除至设计标高以下150mm～200mm，然后铺上砂土整平夯实。
管道每侧工作宽度应根据设计要求确定。
3）柔性基础管道基础应按照设计要求铺设。
设计无规定时，对一般土质，基底可铺设一层厚度为350mm的粗砂基础；对软土地基，且槽底处在地下水位以下时，铺筑厚度不小于200mm的柔性基础，分两层铺设，下层用粒径为5mm～40mm的碎石，上层铺砂，厚度不小于50mm。
管道基础形式应根据设计要求确定。
4）管道铺设与连接电源或交流发电机的准备应符合相关标准。
电热熔带的连接应注意以下几点：①检查管道和电热熔带是否有损伤。
②对齐管道和清除杂物。
a.将要连接的管道放置在离地面200mm～300mm处(地基上挖有操作凹槽的可将管道直接放置在地基上)，并水平对齐。
b.用布彻底将管道的外表面和电热熔带内壁上的杂物清除干净(包括水汽)，油类污物可用甲醇擦拭。
③用夹钳和扣带紧固焊接片a.用电热熔带将已水平对齐的管道的要连接部分紧紧包住，电热熔带接头应重叠100mm～200mm。
包的时候有连接线的一端在内圈。
PE棒也应插在此端，从两侧分别插入，紧靠此端头。
D400以下插入约50mm，D450以上插入约90mm～100mm。
PE管道安装步骤
PE管道安装步骤
前期准备工作
在进行PE管道的安装之前，我们应该先做好以下的前期准备
工作：
- 确定管道的布置方案
- 测量管道的长度和直径
- 调查安装地点的地质情况，确保安装地点不会对管道产生损
坏
- 准备好需要使用的工具和设备
管道安装步骤
1. 将PE管道切割成需要的长度，并在管道上做好标记。
2. 将管道的断面进行清理和打磨，确保管道的表面光滑。
3. 在管道两端分别装上法兰接头，并在法兰上涂抹密封胶。
4. 将两个法兰接头连接起来，并使用扳手紧固螺栓。
5. 将管道端连接到阀门或者其他的管道上，并使用扳手紧固螺栓。
6. 安装PE管道支架，保证管道的位置稳固。
7. 使用压力计和漏电电流仪检测管道的密封性和系统的安全性。
8. 在管道的所有连接处涂抹防腐蚀涂料，以防管道的锈蚀和腐蚀。
注意事项
在进行PE管道的安装过程中，我们应该注意以下事项：
- 在操作过程中应该避免损坏管道的表面。
- 对于容易起静电的介质，应该使用导电管道和接头。
- 安装过程中应该注意管道的外形变形，以避免损坏管道。
- 应该在安装完成后清理好现场以及工具和设备。
以上就是PE管道的安装步骤和注意事项。
在操作前，我们一定要做好充分的准备工作，并要注意安全问题，以保证安装工作的质量和安全性。
(完整版)聚乙烯PE管安装
聚乙烯（PE）给水管施工工艺1.PE管材料的特性聚乙烯（PE）管材是一种新型材料,它具有柔韧性好,耐腐蚀性强、质轻、抗冲击性能优良等特点，管材、管件连接可采用热熔对接及电熔等连接方式，使管材、管件熔为一体，系统安全可靠，施工成本低，在工程应用中发展迅速。
本工程采用PE100管材，公称外径为500mm。
2.管道施工聚乙烯（PE）管道按照行业标准CJJ/T98-2003《建筑给水聚乙烯类管道工程技术规程》要求施工。
2.1.管材、管件运输及贮存先将仓库附近的一块空场地平整出来,管材、和管件到货后，小心搬运至空场地，整齐摆放,堆成三层,不得剧烈碰撞，避免接触尖锐物件。
若PE管被刮伤,刮伤深度超过1cm,则将其切除。
管材堆放好后，面上盖一层油毛毡，避免日晒雨淋。
PE管受温度影响较大，值班人员经常检查，发现未防护好的及时处理。
由于管线较长，为了减少运输费用，新罗段不必运至仓库，直接运输至工作面，在现场验收。
2.2.管道连接管道的连接方式主要有：1. dn（公称外径）≤63mm时，采用热熔承插连接或电熔连接；2. dn ≥75mm时，采用热熔对接或电熔连接；3. 与金属管及管路附件的连接，采用法兰连接或过渡管件连接等方法。
2.2.1.热熔对接PE管相互连接本工程选用热熔对接方式。
使用该方法连接时，采用热熔对接焊机，具体步骤如下：⑴把待接管材置于焊机夹具上并夹紧；⑵将管材待连接端清洁干净，然后铣削连接面，若连接端不干净，则易产生漏水现象。
⑶校直两对接件，使其错位量不大于2mm；⑷放入加热板；⑸加热完毕，取出加热板；⑹迅速接合两加热面，升压至熔接压力30Pa并保压冷却；⑺热熔完成。
热熔焊机操作人员应遵循以下焊接参数。
焊接参数表壁厚（mm）预热时的卷边高度（mm）。
（预热温度210±10℃）加热时间（s）。
（温度210±10℃）允许最大切换时间（s）焊缝在保压状态下的冷却时间（min）12.2-18.2 1.0 120-170 8 17-2420.1-25.5 1.5 210-250 10 25-322.2.2.过渡连接在与金属管及管路附件（如阀门、水表等）的接口连接处采用丝扣或法兰等过渡管件进行连接。
pe管安装施工方案
pe管安装施工方案PE管安装施工方案一、项目背景PE（聚乙烯）管是一种常用的给水和排水管道材料，它具有耐腐蚀、轻便、耐压、使用寿命长等特点，因此在工程领域得到广泛应用。
本文档将介绍PE管的安装施工方案，包括材料准备、施工步骤、质量验收等内容。
二、材料准备1. PE管：选用符合国家标准的PE管材料，根据工程要求选择管径和壁厚。
2. 管件：包括弯头、三通、法兰等。
3. 铺垫物：用于预防PE管损坏的软垫或坚固的混凝土基座。
4. 施工工具：包括切割机、加热板、螺丝刀、扳手等。
三、施工步骤1. 现场勘测：根据设计要求，确定管道走向、埋深和施工标高。
2. 材料验收：对购买的PE管和管件进行验收，检查外观质量和尺寸是否符合要求，确保不会影响安装质量和使用寿命。
3. 管沟开挖：按照设计要求在地面上开挖出适当宽度和深度的管沟，保证管道的运行安全。
4. 管道敷设：按照管道设计要求将PE管依次敷设在管沟中，注意保持管道的连续性和平整度。
5. 管道连接：使用合适的管件将PE管连接起来，采用热熔、电熔或机械连接等方式，确保连接紧密且无漏水。
6. 弯头安装：根据需要，在管道中安装弯头，通过加热和冷却等操作使弯头与PE管连接紧密，避免管道弯曲过大。
7. 法兰安装：如果需要在管道上设置法兰连接点，按照设计要求将法兰固定在PE管上，并进行密封处理。
8. 安装支撑：在需要的位置设置管道支撑，保证管道在使用过程中不会发生弯曲或下沉等现象。
9. 管道保护：在管沟中设置合适的铺垫物，防止因外力挤压或地下水等原因导致PE管损坏。
10. 管道试压：完成管道安装后，进行压力试验，检查连接是否牢固，是否存在漏水等情况。
11. 管道防腐：根据实际需要，在PE管的外表面进行防腐处理，延长管道的使用寿命。
四、质量验收1. 外观质量：检查管道表面是否平整、无裂纹和挤出现象。
2. 尺寸检查：测量管道的直径、壁厚和长度是否符合设计要求。
3. 连接质量：使用合适的工具检查管道连接点是否紧密、无渗漏。
PE管道安装工程施工流程
PE管道安装工程施工流程
1. 准备工作
PE管道的安装需要事先进行一些准备工作，具体如下：
- 了解工程要求和相关方案；
- 对施工现场进行勘测；
- 决定PE管材料的使用和采购；
- 安排施工队伍和人员；
- 准备必要的工具和设备。
2. 材料验收
PE管材料的质量直接影响到管道安装后的使用效果和寿命，因此进行材料验收十分必要。
3. 管道铺设
根据设计图纸和现场情况确定PE管道的铺设方案，采取相应的施工措施和技术标准进行铺设。
具体流程如下：
- 根据铺设要求进行基础处理和砌体墙修整；
- 清理和修复铺设线路；
- 按照设计图纸进行引线和测量；
- 进行管速器的连接和管道定位；
- 进行吊装和定位。
4. 管道安装
PE管道的安装需要进行精细的操作和细节处理，具体流程如下：
- 进行管道切割和端部处理；
- 进行管道接头连接；
- 进行管道预埋件的安装和连接；
- 进行特殊管道的连接和处理。
5. 系统测试
为了保证PE管道安装的质量和稳定性，需要进行系统测试，具体流程如下：
- 进行管道系统压力测试；
- 进行零散杂件、管径、壁厚、材质等参数的检查和测试；
- 对安装质量进行抽查。
6. 竣工验收
PE管道安装完毕后，需要进行竣工验收，具体流程如下：
- 对安装质量、系统性能进行全面检查；
- 查看管道安装、工程质量和工程时间标准是否符合要求；
- 提供现场整改意见和完善方案。
以上就是PE管道安装工程施工的流程，期望您对此有所了解和参考。
PE聚乙烯给水管道安装手册(精)
PE 聚乙烯给水管道安装手册一. 焊接方式给水管材的焊接可分为：热熔对接焊接、热熔承插焊接和电熔焊接。
给水管材大口径一般用热熔对接焊接，低于口径63mm 的管材都用热熔承插焊接，给水管材主要用以上两种连接方式。
所以我们主要介绍这两种方式连接，如果需要电熔焊接请参照燃气管材连接方式。
第一部分：热熔对接焊机一. 焊接时必须满足以下条件● 在有粉尘、风或低温天气时，应使用帐篷（当环境温度低于0℃时帐篷内须采取加热措施），以获得一个受保护的焊接空间。
● 所焊接管道的端面直至焊接时都必须保持干净。
● 所焊接的管道端面在焊接时必须保持同样的温度（必须采取措施防止阳光照射）。
● 在焊接期间（特别是在冷却阶段），必须避免各种机械应力。
● 所焊接管道不参加焊接的端口必须用堵头封堵，以免风吹使管道引起冷却。
● 建议使用导轮用于放置管子和方便移动。
二．热熔对接焊接的工艺过程1、将两根管材放在机架上，用8个紧固螺栓锁紧卡瓦，且不要锁的太紧，因为我们后面还要调节松紧，只要在机架前进的时候管材不脱滑就可以了。
同时也要保证中间的距离能放下铣刀的位置为益。
两根管材要垫平，不要有弯曲，否则就不好调节两管材之间的落差。
2、保证管材锁紧后，用毛巾或抹布把管材表面的水或灰尘清理干净。
然后把机架打到前进档，两管材口部完全接触后就停止前进。
看看两管之间的落差有多大，要调节两管间的落差不能大于1mm 。
3、当两管之间的落差调完毕后，就用铣刀切铣两管口部，在切铣的过程中，机架的前进压力不能太大，在拖动压力的基础上加上05MPa ，一般按施工现场环境而定。
切铣的刨花不能太厚，刨花出现连续一圈后，机架停止前进，铣刀继续转，空转一周后，机架后退，铣刀停止，否则管材口部就会出现阶梯状。
４、切铣完毕后，对管材进行加热，我们把一个完整的热熔对接过程分为5个阶段。
相应的时间对应的压力● 预热阶段：（t 1）（P 1）● 加热阶段：（t 2）（P 2）● 加热板取出阶段：（t 3）（P 3）● 焊接阶段：（t 4）（P 4）● 冷却阶段：（t 5）（P 5）下图代表整个焊接过程的各个阶段，压力与时间的关系。
PE管道安装技术规程
第一章管材、管件的运输及贮存1.1 管材、管件在运输、装卸和搬运时，应小心轻放，排放整齐，避免油污，不得受剧烈撞击及尖锐物品碰触，管材吊装不得采用金属绳索，不得抛、摔、滚、拖。
1.2 管件长距离运输，宜采用支撑架、成捆排列、整齐运输；散装件运输应采用带挡板的平台车辆均匀堆放，平台或挡板不得与管材直接接触，应加支垫物。
1.3 管材与车辆应牢固固定，运输时不得松动；带承口管材应分插口承口二端交替堆放整齐，捆扎牢固。
1.4 管材堆放场地应平整，无突出尖棱物块，不应露天堆放；室内库房贮存应通风良好，室温不宜大于40℃，远离热源，且应避免接触腐蚀性试剂和溶剂。
1.5 管材直管堆放高度应小于或等于1.50m，带承口管材承口和插口两端交替排列存放；管件应码放整齐，堆放高度不宜超过2.00m。
堆放场地或库房应设灭火器和消防栓。
1.6 管材出库应遵守“先进先出”原则，减少管材、管件库存时间，不宜大于一年；管材、管件在工地短期露天堆放时，严禁在阳光下暴晒，应有蓬布覆盖。
第二章管道布置2.1 聚乙烯埋地给水管道不宜穿越建筑物、构筑物基础，当必须穿越时，应采取护套管等保护基础。
2.2 管道宜敷设在冰冻线以下。
2.3 管道敷设在建筑物、构筑物基础低面标高以下时，不得在受压的扩散角范围内。
扩散角一般取45°。
2.4 聚乙烯给水管道严禁在雨污水检查井及排水灌渠内穿越。
2.5 住宅小区、工业园区及工矿企业，公称外径小于等于200mm 的配水干管，可沿建筑物周围布置，与外墙（柱）净距不宜小于1.00m。
2.6 聚乙烯埋地给水管管顶最小覆土深度，在人行道下不宜小于0.60m，在轻型车型道下不宜小于1.00m。
2.7 管道与建筑物、构筑物和其他工程管线之间最小水平净距宜符合以下规定：2.7.1 与建筑物间距：管道公称外径小于等于20mm时为1.00m，公称外径大于200mm时为3.00mm；2.7.2 与雨污水管间距：管道公称外径小于等于200mm时为0.5－1.00m,公称外径大于200mm时为1.0－1.50m；2.7.3 与燃气管间距：中低压管为0.50m，高压管1.0－1.50m；2.7.4 与电力电缆间距为0.50m；2.7.5 与电信电缆间距为0.50m；2.7.6 与乔木灌木间距为1.50m；2.7.7 与通信照明电缆间距为0.50m；2.7.8 与高压铁塔基础间距为3.00m；2.7.9 与道路侧石边缘间距为0.50m；2.7.10 与铁路坡脚间距为6.00m；当上述间距难以保证时，应采取必要的安全技术措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PE（PP-R）管安装方法
一、管材连接方式：
热熔对接焊：将管材与管件端面加热至熔融状态，用机械外力将二者粘合在一起。
电熔承插焊：管材与管件的连接是通过管件内表面预埋的电热丝经通电加热后，将管材外表面与管件内表面熔融，使二者粘合在一起。
热熔承插悍:用焊接设备将管材外表面及管件内表面同时加热至熔融状态后用外力将二者粘合在—起。
二、管道敷设：输、配水管道的地基宜为无尖硬土石和无盐类的原土层，当原土层有尖硬土石和盐类时，应铺设细砂或细土。
凡可能引起管道不均匀沉降的地段，其地基应进行处理或采取其它防沉降措施。
三、管道连接：管道连接应采用电熔连接(电熔承插连接、电熔鞍形连接)或热熔连接(热熔承插连接、热熔对接连接、热熔鞍形连接)，不得采用螺纹连接和粘接。
PE 管道与金属管道连接时，必须采用钢塑过渡连接。
管道系统安装完毕，在外观检查合格后，应对全系统进行分段吹扫,吹扫与试验介质宜用压缩空气，其温度不宜超过40℃。
气密性实验：使用洗涤剂或肥皂液检查接头是否漏气，应在检验完毕后，及时用水冲去检漏的洗涤剂或肥皂液。
再隐蔽。
四、PE管道工程技术规程摘要：
①、执行标准：建设部部颁标准CIJ63—95
②、最小管顶覆土厚度：
※埋设在车行道下时，不宜小于0.8m
※埋设在非车行道下时，不宜小于0.6m
※埋设在水田下时，不宜小于0.8m
③.开槽的沟底宽度（m）：
※单管沟边组装埋设：
沟底宽度（a）=管道外径（D）+0.3。
