IPTV机顶盒工作原理精品PPT课件
stb工作原理
STB工作原理
一、引言
随着数字电视技术的飞速发展，机顶盒（Set-Top Box，简称STB）作为连接用户电视机与数字电视网络的桥梁，其重要性日益凸显。STB不仅实现了数字电视信号的接收、解码和显示，还提供了丰富的互动功能和增值服务。本文将深入探讨STB的工作原理，带领读者了解这一神奇小盒子背后的科技魅力。
二、STB的基本构成
机顶盒是一个复杂的电子设备，通常由以下几个主要部分构成：
1. 调谐器：负责接收来自数字电视网络的射频信号，并将其转换为中频信号，以便后续处理。
2. 解调器：将中频信号解调为基带信号，即包含音视频信息的数字流。
3. 解码器：对基带信号进行解码，还原出原始的音视频数据。
4. CPU和操作系统：负责整个STB的控制和数据处理，运行各种应用程序。
5. 存储器：存储操作系统、应用程序和数据文件。
6. 音视频输出接口：将解码后的音视频信号输出到电视机上显示。
7. 通信接口：实现STB与外部设备（如遥控器、互联网等）的通信。
三、STB的工作原理
1. 信号接收与解调
当用户打开电视机并选择某个数字电视频道时，STB的调谐器会接收到来自数字电视网络的射频信号。这个信号包含了选定频道的音视频信息和其他相关数据。调谐器将射频信号转换为中频信号后，解调器将其进一步解调为基带信号。
2. 信号解码与处理
解码器负责对基带信号进行解码，还原出原始的音视频数据。这个过程涉及到复杂的数字信号处理技术，包括去噪、纠错和解码等。解码后的音视频数据被传输到CPU 进行处理。CPU根据操作系统和应用程序的指令，对音视频数据进行格式转换、缩放、增强等操作，以适应电视机的显示需求。
ITV装维技能培训课件
ITV安装 2-2 ITV组网方式 业务认证
用户侧
平台侧
观看节目时
• 机顶盒通过网络认证 后，根据预臵的URL 自动登陆EPG页面， 并向平台发出认证请 求
根据机顶盒送来的 认证请求，与数据 库中的用户信息进 行匹配，通过后， 告知通过认证
• 机顶盒通过平台认证后， 发起频道节目请求，平 台根据用户的归属属性， 重定至相应的边缘节点， 边缘节点根据用户发出 的频道请求，判断是组 播还是单播频道，如是 组播频道，则将组播地 址告知机顶盒，由机顶 盒发起组播请求，由 BRAS提供组播频道节目， 此时用户可以观看节目 了。点播节目类似
ITV简介 1-2 ITV产品特点
4、上网互动功能：互动电视还提供股 票信息查询、电视百事通、电视上网等 交互功能，未来还将进一步拓展，成为 集各类视频、音频、信息、游戏的数字 化家庭互动服务！ 有了互动电视， 便可以拒绝传统电视 的‚奴役‛，想看什么就看什么，想什 么时候看就什么时候看，自由享受‚电 视新玩法‛的超前快感。
ITV安装 2-2 ITV组网方式
无线方式
使用场景：客户家庭装潢复杂，对美观要求较高，MODEM到 电视机之间不能够布放网线； 场景说明：无线连接方式是把用户普通ADSL终端换成带无线 的ADSL终端，另再网络机顶盒上安装一无线接收器，两设备 之间通过无线信号传输数据。此方式优点在于：不破坏家庭装 潢，比较美观。缺点：数据传输不稳定，抗干扰差。 安装要求：iTV终端盒的摆放尽量在MODEM无线信号的覆盖 范围内，尽量减少两者之间距离，不宜隔墙。以免影响iTV终 端无线接收。
iptv & DTV
支持分布式和集中式组网；
编码、复用、加扰、适配功能自由组合； 丰富的网络接口，提供N*E1、E3、DS3、ASI等 严格遵循DVB标准，提供丰富的标准接口 强大的处理能力
方便的监控维护
高可靠性
3ຫໍສະໝຸດ Baidu1 DTX8800板件名称及功能
单板简称 单板名称 交流电源基本模块 无电源基本模块 EMUX EMAU EMAU EVPS EVMS EADP ASI复用板 DS3复用板 双向适配板 4:2:2视频编码板 4:2:0视频编码板 音频编码板 ASI输入前处理板 功能简介 DTX8800基本平台，支持220V交流电源输入 必须同时配置外置电源 接收从其他单板输入的ES/TS信号，进行复用后输出，同时支持一路ASI信号 的输入复用 在EMUX单板的基础上，增加一路DS3的输入和输出 实现DS3的双向适配功能，此时，DTX8800不能插其他的单板 实现一路视频的4:2:0或者4:2:2压缩编码，以及两路立体声音频的输入、编 码，同时支持D1、SDI输入，一台DTX8800最多可以同时插四块EVPS单板 实现一路视频的4:2:0压缩编码，以及两路立体声音频的输入、编码，同时 支持D1、SDI输入 支持两路立体声音频输入、编码，最多可以同时插五块EADP单板 实现六路ASI信号的输入、前处理，配合复用板或者加扰板实现复用、加扰 的功能，一台设备最多可以同时插五块ERAS单板 支持两路DS3/E3信号的输入，每路DS3/E3信号解适配后，同时从两个ASI接 口输出 实现8*E1的输出，一台设备可以同时插五块EMEI单板
ott-iptv-直播星PPT课件
2020/2/22
14
IPTV现状
电信已推出IPTV3.0标准，业务在多省份得到开展， 用户群已至相当规模，截至2014年1月份，全国 IPTV用户达到近3000万，其中各地区业务发展差异 明显，东部地区占据绝对优势。东、中、西部地区 IPTV用户分别达到1729.2、500.7、684.4万户，占 比分别为59.3%、17.2%和23.5%。全国IPTV用户 数前三的省份均集中在东部地区，分别是江苏、广 东、浙江，三省用户之和的占比达到43.7%。
回看是指可以回看过去的直播频道节目，事实就是
录好的节目，你错过了直播频道的节目还可以选择
回看。
2020/2/22
12
点播是指储存在IPTV平台上的点播节目，包 括电影电视剧、音乐娱乐、军事、少儿、体 育、财经等节目，你可以直接用遥控器选择 播放，这样就省去了到网上下载的过程。
2020/2/22
13
IPTV经营主体
联通、电信
开办IPTV业务，需要《信息网络传播视听节目 许可证》、《网络文化经营许可证》、《ICP证》 和《移动增值业务许可证》四证齐全，其中， 前两个许可证分别由广电总局和文化部负责颁 发，其余两个由信产部颁发。 目前已获得IPTV牌照的有：上海文广、央视国 际、南方传媒、中国国际广播电台以及杭州华 数、江苏电视台
2020/2/22
4

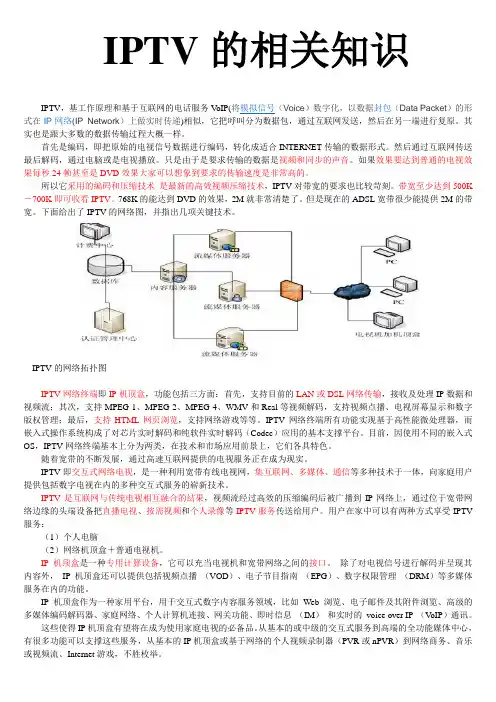

IPTV基本原理
IPTV的相关知识
IPTV，基工作原理和基于互联网的电话服务V oIP(将模拟信号（Voice）数字化，以数据封包（Data Packet）的形式在IP网络(IP Network）上做实时传递)相似，它把呼叫分为数据包，通过互联网发送，然后在另一端进行复原。其实也是跟大多数的数据传输过程大概一样。
首先是编码，即把原始的电视信号数据进行编码，转化成适合INTERNET传输的数据形式。然后通过互联网传送最后解码，通过电脑或是电视播放。只是由于是要求传输的数据是视频和同步的声音。如果效果要达到普通的电视效果每秒24帧甚至是DVD效果大家可以想象到要求的传输速度是非常高的。
所以它采用的编码和压缩技术是最新的高效视频压缩技术，IPTV对带宽的要求也比较苛刻。带宽至少达到500K －700K即可收看IPTV。768K的能达到DVD的效果，2M就非常清楚了。但是现在的ADSL宽带很少能提供2M的带宽。下面给出了IPTV的网络图，并指出几项关键技术。
IPTV的网络拓扑图
IPTV网络终端即IP机顶盒，功能包括三方面：首先，支持目前的LAN或DSL网络传输，接收及处理IP数据和视频流；其次，支持MPEG-1、MPEG-2、MPEG-4、WMV和Real等视频解码，支持视频点播、电视屏幕显示和数字版权管理；最后，支持HTML网页浏览，支持网络游戏等等。IPTV网络终端所有功能实现基于高性能微处理器，而嵌入式操作系统构成了对芯片实时解码和纯软件实时解码（Codec）应用的基本支撑平台。目前，因使用不同的嵌入式OS，IPTV网络终端基本上分为两类，在技术和市场应用前景上，它们各具特色。
IPTV机顶盒抓包和日志 ppt课件
IPTV机顶盒抓包和日志
抓包并不能看出机顶盒的全部动作，有的时候从 抓到的网络包上不能准确的定位出故障原因，这 时需要通过捕获机顶盒日志来解决
捕获日志需要拆开机顶盒，要用到专用的串口线 以及抓日志工具 SecureCRT
Biblioteka Baidu
IPTV机顶盒抓包和日志
a）安装串口线驱动 b）读取日志 c）读取浏览器日志
网卡，下面有显示自己现 在的IP地址。其他选项保 持默认设置即可。 点击右下侧“start”即开 始抓包。
IPTV机顶盒抓包和日志
CaptureFiles里有个File栏 ，里面可以选择自己需要 抓Protocal，也可以先把 所有的协议都抓下来，然 后再去选择自己需要查看 的消息包 。
右图是抓包界面图。
IPTV机顶盒抓包和日志
补充： 抓取日志状态，对机顶盒系统资源消耗较 大，影响设备正常使用，因此，完成抓取日志操 作后，请将设备恢复成一般使用状态，方法如下 ：
在SecureCRT窗口界面输入命令：
sed -i 's/verbose_level=3/verbose_level=0/g' /opt/browser/fhbrowser.rc
步骤一：串口线的一端需要连接到机顶盒电路板 上的4针接口，所以要先拆开机顶盒，将串口线的 4针口连接到机顶盒电路板上的“JP2”位置上（ 一般在网口前方），将串口线的USB接口连接到电 脑上。
IPTV机顶盒
什么是TCP/IP？ TCP/IP(Transmission Control Protoc ol/Internet Protocol) 即传输控制协 议/网间协议. IPTV：满足网络协议实现电视收视 业务的设备
（2）基于多媒体数字信号处理器的结构
基于多媒体处理器技术的IPTV机顶盒，采用了高性能
从用户体验的需求考虑，IPTV业务所带来的改变 是将传统互联网PC终端观看流媒体视频的书房体 验转移到客厅，将前倾坐姿变为后仰坐姿，将键 盘操作改为遥控器操作。这些改变要求IPTV机顶 盒的设计要充分考虑习惯于操作电视机的广大用 户群体，应尽量保持操作简单、性价比适中和耐 用的特点。根据用户不同消费需要。机顶盒应设 计成高、中、低不同档次，满足各种层次的消费 群体。 IPTV机顶盒的关键支持技术，主要包括音视频编 解码技术、图形和图像显示技术、媒体流传输／ 控制技术（协议）、中间件技术、嵌入式系统和 各类接口技术。
简述： IPB5310机顶盒采用EQUATOR公司功能强大的可编程流 媒体芯片与先进的软件编码技术，具有很高的性价比，由 于机顶盒功能由纯软件实现，因此在不改变硬件的情况下 IPB5310具有很强的功能扩展能力，可以通过智能化的在 线升级方式升级机顶盒的软件系统，实现新的功能。 功能特点： 〃VOD点播 〃广播 〃互联网信息浏览 〃支持频道管理和自定义频道列表，可设臵喜好节目 〃支持软键盘输入控制 〃在线下载与升级程序
IPTV前端系统与机顶盒工作原理简介V1.1
2
组播
2
IPSTB结构图
2
IPSTB类型(P1)
X86方案
该方案主要依赖于一个中央处理器CPU，在PC硬件结构 上简化而成，使用软件完成视频解码。芯片提供商有 Intel，AMD，威盛等等。 优点：支持编解码格式众多，视频解码能力较高，研 发周期较短，视频解码效果优秀，支持多线程，能一 定程度上通过升级软件来支持新的编码标准，能够集 成众多的增值业务。 缺点：机顶盒硬件成本过高，功耗大，散热性不好， 无法大规模使用。 适用范围：高端用户群，需要支持复杂功能的系统。
3
IPSTB未来
未来电信业务将是以交互式多媒体应用为主的业 务。作为支持交互式应用的IP机顶盒，将不仅支持 IPTV业务，还将在更为广阔的交互式多媒体领域发挥 作用。因此，在研制IP机顶盒过程中，需要具有一定 前瞻性，超前设计。充分发挥中间件的作用，使机顶 盒这类设备具有功能扩展和平滑升级的能力，这样的 产品才会具有强大的生命力。 事实上，IP STB非常有可能成为始终未现身的 “家庭网关”，因为IP STB可以成为同时提供视频、语 音和数据三种服务的管道。再结合无线网络，就可以 创建真正网络化的家庭环境。当然，最初的主要兴趣 还是集中在视频部分，特别是对电信提供商而言。
2
IPTV系统框架 IPTV前端系统 IPTV内容制作 IPTV网络平台 IPTV终端设备 STB工作原理 同洲IP-STB 相关标准
IPTV组成架构及业务原理
中心服务器
2
见客户端设备。
中心服务器存储和管理各种媒体内容，
并将其传输到客户端设备。
3
传输网络
数据通过互联网或专用网络传输到用户 家中的设备。
IPTV业务原理
1 媒体内容提供
IPTV通过中心服务器提供各种媒体内容，如电影、电视节目和直播。
2 网络传输
媒体内容通过互联网或专用网络传输到用户设备上。
3 客户端显示
IPTV中的用户认证和授权机制
1 用户认证
用户认证要求用户提供凭据（如用户名和密码）以验证其身份。
2 授权机制
授权机制定义了用户可以访问的内容和服务范围。
ห้องสมุดไป่ตู้3 访问控制
访问控制限制了用户对受保护内容和功能的访问权限。
IPTV中的自适应码流技术
1
码率自适应
码率自适应根据网络条件和设备能力动态调整媒体内容的码率。
IPTV组成架构及业务原理
随着数字化时代的到来，IPTV成为了一种新兴的流媒体传输技术。本次演示 将介绍IPTV的组成架构和业务原理。
IPTV基础知识介绍
IPTV是指通过互联网传输数字媒体内容到电视机上的技术。本节将介绍IPTV的基本概念和应用场景。
IPTV组成架构
1
客户端设备
电视机、机顶盒和智能手机是IPTV的常
2 多频点复用
iptv机顶盒工作原理
iptv机顶盒工作原理
IPTV机顶盒是一种通过互联网传输电视信号的设备，它的工
作原理如下：
1. IPTV服务提供商将电视信号数字化并转换为IP数据流，然
后通过互联网传输到用户的机顶盒。
2. 用户的机顶盒通过连接到互联网的方式接收IP数据流。
3. 机顶盒收到数据流后，将其解码并转换为可视化的视频信号。
4. 解码后的视频信号通过HDMI或其他视频接口连接到电视
或显示器上进行显示。
5. 用户通过遥控器或其他控制设备来选择并播放不同的电视频道或视频内容。
6. 机顶盒还可以通过与其他设备（如路由器）连接，实现其他功能，如使用网络应用程序、观看视频点播服务或通过互联网下载和安装应用程序。
通过这种方式，IPTV机顶盒使用户能够按照自己的需求选择
和观看电视节目和视频内容，并且可以通过互联网访问其他功能和服务。
IPTV机顶盒工作原理(共17张PPT)
IPSTB关键技术
1.视频解码和播放 2.流式传输技术
3.图形和图像显示技术
4.中间件技术：中间件（Middleware） 是基础软件的一大类，属于可复用软 件的范畴。顾名思义，中间件处于操 作系统软件与用户的应用软件的中 间，提高了开发效率。 5.嵌入式系统应用
IPSTB流式传输的工作原理
• 流式传输的工作原理：
• 3，音视频客户程序及音视频服务器运行实时流协议，以交换音视频
• 传输所需的控制信息，实时流协议提供执行播放、快进、快倒、
• 暂停及录制等命令的方法；
• 4，音视频服务器使用RTP／UDP协议将音视频数据传输给音视频客户 • 程序，一旦音视频数据抵达客户端，音视频客户程序即可播放输 • 出。
解复用模块送出的数据是压缩的视频/音频PES数据
1.解出MPEG2数字视频信号给视频编码器
2.解出MPEG2音频数据再解码为PCM数字音频信号再送
给音频数模变换
STB工作原理-视频编码和音频DAC
视频编码：
将已解码的MPEG2数字视频信号转换成模拟电视信
号，经过一个低通滤波器送到电视机的A/V插口上 进行播放 音频DAC
将已解码的数字PCM数据解码称立体声模拟信号
信源进入电视网络前完成信道编码和信源编码，为了提高信道利用率，使多个信号沿同一信道传输互不干扰，称为多路复用

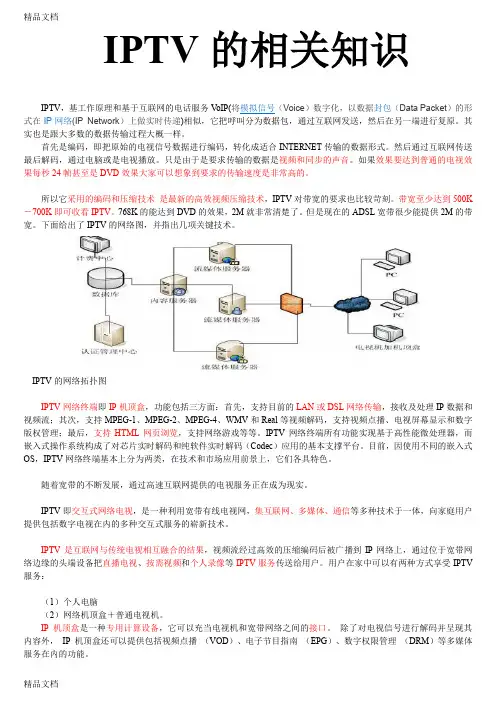

IPTV基本原理
IPTV的相关知识
IPTV，基工作原理和基于互联网的电话服务V oIP（将模拟信号（Voice）数字化，以数据封包（Data Packet）的形式在IP网络(IP Network)上做实时传递）相似，它把呼叫分为数据包，通过互联网发送，然后在另一端进行复原。其实也是跟大多数的数据传输过程大概一样.
首先是编码,即把原始的电视信号数据进行编码，转化成适合INTERNET传输的数据形式。然后通过互联网传送最后解码，通过电脑或是电视播放。只是由于是要求传输的数据是视频和同步的声音.如果效果要达到普通的电视效果每秒24帧甚至是DVD效果大家可以想象到要求的传输速度是非常高的。
所以它采用的编码和压缩技术是最新的高效视频压缩技术,IPTV对带宽的要求也比较苛刻。带宽至少达到500K －700K即可收看IPTV。768K的能达到DVD的效果,2M就非常清楚了.但是现在的ADSL宽带很少能提供2M的带宽。下面给出了IPTV的网络图，并指出几项关键技术。
IPTV的网络拓扑图
IPTV网络终端即IP机顶盒，功能包括三方面：首先,支持目前的LAN或DSL网络传输，接收及处理IP数据和视频流;其次，支持MPEG-1、MPEG-2、MPEG-4、WMV和Real等视频解码，支持视频点播、电视屏幕显示和数字版权管理；最后，支持HTML网页浏览，支持网络游戏等等。IPTV网络终端所有功能实现基于高性能微处理器，而嵌入式操作系统构成了对芯片实时解码和纯软件实时解码（Codec）应用的基本支撑平台.目前，因使用不同的嵌入式OS，IPTV网络终端基本上分为两类，在技术和市场应用前景上，它们各具特色。
IPTV组成架构及业务原理
SDH STM-1
上海文广
三级架构，省中心将BTV流量 单播推送至市中心。
一般采用从上海文广使用传 输STM-1 管道拉单播到省中 心
在开了组播的地市，市中心 平台通过单播转组播服务器 ，作为组播源，起组播下发 BTV流量。
边缘节点作为热点VOD片源存 储节点，命中大部分热点VOD 请求。
IPTV典型业务流程
内容制作
数字信号
青牛编码器
码流复用
模拟信号 模拟信号
码流转换
码流复用
编码器
IP码流转换
节目源
转码中心
1 组织直播和点播节目 CMS
2 进入集成播控平台审核播控，内容发布 终端
BMS 3 业务运营
IPTV业务传送网
用户鉴权及业 务请求
4 用户选择观看某一节目
EPG/ IPTV/VO
20、 CDN恢复下发媒体流
21、ANNOUNCE命令 22、TEARDOWN命令 23、TEARDOWN响应 24、平台停止下发媒体流
25、TEARDOWN命令 26、TEARDOWN响应 27、平台停止下发媒体流
CDN
时移播放流程
IPTV终端
EPG
组播复制点
SLB
3、页面解析并 执行脚本
启动播放器 进行流媒体
本地网A
本地网中心 EPG服务能力
IPTV机顶盒抓包和日志 ppt课件
2020年7月
1
IPTV机顶盒抓包和日志
硬件工具：机顶盒一台、电脑一台、HUB一台、电 视一台、调制解调机一台、串口小板一块、串口 转USB线一根、网线若干。
软件工具： 1 Wireshark 抓包工具； 2 SecureCRT 抓日志工具。
IPTV机顶盒抓包和日志
源自文库顶盒入网的测试中一般会有这样和那样的问题 ，测试人员需要定位故障发生的原因，并将现场 情况反馈给研发人员，并得到解决办法。
网卡，下面有显示自己现 在的IP地址。其他选项保 持默认设置即可。 点击右下侧“start”即开 始抓包。
IPTV机顶盒抓包和日志
CaptureFiles里有个File栏 ，里面可以选择自己需要 抓Protocal，也可以先把 所有的协议都抓下来，然 后再去选择自己需要查看 的消息包 。
右图是抓包界面图。
步骤一：串口线的一端需要连接到机顶盒电路板 上的4针接口，所以要先拆开机顶盒，将串口线的 4针口连接到机顶盒电路板上的“JP2”位置上（ 一般在网口前方），将串口线的USB接口连接到电 脑上。
注：线序为1、2、3、4分别对应3V3、TX、RX、 GND
步骤二：在读取时，需要知道串口线连接在电脑 上的端口号，查询方法是：右键点击“我的电脑 ”选择“属性”，在“硬件”一栏里点开“设备 管理器”，然后点击端口，就可以看到串口线连 接选择的端口号。
移动IPTV介绍和设置方法ppt课件
机顶盒遥控器学习设备连接
ZXV10 B600 V4机顶盒遥控器提供了电视机学习按键功能，分别可以学习电视机的： 待机、TV/AV、音量+、音量-。
电视机学习按键的功能设置步骤如下： 1、按住深灰色“设置”按键约3秒钟以上，指 导学习指示灯由红色变成绿色，表示进入学习状 态，即可松开设置按键。 2、立刻将电视机遥控器发射光口（一般在电视 遥控器顶部）对准机顶盒遥控器的学习接收窗， 然后按下电视机遥控器上被学习的按键（如“电 源”按键），学习指示灯变成红色。 3、按下机顶盒遥控器上需要学习的按键（如“ 待机”按键），学习指示灯由红色变成绿色，表 示学习成功。 4、重复步骤2－步骤3，学习其他几个按键。 5、学习完成后，请不要操作任何按键，等待学 习指示灯熄灭，表示所学习的按键信息已全部保 存。这时候就可以使用iTV遥控器的电视机按键来 操作电视。
H.264
MPGE-2 H.264
2M
12M 8M
Page10
视频编码技术比较
MPEG4 （Part2）
H.264（MPEG4 Part10）
画面质量
编码速率 承载带宽 标准/互连互通性 使用范围
画面质量可达到接 画面质量可达到接近DVD效果， 近DVD画面效果 相同带宽下画面质量更好 标清3Mbps 4.2Mbps 差 中国和东南亚某些 地区使用 标准中存在多个分 支，需要考虑相互 兼容性问题 标清1.5Mbps 2Mbps 好 在世界上广泛使用
IPTV基础知识
I P T V基础知识(总4页) -CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
1.1 IPTV概念介绍
IPTV 是一种以机顶盒为主要终端，以电视机为主要显示设备，以遥控器为主要输入设备，以宽带IP网为主要传输承载网络，为用户提供交互式多媒体服务的宽带增值业务。IPTV是数字电视的一种先进形式。是通过一个功能广泛的机顶盒，连接宽带网络，在电视上观看更丰富的节目频道，可以随时点播电影、电视剧、交互电视、并提供信息服务、可视电话、远程教育等服务。电信宽带用户通过机顶盒，在电视机上收看视音频类节目；使用配套遥控器、麦克风和摄像头等外接设备，结合电视界面获得游戏、视频通信和信息服务等增值业务体验。IPTV业务有效地将电视、通信和PC三个领域结合在一起，是实现三网合一的典型应用服务。
1.2 IPTV业务介绍-基本业务（TV类业务）
直播电视
一共可提供包括SMG和CCTV所有开路频道、SITV20个特色频道(例如欢笑剧场、都市剧场、海外影院、动作影院、全纪实、七彩戏剧等)，9个各地优秀卫视等58个直播电视频道。9个虚拟频道。
时移电视
即时时移“想看想停，由你掌握”：
如果您在收看精彩节目时来电话了刚才的精彩镜头不小心错过了都没关系，IPTV直播频道提供了60分钟内随时暂停、后退和快进的机会，回到过去不是幻想，至少在看电视的时候。
电视回看“直播内容，两天回放”：
可以重放直播电视频道的过去48小时的任意节目，喜爱的节目、精彩比赛，再不会错过。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是IPSTB 机顶盒STB（Set-top-box） 顾名思义是放在电视机上的 盒子，源于数字电视。它是 一种将数字电视信号转换成 模拟信号的变换设备。随着 IPTV的发展,出现了基于 Internet协议(IP) 的机顶盒 ，IP 机顶盒不仅可以提供与 大多数有线或卫星电视机顶 盒相同的功能，而且还可以 使用当前互联网和基于IP的 网络设施。另外，立足于双 向的IP 网络还可以本能地支 持一系列的应用和交互式服 务。
频分多路复用-模拟通信，时分多路复用-数字通信 MPEG-TS解复用：接收MPEG-TS流，并抽出节目PES数据， 包括视频PES、音频PES、数据PES，并将音频和视频数据直 接送给MPEG-2解码器进行解码 解复用模块：包括解扰（解密）引擎，可对加扰的数据进 行解扰，其输出是已解扰PES
STB工作原理-解调与信道解码
户 • 程序，一旦音视频数据抵达客户端，音视频客户程序即可播放输 • 出。
流式传输
实时流式 顺宇流式
传输
传输
IPTV实时流式传输
IPTV顺序流式传输
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
STB工作原理-MPEG-2解码
解复用模块送出的数据是压缩的视频/音频PES 数据
MPEG-2解码器：完成PES数据的解压缩，输出两 组信号 1.解出MPEG2数字视频信号给视频编码器 2.解出MPEG2音频数据再解码为PCM数字音频信号 再送给音频数模变换
STB工作原理-视频编码和音频DAC
视频编码： 将已解码的MPEG2数字视频信号转换成模拟电 视信号，经过一个低通滤波器送到电视机的 A/V插口上进行播放 音频DAC 将已解码的数字PCM数据解码称立体声模拟信 号
➢ 3.解复用器用来区分不同的数字电视节目，提取相应的视 频、音频流和数据流，并送入MPEG-2解码器和对应的解析 软件，然后完成数字信息的还原
➢ 4.付费电视，则需条件接收模块对音频、视频流实现解扰， 并采用含记账功能和含有识别用户的智能卡保证合法用户 观看电视
➢ 5.MPEG-2解码器完成音频、视频信号的解压缩，经视频编 码器和音频D/A变Baidu Nhomakorabea还原出模拟音频、视频信号，在电视 机上显示高质量图像，并提供多声道立体声节目
IPSTB关键技术 1.视频解码和播放 2.流式传输技术 3.图形和图像显示技术 4.中间件技术：中间件（Middleware） 是基础软件的一大类，属于可复用软 件的范畴。顾名思义，中间件处于操 作系统软件与用户的应用软件的中 间，提高了开发效率。 5.嵌入式系统应用
IPSTB流式传输的工作原理
STB工作原理
即上行处理的逆向还 原过程，接收数 字电视信号和处理 MPEG-2标准的数字视 /音频信号，并将其转 换成为模拟信号
STB工作原理-具体描述
➢ 1.高频头接收广电有线网络的高频信号，然后通过QAM解 调器完成信道解码，再从载波中分离出包含视频、音频信 号和其他数据信息的传送流
➢ 2.传送流中一般包含多个视频流、音频流和其他的数据信 息
You Know, The More Powerful You Will Be
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
演讲人：XXXXXX 时 间：XX年XX月XX日
• 流式传输的工作原理： • 1，用户选择某一流媒体服务后，Web浏览器与Web服务器之间使用 • HTTP／TCP交换控制信息，以便把需要传输的实时数据从原始信息 • 中检索出来； • 2，Web浏览器启动音视频客户程序，使用HTTP从Web服务器检索相
关 • 参数对音视频客户程序初始化，这些参数可能包括目录信息、音 • 视频数据的编码类型或与音视频检索相关的服务器地址； • 3，音视频客户程序及音视频服务器运行实时流协议，以交换音视频 • 传输所需的控制信息，实时流协议提供执行播放、快进、快倒、 • 暂停及录制等命令的方法； • 4，音视频服务器使用RTP／UDP协议将音视频数据传输给音视频客
什么是IPTV
• IPTV即交互式网络电视，是一种利用宽带有线电 视网，集互联网、多媒体、通讯等技术于一体， 向家庭用户提供包括数字电视在内的多种交互式 服务的崭新技术。用户在家可以有三种方式享受 IPTV服务：
• (1)计算机 • (2)网络机顶盒+普通电视机 • (3)移动设备（手机，平板等）。它能够很好地适
中频信号经滤波、放大、A/D转换为数字信号后送入QAM解调模 块进行解调
DVB的信道编码采用RS（reed solomon外编码）+卷积交织（内 编码）方式，调制采用64QAM方式
机顶盒必须要完成QAM解调，RS解码和解交织（纠错处理）， 并输出MPEG传输流的串行和并行数据
调制方式： DVB-C：利用VHF/UHF载波，使用64-QAM调制方式，QAM正交振幅 调制 DVB-S：利用SHF载波，使用QPSK调制方式，QPSK四相相移键控 DVB-S2：与DVB-S相比有更多的调制方式，如QPSK、8PSK、 16APSK、32APSK DVB-T（H）：利用VHF及UHF载波，使用OFDM（正交频分复用） 调制方式
STB工作原理-调谐模块（tuner）
➢ 调谐模块：通过天线接收到射频信号并下行变频 为中频信号，高频头是通过I2C总线技术来控制进 行选台的（调谐）
STB工作原理-MPEG-TS解复用
信源进入电视网络前完成信道编码和信源编码，为了提高 信道利用率，使多个信号沿同一信道传输互不干扰，称为 多路复用
