第2章HFC网络设备管理系统标准小结(陈柏年)

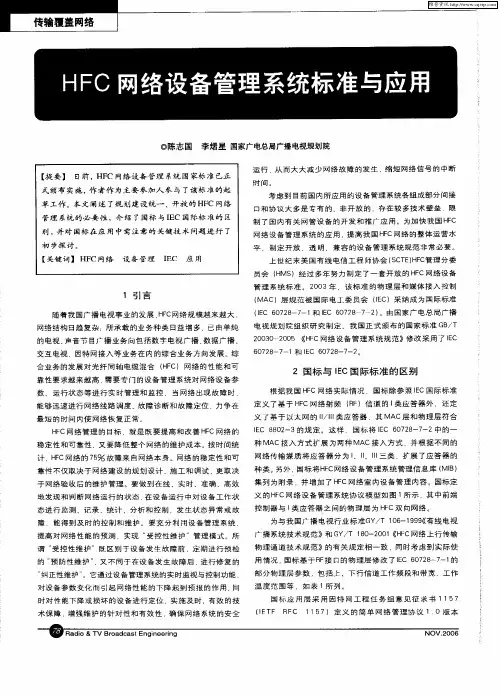

HFC网络设备管理系统标准与应用
交互 电视 ，因特 网接入等业务 在 内的综合 业务方 向发展 。综
合 业 务 的发 展 对 光 纤 同 轴 电缆 混 合 （ Ｆ Ｈ Ｃ） 网络 的 性 能 和 可
２ 国标 与 Ｉ Ｅ Ｃ国际标 准 的 区别
口和 协 议 大 多 是 专 有 的 非 开 放 的 ．存 在 较 多 技 术 壁 垒 限 制 了 国 内有 关 网 管 设 备 的 开 发 和 推 广 应 用 。 为加 快 我 国 Ｈ Ｃ Ｆ
网络 设备管 理 系统 的应用 ． 高我 国 Ｈ Ｃ网络 的整体运 营水 提 Ｆ
平 ．制 定 开 放 ， 透 明 兼 容 的 设 备 管 理 系 统 规 范 非 常 必 要 。 上 世 纪 末 美 国 有 线 电 信 工 程 师协 会 （ Ｃ Ｅ Ｈ Ｃ 理 分 委 Ｓ Ｔ ）Ｆ 管 员会 （ＭＳ Ｈ ）经 过 多 年 努 力 制 定 了 一 套 开 放 的 Ｈ Ｃ网络 设 备 Ｆ 管理 系统标 准 。２ ０ ０ ３年 ．该 标 准 的 物 理 层 和 媒 体 接 入 控 制
网络 结构 日趋复杂 ；所 承载 的业 务种 类 日益 增 多 ． 由单纯 已
的 电 视 声音 节 目 广 播 业 务 向包 括 数 字 电 视 广 播 ， 据 广 播 、 数
２００ ２０ 《 Ｆ ０ ３ － ０ ５ Ｈ ｃ网 络 设 备 管 理 系 统 规 范 》修 改 采 用 了 Ｉ Ｅ Ｃ
提 高 对 网 络 性 能 的 预 测 实 现 “ 控 性 维 护 ”管 理 模 式 所 受
种 类。 外 ． 另 国标 将Ｈ Ｃ网络 设备 管理 系统管理 信息 库 《 Ｂ Ｆ ＭＩ） 集 列 为附录 ．并增加 了 Ｈ Ｃ网络 室 内设备管 理 内容 。国标定 Ｆ
第2章第2节接入网的两大标准和典型技术(陈柏年)
陈 柏 年 浙江传媒学院
一、接入网的两大标准
• 国际电联电信标准部ITU-T制定接入网总体标准 – ITU-T：
• ITU: International Telecommunications Union • TSS: Telecommunication Standardization Sector
4
（三）电信接入网结构与定界
• 1、G.902定义的接入网范围 • 由三个接口定界：Access Network boundaries
– 用户网络接口 UNI: User Network Interface – 业务节点接口 SNI：Service Node Interface – 电信管理接口: Q3 电信管理网 UNI
Q3
接入网AN SNI
Q3
业务节点 SN
5
三、IP接入网标准
• • • • • （一）Y.1231建议 2000年11月由ITU-T通过 定义了IP接入网的总体框架结构 1、名称IP access network architecture Summary：This Recommendation provides the definitions of terminology regarding IP access, and the high-level IP network architecture and models for the IP services. It describes the access types and interfaces to be supported by the IP access network, the IP access network capabilities and requirements, and the IP access network functional models and possible arrangements.
第三章《HFC网络的基础知识》小结(陈柏年)
第三章《HFC网络的基础知识》小结浙江传媒学院陈柏年一、HFC网络1、HFC：用光纤和射频同轴电缆的组合来传输、分配和交换声音、图像和数据信号的有线电视网络。
2、HFC的形式①光纤到服务区FTSA （Fiber to the Service Area）②光纤到馈线FTTF （Fiber to the Feeder）③光纤到桥接FTTB （Fiber to the Bridging）④光纤到路边FTTC （Fiber to the Curb）⑤光纤到楼幢FTTB （Fiber to the Building）⑥光纤到最后一级放大器FTTLA（Fiber to the Last Amplifier）⑦光纤到家庭FTTH （Fiber to the Home）比较明确的表示方法：N+x，其中，N为光节点，x是光节点后串接放大器的级数。
3、HFC网频谱安排特点（1）采用副载波频分复用方式SCM，各种图像、数据和语音信号通过调制解调器同时在同轴电缆上传输。
（2）一个非对称的信道，上行很窄（我国用户共享是60MHz），下行很宽，（3）限制每个光节点覆盖的用户不允许超过500个用户。
4、国际上标准化组织对HFC接入网的建议（1）数字视频广播DVB组织的建议：HFC单向分配系统参考配置（2）数字音视频理事会DA VIC组织建议：①以MPEG-2为基础的双向HFC网参考配置②以ATM为基础的HFC网参考配置（3）多媒体电缆网络系统MCNS建议：基于IP的HFC网络配置二、光接入网1、光接入网：由一个共享同样网络侧接口且由光接入传输系统支持的一系列接入链路组成，采用基带数字光纤传输技术、传输双向交互式业务的接入传输网络。
2、接入网（OAN）功能参考配置框图3、OAN 3类接口①.业务节点接口（SNI）：提供用户接入到SN的接口。
②.用户网络接口（UNI）：终端设备与应用接入协议的网络终端之间的接口。
③.Q3接口：网络管理接口。
HFC宽带接入基础知识(陈柏年)
MCNS组织建议
• 多 媒 体 电 缆 网 络 系 统 MCNS （ Multimedia Cable Network System）：美国四大有线电视机构Time Warner 、 TCI 、 Cox 、 Comcast 所 发 起 的 多 媒 体 电 缆网络行业协会。
• 电缆数据（传输）业务接口规范DOCSIS（Data Over Cable Service Interface Specification）：HFC 网络内进行高速数据通信的国际标准。
Connection
Twisted Pair RJ-11 connection
HFC Plant
双向HFC的基本组网
本地业务 服务器
以太网交换机
Internet
DHCP服务器/ TFTP服务器/ TOD服务器/ 网管服务器
下行中频
上变频器
模拟视频信号
下行射频
100BaseT
路由器
CMTS
上行信号
HFC
Amplifier） 7. 光纤到家庭FTTH （ Fiber to the Home） • 比较明确的表示方法：N+x，
– 其中，N为光节点，x是光节点后串接放大器的级数。
HFC中模拟和数字信道的融合
多种复用方式综合使用
• 广播信道和交互信道 之间：
– 一级光链路：SDM – 二级光链路和同轴电
R1
5.0～ 7.4
上行信道MHz R2 R3 R4 R5 R18 R19
7.4～ 10.6～ 13.8～ 17.0～ 58.6～ 61.8～ 10.6 13.8 17.0 20.2 61.8 65.0
下行信道MHz
最低频率 最高频率
108
-HFC网络设备管理系统的安装与调试小结(陈柏年)
第五章HFC网络设备管理系统旳安装与调试小结浙江传媒学院陈柏年一、系统软件旳安装与调试（一）软件功能概述1、网络参数旳监控与查询；2、网络故障旳报警与定位；3、网络参数旳分析与记录；4、网络工作状况旳浏览和显示。
（二）网管系统旳安装需求1、PC最低配备：解决器PII266M，内存128M，硬盘：10G，10M以太网接口，Windows98操作系统；2、推荐PC配备：解决器P4 1.4G，内存256M，硬盘：30G，100M以太网接口，windows Prossional操作系统；3、以太网互换机（选配）：10M/100M（三）网管软件旳安装1、复制文献到硬盘：将光盘上旳Manager3文献复制到硬盘上，建议复制到Program files 目录下。
2、修改文献属性：清除Manager3文献夹及所有文献旳只读属性。
3、建立快捷方式：将Manager3.exe文献旳快捷方式发送到桌面上，启动快捷方式即可启动网管软件。
（四）网管软件旳操作1、网管软件旳登录（1）启动软件，弹出登陆“对话框”; （2）提供顾客名和密码; （3）拟定。
2、软件主界面（1）主界面构成：①拓扑（左面），②日记（下面），③地图（右面）。
自上至下拓扑构造层次：①根节点，②分前端，③前端控制器（HE），④应答器。
在HE设备旳右键菜单中选择刷新，该HE所管理旳应答器将自动添加到该HE如下。
（2）5类视图：①拓扑视图，②搜索视图，③告警视图，④地图视图，⑤鹰眼视图。
3、地图4项操作（1）地图平移：鼠标拖拽（2）地图缩放：右键菜单（3）更改鼠标坐标：鼠标拖拽设备（4）显示鹰眼：右键菜单4、7盏通信批示灯（1）发送Send：管理软件向设备发送数据。
（2）响应Response：管理软件从设备接受数据。
（3）重试Retry：管理软件发现设备在规定期间内没有响应，正在重新发送。
（4）超时TimeOut：管理软件向设备重新已经超过规定旳次数，觉得设备已经无法联系。
HFC网络管理软件介绍
HFC网络管理软件介绍天津文豪科技发展有限公司Agenda◎概述◎功能区简介◎管理功能模块◎设置功能模块◎查询功能模块◎报表功能模块◎用户管理功能模块概述随着中国有线电视网络建设不断的发展，网络规模也越来越大。
同时，伴随着数字电视，数据、语音、宽带INTERNET的接入，有线电视网络系统正逐步成为技术统一，互联互通的宽带信息网络。
HFC网管有了一个开放的标准，使得HFC网管可以统一到一个网管平台成为可能，便能及时发现网络系统上出现的问题，增加了对有线电视网络使用可靠性，用户信号质量监管有了良好的保障。
HFC网络管理功能是一个相对专业的HFC网络设备和用户的管理系统，主要功能包括监测网络和控制网络中运行的设备状态、性能、参数等方面，收集和分析设备性能数据，对这些数据进行分析和处理并显示，发出预警和声音告警信号，起用备份设备和转移路由，控制网络的不正常状况，对网络的路由进行合理调度。
可概括为五大功能：设备性能管理、短信告警设置管理、历史告警信息查询管理、报表管理、操作员管理。
特点全面的网络管理：提供故障管理，性能管理，维护管理等全方位的管理，使系统的管理和维护变得简便、安全、高效完善的监控功能：高速可靠的监控机制，能实时显示系统运行状况并作历史记录，优先报告和处理系统异常情况，确保系统平稳运行标准化：系统遵守相关的国际标准（SCET HMS）和我国国家标准《HFC网络设备管理系统规范》方便的日常维护：系统为管理人员提供实时的网络状态数据，十分方便日常维护。
特点直观的管理界面：Windows98/2000/xp下的图形化操作界面，以图标的形式标识电路的工作状态和告警状态，以列表和电路图的形式显示电路资源的占用情况，操作简便，一目了然。
灵活的远端维护：通过Internet远程登录，可在任意时间、任意地点安全地对系统进行管理维护工作完备的报表和日志生成：提供当前报警报表、历史报警统计报表、自动记录操作日志准确且迅速的监视和告警：系统远程监视网络设备，远程设备运行异常时，系统准确及时地自动发出告警声音。
迈克HFC网络设备管理系统方案(NMS
迈克HFC网络设备管理系统方案(NMS构造电信网可靠性水平的HFC网络系统迈克HFC网络设备管理系统方案(NMS)1 HFC网络管理综述1.1 背景在世界范围内，信息高速公路建设迅速发展。
而HFC网络作为一种宽带接入网络，越来越显示出其特有的优势：极宽的传输频带、丰富的频率资源、方便的接入手段和相对较低的技术改造费用。
因此，近几年全世界HFC网络都在快速发展，网络规模越来越大，传输设备越来越多，网络构造也越来越复杂。
任何一个HFC网络中都使用了来自于不同制造厂商的多种设备和器材，不管性能多么优异的设备在其使用过程中总会发生性能的变化甚至失效。
随着网络规模的扩大和设备数量的增加，系统的可靠性会逐步降低。
研究表明，一个普通的中等规模的HFC网络，假如在一年内平均出现重大的故障达数十次的话，由此而产生的中断信号时间可长达数十小时。
这对于HFC网络营运者来说，几乎就是一个灾难。
在这种情况下，如何及早发现并排除潜在的故障隐患，有效地管理好网络，是网络设备提供者和网络服务营运者都关心的问题。
事实证明，管理好一个网络与建设好一个网络是同等重要的。
然而，目前HFC网络的可靠性还远远不能满足综合信息传输的要求。
要提高HFC网络的可靠性，只有对它实施有效的监控，因此，一种可靠性高、兼容性好、功能强大和可升级的HFC网络设备管理系统，对广大HFC网络运营者来说就十分重要了。
1.2 HFC网络管理的目标为了改善系统的可靠性，必须在设备运行中对设备工作状态进行监测、记录、统计、分析和控制。
HFC网络设备管理系统，就是用来给网络管理人员提供关于网络运行状况的信息，提高对网络性能的预测，对设备参数变化而引起网络性能的下降起到预报的作用，同时对性能下降或损坏的设备进行定位，为维护或更换新备件或新设备带来极大的便利。
因此，HFC网络管理系统的应用，可以随时掌握网络中各种设备的运行状态，对处于临界状态的设备，实施预先维护，这样就可以大大减少网络故障的发生，消除或缩短网络信号的中断。
第3章HFC网络设备管理系统的设备与整体解决方案小结(陈柏年)
第三章HFC网络设备管理系统的设备与整体解决方案小结浙江传媒学院陈柏年一、HFC网络设备管理系统的三类设备（一）通信控制设备主要完成HFC网管系统的通讯控制、各种数据的收集、存贮以及其它相关功能。
类型：1、前端控制器（HEC）：一台装有SNMP/IP/以太网和SNMP/HMS MAC/RF 之间协议转换功能网关软件的专用计算机。
2、前端通信机（COM）：一台可多个级联的射频的调制和解调（RF Modem）装置。
3、外置代理：一台装有自定义协议到HFC网管标准协议转换功能代理软件的专用计算机。
（二）状态监测设备主要完成HFC网络中设备、线路和机房工作状态的实时监测并将结果提供给HFC网管系统。
类型：1、应答器：根据不同的设备而定制的，以内嵌或外挂形式安装于设备端的，内置有频率可调RF调制解调器的设备。
2、线路应答器：一个用于线路末端、内有频率可调的RF调制解调器的野外型设备。
3、机房监控器及其它状态监测设备：一个或多个内置频率可调RF调制解调器或RS-485口机架安装设备。
（三）信号与信道监测设备主要完成HFC网络中各种传输信号和正反向传输信道实时监测并将结果提供给HFC网管系统。
类型：1、信号监测设备：对HFC网络各种传输信号进行监测的专用设备。
主要包括：末端频道电平监测设备，线路信号监测设备，前端信号监测器设备等。
2、信道监测设备：对HFC网络正反向传输信道进行监测的专用设备。
如回传通道性能监测系统。
二、通信控制设备的的主要功能和通信接口三、HFC网管系统状态监控设备的主要功能四、HFC网管系统典型信号监测设备主要功能五、回传通道性能监测系统组成与功能1、组成：主要包括前端控制单元，回传通道监视单元，前端调制解调器。
2、功能：可以对每一个回传通道的回传信号电平、侵入噪声、频谱特性等回传通道特性进行测试。
具体是：（1）测试回传性能。
（2）记录设备历史数据。
（3）实时频谱分析仪。
六、HFC网络管理系统规划的基本原则1、接口标准化：应该以国家标准和IEC网管国际标准作为根据，解决多厂商、多型号设备统一管理中所遇到的开放性和兼容性问题。
HFC网管系统指南
一、HFC网管系统说明；1、HFC网管系统介绍；网管系统能够稳定、可靠运行，网管系统国标规定的监测参数已经可以充分满足有线网络运行监测的需要，对网络设备运行状态完成实时监测，对设备参数的变化提供实时信息，确保系统可靠工作，在网管系统软件界面中，活动告警信息表可以清楚标明告警发生时间、告警设备的故障等级、设备IP地址、MAC地址、设备所属分前端、关键设备位置、主要故障原因等信息，HFC网管系统对于HFC网络中的被管设备的各种动态参数（如激光器温度、设备温度、激光器偏置电流、交流供电电压、各种直流工作电压等）都可以提供各种数据，供网络管理者分析使用。
通过对被管设备关键参数的实时监测，HFC网络设备管理系统可以真正实现故障设备的预判、定位、辅助故障诊断，帮助快速进行设备维护，显著改善HFC网络的可靠性，大大缩短维护时间，降低维护成本。
２、HFC网管系统框架说明；整个HFC网管系统主要由管理软件子系统、前端控制器（HEC和3H）和应答器三个部分组成：１、总前端设置HFC网络设备管理软件子系统（包括网管软件服务器、网管软件数据库和网管软件客户端），完成对所有分前端机房设备及分前端以下室外光站设备的管理。
２、各个分前端可以根据需要设置网管软件客户端（通过IP网络连接到总前端网管服务器），负责本分前端机房设备及其以下室外设备（光站）的管理。
３、每个分前端（包括总前端中心机房）安装前端控制器（HE和3H），作为连接IP数据网与HFC网的通信网关。
３、室内设备网管系统说明；1）、机房设备管理：目前机房设备网管分为两种类型的设备，一种是符合国标/SCTE HMS标准的设备，另一种是不符合国标/SCTE HMS标准,但是设备提供开放式SNMP协议的设备。
不符合国标/SCTE HMS标准的机房设备需经定制的外置式SNMP代理（协议转换器3H）转换后接入IP数据网络，与总前端管理软件子系统相连。
而符合国标/SCTE HMS标准的机房设备可直接接入IP数据网络。
第4章 HFC网络设备管理系统的建设小结(陈柏年)
第四章HFC网络设备管理系统的建设小结浙江传媒学院陈柏年一、目前HFC网络设备管理系统建设的障碍1、接口、软件和协议互不兼容：（1）没有统一的技术规范，（2）设备无法互连互通，（3）二次开发的工作量比较大。
2 、成本相对较高：（1）价格相对较高，（2）难以承受建设和维护费用。
3 、缺乏技术支持：（1）响应速度太慢，（2）支持成本太高。
二、HFC网络设备管理系统4个基本原则。
1、安全性原则：（1）系统软件的安全性，包括用户权限控制，详细日志管理和防病毒破坏。
（2）针对恶意破坏广播设备的防护能力，包括非法开启和非法切断恶意破坏事件应该可以提供一定的防护能力。
2、可靠性原则：（1）网管数据可靠，（2）硬件设备可靠，（3）软件程序可靠；3、开放性原则：（1）设备接口开放，（2）模块选件开放，（3）升级扩展开放，（4）系统互通开放。
4、实用与易用性原则：（1）实用性设计，高性价比，较强的可扩展性和投资的有效性。
（2）易用性操作，操作简单快捷，自身维护在网管操作界面上进行。
三、HFC网络设备管理系统建设注意事项（一）频谱配置：（1）设备可不同厂家，但频道配置必须相同。
（2）回传发送频率尽量设置在高端。
（二）频率调谐范围的修改：（1）IEC/SCTE网管标准规定支持灵活调节上、下行频率，但国标中是一个选项。
（2）建议尽可能选择传输频率可以步进调谐的网管系统。
（三）I类应答器两种寻址方式1、独立IP寻址方式要点:（1）每个应答器都指定一个独立的IP地址，每个应答器是一个独立的IP设备，把它当作IP设备来进行访问。
（2）前端控制器角色是一个全透明的网关。
优点：可以与所有基于SNMP管理模型的开放式网管系统（如HP Open View）完全兼容，便于系统整合和升级维护。
缺点：当应答器数量较多时，会消耗较多的IP地址资源。
两种解决方案: （1）使用私有地址；（2）利用VPN技术。
2、公用IP代理方式要点：（1）只是给前端控制器指定一个公用的IP地址。
《有线电视广播系统技术规范》(陈柏年)
8
• 3.13输出光功率output light power • 光发射机或光放大器输出端口测得 的平均光功率，以dBm表示。
9
一、修订目的
1. 原标准（GY/T106-92）已不能适应有线电视的发 展。 2. 随着技术发展和传输内容及容量增大，修订部分 不合理的规定。
– A. 单一的同轴网结构向HFC结构发展 – B. 单向传输HFC网向双向HFC网发展 – C. 双向HFC已成为城域网交互式宽带综合信息网的基 础结构 – D. 传输容量巨大 – E. 由单一模拟信号传输发展到模拟/数字信号混合传输。
6
• 3.8干线系统trunk feeder system • 在有线电视广播系统中，用于各类前端之间或 前端与各分配点或各光节点之间传输信号的链 路。 • 3.9双向有线电视twoway CATV
• 具有上、下行传输的有线电视系统。
• 3.10邻频道传输adjacent channel transmission
修订目的
3. 有线电视系统正向交互式宽带综合信息网发展 过渡。一网多功能是宽带网建设的指导思想。 4. 正确合理地规划频率资源，并且与国际标准接 轨。
规定：5~65MHz为上行传输频段 65~87MHz为过渡带 87~1GHz为下行频段 与国际标准接轨 国际电联的ITU-TJ.112建议附录A 国际电工委员会的IEC-70628-10建议
• 两路或多路电视广播信号采用相邻频道配置的传输方 式。
7
• 3.11增补频道additional channel • 无线电视广播频段以外，仅供有线电视广播系 统使用的补充频道。 • 3.12电平level • 信号功率(P1)与基准功率(P0)比的分贝值，即： 10lgP1/P0。通常也用dBμV表示。即以在75Ω上 产生1μV电压的功率(0.133μμW)为基准。 • 注：电视信号的“功率”是指图像载波调制包 络峰值(即同步头)功率。
通信和网络基础知识(陈柏年)
二、按技术特征：
1、拓扑结构：星型、环型、总线型、树型、网状型 2、MAC子层特征：
复接方式：时分、频分、空分、码分 交换方式：电路交换、分组交换、混合交换
三、按技术体制：
1、准同步数字系列PDH 2、同步数字系列SDH
6
网络的分类（2）
四、按通信功能：
1、信息网：直接为用户服务的网络 2、支撑网：信令网、同步网、管理网 3、接入网：有线接入网、无线接入网
的电压序列信号。
14
比特bit
• 来源：“比特”是英语bit一词的音译。bit一词 是由binary（二进制的）和digit（数字）两个 词压缩而成的，所以bit即“二进制数字”，亦 即０和１。 • 定义：表示实体的一种存在的状态（开或关， 真或伪，上或下，入或出，黑或白）。出于实 用的目的，我们把比特想成１或０。 • 比特（位）通常用于数据在网络上传输的情况 下。
通信和网络基础知识
陈 柏 年
1
广播网与交换网的比较
• 广播网
– 通信方式：定点发送，群点接收；共享信道， 单向传送 – 设备配臵：相对简单，按共享信道配臵设备
• 交换网
– 通信方式：多点发送，多点接收；独享信道， 双向传送 – 设备配臵：相对复杂，按独享信道（用户数 量）配臵设备
2
网络的复杂性表现
25
模拟通信系统
（信道中传输模拟信号的通信系统）
信源 调制器 信道 解调器 信宿
噪声源
这是一种“模拟信源数据、模拟信号”传输方式。 实质性的两种变换是调制和解调，还可有其它的过 程。 需要研究的问题： 1）基带信号的特性 2）调制与解调原理 3）已调信号的特性
26
调制
• • • 调制的定义：把输入信号变换为适合于通过 信道传输的波形的变换过程。 调制的作用：实现信源的频谱与信道的频带 匹配。 调制中的三种信号：
HFC电缆分配网的规划和设计
19
③尽量多采用等功率分组分配方式，不等功率分组 分配必须合理选用无源器件和电缆。
• 对于相同用户组的情况，一般都应采用等功率分 组分配方式。对于用户分配放大器带用户数不同 的几个单元楼的不等功率分组分配情况，可根据 具体情况从两个方面考虑。
• 具体设计任务举例：按照城市单体楼房的一般结 构，设计862MHz双向HFC网络楼幢放大器以后的 无源用户同轴电缆分配网标准设计、安装和施工 模板。楼内分配形式可在集中分配方式和三层一 分支分配方式中选择一种；推荐使用终接负载型 集中分支器组成的分支器组以保证用户间的相互 隔离≥44dB；单体楼房结构可在一体1户、一体2 户、一体3户和一体4户中选择一种；楼房层数定 为最高为12层。
确定分配方式。
33
楼内无源用户分配网设计步骤
• 3、确定用户同轴电缆分配网标准模板 • （1）整理设计计算结果，综合成相应的说
明文字或表格； • （2）画出用户同轴电缆分配网标准模板设
计图，图中应详细注明所在楼层，正向电 平，反向损耗，电缆长度，分支器和分配 器的实际型号、高/低端的插入损耗、输入/ 输出电平等。
•串接分支器组方式
– 分支器分别安装在不同地点，构成链形 分支器串接，电缆线损与分支器插损积 累，从各分支器的分支端连接用户终端。
22
集中分支器组
85.7/90.2dBμ V 0.4/0.8
0.4/0.8
0.4/0.8
0.4/0.8
0.4/0.8
0.4/0.8
0.4/0.8
0/0
0.4/0.8
0.8/1.6
2021年广播电视技术第一章概述小结(陈柏年)
广播电视技术第一章概述小结(陈柏年)《广播电视技术概论》第一章概述小结浙江传媒学院陈柏年一、广播的定义一种“定点发送、群点接收”的通信方式。
“广播”的两层含义1、泛指通过无线电波或有线系统向广大听众或观众传送节目的过程。
2、特指声音广播。
二、广播电视的特点1、形象化以声音和图像的形式来传递信息。
2、及时性以电波传播的速度来传送信息。
3、广泛性覆盖范围最广泛的一种传播媒介。
三、广播电视的发展沿革1、三代广播（第一代）AM-调幅声音广播，（第二代）FM-调频声音广播，（第三代）DAB-数字声音广播。
2、三代电视（第一代）黑白电视广播，（第二代）彩色电视广播，（第三代）数字电视和高清晰度电视广播。
四、广播电视系统的基本组成和作用1、节目制作与播出利用必要的广播电视设备及技术手段制作出符合标准的广播电视节目信号，并按一定的时间顺序（节目表）将其播出到发送传输端。
2、发送与传输将广播电视节目信号进行一定的技术处理（如编码、调制等）后，经过某种传输方式（如地面射频传输、卫星广播、有线传输等）传送到接收端。
3、接收与重现接收广播电视节目信号，并对其进行必要的处理和变换，最终还原成图像及声音。
4、监测网对广播电视链路中的各个环节进行信号的监测，及时了解播出安全的播出的质量情况。
五、广播电视的基本传输方式1、地面无线电开路传输主要业务有调幅中、短波广播、调频广播、VHF/UHF频段电视广播等。
（1）调幅广播中波MW调幅广播的频率范围是525～1605kHz，每个频道的带宽为9kHz，共划分为120频道；主要是地波传播。
短波广播SW的频率范围是3～21MHz，每个频道带宽是10kHz，；主要是天波传播。
（2）调频广播频率范围为87～108MHz，每套调频节目所占带宽为200kHz空间波直线传播（视距）。
（3）VHF/UHFF地面电视广播每个频道带宽是8MHz，共安排了68个标准频道，从DS-1到DS-68，其中，甚高频（米波）VHF的标准频道从DS-1到DS-12；特高频（分米波）的标准频道从DS-13到DS-68，空间波直线传播（视距）。
