2017年四川省广元市中考物理二模试卷

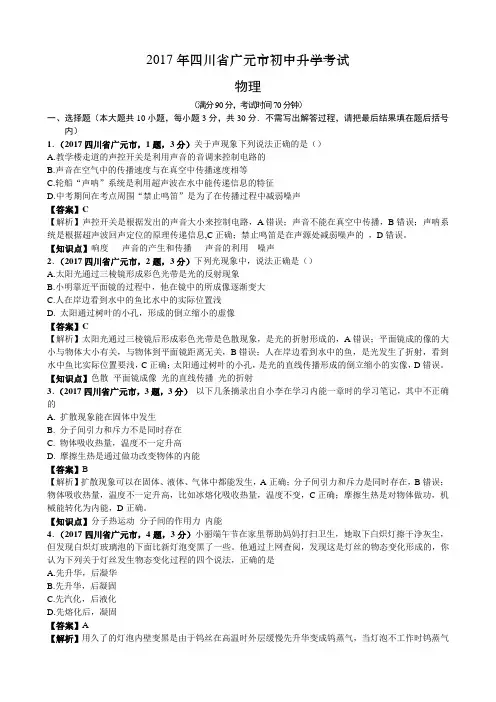

2017年四川省广元市中考物理试卷及答案解析
2017年四川省广元市初中升学考试物理（满分90分，考试时间70分钟）一、选择题（本大题共10小题，每小题3分，共30分．不需写出解答过程，请把最后结果填在题后括号内）1．（2017四川省广元市，1题，3分）关于声现象下列说法正确的是（）A.教学楼走道的声控开关是利用声音的音调来控制电路的B.声音在空气中的传播速度与在真空中传播速度相等C.轮船“声呐”系统是利用超声波在水中能传递信息的特征D.中考期间在考点周围“禁止鸣笛”是为了在传播过程中减弱噪声【答案】C【解析】声控开关是根据发出的声音大小来控制电路，A错误；声音不能在真空中传播，B错误；声呐系统是根据超声波回声定位的原理传递信息,C正确；禁止鸣笛是在声源处减弱噪声的，D错误。
【知识点】响度声音的产生和传播声音的利用噪声2．（2017四川省广元市，2题，3分）下列光现象中，说法正确是（）A.太阳光通过三棱镜形成彩色光带是光的反射现象B.小明靠近平面镜的过程中，他在镜中的所成像逐渐变大C.人在岸边看到水中的鱼比水中的实际位置浅D. 太阳通过树叶的小孔，形成的倒立缩小的虚像【答案】C【解析】太阳光通过三棱镜后形成彩色光带是色散现象，是光的折射形成的，A错误；平面镜成的像的大小与物体大小有关，与物体到平面镜距离无关，B错误；人在岸边看到水中的鱼，是光发生了折射，看到水中鱼比实际位置要浅，C正确；太阳通过树叶的小孔，是光的直线传播形成的倒立缩小的实像，D错误。
【知识点】色散平面镜成像光的直线传播光的折射3．（2017四川省广元市，3题，3分）以下几条摘录出自小李在学习内能一章时的学习笔记，其中不正确的A. 扩散现象能在固体中发生B. 分子间引力和斥力不是同时存在C. 物体吸收热量，温度不一定升高D. 摩擦生热是通过做功改变物体的内能【答案】B【解析】扩散现象可以在固体、液体、气体中都能发生，A正确；分子间引力和斥力是同时存在，B错误；物体吸收热量，温度不一定升高，比如冰熔化吸收热量，温度不变，C正确；摩擦生热是对物体做功，机械能转化为内能，D正确。
2017年四川省广元市中考物理试卷及参考答案
2017年四川省广元市中考物理试卷一、选择题（下列每小题给出的四个选项中，只有一个选项最符合题意，不选、错选、多选均不得分，每小题3分，共30分）1．（3分）关于声现象，下列说法正确的是（）A．教学楼走道的声控开关是利用声音的音调来控制电路的B．声音在空气中的传播速度与其在真空中的传播速度相等C．轮船“声呐”系统是利用了超声波在水中能传递信息的特征D．中考期间在考点周围“禁止鸣笛”是为了在传播途径中减弱噪声2．（3分）下列光现象，说法正确的是（）A．太阳光通过三棱镜形成彩色光带是光的反射现象B．小明靠近平面镜的过程中，他在镜中所成的像逐渐变大C．人在岸边看到水中的鱼比鱼在水中的实际位置浅D．太阳通过树叶小孔所成的像是倒立、缩小的虚像3．（3分）以下几条摘录出自小李在学习“内能”一章时的学习笔记，其中不正确的是（）A．扩散现象能够在固体中发生B．分子间引力和斥力不是同时存在的C．物体吸收热量，温度不一定升高D．摩擦生热是通过做功改变物体的内能4．（3分）小丽端午节在家里帮助妈妈打扫卫生，她取下白炽灯擦干净灰尘，但发现白炽灯玻璃泡的下面比新灯泡变黑了一些．她通过上网查阅，发现这是灯丝物态变化形成的．你认为下列关于灯丝发生物态变化过程的四个说法，正确的是（）A．先升华，后凝华 B．先升华，后凝固C．先汽化，后液化 D．先熔化，后凝固5．（3分）用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为I a，I b，a、b两端电压分别为U a，U b，则下列说法正确的是（）A．I a＞I b、U a=U b B．I a＜I b、U a=U b C．I a=I b、U a＞U b D．I a=I b、U a＜U b 6．（3分）用x，y分别表示两个物理量，如图所示图象表示这两个物理量之间的变化规律，下列说法正确的是（）A．如果y表示物体受到的重力，则x表示该物体的质量B．如果y表示物质的密度，则x表示由该物质构成的物体体积C．如果y表示物体匀速直线运动的路程，则x表示该物体运动的时间D．如果y表示通过导体的电流强度，则x表示该导体的电阻7．（3分）下列说法错误的是（）A．“天宫二号”在太空围绕地球运转的过程中，机械能守恒B．1个标准大气压的值与高度为76cm水银柱产生的压强大小相等C．国产大飞机C919机翼能获得升力，是应用了流体流速越大的地方压强越大的原理D．放在水平桌面上的物理课本受到的重力与桌面对它的支持力是一对平衡力8．（3分）小王在一次家庭探究活动中，在作业本上做了如下5条记录：①电饭煲铭牌上标有“220V，800W，50Hz”等字样；②使用试电笔时，手必须接触笔尾的金属体；③电视机上安装的动圈式扬声器，其运作原理是电磁感应；④床头灯的开关是串联在电路上的；⑤体温计的刻度范围通常是35～42℃，分度值为1℃．你认为小王的记录完全正确的是（）A．①②③B．②④⑤C．①②④D．①③⑤9．（3分）如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱 D．电流表损坏了10．（3分）如图所示，轻质弹簧的下端固定在容器底部，上端与物体A连接，现向容器内注水，当水的深度为h时，弹簧长度恰好为原长，此时物体A有的，体积露出水面，已知物体A体积为V，容器内部底面积为S，水的密度为ρ水下列计算结果正确的是（）A．物体A受到的重力G A=ρ水gVB．水对容器底部的压力F=ρ水ghSC．物体A的密度为ρA=ρ水D．若向容器中缓慢加水直到A浸没水中，则弹簧对A的拉力F′=ρ水gV二、填空与作图题（11-17小题每空1分，18-19小题每图2分，共20分）11．（2分）一束光AO射向平面镜，光线AO与镜面的夹角如图所示，则反射角的大小为．现在城市里很多高楼大厦采用玻璃幕墙作装饰，当强烈的太阳光照射到玻璃幕墙时，就会发生反射，造成“光污染”．12．（2分）小兵全家利用国庆节假期自驾游，汽车行驶过程中因转弯而导致身体倾斜，小兵向父母解释，这是由于原因造成的．在高速路上，小兵看见一个路牌如图甲所示，小兵从路牌处开始观察到汽车速度计指针一直指在图乙所示位置，则小兵经过分钟到达广元．13．（3分）汽车汽油机是由四个冲程的不断循环来保证连续工作的，其中由机械能转化为内能的是冲程．已知汽油的热值为4.6×107J/kg，2kg汽油完全燃烧时释放的热量为J．已知汽车防冻液比热容为4.2×103J/（kg•℃），防冻液从90℃冷却到20℃的过程中，放出的热量为2.94×106J，则汽车防冻液的质量为kg．14．（3分）1820年，丹麦物理学家在课堂上做实验时发现了电流的磁效应，电流也具有热效应，20年后的1840年，英国物理学家焦耳最先精确地确定了电流产生的热量跟电流、电阻和的关系，家用电风扇工作时，电动机同时也要发热，一台标明“220V 44W”的电风扇正常工作10分钟，电流产生的热量为J（已知电动机线圈电阻为2Ω）．15．（2分）用如图所示的滑轮组在5s内将重G=240N的物体匀速向上提起3m，拉力F=150N，这个滑轮组的机械效率是．如果忽略绳重和摩擦，动滑轮自重为N．16．（2分）一只弹簧测力计和一根细绳，要求测量小石块的密度，小强将小石块挂在弹簧测力计下端，示数如图甲示数，再将小石块浸没在水中，示数如图乙示数，则小石块浸没在水中时受到的浮力为N，小石块的密度为g/cm3（已知水的密度为1.0×103kg/m3，g取10N/kg）．17．（2分）两个电子元件A和B串联后接入电路，流过元件的电流与其两端电压关系如图所示，当流过元件A的电流为0.4A时，元件A，B两端电压之比为，A、B两元件消耗的总功率为W．18．（2分）如图所示，工人用一根硬棒以O为支点，想在A点施加最小的力撬动石头，请画出最小动力F1的示意图和阻力F2的力臂L2．19．（2分）小兰用如图所示的电路探究电生磁现象，当滑动变阻器的滑片向A 端滑动时，通电螺线管的磁性减弱，请你用笔画线代替导线将实物图补充完整，并标出通电螺线管的N极．三、实验探究题（每空2分，共24分）20．（4分）小敏研究某固体物质的熔化实验结束后，撤去酒精灯并开始记录温度计示数和时间，作出了如图所示图象，根据图象信息可知：该物质的凝固点是℃，凝固过程用了min．21．（4分）小华用光具座研究凸透镜成像规律，按如图调整完毕，在光屏上得到蜡烛烛焰清晰的像．（1）保持蜡烛、凸透镜、光屏位置不变，小华用不透光的纸板遮住凸透镜上半部分，则在光屏上观察到的像是（填选项前的字母）A．烛焰的上半部分，亮度变暗B．烛焰的下半部分，亮度变暗C．完整的烛焰，亮度变暗D．完整的烛焰，亮度不变（2）保持凸透镜位置不变，将蜡烛与光屏位置对调，光屏上也能得到烛焰清晰的像，（选填“照相机”、“投影仪”、“放大镜”）就是根据这种成像原理设计的．22．（4分）小兴同学要测量盒装纯牛奶的密度，将天平放在水平桌面上，把游码移至标尺左端0刻度线上，完全静止时发现指针情形如图甲所示，为了使天平横梁水平平衡，应将平衡螺母向调节．用天平测出空烧杯质量为28.6g，向烧杯中倒入适量纯牛奶，测量烧杯和纯牛奶总质量的示数如图乙所示，再将烧杯中纯牛奶全部倒入量筒中，示数如图丙所示，则纯牛奶的密度约为kg/m3．23．（4分）如图甲所示是小张“探究物体的动能与哪些因素有关”的实验装置．（1）小张让大小不同的实心钢球从同一斜面上相同的高度处由静止滚下，在水平面上运动并推动木块移动，是为了探究动能大小与的关系；（2）同班同学小红发现，木块被钢球撞击后移动的距离没有其他同学的明显，认为是木块太重导致滑动摩擦力过大的原因造成．为了验证猜测，小红设计了如图乙所示“探究滑动摩擦力与压力大小关系”的实验，当接触面粗糙程度不变，用弹簧测力计拉动木块匀速直线运动时，通过多次实验得到了表格中的相关数据，请你根据表中数据帮她分析并得出，滑动摩擦力f与压力F之间的数量关系式为．24．（8分）小琳想知道一只标明“220V 40W”白炽灯不发光时的灯丝电阻有多大，她设计了图甲所示电路原理图，并招来器材动手实验．（1）按照如图甲所示连接电路，检查无误后闭合开关S，调节滑动变阻器R，电压表和电流表的示数分别如图乙、丙所示，此时灯丝电阻为Ω．（2）小琳设想如果没有电压表，能否再找一只电流表和一个定值电阻来代替电压表，于是她设计了如图丁所示电路原理图（R0为阻值已知的定值电阻），连接电路并检查无误后闭合开关S，调节滑动变阻器R，当电流表示数分别为I1，I2时，灯丝电阻R L=（用R0，I1，I2表示测量结果）．（3）小琳用公式R=计算出灯泡正常发光时的电阻为1210Ω，比（1）中测量的电阻大得多，请你帮助小琳给出合理的解释．（4）小琳根据图乙和丙的示数，计算了此时灯泡实际消耗的电功率与灯泡额定功率相差W．四、解答题（解答应写出必要的文字说明、公式、验算步骤、数值和单位。
2017年中考第二次模拟考试物理试题
题15—4图 2017年中考第二次模拟考试物理试题参考答案和评分标准二、填空题（每空1分，共21分）8. 增大 绝缘体 省力 9. 不变 滑动 做功10. 升华 凝华 均匀加热 11.10 5 向上 12. 电 可 聚变 13. 大 小于 大于 14. 2 0.4 84 三、作图题（7分）15. （1）（2分）（a ）凸透镜 （1分） （b ）凹透镜（1分） （2）（2分）略 （入射光线正确给1分，正确标出入射角给1分） （3）（1分）略 （电路完整且正确给1分）（4）（2分）F 1的示意图如图示，F 1必须垂直于杠杠，正1分。
力臂略，L 2正确各给1分）四、实验题（共20分）16．（7分）（1）9 （1分） 18.00（1分） 2.00（1（2） ①实验器材 （1分） ②ρ=m/v （1分） ③ 部分 （1分） ④ 烧杯中剩余盐水 （1分） 17.（6分）（1）凸透镜 （1分）光屏（1分） （2）缩小（1分） （3） 15（1分）（4）C （2分）18. （7分）（1）略（电流表、电压表正确各给1分,共2分） （2）断开（1分） 右（1分） （3）2.5 （1分） 0.2（1分） 0.5（1分）五、计算题(共13分) 19.（6分）（1）S=L 1×L 2=0.2m ×0.3m=0.06m 2 （1分）P=F s =mgs （1分）=22.40.06kg kg m=400Pa （1分）（2）W=Gh （1分）=2.4kg ×10N/kg ×0.5m=12J （1分） （3）P=Wt=（1分）=2.4W （1分）20. （6分）（1）V=ρm（1分）=33/1011m kg kg ⨯=10-3m 3 （1分） (2)W=Pt （1分）=1100W ×100s=1.1×105J （1分）（3）Q=c 水m (t-t 0) （1分）=4.2×103J/（kg ·℃）×1kg ×80℃=3.36×105J （1分）六、综合能力题（共18分）21. （6分）（1）空气 （1分） 减少（1分） （2）km/h （1分） 61（1分） （3） 做功 （2分）22.（6分）（1）蒸发（汽化）（1分） 显著 （1分） （2）液化（2分）（3）茶壶内的空气与大气相连（1分），茶容易倒出（1分）。
四川省广元市初中物理中考二模试题
四川省广元市初中物理中考二模试题姓名:________ 班级:________ 成绩:________一、单选题 (共7题；共14分)1. （2分） (2018九上·茂名期中) 如图，对下面四个实验说法正确的是（）A . 图甲往两杯底注入等量的红墨水，红墨水在两杯水中扩散的快慢相同B . 图乙是液体扩散，实验过程中只有硫酸铜分子在不停地做无规则运动C . 图丙抽取玻璃板后，密度较大的二氧化氮气体不会进入上面的瓶子D . 图丁两根铅棒压紧后，下面挂重物都拉不开，说明分子间存在引力2. （2分） (2017九下·宜宾期中) 寒冷的冬天，小明在晨练时看到一些现象，下面是他对这些现象的分析，其中正确的是（）A . 跑步时嘴里呼出的“白气”，是汽化现象B . 进入温暖的房间时眼镜变模糊，是升华现象C . 路边地面上薄薄的霜，是凝华形成的D . 屋檐下悬挂的冰柱，是汽化形成的3. （2分）有两个不同材料制成的小球，在下述情况下，它们受到的浮力相等的是（）A . 若两个小球体积相等，都浮在同种液体的液面上B . 若两小球体积相等，分别浸没在同种的液体中C . 若两小球质量相等，分别浸没在不同的液体上D . 若两小球质量相等，都浸没在同种液体中4. （2分）(2019·永定模拟) 条形码是通过黑白相间的条纹来记录信息。
如图所示，同学们答题卡上的条形码涉及的物理知识，下列说法中正确的是（）A . 条形码是光源B . 条形码的各个区域对各种色光的反射能力相同C . 当红光照射到条形码上时，白色区域看起来是红色的D . 扫描仪获取条形码信息，是利用了条形码对光的折射6. （2分） (2018九上·金溪月考) 下列说法正确的是（）A . 人体安全的电压为220VB . 为避免摩擦起电，人们应采用绝缘的塑料桶到加油站加油。
C . 欧姆经过很多次实验得出电流与电压、电阻之间的数量关系。
四川省广元市2017届九年级物理下学期模拟试题二 精
四川省广元市2017届九年级物理下学期模拟试题（二）广元市2017年初中毕业班二模调研试卷（物理）参考答案一、选择题1.C2.A3.B4.B5.B6.D7.C8.D9.C 10.D二、填空与作图题11.如图所示12.如图所示13.可；电14．凸透；变小；做功15.小于；6216.慢；压强17. 5；左18.0.6×103；=19．（1）差（2）闭合（3）24三、实验探究题20. （1）2；大小（2）不能；不21.（1）晶体；小于；熔化过程中持续吸收了热量（3）1∶222. 30；不变；增大23.（1）物体排开液体的体积（2）D、E （3）2.424.（1）如图所示（2）小灯泡断路（3）A；电压表；0.24；0.6四、解答题25.解：（1）由图可知，动滑轮上有两段绳子，即n=2；物体上升的时间：t==20s，绳端移动的距离：s绳=2h=2×10m=20m，由图乙可知，20s时拉力F做的功是40000J，由W=Fs可得，拉力F==2000N；（2）不计动滑轮及钢丝绳的重、摩擦，对动滑轮进行受力分析可得：2F=G+G罐笼，则罐笼的重：G罐笼=2F－G=2×2000N－2800N=1200N，装有建筑材料的罐笼静止在水平地面上时，对地面的压力：F压=G+G罐笼=2800N+1200N=4000N；罐笼与地面的接触面积S=1.6m2，对地面的压强：p=2500Pa；（3）提升机在提升建筑材料时的机械效率：η=70%。
26.解：（1）灯泡L的电阻为R L=6Ω当S1、S2均闭合且滑片P滑到滑动变阻器的最右端时，灯泡L与R1并联，此时灯泡正常发光，即U L=U1=U总=6V通过R1的电流为：I1=0.6A（2）当S1、S2均断开且滑片P置于滑动变阻器的中点时，R2与R1＇串联；电路总电阻因为R总=R2+R1＇，所以R2的阻值为R2= R总－R1＇=15Ω－×10Ω=10Ω由可知，当U总一定时，当R总最大时，电路总功率最小，所以当S1、S2均断开且滑片P滑到最右端时，R2与R1串联，此时R总最大，即R最大=R1+ R2=10Ω+10Ω=20Ω整个电路消耗的最小电功率：。
2017年中考物理二模试卷和答案
2017年中考物理二模试卷一、选择题（本大题共12小题，每小题3分，共36分．在每小题給出的四个选项中只有一个选項符合题意）1．（3分）对生活中物理量的认识，下列数据最接近实际的是（）A．教室里课桌的高度约为75dmB．人体感到最舒适的温度约为37℃C．人体的平均密度约为1.0×l03kg/m3D．日光灯正常工作时的电流约为5A2．（3分）2017年4月15日晚上接近12点芒果台“歌手”节目落下帷幕，在何炅欲语还休的遮掩下，林忆莲毫无悬念地登上了歌王宝座，歌手们的倾情演唱，给现场及电视机前观众奉献了一场视听盛宴，下列与之相关的说法正确的是（）A．歌手们的歌声是通过空气直接传入电视机前观众的耳朵B．歌手是通过麦克风来提高声音音调的C．现场观众是根据音色来识别不同的伴奏乐器的D．歌手们动听的歌声对所有人来说都是乐音3．（3分）下列现象与相关物理知识相符的是（）A．夏天吹电风扇，人感到凉爽﹣﹣﹣﹣﹣蒸发吸热有致冷的作用B．用新款钢丝钳剪钢丝﹣﹣﹣﹣外观漂亮且省力C．利用斜面运货物﹣﹣﹣﹣既省力又省功D．天舟一号发射用液氢做燃料﹣﹣﹣﹣﹣因为氢的比热容大4．（3分）如图所示，下列关于光学现象的描述正确的是（）A．图甲：小孔成像是光的直线传播形成的倒立缩小的虚像B．图乙：配戴凹透镜可以矫正近视眼C．图丙：光的色散是由光的反射形成的，说明白光是复色光D．图丁：凸透镜上成了清晰的像，则此时光屏上成的像为倒立放大的实像，人们应用此原理制造了幻灯机5．（3分）下列有关能源与信息技术的说法正确的是（）A．太阳能是一种既无污染又取之不尽的可再生能源，应大力开发利用B．倒车雷达是利用电磁波的反射来确定障碍物位置的C．电磁波的波长越长，波速越慢D．人们利用核裂变技术制造了原子弹和氢弹6．（3分）如图所示，用力击打一摞棋子中的一个，该棋子飞出而上面的棋子落下．以下说法正确的是（）A．击打前，最上面的棋子所受的重力和支持力是一对平衡力B．击打出去的棋子能飞得很远是因为受到惯性作用C．棋子被击打出去是因为力可以改变物体的形状D．最下面的棋子所受的压力和支持力是相互作用的力7．（3分）以下说法中错误的是（）A．台风掀开屋顶的瓦是因为屋外空气流速快，压强大，屋内空气的流速慢，压强小B．将玻璃杯装满水后用硬纸片盖住，倒置过来，纸片不掉落、杯中的水不流出，证明了大气压的存在C．软包装饮料吸管一端做成尖形可以减小受力面积，增大压强D．高压锅容易将食物煮熟是因为用高压锅煮食物时锅内液体表面气压增大，液体沸点升高8．（3分）如图所示，重为60N的物体在竖直向上大小为25N的拉力F的作用下，10s内匀速上升了1m．这一过程中，以下结论中错误的是（）A．绳子自由端上升3m B．重力做的功为60JC．拉力做功的功率为5W D．该动滑轮的机械效率为80%9．（3分）与的实物图对应的电路图是（）A．B．C．D．10．（3分）关于家庭电路和安全用电，下列说法正确的是（）A．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属B．控制家用电器的开关应与用电器串联且接在靠火线那一端C．移动插座上使用的用电器越多越好D．发现有人触电，应迅速用手拉触电人的手脱离电源11．（3分）升旗仪式上，杨校长手拿话筒慷慨陈辞，杨校长手上拿的是价值不菲的高级动圈式话筒．如图为该动圈式话筒照片．动圈式话筒是把声音转变为电信号的装置，当声波使金属膜片振动时，连接在膜片上的线圈（叫做音圈）随着一起振动，音圈在永久磁铁的磁场里振动，其中就产生感应电流（电信号），这个信号经放大后转变成声音．你认为能说明动圈式话筒工作原理的是图中的哪一个（）A．B．C．D．12．（3分）如图所示的电路中，电源电压保持不变，小灯泡L1、L2的电阻R1、R2不随温度的变化而变化．当开关S l、S2都闭合时，电流表的示数为0.5A，电压表的示数为10V；将电压表、电流表的位置互换，当开关S l断开、S2闭合，电流表的示数为0.2A．则以下结论正确的是（）A．小灯泡L2的电阻R2为50ΩB．电压表、电流表的位置互换后电压表的示数会变小C．电压表、电流表的位置互换后，L1的亮度比L2亮D．电压表、电流表的位置互换后，L1通电10秒钟产生的热量为8J二、填空题（本大题共4小题，每空2分，共16分）13．（4分）身高1.8m的小明同学站在平面镜前，平面镜高1.2m，则小明同学看到镜中的自己高m．以下材料中属于导体的是：（只填序号）A．陶瓷B．塑料C．铜D．干木材．14．（4分）如图所示是电阻甲和乙的U﹣I图象，则甲的电阻为Ω；甲、乙串联在电路中，当电路中的电流为0.2A时，甲乙两端的总电压为V．15．（4分）国产大飞机C919于2017年5月5日14时左右在浦东机场首飞成功，大飞机C919起飞时相对于地面，它是（选填“运动的”或“静止的”）；起飞离开地面时它的机械能（选填“增加”“减少”或“不变”）16．（4分）如图甲所示，放在水平地面上的物体，受到方向不变的水平拉力F 的作用，其F﹣t和V﹣t图象分别如乙、丙所示，由图象可知，当物体在4﹣﹣6s通过的路程是m；当t=3s时，物体受到的摩擦力是N．三、作图题（本大题共2小題.每小期3分，共6分．）17．（3分）画出图中入射光线对应的折射光线．18．（3分）请在图中根据磁感线的方向标出通电螺线管的“N极”，电源“+”极，小磁针“S极”．四、实验探究題（本大题共3小题.每空2分.共24分）19．（6分）在探究“冰熔化时温度的变化规律”实验中：（1）为了使试管中的冰受热均匀，且便于记录各时刻的温度值，小明应选用（填“甲”或“乙”）装置来进行实验．（2）如图丙所示，是小明根据实验数据作出的加热时温度随时间变化的图象，分析图象可知，冰的熔点是℃．通过实验可知，冰熔化过程中继续吸热但温度保持不变．（3）不考虑水的蒸发，由图丙中可知比热容C冰C水（填“大于”“小于””等于”）20．（8分）小明同学为了测量液体A 的密度，进行了如下实验：（1）将天平放在水平台面上，把游码移到标尺左端的零刻线处．横梁静止时，指针指在分度盘中央刻度线的左侧，如图甲所示．为使横梁在水平位置平衡，应将横梁右端的平衡螺母向端移动．（2）将液体A 倒入量筒中，如图乙所示，测出液体A的体积．再将量筒中的液体A 全部倒入空烧杯中，用天平测出烧杯和水的总质量，当右盘中砝码的质量和游码在标尺上的位置如图丙所示时，天平横梁再次水平平衡，则烧杯和液体A 的总质量为g．（3）实验中测得所用空烧杯的质量为80g，根据上述实验数据计算液体A 的密度为kg/m3．（4）用该实验方案得到的测量结果与真实值比较，会．（选填“偏大”，“偏小”或“没有影响”）21．（10分）小明同学想测量小灯泡的额定功率，现有2.5V的小灯泡一个，电源电压为6V．他连接了如图甲所示电路．（1）粗心的小明同学忘记尚未连接好实物图，请你帮助小明同学将图甲中的电路连接完整．（2）连接好电路，闭合开关后，发现小灯泡不亮，电流表有示数，电压表示数几乎为0，则电路故障原因可能是A．小灯泡短路B．小灯泡断路C滑动变阻器短路D．滑动变阻器断路（3）闭合开关S，移动滑动变阻器的滑片P至电压表示数为2V时小明发现灯泡发光较暗，要小灯泡正常发光，他应将滑动变阻器的滑片P向移．（选填“A端”或“B端”）（4）小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为W．（5）实验完成后小明同学还想测量额定电压为3.8V的小灯泡的额定功率．经检查发现电压表0﹣﹣15V的量程已坏，请你帮助他利用现有器材完成实验，你的办法是．五、综合应用题（本大题共2小题．每小题9分，共18分．解答应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不得分）22．（9分）大海茫茫，为了给航船指路，人们发明了航标指示灯．如图是一个用浮筒、灯泡和收放线装置A制作的航标灯示意图，细线下端固定在航标站底部，航标灯总质量为80kg．当水位上升时，A放线；水位下降时，A收线，从而使细线的拉力保持不变．航标灯静止时浸入水中的深度h始终为2m，排开水的体积始终为0.1m3当航标灯静止时，求：（1）航标灯受到的重力是多少N？（2）航标灯下表面受到水的压强是多少Pa？（3）剪断细线后，航标灯静止时受到的浮力为多大？23．（9分）吴丽发现家中电视机的额定功率为121W，额定电压为220V；电饭锅上的铭牌如下表，工作电路如图：请完成下列问题．（1）电饭锅加热电阻的阻值是多少？（2）已知电饭锅在额度电压下正常工作600s，恰好能将1标准大气压下1.65kg、20℃的水烧开．该电饭锅烧开这些水时的工作效率是多少？[c水=4.2×103J （kg•℃）]（3）当吴丽家中的电器只有电视机和电饭锅工作时，将1标准大气压下1.65kg、20℃的水烧开用了726s．她通过观察电能表的转动圈数，计算得到该过程共耗电0.2035度．求吴丽家中电路的实际电压和通过电视机的实际电流各是多少？（不考虑电压变化对电饭锅工作效率的影响）2017年中考物理二模试卷参考答案与试题解析一、选择题（本大题共12小题，每小题3分，共36分．在每小题給出的四个选项中只有一个选項符合题意）1．（3分）对生活中物理量的认识，下列数据最接近实际的是（）A．教室里课桌的高度约为75dmB．人体感到最舒适的温度约为37℃C．人体的平均密度约为1.0×l03kg/m3D．日光灯正常工作时的电流约为5A【解答】解：A、教室里课桌的高度低于1m，约为0.75m，即75cm；故A错误；B、人体感到最舒适的温度约为25℃；故B错误；C、人体的密度与水的密度非常接近即1.0×103kg/m3；故C正确；D、日光灯正常工作时的电流约0.2A；故D错误；故选C2．（3分）2017年4月15日晚上接近12点芒果台“歌手”节目落下帷幕，在何炅欲语还休的遮掩下，林忆莲毫无悬念地登上了歌王宝座，歌手们的倾情演唱，给现场及电视机前观众奉献了一场视听盛宴，下列与之相关的说法正确的是（）A．歌手们的歌声是通过空气直接传入电视机前观众的耳朵B．歌手是通过麦克风来提高声音音调的C．现场观众是根据音色来识别不同的伴奏乐器的D．歌手们动听的歌声对所有人来说都是乐音【解答】解：A、电视机前的观众听到的电视节目信号都是加载在电磁波上传播的，故A错误；B、歌手通过麦克风来提高声音的响度，但不能提高声音的音调，故B错误；C、现场观众根据音色来识别不同的伴奏乐器，故C正确；D、歌手们动听的歌声，如果影响了他人的休息或学习时，就属于噪声，故D错误．故选C．3．（3分）下列现象与相关物理知识相符的是（）A．夏天吹电风扇，人感到凉爽﹣﹣﹣﹣﹣蒸发吸热有致冷的作用B．用新款钢丝钳剪钢丝﹣﹣﹣﹣外观漂亮且省力C．利用斜面运货物﹣﹣﹣﹣既省力又省功D．天舟一号发射用液氢做燃料﹣﹣﹣﹣﹣因为氢的比热容大【解答】解：A、夏天用电风扇吹风能使人感到凉爽，这是因为电风扇加快空气的流动，加快了汗液的蒸发，蒸发吸热，故A正确；B、根据动力×动力臂=阻力×阻力臂可知，钢丝钳的动力臂大于阻力臂，动力小于阻力，是省力杠杆，使用新款钢丝钳剪钢丝为了省力，不是为漂亮，故B错误；C、使用任何机械都不省功，故利用斜面运货物只省力不能省功，故C错误；D、天舟一号发射用液氢做燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量，故D错误．故选A．4．（3分）如图所示，下列关于光学现象的描述正确的是（）A．图甲：小孔成像是光的直线传播形成的倒立缩小的虚像B．图乙：配戴凹透镜可以矫正近视眼C．图丙：光的色散是由光的反射形成的，说明白光是复色光D．图丁：凸透镜上成了清晰的像，则此时光屏上成的像为倒立放大的实像，人们应用此原理制造了幻灯机【解答】解：A、小孔成的像是由实际光线形成的，可以用光屏接收到，符合实像的特征，不是虚像，故A错误；B、近视是因为晶状体曲度过大，折光能力太强使像成在视网膜前面，用凹透镜矫正，故B正确；C、光的色散是由光的折射形成的，说明白光是复色光，故C错误；D、由图丁知，凸透镜成像时，u＞v，在另一侧光屏上得到一个倒立、缩小的实像．应用于照相机，故D错误．故选B．5．（3分）下列有关能源与信息技术的说法正确的是（）A．太阳能是一种既无污染又取之不尽的可再生能源，应大力开发利用B．倒车雷达是利用电磁波的反射来确定障碍物位置的C．电磁波的波长越长，波速越慢D．人们利用核裂变技术制造了原子弹和氢弹【解答】解：A、太阳能能够源源不断地从自然界获得，可重复利用，是可再生能源，应大力开发利用．故A正确；B、汽车上倒车雷达是利用超声波传递信息的，不是利用电磁波．故B错误；C、不同波长的电磁波频率也不同，但传播速度都是相同的，在真空中为3×108m/s．故C错误；D、氢弹是利用轻核的聚变制成的；原子弹是利用重核裂变的链式反应中，能在极短时间内释放出巨大能量的原理制成的．故D错误．故选A．6．（3分）如图所示，用力击打一摞棋子中的一个，该棋子飞出而上面的棋子落下．以下说法正确的是（）A．击打前，最上面的棋子所受的重力和支持力是一对平衡力B．击打出去的棋子能飞得很远是因为受到惯性作用C．棋子被击打出去是因为力可以改变物体的形状D．最下面的棋子所受的压力和支持力是相互作用的力【解答】解：A、击打前，最上面的棋子所受的重力和支持力大小相等、方向相反、作用在同一个物体上，作用在同一条直线上，是一对平衡力．故A正确；B、击打出去的棋子能飞得很远是因为棋子具有惯性，但惯性不是力，不能说受到惯性作用．故B错误；C、棋子被击打出去是因为力可以改变物体的运动状态．故C错误；D、最下面的棋子所受的压力和支持力是作用在同一个物体上的两个力，且大小不相等，不是相互作用的力．故D错误．故选A．7．（3分）以下说法中错误的是（）A．台风掀开屋顶的瓦是因为屋外空气流速快，压强大，屋内空气的流速慢，压强小B．将玻璃杯装满水后用硬纸片盖住，倒置过来，纸片不掉落、杯中的水不流出，证明了大气压的存在C．软包装饮料吸管一端做成尖形可以减小受力面积，增大压强D．高压锅容易将食物煮熟是因为用高压锅煮食物时锅内液体表面气压增大，液体沸点升高【解答】解：A、风刮过屋顶，屋顶上方的空气流动速度大，压强小；屋内空气流动速度小，压强大，屋顶受到向上的压强大于向下的压强，受到的向上的压力大于向下的压力，产生一个向上的压力差，将屋顶掀开，故A错误．B、图中纸片受到水对它向下的压强和外界大气压对它向上的压强，大气压强大于水对纸片向下的压强，所以纸片不会掉下来，故B正确；C、当压力一定时，受力面积越小，压强越大，所以软包装饮料吸管一端做成尖形，减小受力面积，增大压强，故C正确；D、液体沸点随气压的升高而升高，高压锅容易将食物煮熟是因为用高压锅煮食物时锅内液体表面气压增大，液体沸点升高，故D正确；故选A．8．（3分）如图所示，重为60N的物体在竖直向上大小为25N的拉力F的作用下，10s内匀速上升了1m．这一过程中，以下结论中错误的是（）A．绳子自由端上升3m B．重力做的功为60JC．拉力做功的功率为5W D．该动滑轮的机械效率为80%【解答】解：A、由图可知，n=3，绳子自由端移动的距离s=3h=3×1m=3m，故A正确；B、重力做功（有用功）：W有=Gh=60N×1m=60J，故B正确；C、拉力做的总功：W总=Fs=25N×3m=75J，拉力做功的功率：P===7.5W，故C错；D、滑轮组的机械效率：η==×100%=80%，故D正确．故选C．9．（3分）与的实物图对应的电路图是（）A．B．C．D．【解答】解：由实物电路图可知，电流从电源正极出发后，然后分成两条支路，一支流经电流表灯L1回到电源负极，另一支流经灯L2、开关再回到电源负极，即两灯并联，开关控制灯泡L 2，故电路图C与实物图相符．故选C．10．（3分）关于家庭电路和安全用电，下列说法正确的是（）A．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属B．控制家用电器的开关应与用电器串联且接在靠火线那一端C．移动插座上使用的用电器越多越好D．发现有人触电，应迅速用手拉触电人的手脱离电源【解答】解：A、使用测电笔时，手一定要接触笔尾的金属体；如果不用手指接触笔尾的金属体，就不会构成通路，测电笔就无法使用，故A错误；B、控制家用电器的开关应与用电器串联，火线先接入开关，再接入用电器，这样在断开开关时，能切断火线．故B正确；C、插座上连接使用的用电器越多，总功率越大，根据I=可知，插座的总电流越大，容易引起火灾，故C错误；D、当有人触电时，用手拉触电人的手，施救者也会触电，应该先切断电源或用干木棍将电线挑开，故D错误．故选B．11．（3分）升旗仪式上，杨校长手拿话筒慷慨陈辞，杨校长手上拿的是价值不菲的高级动圈式话筒．如图为该动圈式话筒照片．动圈式话筒是把声音转变为电信号的装置，当声波使金属膜片振动时，连接在膜片上的线圈（叫做音圈）随着一起振动，音圈在永久磁铁的磁场里振动，其中就产生感应电流（电信号），这个信号经放大后转变成声音．你认为能说明动圈式话筒工作原理的是图中的哪一个（）A．B．C．D．【解答】解：声波引起膜片振动，线圈和膜片是连在一起的，连在膜片上的线圈就一起振动，线圈在永久磁体的磁场里振动，切割磁感线产生感应电流，这就是电信号，因此应用了电磁感应的原理：A、通电导体的周围存在磁场，属于电流的磁效应，故A错误；B、是通电导体在磁场中受力运动，是电动机的原理图，故B错误；C、是电子继电器的工作原理图，属于电流的磁效应，故C错误；D、是电磁感应的原理图，故D正确．故选D．12．（3分）如图所示的电路中，电源电压保持不变，小灯泡L1、L2的电阻R1、R2不随温度的变化而变化．当开关S l、S2都闭合时，电流表的示数为0.5A，电压表的示数为10V；将电压表、电流表的位置互换，当开关S l断开、S2闭合，电流表的示数为0.2A．则以下结论正确的是（）A．小灯泡L2的电阻R2为50ΩB．电压表、电流表的位置互换后电压表的示数会变小C．电压表、电流表的位置互换后，L1的亮度比L2亮D．电压表、电流表的位置互换后，L1通电10秒钟产生的热量为8J【解答】解：（1）当开关S l、S2都闭合时，L1与L2并联，电流表测通过L1的电流，电压表测电源的电压，则电源的电压U=10V，因并联电路中各支路两端的电压相等，所以，由I=可得，L1的阻值：R1===20Ω；（2）将电压表、电流表的位置互换，当开关S l断开、S2闭合时，L1与L2串联，电压表测电源的电压，电流表测电路中的电流，因电源的电压不变，所以，电压表的示数仍为10V不变，故B错误；此时电路中的总电阻：R===50Ω，因为串联电路中总电阻等于各分电阻之和，所以，L2的阻值：R2=R﹣R1=50Ω﹣20Ω=30Ω，故A错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，L2的阻值较大，实际功率较大，灯泡较亮，故C错误；L1通电10秒钟产生的热量：Q1=I2R1t=（0.2A）2×20Ω×10s=8J，故D正确．故选D．二、填空题（本大题共4小题，每空2分，共16分）13．（4分）身高1.8m的小明同学站在平面镜前，平面镜高1.2m，则小明同学看到镜中的自己高 1.8m．以下材料中属于导体的是C：（只填序号）A．陶瓷B．塑料C．铜D．干木材．【解答】解：小明的身高是 1.8m，由平面镜成像的特点可知，该同学在平面镜中的像高也是1.8m．铜容易导电，所以是导体；陶瓷、塑料、干木材不容易导电，是绝缘体；故选C．故答案为：1.8；C．14．（4分）如图所示是电阻甲和乙的U﹣I图象，则甲的电阻为20Ω；甲、乙串联在电路中，当电路中的电流为0.2A时，甲乙两端的总电压为6V．【解答】解：由图象可知，甲的U﹣I图象是正比例函数图象，则甲为定值电阻，甲、乙串联在电路中，当电路中的电流为0.2A时，因串联电路中各处的电流相等，所以通过甲乙的电流均为0.2A时，由图象可知，甲两端的电压U甲=4V，乙两端的电压U乙=2V，由I=可得，甲的电阻：R甲===20Ω；因串联电路中总电压等于各分电压之和，所以，甲乙两端的总电压：U=U甲+U乙=4V+2V=6V．故答案为：20；6．15．（4分）国产大飞机C919于2017年5月5日14时左右在浦东机场首飞成功，大飞机C919起飞时相对于地面，它是运动的（选填“运动的”或“静止的”）；起飞离开地面时它的机械能增加（选填“增加”“减少”或“不变”）【解答】解：大飞机C919起飞时相对于地面的位置不断升高，所以大飞机相对于地面是运动的；起飞离开地面时，质量不变，速度增大，动能增大；高度增大，重力势能增大．因为机械能=动能+势能，所以机械能增大．故答案为：运动的；增加．16．（4分）如图甲所示，放在水平地面上的物体，受到方向不变的水平拉力F 的作用，其F﹣t和V﹣t图象分别如乙、丙所示，由图象可知，当物体在4﹣﹣6s通过的路程是4m；当t=3s时，物体受到的摩擦力是5N．【解答】解：（1）由图丙可知，4s～6s内物体做匀速直线运动的速度v=2m/s，由v=可得行驶的距离：s=vt=2m/s×2s=4m；（2）由丙图知在4s﹣6s内，物体做匀速直线运动，处于平衡状态，由乙图知此时拉力F=5N，由平衡条件得摩擦力f=F=5N；在t=3s时物体做加速运动，物体受到滑动摩擦力作用，在加速度的情况下，由于压力和接触面的粗糙程度不变，故滑动摩擦力不变，仍与做匀速直线运动时摩擦力相等，因此在t=3s时，物体受到的摩擦力为5N．故答案为：4；5．三、作图题（本大题共2小題.每小期3分，共6分．）17．（3分）画出图中入射光线对应的折射光线．【解答】解：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示：18．（3分）请在图中根据磁感线的方向标出通电螺线管的“N极”，电源“+”极，小磁针“S极”．【解答】解：由磁感线的指向可知电磁铁右侧为N极，左侧为S极；则由右手螺旋定则可得电流由左侧流入，即电源左侧正极．小磁针所在位置磁感线向左，则小磁针的左侧为N极．故答案如图：四、实验探究題（本大题共3小题.每空2分.共24分）19．（6分）在探究“冰熔化时温度的变化规律”实验中：（1）为了使试管中的冰受热均匀，且便于记录各时刻的温度值，小明应选用乙（填“甲”或“乙”）装置来进行实验．（2）如图丙所示，是小明根据实验数据作出的加热时温度随时间变化的图象，分析图象可知，冰的熔点是0℃．通过实验可知，冰熔化过程中继续吸热但温度保持不变．（3）不考虑水的蒸发，由图丙中可知比热容C冰小于C水（填“大于”“小于””等于”）【解答】解：（1）利用水浴法加热，不但能使试管受热均匀，而且物质的温度上升速度较慢，便于及时记录各个时刻的温度，故应选择乙装置．（2）分析图象可知，冰在0℃时吸热温度保持不变，故冰的熔点是0℃；（3）由图知，相同时间内，冰温度升高的较快，根据Q=cm△t得c=，冰的比热容比水的比热容要小．故答案为：（1）乙；（2）0；（3）小于．20．（8分）小明同学为了测量液体A 的密度，进行了如下实验：。
2017年四川省广元市中考物理二模试卷和答案
2017年四川省广元市中考物理二模试卷一、选择题（每小题3分，满分30分）1．（3分）了解物理规律的发现过程，学会像科学家那样观察和思考，往往比掌握知识本身更重要，下列描述不符合史实的是（）A．牛顿发现了万有引力B．法拉第发现了电磁感应现象C．卢瑟福发现了比原子小的电子D．阿基米德发现了杠杆原理2．（3分）如图所示，将一手机悬挂在密封的玻璃瓶内，拨通该手机时能听到其发声且屏幕闪烁．现逐渐抽出玻璃瓶内的空气，发现铃声逐渐变弱直至消失但闪烁的光依然存在．则下列判断正确的是（）A．密封的玻璃瓶能阻止电磁波的传播B．声音的传播需要介质C．抽出瓶内空气后，手机停止了振动发声D．电磁波不能在真空中传播3．（3分）如图所示的四种现象中，属于光的折射形成的是（）A．桥的倒影B．海市蜃楼C．林树影D．手影游戏4．（3分）下列“物态变化”与其吸热、放热的关系正确的是（）A．霜的形成是凝固现象，要吸热B．冰化成水是熔化现象，要吸热C．寒冷冬天呼出的“白气”是汽化现象，要吸热D．用“干冰”进行人工降雨是利用“干冰”升华，要放热5．（3分）下列四幅图片（如图）中，符合安全用电的是（）A．用湿毛巾擦灯泡B．电冰箱外壳接触C．电线上晾衣服D．用金属棒将电线挑开6．（3分）乐乐同学随父亲去看杂技表演，如图所示，是他看到杂技术小强将小丽高高举起时的情景，下列说法中正确的是（）A．小强受到的重力与地面对小强的支持力是一对相互作用力B．小强受到的重力与地面对小强的支持力是一对平衡力C．小丽对小强的压力与小强对小丽的支持力是一对平衡力D．小丽受到的重力与小强对小丽的支持力是一对平衡力7．（3分）如图所示，是体能测试中掷出的实心球运动的情景，下列说法正确的是（）A．实心球离开手后继续前进，是由于受到惯性的作用B．实心球在b点时，处于平衡状态C．实心球从a点运动到c点的过程中，重力做了功D．在实心球从b点运动到c点的过程中，动能转化为重力势能8．（3分）如图所示四个图的装置可以用来演示物理现象，则下列说法错误的是（）A．图甲用来演示磁场对电流的作用，电动机是利用该原理制成的B．图乙用来演示电磁感应现象，该现象中机械能转化为电能C．图丙用来演示电流的磁效应D．图丁用来演示电磁铁的磁性强弱与电流大小的关系9．（3分）在水平桌面上有甲乙两个完全相同的烧杯，两个烧杯内分别盛满不同液体，把两个完全相同的小球分别放入甲乙烧杯内，静止时如图所示，则下列判断正确的是（）A．甲杯中的液体的密度小于乙杯中的液体的密度B．甲杯中小球受到的浮力大于乙杯中小球受到的浮力C．甲杯对水平桌面的压强大于乙杯对水平桌面的压强D．若向下按压甲杯中的小球，甲杯中液体对烧杯底的压强会减小10．（3分）如图，电源电压恒定不变，R1与R2为两个定值电阻，当闭合S1，断开S2、S3时，电流表的示数为3安，当闭合S1和S2断开S3时，电流表的示数为5安，当闭合S3断开S1和S2时，电路中的总电阻为R总，则R1与R总之比是（）A．5：2 B．3：5 C．5：2 D．2：5二、填空与作图题（每图2分，每空1分，满分20分）11．（2分）某剧组因拍摄节目需要，设计了如图所示拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动．请在图中画出照明灯的重力G示意图和杠杆所受拉力的力臂l1．12．（2分）平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图所示，水面一侧C点的人眼恰好看到它们在水中的像重合，以小鸟眼睛A点代表小鸟，以小鱼眼睛B点代表小鱼，请画出小鸟在水中像的位置以及人眼看到小鱼的光路图．（保留作图痕迹）13．（2分）随着科技的发展，风能逐渐得到了广泛的应用，风能属于（选填“可”或“不可”）再生能源，太阳能电池是将太阳能转化为能．14．（3分）2013年6月我国自主设计的“神舟十号”与“天宫一号”实验安全对接，携手遨游太空，并进行了航天员太空授课，如图是，王亚平在太空中授课时，用圆环和水制作的水球相当于镜，通过它可以观察到她成倒立的像，当她将水球远离自己时，所成像的大小将（选填“变大”、“不变”或“变小”）．飞船完成任务后，返回舱穿越大气层的过程中温度升高，这是通过（选填“热传递”或“做功”）的方式使其内能增加．15．（2分）如图所示，是A、B两种燃料完全燃烧释放的热量Q与其质量m的关系图，从图中可看出A燃料的热值B燃料的热值（选填：“大于”、“小于”或“等于”）．在标准大气压下，若一定质量的B燃料完全燃烧释放的热量为4.9×106J，其中有60%的热量被质量为10kg、初始温度为38℃的水吸收（c水=4.2×l03J/（kg•℃），则水的温度将升高℃．16．（2分）如图所示，是小明家的电动自行车，但很多人说骑这种车在刮风时不安全．这是由于刮风时，雨棚的形状导致下表面风速比上表面风速，从而使雨棚的下表面受到空气压强比上表面大．小明还发现电动车的座垫坐上去舒服，这是因为座垫做得比较宽大，这有助于减小．17．（2分）如图所示，杠杆调平衡后，在A处挂3个钩码，要想杠杆继续平衡，则需在B处挂个钩码．杠杆在水平位置平衡后，两侧各去掉一个钩码，则杠杆的端将上升．（每个钩码的质量都相同）18．（2分）如图所示，把一木块放入水中，静止时木块有的体积浸入水中，木块的密度为kg/m3；如果把该木块放入密度为0.8×103kg/m3的酒精中，m 静止时，如图所示，那么该木块在两种情况下排开液体的质量为m排水（选填“＞”、“=”、“＜”）排酒精19．（3分）如图所示是探究小组在科技节上设计的保温箱的原理图，图中温控开关S可根据温度高低实现自动通断，从而使保温箱的加热当和保温档及时切换，已知两段电热丝的阻值均为R且恒定不变，电源电压恒为24V．（1）保温箱的外壳要选用导热性能（选填“好”或“差”）的材料制作．（2）当保温箱内温度较低时，温控开关将会（选填“闭合”或“断开”）；若保温箱的保温功率为12W，则阻值R=Ω三、实验探究题（共24分）20．（4分）如图所示，小丽同学在进行“探究平面镜成像特点”的实验时，将玻璃板竖直放在水平桌面上，再取两段相同的蜡烛A和B竖直地放于玻璃板前后，在此实验中：（1）如果有5mm厚和2mm厚的两块玻璃板，应选择mm厚的玻璃板做实验，用两段相同的蜡烛是为了比较像与物的关系．（2）小丽同学将光屏放在蜡烛B的位置上．发现光屏上（选填“能”或“不能”）承接到蜡烛A的像．若向左移动玻璃板，蜡烛A的像将移动．（选填“向左”、“向右”或“不”）21．（3分）如图是某固体熔化时温度随时间变化的图象，（1）根据图象可知，该物质属于（晶体/非晶体），在B点时的内能（大于/小于/等于）在C点时的内能，理由是；（2）根据图中坐标信息可知，该物质在AB 段和CD段的比热容分别为c1、c2，则c1：c2=．22．（6分）如图所示，在“探究滑动摩擦力的大小与哪些因素有关”的实验中，重为120N的物块在30N的水平拉力作用下向右作匀速直线运动，物体受到的摩擦力是N；若增大拉力使物块运动速度加快，所受摩擦力（选填“增大”、“减小”或“不变”）；若在物块上再加一重物，仍使其在水平面上匀速运动，摩擦力将（选填“增大”、“减小”或“不变”）．23．（3分）小明同学用一个弹簧测力计、一个金属块、两个相同的烧杯（分别装有一定量的水和煤油），对浸在液体中的物体所受的浮力进行了探究．如图表示探究过程及有关数据．（1）分析图B、C、D，说明浮力大小跟有关；（2）分析图，说明浮力的大小跟液体密度有关；（3）物体完全浸没在煤油中所受浮力是N．24．（8分）在“测量小灯泡电功率”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，所用滑动变阻器的最大阻值40Ω．（1）请用笔画线代替导线在图甲中完成实物电路的连接（要求滑片P向C端滑动时，变阻器电阻变小）；（2）同学们进行试触时，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中发生的故障可能是（选填“小灯泡断路”、“小灯泡短路”或“滑动变阻器处断路”）；（3）某次实验中，同学们看到电压表示数为 1.8V，要使灯泡L正常发光应向（选填“A”或“B”）端移动滑片，同时视线应注意观察（选填“电流表”或“电压表”）示数，当灯正常发光时，电流表示数如图乙所示，示数为A，则小灯泡的额定功率是W．四、解答题（共2小题，满分16分）25．（8分）如图甲所示是小型建筑工地上使用的“罐笼式”提升机，用它能将放在罐笼A中的建筑材料提升到高处．罐笼的底面积是1.6m2，已知被提升的建筑材料重为2800N，拉力F将它以0.5m/s的速度匀速提升到10m的高度．拉力做的功W随时间t的变化图象如图乙所示．不计动滑轮及钢丝绳的重、摩擦．求：（1）拉力F大小是多少？（2）当装有建筑材料的罐笼静止在水平地面上时，对地面的压强是多少？（3）提升机在提升建筑材料时的机械效率是多少？26．（8分）如图所示电路，电源电压恒定，滑动变阻器R1的最大阻值为10Ω，灯泡L是标有“6V 6W”字样（其电阻不随温度变化），当S1、S2均闭合时且滑片P 滑到滑动变阻器的最右端时，此时灯泡正常发光．（1）求灯泡的电阻和此时通过R1的电流；（2）当S1、S2均断开且滑片P置于滑动变阻器的中点时，电流表的示数为0.4A，求电阻R2的阻值和整个电路消耗的最小电功率．2017年四川省广元市中考物理二模试卷参考答案与试题解析一、选择题（每小题3分，满分30分）1．（3分）了解物理规律的发现过程，学会像科学家那样观察和思考，往往比掌握知识本身更重要，下列描述不符合史实的是（）A．牛顿发现了万有引力B．法拉第发现了电磁感应现象C．卢瑟福发现了比原子小的电子D．阿基米德发现了杠杆原理【解答】解：A、牛顿是伟大的物理学家，发现了著名的牛顿三大定律及万有引力定律．故A正确；B、在奥斯特发现电生磁现象的基础上，法拉第最早发现了磁生电现象﹣﹣电磁感应现象．故B正确；C、汤姆孙发现了电子，提出了原子的枣糕式模型，卢瑟福提出了原子核式结构模型．故C不正确；D、杠杆原理，也就是杠杆的平衡条件，是阿基米德最早发现的．故D正确．故选C．2．（3分）如图所示，将一手机悬挂在密封的玻璃瓶内，拨通该手机时能听到其发声且屏幕闪烁．现逐渐抽出玻璃瓶内的空气，发现铃声逐渐变弱直至消失但闪烁的光依然存在．则下列判断正确的是（）A．密封的玻璃瓶能阻止电磁波的传播B．声音的传播需要介质C．抽出瓶内空气后，手机停止了振动发声D．电磁波不能在真空中传播【解答】解：（1）现将一只手机悬挂在密封的玻璃罩内，拨通手机发现手机发出铃声和闪烁的光，说明声音和电磁波都能在密封的容器中传播，故A、D错误；（2）逐渐抽出玻璃罩内的空气，发现铃声逐渐变弱直至消失而闪烁的光依然存在，说明空气介质在减少时，声音变小到消失，充分说明声音的传播需要介质，真空不能传播声音；而闪烁的光依然存在，手机仍在振动，说明电磁波的传播不需要空气，在真空中仍然能够传递给手机，使手机发光．故B正确，C错误．故选B．3．（3分）如图所示的四种现象中，属于光的折射形成的是（）A．桥的倒影B．海市蜃楼C．林树影D．手影游戏【解答】解：A、桥倒影属于平面镜成像，平面镜成像是由于光的反射形成的，故A错误；B、海市蜃楼属于光的折射现象，故B正确；C、林中的树影是光沿直线传播形成的，故C错误；D、手影是光沿直线传播形成的，故D错误．故选：B．4．（3分）下列“物态变化”与其吸热、放热的关系正确的是（）A．霜的形成是凝固现象，要吸热B．冰化成水是熔化现象，要吸热C．寒冷冬天呼出的“白气”是汽化现象，要吸热D．用“干冰”进行人工降雨是利用“干冰”升华，要放热【解答】解：A、霜是空气中的水蒸气遇冷凝华形成的冰晶，此过程放出热量．此选项错误；B、冰化成水，由固态变为液态，是熔化现象，此过程吸收热量．此选项正确；C、“白气”是口中呼出的气流中的水蒸气遇到温度较低的空气液化形成的小水滴，此过程放出热量．此选项错误；D、干冰是固态二氧化碳，在常温常压下干冰极易由固态直接升华成为气态，同时吸收大量的热．此选项错误．故选B．5．（3分）下列四幅图片（如图）中，符合安全用电的是（）A．用湿毛巾擦灯泡B．电冰箱外壳接触C．电线上晾衣服D．用金属棒将电线挑开【解答】解：A、因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，所以这种做法是不正确的，故A选项不符合安全用电要求；B、用电器的外壳接地，以防人触电，所以B选项符合安全用电要求；C、湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，所以C选项也不符合安全用电要求；D、当发现有人触电时，应该用绝缘体使人和电源分开，而木棍是绝缘体，所以用金属棒使人和电源分开不符合安全用电原则，故D选项错误．故选B．6．（3分）乐乐同学随父亲去看杂技表演，如图所示，是他看到杂技术小强将小丽高高举起时的情景，下列说法中正确的是（）A．小强受到的重力与地面对小强的支持力是一对相互作用力B．小强受到的重力与地面对小强的支持力是一对平衡力C．小丽对小强的压力与小强对小丽的支持力是一对平衡力D．小丽受到的重力与小强对小丽的支持力是一对平衡力【解答】解：AB、小强受到的重力与地面对小强的支持力大小并不相等，不是一对平衡力，因为地面对小强的支持力等于两人的重力之和，故AB错误；C、小丽对小强的压力与小强对小丽的支持力，作用在不同的物体上，不是一对平衡力，故C错误；D、小丽受到的重力与小强对小丽的支持力，大小相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力，故D正确．故选D．7．（3分）如图所示，是体能测试中掷出的实心球运动的情景，下列说法正确的是（）A．实心球离开手后继续前进，是由于受到惯性的作用B．实心球在b点时，处于平衡状态C．实心球从a点运动到c点的过程中，重力做了功D．在实心球从b点运动到c点的过程中，动能转化为重力势能【解答】解：A、实心球离开手后继续前进，是由于球具有惯性，而不能说是受到惯性的作用，因为惯性不是力，故A错误；B、实心球在b点时，不是静止也不是匀速直线运动，所以不是处于平衡状态，故B错误；C、实心球从a点运动到c点的过程中，实心球在重力的方向上通过了一定的距离，所以重力做了功，故C正确；D、在实心球从b点运动到c点的过程中，高度降低、速度增大，重力势能转化为动能，故D错误．故选C．8．（3分）如图所示四个图的装置可以用来演示物理现象，则下列说法错误的是（）A．图甲用来演示磁场对电流的作用，电动机是利用该原理制成的B．图乙用来演示电磁感应现象，该现象中机械能转化为电能C．图丙用来演示电流的磁效应D．图丁用来演示电磁铁的磁性强弱与电流大小的关系【解答】解：A、甲图中开关闭合后，导体棒内通以电流，则导体在磁场力的作用下发生运动，故演示的为磁场对电流的作用，电动机是利用该原理制成的，故A正确；B、乙图中导体棒ab在磁场中做切割磁感线运动时，电流表中会产生感应电流，故演示的为电磁感应，该现象中机械能转化为电能，故B正确；C、放在小磁针上方的导线中有电流通过时，小磁针会发生偏转，说明通电导体周围产生了磁场，即演示了电流的磁效应，故C正确；D、通电后串联的两绕有线圈的铁钉都可吸引小铁钉，但左边吸引的个数要多，说明通电螺线管的磁极强弱与线圈匝数有关，故D错误．故选D．9．（3分）在水平桌面上有甲乙两个完全相同的烧杯，两个烧杯内分别盛满不同液体，把两个完全相同的小球分别放入甲乙烧杯内，静止时如图所示，则下列判断正确的是（）A．甲杯中的液体的密度小于乙杯中的液体的密度B．甲杯中小球受到的浮力大于乙杯中小球受到的浮力C．甲杯对水平桌面的压强大于乙杯对水平桌面的压强D．若向下按压甲杯中的小球，甲杯中液体对烧杯底的压强会减小【解答】解：A、由图可知，小球在甲中漂浮，则ρ球＜ρ甲，在乙中悬浮，则ρ球=ρ乙，故ρ甲＞ρ乙，故A错误；B、由图可知，小球在甲中漂浮，则F浮甲=G，在乙中悬浮，则F浮乙=G，故F浮甲=F 浮乙，故B错误；C、烧杯对桌面的压力等于烧杯、烧杯内液体和小球的总重力，由图知，甲烧杯内液体的体积大于乙烧杯内的体积，又知ρ甲＞ρ乙，根据ρ=和G=mg可知甲烧杯内的额重力大于乙烧杯内的重力，两烧杯、两小球的重力均相等，则重力相等，故甲杯对水平桌面的压力大于乙杯对水平桌面的压力，烧杯的底面积相等，根据p=可知，甲杯对水平桌面的压强大于乙杯对水平桌面的压强．故C正确；D、因为甲杯中盛满液体，若向下按压甲杯中的小球，甲杯中液体的深度不变，密度不变，根据p=ρgh可知，甲杯中液体对烧杯底的压强不变．故D错误．液故选C．10．（3分）如图，电源电压恒定不变，R1与R2为两个定值电阻，当闭合S1，断开S2、S3时，电流表的示数为3安，当闭合S1和S2断开S3时，电流表的示数为5安，当闭合S3断开S1和S2时，电路中的总电阻为R总，则R1与R总之比是（）A．5：2 B．3：5 C．5：2 D．2：5【解答】解：（1）当闭合S1，断开S2、S3时，电路为R1的简单电路，电流表测通过R1的电流；当闭合S1和S2断开S3时，两电阻并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，因并联电路中干路电流等于各支路电流之和，所以，两只路的电流之比：===，因并联电路中各支路两端的电压相等，所以，由I=可得，两电阻的阻值之比：===；（2）当闭合S3断开S1和S2时，两电阻串联，因串联电路中总电阻等于各分电阻之和，所以，===．故选D．二、填空与作图题（每图2分，每空1分，满分20分）11．（2分）某剧组因拍摄节目需要，设计了如图所示拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动．请在图中画出照明灯的重力G示意图和杠杆所受拉力的力臂l1．【解答】解：过灯泡重心作竖直向下的力，用字母G表示；过支点O作垂直于动力作用线的垂线段，即动力臂L1．如图所示：12．（2分）平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图所示，水面一侧C点的人眼恰好看到它们在水中的像重合，以小鸟眼睛A点代表小鸟，以小鱼眼睛B点代表小鱼，请画出小鸟在水中像的位置以及人眼看到小鱼的光路图．（保留作图痕迹）【解答】解：（1）找出小鸟关于水面的对称点A′，便为小鸟的像位置．连接A′C，与水面交于点O，连接AO即为入射光线，OC为反射光线；（2）看到水中的鱼与飞在天空中的小鸟在水中的像重合，说明小鸟和小鱼处光线的入射点都在O点，连接BO即为入射光线，OC为折射光线，逆着折射光线看上去，看到了水中的鱼与飞在天空中的小鸟在一条直线上．如图所示：13．（2分）随着科技的发展，风能逐渐得到了广泛的应用，风能属于可（选填“可”或“不可”）再生能源，太阳能电池是将太阳能转化为电能．【解答】解：对于风能是可以再生的，故它是可再生能源．太阳能电池消耗太阳能，把太阳能转化为电能，故是将太阳能转化为电能的装置．故答案为：可；电．14．（3分）2013年6月我国自主设计的“神舟十号”与“天宫一号”实验安全对接，携手遨游太空，并进行了航天员太空授课，如图是，王亚平在太空中授课时，用圆环和水制作的水球相当于凸透镜，通过它可以观察到她成倒立的像，当她将水球远离自己时，所成像的大小将变小（选填“变大”、“不变”或“变小”）．飞船完成任务后，返回舱穿越大气层的过程中温度升高，这是通过做功（选填“热传递”或“做功”）的方式使其内能增加．【解答】解：（1）从图中可以看到水球使王亚平成倒立、缩小的像，这个水球相当于凸透镜，根据凸透镜成像规律，王亚平距离水球越远所成的像越小．（2）飞船完成任务后，返回舱穿越大气层的过程中，飞船和大气摩擦生热，飞船表面温度升高，这是通过做功的方式使其内能增加的．故答案为：凸透；变小；做功．15．（2分）如图所示，是A、B两种燃料完全燃烧释放的热量Q与其质量m的关系图，从图中可看出A燃料的热值小于B燃料的热值（选填：“大于”、“小于”或“等于”）．在标准大气压下，若一定质量的B燃料完全燃烧释放的热量为4.9×106J，其中有60%的热量被质量为10kg、初始温度为38℃的水吸收（c水=4.2×l03J/（kg•℃），则水的温度将升高62℃．【解答】解：（1）取相同质量m0，由图可知，Q B＞Q A由Q=mq，可得q=，则q B＞q A．（2）水吸收的热量：Q吸=Q放η=4.9×106J×60%=2.94×106J；=cm△t，可得，由Q吸水升高的温度：△t===70℃，水的末温t=t0+△t=38℃+70℃=108℃，在一标准大气压下水的沸点是100℃，水的温度升高到100℃，温度不再变化，因此水的温度将升高100℃﹣38℃=62℃．故答案为：小于；62．16．（2分）如图所示，是小明家的电动自行车，但很多人说骑这种车在刮风时不安全．这是由于刮风时，雨棚的形状导致下表面风速比上表面风速慢，从而使雨棚的下表面受到空气压强比上表面大．小明还发现电动车的座垫坐上去舒服，这是因为座垫做得比较宽大，这有助于减小压强．【解答】解：如图所示电动自行车，当刮风时，雨棚的形状导致下表面风速比上表面风速慢，从而使雨棚的下表面受到空气压强比上表面大，使得车比较容易翻到．小明还发现电动车的座垫坐上去舒服，这是因为座垫做得比较宽大，这是通过增加接触面积的方法减小压强．故答案为：慢；压强．17．（2分）如图所示，杠杆调平衡后，在A处挂3个钩码，要想杠杆继续平衡，则需在B处挂5个钩码．杠杆在水平位置平衡后，两侧各去掉一个钩码，则杠杆的左端将上升．（每个钩码的质量都相同）【解答】解：解：（1）由题意可知，杠杆在水平位置平衡，设一个钩码的重力为G，一个格为L，由杠杆平衡条件可知，3G×5L=nG×3L，解得：n=5；所以在杠杆右边B处应挂5个够码．（2）如果A、B两处各去掉一个钩码，左边：2G×5L=10GL，右边：4G×3L=12GL，所以左端小于右端，右端下降，左端将上升．故答案为：5；左．18．（2分）如图所示，把一木块放入水中，静止时木块有的体积浸入水中，木块的密度为0.6×103kg/m3；如果把该木块放入密度为0.8×103kg/m3的酒精=m 中，静止时，如图所示，那么该木块在两种情况下排开液体的质量为m排水（选填“＞”、“=”、“＜”）排酒精【解答】解：（1）由于木块漂浮=G所以F浮ρ水g×v木=ρ木gv木ρ木=ρ水=×103kg/m3=0.6×103kg/m3；（2）根据图示可知，木块在水中和在酒精中都处于漂浮状态，浮力等于重力；重力不变，浮力不变，即浮力相同，排开液体的重力相同，排开液体的质量相同．故答案为：0.6×103；=．19．（3分）如图所示是探究小组在科技节上设计的保温箱的原理图，图中温控开关S可根据温度高低实现自动通断，从而使保温箱的加热当和保温档及时切换，已知两段电热丝的阻值均为R且恒定不变，电源电压恒为24V．（1）保温箱的外壳要选用导热性能差（选填“好”或“差”）的材料制作．（2）当保温箱内温度较低时，温控开关将会闭合（选填“闭合”或“断开”）；若保温箱的保温功率为12W，则阻值R=24Ω。
四川省广元市中考物理二模试卷
四川省广元市中考物理二模试卷姓名:________ 班级:________ 成绩:________一、选择题 (共7题；共14分)1. （2分）(2017·营口模拟) 初夏的早晨，院子里的花儿在空气中散发着淡淡清香，花朵上的露珠在阳光下晶莹剔透，图示的情景中，应用物理知识分析正确的是（）A . 花儿能散发出淡淡清香表明花儿在运动B . 阳光下，露珠的蒸发会加快C . 露珠的形成过程是汽化现象D . 露珠的形成过程要吸热2. （2分）一个水桶放在水平地面上，下面说法正确的是（）A . 地面对水桶的支持力与地面受到的桶的压力是平衡力B . 地面对水桶的支持力与水桶的重力是平衡力C . 水桶的重力与地面受到的压力是平衡力D . 水桶对地球的吸引力与水桶受到的重力是平衡力3. （2分）(2018·犍为模拟) 汽车在水平公路上匀速直线行驶，下列各对力中是平衡力的是（）A . 汽车受到的牵引力和重力B . 汽车的重力和车对路面的压力C . 汽车受到的牵引力和路面对车的阻力D . 汽车对路面的压力和路面对车的支持力4. （2分）物体放在凸透镜前，在离透镜16cm的光屏上成放大的像，所使用的凸透镜的焦距可能是（）A . 4cmB . 8cmC . 12cmD . 18cm5. （2分） (2017九上·海淀期末) 为了研究通电螺线管周围的磁场分布情况，小红找来实验器材并连接好实验电路，使用小磁针来进行探究．她先在螺线管一端摆放了九个小磁针，通电后发现这九个小磁针的指向如图所示．若用虚线来描述磁场的分布情况，在选项中可能正确的是（）A .B .C .D .6. （2分）(2016·赣榆模拟) 如图所示是中国最快的专业救助船﹣“东海救203”轮，该轮已于2016年2月21日抵达连云港海域正式列编到位．关于该轮下列说法中正确的是（）A . 该轮若从长江驶入大海，所受的浮力增大B . 该轮在搜救过程中是通过超声波与外界联系的C . 潜水员在水下维护该轮时，下潜越深，受到的液体压强越大D . 站立在甲板上的工作人员，受到的支持力与自身的重力是相互作用力7. （2分）下列关于信息传递的说法正确的是（）A . 光是一种电磁波B . 不同电磁波的速度不同C . 电磁波的波长越长，频率越高D . 有线电话是利用电磁波传递信息的二、填空题 (共2题；共8分)8. （2分）如图一木桶壁上有一缺口，桶壁上最长的木板长为0.5m，缺口的木板长0.2m，桶底内部面积为4×10-2m2 ．当桶装足够多的水时，桶底受到的压强约为________Pa，桶底受到水的压力约为________N．（g取10N/kg）9. （6分） (2020八下·湘桥期末) 某实验小组利用注射器、弹簧测力计、刻度尺等器材测量大气压强的值，实验步骤如下：（1）把注射器的活塞推至注射器筒的底端，然后用橡皮帽堵住注射器的小孔，这样做的目的是________；（2）如图甲所示，用细绳拴住注射器活塞的颈部，使绳的另一端与弹簧测力计的挂钩相连，然后水平向右慢慢拉动注射器筒，当注射器中的活塞________时，记下弹簧测力计的示数为30 N；（3）如图乙所示，用刻度尺测出注射器全部刻度的长度为________cm，则活塞的横截面积为________cm2；（4）计算得到大气压强的数值为________Pa；（5）同学们发现实验误差较大，请分析该实验过程中导致误差的因素有（请写出一条）：________。
广元市朝天区九年级理综物理二模试卷
广元市朝天区九年级理综物理二模试卷姓名:________ 班级:________ 成绩:________一、单选题 (共5题；共10分)1. （2分） (2017八上·乳山期中) 下列数值最接近实际情况的是（）A . 一层楼高约为5mB . 正常人10次脉搏的时间约为1minC . 人步行的速度约为4km/hD . 大多数人能听到声音的频率范围为200Hz到20000Hz2. （2分）你认为在月球上下列现象有可能实现的是（）A . 利用降落伞降落B . 能听到登月车发动机的“隆隆”声C . 登月车可以用汽油机驱动D . 能轻易地将50kg重物举起3. （2分）(2019·路北模拟) 下列关于物态变化的说法，正确的是（）A . 用干冰人工降雨，利用了干冰熔化吸热B . 食品在电冰箱里能保鲜，利用了制冷剂汽化吸热C . 冬天的菜窖里放几桶水，利用了水凝固吸热D . 夏天教室地上洒水能降低室内温度，是因为液化放热4. （2分）(2019·路北模拟) 下列选项中符合安全用电常识的是（）A . 把洗衣机的三脚插头改为两脚插头接在两孔插座上使用B . 在手机充电过程中接打电话C . 家庭电路中，电灯开关应串联在火线与电灯之间D . 当空气开关自动断开后，不做任何检查就立即闭合开关5. （2分）(2019·路北模拟) 下列说法正确的是（）A . 投出去的篮球能继续向前运动，是由于篮球受到惯性作用B . 竖直抛向空中的小球，在最高点时速度为零，但所受的合力不为零C . 跳远运动员快速助胞后，飞身一跃，増大了自身惯性，以提高成绩D . 举重运动员将杠铃举在空中静止时，他受到的重力和地面对他的支持力是一对平衡力二、多选题 (共1题；共3分)6. （3分）(2017·河北) 在探究凸透镜成规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像，下列说法正确的是（）A . 凸透镜的焦距可能是8cmB . 图中凸透镜成像的特点应用在了照相机上C . 保持透镜和光屏位置不同，移动蜡烛，烛焰仍可在光屏上成清晰的像D . 保持蜡烛和光屏位置不动，移动凸透镜，光屏上能成放大清晰的烛焰像三、填空题 (共2题；共2分)7. （1分）(2017·邵阳) 一根电阻丝的电阻是 10Ω，通过 2A 的电流时，1min 内产生的热量是________ J．8. （1分）图中的线圈abcd位于磁场中（1）通电后，cd段导线的电流方向________ （选填“由c到d”、“由d到c”）。
2017年四川省广元市中考物理试卷(解析版)
2017年四川省广元市中考物理试卷
一、选择题（下列每小题给出的四个选项中，只有一个选项最符合题意，不选、
错选、多选均不得分，每小题3分，共30分）
1 .关于声现象，下列说法正确的是（）
A .教学楼走道的声控开关是利用声音的音调来控制电路的
B.声音在空气中的传播速度与其在真空中的传播速度相等
C.轮船声呐”系统是利用了超声波在水中能传递信息的特征
D.中考期间在考点范围禁止鸣笛”是为了在传播途径中减弱噪声
2.下列光现象，说法正确的是（）
A .太阳光通过三棱镜形成彩色光带是光的反射现象
B.小明靠近平面镜的过程中，他在镜中所成的像逐渐变大
C.人在岸边看到水中的鱼比鱼在水中的实际位置浅
D.太阳通过树叶小孔所成的像是倒立、缩小的虚像
3.以下几条摘录出自小李在学习内能”一章时的学习笔记，其中不正确的是
（）
A .扩散现象能够在固体中发生
B.分子间引力和斥力不是同时存在的
C.物体吸收热量，温度不一定升高
D.摩擦生热是通过做功改变物体的内能
4.小丽端午节在家里帮助妈妈打扫卫生，她取下白炽灯擦干净灰尘，但发现白
炽灯玻璃泡的下面比新灯泡黑了一些. 她通过上网查阅，发现这是灯丝物态变化形成的.你认为下列关于灯丝发生物态变化过程的四个说法，正确的是（
）
A .先升华，后凝华
B .先升华，后凝固
C.先汽化，后液化D .先溶化，后凝固
5.用一个导体制成长度相等但横截面积不同的圆柱体a和b（ a和b互相连接），
a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为l a, I b，a、b两端电压分别为U a，U b，则下列说法正确的是（）。
四川省广元市中考物理二模试卷
四川省广元市中考物理二模试卷姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共24分)1. （2分） (2017八上·福田期中) 下列事例中，属于利用声传递能量的是（）A . 听到隆隆雷声预示可能要下雨B . 用超声波清洗眼镜C . 医生用听诊器为病人检查身体D . 用声呐探测海底深度2. （2分） (2018八上·宝应月考) 张乾同学做了一个实验：将碾碎的卫生球粉末和小树枝放入封闭的烧瓶中，然后在酒精灯上微微加热烧瓶，发现卫生球的粉末越来越少，停止加热后，一会儿烧瓶内的树枝上出现了洁白、玲珑剔透的人造“雪景”．关于以上实验现象，下列说法正确的是（）A . “雪景”是卫生球升华而成的B . “雪景”是卫生球凝华而成的C . “雪景”的形成经历了汽化和液化两个物态变化过程D . “雪景”的形成经历了升华和凝华两个物态变化过程3. （2分） (2016八上·罗田期中) 关于光现象，下列说法正确的是（）A . 月亮是光源B . 光线总是沿直线传播C . “月食”和“影子”的成因相同D . 光在发生反射时，反射角不一定等于入射角4. （2分）下列电器中，正常工作时的电流最接近0.2A的是（）A . 电子手表B . 荧光灯C . 电冰箱D . 空调5. （2分）(2016·将乐模拟) 下列设备工作时，接收但不发射电磁波的是（）A . 收音机B . 移动电话C . 通信卫星D . 倒车雷达6. （2分）通过对宇宙和微观世界的学习，你认为下列认识中正确的是（）A . 蓝墨水滴在水中会慢慢散开，说明分子间有斥力B . 用鼻子嗅气味能辨别出醋和酱油，表明分子在运动C . 固体之所以比液体更难压缩，是因为固体分子比液体分子大D . 宇宙是一个有层次的天体结构系统，恒星是其中绝对不动的天体7. （2分）图所示的工具中，属于费力杠杆的是（）A . 钢丝钳B . 起子C . 羊角锤D . 镊子8. （2分）如图所示是课本中的四个实验，关于其对应的实验结论，下列说法中正确的是（）①甲图说明大气压强的存在②乙图说明重力势能可以转化为机械能③丙图说明通电导体在磁场受到力的作用④丁图说明超声波的存在．A . ①③B . ②④C . ①②D . 只有③正确9. （2分）在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰．②开关里的两线头相碰③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是（）A . ①②B . ①③C . ②③D . ①②③10. （2分）刘翔在上海田径l10m栏比赛中，勇夺冠军．在他比赛过程中，下列有关说法错误的是A . 起跑时，他用力蹬地，因为力的作用是相互的B . 他的跑鞋底有凹凸花纹，是为了增大摩擦C . 他超过其他运动员时，相对于该运动员是运动的D . 冲过终点后，他还会继续前进一段距离，是因为受到惯性力的作用11. （2分）(2018·北京模拟) 小明同学将微风电风扇与小灯泡按如图4所示的电路连接并进行实验，用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇居然变成了“发电机”.在如图所示的实验中，与其工作原理一致的是（）A .B .C .D .12. （2分） (2017九上·南山月考) 将标有“6V 3W”的灯泡L1和标“4V 4W”的灯泡L2串联起来接入电路，欲使其中一盏灯能够正常发光，电源电压应是（）A . 12VB . 8VC . 10VD . 16V二、填空题 (共8题；共16分)13. （2分） (2018八上·大连期中) 甲、乙两车在某－平直公路上，从同地点同时向东运动，它们的S－t 图象如图所示。
广元市利州区中考物理二模试卷
广元市利州区中考物理二模试卷姓名:________ 班级:________ 成绩:________一、物理选择题 (共10题；共23分)1. （2分）有关分子运动，下列说法正确的是（）A . 因为分子间有斥力，所以固体、液体很难被压缩B . 手捏海绵，海绵体积变小，说明分子间有空隙C . 扫地时尘土飞扬，说明分子在做无规则运动D . 扩散现象只能在液体和气体之中发生2. （2分） (2016九上·番禺期中) 如图所示为内燃机的能量流向图，热机效率（η）等于（）A . ×100%B . ×100%C . ×100%D . ×l00%3. （2分） (2018九上·库车月考) 带正电物体靠近轻质小球，小球被吸引，换用带负电物体靠近小球，则小球（）A . 静止B . 被排斥C . 被吸引D . 可能被吸引，也可能被排斥4. （2分）如图所示的各图中，不正确的是A . 光的反射B . 力F的力臂lC . 电灯的安装D . 通电螺线管的磁极5. （2分）如图所示，一束光线斜射入容器中，并在容器中形成一光斑，这时往容器中逐渐加入水，则光斑的位置将（）A . 慢慢向左移动B . 慢慢向右移动C . 慢慢向水面移动D . 在原来位置不动6. （2分） (2018九下·北京月考) 随着人们安全意识的加强，酒驾的危害也越发引起人们的重视。
小林出于好奇设计了一种酒精气体浓度测试电路。
图中R0为定值电阻，R为酒精气敏元件，其阻值随被测气体中酒精气体浓度的变化规律如图甲所示。
小林希望随着气体中酒精气体浓度的增大，电表的示数也增大。
若电源两端的电压不变，则闭合开关S后，如图中能够实现上述功能的电路是（）A .B .C .D .7. （2分）(2017·河北) 如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（）A . 甲实验说明同名磁极相互吸引，异名磁极相互排斥B . 乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C . 丙实验说明利用磁场可以产生电流D . 丁实验说明机械能可以转化为电能8. （3分） (2016九上·东港期中) 根据表中的数据，下列判断正确的是（）一些物质的比热容J/（kg•℃）水 4.2×103铝0.88×103煤油 2.1×103干泥土0.84×103冰 2.1×103铜0.39×103A . 不同物质的比热容可能相同B . 在阳光照射下，干泥土比湿泥土升温慢C . 1kg铝的比热容是2kg铝的比热容的D . 物质的比热容与物质的状态有关9. （3分）(2020·石家庄模拟) 如图所示的电路中，电源电压恒定，R1为定值电阻，R2为滑动交阻器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2017年四川省广元市中考物理二模试卷一、选择题（每小题3分，满分30分）1．（3分）了解物理规律的发现过程，学会像科学家那样观察和思考，往往比掌握知识本身更重要，下列描述不符合史实的是（）A．牛顿发现了万有引力B．法拉第发现了电磁感应现象C．卢瑟福发现了比原子小的电子D．阿基米德发现了杠杆原理2．（3分）如图所示，将一手机悬挂在密封的玻璃瓶内，拨通该手机时能听到其发声且屏幕闪烁．现逐渐抽出玻璃瓶内的空气，发现铃声逐渐变弱直至消失但闪烁的光依然存在．则下列判断正确的是（）A．密封的玻璃瓶能阻止电磁波的传播B．声音的传播需要介质C．抽出瓶内空气后，手机停止了振动发声D．电磁波不能在真空中传播3．（3分）如图所示的四种现象中，属于光的折射形成的是（）A．桥的倒影B．海市蜃楼C．林树影D．手影游戏4．（3分）下列“物态变化”与其吸热、放热的关系正确的是（）A．霜的形成是凝固现象，要吸热B．冰化成水是熔化现象，要吸热C．寒冷冬天呼出的“白气”是汽化现象，要吸热D．用“干冰”进行人工降雨是利用“干冰”升华，要放热5．（3分）下列四幅图片（如图）中，符合安全用电的是（）A．用湿毛巾擦灯泡B．电冰箱外壳接触C．电线上晾衣服D．用金属棒将电线挑开6．（3分）乐乐同学随父亲去看杂技表演，如图所示，是他看到杂技术小强将小丽高高举起时的情景，下列说法中正确的是（）A．小强受到的重力与地面对小强的支持力是一对相互作用力B．小强受到的重力与地面对小强的支持力是一对平衡力C．小丽对小强的压力与小强对小丽的支持力是一对平衡力D．小丽受到的重力与小强对小丽的支持力是一对平衡力7．（3分）如图所示，是体能测试中掷出的实心球运动的情景，下列说法正确的是（）A．实心球离开手后继续前进，是由于受到惯性的作用B．实心球在b点时，处于平衡状态C．实心球从a点运动到c点的过程中，重力做了功D．在实心球从b点运动到c点的过程中，动能转化为重力势能8．（3分）如图所示四个图的装置可以用来演示物理现象，则下列说法错误的是（）A．图甲用来演示磁场对电流的作用，电动机是利用该原理制成的B．图乙用来演示电磁感应现象，该现象中机械能转化为电能C．图丙用来演示电流的磁效应D．图丁用来演示电磁铁的磁性强弱与电流大小的关系9．（3分）在水平桌面上有甲乙两个完全相同的烧杯，两个烧杯内分别盛满不同液体，把两个完全相同的小球分别放入甲乙烧杯内，静止时如图所示，则下列判断正确的是（）A．甲杯中的液体的密度小于乙杯中的液体的密度B．甲杯中小球受到的浮力大于乙杯中小球受到的浮力C．甲杯对水平桌面的压强大于乙杯对水平桌面的压强D．若向下按压甲杯中的小球，甲杯中液体对烧杯底的压强会减小10．（3分）如图，电源电压恒定不变，R1与R2为两个定值电阻，当闭合S1，断开S2、S3时，电流表的示数为3安，当闭合S1和S2断开S3时，电流表的示数为5安，当闭合S3断开S1和S2时，电路中的总电阻为R总，则R1与R总之比是（）A．5：2 B．3：5 C．5：2 D．2：5二、填空与作图题（每图2分，每空1分，满分20分）11．（2分）某剧组因拍摄节目需要，设计了如图所示拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动．请在图中画出照明灯的重力G示意图和杠杆所受拉力的力臂l1．12．（2分）平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图所示，水面一侧C点的人眼恰好看到它们在水中的像重合，以小鸟眼睛A点代表小鸟，以小鱼眼睛B点代表小鱼，请画出小鸟在水中像的位置以及人眼看到小鱼的光路图．（保留作图痕迹）13．（2分）随着科技的发展，风能逐渐得到了广泛的应用，风能属于（选填“可”或“不可”）再生能源，太阳能电池是将太阳能转化为能．14．（3分）2013年6月我国自主设计的“神舟十号”与“天宫一号”实验安全对接，携手遨游太空，并进行了航天员太空授课，如图是，王亚平在太空中授课时，用圆环和水制作的水球相当于镜，通过它可以观察到她成倒立的像，当她将水球远离自己时，所成像的大小将（选填“变大”、“不变”或“变小”）．飞船完成任务后，返回舱穿越大气层的过程中温度升高，这是通过（选填“热传递”或“做功”）的方式使其内能增加．15．（2分）如图所示，是A、B两种燃料完全燃烧释放的热量Q与其质量m的关系图，从图中可看出A燃料的热值B燃料的热值（选填：“大于”、“小于”或“等于”）．在标准大气压下，若一定质量的B燃料完全燃烧释放的热量为4.9×106J，其中有60%的热量被质量为10kg、初始温度为38℃的水吸收（c水=4.2×l03J/（kg•℃），则水的温度将升高℃．16．（2分）如图所示，是小明家的电动自行车，但很多人说骑这种车在刮风时不安全．这是由于刮风时，雨棚的形状导致下表面风速比上表面风速，从而使雨棚的下表面受到空气压强比上表面大．小明还发现电动车的座垫坐上去舒服，这是因为座垫做得比较宽大，这有助于减小．17．（2分）如图所示，杠杆调平衡后，在A处挂3个钩码，要想杠杆继续平衡，则需在B处挂个钩码．杠杆在水平位置平衡后，两侧各去掉一个钩码，则杠杆的端将上升．（每个钩码的质量都相同）18．（2分）如图所示，把一木块放入水中，静止时木块有的体积浸入水中，木块的密度为kg/m3；如果把该木块放入密度为0.8×103kg/m3的酒精中，m 静止时，如图所示，那么该木块在两种情况下排开液体的质量为m排水（选填“＞”、“=”、“＜”）排酒精19．（3分）如图所示是探究小组在科技节上设计的保温箱的原理图，图中温控开关S可根据温度高低实现自动通断，从而使保温箱的加热当和保温档及时切换，已知两段电热丝的阻值均为R且恒定不变，电源电压恒为24V．（1）保温箱的外壳要选用导热性能（选填“好”或“差”）的材料制作．（2）当保温箱内温度较低时，温控开关将会（选填“闭合”或“断开”）；若保温箱的保温功率为12W，则阻值R=Ω三、实验探究题（共24分）20．（4分）如图所示，小丽同学在进行“探究平面镜成像特点”的实验时，将玻璃板竖直放在水平桌面上，再取两段相同的蜡烛A和B竖直地放于玻璃板前后，在此实验中：（1）如果有5mm厚和2mm厚的两块玻璃板，应选择mm厚的玻璃板做实验，用两段相同的蜡烛是为了比较像与物的关系．（2）小丽同学将光屏放在蜡烛B的位置上．发现光屏上（选填“能”或“不能”）承接到蜡烛A的像．若向左移动玻璃板，蜡烛A的像将移动．（选填“向左”、“向右”或“不”）21．（3分）如图是某固体熔化时温度随时间变化的图象，（1）根据图象可知，该物质属于（晶体/非晶体），在B点时的内能（大于/小于/等于）在C点时的内能，理由是；（2）根据图中坐标信息可知，该物质在AB 段和CD段的比热容分别为c1、c2，则c1：c2=．22．（6分）如图所示，在“探究滑动摩擦力的大小与哪些因素有关”的实验中，重为120N的物块在30N的水平拉力作用下向右作匀速直线运动，物体受到的摩擦力是N；若增大拉力使物块运动速度加快，所受摩擦力（选填“增大”、“减小”或“不变”）；若在物块上再加一重物，仍使其在水平面上匀速运动，摩擦力将（选填“增大”、“减小”或“不变”）．23．（3分）小明同学用一个弹簧测力计、一个金属块、两个相同的烧杯（分别装有一定量的水和煤油），对浸在液体中的物体所受的浮力进行了探究．如图表示探究过程及有关数据．（1）分析图B、C、D，说明浮力大小跟有关；（2）分析图，说明浮力的大小跟液体密度有关；（3）物体完全浸没在煤油中所受浮力是N．24．（8分）在“测量小灯泡电功率”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，所用滑动变阻器的最大阻值40Ω．（1）请用笔画线代替导线在图甲中完成实物电路的连接（要求滑片P向C端滑动时，变阻器电阻变小）；（2）同学们进行试触时，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中发生的故障可能是（选填“小灯泡断路”、“小灯泡短路”或“滑动变阻器处断路”）；（3）某次实验中，同学们看到电压表示数为 1.8V，要使灯泡L正常发光应向（选填“A”或“B”）端移动滑片，同时视线应注意观察（选填“电流表”或“电压表”）示数，当灯正常发光时，电流表示数如图乙所示，示数为A，则小灯泡的额定功率是W．四、解答题（共2小题，满分16分）25．（8分）如图甲所示是小型建筑工地上使用的“罐笼式”提升机，用它能将放在罐笼A中的建筑材料提升到高处．罐笼的底面积是1.6m2，已知被提升的建筑材料重为2800N，拉力F将它以0.5m/s的速度匀速提升到10m的高度．拉力做的功W随时间t的变化图象如图乙所示．不计动滑轮及钢丝绳的重、摩擦．求：（1）拉力F大小是多少？（2）当装有建筑材料的罐笼静止在水平地面上时，对地面的压强是多少？（3）提升机在提升建筑材料时的机械效率是多少？26．（8分）如图所示电路，电源电压恒定，滑动变阻器R1的最大阻值为10Ω，灯泡L是标有“6V 6W”字样（其电阻不随温度变化），当S1、S2均闭合时且滑片P 滑到滑动变阻器的最右端时，此时灯泡正常发光．（1）求灯泡的电阻和此时通过R1的电流；（2）当S1、S2均断开且滑片P置于滑动变阻器的中点时，电流表的示数为0.4A，求电阻R2的阻值和整个电路消耗的最小电功率．2017年四川省广元市中考物理二模试卷参考答案与试题解析一、选择题（每小题3分，满分30分）1．（3分）了解物理规律的发现过程，学会像科学家那样观察和思考，往往比掌握知识本身更重要，下列描述不符合史实的是（）A．牛顿发现了万有引力B．法拉第发现了电磁感应现象C．卢瑟福发现了比原子小的电子D．阿基米德发现了杠杆原理【解答】解：A、牛顿是伟大的物理学家，发现了著名的牛顿三大定律及万有引力定律．故A正确；B、在奥斯特发现电生磁现象的基础上，法拉第最早发现了磁生电现象﹣﹣电磁感应现象．故B正确；C、汤姆孙发现了电子，提出了原子的枣糕式模型，卢瑟福提出了原子核式结构模型．故C不正确；D、杠杆原理，也就是杠杆的平衡条件，是阿基米德最早发现的．故D正确．故选C．2．（3分）如图所示，将一手机悬挂在密封的玻璃瓶内，拨通该手机时能听到其发声且屏幕闪烁．现逐渐抽出玻璃瓶内的空气，发现铃声逐渐变弱直至消失但闪烁的光依然存在．则下列判断正确的是（）A．密封的玻璃瓶能阻止电磁波的传播B．声音的传播需要介质C．抽出瓶内空气后，手机停止了振动发声D．电磁波不能在真空中传播【解答】解：（1）现将一只手机悬挂在密封的玻璃罩内，拨通手机发现手机发出铃声和闪烁的光，说明声音和电磁波都能在密封的容器中传播，故A、D错误；（2）逐渐抽出玻璃罩内的空气，发现铃声逐渐变弱直至消失而闪烁的光依然存在，说明空气介质在减少时，声音变小到消失，充分说明声音的传播需要介质，真空不能传播声音；而闪烁的光依然存在，手机仍在振动，说明电磁波的传播不需要空气，在真空中仍然能够传递给手机，使手机发光．故B正确，C错误．故选B．3．（3分）如图所示的四种现象中，属于光的折射形成的是（）A．桥的倒影B．海市蜃楼C．林树影D．手影游戏【解答】解：A、桥倒影属于平面镜成像，平面镜成像是由于光的反射形成的，故A错误；B、海市蜃楼属于光的折射现象，故B正确；C、林中的树影是光沿直线传播形成的，故C错误；D、手影是光沿直线传播形成的，故D错误．故选：B．4．（3分）下列“物态变化”与其吸热、放热的关系正确的是（）A．霜的形成是凝固现象，要吸热B．冰化成水是熔化现象，要吸热C．寒冷冬天呼出的“白气”是汽化现象，要吸热D．用“干冰”进行人工降雨是利用“干冰”升华，要放热【解答】解：A、霜是空气中的水蒸气遇冷凝华形成的冰晶，此过程放出热量．此选项错误；B、冰化成水，由固态变为液态，是熔化现象，此过程吸收热量．此选项正确；C、“白气”是口中呼出的气流中的水蒸气遇到温度较低的空气液化形成的小水滴，此过程放出热量．此选项错误；D、干冰是固态二氧化碳，在常温常压下干冰极易由固态直接升华成为气态，同时吸收大量的热．此选项错误．故选B．5．（3分）下列四幅图片（如图）中，符合安全用电的是（）A．用湿毛巾擦灯泡B．电冰箱外壳接触C．电线上晾衣服D．用金属棒将电线挑开【解答】解：A、因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，所以这种做法是不正确的，故A选项不符合安全用电要求；B、用电器的外壳接地，以防人触电，所以B选项符合安全用电要求；C、湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，所以C选项也不符合安全用电要求；D、当发现有人触电时，应该用绝缘体使人和电源分开，而木棍是绝缘体，所以用金属棒使人和电源分开不符合安全用电原则，故D选项错误．故选B．6．（3分）乐乐同学随父亲去看杂技表演，如图所示，是他看到杂技术小强将小丽高高举起时的情景，下列说法中正确的是（）A．小强受到的重力与地面对小强的支持力是一对相互作用力B．小强受到的重力与地面对小强的支持力是一对平衡力C．小丽对小强的压力与小强对小丽的支持力是一对平衡力D．小丽受到的重力与小强对小丽的支持力是一对平衡力【解答】解：AB、小强受到的重力与地面对小强的支持力大小并不相等，不是一对平衡力，因为地面对小强的支持力等于两人的重力之和，故AB错误；C、小丽对小强的压力与小强对小丽的支持力，作用在不同的物体上，不是一对平衡力，故C错误；D、小丽受到的重力与小强对小丽的支持力，大小相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力，故D正确．故选D．7．（3分）如图所示，是体能测试中掷出的实心球运动的情景，下列说法正确的是（）A．实心球离开手后继续前进，是由于受到惯性的作用B．实心球在b点时，处于平衡状态C．实心球从a点运动到c点的过程中，重力做了功D．在实心球从b点运动到c点的过程中，动能转化为重力势能【解答】解：A、实心球离开手后继续前进，是由于球具有惯性，而不能说是受到惯性的作用，因为惯性不是力，故A错误；B、实心球在b点时，不是静止也不是匀速直线运动，所以不是处于平衡状态，故B错误；C、实心球从a点运动到c点的过程中，实心球在重力的方向上通过了一定的距离，所以重力做了功，故C正确；D、在实心球从b点运动到c点的过程中，高度降低、速度增大，重力势能转化为动能，故D错误．故选C．8．（3分）如图所示四个图的装置可以用来演示物理现象，则下列说法错误的是（）A．图甲用来演示磁场对电流的作用，电动机是利用该原理制成的B．图乙用来演示电磁感应现象，该现象中机械能转化为电能C．图丙用来演示电流的磁效应D．图丁用来演示电磁铁的磁性强弱与电流大小的关系【解答】解：A、甲图中开关闭合后，导体棒内通以电流，则导体在磁场力的作用下发生运动，故演示的为磁场对电流的作用，电动机是利用该原理制成的，故A正确；B、乙图中导体棒ab在磁场中做切割磁感线运动时，电流表中会产生感应电流，故演示的为电磁感应，该现象中机械能转化为电能，故B正确；C、放在小磁针上方的导线中有电流通过时，小磁针会发生偏转，说明通电导体周围产生了磁场，即演示了电流的磁效应，故C正确；D、通电后串联的两绕有线圈的铁钉都可吸引小铁钉，但左边吸引的个数要多，说明通电螺线管的磁极强弱与线圈匝数有关，故D错误．故选D．9．（3分）在水平桌面上有甲乙两个完全相同的烧杯，两个烧杯内分别盛满不同液体，把两个完全相同的小球分别放入甲乙烧杯内，静止时如图所示，则下列判断正确的是（）A．甲杯中的液体的密度小于乙杯中的液体的密度B．甲杯中小球受到的浮力大于乙杯中小球受到的浮力C．甲杯对水平桌面的压强大于乙杯对水平桌面的压强D．若向下按压甲杯中的小球，甲杯中液体对烧杯底的压强会减小【解答】解：A、由图可知，小球在甲中漂浮，则ρ球＜ρ甲，在乙中悬浮，则ρ球=ρ乙，故ρ甲＞ρ乙，故A错误；B、由图可知，小球在甲中漂浮，则F浮甲=G，在乙中悬浮，则F浮乙=G，故F浮甲=F 浮乙，故B错误；C、烧杯对桌面的压力等于烧杯、烧杯内液体和小球的总重力，由图知，甲烧杯内液体的体积大于乙烧杯内的体积，又知ρ甲＞ρ乙，根据ρ=和G=mg可知甲烧杯内的额重力大于乙烧杯内的重力，两烧杯、两小球的重力均相等，则重力相等，故甲杯对水平桌面的压力大于乙杯对水平桌面的压力，烧杯的底面积相等，根据p=可知，甲杯对水平桌面的压强大于乙杯对水平桌面的压强．故C正确；D、因为甲杯中盛满液体，若向下按压甲杯中的小球，甲杯中液体的深度不变，密度不变，根据p=ρgh可知，甲杯中液体对烧杯底的压强不变．故D错误．液故选C．10．（3分）如图，电源电压恒定不变，R1与R2为两个定值电阻，当闭合S1，断开S2、S3时，电流表的示数为3安，当闭合S1和S2断开S3时，电流表的示数为5安，当闭合S3断开S1和S2时，电路中的总电阻为R总，则R1与R总之比是（）A．5：2 B．3：5 C．5：2 D．2：5【解答】解：（1）当闭合S1，断开S2、S3时，电路为R1的简单电路，电流表测通过R1的电流；当闭合S1和S2断开S3时，两电阻并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，因并联电路中干路电流等于各支路电流之和，所以，两只路的电流之比：===，因并联电路中各支路两端的电压相等，所以，由I=可得，两电阻的阻值之比：===；（2）当闭合S3断开S1和S2时，两电阻串联，因串联电路中总电阻等于各分电阻之和，所以，===．故选D．二、填空与作图题（每图2分，每空1分，满分20分）11．（2分）某剧组因拍摄节目需要，设计了如图所示拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动．请在图中画出照明灯的重力G示意图和杠杆所受拉力的力臂l1．【解答】解：过灯泡重心作竖直向下的力，用字母G表示；过支点O作垂直于动力作用线的垂线段，即动力臂L1．如图所示：12．（2分）平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图所示，水面一侧C点的人眼恰好看到它们在水中的像重合，以小鸟眼睛A点代表小鸟，以小鱼眼睛B点代表小鱼，请画出小鸟在水中像的位置以及人眼看到小鱼的光路图．（保留作图痕迹）【解答】解：（1）找出小鸟关于水面的对称点A′，便为小鸟的像位置．连接A′C，与水面交于点O，连接AO即为入射光线，OC为反射光线；（2）看到水中的鱼与飞在天空中的小鸟在水中的像重合，说明小鸟和小鱼处光线的入射点都在O点，连接BO即为入射光线，OC为折射光线，逆着折射光线看上去，看到了水中的鱼与飞在天空中的小鸟在一条直线上．如图所示：13．（2分）随着科技的发展，风能逐渐得到了广泛的应用，风能属于可（选填“可”或“不可”）再生能源，太阳能电池是将太阳能转化为电能．【解答】解：对于风能是可以再生的，故它是可再生能源．太阳能电池消耗太阳能，把太阳能转化为电能，故是将太阳能转化为电能的装置．故答案为：可；电．14．（3分）2013年6月我国自主设计的“神舟十号”与“天宫一号”实验安全对接，携手遨游太空，并进行了航天员太空授课，如图是，王亚平在太空中授课时，用圆环和水制作的水球相当于凸透镜，通过它可以观察到她成倒立的像，当她将水球远离自己时，所成像的大小将变小（选填“变大”、“不变”或“变小”）．飞船完成任务后，返回舱穿越大气层的过程中温度升高，这是通过做功（选填“热传递”或“做功”）的方式使其内能增加．【解答】解：（1）从图中可以看到水球使王亚平成倒立、缩小的像，这个水球相当于凸透镜，根据凸透镜成像规律，王亚平距离水球越远所成的像越小．（2）飞船完成任务后，返回舱穿越大气层的过程中，飞船和大气摩擦生热，飞船表面温度升高，这是通过做功的方式使其内能增加的．故答案为：凸透；变小；做功．15．（2分）如图所示，是A、B两种燃料完全燃烧释放的热量Q与其质量m的关系图，从图中可看出A燃料的热值小于B燃料的热值（选填：“大于”、“小于”或“等于”）．在标准大气压下，若一定质量的B燃料完全燃烧释放的热量为4.9×106J，其中有60%的热量被质量为10kg、初始温度为38℃的水吸收（c水=4.2×l03J/（kg•℃），则水的温度将升高62℃．【解答】解：（1）取相同质量m0，由图可知，Q B＞Q A由Q=mq，可得q=，则q B＞q A．（2）水吸收的热量：Q吸=Q放η=4.9×106J×60%=2.94×106J；=cm△t，可得，由Q吸水升高的温度：△t===70℃，水的末温t=t0+△t=38℃+70℃=108℃，在一标准大气压下水的沸点是100℃，水的温度升高到100℃，温度不再变化，因此水的温度将升高100℃﹣38℃=62℃．故答案为：小于；62．16．（2分）如图所示，是小明家的电动自行车，但很多人说骑这种车在刮风时不安全．这是由于刮风时，雨棚的形状导致下表面风速比上表面风速慢，从而使雨棚的下表面受到空气压强比上表面大．小明还发现电动车的座垫坐上去舒服，这是因为座垫做得比较宽大，这有助于减小压强．【解答】解：如图所示电动自行车，当刮风时，雨棚的形状导致下表面风速比上表面风速慢，从而使雨棚的下表面受到空气压强比上表面大，使得车比较容易翻到．小明还发现电动车的座垫坐上去舒服，这是因为座垫做得比较宽大，这是通过增加接触面积的方法减小压强．故答案为：慢；压强．17．（2分）如图所示，杠杆调平衡后，在A处挂3个钩码，要想杠杆继续平衡，则需在B处挂5个钩码．杠杆在水平位置平衡后，两侧各去掉一个钩码，则杠杆的左端将上升．（每个钩码的质量都相同）【解答】解：解：（1）由题意可知，杠杆在水平位置平衡，设一个钩码的重力为G，一个格为L，由杠杆平衡条件可知，3G×5L=nG×3L，解得：n=5；所以在杠杆右边B处应挂5个够码．（2）如果A、B两处各去掉一个钩码，左边：2G×5L=10GL，右边：4G×3L=12GL，所以左端小于右端，右端下降，左端将上升．故答案为：5；左．18．（2分）如图所示，把一木块放入水中，静止时木块有的体积浸入水中，木块的密度为0.6×103kg/m3；如果把该木块放入密度为0.8×103kg/m3的酒精=m 中，静止时，如图所示，那么该木块在两种情况下排开液体的质量为m排水（选填“＞”、“=”、“＜”）排酒精【解答】解：（1）由于木块漂浮=G所以F浮ρ水g×v木=ρ木gv木ρ木=ρ水=×103kg/m3=0.6×103kg/m3；（2）根据图示可知，木块在水中和在酒精中都处于漂浮状态，浮力等于重力；重力不变，浮力不变，即浮力相同，排开液体的重力相同，排开液体的质量相同．故答案为：0.6×103；=．19．（3分）如图所示是探究小组在科技节上设计的保温箱的原理图，图中温控开关S可根据温度高低实现自动通断，从而使保温箱的加热当和保温档及时切换，已知两段电热丝的阻值均为R且恒定不变，电源电压恒为24V．（1）保温箱的外壳要选用导热性能差（选填“好”或“差”）的材料制作．（2）当保温箱内温度较低时，温控开关将会闭合（选填“闭合”或“断开”）；若保温箱的保温功率为12W，则阻值R=24Ω。
