低压补偿使用维护说明书
JKWNA-9低压无功补偿控制器使用说明书(2015总线版、.

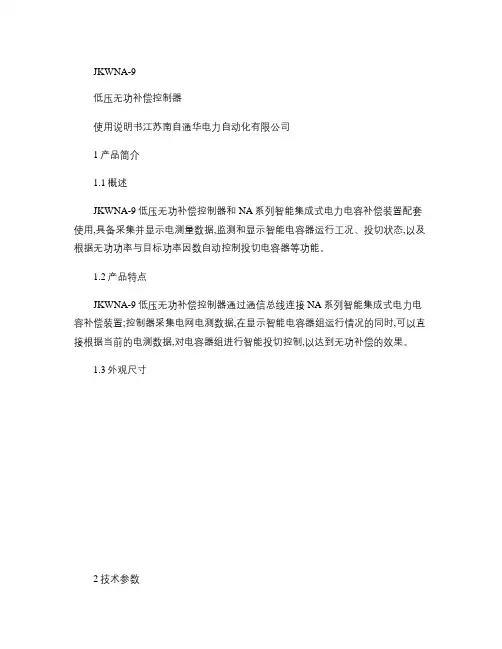

JKWNA-9低压无功补偿控制器使用说明书江苏南自通华电力自动化有限公司1产品简介1.1概述JKWNA-9低压无功补偿控制器和NA系列智能集成式电力电容补偿装置配套使用,具备采集并显示电测量数据,监测和显示智能电容器运行工况、投切状态,以及根据无功功率与目标功率因数自动控制投切电容器等功能。
1.2产品特点JKWNA-9低压无功补偿控制器通过通信总线连接NA系列智能集成式电力电容补偿装置;控制器采集电网电测数据,在显示智能电容器组运行情况的同时,可以直接根据当前的电测数据,对电容器组进行智能投切控制,以达到无功补偿的效果。
1.3外观尺寸2技术参数显示分辨率128×64,显示12点阵汉字输入测量RJ45方式接入智能电容器网络电源工作范围AC380V±30%功耗≤2W工作条件-10~55℃,相对湿度≤93%无腐蚀气体场所,海拔≤2000m 隔离耐压电源>2500V绝缘电阻≥2MΩ尺寸面框尺寸:120mm×120mm开孔尺寸:3使用说明JKWNA-9低压无功补偿控制器面板由产品名称及公司信息、液晶显示屏、操作按键组成。
下面对液晶显示屏显示内容和主要功能作简单说明:3.1主菜单液晶屏第1行从左到右依次显示:联网电容器数量、当前投切控制方式(自控/手控和软件版本号;当前所有联网电容器的投切状态以图形的方式直观显示在液晶屏上,同时显示投入到电网中总的补偿容量,显示界面如下:注:表示分补表示共补表示投入表示切除当前电容柜补偿电流界面如下:3.2运行工况显示开关故障、过压保护、过流保护、过温保护、过谐波保护的电容器信息。
使用和切换界面查看各种保护与故障,按键返回主菜单。
3.3设置参数设置参数CT变比(比值:0000目标功率因数:0.99无功算法时间:040设置现场的电流互感器变比,无功控制的目标功率因数和无功算法时间。
和切换参数数字的修改焦点,切换当前焦点的数字大小,进入参数修改“确认/取消”界面,进入参数修改“确认/取消”界面后,和切换“确认/取消”按钮,确定当前的按钮。
人民电器 JKG2B、JKW5B低压无功补偿控制器 使用说明书
JKW(G)系列无功功率自动补偿控制器符合标准：J B9663-2013一、简介JKW(G)系列无功功率自动补偿控制器，以控制物理量不同分JKG与JKW两种，适用于低压配电系统电容器补偿装置的自动调节(以下简称控制器)，使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压值量，从而提高了经济效益与社会效益。
产品符合:JB/T9663-2013 标准。
二、型号含义JK W 5 C-12 F / AC220V工作电压(取样电压)无:配接触器 静态 ;F: 配复合开关 动态回路数: 4,6,8,10,12共补设计序号 5: 普通款;6: 升级款;面板尺寸: 113*113mm无功功率补偿控制器JK G 2 B-12 F无: 配接触器 静态，F配复合开关 动态控制回路数: 4,6,8,10,12;B: 共补;产品电源电压 2: AC220V; 5: AC380V;产品面板尺寸: 162*102mm;无功功率补偿控制器三、功能特点1、以无功功率计算投切电容容量、补偿精度高。
2、功率因数测量精度高，显示范围宽。
3、初始相位预置(软件调节同名端或电流信号极性)。
4、具有功率因数与无功功率两种控制模式。
5、人机界面友好操作方便。
6、各种控制参数全数字可调节直观使用方便。
7、具有自动运行与手动运行两种工作方式。
8、具有过电压和欠电压保护功能。
9、具有掉电保护功能数据不丢失。
10、电流信号输入阻抗≤0.01Ω。
四、使用条件1、海拔高度不高于2500米。
2、环境温度-25℃～+50℃。
3、空气湿度在40℃时不超过50%，20℃时不超过90%。
4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
5、安装地点无剧烈震动。
五、技术数据额定工作电压：AC220V或380V50Hz额定工作电流：AC0-5A50Hz输出触点容量：AC220V5A50Hz显示功率因数：滞后0.01-超前0.01测量无功功率：0-9999Kvar欠压保护值：300V控制方式：自动寻优/循环投切灵敏度：JKW为100mA/JKG为300mA防护等级：外壳IP40六、控制器有2种工作模式，任何时刻控制器只能工作在以下一种模式功率因数控制模式的特点:本控制器在出厂前已将工作模式调整在功率因数控制模式下，所有参数已按最合理的方式预置，用户只要接线正确就能正常工作，无须任何操作。
DC52低压线路末端电压补偿装置说明书-V2.0
目录一、安全使用 (2)二、产品概述 (2)三、产品图片说明 (2)四、产品型号说明 (3)五、工作原理 (3)六、产品主要技术参数 (4)七、安装操作说明 (5)八、安装注意事项 (7)一、安全使用在安装、保养和使用我公司低压线路末端电压补偿装置时，请仔细阅读这些说明内容并谨慎操作，以便能够充分利用产品的功能，延长设备的使用寿命。
对因使用不当造成的损失，本公司不承担责任。
1.请勿撞击。
2.电源线的规格应满足用电负荷的要求。
3.在维护设备之前，请把开关全部断开。
4.设备正常运行期间，如果外壳没有可靠接地，设备外壳可能带电，请勿触摸设备外壳金属部分，否则有触电危险。
二、产品概述DC-52系列低压线路末端电压补偿装置是针对农网基础薄弱、供电半径大、负荷不稳定的现状，通过电容装置改善电能质量降低线损，再采用电压补偿装置提升线路末端电压。
产品通过对线路电压的检测自动调节电压补偿模块的补偿电压，从而实现线路末端电压提升及稳压的功能。
能保证供电质量，提高电压合格率，并且输出为正弦波，无谐波干扰，输出效率高，可长期连续工作，能承受短时间超载，过载能力强，适用负载广泛，可与各类设备配合运行，适合在大中功率场合下应用。
该产品的推出，为电压偏低，供电质量不稳定的低压配电电网提供了一个经济，便捷的解决方案，既为电力部门节省了大量的人力、物力，又向用户提供了稳定可靠的电源，从而大大减少了农网改造的投资。
DC-52系列低压线路末端电压补偿装置具有电压提升效果好、装置体积小、功耗低、安装维护方便、使用寿命长、保护功能强、可靠性高等特点，并能够直接有效地解决农村电网中末端电压过低的问题，保障居民正常供电，是解决农网低压线路长距离送电低电压问题的理想装置。
三、产品图片说明设备安装示意图设备现场图片四、产品型号说明五、工作原理 如下图是整个装置的原理图框图，电压补偿模块串联在线路中，当电压补偿控制器检测到输入电压U1低于电压合格率时，控制电压补偿模块，根据实际输入电压的数值切入相应的抬升电压，使U2输出电压满足负载正常工作，并且无功补偿器自动工作，用以补偿线路上的感性无功，降低因无功电流造成的线路损耗及压降。
低压无功功率自动补偿控制器说明书(第一版)
低压无功功率自动补偿控制器说明书(第一版) 低压无功功率自动补偿控制器说明书(第一版)1.引言1.1 目的本说明书旨在向用户提供关于低压无功功率自动补偿控制器的详细信息和操作指南，以便正确安装、操作和维护该设备。
1.2 读者对象本说明书适用于所有使用低压无功功率自动补偿控制器的用户和维护人员。
2.产品介绍2.1 产品概述低压无功功率自动补偿控制器是一种用于电力系统中改善功率因素和提高电能利用率的设备。
该控制器能自动监测电网中的无功功率并进行实时的自动补偿调节，以确保电网的功率因数维持在合适的范围内。
2.2 主要特性- 支持多种无功功率补偿控制策略，如功率因数控制、容性补偿控制等；- 具备高精度的电能计量功能；- 支持通信接口，可与其他智能设备进行联动或远程监控；- 具备完备的保护功能，如过电流、过压、短路等保护；- 显示界面简洁直观，操作方便。
3.安装与连接3.1 安装环境要求为确保低压无功功率自动补偿控制器的正常工作，应满足以下环境要求：- 温度范围：-10℃至50℃；- 相对湿度：不超过90%（非凝结状态）；- 空气质量：无腐蚀性气体。
3.2 接线与连接请按照以下步骤进行接线与连接：1.打开控制器的接线盒，并仔细检查电气元件及接线端子的状态；2.根据设备的电气原理图，将电源线、电流传感器、电压传感器等连接至相应的接线端子；3.固定好所有接线，并检查接线是否牢固可靠；4.接通电源，进行线路测试，并确认控制器是否正常工作。
4.操作与设置4.1 控制器启动与关闭4.1.1 启动流程1.接通控制器的电源；2.若控制器具备人机界面，根据显示屏上的提示操作启动过程；3.若控制器无人机界面，根据说明书中的指示调节相应的参数并接通电源。
4.1.2 关闭流程1.停止控制器的运行；2.切断控制器的电源。
4.2 参数设置4.2.1 功率因数设定根据实际需求，设定控制器应维持的功率因数值。
可根据系统的负载情况，进行调整以达到最佳计算效果。
英博电气低压滤波补偿安装使用维护指南

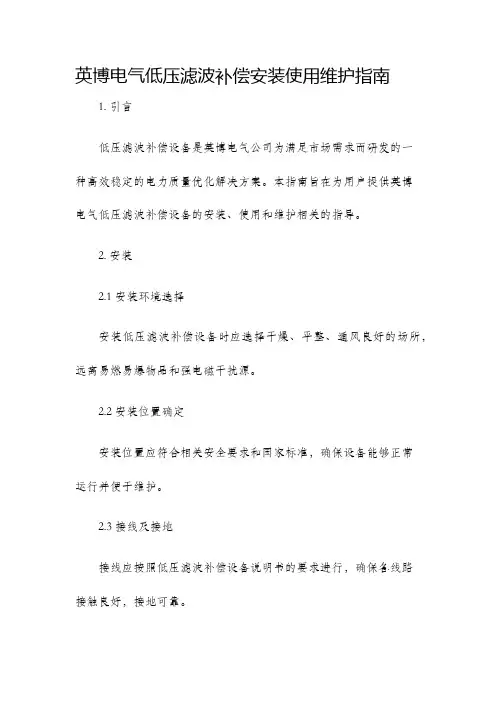

英博电气低压滤波补偿安装使用维护指南1. 引言低压滤波补偿设备是英博电气公司为满足市场需求而研发的一种高效稳定的电力质量优化解决方案。
本指南旨在为用户提供英博电气低压滤波补偿设备的安装、使用和维护相关的指导。
2. 安装2.1 安装环境选择安装低压滤波补偿设备时应选择干燥、平整、通风良好的场所，远离易燃易爆物品和强电磁干扰源。
2.2 安装位置确定安装位置应符合相关安全要求和国家标准，确保设备能够正常运行并便于维护。
2.3 接线及接地接线应按照低压滤波补偿设备说明书的要求进行，确保各线路接触良好，接地可靠。
3. 使用3.1 设备启动与关机按照设备说明书的要求对低压滤波补偿设备进行启动和关机操作，避免滥用或错误操作导致设备损坏。
3.2 参数设置与监测根据使用需求，对低压滤波补偿设备进行参数设置，监测设备的运行情况，确保设备在正常工作范围内运行。
3.3 故障处理根据设备故障代码和说明书，对低压滤波补偿设备的故障进行正确判断和处理，修复故障，确保设备正常运行。
4. 维护4.1 定期检查定期检查低压滤波补偿设备的运行状态、连接线路和接地情况，确保设备正常运行。
4.2 清洁保养定期对低压滤波补偿设备进行清洁保养，清除设备表面的灰尘和污垢，确保设备散热良好。
4.3 更换零部件根据设备说明书的要求和实际情况，及时更换低压滤波补偿设备的易损零部件，确保设备的正常运行。
5. 安全注意事项5.1 非专业人员禁止操作未经培训的人员不得擅自操作低压滤波补偿设备，以免发生意外事故。
5.2 避免过载使用在使用低压滤波补偿设备时，应避免过载使用，以免损坏设备或导致安全隐患。
5.3 防止潮湿环境低压滤波补偿设备应远离潮湿环境，避免设备受潮而影响正常使用。
5.4 不得私自改装未经授权的任何改装行为将导致低压滤波补偿设备的保修失效，且可能引起设备故障或安全事故。
6. 结论本指南详细介绍了英博电气低压滤波补偿设备的安装、使用和维护相关的指导，旨在帮助用户正确操作和维护设备，确保设备的正常运行和使用寿命。
低压无功补偿控制器说明书
低压无功补偿控制器说明书摘要：I.控制器概述A.产品简介B.执行标准C.用途和范围D.产品型号规格II.主要技术参数指标A.运行环境B.系统平台C.模拟量（6 路：3 电压、3 电流）D.开关量（8 路）E.频率F.补偿容量III.控制器的功能A.实时监测B.数据采集C.无功补偿D.谐波分析E.故障报警F.配电综合监测IV.安装与维护A.安装要求B.接线方式C.调试方法D.维护保养V.控制器操作说明A.开关机操作B.参数设置C.数据查看D.报警处理VI.注意事项A.使用注意事项B.安全注意事项正文：低压无功补偿控制器说明书I.控制器概述低压无功补偿控制器是一款用于配电网中的新型设备，具有实时监测、数据采集、无功补偿、谐波分析、故障报警和配电综合监测等功能。
该控制器采用32 位arm 为核心，可广泛应用于0.4kv、三相四线制配电网的综合监测及无功补偿控制。
A.产品简介低压无功补偿控制器集实时数据采集、通讯、无功补偿、谐波分析、故障报警、配电综合监测等功能于一体，为配电网的稳定运行提供有效保障。
B.执行标准本控制器遵循相关国家标准和行业标准进行设计和生产。
C.用途和范围适用于0.4kv、三相四线制配电网的综合监测及无功补偿控制。
D.产品型号规格根据不同需求，提供多种型号和规格的控制器供用户选择。
II.主要技术参数指标A.运行环境控制器能在-25～55 的环境温度下正常工作，适应79.5kpa～106kpa 的大气压力和2000 米的海拔高度。
相对湿度为5%～95%。
B.系统平台控制器采用32 位arm 处理器，具有较高的稳定性和可靠性。
C.模拟量（6 路：3 电压、3 电流）控制器能同时测量3 路电压和3 路电流，实时监测电网运行状态。
D.开关量（8 路）控制器具有8 路开关量输入，用于监测各种报警信号。
E.频率控制器能实时监测电网频率，确保电网稳定运行。
F.补偿容量根据用户需求，提供多种补偿容量供选择。
苏容电气 SRJKF-32 低压智能无功补偿控制器使用说明书
苏容电气SRJKF-32低压智能无功补偿控制器（USB）产品使用说明书苏州工业园区苏容电气有限公司2022年3月引言诚挚的感谢您选用了苏容电气的产品。
请您在安装使用本产品之前详细的阅读本手册，以免造成误操作,这将为您节约宝贵的时间。
由于产品升级、版本更新，本手册所述内容以实物为准。
如有错误、遗漏等不当之处，敬请各位用户谅解。
版权声明本手册版权属于苏州工业园区苏容电气有限公司，任何人未经我公司书面同意复制本手册将承担法律责任。
安全操作警告只有熟悉该机操作手册的专业技术人员才允许安装、运行或检修本机。
本机的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。
电源输入、CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。
在检修、安装和调换本机时，必须确保断开电源和短接CT二次侧回路。
在带电采集、设置数据时，无论何种情况下都不得接触带电部分。
一、产品概述本产品符合《JB/T9663-2013》和《DL/T597-1996》标准。
是低压配电系统无功功率补偿的专用控制器，可与各型号低压配电电容配套使用。
本产品采用国内外先进技术，具有外形合理美观，功能完善，运行稳定可靠，补偿精度高等优点。
二、使用条件海拔高度≤2000米环境温度－20℃～+60℃相对湿度20%～90%（在40℃时）大气压力79.5Kpa～106KPa周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气体，无环境条件导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。
三、产品外形及安装尺寸外形尺寸：144mm×144mm安装开孔尺寸：138mm×138mm厚度：100mm四、技术参数4.1基本参数电源电压AC220V±20%电源频率50Hz±5%取样电压AC220V±20%（接入Ua、Ub、Uc、Un）取样电流0～5A整机功耗12W控制输出接点RJ45灵敏度10mA4.2测量精度电压±0.5%电流±0.5%有功功率±1.0%无功功率±1.0%频率±0.1%功率因数±1.0%4.3控制参数参数参数范围默认值注释控制模式本机功率因数本机功率因数控制方式（不建议更改）电压电流采样*IabcUabc～IaUa IabcUbac电压电流采样模式（可更改）电流变比CT0000/5～9999/50600/5与互感器变比一致（可更改）电压变比PT0000/5～9999/9990400/400电压变比（可更改）A项电流极性*IA＜＜＜IaIA＞＞＞IaIA＜＜＜Ia A电流方向（可更改）B项电流极性*IB＜＜＜IbIB＞＞＞IbIB＜＜＜Ib B电流方向（可更改）C项电流极性*IC＜＜＜IcIC＞＞＞IcIC＜＜＜Ic C电流方向（可更改）电压过压门限0%～999%120%电压过压范围值（可更改）电压欠压门限0%～999%080%电压欠压范围值（可更改）电流起始灵敏度*005mA～999mA005mA实际电流低于此设置值时，控制器不识别（可更改）电压回差00．0V～99.9V 5V电压欠压、过压的±值（可更改）电压谐波保护000%-999%020%谐波电压门限（可更改）电流谐波保护000%-999%030%谐波电流门限（可更改）谐波过流门限0000A～9999A0200A谐波总含量门限（可更改）投功率因数滞后0.00～超前1.999滞后0.920L功率因数投入门限（可更改）切功率因数滞后0.00～超前1.999滞后0.980L功率因数切除门限（可更改）投入等待延迟0s～99s15s投入等待时间（可更改）切除等待延迟0s～99s15s切除等待时间（可更改）避让涌流等待*000mS～999mS060mS手动界面退出时间000s～999s 060s手动投入界面退出时间（可更改）循环投切间隔0000s～9999s3600s循环投切间隔（可更改）电容放电时间000s～999s 030s电容器切除后本体的放电时间（可更改）保护持续时间000s～999s 030s保护状态恢复后的持续保护时间（可更改）过温保护0℃～99℃70℃过温保护门限（可更改）温度回差0℃～99℃10℃过温保护的±值（可更改）通讯波特率9600bps-11520bps9600bps通讯波特率（可更改）通讯停止位1-21上位机通讯停止位（可更改）通讯校验位No-OFF NO上位机通讯校验位（可更改）通讯地址000-999001上位机通讯地址（可更改）语言中文（Chinese）-English 中文参数界面中英文切换（可更改）密码设置0000-99990123参数设置密码（可更改）注：带“*”参数设置，如需更改请联系厂家五：基本功能5.1显示采用中文液晶显示屏，可实时监测电网有关参数，显示设置参数，工作状态。
新乡万新电气--HWJKF-12F型低压无功补偿智能控制器 用户手册
HWJKF-12F型低压无功补偿智能控制器用户手册User’s Manual 中国·万新声明本公司担保在正常使用和保养的情况下，其产品没有材料和工艺上的缺陷，但不承担运送途中发生的损坏。
一年的担保期由产品发货之日算起。
如需要保修服务，请与本公司售后服务中心联系。
如果经售后认定产品故障是由于疏忽、误用、污染、修改、意外或不当操作或处理状况而产生，包括未在产品规定的额定值下使用引起的过压故障；或是由于机件日常使用损耗，则本公司会估算修理费用，在获得买方同意后再进行修理。
在准备安装、操作、服务或维护前，请认真阅读本手册。
版权所有，未经本公司之书面许可，本手册中任何段落、章节内容均不得被摘抄、拷贝或以任何形式复制与传播，否则一切后果由违者承担。
本公司保留一切法律权利。
本公司保留对本手册所描述之规格进行修改的权利，恕不另行通知。
订货前，请垂询本公司或当地代理商以获悉本产品的最新信息。
目录产品简介··············- 1 -命名 (2)产品简介 (2)功能特点 (2)控制策略 (4)技术参数 (4)使用环境条件 (5)安装与接线·············- 6 -安装说明 (7)前面板图 (7)后面板图 (8)接线说明 (8)操作说明··············- 9 -【数据显示界面】操作说明 (10)【参数设置界面】操作说明 (11)附录·············- 14 -附录A调试注意事项 (15)附录B公司简介 (17)附录C其他产品 (18)附录D联系我们 (19)产品简介命名产品简介HWJKF-12F型低压无功补偿智能控制器以高速微处理器为控制核心，其功能强大、抗干扰能力强、运算速度快，产品采用贴片工艺制造。
低压无功补偿控制器说明书
低压无功补偿控制器说明书一、产品概述低压无功补偿控制器是一种智能化的电力电子设备，主要用于低压配电网的无功补偿。
该控制器能够自动检测电网中的无功功率，并采取相应的补偿措施，提高电力系统的功率因数，降低线路损耗，改善电能质量。
二、适用范围本控制器适用于工业、商业和居民用电等低压配电网的无功补偿，尤其适用于负载变化较大、功率因数要求较高的场合。
三、功能特点1.自动检测电网中的无功功率，进行实时补偿。
2.可以通过手动或自动模式进行补偿电容器组的投切。
3.具有过压、欠压、过流等保护功能，确保设备安全。
4.可与智能电表、电力监控系统等设备进行通信，实现远程监控和控制。
5.安装简便，维护方便。
四、技术参数1.工作电压：AC 220V/380V。
2.额定电流：100A/200A/400A。
3.补偿容量：5kvar/10kvar/20kvar/40kvar。
4.补偿方式：三相/单相补偿可选。
5.响应时间：≤20ms。
6.防护等级：IP20。
7.工作环境温度：-20℃~+60℃。
五、安装使用1.根据实际情况选择合适的安装位置，确保控制器工作环境良好，无强烈震动和磁场干扰。
2.连接控制器与电容器组时，应按照接线图正确接线，并确保接触良好。
3.控制器应与电源和负载保持一定的距离，避免相互干扰。
4.在安装和接线前，请务必断开电源。
5.使用前应仔细阅读使用说明书，了解控制器的功能和操作方法。
6.控制器应定期进行维护和检查，确保其正常工作。
六、常见问题与排除1.控制器不工作：检查电源是否正常，接线是否牢固，保险丝是否熔断等。
如有问题，请及时处理或联系专业技术人员进行维修。
2.控制器误动作：检查负载是否平衡，线路是否存在谐波干扰，传感器是否正常等。
如有问题，应采取相应措施进行排除。
3.控制器显示异常：检查显示器是否正常，接线是否接触良好等。
如有问题，应及时更换损坏的部件或联系专业技术人员进行维修。
4.控制器过热：在高温环境下长时间工作可能导致控制器过热，需采取通风散热等措施防止过热。
低压无功补偿技术规格书
低压自动无功补偿装置技术要求1、总则1.1、本技术规范书适用于变电所内配置的RNT低压动态无功功率补偿装置，它提出了该动态无功功率补偿装置本体及附属设备的功能设计、结构、性能、调试和试验等方面的技术要求。
1.2本技术规格书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方须提供一套满足本技术规格书和相关标准规范要求的高质量产品及其相应服务，以保证的安全可靠运行。
1.3、供方须执行现行国家标准和电力行业标准。
有矛盾时，按技术要求较高的标准执行。
主要的标准如下：GB/T 15576-2008 《低压成套无功功率补偿装置》GB50227-95 《并联电容器成套装置设计规范》JB5346-1998 《串联电抗器》GB191 《包装贮运标准》GB11032-2000 《交流无间隙金属氧化锌避雷器》GB/T 2681-1981 《电工成套装置中的导体颜色》GB/T 2682-1981 《电工成套装置中的指示灯和按钮的颜色》GB1028 《电流互感器》GB10229 《电抗器》DL/T620-1997 《装置过电压保护和绝缘配合》GB 4208-93 《外壳防护等级》（IP代码）GB/T14549-93 《电能质量-公用电网谐波》另外，尚应符合本技术规格书规定的技术要求和买方的要求。
1.4、未尽事宜，供需双方协商确定。
2、设备环境条件2.1、周围空气温度最高气温：38.4℃最低气温： -29.3℃年平均气温： 6.8~10.6℃2.2、海拔高度：不大于1500米2.3、地震烈度： 6度区，动峰值加速度：0.05g2.4、安装地点：户内3、电容补偿柜技术参数1）额定电压：400V额定绝缘电压：AC 660V1min 额定工频耐受电压：2500V冲击耐压：8kV2）主母线：TMYPE母线：TMY3）系统容量与无功补偿设备等应达到设计要求；4）外形尺寸：具体见附图5）无功功率补偿全部采用动态补偿方式：采用380V电压等级下的动态电容无功补偿柜，补偿容量具体见附表。
JKWNA-9低压无功补偿控制器使用说明书(2015总线版、适用智能电容器)V2.2
绝缘电阻 尺寸
≥2MΩ 面框尺寸： 120mm×120mm
开孔尺寸：
3 使用说明 JKWNA-9 低压无功补偿控制器面板由产品名称及公司信
息、液晶显示屏、操作按键组成。下面对液晶显示屏显示内容 和主要功能作简单说明：
3
JKWNA-9 低压无功补偿控制器使用说明书 3.1 主菜单
液晶屏第 1 行从左到右依次显示：联网电容器数量、当前 投切控制方式（自控/手控）和软件版本号；
切换投切方式，
进入方式修改“确认/取消”界
面。如果确认修改，液晶屏第 1 行中间的当前投切控制方式也
会相应改变。
3.5 菜单及菜单内容一览表
主菜单项 1 共 8 台 自控 1、采样数据 2、投切状态 3、运行工况
7
版本
JKWNA-9 低压无功补偿控制器使用说明书
4、设置参数
主菜单项 2
共 8 台 自控
键返回主菜单。 5
JKWNA-9 低压无功补偿控制器使用说明书 3.3 设置参数
设置参数 CT 变比(比值): 0000 目标功率因数: 0.99 无功算法时间: 040
设置现场的电流互感器变比，无功控制的目标功率因数和 无功算法时间。
和 切换参数数字的修改焦点， 切换当前
焦点的数字大小，
进入参数修改“确认/取消”界面，进
版本
5、投切方式
采样数据
总功率因数、总有功、总无功
三相电压、电流、功率因数
三相有功、无功
三相电压谐波、电流谐1）
电流谐波分次（3-5-7-9-11）
投切状态
所有电容器投切状态总览
运行工况
故障电容器信息…
过压电容器信息…
低压无功功率自动补偿控制器说明书(第一版)
在参数设定状态：设定数据减小； 在参数查看状态：切换不同参数界面 测量数据查看状态：切换同一级电参数菜单 参数查看和参数设定状态：进入下一级菜单 在参数设定状态：设定数据增大； 在参数查看状态：切换不同参数界面
5
12
超前指示灯 当前的功率因数超前于切除功率因数，超前灯亮
13
滞后指示灯 当前的功率因数滞后于投入功率因数，滞后灯亮
ARC-16F/J ARC-16F/R
交流电压、电流、频率、有功功率、无功功 率、功率因数、谐波含量；16 路控制输出、6 种混合补偿方案、12 种编码方式中 LED 显示
注：控制输出：J 为继电器输出，R 为晶体管输出
可选功能 柜体温度监测 柜体温度监测 柜体温度监测
柜体温度监测
4 技术参数序号1来自工作：-10℃～55℃ 贮存：-20℃～70℃ 5%～95%RH，不结露 ≤2000 米 安装地点无剧烈震动，无雨雪直接侵 蚀，周围环境无腐蚀性气体，无导电 尘埃，无易燃易爆介质存在 IP30 152.6mm×152.6mm×91.5mm 141.5mm×141.5mm 嵌入式和导轨式
2
5.2 安装示意图
无功功率
温度（选用）
4
被测功率因数对应相位角
5
通讯
控制输出 6
报警输出
7
绝缘电阻
8
工频耐压
9
环境条件
温度
湿度 海拔
其他
10
防护等级
11
外形尺寸
12
开孔尺寸
13
安装方式
5 外形结构
5.1 外形及尺寸(mm)
电压：1.2 倍连续，2 倍持续 30s; 电流：1.2 倍连续，10 倍持续 5s
低压电容补偿装置的安装调试及运行维护
必须加以重视 。本 文对 实际使用 中出现的问题进行综合分析 ， 并提 出解决方案。
【 关键词 】 低压无功补偿 ； 安装调试 ； 运行维护 ； 解决方案
平均功率因数是供电部 门对用户考核 的主要 内 之一 电部 门 容 供 般要求用户的月平均功率因数达到 ０ 以上 当用户的 自然功率 因 ． ９ 数较低 。 单靠 提高用 电设备 的 自 功率因数达不 到要 求时 ． 然 就要装设 必要 的无功补偿设备。 长期以来 。 我国的低压配 电网的 网络 比较薄弱 ． 负荷 电流 大 ． 自然功率 因数低 ． 低压电容补偿装 置成为应用最简单 实 用 的无功补偿设备 。 被广泛应用。因低 压补偿装置 因不影 响用户 的正 常用 电， 往往被一般用户所忽略。 只有在供 电部 门月度收取电费 ． 按功 率 因数考核 个环节总 结 了加强低压无功补偿装置管理的手段 ． 可以有效 的解决 用户功率因 素存 在的问题
２１年第２ 期 ０２ １
科技 一向导
◇ 科技论坛◇
低压 电容补偿装置的安装调试及运行维护
程 英 霞 张瑞 日 洪 娜 （ 郑州祥和集团电气设备有 限公司 河南 郑州
【 摘
４０１） ５ ０ ６
要】 低压 电容补偿是提 高用电设备功 率因数的有效措施之一 ， 其具有投 资小见效快的特点 ， 但其安 装调试及运行 中存在 着一 些问题
２运 行 中 电容 器 运 行 问题 及对 策 ．
２１电容 过 补 偿 问 题 ．
按着 规范要求 ． 低压 电容 补偿 尽量提高单个 电容 容量 ． 减少投 切 组数 ， 例如一 台 ５ ０ Ｖ ０ Ｋ Ａ变压器 。 按大于 ３ ％的补偿容量 补偿 。 ０ 如补偿 电容 补 偿 回路 如 下 为 １０ ｖｒ ０ ｖｒ 计 ６ 。 ６ Ｋ ａ， Ｋ ａ ２ Ｊ 组 但在实际运行 中发现 ， 在用户投入运行初 期， 负荷很小 ， 导致投入一组 ￣Ｋ Ａ Ｖ Ｒ就 出现过补偿现象 ， 使得一组长 期频繁投切。 即单个 电容容量过大 ， 一旦投入 ． 出补偿 ． 即退出 。 便超 立 解决办法 ， 第一组 电容器更换为小容值的电容 １Ｋ Ａ ， ０ Ｖ Ｒ 更换后正常 ２２在运行关 于电容欠补偿问题 ． 电容器欠补偿 指补偿容量不够。对于一些电机负荷 ． 感性负荷量 较大场所 ，０ ３ ％的补偿 容量远远达不到要求 ．要经过详细计算 以满足 功率 因数的要求 ２３ －运行电容器发生电容质量问题 电容器质量问题最突出的就是 电容鼓肚甚至崩裂 ． 分析产生原 因 有 三点： （） １电容器 电路中任何接触不 良 都会发生电弧形成高频震荡 ． 电 使 容易发生错误的有如下几个方面 ： 容器过热而加速老化 ． 用户应对 电容器装置 的所有触 点进行定期检查 。 １１１ ．． 设计要求 自控仪取样 电压与取样 电流不能同相 其次电容器接地线松弛问题也是引起 电容鼓肚重要因素之一 如接线 图中取 Ａ相 电流 ． 那么电压必须取 Ｂ Ｃ项 电压 如果 取的 （） ２ 电容器本身质量问题 ， 安装前需加强质量检查 。 不正确 ． 就会 出现补偿结果的错误 的结论 （） ３ 线路谐波 问题是影响电容器 主要 因素 。线路 的谐 波可 以通过 １１ ．２取样 电流漏接线 ． 专用的设备进行测量 ， 标准值低于 ５ 但线路上往往 高于 １ ％ ％， ０ 左右 。 因补偿 中需 要取进线侧的 Ａ项 电流 ． 一般 在进线柜 ． 排布上 和电 根据不同场合制作适宜 的电容器 ， 能很好 的抑制谐 波电流。配置控制 容器分离 ． 制造厂家会把 电流互感器接线端 子引在端子排上 ． 装部 安 器。 以有效的躲过谐波 。 门在进行 柜体安装时在现场接线 由于安装人员素质低或责任心不 但 ３电容 器 运 行 与维 护 ． 强， 发生多次漏接此 Ａ ２ 、 ４ １ 。导致 自控仪无法正确测量 。 ４ １Ｎ ２ 线 运行中电容器 的巡视与检查 １ ＿ 控仪本身 电源线漏接 ． ３自 １ （） １ 日常巡视检查 ， 每月不少于 ２ ， 次 夏季在室温最高 时进行 ， 其 １ ．接触器线 圈电压接错 ．４ １ 他季节可在系统电压最高 时检查 接触器分 ３０ ８Ｖ及 ２ ０ ２ Ｖ不同电压 ， 应根据订货实物进行接线 。图 检查 内容包括 ： 观察套管的瓷质部分 有无闪络痕迹 ： 电容 器外壳 中为 ３ ０ ８ Ｖ接线原理 是否膨胀 ； 有无喷、 漏油现象 ； 有无异常声音和火 花 ； 熔体是否正常 ； 电 １２出厂参数设 置及调试实验 ． 容器是否过热 ， 各部分接点是否发热 ； 电抗器 、 放电线圈等有无异常现 １ ．参数设置 ．１ ２ 象 ； 录的有关电压表、 记 电流表 的读数是否准确。 ． 电流变 比的设 置 ： 根据主进 电流互 感器的 比值进行设 计 ． 如主进 定期对 电容器进行 维护 ， 巡视 ， 发现有温升偏高 ， 油 ， 若 漏 或鼓肚 电流互感器为 ８０５ 控制器 电流变 比应设置为 １０ ０／ ， ６ 等 现象 ， 应尽快把电容器从 电网中脱离 。 对于室外运行的电容器 ． 因较 电容设置 ： 根据电容 器实际容量设置 ０ １０ ｖ － ０ Ｋ 组
深圳市粤能通科技 JKFY系列低压智能补偿控制器 技术与操作说明书
JKFY系列低压智能补偿控制器技术与操作说明书V-1．00深圳市粤能通科技开发有限公司一、系统概述JKFY系列低压无功补偿智能控制器以高速微处理器为控制核心，其功能强大、抗干扰能力强、运算速度快，产品采用贴片工艺制造。
产品质量可靠，其通过与并联电容器装置配套，控制补偿电容器自动投切，以提高功率因数，提高电力变压器的利用效率，降低线损，改善电压质量。
控制器以电压(U)或无功功率(PF)为控制物理量（根据用户需求可灵活选择），可满足不同用户的需求。
当控制物理量为无功功率(PF)时，可根据实时的无功需量，进行电容器组的最佳匹配投切，使补偿效果达到最佳状态。
确保系统稳定、无投切振荡、无补偿呆区。
当控制物理量为电压(U)时，能根据当地的电压高低自动投切电容器组以调节电压。
二、技术参数▓工作电压：交流200V～240V▓额定频率：50Hz▓取样电压：AC220V ±20％ 三相四▓取样电流：0～5A三相四线 (总进线电流互感器二次侧)▓控制输出：12路+12V电平输出(JKFY1D12F/JKFY-2D21F）； 继电器空接点输出(JKFY1D12J）▓控制对象：控制复合开关、晶闸管电子开关JKFY1D12F/JKFY-2D21F） 接触器（JKFY1D12J）▓电容组合方式：12路任意设置；▓电容器容量设置：0kvar～200 kvar 级差1▓CT变比比值设置：10～600 级差 1▓控制延时：0～600S三、环境条件▓环境温度：-40℃ ～ +85℃；▓相对温度：25℃时小于90％；▓大气压力：79.5kPa ～ 106.0kPa（海拔2000m及以下）。
四、功能特性4.1控制功能※ 当以电压为控制物理量时▓实测电压处于电压上下限之间时控制器维持现状不动作。
