自己动手改制低压可调电源
电子DIY爱好者必备：做一台精品（0~35V）可调直流稳压电源
电子DIY爱好者必备：做一台精品（0~35V）可调直流稳压电源作者：hsp2008|我DIY的这个电源采用的是传统的线性电源（变压器降压）结构，虽然稍显笨重，但精心设计后体积也比较小巧，同时线性电源相比开关电源也有它的优势，电源杂波干扰小，因为降压部分是全隔离的，安全性能也比较高。
电源外壳我选择了一种尺寸较小的电脑电源外壳，去掉电子电路、风扇灯部分，保留插座、开关等，将风扇空的支撑剪掉，插座移位到背面；变压器采用单位报废的24V监控摄像机变压器，功率50W左右，工作电流3A；手头上有个带数码管的0~40V直流调压模块，去掉数码管旁的三端稳压贴片，电压表用的是0~100V双显电压、电流表，整流全桥一个，滤波电容用了2只35V3300uf并联，一只100K的高精度线绕可变电阻；去掉调压模块上的方形调压电位器，用3根连线链接精密可调电位器，将上述电子元件合理分布组装在机箱内，电钻、螺丝紧固，跳线焊接接，热缩管、蛇皮网等做安全防护；底座用了四只橡皮座；顶面加了一直设备上拆下来的拉手座提手；面板用2mm厚黑色玻纤板，cnc后固定。
安装表头、调节电位器、插座开关等，大工基本告成！实测电压可调节范围在1.7V~35.5V，空载功耗6.5W左右，用于35V、3A以下电流的电路检测等足以；面板上有3组不同接口电源输出座，一组预留座其他扩展用；配上改装的2条静电手带线是不是很爽？总结一下：本电源皮实而小巧，电磁杂波干扰少，电压调节范围广，加上分流器就可同时检测电流，使用非常方便，是电子DIY爱好者必备之物。
.................................................................................「5iMX玩家论坛」一个遥控模型大神都爱去的地方，关注我们吧！。
DIY日记0-30V可调线性稳压电源
DIY日记0-30V可调线性稳压电源DIY日记——0-30V可调线性稳压电源啊哲作为一名电子爱好者，平时喜欢做一些电子小制作，在电路调试和制作过程中经常为电源犯愁，有时候为了调试一个简单的电路而单独搭一个电源，这样即费时又消磨DIY的兴致。
最近本人利用手头一些闲置零件，自己打造了一台“MINI”型直流0-30V可调稳压电源。
现将整个DIY过程与大家分享。
（图1）本人在深圳工作时买了几个大小不一的铝合金外壳（当时看到这些外壳挺漂亮就买了，一直闲置着），其中一个较大一点的外壳尺寸为：134x106x55mm。
家里还闲置了一个功率约30W左右的小变压器（该变压器是从旧黑白电视机上拆下来的，有8V和18V两组输出），其厚度还刚好能装到这较大尺寸的铝合金外壳内。
既然这么巧合，想不“撮合”它们都找不到理由了。
那接下来就是考虑稳压电路部分了，0-30V可调稳压电路可以通过以下几个方案来实现：1)采用运放加大功率管来实现（市面上很多批量生产的可调稳压电源都采用这种方案），该方案使用的材料非常低廉，但线路复杂不适合手工搭板；2)采用LM723专用电源稳压IC加大功率管来实现，该方案比较成熟，线路也比较简单，但LM723比较难买，需要到电子市场去找或邮购；3)采用LM317/338电源稳压IC，该方案线路非常简单，但按其典型应用电路接法，输出最低只能调到1.25V，要想0V起调必须加一个稳定的负电压基准来修正，一些电子杂志上也有人在LM317输出端串联2个二极管来降压，达到调“0V”的目的，这是初学的菜鸟们讨论的问题，大家心知肚明就行了；4)采用TL431电源稳压IC加大功率管来实现，该方案也具有线路简单的优点，但也同样遇到LM317不能调“0V”的问题；5)采用LM2576-ADJ开关型稳压IC来实现，该方案也具有线路简单、效率高等优点，但也同样遇到输出不能调“0V”的问题和电感线圈比较难加工；通过一番权衡利弊后，决定采用LM317的方案，刚好手头还有几个闲置的LM317T，“量身”设计的完整电路如图2所示。
可调电源diy教程
可调电源diy教程
原材料：19V4.7A剪线电源一个，3r33横流恒压DC-DC板子一个，10k 多圈电位器两个（每个3块钱，实测电阻在0.6欧--9.7欧可调）养乌龟的小盒子一个（做机箱），CD包装盒一个（做面板），开关，香蕉插座，导线若干。
3R33横流恒压板子是以前买的，一直没时间搞。
最近做东西，发现手里没有可调电源很不方便，于是利用业余时间，用手头有的材料东拼西凑了一个。
体积小巧，不占地儿，两块MF47表叠起来那幺大点儿。
第1步：
原材料一览，cd盒子一个，24v电源一个，3r33板子一个已焊好，指针表头2个（电压电流）
第2步：
表头两个，cd盒子一个。

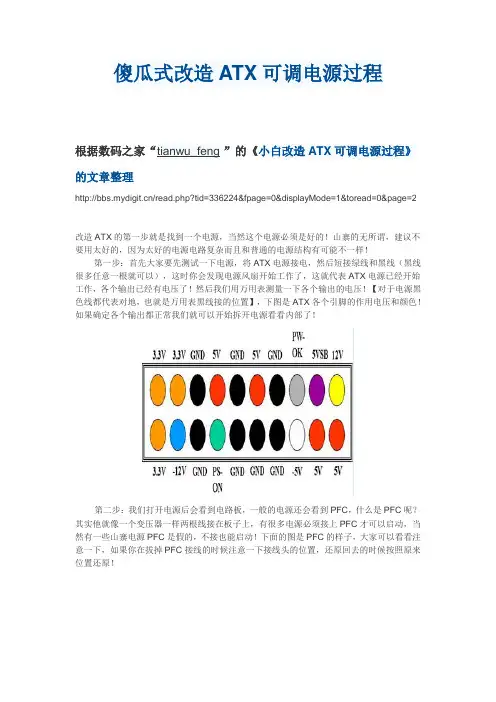

傻瓜式改造ATX可调电源过程
傻瓜式改造ATX可调电源过程”的《小白改造ATX可调电源过程》的文章整理/read.php?tid=336224&fpage=0&displayMode=1&toread=0&page=2改造ATX的第一步就是找到一个电源，当然这个电源必须是好的！山寨的无所谓，建议不要用太好的，因为太好的电源电路复杂而且和普通的电源结构有可能不一样！第一步：首先大家要先测试一下电源，将ATX电源接电，然后短接绿线和黑线（黑线很多任意一根就可以），这时你会发现电源风扇开始工作了，这就代表ATX电源已经开始工作，各个输出已经有电压了！然后我们用万用表测量一下各个输出的电压！【对于电源黑色线都代表对地，也就是万用表黑线接的位置】，下图是ATX各个引脚的作用电压和颜色！如果确定各个输出都正常我们就可以开始拆开电源看看内部了！第二步：我们打开电源后会看到电路板，一般的电源还会看到PFC，什么是PFC呢？其实他就像一个变压器一样两根线接在板子上，有很多电源必须接上PFC才可以启动，当然有一些山寨电源PFC是假的，不接也能启动！下面的图是PFC的样子，大家可以看看注意一下，如果你在拔掉PFC接线的时候注意一下接线头的位置，还原回去的时候按照原来位置还原！接下来我们看一下主板上的芯片，一般主板有俩个芯片，一个是TL494(或者是7500 B，这两个是一样的)，另外一个是LM339，如果你发现板子上有这两个芯片哪么恭喜你，你可以继续改造了，如果你没有这两个或者没有其中的一个，哪么抱歉你还是还原你的电源吧！因为我就改造过这种ATX，如果你没有LM339其实也可以改造，至少能改成0-15v的！下面图片是这两个芯片，我的是7500B!接下来我们要做的就是将板子拿出来，准备拆线（每样颜色的线留出来一根，这样方便找各个电压区域，都拆也行前提你要能自己找到各个电压区域），这里需要注意板子上的高压区，高压区的电压可是300v的或者更高，千万注意安全！另外不要以为断电就能乱摸板子，高压区断电10秒钟内电容还有余电，这时也能电人的，我就被电过！下图是板子拿出来的全貌，一般有俩个超级大个的电容那部分为高压区，中间间隔散热片！记住背面也别乱摸！！！第三步：这里要进行的可能对小白们有点难度了，对于懂点路的高手其实不算什么，但是对于我们这种小白难啊！我就说一下我学习的过程，这其中有很多不明白的，我只能一点点说了！千万注意的是不要乱拆件，因为我们都是小白，拆除了不一定能还原回去，能看懂电路图的推荐去看猪蹄大大的贴子，看不懂的就跟着我做吧！首先小白首先要知道看懂电路板的走线，走线是看正面和背面的！然后手边准备一张纸和一支笔，我们边看走线边画出来！当然万用表调整到电阻档位随时备用！因为有的时候我们看后面的线路不知道是不是一条线的，我们可以用电阻档测试一下！现在我们开始准备分析，首先我们要分析12V输出，也就是那根黄线，我们改好的A TX都是从黄线这里取输出的！我们首先从12v输出区域开始找，看到有焊点就翻过来看看是不是电阻，如果是就跟着走，然后每找到一个焊点就用笔画一下，不管是用符号还是文字，反正你把这个走向画下来就行！找到电阻然后继续跟着走，一般你跟来跟去就会跟到7500B的一脚，如果你发现从12v输出到7500B的1脚的线路中间不止一个电阻你也不用害怕，无论几个到最后你只要把他们替换成1个24k的精密电阻（5环的蓝色的）就行（实际上结果就是12v输出到7 500B的1脚只要一个24k的精密电阻就可以了）。
DIY自己12V开关电源步骤 (施工方案) - 副本
改装调压开关电源施工方案自己捡到的一个12V开关电源，初步修理后（虚焊）工作正常，输出端可以微调电压11.06V～15.34V，输出端电解电容器耐压16V。
准备动手改成0～15V的可调电源。
经在网上查找该机无电路图，经过参考其他图纸对比，改动方案如下：1.接入调压电位器：挑开R28靠电解电容正级一脚接调压电位器（10K）中心抽头，调压电位器的一端接494的13/14脚，另一端接地。
此时接通电源旋转调压电位器看输出电压是否变动及变动范围。
2.调高控制电压：拆除相应的过电压限制, 挑开过压保护二极管印板D9的任意脚。
此时必须更换输出滤波电解电容耐压为25～30V左右（考虑电解电容器的体积：高度及粗细）；拆除原电路中的电压微调电路。
3.接入辅助电源：拆除大功率三极管E13009L的自激电阻，印板R8、R15 。
断开原电路辅助电源的整流二极管（在输出变压器下面D7、D8），将12V1A辅助电源正极接入494的12脚，负极接地（J7跳线）。
此时旋转调压电位器看电源电压下调极限值是多少？4.接入电压、电流表：电压电流表供电使用12V辅助电源。
电压表细红色线接辅助电源正极；电压表细黄色线接输出电压正极；接地线共用电流端粗黑线；电流端粗红线为输出电压负极。
5.拆除原接线排、安装调压电位器、输出电压接线柱、电压电流表。
6.旋紧散热片螺丝和底板螺丝。
合上外盖，旋紧外盖螺丝。
参考电路原理图（S-350-24）主机图：改动位置图：该机输出电压在多次拆除元件试验后仍然无法调高（最大值15.34V），考虑大电流输出，需要各种保护电路，最后决定不再调高电压，主机电压调整范围为0.23～15.34V。
494在12V状态下，工作电流0.02A（20MA）,可以考虑输出电流在500MA左右的微型辅助12V电源裸板。
电源ATX电脑电源改可调电源教程
元旦前发了一个改电脑ATX电源（LT494＋LM339方案）为可调维修电源的帖：，引起不少坛友的关注，有不少坛友要求上教程，为满足这部分坛友要求，现把改可调电源的做法送上，希望对这部分想将ATX电源改为可调电源的坛友有所参考。
搞这个教程花了一些时间，所以也请大家加分支持。
改的方法步骤：1、在不拆开的情况下，改主变压器绕组。
原12V与5V连接端不动，分别拆开公共接地端和5V其他连接端，把并联连接的5V 绕组头尾相联改为串联，串联后的电压约为15V＋7＝22V。
改好后重新焊回原位置。
其他接法的变压器可参考这个改动。
根据一些坛友的要求，增加一个连接图如下，原12V 2个绕组与2个5V绕组原来就连接了，不要动它们，要动的是公共地左右边的4个5V绕组（一边两个5V绕组），分别以有黑点为头，无黑点为尾，头尾连接即可：2、拆开电源主板低压部分元件，杂牌LT494＋LM339电源一般都具有相同的元件布局，所以按下图拆就行了。
长城等大品牌电源因电路有所改动，元件布局不同，所以拆除时注意搞清楚元件布局再拆。
拆除原则是：1、拆除除交叉调剂电感外的低压电路部分；2、拆除＋12V、＋5V、－1 2V、－5V保护电路元件；3、拆除原电路中与LT494 16脚相连的电流保护元件；4、拆除与LM339 5脚相连的除保护保持电路元件外的其他元件。
3、在原电路中，LT494基准电源13、14、15脚是相连的，所以将15脚印刷线路割断，把这个脚单独分离出来。
4、按照下图焊接上改动部分的元件。
原LM339 4脚的电路以与5脚保护保持电路保留。
5、如果电压、电流表不是2线的，必须另外配置单独供电电源。
6、电压调节范围为0－26V，最大电流限定范围为0－6A。
如需要改为0－30V，可将LT494 1脚上取样电阻由22K改为25.5K或26K也可，要求不十分严格。
电压、电流调节电位器建议用线绕电位器，这样接触比较可靠。
如需要其他调压、调流范围，调压调流上取样电阻可借用扬洲电脑的这个工具计算：ATX改造可调电源计算工具.7z (27 K) 下载次数: 213下面是该电源输出不同电压的图片：图片:ATX改可调电源o.jpg。
闲置的台式机电脑电源别扔了，可以拿来改0-30V可调电源
闲置的台式机电脑电源别扔了，可以拿来改0-30V可调电源家里闲置的电脑，放在角落里落满了灰尘，卖废品不值钱，丢掉却又可惜，不过没关系，喜欢动手的小伙伴们一定不会让它成为没用的垃圾，台式机的电源可以拆出来变废为宝，我们可以把它改造成0-30V的可调电源，今天我就教大家如何变废为宝。
首先我们把电源拆出来，打开外壳，观察一下电源的内部，首先要确认一下是否有LM339和7500（或者TL494）这两个芯片，因为这两个芯片是是否可以改可调电源的关键（老电脑采用这种芯片方案的较多）。
左边的是LM339，右边是7500芯片下面我列出改可调电源所需的材料：1、采用LM339+7500(TL494)芯片的台式机电源2、 10K可调电位器一个，最好是精密多圈电位器3、 50V1000UF电容一个4、双显数字表头1个5、 15K色环电阻1个,10K色环电阻1个6、 100K色环电阻1个7、 9v或者12v的充电器一个（给风扇供电）要准备的材料改装步骤1.首先把台式机电源的输出线全部拆掉，保留绿线，将绿线对地短接（绿线是电源开机线）2.把除了黄线+12v元件保留以外，把的+3.3V，-5V，+5V，-12V上的元件全部拆掉，从输出端往回拆，一直拆到散热片上的两个肖特基整流管，只保留+12v整流管。
3.把+12V原有的滤波电容换成耐压30V以上的。
4.断开TL494（7500）1脚和2脚的原有电路及采样电阻,只保留电容。
5.断开到LM339 5脚的电路(5脚是保护电路，改动调压电路会触发保护造成无电压输出，所以要断开)。
6. TL494的1脚接一只15K的色环电阻到地，同时接一个100K 色环电阻到可调电源的输出端。
7. 10K可调电位器的中间脚串联10K色环电阻（如果发现不能从0V起调可以改为1K）连接到TL494（7500）的2脚，电位器的另外两个脚，一个接地，另外一脚接TL494（7500）的13、14、15脚，这三脚是连在一起的（有5v基准电压）。
ATX 电脑电源改可调电源
ATX 电脑电源改可调电源0——44V 无级可调，电流IC 是7欧姆电阻入地（不0.47左右的线6脚的电阻和电容不要变动。
使12V 的整流桥，用两个又一篇：ATX 电脑电源的“充分利用”PC 电脑的ATX 标准电源技术成熟可靠，电路简单，廉价经济，功率适中200-300W。
将其改造成0-110 伏的通用直流可调电源，并且0-2A 可调限流。
非常适合家电修理、电子爱好者、学校实验室等使用。
其它杂志上见过废电源改制文章，都是固定恒压输出。
本文改动较大，包括主输出变压器，电流电压反馈环节，电压电流给定环节，及输出整流电路，去掉电源开关机电路等。
适合于有较高水平的爱好者。
如从新制作电路板批量生产也容易。
本人改制两台，一台用于某工厂230W110V 直流他励电机测试，另一台用于模拟直流埋弧电焊机输出电压，调试焊接控制电路。
因为带有完善的恒流特性，使用安全可*，两年来使用效果非常好。
现奉献给大家，仅供参考。
一、 ATX 电源结构：现在PC 电脑电源结构大部分相同，可以说是经典设计。
它是推挽式脉宽调制PWM 开关电源，核心的PWM 控制器是TL494 芯片，资料网上有地是，读者可以搜之。
辅助5V 电源多采用单管自激电源，LM339 电压比较器构成PG 信号和其它检测保护电路，基本原理不是本文重点，读者可以参考相关书籍。
二、改制说明：改制后的电路如图（1）。
为了尽量减少投入，大部分采用原部件。
依据电路图把LM339 周边器件焊掉，开关机器件去掉，主变压器，各路整流二极管，滤波电容，滤波电感全部焊掉。
然后清理线路板。
注意，保护好主变压器和滤波电感以便改制。
按下面说明选择器件，利用原来焊孔和线路计划安放新器件，因为器件较少很容易放下，无法走通时可通过切断，焊连线跳线措施如图完成线路。
输出部分主要是变压器TF2，因为输出电压较高，需要改绕二次线圈。
方法是：将变压器磁芯加热70 多度（温度不能太高），拆开磁芯，然后拆掉外层的一次绕组，记清这一绕组的匝数，注意保存绝缘材料和原铜线一会再用。
图解十步开关电源模块改可调
本帖最后由kangdage 于2014-6-21 15:26 编辑昨天文字说明了下如何改可调，今天有翻到两个电源模块，准备改了做可调电源用。
拍的不是很仔细，大家将就着看。
第一次发图文，又不懂的大家尽管提。
今天翻出来的两个电源模块，现场拆回来的旧的，很脏但没坏。
懒得画了，从网上找到的电路图。
以上电路基本和手里的模块电路相同，大家可以参考下，对比手上的模块。
可以看出这个电路比atx的简洁，没有需要大面积拆除的部分。
有我们需要的恒流恒压控制环路，不需要刻画pcb。
整体改造顺利的话半天就可搞定。
首先先肢解模块，我拆的比较彻底实际只要能取出电路就可以了。
因为是就模块，需要清洗和涂硅脂，所以就拆散了。
第一个模块是带风扇的，风扇已经废了。
开上盖。
俯视内部，灰尘遍布。
取出电路板后的躯壳。
取出的电路板，大家拆到这里就好了。
模块的特征已经很明显，两个功率管，两个高压电容，一个主变，还有一个驱动变压器，当然还有tl494。
电路板反面。
后面，注意保护绝缘垫。
接线端子，最左侧的电位器是微调输出的。
功率三极管，两个。
主变，肖特基，滤波电感，输出电容。
再拆另一个，先拆掉右边的那颗螺丝。
端子排旁边还有一颗。
向左一推，就能拿下来了。
这个相对干净些，同样的两个高压电容，两个功率管，一个控制变压器，tl494芯片。
拆下外壳外边剩余的螺丝。
即可取出电路板。
看到额外的散热片了没，比带风扇的那个强。
同样端子排旁边有个微调电位器。
右下角的就是tl494，除此之外没有别的芯片。
固定功率管的螺丝，拆。
背面还带绝缘膜，不错！再近点看看，大面积的铺铜是功率输出部分。
功率管近照。
左边是高压电容，图中间是控制变压器，右边是tl494。
高压电容和电压转换开关，不出国的话直接把开关拆掉就好。
输入滤波部分。
tl494特写。
肖特基特写。
暂时用不到的外壳和螺丝，堆一起。
先去给电路板洗澡，回来再收拾战场。
洗完澡的电路板，干净多了。
第一步：去掉自启动电阻。
为什么要去掉自启动电阻呢？因为这个电源上电时，高压部分会产生微弱的自激震荡，次级感应出一定能量。
自制可调电源制作方法
5、纸板··················X 1 6、合适的盒子······X1 注：以上可用成品电源代替 7、你认为合适的盒子 X1 8、电压表头 X1 9、LM2596 模块 X1 10、DC005 插座 X1 11、接线端子 X1
经测试，最大功率 3W 下工作 5 分钟，LM2596 模块只是比室温稍 高，变压器温度也不高。 将来还可以考虑把电源改大功率的甚至放进可调电源的盒子里。 倒是电压表头，因为内部有线性稳压电路，十分烫手，而且输入电压 越低，发热没有可调电源，平时的制作测试时十分麻烦，得到处找电源。这不， 终于买到了需要的东西，这几天就在做自己的迷你可调电源。 该电源采用了 LM2596 模块，号称最大电流 3A，经测试，在小功率下毫 无问题。 所需原件： 1、17V 变压器·······X 1 2、DC005 插头······X 1 3、市电插头··········X 1 4、1N4007···········X 4
下面开始我的制作：
原创0-10v可调电源
[原创]0-30V可调电源制作作者： 原创时间：2009-7-1更新：ksysl文章点击：1414次本制作发表于无线电2009年第六期!笔者之前做的数码管电子钟、LED点阵数字钟、红外发射与接收等等，都是用手机充电器作为电源，因为主要都是给单片机供电，所需电流都不是很大，电压精度也要求不高。
可总是拆手机充电器也不是办法，而且不同的制作往往需要不同的供电电压，于是就想制作一个可调电源。
市面上卖的可调电源有很多，价格也不是很贵，笔者也曾经拆过两个可调电源，其内部比较简单，自己制作的话应该也不会有太大的难度，于是就开始找资料定方案了。
首先是显示部分的电路。
笔者拆的可调电源中显示部分都是用的专用芯片（比如：ICL7107, 本站有比较详细的制作过程）。
但笔者比较倾向于用单片机，因为用单片机制作的话，灵活性比较高，显示的内容自己容易掌握。
现在很多单片机都是带有AD的，这样就可以减化线路。
最终笔者决定选用ATMEL的TINY24来完成这项任务。
先简单介绍一下这款单片机，其内部有2K 的flash，支持在线编程ISP，8路10位AD，内部晶振等等。
运算放大器则选用OP07,且用双电源供电，这样信号的线性会比较好。
显示就用数码管，驱动比较容易。
因为TINY24一共才14个I/O口，所以笔者用一片74HC164来扩展以驱动数码管。
整理后原理图如下：另外一个是主电源部分，这主要有2种选择：开关电源或线性电源。
一般小功率的可调电源以线性电源为主，其纹波小，干扰小，线路简单，但是效率低，需要大型的散热片。
而开关电源则刚好相反。
综合考虑后，笔者决定用线性电源，预计最大做30V、3A的可调电源。
调整管选用2个2N3055，加一大散热片。
如果用一路输入，在输出很低，比如1V，而输出电流3A的话，调整管上损耗的功率就=（30-1）*3=87W,这么大的功率浪费掉太可惜了。
所以笔者将主电源分成3路，用继电器来选择，当可调电源的输出高于或低于设定值时，增加或减小输入电压来降低损耗。
ATX电源改装可调电源的实践与要领总结
ATX电源改装可调电源的实践与要领总结第一篇：ATX电源改装可调电源的实践与要领总结ATX电源改装可调电源的实践与要领总结在网上有很多关于ATX电源改可调电源的文章，我参阅了大量有关的文章和资料，先后拆掉了三个以TL494为方案的ATX电源进行改装调试，最终获得了圆满的成功。
一些文章标称改装为“30V、40V，输出电流8A、10A”,其实，仔细阅读你会发现它们的改装过程、改装部位以及所用元器件基本是一模一样的，主要的区别是要求输出电压较高时，主开关变压器的次级线圈匝数多上那么一两圈就可以了。
因为P=U.I，改装时要兼顾到你要求的输出电压与电流的乘积，不能让它超过你的电源原额定输出功率。
边改装边查资料的过程是十分浪费时间的，下面就改装过程中涉及的重点基础知识和要领做一个归纳总结，对你的改装一定是十分必要的。
通过深入的分析，改装的最大难点是主开关管的异常发热问题，有时还没等到开关管发热就已经击穿烧毁了，烧上几对开关管后你的信心会大受折扣。
但只要解决了这个问题，你一定能改装成功的。
现将我的成功经验介绍如下：一、功能介绍。
利用废仪器壳改装好的外形图中左侧占据面板约2/3面积的是可调电源部分：依次是电压表、电流表、5V的USB接口、电源工作指示灯、正负接线柱、电源工作开关、输出电压调节电位器；图中右侧占据面板约1/3面积的是电烙铁电源调压部分：依次是烙铁电源指示灯、烙铁电源三段开关、烙铁工作开关、烙铁插座。
有关部位的放大图片：二、有关制作。
（一）、首先介绍简单电烙铁调压部分。
进行电子制作，经常需要电烙铁长时间通电，因为大功率的干烧而烧死烙铁头。
我设计了以下简单可靠的电路，对30W的烙铁实现了在全功率、80%功率和半功率的三个不同状态，足以满足烙铁的不同工作状态要求：说明：W4和W5是一个双刀单掷开关，它是烙铁电源的总开关。
总开关闭合后，当仅闭合W1时，烙铁为全功率，用于正常焊接；当仅闭合W2时，烙铁为半功率，用于预热待机；当W2和W3同时闭合时，烙铁工作在约80%功率的状态，用于较小零件的焊接。
电源改造教程：改造成可调开关电源
电源改造教程：改造成可调开关电源前几天把放床底N年的开关电源改了可调的，其实是缺个可调电源来DIY这开关电源是12V 29A的，可以改成最高16V27A的可调，但调到16v那主变使劲的叫，我微调到15V时才不叫了，那也好15V刚刚好合适内部用常见的TL494，干扰比3842小到几乎可以忽视。
难度的话论坛每个人都可以DIYTL494采用外部电源供电，如果不改接也可以工作，只是tl494工作电压变化，可能会有参数变化。
这是改好的可调电源，稳定性不错把47K,5.6K电阻连494的15，2脚挑出来，接电位器UTC的TL494，如果有TI的或摩托的建议更换欧姆龙继电器，用12V的最好494外部供电负极接主变压器下494地线正极接在拆除二极管那里找到TL494的13、14脚（电路上是直接短接在一起的），找到去15脚的电阻（47K），挑起接13、14脚这一端，电阻接电位器动臂，电位器一端接13、14脚，另外一端接地组成调流。
找到TL494的13、14脚（电路上是直接短接在一起的），找到去2脚的电阻（5.6K），挑起接13、14脚这一端，电阻接电位器动臂，电位器一端接13、14脚，另外一端接地组成调压了。
来个电位器特写X宝上5块钱的10圈电位器，质量不错背面不忍直视...30W的电烙铁不给力呐用一段铜线当负载，电压调到5V，调15V不敢，线都快软了电流19.5A，已经够用了断开电源继电器闭合把电放完，电压为0V微调，这里调合适的电压且主变压器不叫就可以了我这里微调最高是16V，但主变压器叫的厉害，改为15就ok这是这次所需拆除的元件完，过几天电压表电流表到了再进一步完善---详细说图改可调-注意仔细看!这是参照电路图-------去掉启动电阻在电源里找到功率三极管的c极（一般为中间脚），会看到连接有一个二极管一个电阻。
这个电阻一般就为启动电阻，它直接或间接连到三极管b极。
有的地方是一个电阻，有的用两个电阻串联，以分摊功耗和压降。
开关电源改可调，如此简单！
开关电源改可调，如此简单！
今天闲着无事，用一个明纬S-145-24开关电源试改可调电源基本上成功，废话少说，下面电路图：
评分
本人认为：开关电源改可调，说简单真简单，说复杂非常复杂。
照着人家改好的原样拆几个电阻装几个可调电阻和接几根线，这样的事情本来就简单。
如果拿一个没有相关资料的要你改，这就一定很复杂。
要想将开关电源改为是压可调（电流可调），得先弄清楚其原理，特别是开关电源控制芯片的原理，特性和相关参数。
有必要时还要对相关电路进行改动，开关变压器重绕等工作，这样改制就非常复杂了。
红圈内二极管拿掉，绿框内为改动部分，调电流用，蓝框内可调电阻换成20K的，电压5——29V内可调，电流可调，数值不清楚，没时间了，有条件有兴趣自己研究。
制作可调电源低成本的方法
制作可调电源低成本的方法制作可调电源低成本的方法电源是电子设备和电路的重要组成部分，用于为其他电子元件和设备提供所需的电能。
传统的可调电源通常是将变压器、整流电路、稳压电路等组件组合而成，成本较高。
然而，我们可以利用一些简单的方法和材料制作出低成本的可调电源。
下面将介绍如何制作一个简单的可调电源。
所需材料：1. 变压器（输入电压220V，输出电压12V）：可在市场上购买，价格相对较低。
2. 整流电路：包括二极管和电容器，用于将交流电转换为直流电。
3. 稳压电路：包括稳压二极管和电阻，用于使输出电压稳定。
4. 自制电路板：用于连接和固定各个组件。
制作步骤：1. 设计电路图：首先，根据所需的电压和电流，设计一个简单的电路图。
主要包含变压器、整流电路和稳压电路。
根据实际需求选择合适的元件。
2. 制作自制电路板：可以使用软质印刷电路板（PCB）材料或通用电路板进行制作。
根据电路图的设计，使用打孔机或切割工具将电路板打孔或切割为所需形状。
确保打孔或切割的位置准确无误。
3. 安装元件：将变压器和其他元件逐一安装到自制电路板上。
请注意，安装元件时需要按照电路图的设计安装正确的位置和方向。
4. 连接元件：使用电线将各个元件连接在一起。
连接在变压器低压侧的电线连接到整流电路的输入端，然后连接到稳压电路的输入端。
同时，将稳压电路的输出端与所需的输出端连接。
确保连接稳定可靠。
5. 调试和测试：完成电路的组装后，连接电源并打开开关，仔细观察电压表上的显示。
如果所需的输出电压在范围内并保持稳定，则说明电路组装成功。
如果出现异常情况，可以仔细检查电路图和元件连接，确保没有错误。
6. 固定电路板：将电路板固定在一个合适的外壳中，可以使用螺丝或胶水固定。
同时，确保电路板安装牢固，避免摇晃或松动。
7. 测试稳定性：在连接到所需设备之前，将电源连接到一个负载并进行长时间测试。
观察输出电压的稳定性和负载能力，确保满足实际需求。
以上就是制作一个简单可调电源的低成本方法。
电脑电源改可调电源很实用（已更新改动过程）[
电脑电源改可调电源很实用（已更新改动过程）[ 电脑电源改可调电源很实用（已更新改动过程） [复制链接]xiaolei353 xiaolei353 当前在线UID282189阅读权限25最后登录2013-4-5精华0主题32积分391威望36 金币266 贡献454 推广0 帖子267在线时间176 小时注册时间2012-4-11 窥视卡雷达卡中级技工中级技工, 积分 391, 距离下一级还需 109 积分积分391威望36 金币266 贡献454 推广0 帖子267注册时间2012-4-11串个门加好友打招呼发消息电梯直达楼主发表于 3 小时前 |只看该作者 |倒序浏览本帖最后由 xiaolei353 于 2013-4-5 15:27 编辑本人闲时利用电脑旧电源改的可调电源输出电压0-30V 输出电流10A 兼短路过压保护。
哈哈。
上图大家看。
这个电脑电源还可以改12V 24V充电器。
我改的充电器都卖给开车的，一个100 -150 。
很实用可靠。
大家可以效仿。
哈哈应大家要求，我把改动过程说下，一般电脑电源内部由LM339+TL494（或者7500）控制。
只要拆开电源看到有这两个集成块的都可以改！所需材料：电脑电源一个，数字电压表电流表各一个，10K电位器一个，电阻若干.改动原理: TL494 1 2脚控制输出电压变化，通过调节 1 2脚对地电位，达到调节输出电压作用。
LM339 5脚是过压欠压保护脚，断开即可去掉电压保护(保留电流保护）改动其实很简单，先打开外壳，找到各路电压输出。
1.断开各路输出电压到ＴＬ４９４１脚的电路，2.断开各路输出电压到ＬＭ３３９５脚的电路，3.断开风扇供电（一般是+12v)注意把＋１２ｖ输出电容换高耐压的。
５０ｖ１０００ＵＦ，电源原风扇改单独供电。
我把网上经典电路图发下，大家照着改即可。
最新废旧节能灯改制低压直流电源
废旧节能灯改制低压直流电源目录前言 (3)§1 直流稳压电源的性能 (5)§2 节能灯原理 (6)§3 节能灯改制低压直流电源的方法 (9)3.1 改制方法说明………………………………………………………3.2 问题点简介…………………………………………………………§4 自制低压直流电源的性能与调试 (11)4.1 改制方法 (11)4.2 调试方法 (13)参考文献 (15)摘要 (17)结论 (19)谢辞 (21)前言紧凑型节能灯（以下简称节能灯）是一种把电子镇流器和灯管组合在一起的节能灯。
具有体积小，光线柔和，发光效率高节约电能，价格较低等诸多优点受到消费者的青睐。
节能灯损坏后，因价格不高，并因为灯管与电子镇流器相连，难以在市场上找到配件，一般均作废弃处理。
其实节能灯故障中多数情况是灯管坏了，电子镇流器往往是完好的，只要稍作改动，花费两三元钱的代价就可以改制成低压直流电源，其输出功率可达数瓦到十多瓦，作为充电器、随身听、MP3播放器、小收音机等的直流电源非常实惠。
本文将详细介绍节能灯的电路和改制为低压直流电源的方法。
废旧节能灯改制低压直流电源§1 直流稳压电源的性能电子设备中都需要稳定的直流电源，稳压电源一般由变压器、整流器和稳压器三大部分组成，功率较小的直流电源大多数都是将50HZ的交流电经过整流、滤波和稳压后获得的。
整流电路用来将交流电压变换为单向脉冲脉动的直流电压；滤波电路用来滤除整流后单向脉动电压中的交流成分，使之成为平滑的直流电压；稳压电路的作用是当输入交流电源电压波动、负载和温度边哈时，维持输出直流电压的稳定，稳压电源的技术指标及对稳压电源的要求稳压电源的技术指标可以分为两大类：一类是特性指标，如输出电压、输出电滤及电压调节范围；另一类是质量指标，反映一个稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。
对稳压电源的性能，主要有以下四个万面的要求1.1 稳定性好当输入电压Usr （整流、滤波的输出电压）在规定范围内变动时，输出电压Usc 的变化应该很小一般要求。
就爱瞎折腾系列——生活中很常见的东西，简单做成实用可调电源
就爱瞎折腾系列——生活中很常见的东西，简单做成实用可调电源各位看官们好久不见，最近小编由于想要DIY或者拆修很多电子玩意儿，但才惭愧的发现手头连一台像样的可调稳压电源都没有，而外面卖的成品电源要么价格便宜而功率小，要追求功率那么价格又小贵了。
于是小编萌生出电源也自己DIY的想法，于是就有了下面的故事。
电源的最终形态首先，需要一个像样的大小合适的外壳。
用锯片比着模拟表头的大小切出表头位置从好朋友那费了很多力才搞到的盒子表头就位，用热熔胶把表头加以固定初具模样接下来把测试电源线做好，具体步骤不详细介绍，一头接夹子，一头接香蕉头香蕉头接线电源中的主角就是下面的它：来自日本的YDS-812模块，某宝花几块钱就能买到，便宜又好用。
一般情况下最大电压输入多少，那么输出电压就为0~输入电压。
YDS-812模块和简单的外围电路用销售钻给调压电位器开孔位看完下图，细心的朋友就能发现了，模块的供电来自模块下的黑盒子，没错它就是笔记本电源适配器。
小编这里用的是联想笔记本电源，电源插头已经更换为通用圆插头，20V，65W。
用于普通的实验测试里已经绰绰有余。
怎么样？是不是很简单很方便，取材相当容易。
调压电位器就位，接下来选香蕉座孔位电源输出口也就是香蕉座位置就选在电位器下方电源拨动开关由于正面没位置了所以加在侧面侧面的电源开关YDS-812细节下面开始接线，模块板输入输出正负极接对，模拟表头的接法在初中物理里已经讲的太多太多，是不是很简单呢排线比较乱，强迫症快回避模块散热器位旁开孔通风散热盖上盖子前通电OK对照万用表分别校准两个表头的值随手找一个负载上电测试测试指针电流电压均正常，完工小编测试了下10V输出情况下瞬时电流已经满偏（大于5A），已经远远超出一般实验测试时的使用功率，不必担心功率不足的问题，所以说非常实用。
最后，总体电路非常简单，运用初中物理知识就能完成。
其次，材料非常简单而且成本极低。
一个旧笔记本电源10元，YDS-812模块网上不超过10块，再加上盒子、电线、表头等等成本不到50块。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自己动手改制低压可调电源
低压可调电源对普通维修者来说，虽然不常用，但有时是不可或缺的。
例如，对怀疑的IC块进行外加电源测试，对工作电压很另类的电子产品进行主板测试等，就需要低压可调电源了。
然而正常渠道购进的低压可调电源，价格往往较贵（约300元），这里介绍一种利用低压开关电源（+5V）进行改制的方法。
目前市场上海量销售的LED显示屏专用开关电源（价格便宜，仅60元左右），经过简单改制，即可实现连续调压功能。
例如：大家常见的诚联开关电源（CLA-200-5型，5V/40A）结构简单，无副电源，无过多保护控制电路，通电自启动（电路原理见附图，根据实物绘制）。
主芯片IC1为常见的KA7500B，其工作原理不再赘述，只简单介绍一下电源过载或短路保护电路。
如图所示，Q5（C1815）与R26、R27、R28、D17组合，负责过载或短路取样放大，连至IC1的○4脚。
当电源过载或短路时，＋5V输出电压大幅降低，Q5 的b极为低电平，c 极呈现高电平，经D17传至IC1的○4脚，当上升的电压超过3V时，关闭IC1⑧、○11脚的脉宽调制电压输出，使T2推动变压器、T1主电源开关变压器停振，＋5V输出电压消失，电源处于待机状态（一旦保护，需重启电源才能工作）。
而由电阻R29、R30、R31、电位器RW（1K）组成了输出电压控制及微调电路，连至IC1的○1脚。
此时进行电压微调，上下不超过0.5V。
如按附图所示改动部分电路元件，便可实现输出电压在2.6V～9.5V之间连续可调。
首先是将R29（220）、R30（1K）改为跳线，电位器RW（1K）改为5K，R31（1.2K）改为220Ω/0.5W（该处阻值不能为0，以防止电位器RW调0时，输出电压短路）。
此外，为安全起见，还应将输出负载电阻R34（51Ω）改为560Ω，LED指示灯串联限流电阻RD（390Ω）改为1K（因工作需要，输出电压有可能长时间维持在9V）。
最后，输出滤波电容C24～C25也需全部更换为耐压值25V的电解电容。
下面进行调试验证。
接通电源，逐渐增大RW阻值，RW上的分压也随之变大，IC1○1脚的比较电压也随之变化，经IC1内部自动调控脉宽，输出电压会随之下降。
当RW调至最大阻值5K时，输出电压会降至稳定的2.6V。
同理，当RW调至最小阻值0时，输出电压会升至稳定的9.5V（以上均为带载状态）。
在整个调试过程中，IC1○4脚的电压一直保持在0.46V，Q5的b极电压仅在0.68～0.75V之间变化，c极一直保持在0.01V，未出现保护动作。
经过长时间试机，最终可以判定，用以上方法改制成的低压可调电源稳定可靠，可以在实际维修中使用。
