(完整版)可燃气体探测器规范
可燃气体探测器安装规范(标准版)
可燃气体探测器安装规范(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改可燃气体探测器安装规范(标准版)1可燃气体检测探头选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内，尽可能靠近，但不要影响其它设备操作，同时尽量避免高温、高湿环境。
2可燃气体检测探头用于大面积气体检测时可采用10～12平方米一个探头布置，也可达到检测报警效果。
3可燃气体检测探头安装方式可采用房顶吊装、墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于维护、标定。
4可燃气体检测探头安装高度：检测氢气、天然气、城市煤气等比重小于空气的气体时，采用距屋顶1米左右安装；检测液化石油气等比重大于空气的气体时，采用距地面1.5～2米左右安装。
5可燃气体检测探头布线应采用三芯屏蔽电缆，单根线径大于1平方毫米，接线时屏蔽层必须接地。
6可燃气体检测探头现场走线应穿管，所用管子应符合消防要求，管子应与探头连接，以达到消防要求。
7可燃气体检测探头安装时应传感器朝下固定。
8可燃气体检测探头应在断电情况下接线，确定接线正确后通电；应在确定现场无可燃气泄漏情况下，开盖调试探头。
9可燃气体检测探头应至少每年标定一次，以确保检测精度。
云博创意设计MzYunBo Creative Design Co., Ltd.。
可燃气体探测器安装规范
可燃气体探测器安装规范可燃气体探测器是一种用于监测环境中可燃气体浓度的设备，常用于工业厂房、实验室、地下室、商业场所等需要监测可燃气体的空间。
为了确保可燃气体探测器的有效工作和安全运行，安装时需要遵循一定的规范。
以下是可燃气体探测器安装的一般规范。
1. 安装位置选择：根据可燃气体的密度和扩散特性，选择合适的安装位置。
一般情况下，可燃气体探测器应安装在离地面1-1.5米高度的位置，以保持离地面的垂直间距。
2. 避免遮挡和干扰：可燃气体探测器的周围应避免有物体遮挡和干扰，以免影响探测器的性能。
3. 安装固定：可燃气体探测器应固定在墙壁、天花板或其他适当的位置上，确保固定牢固。
安装时应注意避免与其他设备或建筑物相互干扰。
4. 供电系统：可燃气体探测器的供电系统应符合相关的电气安全规范，供电线路应经过专业人员安装和检测，确保供电稳定可靠。
5. 连接气体管道：如有需要，可燃气体探测器应连接到气体管道上，以实时监测管道内的可燃气体浓度。
连接管道时，应注意管道的密封性和连接的可靠性，以避免气体泄漏。
6. 报警信号输出：可燃气体探测器的报警信号应能够及时传输到控制室或其他监测设备上。
对于涉及安全的环境，建议采用多种方式进行报警，如声光报警、电话报警等。
7. 定期维护和检测：安装完成后，应对可燃气体探测器进行定期的维护和检测。
包括对探测器的清洁、定期校准和更换传感器等。
这能够确保可燃气体探测器的正常工作和准确性。
8. 建立警示标识：安装完可燃气体探测器后，应在可燃气体较为集中的区域设置警示标识，以提醒人们注意可燃气体的存在，并采取相应的防护措施。
9. 安全使用和操作：可燃气体探测器在使用中应严格按照说明书和相关安全规定进行操作，不得擅自更改、拆卸或修理。
同时，应定期对人员进行使用和操作的培训，提高安全意识和应急响应能力。
总之，可燃气体探测器的安装需要遵循一定的规范，以确保其安全性和有效性。
只有在合适的位置固定并进行正确的供电和连接，定期维护和检测，才能保证可燃气体探测器的正常工作，及时预警可燃气体泄漏，为人们的生命和财产安全提供保障。
可燃气体探测器安装规范
可燃气体探测器安装规范
可燃气体探测器安装规范：
1 可燃气体检测探头选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内，尽可能靠近，但不要影响其它设备操作，同时尽量避免高温、高湿环境。
2 可燃气体检测探头用于大面积气体检测时可采用10～12平方米一个探头布置，也可达到检测报警效果。
3 可燃气体检测探头安装方式可采用房顶吊装、墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于维护、标定。
4 可燃气体检测探头安装高度：检测氢气、天然气、城市煤气等比重小于空气的气体时，采用距屋顶1米左右安装；检测液化石油气等比重大于空气的气体时，采用距地面 1.5～2米左右安装。
5 可燃气体检测探头布线应采用三芯屏蔽电缆，单根线径大于1平方毫米，接线时屏蔽层必须接地。
6 可燃气体检测探头现场走线应穿管，所用管子应符合消防要求，管子应与探头连接，以达到消防要求。
7 可燃气体检测探头安装时应传感器朝下固定。
8 可燃气体检测探头应在断电情况下接线，确定接线正确后通电；应在确定现场无可燃气泄漏情况下，开盖调试探头。
9 可燃气体检测探头应至少每年标定一次，以确保检测精
度。
可燃气体探测器规范 (3)
可燃气体探测器规范1. 引言可燃气体探测器是一种用于检测室内或工业环境中可燃性气体泄漏的设备。
其作用是及时发现气体泄漏，并及时发出报警信号以避免火灾和爆炸事故的发生。
为了确保可燃气体探测器的可靠性和准确性，制定了本规范。
2. 设备要求2.1 检测范围可燃气体探测器应能够检测室内或工业环境中的常见可燃气体，如甲烷、乙烷、丙烷等。
其检测范围应根据实际需求进行配置，同时能够满足相关国家或行业标准的要求。
2.2 灵敏度可燃气体探测器应具有一定的灵敏度，能够在气体泄漏的早期阶段发出报警信号。
对于常见可燃气体，绝对灵敏度应不高于100 ppm (parts per million)。
2.3 响应时间可燃气体探测器应具备快速响应的能力，能够在气体泄漏后的几秒钟内发出报警信号。
响应时间应不超过5秒。
2.4 抗干扰能力可燃气体探测器应具备一定程度的抗干扰能力，能够在干扰气体存在的情况下准确地检测目标可燃气体。
其抗干扰能力应符合相关标准要求。
2.5 可靠性与稳定性可燃气体探测器应具备高可靠性和稳定性，能够在恶劣环境条件下正常工作，并能够持续运行一定时间。
其设计和制造应符合相关质量管理体系标准。
3. 安装要求3.1 安装位置可燃气体探测器应安装在潜在气体泄漏的位置附近，以提高探测效果。
同时应避免安装在通风口、直射阳光下或易受震动的地方，以免影响其正常工作。
3.2 安装高度可燃气体探测器应安装在离地面1.5米至2.0米的位置，以便能够及时感知到气体泄漏。
对于工业环境，应根据实际情况确定安装高度。
3.3 电源与信号线可燃气体探测器的电源和信号线应采用合适的规格和材料，以确保供电和信号传输的可靠性。
同时应符合相关电气安全标准。
4. 维护保养4.1 定期检测与校准可燃气体探测器应定期进行检测和校准，以确保其准确性和可靠性。
检测频率应根据实际使用条件确定，一般不少于一年一次。
4.2 清洁与防尘可燃气体探测器应定期进行清洁和防尘工作，以保持其敏感元件的正常工作状态。
可燃气体探测器安装规范
可燃气体探测器安装规范可燃气体探测器是一种用于检测周围环境中燃气的存在和浓度的设备，其主要应用于烟气检测、燃气检测、化学品检测等领域。
然而，每种设备的安装方法和应用范围都不尽相同，因此在安装可燃气体探测器时，必须遵守一定的规范和标准，以确保设备的正常运行和性能。
一、可燃气体探测器的分类：根据检测原理和设备类型的不同，可燃气体探测器可分为三类，包括：助燃性气体探测器、毒性气体探测器和可燃性气体探测器。
助燃性气体探测器是一种能够检测氧/氮气混合气体中的氢气、丙烷、乙烷等易燃气体。
其原理是将检测区域内的气体样品与空气混合，利用燃烧的化学反应来检测例如氢气、丙烷、乙烷等气体的存在。
毒性气体探测器可以检测可燃污染物（包括氧化物、氢气和一些其他有机化学物质）和有害气体（例如一氧化碳和二氧化硫等）的存在。
可燃气体探测器是一种能够检测周围环境中可燃气体浓度的设备。
包括使用红外线和独立的电化学技术的设备，通常根据安装要求进行安装。
二、可燃气体探测器的装置规范：（1）安装有害气体检测器。
有害气体的检测器要根据现场情况进行安装，安放的位置应该放在疏散区、管路、通道等人员和设备经过的位置，并且应该处在有害气体可能产生的地方。
（2）安装可燃气体检测器。
可燃气体检测器一般会安装在管道、油盘、仓库门口等易受气体泄漏的设施附近，检测器应该具有一定的灵敏性，能够检测到不同类型和浓度的气体，以保证人员和设备的安全。
（3）定期维护和保养。
对于安装过的可燃气体探测器，在使用过程中应定期进行检查和保养，以确保设备的正常运行和精度。
（4）安装位置和范围。
可燃气体探测器的安装位置和范围应按照室内通风和空气流动等因素来确定，以保证检测精度和安全性；并且检测器的安装应该符合国家安全条例的要求，否则有可能会导致误报、漏报等安全隐患。
（5）安装高度。
可燃气体探测器的安装高度应根据气体密度来确定，一般低于预计排放气体的位置。
（6）底座和墙壁固定。
可燃气体探测器的安装必须用合适的底座或扣座来固定探测器，以确保其稳定安全，墙壁固定也要具有相应的强度，以避免日常振动和工作干扰。
可燃气体探测器安装规范

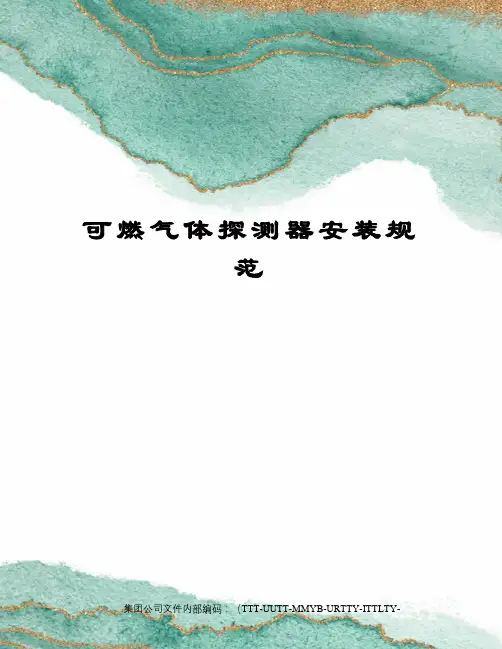

可燃气体探测器安装规
范
集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
可燃气体探测器安装规范
安装规范：
1可燃气体检测探头选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内，尽可能靠近，但不要影响其它设备操作，同时尽量避免高温、高湿环境。
2可燃气体检测探头用于大面积气体检测时可采用10～12平方米一个探头布置，也可达到检测报警效果。
3可燃气体检测探头安装方式可采用房顶吊装、墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于维护、标定。
4可燃气体检测探头安装高度：检测氢气、天然气、城市煤气等比重小于空气的气体时，采用距屋顶1米左右安装；检测液化石油气等比重大于空气的气体时，采用距地面1.5～2米左右安装。
5可燃气体检测探头布线应采用三芯屏蔽电缆，单根线径大于1平方毫米，接线时屏蔽层必须接地。
6可燃气体检测探头现场走线应穿管，所用管子应符合消防要求，管子应与探头连接，以达到消防要求。
7可燃气体检测探头安装时应传感器朝下固定。
8可燃气体检测探头应在断电情况下接线，确定接线正确后通电；应在确定现场无可燃气泄漏情况下，开盖调试探头。
9可燃气体检测探头应至少每年标定一次，以确保检测精度。
可燃气体探测器安装规范
仅供参考[整理] 安全管理文书
可燃气体探测器安装规范
日期：__________________
单位：__________________
第 1 页共 3 页
仅供参考[整理]
可燃气体探测器安装规范
1可燃气体检测探头选点应选择阀门、管道接口、出气口或易泄漏
处附近方圆1米的范围内，尽可能靠近，但不要影响其它设备操作，同
时尽量避免高温、高湿环境。
2可燃气体检测探头用于大面积气体检测时可采用10～12平方米一个探头布置，也可达到检测报警效果。
3可燃气体检测探头安装方式可采用房顶吊装、墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于维护、标定。
4可燃气体检测探头安装高度：检测氢气、天然气、城市煤气等比
重小于空气的气体时，采用距屋顶1米左右安装；检测液化石油气等比重大于空气的气体时，采用距地面 1.5～2米左右安装。
5可燃气体检测探头布线应采用三芯屏蔽电缆，单根线径大于1平方毫米，接线时屏蔽层必须接地。
6可燃气体检测探头现场走线应穿管，所用管子应符合消防要求，
管子应与探头连接，以达到消防要求。
7可燃气体检测探头安装时应传感器朝下固定。
8可燃气体检测探头应在断电情况下接线，确定接线正确后通电；
应在确定现场无可燃气泄漏情况下，开盖调试探头。
9可燃气体检测探头应至少每年标定一次，以确保检测精度。
第 2 页共 3 页
仅供参考[整理] 安全管理文书
整理范文，仅供参考！
日期：__________________
单位：__________________
第 3 页共 3 页。
可燃气体探测器安装规范
可燃气体探测器装置规范之阿布丰王创作
可燃气体探测器装置规范： 1 可燃气体检测探头选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内, 尽可能靠近,但不要影响其它设备把持,同时尽量防止高温、高湿环境.
2 可燃气体检测探头用于年夜面积气体检测时可采纳10～12平方米一个探头安插,也可到达检测报警效果.
3 可燃气体检测探头装置方式可采纳房顶吊装、墙壁装置或抱管
装置,应确保装置牢固可靠,同时应考虑便于维护、标定.
4 可燃气体检测探头装置高度：检测氢气、天然气、城市煤气等
比重小于空气的气体时,采纳距屋顶1米左右装置；检测液化石油气等比重年夜于空气的气体时,采纳距空中1.5～2米左右装置.
5 可燃气体检测探头布线应采纳三芯屏蔽电缆,单根线径年夜于1
平方毫米,接线时屏蔽层必需接地.
6 可燃气体检测探头现场走线应穿管,所用管子应符合消防要求,
管子应与探头连接,以到达消防要求.
7 可燃气体检测探头装置时应传感器朝下固定.
8 可燃气体检测探头应在断电情况下接线,确定接线正确后通电；应在确定现场无可燃气泄漏情况下,开盖调试探头.
9 可燃气体检测探头应至少每年标定一次,以确保检测精度.。
可燃气体探测器配置标准
可燃气体探测器配置标准一、确定探测范围根据使用场所的面积和可燃气体可能的泄漏点，确定探测器的安装位置和数量。
一般来说，每50-100平方米安装一个探测器，对于可能存在密闭空间的场所，应适当增加探测器的数量。
二、选择探测器类型根据使用场所的气体类型和浓度，选择合适的探测器类型。
常见的可燃气体有甲烷、天然气、液化石油气等，每种气体都有自己的探测范围和灵敏度。
此外，对于不同的使用场所，如室内、室外、高温、高湿等环境，也需要选择不同类型的探测器。
三、确定报警值根据相关规范和标准，确定可燃气体探测器的报警值。
一般来说，当可燃气体浓度达到一定值时，探测器会发出警报，提醒工作人员采取措施。
需要注意的是，不同场所的可燃气体报警值可能不同，应结合实际情况进行设定。
四、安装位置1.探测器应安装在可燃气体可能泄漏的区域，如储气罐周围、管道密集处、厨房等。
2.探测器应安装在距离地面1.5-3米的高度范围内，以保证探测效果。
3.对于存在较强电磁干扰的场所，应适当远离设备。
4.安装时应考虑维护和保养的方便性。
五、防爆要求对于可能存在可燃气体泄漏的场所，应选择防爆型的可燃气体探测器。
防爆型探测器具有更强的安全性能，可以有效地防止因泄漏引起的爆炸事故。
在选择防爆型探测器时，应注意以下几点：1.防爆等级应符合使用场所的要求。
2.应具有有效的防爆措施和安全认证。
3.应注意与防爆型灯具、开关等设备的匹配问题。
六、维护保养1.定期检查探测器的外观是否完好，如有破损应及时维修或更换。
2.定期检查探测器的灵敏度和精度，如有问题应及时调整或更换。
3.定期清洁探测器表面，保持清洁干燥。
4.对于长期不使用的探测器，应定期通电检查其工作状态。
七、报警系统1.探测器应与报警系统联动，当探测到可燃气体泄漏时，应立即发出警报并启动相应的应急措施。
2.报警系统应具有声光提示功能，以便工作人员及时发现异常情况。
3.报警系统应具有记录功能，可以记录报警时间、地点等信息，方便后续调查和处理。
可燃气体探测器规范
石油化工企业可燃气体和有毒气体检测报警设计规范SH3063—1999国家石油和化学工业局1999—04—15发布1999—09—01实施1 总则1．0．1 为保障石油化工企业的生产安全和／或人身安全，检测泄漏的可燃气体或有毒气体的浓度并及时报警以预防火灾与爆炸和／或人身事故的发生，特制定本规范。
1．0．2 本规范适用于石油化工企业泄漏的可燃气体和有毒气体的检测报警设计。
1．0．3 执行本规范时，尚应符合现行有关强制性标准规范的规定。
2 术语、符号2．1 术语2．1．1 可燃气体combustible gas本规范中的可燃气体系指气体的爆炸下限浓度(V％)为10％以下或爆炸上限与下限之差大于20％的甲类气体或液化烃、甲B、乙A类可燃液体气化后形成的可燃气体或其中含有少量有毒气体。
2．1．2 有毒气体toxic gas本规范中的有毒气体系指硫化氢、氰化氢、氯气、一氧化碳、丙烯腈、环氧乙烷、氯乙烯。
2．1．3 最高容许浓度allowable maximum concentration系指车间空气中有害物质的最高容许浓度，即工人工作地点空气中有害物质所不应超过的数值。
此数值亦称上限量。
2．2 符号2．2．1 LEL可燃气体爆炸下限浓度(V％)值。
2．2．2 TLV车间空气中有害物质的最高允许浓度值。
3 一般规定3．0．1 生产或使用可燃气体的工艺装置和储运设施(包括甲类气体和液化烃、甲。
类液体的储罐区、装卸设施、灌装站等，下同)的2区内及附加2区内，应按本规范设置可燃气体检测报警仪。
生产或使用有毒气体的工艺装置和储运设施的区域内，应按本规范设置有毒气体检测报警仪。
1 可燃气体或其中含有毒气体，一旦泄漏，可燃气体可能达到25％LEL，但有毒气体不能达到最高容许浓度时，应设置可燃气体检测报警仪；2 有毒气体或其中含有可燃气体，一旦泄漏，有毒气体可能达到最高容许浓度，但可燃气体不能达到25％LEL时，应设置有毒气体检测报警仪；3 既属可燃气体又属有毒气体，只设有毒气体检测报警仪；4 可燃气体与有毒气体同时存在的场所，应同时设置可燃气体和有毒气体检测报警仪。
可燃气体探测器安装规范
可燃气体探测器安装规范
安装规范：
1 可燃气体检测探头选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内，尽可能靠近，但不要影响其它设备操作，同时尽量避免高温、高湿环境。
2 可燃气体检测探头用于大面积气体检测时可采用10～12平方米一个探头布置，也可达到检测报警效果。
3 可燃气体检测探头安装方式可采用房顶吊装、墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于维护、标定。
4 可燃气体检测探头安装高度：检测氢气、天然气、城市煤气等比重小于空气的气体时，采用距屋顶1米左右安装；检测液化石油气等比重大于空气的气体时，采用距地面～2米左右安装。
5 可燃气体检测探头布线应采用三芯屏蔽电缆，单根线径大于1平方毫米，接线时屏蔽层必须接地。
6 可燃气体检测探头现场走线应穿管，所用管子应符合消防要求，管子应与探头连接，以达到消防要求。
7 可燃气体检测探头安装时应传感器朝下固定。
8 可燃气体检测探头应在断电情况下接线，确定接线正确后通电；应在确定现场无可燃气泄漏情况下，开盖调试探头。
9 可燃气体检测探头应至少每年标定一次，以确保检测精度。
可燃气体探测器安装规范
可燃气体探测器安装规范可燃气体探测器是一种用于检测室内空气中可燃气体浓度的仪器设备，为了确保其正常工作和准确检测，我们在安装探测器时需要按照一定的规范进行操作。
以下是可燃气体探测器安装的一般规范：1. 安装位置选择：可燃气体探测器的安装位置应考虑到可能的泄漏源以及气体扩散的路径，选择可能产生泄漏的设备周围、管道和阀门等位置，但应避免安装在通风口和排风扇附近以及空气流动速度较快的位置。
同时，应避免安装在可能暴露于高温、冷却剂或化学腐蚀剂等环境中的位置。
2. 安装高度：可燃气体探测器的安装高度通常会根据气体密度的不同而有所差异。
对于气体比空气轻的可燃气体，如天然气和乙炔等，探测器应安装在离地面30cm-60cm的高度；对于气体比空气重的可燃气体，如液化石油气和甲烷等，探测器应安装在离地面10cm-30cm的高度。
这样能够有效检测到可能泄露的气体。
3. 安装间距：可燃气体探测器的安装间距应根据探测器的灵敏度和探测气体的扩散特性来确定。
通常情况下，当探测器的灵敏度较高时，可以适当增大安装间距；当探测器的灵敏度较低时，应减小安装间距。
一般建议探测器的安装间距为4-6米。
4. 电源和信号线规范：可燃气体探测器的电源和信号线安装应遵循国家电气规范和相关安全规定。
电源线和信号线不得与强电线路同线敷设，要严格禁止出现短路、漏电等安全隐患。
此外，还要注意电源和信号线的可靠固定，以防止被人为移动或拔出。
5. 探测器标识：安装完可燃气体探测器后，应在其周围醒目的位置设置标志牌，标示该区域已安装可燃气体探测器。
标志牌上应显示探测器的类型、测量范围、安装日期等信息，以提醒周围人员注意安全并遵守相应的操作规程。
总之，可燃气体探测器的安装需要遵循相关规范和标准，合理选择安装位置、安装高度和安装间距，并保证电源和信号线的安全可靠。
只有按照规范进行安装，我们才能确保可燃气体探测器正常工作，及时发现并防止可燃气体泄漏事故的发生。
可燃气体探测器规范
可燃气体探测器规范
可燃气体探测器规范是为了确保可燃气体探测器的安全可靠运行而制定的标准。
以下是可燃气体探测器规范的主要内容：
1. 适用范围：规定了可燃气体探测器适用的环境和领域。
2. 术语和定义：列举了可燃气体探测器中常用的术语和定义，使得规范的解释更加明确。
3. 产品分类：将可燃气体探测器按照探测原理和使用场所进行分类，方便用户选择适合的产品。
4. 技术要求：规定了可燃气体探测器在设计、制造和使用方面的技术要求，包括但不限于以下几个方面：
(1) 探测范围和精度：规定了可燃气体探测器对不同类型可燃气体的探测范围和精度要求，确保探测器能够准确地判断可燃气体的浓度。
(2) 报警方式和响应时间：规定了可燃气体探测器的报警方式和响应时间要求，确保人员在可燃气体泄漏时能够迅速采取措施。
(3) 环境适应性：规定了可燃气体探测器在不同环境条件下的适应性要求，包括温度、湿度、震动等。
(4) 安全性能：规定了可燃气体探测器的安全性能要求，包
括电气安全、防爆性能等。
(5) 维护和维修：规定了可燃气体探测器的维护和维修要求，包括定期校验、维护记录等。
5. 标识和包装：规定了可燃气体探测器的标识和包装要求，确保用户能够正确使用和识别探测器。
6. 检测方法和标准：规定了可燃气体探测器的检测方法和标准，包括性能检测、可靠性检测等。
以上是可燃气体探测器规范的主要内容。
通过遵循这些规范，可以保证可燃气体探测器的正常运行，并提高工作场所的安全性。
可燃气体探测器调试规范有哪些
可燃气体探测器安装规范：
1、可燃气体检测探头选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内，尽可能靠近，但不要影响其他设备操作，同时尽量避免高温、高湿环境。
2、可燃气体检测探头用于大面积气体检测时可采用10~12平方米一个探头布置，也可达到检测报警效果。
3、可燃气体检测探头安装方式可采用房顶吊装、墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于维护、标定。
4、可燃气体检测探头安装高度：
检测氢气、天然气、城市煤气等比重小于空气的气体时，采用距屋顶1米左右安装；检测液化石油气等比重大于空气的气体时，采用距地面
1.5~2xx安装。
5、可燃气体检测探头布线应采用三芯屏蔽电缆，单根线径大于1平方毫米，接线时屏蔽层必须接地。
6、可燃气体检测探头现场走线应穿管，所用管子应符合消防要求，管子应与探头连接，以达到消防要求。
7、可燃气体检测探头安装时应传感器朝下固定。
8、可燃气体检测探头应在断电情况下接线，确定接线正确后通电；应在确定现场无可燃气泄漏情况下，开盖调试探头。
9、可燃气体检测探头应至少每年标定一次，以确保检测精度。
1/ 1。
可燃气体探测器规范
可燃气体探测器规范可燃气体探测器是一种用于监测和检测可燃气体浓度的仪器，广泛应用于工业生产、民用生活和安全监测等领域。
为了保证可燃气体探测器的正常运行和准确测量，相关部门和行业制定了一系列的规范。
首先，可燃气体探测器应符合国家相关行业标准，如GB3836.1-2010《爆炸性环境用电气设备第1部分：常用要求》、GB15322.1-2003《电气安装工程设计第1部分：一般规定》等。
这些标准规定了探测器的技术要求、安全要求、防护要求等内容，确保其设计、制造和使用过程中的可靠性和安全性。
其次，可燃气体探测器在安装和操作过程中，需要满足以下规范要求。
1. 安装规范：可燃气体探测器的安装应符合工程设计和相关标准要求，如安装位置、安装高度、安装固定方式等。
同时，应确保探测器与气体源的距离、周围环境温度、湿度等因素符合要求。
2. 联动控制规范：探测器需要与报警设备、关阀设备等进行联动控制，以保证及时有效地采取安全措施。
因此，探测器的联动控制需满足相关行业标准和设计要求，如控制信号的传输方式、传输距离、感应速度等。
3. 维护检修规范：可燃气体探测器需要进行定期的维护检修和校准，以确保其测量结果的准确性和可靠性。
维护检修应由专业人员进行，按照探测器的使用说明书和维护手册进行操作，记录维护过程和结果。
4. 报警处理规范：一旦探测器检测到可燃气体浓度超过设定的阈值，应立即发出报警信号。
相关人员应及时采取应急措施，如通风处理、紧急疏散等。
同时，应与相关部门进行沟通，进行故障排查、修复和记录。
对于频繁误报或故障的探测器，应及时更换或修理。
5. 数据记录和存储规范：可燃气体探测器需要记录和存储检测数据，以备查验和分析。
数据的记录方式和存储周期应符合相关规定和标准，如数据的时间、地点、浓度值、报警状态等。
可燃气体探测器规范的制定和执行，对于保障人员生命安全、预防事故和环境污染具有重要意义。
相关企事业单位和个人应严格按照规范要求进行购买、安装、使用和维护，提高安全意识和技能水平，确保可燃气体探测器的有效运行和使用效果。
可燃气体探测器规范
可燃气体探测器规范引言可燃气体探测器是用于监测环境中可燃气体浓度的设备，广泛应用于工业、商业和居民场所。
为确保可燃气体探测器的安全性和可靠性，制定本规范。
设备要求1.设备应符合国家相关标准和规范的要求。
2.设备应具备可靠的性能，能够准确测量可燃气体的浓度，并及时报警。
3.设备应具备防爆性能，能够在可燃气体泄漏时防止发生火灾和爆炸。
4.设备应具备稳定的工作特性，能够在长时间运行中保持准确可靠的测量结果。
5.设备应易于安装和维护，便于日常管理和检修。
安装要求1.可燃气体探测器应根据具体使用场所和要求进行布置，以确保能够及时检测到可燃气体的泄漏。
2.设备应安装在高风险区域，如锅炉房、厨房和储气罐等。
3.设备应安装在离可能泄漏源较近的位置，以便检测到可燃气体泄漏的最佳位置。
4.设备应具备适应不同环境条件的能力，如温度、湿度和振动等。
5.设备应与消防系统和报警系统进行联动，以便及时采取措施进行处理。
维护管理1.可燃气体探测器应定期进行维护保养，包括校准、清洁和更换传感器等。
2.设备应有完善的自检功能，能够定期自检并记录自检结果。
3.设备维护人员应熟悉设备的使用和维护，能够正确处理设备故障和报警。
4.设备维护人员应定期进行培训，了解最新的设备操作和维护要求。
5.设备维护人员应及时处理设备故障和报警，确保设备的正常运行并排除安全隐患。
故障排除1.设备应具备故障自诊断功能，能够及时报警并显示故障信息。
2.在设备故障时，应立即停止使用，并通知维护人员进行处理。
3.维护人员应排查故障原因，并采取相应措施进行修复。
4.设备修复后应进行测试和校准，确保设备恢复正常工作状态。
5.对于无法恢复正常工作的设备，应及时更换并进行记录，以确保安全运行。
总结本规范旨在确保可燃气体探测器在使用过程中的安全性和可靠性。
只有符合规范要求的设备才能提供准确的可燃气体浓度测量，并能在发生泄漏时及时报警，从而保护人员和财产安全。
同时，定期的维护和管理，以及故障排除和及时更换设备，也是确保设备长期可靠工作的关键。
可燃气体探测器规范
可燃气体探测器规范简介可燃气体探测器是一种用于检测环境中可燃气体浓度的装置。
它们是关键的安全设备，用于监测潜在的可燃气体泄漏，以预防火灾和爆炸事故的发生。
本文档旨在提供可燃气体探测器的规范与安装要求，以确保其正常运行并满足安全需求。
规范要求1.测量范围：可燃气体探测器应具备广泛的测量范围，以适应多种环境。
测量范围应根据具体用途确定，但通常不低于0-100%LEL（LowerExplosive Limit）的范围。
2.灵敏度：探测器应具备良好的灵敏度，能够及时响应低浓度的可燃气体。
3.稳定性：探测器应具备稳定的性能，不受温度、湿度和压力等环境因素的影响。
4.准确性：探测器应具备高度准确的测量能力，测量误差应在合理范围内，最大误差不应超过±5%LEL。
5.响应时间：探测器应具备快速的响应时间，能够在短时间内检测到可燃气体的泄漏。
6.报警功能：探测器应具备报警功能，并通过声音、光线或其他可视化手段提醒人员存在可燃气体泄漏。
7.自动检测与校准：探测器应具备自动检测与校准功能，能够定期校准传感器，确保测量的准确性。
8.适应环境：探测器应适应宽温度范围，并具备防尘、防水等功能，以适应各种复杂环境。
安装要求1.安装位置：可燃气体探测器的安装位置应根据实际情况进行选择。
通常情况下，应选择可燃气体泄漏的可能性较高的区域，如工业设备周围、储存区域等。
2.高度选择：探测器安装的高度应根据可燃气体的密度来选择。
由于可燃气体较轻，通常安装高度应选择在1-2米的范围内。
3.固定方式：探测器应使用适当的固定方式进行安装，避免被移动或倾斜。
常见的固定方式包括螺丝固定、磁吸式固定等。
4.供电：探测器需要稳定可靠的供电。
通常使用交流电源或电池供电，应根据实际需要选择合适的供电方式。
5.连接管道：若需连接管道，则应选择合适的连接方式，确保连接牢固，避免泄漏。
6.定期维护：探测器应定期进行维护与保养，检查传感器的工作状态和灵敏度，并根据需要进行校准。
可燃气体探测器(GB 15322-94)
可燃气体探测器（GB 15322－94）中华人民共和国国家标准GB 15322－94可燃气体探测器技术要求和试验方法1 主题内容与适用范围本标准规定了可燃气体探测器（以下简称探测器）的技术要求及试验方法和标志。
本标准适用于存在可燃气体危险场所使用的可燃气体（蒸汽）探测器，对于有特殊要求的探测器，除特殊要求应由有关标准另行规定外，亦应执行本标准。
2 引用标准GB 4715 点型感烟火灾探测器技术要求及试验方法3 术语3.1 报警设定值预置的可燃气体报警浓度。
3.2 报警动作值探测器报警时的可燃气体浓度。
3.3 响应时间探测器从清洁空气中瞬间暴露在试验气体中，直到发出报警时的时间间隔。
3.4 多用型探测器能够响应两种以上可燃气体的探测器。
3.5 单一型探测器只能响应一种可燃气体的探测器。
4 技术要求4.1 当被监测区的可燃气体浓度达到报警设定值时，探测器应输出报警信号。
4.2 贮存探测器按5.2.1 条进行断电贮存试验后，通电检查其功能应正常。
4.3 方位对于扩散式探测器，分别在其Ｘ、Ｙ、Ｚ三个相互垂直的轴线上旋转45°，测得的报警动作值与报警设定值之差不应超过±5%LEL。
注：LEL＝Low Explosion Limit 爆炸下限。
4.4 报警动作值探测器的报警设定值应可调，低限报警设定值应设置在25% LEL 或以下；带有两段报警者，其高限报警设定值应设置在50%LEL。
在正常环境条件下，报警动作值同报警设定值之差不应超过±3％LEL。
4.5 报警重复性探测器实测6 次报警动作值，每次同报警设定值之差不应超过±3％LEL。
4.6 报警响应时间探测器的低限报警响应时间不应超过30s，高限报警响应时间不应超过50s。
4.7 全量程指示偏差对于带有计量检测功能的探测器，每一刻度下测出的测示值同相应的试验气体浓度之差不应超过±5%LEL。
4.8 高速气流扩散式探测器的报警动作值与报警设定值之差不应超过±5%LEL。
GB15322-2003《可燃气体探测器》
GB15322-2003《可燃气体探测器》发布时间：2009-6-3 15:52:07 浏览次数：6532【字体：大中小】PDF：GB15322-2003《可燃气体探测器》目次前言1 范围2 规范性引用文件3 定义4 分类5 技术要求5.1 性能5.2 主要部件性能6 试验方法6.1 试验纲要6.2 主要部件检查试验6.3 不通电贮存试验6.4 报警动作性试验6.5 方位试验6.6 报警重复性试验6.7 高速气流试验6.8 电压波动试验6.9 全量程指示偏差试验6.10 响应时间试验6.11 高浓度淹没试验6.12 绝缘电阻试验6.13 耐压试验6.14 辐射电磁场试验6.15 静电放电试验6.16 电瞬变脉冲试验6.17 高温试验6.18 低温试验6.19 恒定湿热试验6.20 振动试验6.21 跌落试验6.22 长期稳定性试验6.23 气体干扰试验7 标志7.1 产品标志7.2质量检验标志8 检验规则8.1 产品出厂检验8.2 型式检验9 使用说明书附录A（规范性附录）点型可燃气体探测器试验设备A.1 点型可燃气体探测器温湿试验箱A.2 点型可燃气体探测器低温试验箱前言本部分的技术要求、试验方法、标志、检验规则、使用说明书为强制性。
GB15322《可燃气体探测器》分为七部分：——第1部分：测量范围为0～100%LEL的点型可燃气体探测器——第2部分：测量范围为0～100%LEL的独立式可燃气体探测器——第3部分：测量范围为0～100%LEL的便携式可燃气体探测器——第4部分：测量人工煤气的点型可燃气体探测器——第5部分：测量人工煤气的独立式可燃气体探测器——第6部分：测量人工煤气的便携式可燃气体探测器——第7部分：线型可燃气体探测器本部分为GB15322的第1部分，在修订过程中，编制组根据国家标准GB15322-1994《可燃气体探测器技术要求及试验方法》多年的实施情况和我国的现状，参考了EN50054、EN50055、EN50056、EN50057、EN50058（1999年版）欧洲标准，制定了本部分的技术要求，并进行了相应的试验、验证工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小型加油站报警系统方案一、系统特点：结构简单，安装方便，实时可靠，经济实用。
二、系统概述：本报警系统主要由以下三部分组成：1、NET系列Smart3防爆气体探测器2、SENTOX数显控制单元（1通道型）3、声光报警器主要部分技术参数如下：★NET系列Smart3防爆气体探测器：1、特点内置10位单片机提供以下功能：◆自诊断功能：控制硬件和传感器正常工作。
◆零位自校准功能：自动保持探测器零位不受温漂和时漂影响。
◆数字滤波器：避免
小型加油站报警系统方案
一、系统特点：
结构简单，安装方便，实时可靠，经济实用。
二、系统概述：
本报警系统主要由以下三部分组成：
1、NET系列Smart3 防爆气体探测器
2、SENTOX数显控制单元（1通道型）
3、声光报警器
主要部分技术参数如下：
12707.jpg alt=>
★NET系列Smart3 防爆气体探测器：
1、特点
内置10位单片机提供以下功能：
◆自诊断功能：控制硬件和传感器正常工作。
◆零位自校准功能：自动保持探测器零位不受温漂和时漂影响。
◆数字滤波器：避免系统不稳定和错误读数造成误报警。
◆迟滞循环：用于报警输出，当危险气体的浓度接近极限值时，它可避免探测器报警输出不断变化。
◆防爆封装
2、技术参数：
测量范围催化燃烧式：0～100％LEL或电化学式：ppm
分辨率0.1mA
供电电压12～24VDC -20％ +15％
功耗（@12DC）90mA（平均值）；130mA（峰值）
可示指示闪光二极管
线性输出三线4～20mA 200Ω
串行输出（可选）串行RS485（对与GALILEO IDI相连而言，可选）
O.C.或继电器输出（可选）集电极开路或继电板（可选）
精度±5％满量程或10％读数
重复性±5％满量程
预热时间5分钟
稳定时间<1分钟
响应时间 <30秒 T50; <60秒T90（指易燃气）
储存温度-25～60℃
工作温度-10～+55℃
相对湿度20～90％RH/40℃
工作压力80～110Kpa
空气速度<6mS
参照标准EN500014 EN50018（电气安全要求，Eex-d部分）
★SENTOX数显控制单元（1通道型）
SENTOX 14单通道特点如下：
◆壁挂式/箱体式单通道
◆接收4～20mA输入信号
◆尺寸：96×48×100mm
◆供电：230Vac或12～24Vdc
◆4位LC显示
◆两个报警点设置（标准10～20～30％）
◆3个继电器输出
三、系统接线
汽油泄漏报警器可燃气体探测器产品广泛应用于加气站/化工/冶金等存在易燃、易爆气体的危险场所，可以设置爆炸上下限，加气站用的一般是燃气报警器，爆炸下限设置15%lel，当气体浓度达到这个值时，就会声光报警提醒作业人员做好安防措施。
加气站汽油泄漏检测仪可燃气体超标报警器，由可燃气体报警控制器配接点型气体探测器构成系统，控制主机为壁挂式，各探测点气体浓度独立显示，主机与探测器采用分线制方式连接，安装布网方便，对多个监控点集中控制。
当环境中燃气泄漏的浓度达到或超过预置报警值时，立即发出声光报警，以提醒用户采取安全措施，并驱动排风、切断、喷淋系统，防止发生爆炸、火灾、中毒事故，从而保障安全生产。
汽油燃气泄漏报警器的技术参数：
工作电压：AC220V±10%
使用湿度：≤95%RHLCD
测量精度：±5%FS
相应时间：≤30s
工作电压：DC12V～DC30V
温度：-40℃～65℃
连接线缆：≥RVV3×1.5mm2
传输距离：≤1200m
防爆等级：ExdⅡCT6
音量：≥75d B
传输距离：≤1000m
安装方式：固定支架、钢管、墙壁装
体积：126mm（L）×93mm（W）×48mm（H）
外形尺寸：370mm（L）×305mm（W）×90mm（H）重量：≤4.5kg
可燃气体探测器的安装高度及规范
1.可燃气体探测器选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内，尽可能靠近，但不要影响其它设备操作，同时尽量避免高温、高湿环境。
2.可燃气体探测器用于大面积气体检测时可采用10～12平方米一个探头布置，也可达到检测报警效果。
3.可燃气体探测器安装方式可采用房顶吊装、墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于维护、标定。
4.可燃气体探测器安装高度：检测氢气、天然气、城市煤气等比重小于空气的气体时，采用距屋顶1米左右安装；检测液化石油气等比重大于空气的气体时，采用距地面1.5～2米左右安装。
5.可燃气体探测器布线应采用三芯屏蔽电缆，单根线径大于1平方毫米，接线时屏蔽层必须接地。
6.可燃气体探测器现场走线应穿管，所用管子应符合消防要求，管子应与探头连接，以达到消防要求。
7.可燃气体探测器安装时应传感器朝下固定。
8.可燃气体探测器应在断电情况下接线，确定接线正确后通电；应在确定现场无可燃气泄漏情况下，开盖调试探头（对于隔爆探头SP-1102来说）。
.可燃气体探测器应至少每年标定一次，以确保检测精度。
