机械制图基本知识考试题
机械制图考试题及答案
机械制图考试题及答案一、选择题（每题2分，共20分）1. 下列哪个选项是机械制图中常用的比例？A. 1:1B. 2:1C. 5:1D. 10:1答案：A2. 机械制图中，以下哪个视图是正确的？A. 正视图B. 侧视图C. 俯视图D. 所有以上答案：D3. 在机械制图中，线型表示的含义是什么？A. 可见轮廓线B. 隐藏轮廓线C. 中心线D. 所有以上答案：D4. 机械制图中，尺寸标注的基本要求是什么？A. 清晰B. 准确C. 完整D. 所有以上答案：D5. 机械制图中，以下哪个符号表示螺纹？A. ∅B. ∇C. ∞D. ∥答案：A6. 机械制图中，以下哪个选项是正确的尺寸标注？A. 50mmB. 50C. 50 mmD. 50.0答案：C7. 在机械制图中，以下哪个选项是正确的表面粗糙度符号？A. ∅B. ∇C. ∞D. ∥答案：B8. 机械制图中，以下哪个选项是正确的焊接符号？A. ∅B. ∇C. ∞D. ∥答案：B9. 在机械制图中，以下哪个选项是正确的公差标注？A. 50±0.5B. 50+0.5C. 50-0.5D. 50答案：A10. 机械制图中，以下哪个选项是正确的材料标记？A. Q235B. 45#C. 304D. 所有以上答案：D二、填空题（每题2分，共20分）1. 机械制图中，三视图包括______、______和______。
答案：正视图、侧视图、俯视图2. 在机械制图中，______线用于表示物体的中心线或对称线。
答案：细点划线3. 机械制图中，______线用于表示物体的可见轮廓。
答案：实线4. 机械制图中，______线用于表示物体的不可见轮廓。
答案：虚线5. 在机械制图中，______是表示物体长度的基本单位。
答案：毫米（mm）6. 机械制图中，______是表示物体直径的基本符号。
答案：φ7. 机械制图中，______是表示物体半径的基本符号。
答案：R8. 在机械制图中，______是表示物体角度的基本符号。
《机械制图》试卷精选全文完整版
可编辑修改精选全文完整版机械制图试卷一、单选题(共15题，合计30分)1．420错误297为（）的图幅尺寸。
A．A4B．A3C．A2D．A12．正投影法是投射线与投影面（）的平行投影法。
A．平行B．垂直C．相交D．不平行3．用剖切平面局部地剖开机件所得到的剖视图称为。
A．全剖视图B．半剖视图C．局部剖视图D．斜剖视图4．表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸是。
A．规格（性能）尺寸B．装配尺寸C．安装尺寸D．外形尺寸5．机件长30mm画成120mm时，其比例是（）。
A．2：1B．1：2C．3：1D．4：16．线性尺寸数字一般应注写在尺寸线的（）。
A．上方或右方B．上方或左方C．下方或上方D．中间7．倾斜于轴测投影面的正方形，其轴测投影是（）。
A．正方形B．菱形C．圆形的类似形D．平行四边形8．GB/T4458.3和GB/T14692中均推荐了常用的轴测图是（）。
A．正等轴测、正二轴测和斜二轴测B．正等轴测和斜二轴测C正等轴测D．斜二轴测9．啮合的圆柱齿轮，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用绘制。
A．粗实线B．细实线C．细点画线D．细虚线10．在螺纹的五个结构要素中，牙型、公称直径和都作了规定，凡是这三个要素都符合标准的称为标准螺纹。
A．螺距B．旋向C．线数D．导程11．" "符号在尺寸标注中表示。
A．沉孔或锪平孔B．锥孔C．埋头孔D．盲孔12．"12"表示（）。
A．手工电弧焊B．点焊C．电渣焊D．埋弧焊13．槽钢的标记是（）。
A．I B．H C．Z D．U14．是可以移位配置的视图。
A．基本视图B．向视图C．局部视图D．斜视图15．平面平行于圆锥轴线相交产生的交线是（）。
A．椭圆B．圆C．双曲线D．抛物线二、填空题(共16题，合计32分)1．锥度是指正圆锥与圆锥的比值。
2．不论放大或缩小，标注尺寸时必须注出的尺寸。
完整版)机械制图试题(含答案)
完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。
其中为了方便查看图形，尽可能采用全比例。
2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。
3.在标注尺寸时，应做到清晰、准确、规范和合理。
4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。
5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。
二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。
答案：A2.看装配图的第一步是先看表达方法。
答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。
答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。
答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。
答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。
答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。
答案：B8.三视图的投影规律是长相等、高平齐、宽对正。
答案：D9.国标规定，外螺纹的大径应画粗实线。
答案：B10.国标规定螺纹的牙顶用虚线画出。
答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。
答案：×3.零件图上不必注出生产过程的技术要求。
答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。
答案：×5.绘制零件图过程的第一步是画出各个视图。
答案：×6.三视图投影规律是长相等、高平齐、宽对正。
机械制图基础考试试题
考试试题一、填空题：（每空0.5 分、累计分）1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 、A4 ；2、机械制图当中惯用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，轴线、中心线采用细点画线；3、图样中的尺寸以㎜为单位。
4、在标注直径时，在数字前面应当加φ，在标注半径时应在数字前加 R 。
5、在标注角度尺寸时，数字应水平书写。
6、工程上常采用的投影法是中心投影法和平行投影法，其中平行投影法按投射线与投影面与否垂直又分为正投影法和斜投影法。
7、零件有长、宽、高三个方向的尺寸，主视图上只能反映零件的长和高，俯视图上只能反映零件的长和宽，左视图上只能反映零件的宽和高。
8、按剖切范畴分，剖视图可分为全剖、半剖和局部剖三类。
9、六个基本视图的名称为：主视图，俯视图，左视图，右视图，仰望图，后视图。
10、内外螺纹只有当；；；；等五要素完全相似时，才干旋合在一起。
11、绘制圆柱齿轮的圆视图中，齿顶圆用线表达，分度圆用线表达，齿根圆用线表达，或省略不画。
12、外螺纹在非圆视图中，大径用表达、小径用表达。
13、零件图四大内容是：、、、。
14、零件图的尺寸标注规定是：、、、。
15、尺寸公差是指。
16、国标中规定，原则公差为 20 个等级，相似尺寸公差值越小，精度；公差值越大，精度，同一等级的公差，尺寸越小，公差值；尺寸越大，公差值。
17、零件的表面越光滑，粗糙度值越。
18、基本尺寸相似的孔和轴产生配合关系，根据间隙的大小，可分为配合，配合，配合三种；φ48H7/f7，这是基制配合；19、装配图是体现机器或部件的、、零件之间的和。
20、装配图的五大尺寸是、、、、。
二、选择题：1、下列符号中表达强制国标的是（C ）。
A ．GB/TB ．GB/Z C. GB2、不可见轮廓线采用（B ）来绘制。
A ．粗实线B ．虚线 C.细实线3、下列比例当中表达放大比例的是（B ）A ．1：1B ．2：1 C.1：24、在标注球的直径时应在尺寸数字前加（C ）A ．RB ．Φ C.SΦ5、标题栏普通位于图纸的（A ）A ．右下角B ．左下角C.右上角6、主视图与俯视图（A ）A、长对正B、高平齐C、宽相等7、主视图与左视图（B ）A、长对正B、高平齐C、宽相等8、为了将物体的外部形状体现清晰，普通采用（A ）个视图来体现。
机械制图考试题及答案
机械制图考试题及答案一、选择题1. 以下哪种投影方式属于三视图投影？A) 正投影B) 斜投影C) 正交投影D) 轴测投影答案：C2. 力学模型通常使用什么颜色来标注？A) 红色B) 蓝色C) 绿色D) 黄色答案：C3. 机械制图中的“R”代表什么意思？A) 直径B) 半径C) 线型D) 角度答案：B4. 如何表示一条直线在画图纸上的实际长度？A) 画一条与该直线平行的线段B) 使用标尺测量C) 使用尺规测量D) 使用比例尺测量答案：D5. 机械制图中的“H7”代表什么尺寸公差等级？A) 质量等级B) 尺寸等级C) 精度等级D) 公差等级答案：D二、判断题1. 在机械制图中，椭圆可以用两个圆弧组成，并且与直线相切。
答案：错误2. 直角坐标系中，X轴垂直于Y轴。
答案：正确3. 封闭曲线一定具有自交的特点。
答案：错误4. 在机械制图中，螺纹可以用不等距曲线来表示。
答案：错误5. 机械制图中的标准符号统一由国际标准组织制定。
答案：正确三、计算题1. 将一个半径为10mm的圆柱体展开成平面，请计算展开图的长度。
答案：展开图的长度为20πmm。
2. 若一根从(x1, y1, z1)点延伸至(x2, y2, z2)点的直线段被投影到X-Y 平面，则该直线段在X-Y平面上的投影长度是多少？答案：投影长度为√((x2-x1)^2 + (y2-y1)^2)。
3. 一张标准A4纸的尺寸为210mm×297mm，若要绘制一个真实尺寸为100mm×100mm的零件图，需要将零件图缩小到多少倍？答案：缩小倍数为1:2.1。
四、简答题1. 请简述机械制图中的常用线型有哪些，并分别解释其表示的含义。
答：机械制图中的常用线型包括实线、虚线、粗实线、粗虚线和点线。
实线用于表示实物边界和轮廓线；虚线用于表示隐藏边界和不可见部分；粗实线用于表示重要的轮廓线；粗虚线用于表示断裂的轮廓线；点线用于表示辅助线或切割轮廓线。

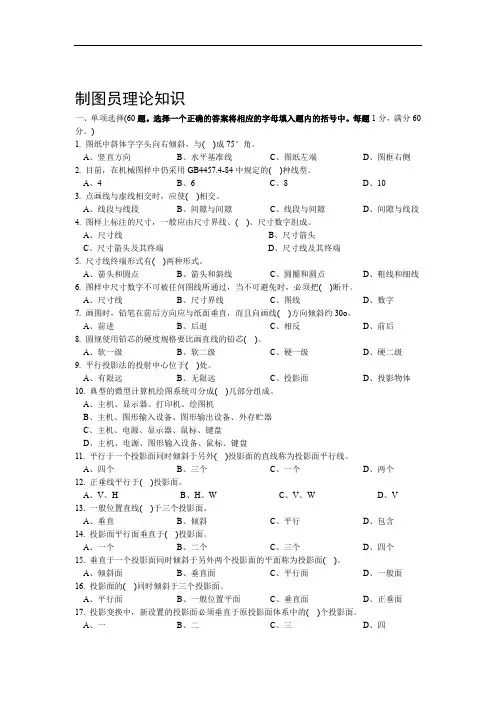

机械制图考试理论知识练习题
制图员理论知识一、单项选择(60题。
选择一个正确的答案将相应的字母填入题内的括号中。
每题1分，满分60分。
)1. 图纸中斜体字字头向右倾斜，与()成75°角。
A、竖直方向B、水平基准线C、图纸左端D、图框右侧2. 目前，在机械图样中仍采用GB4457.4-84中规定的()种线型。
A、4B、6C、8D、103. 点画线与虚线相交时，应使()相交。
A、线段与线段B、间隙与间隙C、线段与间隙D、间隙与线段4. 图样上标注的尺寸，一般应由尺寸界线、()、尺寸数字组成。
A、尺寸线B、尺寸箭头C、尺寸箭头及其终端D、尺寸线及其终端5. 尺寸线终端形式有()两种形式。
A、箭头和圆点B、箭头和斜线C、圆圈和圆点D、粗线和细线6. 图样中尺寸数字不可被任何图线所通过，当不可避免时，必须把()断开。
A、尺寸线B、尺寸界线C、图线D、数字7. 画图时，铅笔在前后方向应与纸面垂直，而且向画线()方向倾斜约30o。
A、前进B、后退C、相反D、前后8. 圆规使用铅芯的硬度规格要比画直线的铅芯()。
A、软一级B、软二级C、硬一级D、硬二级9. 平行投影法的投射中心位于()处。
A、有限远B、无限远C、投影面D、投影物体10. 典型的微型计算机绘图系统可分成()几部分组成。
A、主机、显示器、打印机、绘图机B、主机、图形输入设备、图形输出设备、外存贮器C、主机、电源、显示器、鼠标、键盘D、主机、电源、图形输入设备、鼠标、键盘11. 平行于一个投影面同时倾斜于另外()投影面的直线称为投影面平行线。
A、四个B、三个C、一个D、两个12. 正垂线平行于()投影面。
A、V、HB、H、WC、V、WD、V13. 一般位置直线()于三个投影面。
A、垂直B、倾斜C、平行D、包含14. 投影面平行面垂直于()投影面。
A、一个B、二个C、三个D、四个15. 垂直于一个投影面同时倾斜于另外两个投影面的平面称为投影面()。
A、倾斜面B、垂直面C、平行面D、一般面16. 投影面的()同时倾斜于三个投影面。
机械制图考题及答案
机械制图考题(考试时间90分钟,总分100分)准考证号:_________________________姓名:__________________________一、单项选择题（共50题，每题2分，共计100分）（）1、在机器中，可以用（ ）联接轮和轴上的零件，使它们一起转动。
A、键B、轴承C、弹簧D、垫圈【答案】A（）2、图样中标注的螺纹长度均指A、包括螺尾在内的有效螺纹长度B、不包括螺尾在内的有效螺纹长度C、包括螺尾在内的螺纹总长度D、不包括螺尾在内的完整螺纹长度【答案】B（）3、断面与剖视的区别A、断面是仅画出机件被断开后的断面形状，而剖视还要画出剖切平面后的机件结构形状的投影。
B、剖视是仅画出机件被断开后的断面形状，而断面还要画出剖切平面后的机件结构形状的投影C、断面和剖视都是画出机件被断开后的断面形状，他们之间没有区别D、断面和剖视都是既要画出机件被断开后的断面形状，还要画出剖切平面后的机件结构形状的投影，他们之间没有区别【答案】A（）4、已知空间点A(10.15.20) B8.5.10则0 A点相对B点在A、右后下方B、左后下方C、右前上方D、左前上方【答案】D（）5、画旋转剖视图时应（） 。
A、先旋转后剖切B、先剖切后旋转C、只剖切不旋转D、以上说法都不正确【答案】B（）6、平行于V面的直线称为（ ）A、正平线B、侧平线C、水平线D、一般直线【答案】A（）7、表示机器或部件的图样称为()A、零件图B、装配图C、轴侧图D、三视图【答案】B（）8、表面为曲面或曲面与平面的立体,称为（ ）。
A、平面立体B、曲面立体C、棱柱D、圆柱【答案】B（）9、垂直于W面的平面称为（ ）A、正垂面B、铅垂面C、侧垂面D、一般面【答案】C（）10、在投影系中平行于H面的直线,称为A、水平线B、正平线C、侧平线D、垂直线【答案】A（）11、关于三视图方位，下列说法哪个是正确的（ ）A、俯视图上，上侧为物体的前方B、俯视图上，下侧为物体的前方C、左视图上，左侧为物体的前方D、左视图上，下侧为物体的前方。
(完整版)机械识图基础知识考试试题及答案
n机械识图基础知识考试试题姓名：得分：一、填空题 （共50分，每空1分）1、机械制图的图纸幅面有A0、A1、A2、A3、A4五种格式。
52、图纸中图框格式的标题栏一般位于图纸的右下角。
13、根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投影根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。
54、由立体图找出对应的三视图。
65、对照立体图，将对应的左视图和俯视图图号填入表中。
86、视图为机件向投影面投影所得的图形，主要用来表达机件的外部结构形状，视图分为：基本视图、向视图、局部视图和斜视图四种。
47、常见的螺纹牙型有三角形、梯形、锯齿形和方形等多种。
451246376129845118、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图。
19、断面图可分为移出断面和重合断面两种。
210、用剖切面局部地剖开机件所得的剖视图称为局部剖视图。
111、气化CO2压缩机分为垂直剖分式和水平剖分式，其型号分别为2MCL527和2BCL305，其中前者为7级压缩，后者为5级压缩。
612、压缩机的密封中，叶轮口环处的密封为（口圈密封（口环密封）），两级之间的密封为（级间密封），平衡盘的密封为（平衡盘密封），轴端两侧的密封为（轴端密封），密封的作用是防止气体在（级间倒流）及（向外泄漏）。
613、组合体尺寸的基本要求是正确、完整、清晰、合理。
2二、不定项选择题（共10分每题1分）1、图样中的尺寸大小均以（ D ）为单位，在尺寸数字后面不必写出单位名称。
A、kmB、dmC、cmD、mm2、尺寸线、尺寸界线用( B )绘制。
A、粗实线B、细实线C、点划线D、虚线3、国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加注直径符号（ C ）。
A、DB、dC、ФD、L4、投影面体系中，正立在观察者正前方的投影面称为（ C）。
A、水平投影面B、侧立投影面C、正立投影面5、由右图中的已知尺寸和其锥度可知X应为（ C ）。
大学机械制图考试题及答案
大学机械制图考试题及答案一、选择题（每题2分，共10分）1. 在机械制图中，第一角投影法与第三角投影法的主要区别是什么？A. 视图的放置顺序B. 观察者的位置B. 视图的数量D. 视图的表达方式答案：B2. 下列哪个符号在机械制图中表示螺纹？A. ⊥B. ∅C. MD. φ答案：C3. 在机械制图中，如果一个零件的尺寸标注为“50±0.05”，这表示该尺寸的公差是多少？A. 0.05B. 0.1C. 1D. 50答案：B4. 机械制图中的“断面图”通常用于表达零件的哪个部分？A. 外部形状B. 内部结构C. 表面粗糙度D. 尺寸精度答案：B5. 在机械制图中，使用“全剖视图”的目的是什么？A. 展示零件的内部结构B. 展示零件的外部轮廓C. 展示零件的尺寸标注D. 展示零件的材料特性答案：A二、填空题（每题2分，共10分）6. 在机械制图中，________是用来表示零件在加工过程中允许的最大磨损量。
答案：磨损余量7. 当需要表达零件内部结构时，可以采用________图。
答案：剖视8. 在机械制图中，________线用于表示零件的中心线或轴线。
答案：点画9. 机械制图中的“局部视图”是指_________。
答案：只展示零件的某一部分的视图10. 标注尺寸时，如果尺寸线与尺寸界线之间的距离过大，会影响图纸的________。
答案：清晰度三、简答题（每题10分，共20分）11. 简述机械制图中“剖面线”的作用及其标注规则。
答案：剖面线在机械制图中用于表示零件的剖视部分，它通过一系列平行或适当间隔的线条来描绘零件的内部结构。
标注规则包括：剖面线应清晰、连续，线条间隔应均匀，通常与剖切平面成45度角，但不应小于30度或大于60度；剖面线的方向应与视图的长边平行。
12. 解释机械制图中“尺寸线”和“尺寸界线”的区别及其功能。
答案：尺寸线是机械制图中用来表示尺寸的直线，它连接尺寸数字，指示测量的起点和终点。
机械制图考试题及答案
机械制图考试题及答案1、剖视图的种类可分为（）视图、（）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。
答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。
答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。
答案：对称中心线；视图?5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。
答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。
答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。
答案：断面图；断面8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。
答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。
答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。
答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。
?答案：局部放大；细实12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。
答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。
答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（）。
答案：细实；总数15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。
答案：放大图形；实际机件二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。
（A）全剖(B)半剖(C) 局部剖(D) 断面2、用剖切面局部地剖开机件所得的视图称（）视图。
机械制图考试题
识图基本能力考试题班组： 姓名： 一、 选择题（每题1分，共27分）1、机械制图中图面上采用的单位是（ ）。
A 、厘米 B 、分米 C 、毫米 D 、米2、下列图纸比例中，缩小的比例是（ ） A 、1:1 B 、2:1 C 、3:1 D 、1:33、在尺寸标注中，尺寸线用（ ）画出。
A 、粗实线B 、细实线C 、细点化线D 、细虚线 4、半径为30的圆球标注方法为（ ）。
A 、30B 、S Φ30C 、SR30D 、R30 5、标准图纸的基本幅面有（ ）。
A 、3种B 、2种C 、5种D 、4种 6、机械行业标准的表示符号是以下哪种（ ）。
A 、GB B 、JB C 、QB D 、NY 7、形位公差在标注时，基准标注代号首选是（ ）。
A 、B B 、C C 、A D 、Ⅰ 8、三视图不包括（ ）。
A 、主视图B 、俯视图C 、左视图D 、右视图 9、尺寸标注中，粗糙度的单位是（ ）。
A 、分米 B 、厘米 C 、毫米 D 、微米 10、尺寸标注中，符号t 表示（ ）A 、球直径B 、厚度C 、深度D 、45度倒角 11、制图中，外螺纹大径用（ ）表示。
A 、粗实线B 、细实线C 、细点化线D 、虚线12、在垂直于螺纹轴线的视图中，表示小径的细实线圆画约（ ）圈。
A 、1/2 B 、3/4 C 、2/3 D 、1 13、机械制图中国家标准规定汉字是( )。
A 、草体B 、长仿宋体C 、宋体D 、楷体 14、局部视图的范围用（ ）表示A 、直线B 、波浪线C 、双曲线D 、椭圆 15、两等直径圆柱轴线正交相贯，其相贯线是（ ）A 、空间曲线B 、椭圆C 、直线D 、抛物线 16、在螺纹标注中，M 表示（ ）A 、普通螺纹B 、梯形螺纹C 、锯齿形螺纹D 、非标准螺纹 17、半剖视图由一半外形，一半内形拼凑而成，中间以（ ）分界A 、虚线B 、点化线C 、直线D 、曲线 18、A3图纸的幅面尺寸是（ ）A 、420x594B 、297x420C 、210x297D 、594x841 19、形位公差中的公差值是以（ ）为单位的。
机械制图试题库 (含参考答案)
.机械制图试题第A部分填空、选择、判断题一．制图基础知识1．图纸的幅面分为基本幅面和加长幅面幅面两类，基本幅面按尺寸大小可分为五种，其代号分别为A0A1A2A3A4。
2、图纸是工厂组织生产、制造零件和装配机器的依据。
3、左视图从左往右进行投影，在侧立投影面（W面）上所得到的视图，在第一角投影法上左视图在主视图的右侧。
4．比例是指图中图距与其物距之比。
图样上标注的尺寸应是机件的最后完工尺寸，与所采用的比例无关。
5．常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物尺寸是图纸尺寸的2倍，属于缩小比例；比例2：1是指图纸尺寸是实物尺寸的2倍，属于放大比例。
6．作图时应尽量采用缩小比例，需要时也可采用原值或放大的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的实际尺寸。
7．图样中书写的汉字应用长仿宋体体书写。
字号指字体的高度，8．常用图线的种类有粗实线、细实线、虚线、点画线、双点画线、波浪线、双折线、粗点画线等八种。
9、凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。
亦称第一象限法。
10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/2。
11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
12．标注尺寸的四要素是尺寸界线、尺寸线、尺寸线终端、和尺寸数字、符号。
13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球直径，t表示厚度，C表示45°倒角。
14．标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开图线。
15．斜度是指高度差对长度的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
《机械制图》练习题库+答案
《机械制图》练习题库＋答案一、单选题（共30题，每题1分，共30分）l、一般位置平面对于三个投影面的投影特性为（）。
A、没变化B、积聚性C、真实性D、收缩性正确答案：D2、比例1: 1是()。
A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案：A3、与三投影面都倾斜的直线称为（）。
A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A4D□ □ D"H "D口口） 。
A、硬B、软C、长正确答案：A5、当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略()。
A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A6、重合断面图的轮廓线采用（）绘制。
A、粗实线B、虚线C、细实线D、点画线正确答案：C7、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。
A、相交B、垂直C、平行D、交叉正确答案：A8、如果空间两直线的三面投影都平行，则两直线一定（）。
A、相交B、异面C、交叉D、平行正确答案：D9、不规则连续细实线为（）。
A、指引线B、轮廓线C、折断线D、隐藏线正确答案：C10、可自由配置的视图称为（）。
A、剖视图B、斜视图C、局部视图D、向视图正确答案：D11、向视图的箭头应尽量配置到()。
A、主视图B、右视图C、后视图D、左视图正确答案：A12、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的（）。
A、垂线B、垂直线C、中线D、平行线正确答案：B13、当孔的公差带完全在轴的公差带之上时，属于（）配合。
A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。
A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案：B15、用于薄壁零件联接的螺纹，宜采用（）．A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案：B16、立体被平面切割（截切），所形成的形体称为（）。
机械制图题库题库(150道)
机械制图题库1、图样不论放大或缩小绘制，在标注尺寸时，应标注（）——[单选题]A 放大或缩小之后的图形尺寸B 机件的实际尺寸C 机件的设计要求尺寸正确答案：B2、下列比例当中表示放大比例的是（）——[单选题]A 1:1B 1:2C 2:1正确答案：C3、物体的对称中心线采用（）来绘制。
——[单选题]A 粗实线B 细虚线C 细点画线正确答案：C4、下列投影法中不属于平行投影法的是( )。
——[单选题]A 正投影法B 斜投影法C 中心投影法正确答案：C5、三视图中，主视图反应物体的（）4 个方位——[单选题]A 前后和左右B 上下和左右C 前后和上下正确答案：B6、已知点 A（8，0，10），点 B（0，8，10），下列说法正确的是（）——[单选题]A 点 A 在点B 的之前B B、直线 AB 为水平线C C、点 B 在 XOY 平面上正确答案：B7、已知点 A（8，0，10），点 B（0，8，10），下列说法正确的是（）——[单选题]A 点 A 在点B 的之前B B、直线 AB 为水平线C C、点 B 在 XOY 平面上正确答案：B8、以下说法错误的是（）。
——[单选题]A 不在同一直线上的三点确定一个平面B 正平面平行于 V 面，水平投影集聚成直线，平行于 OX 轴C 铅垂面垂直于 H 面，水平投影集聚成直线，平行于 OX 轴正确答案：C9、下面基本体中属于平面立体的( )——[单选题]A 圆柱B 圆锥C 棱柱D 球正确答案：C10、用辅助直线法进行形体表面取点作图只适合于( )的表面取点。
——[单选题]A 圆柱B 棱锥C 棱柱D 球正确答案：B11、以下说法错误的是（）——[单选题]A 棱柱的侧棱线相互平行B 棱锥的侧棱线相交于有限远的一点C 正三棱锥的侧面投影是等腰三角形D 棱柱的顶面和底面为水平面正确答案：C12、已知圆球体表面点的一个投影就能直接作出其另外 2 个投影，这个已知点投影不可能处在( )——[单选题]A 主视图中心线上B 俯视图的圆上C 球心D 左视图中心线上正确答案：C13、画直立圆柱的三面投影时，需画其轮廓素线的是( )——[单选题]A 最左、最右、最前、最后B 最左、最右、最上、最下C 最前、最后、最上、最左D 最右、最下、最前、最后正确答案：A14、平面与三棱锥相交，截平面平行于底面，则截交线为( )。
机械制图测试卷(附答案)
机械制图培训试卷姓名________ 分数_______一、选择题：请将正确答案的序号填在题后的括号内。
（每题 2 分，共 40 分）1、螺纹牙底线用（）绘制。
（A）粗实线（B）细虚线（C）细实线（D）粗虚线2、标注尺寸时，应尽可能使用符号和缩写词。
其符号“（）”表示均布。
（A）EQS （B）GB/T （C）JB （D）C3、标注球的直径尺寸时应在尺寸数字前面加注符号（）。
（A）Φ（B）R （C）SΦ（D）SR4、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。
（A）局部视图（B）向视图（C）基本视图（D）斜视图5、局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。
（A）希腊（B）阿拉伯（C）罗马（D）中国6、在垂直于螺纹轴线的投影面的视图中，内螺纹大径应画成（）。
（A）完整的细实线圆（B）完整的粗实线圆（C）3/4的粗实线圆（D）3/4的细实线圆7、选择正确的局部剖视图（）。
（A）（B）（C）（D）8、同一基本尺寸的表面，若有不同的公差要求时，应用（）分开，并按线性尺寸公差注法规定的形式分别标注其公差。
（A）粗实线（B）细虚线（C）细实线（D）粗虚线9、局部放大图中的比例是指相应要素的线性尺寸之比，具体是指（）。
（A）局部放大图的图形比原图形（B）局部放大图的图形比其实物（C）原图形比其局部放大图的图形（D）实物比其局部放大图的图形10、根据主、俯视图，选择正确的左视图（）。
11、滚动轴承外圈与箱体孔的配合应采用____，内圈与轴的配合应采用____。
（）（A）基孔制基轴制（B）基轴制基轴制（C）基孔制基孔制（D）基轴制基孔制12、锥形结构的基面位置线线型为（）。
（A）粗实线（B）细虚线（C）细实线（D）粗虚线13、尺寸Ф40H7的（）。
（A）上偏差、下偏差均大于0（B）上偏差为0，下偏差为负值（C）上偏差、下偏差均小于0（D）上偏差为正值，下偏差为014、图样上四个相同螺纹孔尺寸标注的正确方法是（）。
机械制图常识测试试题及其答案
制图常识1 . 按照制图国家标准规定，字体的号数即为字体的A.宽度B.长度C.角度D.高度答案：D2 . 下图所示为立体示意图和三视图，俯视图的下方和左视图的右方表示物体的A.上方B.左方C.右方D.前方答案：D3 . 角度尺寸在标注时，文字书写应A.水平B.垂直C.倾斜D.随意答案：A4 . 物体上一平面平行于投影面，其投影反映正投影的特性是A.实形性B.类似性C.积聚性D.以上都不是答案：A5 . 零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的A.前后左右方位B.上下左右方位C.上下前后方位D.以上都不对答案：B6 . 标题栏中的文字方向为A.向上B.向下C.向右D.看图方向答案：D7 . 物体上一条直线垂直于投影面，其投影为一点，反映正投影的特性是A.实形性B.类似性C.积聚性D.以上都不是答案：C8 . 下图所示为某立体的示意图，其正确的三视图是A. B.C. D.答案：A9 . 下图所示为立体示意图和三视图，补画三视图中漏画的图线正确的是A. B.C. D.答案：C10 . 绘制机械图样时，下列选项中用粗虚线表示的是A.不可见轮廓B.轴线C.边界线D.允许表面处理的线答案：D11 . 以下关于锥度说法不正确的是A.正圆锥底圆直径与圆锥高度之比称为锥度B.锥度符号的方向与圆锥方向一致C.锥度大小在图样中以1：n的形式标注D.斜度的标注和锥度一样答案：D12 . 下列图线中用来绘制不可见轮廓线的是A.粗实线B.虚线C.细实线D.点画线答案：B13 . 下列图线中用来绘制尺寸线和尺寸界线的是A.粗实线B.细实线C.点画线D.波浪线答案：B14 . 若采用5:1的比例在图中绘制了一个半径为50mm的圆，则圆的实际直径是A.10mmB.25mmC.20mmD.250mm答案：A15 . 在标注圆的直径时，应在尺寸数字前加注的符号是A.RB.ΦC.SΦD.SR答案：B16 . 绘制机械图样时，细点画线一般表示A.中心线B.边界线C.波浪线D.可见轮廓线答案：A17 . 图样中汉字应写成的字体是A.宋体B.长仿宋体C.黑体D.楷体答案：B18 . 下图所示为立体示意图和三视图，补画三视图中漏画的图线正确的是A. B.C. D.答案：A19 . 机械制图中一般不标注单位，默认单位是A.mmB.cmC.mD.dm答案：A20 . 为了保证图样清晰、便于复制，应尽量避免出现图线线宽小于A.0.5mmB.0.05mmC.0.18mmD.0.15mm答案：C21 . 某产品用放大一倍的比例绘图，在标题栏比例项中应填A.放大一倍B.1×2C.2/1D.2：1答案：D多选题22 . 以下说法错误的有A.平面立体，一般标注长、宽、高三个方向的尺寸。
机械制图试题及答案
机械制图试题及答案一、单选题（共50题，每题1分，共50分）1、一直线对另一直线或一平面对另一平面的倾斜程度，称为______。
A、弧度B、锥度C、斜度正确答案：C2、投射线与投影面______的平行投影法称为斜投影法。
A、垂直B、倾斜C、均可正确答案：B3、当圆的直径小于______mm时，可以用细实线代替细点画线。
A、15B、8C、10正确答案：B4、比例中，1 ：5是______比例。
A、缩小比例B、原值比例C、放大比例正确答案：A5、主视图反映物体的上、下和左、______的相对位置关系。
A、前B、右C、后正确答案：B6、尺寸线和尺寸界线用______绘制。
A、粗实线B、细实线C、细虚线正确答案：B7、展开三视图后，原OY轴剪开后，变成了OYH和______。
A、OYNB、OYBC、OYW正确答案：C8、垂直于水平面的直线称为______。
A、铅垂线B、正垂线C、侧垂线正确答案：A9、图样中数字和字母可写成斜体，斜体字与水平基准线约成______。
A、45度B、75度C、30度正确答案：B10、尺寸线和尺寸界线用______画出。
A、细实线B、细虚线C、粗实线正确答案：A11、以下是定形尺寸的______。
A、两者都是B、圆心C、圆的半径正确答案：C12、注写线性尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由______向______书写，字头向上。
A、右，左B、下，上C、上，下D、左，右正确答案：D13、在三视图的展开过程中，水平面绕OX轴向下旋转______。
A、90°B、145°C、45°正确答案：A14、下面属于投影面垂直面的是______。
A、铅垂线B、正平面C、侧垂面正确答案：C15、一般情况下，标题栏位于图纸的______。
A、右上角B、左上角C、右下角D、左下角正确答案：C16、在三视图的展开过程中，______面不动。
A、侧B、正C、水平正确答案：B17、虚线以及各种点画线相交时应恰当地相交于______。
机械制图基础知识单选题100道及答案
机械制图基础知识单选题100道及答案1.在机械制图中，用什么线表示可见轮廓线？A.细实线B.粗实线C.虚线D.点画线2.机械制图中，尺寸线用什么线绘制？A.细实线B.粗实线C.虚线D.波浪线3.在机械制图中，轴线、对称中心线用什么线表示？A.细实线B.粗实线C.虚线D.点画线4.机械制图中，不可见轮廓线用什么线表示？A.细实线B.粗实线C.虚线D.点画线5.机械制图中，断裂处的边界线用什么线表示？A.细实线B.粗实线C.虚线D.波浪线6.在机械制图中，当图形中的主要轮廓线与水平方向成45°时，该图形的剖面线应画成与水平成多少度的平行线？A.30°或60°B.45°C.75°或15°D.90°7.机械制图中，比例是指什么与什么之比？A.图形尺寸与实际尺寸B.实物尺寸与图形尺寸C.长度尺寸与宽度尺寸D.高度尺寸与长度尺寸8.在机械制图中，标注尺寸的三要素是什么？A.尺寸界线、尺寸线、尺寸数字B.尺寸界线、尺寸箭头、尺寸数字C.尺寸线、尺寸箭头、尺寸数字D.尺寸界线、尺寸线、尺寸箭头9.机械制图中，一个完整的尺寸标注应包括哪些内容？A.尺寸数字、尺寸线、尺寸界线B.尺寸数字、尺寸箭头、尺寸界线C.尺寸数字、尺寸线、尺寸箭头D.尺寸数字、尺寸线、尺寸界线、尺寸箭头10.在机械制图中，半径尺寸数字前应加注什么符号？A.RB.ΦC.SRD.SΦ11.机械制图中，直径尺寸数字前应加注什么符号？A.RB.ΦC.SRD.SΦ12.在机械制图中，球的直径尺寸数字前应加注什么符号？A.SΦB.SRC.ΦD.R13.机械制图中，标注角度尺寸时，角度数字应如何书写？A.水平书写B.垂直书写C.倾斜书写D.与尺寸线平行书写14.在机械制图中，斜度是指什么？A.一直线对另一直线的倾斜程度B.一平面相对另一平面的倾斜程度C.一直线或一平面相对于水平面的倾斜程度D.一圆柱面相对于另一圆柱面的倾斜程度15.机械制图中，锥度是指什么？A.圆锥底面直径与圆锥高度之比B.圆锥高度与圆锥底面直径之比C.圆锥底面直径与圆锥母线长度之比D.圆锥母线长度与圆锥底面直径之比16.在机械制图中，正投影的基本特性有哪些？A.真实性、积聚性、类似性B.平行性、垂直性、等比性C.对称性、全等性、相似性D.平行性、垂直性、对称性17.机械制图中，当直线平行于投影面时，其投影具有什么特性？A.真实性B.积聚性C.类似性D.缩小性18.在机械制图中，当直线垂直于投影面时，其投影具有什么特性？A.真实性B.积聚性C.类似性D.放大性19.机械制图中，当平面平行于投影面时，其投影具有什么特性？A.真实性B.积聚性C.类似性D.缩小性20.在机械制图中，当平面垂直于投影面时，其投影具有什么特性？A.真实性B.积聚性C.类似性D.放大性21.机械制图中，三视图的投影规律是什么？A.长对正、高平齐、宽相等B.长相等、高平齐、宽对正C.长对正、高相等、宽平齐D.长相等、高对正、宽平齐22.在机械制图中，主视图反映物体的什么关系？A.上下、左右B.上下、前后C.左右、前后D.都可以23.机械制图中，俯视图反映物体的什么关系？A.上下、左右B.上下、前后C.左右、前后D.都可以24.在机械制图中，左视图反映物体的什么关系？A.上下、左右B.上下、前后C.左右、前后D.都可以25.机械制图中，根据已知视图补画第三视图时，应先分析什么？A.已知视图的形状B.物体的结构特征C.视图之间的投影关系D.物体的尺寸26.在机械制图中，剖视图的种类有哪些？A.全剖视图、半剖视图、局部剖视图B.阶梯剖视图、旋转剖视图、复合剖视图C.全剖视图、半剖视图、局部剖视图、阶梯剖视图、旋转剖视图、复合剖视图D.以上都不是27.机械制图中，全剖视图主要用于表达什么结构的物体？A.外形简单、内部结构复杂B.外形复杂、内部结构简单C.外形和内部结构都复杂D.外形和内部结构都简单28.在机械制图中，半剖视图主要用于表达什么结构的物体？A.对称结构B.不对称结构C.复杂结构D.简单结构29.机械制图中，局部剖视图主要用于表达什么情况？A.物体局部内部结构B.物体整体外形C.物体对称结构D.物体复杂结构30.在机械制图中，剖切面的种类有哪些？A.单一剖切面、几个平行的剖切面、几个相交的剖切面B.斜剖切面、旋转剖切面、复合剖切面C.单一剖切面、几个平行的剖切面、几个相交的剖切面、斜剖切面、旋转剖切面、复合剖切面D.以上都不是31.机械制图中，断面图的种类有哪些？A.移出断面图、重合断面图B.中断断面图、重合断面图C.移出断面图、中断断面图、重合断面图D.以上都不是32.在机械制图中，移出断面图的轮廓线用什么线绘制？A.细实线B.粗实线C.虚线D.点画线33.机械制图中，重合断面图的轮廓线用什么线绘制？A.细实线B.粗实线C.虚线D.点画线34.在机械制图中，螺纹的基本要素有哪些？A.牙型、直径、螺距、线数、旋向B.牙型、长度、螺距、线数、旋向C.牙型、直径、长度、线数、旋向D.牙型、直径、螺距、长度、旋向35.机械制图中，普通螺纹的牙型是什么形状？A.三角形B.梯形C.矩形D.锯齿形36.在机械制图中，管螺纹的牙型是什么形状？A.三角形B.梯形C.矩形D.锯齿形37.机械制图中，螺纹的直径有哪些？A.大径、中径、小径B.外径、内径、中径C.大径、小径、螺距D.外径、内径、螺距38.在机械制图中，螺纹的旋向有哪些？A.左旋、右旋B.上旋、下旋C.正旋、反旋D.顺时针旋、逆时针旋39.机械制图中，螺纹的标注包括哪些内容？A.螺纹代号、公称直径、螺距、旋向、公差带代号、旋合长度代号B.螺纹代号、直径、螺距、线数、旋向、公差带代号C.螺纹代号、公称直径、螺距、线数、旋向、公差带代号、旋合长度代号D.螺纹代号、直径、螺距、线数、旋向、公差带代号、旋合长度代号40.在机械制图中，键连接的种类有哪些？A.平键连接、半圆键连接、楔键连接B.花键连接、圆柱键连接、圆锥键连接C.平键连接、半圆键连接、楔键连接、花键连接D.以上都不是41.机械制图中，平键的剖面尺寸是根据什么来确定的？A.轴的直径B.轮毂的宽度C.轴的长度D.轮毂的直径42.在机械制图中，滚动轴承的代号由什么组成？A.前置代号、基本代号、后置代号B.类型代号、尺寸系列代号、内径代号C.前置代号、类型代号、尺寸系列代号、内径代号、后置代号D.以上都不是43.机械制图中，齿轮的基本参数有哪些？A.模数、齿数、压力角B.直径、齿数、压力角C.模数、直径、压力角D.模数、齿数、直径44.在机械制图中，标准直齿圆柱齿轮的齿顶高系数和顶隙系数分别是多少？A.1、0.25B.0.8、0.2C.1.25、0.3D.0.75、0.2545.机械制图中，装配图的作用是什么？A.表达机器或部件的工作原理、装配关系、结构形状和技术要求B.表达零件的形状、尺寸和技术要求C.表达机器或部件的加工工艺D.表达零件的加工工艺46.在机械制图中，装配图中的尺寸包括哪些？A.性能尺寸、装配尺寸、安装尺寸、外形尺寸、其他重要尺寸B.长度尺寸、宽度尺寸、高度尺寸C.直径尺寸、半径尺寸、角度尺寸D.以上都不是47.机械制图中，装配图中的技术要求主要包括哪些内容？A.装配要求、检验要求、使用要求B.尺寸公差、形位公差、表面粗糙度C.材料要求、热处理要求、表面处理要求D.以上都不是48.在机械制图中，零件图的作用是什么？A.表达零件的形状、尺寸和技术要求B.表达机器或部件的工作原理、装配关系、结构形状和技术要求C.表达零件的加工工艺D.表达机器或部件的加工工艺49.机械制图中，零件图中的尺寸标注应满足哪些要求？A.正确、完整、清晰、合理B.准确、完整、清晰、美观C.正确、完整、美观、合理D.准确、完整、美观、合理50.在机械制图中，表面粗糙度的符号有哪些？A.基本符号、去除材料符号、不去除材料符号B.光滑符号、粗糙符号、一般符号C.平面符号、曲面符号、圆柱面符号D.以上都不是51.机械制图中，表面粗糙度的数值越小，表示表面越怎样？A.光滑B.粗糙C.平整D.不均匀52.在机械制图中，形位公差包括哪些项目？A.形状公差、位置公差B.直线度、平面度、圆度、圆柱度、平行度、垂直度、倾斜度、位置度、同轴度、对称度、圆跳动、全跳动C.尺寸公差、形状公差、位置公差D.以上都不是53.机械制图中，形状公差有哪些项目？A.直线度、平面度、圆度、圆柱度B.平行度、垂直度、倾斜度C.位置度、同轴度、对称度D.圆跳动、全跳动54.在机械制图中，位置公差有哪些项目？A.平行度、垂直度、倾斜度、位置度、同轴度、对称度、圆跳动、全跳动B.直线度、平面度、圆度、圆柱度C.尺寸公差、形状公差、位置公差D.以上都不是55.机械制图中，形位公差的标注包括哪些内容？A.公差项目符号、公差值、基准B.公差项目名称、公差值、基准C.公差项目符号、公差值、基准符号D.公差项目名称、公差值、基准符号56.在机械制图中，读装配图的方法和步骤是什么？A.概括了解、分析视图、分析装配关系、分析零件结构、归纳总结B.分析视图、分析装配关系、分析零件结构、归纳总结C.概括了解、分析零件结构、分析装配关系、分析视图、归纳总结D.以上都不是57.机械制图中，装配图中的明细栏应包括哪些内容？A.序号、代号、名称、数量、材料、备注B.序号、图号、名称、数量、材料、备注C.序号、规格、名称、数量、材料、备注D.以上都不是58.在机械制图中，轴类零件的主视图一般按什么位置放置？A.加工位置B.工作位置C.任意位置D.都可以59.机械制图中，盘类零件的主视图一般按什么位置放置？A.加工位置B.工作位置C.任意位置D.都可以60.在机械制图中，箱体类零件的主视图一般按什么位置放置？A.加工位置B.工作位置C.任意位置D.都可以61.机械制图中，零件图中的技术要求一般包括哪些内容？A.表面粗糙度、尺寸公差、形位公差、材料、热处理要求B.表面粗糙度、尺寸公差、形位公差、加工精度、表面处理要求C.表面粗糙度、尺寸公差、形位公差、材料、加工精度、热处理要求、表面处理要求D.以上都不是62.在机械制图中，什么是第一角投影法？A.将物体置于第一分角内进行投影的方法B.将物体置于第二分角内进行投影的方法C.将物体置于第三分角内进行投影的方法D.将物体置于第四分角内进行投影的方法63.机械制图中，什么是第三角投影法？A.将物体置于第一分角内进行投影的方法B.将物体置于第二分角内进行投影的方法C.将物体置于第三分角内进行投影的方法D.将物体置于第四分角内进行投影的方法64.在机械制图中，第一角投影法和第三角投影法的区别是什么？A.视图配置不同、投影方向不同B.视图名称不同、投影方向不同C.视图配置不同、投影符号不同D.视图名称不同、投影符号不同65.机械制图中，常用的绘图工具有哪些？A.图板、丁字尺、三角板、圆规、分规、铅笔B.直尺、三角板、圆规、分规、铅笔C.图板、丁字尺、三角板、直尺、圆规、分规、铅笔D.以上都不是66.在机械制图中，铅笔的硬度有哪些？A.HB、B、2BB.H、HB、BC.H、2H、3HD.H、2H、3H、4H67.机械制图中，用什么工具绘制圆和圆弧？A.圆规B.分规C.三角板D.直尺68.在机械制图中，用什么工具绘制直线？A.圆规B.分规C.三角板、丁字尺D.直尺69.机械制图中，比例尺的作用是什么？A.放大或缩小图形B.测量图形尺寸C.绘制图形D.以上都不是70.在机械制图中，标题栏一般位于图纸的什么位置？A.右下角B.左下角C.右上角D.左上角71.机械制图中，图纸的幅面有哪些？A.A0、A1、A2、A3、A4B.B0、B1、B2、B3、B4C.C0、C1、C2、C3、C4D.D0、D1、D2、D3、D472.在机械制图中，同一图样中同类图线的宽度应怎样？A.一致B.不同C.随意D.都可以73.机械制图中，细实线的宽度一般为多少？A.0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mmB.0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mmC.0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mmD.0.13mm、0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mm74.在机械制图中，粗实线的宽度一般为多少？A.0.5mm、0.7mm、1mm、1.4mm、2mmB.0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mmC.0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mmD.0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm、2mm75.机械制图中，虚线的线段长度和间隔应怎样？A.长度和间隔随意B.长度和间隔相等C.长度和间隔不等D.长度固定，间隔随意76.在机械制图中，点画线的线段长度和间隔应怎样？A.长度和间隔随意B.长度和间隔相等C.长度和间隔不等D.长度固定，间隔随意77.机械制图中，图样中的汉字应采用什么字体？A.宋体B.仿宋体C.黑体D.楷体78.在机械制图中，图样中的数字和字母应采用什么字体？A.宋体B.仿宋体C.黑体D.斜体79.机械制图中，标注尺寸时，尺寸数字的单位是什么？A.米B.厘米C.毫米D.分米80.在机械制图中，两零件的接触面和配合面在图样上如何表示？A.画一条线B.画两条线C.画三条线D.不画线81.机械制图中，相邻两零件的剖面线应怎样？A.方向相同，间隔相等B.方向相反，间隔相等C.方向相同，间隔不等D.方向相反，间隔不等82.在机械制图中，装配图中零件序号的编写应怎样？A.顺时针方向依次编写B.逆时针方向依次编写C.任意方向编写D.从左到右依次编写83.机械制图中，装配图中的零件序号应标注在什么位置？A.零件的轮廓线上B.零件的中心线上C.零件的任意位置D.指引线的末端84.在机械制图中，装配图中的指引线应怎样绘制？A.用细实线绘制B.用粗实线绘制C.用虚线绘制D.用点画线绘制85.机械制图中，装配图中的明细栏应位于图纸的什么位置？A.左上角B.左下角C.右上角D.右下角86.在机械制图中，局部放大图的比例是指什么与什么之比？A.局部放大图的尺寸与实际尺寸B.局部放大图的尺寸与原图尺寸C.原图尺寸与局部放大图的尺寸D.实际尺寸与局部放大图的尺寸87.机械制图中，局部放大图的标注包括哪些内容？A.比例、图形编号、放大部位B.比例、图形名称、放大部位C.比例、图形编号、放大倍数D.比例、图形名称、放大倍数88.在机械制图中，斜视图主要用于表达什么情况？A.物体倾斜部分的形状B.物体对称部分的形状C.物体复杂部分的形状D.物体简单部分的形状89.机械制图中，斜视图通常按什么位置配置？A.投影关系配置B.旋转后配置C.任意位置配置D.对称位置配置90.在机械制图中，旋转视图主要用于表达什么情况？A.具有回转轴线的零件的形状B.具有倾斜部分的零件的形状C.具有复杂形状的零件的形状D.具有对称部分的零件的形状91.机械制图中，旋转视图的标注包括哪些内容？A.旋转符号、图形编号、旋转方向B.旋转符号、图形名称、旋转方向C.旋转符号、图形编号、旋转角度D.旋转符号、图形名称、旋转角度92.在机械制图中，剖视图中的剖面区域应如何表示？A.画剖面线B.涂黑C.不做任何处理D.画虚线93.机械制图中，同一零件在各剖视图中的剖面线方向和间隔应怎样？A.方向相同，间隔相等B.方向相反，间隔相等C.方向相同，间隔不等D.方向相反，间隔不等94.在机械制图中，局部剖视图的剖切范围应怎样表示？A.用波浪线表示B.用虚线表示C.用粗实线表示D.用细实线表示95.机械制图中，当需要表达零件的内部结构形状较复杂，而又不宜采用全剖、半剖和局部剖时，可采用什么视图？A.斜视图B.旋转视图C.局部放大图D.剖面图96.在机械制图中，剖面图与剖视图的区别是什么？A.剖面图只画出断面形状，剖视图画出断面及后面的可见轮廓B.剖面图画出断面及后面的可见轮廓，剖视图只画出断面形状C.剖面图和剖视图没有区别D.以上都不是97.机械制图中，在装配图中，对于薄片零件、细丝弹簧等，若按纵向剖切，应怎样绘制？A.不画剖面线B.涂黑C.按正常情况绘制D.用虚线表示98.在机械制图中，在装配图中，对于紧固件以及轴、连杆、球、键、销等实心零件，若按纵向剖切，应怎样绘制？A.不画剖面线B.涂黑C.按正常情况绘制D.用虚线表示99.机械制图中，在装配图中，两个零件的非接触面或非配合面之间应留出多少间隙？A.0.5mmB.1mmC.1.5mmD.2mm100.在机械制图中，在装配图中，当需要表示运动零件的运动范围或极限位置时，应怎样绘制？A.用双点画线表示B.用虚线表示C.用粗实线表示D.用细实线表示答案：1. B。
大学机械制图考试题及答案详解
大学机械制图考试题及答案详解一、选择题（每题2分，共20分）1. 在机械制图中，第一角投影法与第三角投影法的主要区别在于（）。
A. 视图的放置角度B. 观察者的位置B. 视图的数量D. 视图的表达方式答案：B2. 下列哪个符号表示螺纹（）。
A. ⊥B. ∅C. M20×1.5D. φ20答案：C3. 在机械制图中，尺寸线通常使用（）绘制。
A. 粗实线B. 细实线C. 虚线D. 点画线答案：B4. 机械零件图中，表面粗糙度的标注通常使用（）。
A. 符号B. 文字C. 数字D. 图形答案：A5. 以下哪个视图不是基本视图之一（）。
A. 正视图B. 侧视图C. 俯视图D. 斜视图答案：D6. 在机械制图中，局部视图用于表达零件的（）。
A. 整体形状B. 局部细节C. 尺寸大小D. 材料特性答案：B7. 螺纹的公称直径是指（）。
A. 外径B. 中径C. 内径D. 任意直径答案：B8. 在机械制图中，断裂视图的画法是（）。
A. 使用虚线表示断裂部分B. 使用细实线表示断裂部分C. 使用粗实线表示断裂部分D. 不使用任何线条表示断裂部分答案：A9. 机械制图中，中心线通常用来表示（）。
A. 对称特征B. 尺寸线C. 螺纹D. 倒角答案：A10. 下列哪个标注不是尺寸标注（）。
A. 长度B. 宽度C. 粗糙度D. 高度答案：C二、填空题（每题2分，共20分）11. 在机械制图中，剖面线通常用于表示零件的_________。
答案：内部结构12. 第三角投影法中，主视图位于_________的前方。
答案：物体13. 机械制图中，倒角的符号是_________。
答案：一个倒置的“V”14. 标注尺寸时，线性尺寸的起点通常使用_________表示。
答案：箭头15. 在机械制图中，局部放大图可以更清晰地显示零件的_________。
答案：局部细节16. 螺纹的螺距是指相邻两个螺纹之间的_________。
答案：轴向距离17. 机械制图中，虚线通常用于表示_________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
班级＿＿＿＿＿＿＿ 学号＿＿＿＿＿＿＿ 姓名＿＿＿＿＿＿＿＿＿ 密 封 线 内 不 准 答 题
昌黎职教中心20 ――20 学年第 学期
试卷
注意事项
1、 考试时间：＿＿分钟
2、 请首先按要求在试卷的标封处填写您的姓名、班级和所在学校的名称。
3、 请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
4、 不要在试卷上乱写乱画，不要在标封区填写无关的内容。
题型号 一 二 三 四
总分 得分
一、单选题（每空2分）
1、图纸的基本幅面有 种，A4图纸的幅面为 。
2、工程上常采用的投影法是 和 法，其中平行投影法按投射线与投影面是否垂直又分为 和 法。
3、比例是指图样中 与其 相应要素的线性尺寸 之比，2：1是 比例。
4、当直线平行于投影面时，其投影 ，这种性质叫 性，当直线垂直投影面时，其投影为 ，这种性质叫 性，当平面倾斜于投影面时，其投影 ，这种性质叫 性。
5、三视图的投影规律是：主视图与俯视图 ；主视图与左视图 ；俯视图与左视图 。
6、零件有长宽高三个方向的尺寸，主视图上只能反映零件的 ，俯视图上只能反映零件的 ，左视图上只能反映零件的 。
7、标注尺寸由 、 和 三个要素组成。
8、机械制图中通常采用两种线宽，粗细线的比率为 。
9、机械制图中图样的尺寸以 为单位。
10、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的 ，具体又可分为 、 、 。
二、选择题（每题3分）
1、下列四种说法中，选择一种正确的答案（ ）
2、在下列四种说法中，选择一种正确的答案。
（ ）
班级＿＿＿＿＿＿＿ 学号＿＿＿＿＿＿＿ 姓名＿＿＿＿＿＿＿＿＿ 密 封 线 内 不 准 答 题
3．选择正确的左视图。
（ ）
三、补缺线。
（每线一分） 1、（共10分）
2、（共8分）
四、看立体图，画出三视图。
（用45°斜线辅助作图，共13分）。
