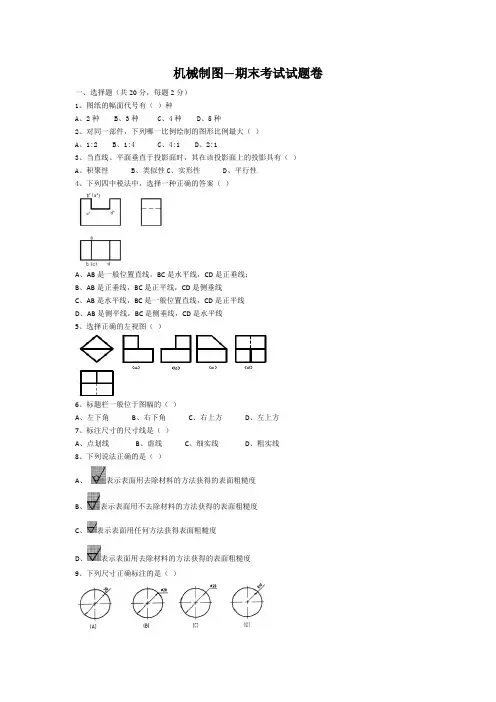

机械制图—期末考试试题卷

机械制图—期末考试试题卷一、选择题（共20分，每题2分）1、图纸的幅面代号有（）种A、2种B、3种C、4种D、5种2、对同一部件，下列哪一比例绘制的图形比例最大（）A、1:2B、1:4C、4:1D、2:13、当直线、平面垂直于投影面时，其在该投影面上的投影具有（）A、积聚性B、类似性C、实形性D、平行性4、下列四中税法中，选择一种正确的答案（）A、AB是一般位置直线，BC是水平线，CD是正垂线；B、AB是正垂线，BC是正平线，CD是侧垂线C、AB是水平线，BC是一般位置直线，CD是正平线D、AB是侧平线，BC是侧垂线，CD是水平线5、选择正确的左视图（）6、标题栏一般位于图幅的（）A、左下角B、右下角C、右上方D、左上方7、标注尺寸的尺寸线是（）A、点划线B、虚线C、细实线D、粗实线8、下列说法正确的是（）A、表示表面用去除材料的方法获得的表面粗糙度B、表示表面用不去除材料的方法获得的表面粗糙度C、表示表面用任何方法获得表面粗糙度D、表示表面用去除材料的方法获得的表面粗糙度9、下列尺寸正确标注的是（）10、不可见轮廓线用（）表示A、细实线B、粗实线C、点划线D、虚线二、填空题（共30分，每空1分）1、平面图形中所注尺寸，按作用可分为和。

2、组合体的读图方法有和。

3、截交线的性质为、、。

4、图样的基本表示方法有、、、、、。

5、局部视图和局部剖视图的边界应以或为界。

6、根据投射线和轴测投影面相对位置的不同，轴测投影可分为、。

7、正投影的基本特性有、、。

8、组合体的组合形式一般分为、、三种形式。

9、圆柱、圆锥等回转体的定形、定位尺寸应尽量标注在投影图上。

10、尺寸数字应尽量标注在尺寸线的和。

11、尺寸不可标注成封闭的。

12、侧垂线与H面与V面与W面（平行、垂直、倾斜）。

三、作图题（共50分）1、已知物体的两视图，补画第三视图。

（10分）2、已知物体的主、俯视图，补画左视图（10分）。

3、求作圆柱、圆锥相贯线的投影（20分）。

《机械制图》期末考试试题及解答

《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。

A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。

A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。

A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。

A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。

A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。

A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。

A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。

A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。

A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。

机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

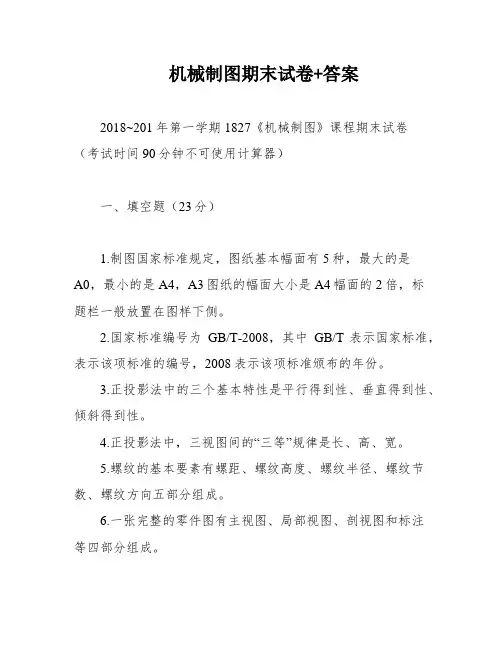

机械制图期末试卷+答案

机械制图期末试卷+答案2018~201年第一学期1827《机械制图》课程期末试卷（考试时间90分钟不可使用计算器）一、填空题（23分）1.制图国家标准规定，图纸基本幅面有5种，最大的是A0，最小的是A4，A3图纸的幅面大小是A4幅面的2倍，标题栏一般放置在图样下侧。

2.国家标准编号为GB/T-2008，其中GB/T表示国家标准，表示该项标准的编号，2008表示该项标准颁布的年份。

3.正投影法中的三个基本特性是平行得到性、垂直得到性、倾斜得到性。

4.正投影法中，三视图间的“三等”规律是长、高、宽。

5.螺纹的基本要素有螺距、螺纹高度、螺纹半径、螺纹节数、螺纹方向五部分组成。

6.一张完整的零件图有主视图、局部视图、剖视图和标注等四部分组成。

二、选择题（共12分）1.正确的键连接图为选项（b）。

2.不属于零件图的内容是选项（a）一组图形。

3.正确的尺寸说法为选项（a）基本尺寸为20的基准轴，公差带代号为H7.4.不合理的钻孔工艺结构为选项（d）。

三、作图题（46分）1.略（5分）。

2.补画局部视图和斜视图（6分）。

3.画出机件的B向局部视图及C向局部视图（6分）。

4.将主视图画成全剖视图（7分）。

5.分析螺栓连接图中的错误，并改正（6分）。

6.补画剖视图中所缺的图线（16分）。

The following is a corrected and rewritten n of the article:Part Four: XXX (19 points)1.The name of this part is ________。

the material is________。

and the drawing scale is ________.2."2×" indicates that the groove width is ________ and the groove depth is ________.3.The width and depth of the keyway on the part are________。

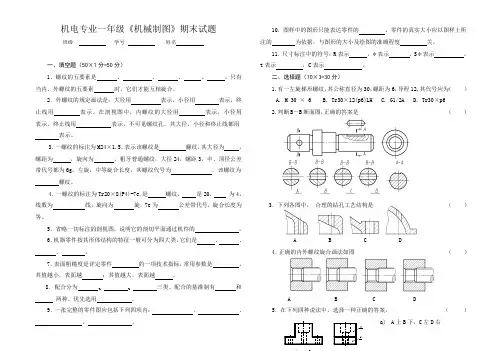

机械制图期末考试试题

机电专业一年级《机械制图》期末试题班级学号姓名一、填空题（50×1分=50分）1、螺纹的五要素是、、、、。

只有当内、外螺纹的五要素时，它们才能互相旋合。

2．外螺纹的规定画法是：大径用表示，小径用表示，终止线用表示。

在剖视图中，内螺纹的大径用表示，小径用表示，终止线用表示。

不可见螺纹孔，其大径、小径和终止线都用表示。

3．一螺纹的标注为M24×1.5，表示该螺纹是螺纹，其大径为，螺距为，旋向为。

粗牙普通螺纹，大径24，螺距3，中、顶径公差带代号都为6g，左旋，中等旋合长度，其螺纹代号为，该螺纹为螺纹。

4．一螺纹的标注为Tr20×8(P4)-7e,是螺纹，是20，为4，线数为线，旋向为旋，7e为公差带代号，旋合长度为等。

5．省略一切标注的剖视图，说明它的剖切平面通过机件的。

6．机器零件按其形体结构的特征一般可分为四大类，它们是、、、。

7．表面粗糙度是评定零件的一项技术指标，常用参数是，其值越小，表面越；其值越大，表面越。

8．配合分为、、三类。

配合的基准制有和两种。

优先选用。

9．一张完整的零件图应包括下列四项内：、、、。

10．图样中的图形只能表达零件的，零件的真实大小应以图样上所注的为依据，与图形的大小及绘图的准确程度关。

11．尺寸标注中的符号：R表示，φ表示，Sφ表示，t表示，C表示。

二、选择题（10×3=30分）1.有一左旋梯形螺纹，其公称直径为30，螺距为6，导程12,其代号应为（）A. M 30 × 6B. Tr30×12(p6)LHC. G1/2AD. Tr30×p62.判断B－B断面图，正确的答案是（）3．下列各图中，合理的钻孔工艺结构是（）A B C D4．正确的内外螺纹旋合画法如图（）A B C D5．在下列四种说法中，选择一种正确的答案。

（）a)A上B下，C左D右b) A 上B 下，C 右 D 左 c) A 下B 上，C 左D 右 d) A 下B 上，C 右D 左6．在下列四种说法中，选择一种正确的答案。

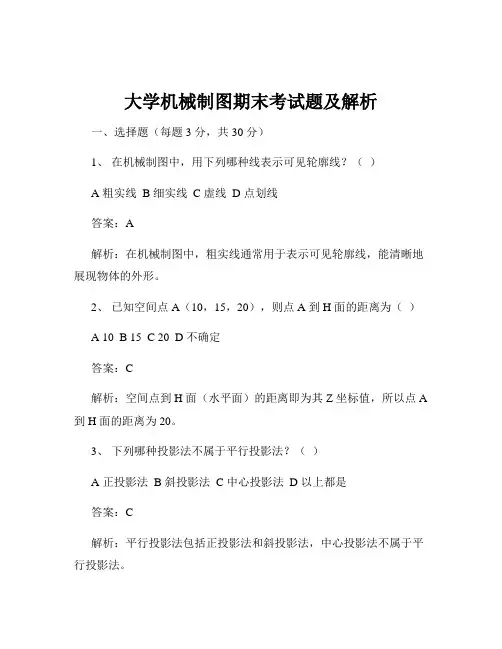

大学机械制图期末考试题及解析

大学机械制图期末考试题及解析一、选择题（每题 3 分，共 30 分）1、在机械制图中，用下列哪种线表示可见轮廓线？（）A 粗实线B 细实线C 虚线D 点划线答案：A解析：在机械制图中，粗实线通常用于表示可见轮廓线，能清晰地展现物体的外形。

2、已知空间点 A（10，15，20），则点 A 到 H 面的距离为（）A 10B 15C 20D 不确定答案：C解析：空间点到 H 面（水平面）的距离即为其 Z 坐标值，所以点 A 到 H 面的距离为 20。

3、下列哪种投影法不属于平行投影法？（）A 正投影法B 斜投影法C 中心投影法D 以上都是答案：C解析：平行投影法包括正投影法和斜投影法，中心投影法不属于平行投影法。

4、在绘制三视图时，主视图与俯视图（）A 长对正B 高平齐C 宽相等D 以上都不对答案：A解析：主视图和俯视图反映物体的长，它们的长度是相等的，即长对正。

5、圆柱被平面截切，截平面与圆柱轴线倾斜时，截交线的形状是（）A 圆B 椭圆C 矩形D 抛物线答案：B解析：当截平面与圆柱轴线倾斜时，截交线为椭圆。

6、下列哪种视图主要用于表达物体的内部结构？（）A 主视图B 俯视图C 左视图D 剖视图答案：D解析：剖视图可以清晰地展示物体的内部结构和形状。

7、尺寸标注中，尺寸数字的方向应（）A 水平B 垂直C 倾斜D 依尺寸线方向而定答案：D解析：尺寸数字的方向应依尺寸线方向而定，一般与尺寸线平行。

8、标准公差等级中，精度最高的是（）A IT01B IT1C IT18D 不确定答案：A解析：标准公差等级从 IT01 到 IT18，IT01 的精度最高。

9、表面粗糙度符号中，Ra 的值越大，表示表面越（）A 光滑B 粗糙C 精度高D 不确定答案：B解析：Ra 是表面粗糙度的评定参数之一，Ra 值越大，表面越粗糙。

10、下列哪种比例不是国家标准规定的绘图比例？（）A 1:1B 2:1C 3:1D 4:1答案：C解析：国家标准规定的绘图比例有 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 等，没有 3:1。

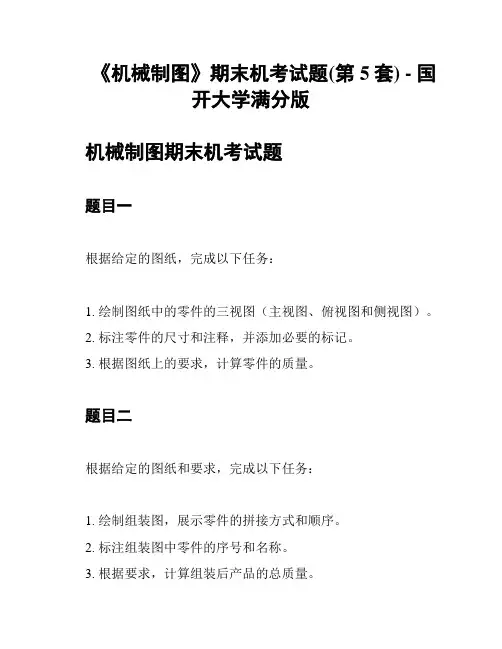

《机械制图》期末机考试题(第5套) - 国开大学满分版

《机械制图》期末机考试题(第5套) - 国
开大学满分版
机械制图期末机考试题
题目一
根据给定的图纸，完成以下任务：
1. 绘制图纸中的零件的三视图（主视图、俯视图和侧视图）。

2. 标注零件的尺寸和注释，并添加必要的标记。

3. 根据图纸上的要求，计算零件的质量。

题目二
根据给定的图纸和要求，完成以下任务：
1. 绘制组装图，展示零件的拼接方式和顺序。

2. 标注组装图中零件的序号和名称。

3. 根据要求，计算组装后产品的总质量。

题目三
根据给定的图纸和要求，完成以下任务：
1. 绘制图纸中的零件的三维模型。

2. 使用适当的软件进行零件的三维建模。

3. 根据要求，计算零件的体积和表面积。

题目四
根据给定的图纸和要求，完成以下任务：
1. 绘制图纸中的零件的剖视图。

2. 标注剖视图中的特征尺寸和注释。

3. 根据要求，计算剖视图中的面积。

题目五
根据给定的图纸和要求，完成以下任务：
1. 绘制图纸中的零件的等轴测图。

2. 标注等轴测图中的尺寸和注释。

3. 根据要求，计算等轴测图中的体积。

以上是《机械制图》期末机考试题的五个题目，每个题目都要按要求绘制图纸、标注尺寸和注释，并进行必要的计算。

请根据题目要求完成相应的任务。

祝你考试顺利！。

《机械制图》期末考试试卷

《机械制图》期末考试试卷非统考科目一、选择题（共60分，每小题5分）1、用下列比例分别画同一个机件，所绘图形最大的比例是（）。

[单选题] * A．1:1B．1:5C．5:1(正确答案)D．2:12、国家标准中规定标题栏正常情况下应画在图纸的（）。

[单选题] * A．左上角B．左下角C．右上角D．右下角(正确答案)3、图纸的幅面代号有（）种。

[单选题] *A．3种B．5种(正确答案)C．4种D．6种4、图形上标注的尺寸数字表示（）。

[单选题] *A．画图的尺寸B．随比例变化的尺寸C．机件的实际尺寸(正确答案)D．图线的长度尺寸5、在尺寸标注中，尺寸线为（）。

[单选题] *A．粗实线B．细实线(正确答案)C．细点画线D．双点画线6、绘制连接圆弧图时，应确定（）。

[单选题] *A．切点的位置B．连接圆弧的圆心(正确答案)C．先定圆心再定切点D．连接圆弧的大小。

7、当直线、平面与投影面垂直时，其在该投影面上的投影具有（）。

[单选题] * A．积聚性(正确答案)B．类似性C．实形性8、物体左视图的投影方向是（）。

[单选题] *A．由前向后B．由右向左C．由左向右(正确答案)D．由后向前9、俯视图反映了物体的什么方位（）。

[单选题] *A．上下B．左右C．上下前后D．前后左右(正确答案)10、在下列四种说法中，选择一种正确的答案。

（） [单选题] *A．AB是水平线，BC是一般位置直线，CD是正平线B．AB是正垂线，BC是铅垂线，CD是侧垂线(正确答案)C．AB是侧平线，BC是一般位置直线，CD是水平线D．AB是正平线，BC是侧平线，CD11、垂直于H面且与V面、W面倾斜的平面称为（）。

[单选题] * A．正垂面B．铅垂面(正确答案)C．侧垂面D．一般面12、机械图样中可见轮廓线和棱边线采用下列哪种线型。

（） [单选题] *A 细实线B 粗实线(正确答案)C 细虚线D波浪线二、判断题（共40分，每小题5分）1、2:1是缩小比例。

机械制图期末试题及答案

机械制图期末试题及答案注：本文仅以示范文章格式为主，实际内容为示例，与机械制图试题无关。

一、选择题（每题2分，共20分）1. 下列哪项不属于机械制图所需的基本图形？A) 线段B) 圆C) 正方形D) 椭圆答案：C2. 直径为40mm的圆形零件，在视图中绘制其直径线的长度应为多少？A) 20mmB) 40mmC) 80mmD) 120mm答案：B二、填空题（每题3分，共30分）1. 在机械制图中，斜投影的投影角度为_________ 度。

答案：452. 垂直于地面的面向上方的投影线段，在正投影中标记为_________。

答案：↑三、简答题（每题10分，共30分）1. 请简要解释三视图制图的概念，并说明其在机械设计中的作用。

答：三视图制图是通过绘制物体的正投影、前视图和侧视图，以获取物体在三个平面上的尺寸和形状信息。

它是机械设计中最常用的图形表达方式之一。

通过三视图制图，设计人员可以准确地了解和描述物体的几何外形、结构和尺寸，为产品的制造和装配提供必要的依据。

2. 请解释等轴测投影的概念，并说明其优点和缺点。

答：等轴测投影是以物体的三个坐标轴相等且互相垂直为基础，通过透视投影的方法来描述物体的三维外形。

它的优点是能够直观地展示物体的外观和形状，使观察者能够更好地理解物体的空间关系。

然而，等轴测投影的缺点是在绘制时需要一定的专业知识和技巧，并且对于复杂的物体，绘制的精确度有限。

四、绘图题（每题10分，共20分）请根据下图所示的平面图，绘制出正视图和左视图，并标注尺寸。

（略）（注：由于文本排版的限制，请读者自行想象图形，并标注尺寸）正视图：（略）左视图：（略）五、设计题（每题20分，共40分）1. 根据给定的尺寸要求和材料限制，设计一个简单的连杆机构，并绘制出其三视图。

（略）（注：由于文本排版的限制，请读者自行发挥想象，并绘制连杆机构的三视图）2. 请说明常见的机械制图误区，并提出相应的纠正措施。

答：常见的机械制图误区包括：- 尺寸标注不清晰或不准确：应该注意标注尺寸的位置和方式，确保尺寸标注的清晰可读并符合实际要求。

精选《机械制图》期末考试题库388题(含答案)

2020年《机械制图》期末考试388题【含答案】一、选择题1．已知物体的主.俯视图，正确的左视图是（ C ）。

(a) (b) (c) (d)2．已知直齿圆柱齿轮模数m=2.5mm，齿数z=32，则齿轮分度圆的直径为（ C ）A.60mmB.70mmC.80mmD.90mm3．已知轴承的型号为6305,则轴承的内径尺寸为（ B ）A.5mmB.25mmC.305 mmD.6305mm]4．外螺纹的大径用（ B ）符号表示。

A. DB. dC.D1D.d15．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影6．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.外），1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

6.31.说明符号的含义。

前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

二、填空题7．为了改善金属材料的力学性能(如强度,硬度,弹性等 ),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.8．采用假想的剖切平面将机件的某处切断,仅画出该剖切面与机件接触部分的图形称为断面图.9．断面图的类型分为移出断面图和重合断面图两种.10．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.11．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.12．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.13．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.14．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.15．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.16．制造零件时, 为了使零件具有互换性,并不要求零件的尺寸做得绝对准确,而只要求在一个合理范围之内,由此就规定了极限尺寸.17．允许尺寸的变动量称为尺寸公差.18．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.19．使用要求的不同,孔和轴之间的配合有松有紧 ,国标因此规定配合分为三类,即: 间隙配合,过盈配合和过渡配合.20．将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图.21．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.22．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.23．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件24．主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为回转体.25．轴一般用来支承传动零件并传递动力.26．套一般是装在轴上,起轴向定位,传动或联接等作用.27．叉架类零件包括各种用途的拔叉和支架.。

(完整版)机械制图期末试题(带答案)

制图试题一、填空题1、由两个或两个以上组成的物体称为组合体。

2、画、读组合体视图的基本方法是法。

3、组合体的组合方式有、和三种。

4、按剖切范围分，剖视图可分为、和三类。

5、断面图分为：和两种。

6、同一零件各剖视图的剖面线方向间隔。

7、六个基本视图的名称为：、、、、、。

8、螺纹的五个基本要素分别为：、、、螺距（导程）和。

内外螺纹连接时，两者的五要素必须。

9、零件图四大内容是：、、、。

10、组合体尺寸标注的基本要求为：、、。

11、导程S和螺距P的关系是____ ___。

12、外螺纹在非圆视图中，大径用表示、小径用表示。

13、零件图的尺寸标注要求是：、、、。

14、相贯线是两个基本体表面的，也就是两个基本体表面共有点的集合，它一般是封闭的曲线。

15、局部剖视图用线分界且不应和图样上其他图线重合。

16、螺纹终止线用绘制。

17、绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用表示，齿根圆用线表示，或省略不画。

18、视图可以分为、、、四种。

19、主视图能反映物体的和尺寸二、选择题1、对于平面相接的组合体，下列说法正确的是。

A、结合面一定有线隔开B、结合面一定没有线隔开C、当结合面不平齐时，两者中间有线隔开2、关于两形体相切，下列说法正确的是。

A、由于相切处是光滑过渡的，两者之间没有分界线B、两者之间有相贯线C、视具体情况，有时有线，有时无线3、用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为。

A、圆B、双曲线C、椭圆4、下列关于组合体的尺寸注法说法错误的是。

A、要尽量集中标注在一个或两个视图上，这样便于看图B、对称结构的尺寸，一般要对称标注C、应使大的尺寸在内，小的尺寸在外进行标注5、根据主、俯视图，选择正确的左视图。

A、B、C、D、6、根据主、俯视图，选择正确的左视图。

A、B、C、7、根据主、俯视图，选择正确的左视图。

A、B、C、D、8、根据主、俯视图，选择正确的左视图。

A、B、C、D、9、根据主、俯视图，选择正确的左视图。

机械制图期末试卷(含答案)

机械制图期末试卷1、剖视图可分为全剖视图、半剖视图和局部剖视图。

2、断面图分为移出断面图、重合断面图3、螺距P、导程Ph、线数n的关系是：ph=np；对于单线螺纹：___________ 胆P____________________________ o4、常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母、垫圈等五种。

5、键的种类很多，常用的有普通平键、半圆键、钩头楔键等。

6、符号/表示该表面是用不去除材料方法获得的。

7、轴承代号30205是圆锥滚子轴承，其尺寸系列代号为02 ,内径为25mm8、圆柱螺旋弹簧分为压缩弹簧、拉伸弹簧、扭转弹簧。

二、选择题（每小题2分，共20分）1、选择正(A )确的全剖视图。

2、选择正确的半剖视图。

（C ）3、.选择正确的移出断面图。

（C ）o口0学4、选择正确的移出断面图。

（D ）5、下列螺纹标注方法错误的是。

（D ）6、在下列四种说法中，选择一种正确的答案。

（D ）A.螺纹的五要素是牙型、同，内外螺纹才可以旋合。

B .螺纹的五要素是牙型、相同，内外螺纹就可以旋合。

C.螺纹的五要素是牙型、内外螺纹就可以旋合。

D.螺纹的五要素是牙型、同，内外螺纹才可以旋合 7、已知直齿圆柱齿轮模数大径、导程、线数和旋向，只有螺纹的五要素均相公称直径、螺距、线数和旋向，只要螺纹的三要素大径、小径、中径和旋向，只要螺纹的三要素相同, 直径、螺距、线数和旋向，只有螺纹的五要素均相 m=2. 5mm ,齿数 z = 25 ，则齿轮分度圆的直径为： A )； A62. 5mm B 、 8、内螺纹的小径用（ A 、 D B 、 C 63mm ）符号表示。

C 、Dl D 、 63.5mm D 、dl 得分表达一个零件, 判断题（每小题1分，共10分） 1、 2、 3、 4、 5、 6、 7、 8、 9、必须画出主视图，其余视图和图形按需选用。

上下偏差和公差都可以为正，为负和为0。

《机械制图》期末考试复习题及参考答案

机械制图复习题(课程代码 352271)一、简答题1．简述平面体截交线的特点及基本作图方法。

2．试简要说明尺寸基准的概念。

如何选择尺寸基准？3．试说明剖面图标注的包括哪些内容？如何标注？4．根据所学的知识，试阐述读图和画图的相互关系。

5．简述平面体与平面体相贯线的特点及基本作图方法。

6．机械制图中剖面图的主要包括哪些种类。

7.简述在机械图样中粗实线的主要用途（至少列出五个）。

8. 根据所学的知识，试阐述组合体读图和画图的相互关系。

9．试说明机械制图中剖面图的主要包括哪些种类，并解释。

10、何谓正视方向？选择正视方向的原则有哪些？二、绘图题：1．已知三棱柱的两个投影和棱面上折线ABC的水平投影，试作棱柱的侧面投影和折线ABC 的其余两个投影。

2．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。

3．试在指定位置完成组合体的1-1半剖图和2-2全剖面图。

4．如图所示，已知五边形ABCDE的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。

5．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，底板倒角半径为R5。

按比例1：1绘制。

6．读懂下列投影图，试将正面投影图绘制为全剖视图。

7.已知正五棱柱被截切后的正面投影和部分侧面投影，试完成其水平投影，并补全侧面投影。

8.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。

9．试读懂组合体三面投影图，并补全其三面投影图中所缺的图线。

10．已知组合体的正面和侧面水平投影，试完成其水平投影图。

11.如图所示，已知四边形ABCD的水平投影及AB、BC两边的正面投影, 试完成该四边形的正面投影和侧面投影。

12. 已知正三棱锥被截切后的正面投影和部分水平投影，试完成其侧面投影，并补全水平投影。

《机械制图》期末考试试题及解答（精品）

班级：_____________ 姓名：______________ 学号：____________-------------------- 密------------------------封-----------------------线------------------------------------------ 密------------------------封-----------------------线----------------------（A ）P5-1《机械制图》考试试题（A 卷）答案一. 将主视图画成半剖视图（不要的线画“×”），并补画左视图（全剖视图）。

（15分）二.对指定的剖切线处作移出断面图并正确标注（后面无键槽）。

（15分）题目一二三四五六总分得分阅卷（A ）P5-2三.检查螺栓连接图中的错误和漏线(将错处和漏线处画〇)，在右边按比例画法画出正确的螺栓连接图（画图时从左图量取尺寸）。

（20分）四.看懂十字接头零件图(P5-3)，并回答下列问题。

（20分）1.根据零件名称和结构形状，此零件属于叉架类零件，采用HT150材料。

2.该零件由圆柱筒部分、十字形肋板部分、圆柱凸台部分和长圆凸台部分等组成。

3.用指引线和文字在图上注明长、宽、高三个方向尺寸的主要基准。

4.在主视图上，下列尺寸属于哪种类型（定形、定位）尺寸：80是定位尺寸； 38是定位尺寸； 40是定形尺寸；￠34定形是尺寸。

5. ￠40039.0 的最大极限尺寸为￠40.039, 最小极限尺寸为￠40, 公差为0.039。

6. 2×M10-7H 中的2表示螺孔数量为；M10表示公称直径为10的普通螺蚊；是粗牙普通螺纹；中顶径公差带代号为7H ；旋向为右；是中等旋合长度。

7.分别表示:被测要素为￠34与￠46轴线；基准要素为￠46圆柱筒右端面；公差项目为垂直度；公差值为0.02。

机械制图试题、答案第二期末考试

《机械制图》第二学期期末考试试卷班级姓名学号得分一、填空（20分）1、剖视图的种类可分为（）视图、（）视图和局部剖视图。

2、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。

3、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。

4、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。

5、齿轮的分度圆用（）线绘制，齿顶圆用（）绘制。

6、一螺纹的标注为M24×1.5，表示该螺纹是（）螺纹，其大径为（），螺距为（），旋向为（）。

7、轴承代号6208指该轴承类型为（）内径为（）8一张完整的零件图应包括下列四项内容（）、（）（）、（）二、在下图中选出正确图形（在对的图形下面字母打√）。

（12分）1 234三、将主视图改画成全剖视图（10分）四、作A-A，B-B断面图（键槽宽6）（15分）五、用几个平行剖切平面作主视图（15）六、分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。

（12分）并更正七、读图填空（16分）1、该零件名称是，属于零件。

采用了一个图、一个图和二个图。

2、Φ30±0.065 表示最大和最小分别可以加工成、公差为3、图中左端标注的C2表示。

4、图中左端面的表面粗糙度Ra 值是。

5、右边轴径Φ24处键槽宽，深。

键槽侧面表面粗糙度Ra值是6、解释图中形位公差框格的意义。

《机械制图》第二学期期末考试试卷班级姓名学号得分一、填空（20分）1、剖视图的种类可分为（全剖）视图、（半剖）视图和局部剖视图。

2、剖切面的种类可分为（单一）剖切面、（平行）的剖切面、几个相交的剖切面。

3、机件的某一部分向基本投影面投影而得的视图称为（局部）视图，其断裂边界应以（波浪）线表示。

4、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（断面图），简称（断面）。

5、齿轮的分度圆用（点划）线绘制，齿顶圆用（粗实）绘制。

(完整版)机械制图试题

第二学期机械制图期末试题班级_______ 姓名_______ 分数_______一.选择题（40分每题2分）1.主视图反映物体的。

（）A长度和宽度 B长度和高度 C高度和宽度 D长度、高度和宽度2.局部视图的断裂处边界应以哪种线条表示。

（）A粗实线 B虚线 C波浪线 D点画线3.表示各基本几何体之间相对位置的尺寸称为。

（）A定形尺寸 B定位尺寸 C总体尺寸 D结构尺寸4.俯视图和左视图具有相同的。

（）A高和长 B长 C宽 D长和宽5.斜二轴测图各轴之间的轴间角为。

（）A∠XOY=∠XOZ=∠YOZ=120° B∠XOY=45°∠XOZ=135°∠YOZ=180°C∠XOY=90°∠XOZ =90°∠YOZ =180 °D ∠XOY=135°∠XOZ=90°∠YOZ=135°6.在工程图样中，不标注计量单位的符号或名称时，尺寸数值的单位是。

（）A米 B公分 C毫米 C微米7.下面描述正确的是。

（）A主视图只反映物体左、右的相对位置关系B主视图只反映的前、后和左、右的相对位置关系C主视图反映物体的上、下和前、后的相对位置关系D主视图反映物体的上、下和左、右的相对位置关系8.确定图形中各部分几何形状大小的尺寸称为。

（）A定位尺寸 B定形尺寸 C总体尺寸 D结构尺寸9.基本视图主要用于表达零件在基本投影上的。

（）形状A内部 B外部 C前后 D左右10.根据投影面展开的法则，三个视图的相互位置必然是以（）为主。

A左视图 B主视图 C俯视图 D任一视图11.下面比例中表示放大比例的是。

（）A 2:1B 1：2C 1：112.角度尺寸在标注时，尺寸数字一律。

（）A水平 B垂直 C 倾斜 D随意13.下列缩写词中表示均布的意思是。

（）A SRB EQSC CD R14.正等轴测图中，为了作图方便，轴向伸缩系数一般取。

机械制图期末试题

公差值越大，精度越____________。
3、在表面粗糙度的评定参数中，轮廓算术平均偏差的代号为___________。
4、孔与轴的配合为，这是基__________制________配合。
5、内外螺纹只有当________、_______、________、________、________等五要素完全相同时，才能旋合在一起。
3、132±0.0125的公差为（）。
A、+0.0125B、-0.0125C、0.025D、-0.025
4、在下图中，选出正确的主视图（）。
5、在下图中，选出正确的左视图()。
6、在下图中，选出正确的一组视图（）。
7、在下图中选出正确的断面图()。
8、普通螺纹的公称直径为螺纹的( )。
A、大径B、中径C、小径
三、简单作图题
1、根据两面视图，补画左视图（3分）。
2、根据两视图，补画俯视图（3分）。
3、根据三视图，画斜二等轴测图。（6分）
4、根据三视图，画斜二等轴测图，尺寸由图中量取，并按1:1的比例画（8分）。
5、指出下列螺纹画法中的错误，并将正确的画在指定位置。（5分）
四、看懂零件图并填空。（10分）
1、零件的名称为_____________,零件的材料为__________，画图比例为_________。
6、基本尺寸相同的孔和轴产生配合关系，根据间隙的大小，可分为________配合，_____配合，_____________配合三种。
7、的基本尺寸为_______，基本偏差是________，最大极限尺寸是________,最小极限尺寸是____________,公差是___________.
第Ⅱ卷（主观性题共50分）
2、直径为φ38圆柱长为______________，其表面粗糙度的代号为__________.
