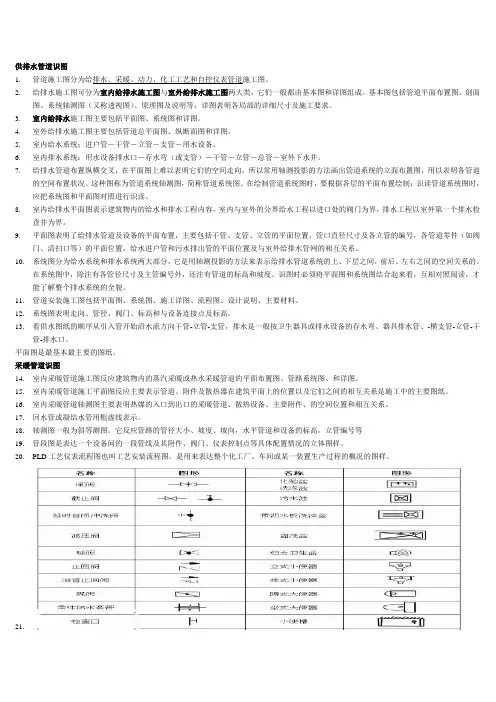

供排水管道识图1
供排水管道识图1.管道施工图分为给排水、采暖、动力、化工工艺和自控仪表管道施工图。
2.给排水施工图可分为室内给排水施工图与室外给排水施工图两大类，它们一般都由基本图和详图组成。
基本图包括管道平面布置图、剖面图、系统轴测图（又称透视图）、原理图及说明等；详图表明各局部的详细尺寸及施工要求。
3.室内给排水施工图主要包括平面图、系统图和详图。
4.室外给排水施工图主要包括管道总平面图、纵断面图和详图。
5.室内给水系统：进户管－干管－立管－支管－用水设备。
6.室内排水系统：用水设备排水口－存水弯（或支管）－干管－立管－总管－室外下水井。
7.给排水管道布置纵横交叉，在平面图上难以表明它们的空间走向，所以常用轴测投影的方法画出管道系统的立面布置图，用以表明各管道的空间布置状况。
这种图称为管道系统轴测图，简称管道系统图。
在绘制管道系统图时，要根据各层的平面布置绘制；识读管道系统图时，应把系统图和平面图对照进行识读。
8.室内给排水平面图表示建筑物内的给水和排水工程内容，室内与室外的分界给水工程以进口处的阀门为界，排水工程以室外第一个排水检查井为界。
9.平面图表明了给排水管道及设备的平面布置，主要包括干管、支管、立管的平面位置，管口直径尺寸及各立管的编号，各管道零件（如阀门、清扫口等）的平面位置，给水进户管和污水排出管的平面位置及与室外给排水管网的相互关系。
10.系统图分为给水系统和排水系统两大部分，它是用轴测投影的方法来表示给排水管道系统的上、下层之间，前后、左右之间的空间关系的。
在系统图中，除注有各管径尺寸及主管编号外，还注有管道的标高和坡度。
识图时必须将平面图和系统图结合起来看，互相对照阅读，才能了解整个排水系统的全貌。
11.管道安装施工图包括平面图、系统图、施工详图、流程图、设计说明、主要材料。
12.系统图表明走向、管径、阀门、标高和与设备连接点及标高。
13.看供水图纸的顺序从引入管开始沿水流方向干管-立管-支管，排水是一般按卫生器具或排水设备的存水弯、器具排水管、-横支管-立管-干管-排水口。
给排水工程识图
建筑物穿越楼层的立管，其 数量超过1根时宜进行编号， 编号宜按图9-8所示的方法 表示。
9.1.2.3 编号
9.1 常用给排水图例
1
在总平面图中，当给排水附 属构筑物的数量超过1个时， 宜进行编号。编号方法为： 构筑物代号－编号；给水构 筑物的编号顺序宜为：从水 源到干管，再从干管到支管， 最后到用户；排水构筑物的 编号顺序宜为：从上游到下 游，先干管后支管。
9.3 建筑给排水施工图的识读
1
室内给排水管道平面图是施工图纸中最基本和最重要的图纸， 常用的比例是1∶100和1∶50两种。它主要表明建筑物内给 排水管道及卫生器具和用水设备的平面布置。图上的线条都是 示意性的，同时管材配件如活接头、补心、管箍等也不画出来， 因此在识读图纸时还必须熟悉给排水管道的施工工艺。
9.3.1 室内给排水施工图的识读方法
阅读主要图纸之前，应当先看说明和设备材料表，然后以系统图为 线索深入阅读平面图、系统图及详图。 阅读时，应三种图相互对照来看。先看系统图，对各系统做到大致 了解。看给水系统图时，可由建筑的给水引入管开始，沿水流方向 经干管、立管、支管到用水设备；看排水系统图时，可由排水设备 开始，沿排水方向经支管、横管、立管、干管到排出管。
酯保温。
9.3 建筑给排水施工图的识读
2
3
面图识读
本工程图例见表 所示。
给水排水平面图的 识读一般从底层开 始，逐层阅读。
9.2 建筑给水排水工程图图纸
建筑给排水施工图是指房屋内部的卫生设备或生产用水装置的施工图，主要反映 用水器具的安装位置及其管道布置情况。
主要组成： （一）设计说明及主要设备材料表 （二）给排水平面图 （三）系统轴测图 （四）施工详图
建筑给排水工程图纸
9.1.2.3 编号
9.1 常用给排水图例
1
在总平面图中，当给排水附 属构筑物的数量超过1个时， 宜进行编号。编号方法为： 构筑物代号－编号；给水构 筑物的编号顺序宜为：从水 源到干管，再从干管到支管， 最后到用户；排水构筑物的 编号顺序宜为：从上游到下 游，先干管后支管。
9.3 建筑给排水施工图的识读
1
室内给排水管道平面图是施工图纸中最基本和最重要的图纸， 常用的比例是1∶100和1∶50两种。它主要表明建筑物内给 排水管道及卫生器具和用水设备的平面布置。图上的线条都是 示意性的，同时管材配件如活接头、补心、管箍等也不画出来， 因此在识读图纸时还必须熟悉给排水管道的施工工艺。
9.3.1 室内给排水施工图的识读方法
阅读主要图纸之前，应当先看说明和设备材料表，然后以系统图为 线索深入阅读平面图、系统图及详图。 阅读时，应三种图相互对照来看。先看系统图，对各系统做到大致 了解。看给水系统图时，可由建筑的给水引入管开始，沿水流方向 经干管、立管、支管到用水设备；看排水系统图时，可由排水设备 开始，沿排水方向经支管、横管、立管、干管到排出管。
酯保温。
9.3 建筑给排水施工图的识读
2
3
面图识读
本工程图例见表 所示。
给水排水平面图的 识读一般从底层开 始，逐层阅读。
9.2 建筑给水排水工程图图纸
建筑给排水施工图是指房屋内部的卫生设备或生产用水装置的施工图，主要反映 用水器具的安装位置及其管道布置情况。
主要组成： （一）设计说明及主要设备材料表 （二）给排水平面图 （三）系统轴测图 （四）施工详图
建筑给排水工程图纸
建筑给排水施工图识图ppt课件
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
5.2 施工图组成
一、图纸目录
图纸应按照前后顺序编排，图纸目录作为图纸前 后排列和清点图纸的索引。
二、设计说明
包括工程概况、设计依据、设计标准、主要技术 数据、管材材质、施工要求等。
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
管径以mm为单位， 铸铁管等管材，管径以公称直径DN表示（如 DN15）； 无缝钢管、焊接钢管、铜管不锈钢管，管径以 D×壁厚表示（如D108×4、D159×4.5等）； 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷 管、缸瓦管等管材，管径以内径d表示（如d230、 d380等）。 塑料管材，管径宜按产品标准的方法表示； 当设计均用公称直径DN表示管径时，应有公称直 径DN与相应产品规格对照表。
平面图
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
5.3 图纸识读
给排水施工图分为室内给排水施工图和室 外给排水施工图两部分。
无论是室内给排水或室外给排水施工图， 对所采用的设备、材料名称、规格、型号，安 装时应达到的质量要求及施工时应使用的标准 图集名称、代号、编号等，在施工说明中一般 都有交待。
三、材料表
工程所需的各种设备和主要材料的名称、规格、 型号、材质、数量、图例的明细表，作为建设单位设备 订货和材料采购的清单。
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
建筑给排水标示识图
4、消毒冲洗：管道消毒、冲洗、压力 试验，均按管道长度以“米”为计量单 位，不扣除阀门、管件所占的长度。 （与管道安装计算一致）
5、除锈、刷油漆均以管道展开表面积 计算工程量。按下式计算
F=πDL
F-----钢管外表面展开面积； D-----钢管外经； L-----管道中心线长度。
建筑给排水
计算要领：以管道系统（每一根立管 即为一个系统）为单元计算，先小系 统，后相加为全系统。
用管道平面图的建筑物轴线尺寸和设 备位置尺寸为参考计算水平管长度； 以管道系统图、剖面图的标高计算立 管长度。
建筑给排水
1、室内给水（上水）管道工程量（m） （1）计算方法：管道以施工图所示管
建筑给排水
（6）聚乙烯管（PE管），聚乙烯夹铝复 合管现在很常用：用于室内冷热水、采 暖、空调、燃气；
（7）聚丙烯塑料管（PP管，PP-R管）：用 于灌溉、水处理、抵挡给水管；
（8）硬聚氯乙烯塑料管（PVC管、UPVC管， 阻燃性管道）：用于带酸碱性的工业、 生活污水管，工业生产给水管；
管沟土方回填 （m3）
在计算管道沟回填土时，管道直径在 500mm以上(含500mm)，需减去其体积，每 米管道应减去的体积.
建筑给排水
室内排水管道工程量计算 1、室内排水管道工程量计算 （m） （1）计算方法：工程量计算规则与给
水管道相同；按照施工图所示管道中心 线长度以“m”计算，不扣除管件所占的 长度。
建筑给排水
（9）工程塑料管（ABS管）：用于室内外 给排水，高纯水处理用管；
（10）聚丙乙烯塑料管（PB管）：用于给 水、燃气、热水管。
建筑给排水
管道本身为未计价材料 其管材（直管段）未计价材料费按下式
5、除锈、刷油漆均以管道展开表面积 计算工程量。按下式计算
F=πDL
F-----钢管外表面展开面积； D-----钢管外经； L-----管道中心线长度。
建筑给排水
计算要领：以管道系统（每一根立管 即为一个系统）为单元计算，先小系 统，后相加为全系统。
用管道平面图的建筑物轴线尺寸和设 备位置尺寸为参考计算水平管长度； 以管道系统图、剖面图的标高计算立 管长度。
建筑给排水
1、室内给水（上水）管道工程量（m） （1）计算方法：管道以施工图所示管
建筑给排水
（6）聚乙烯管（PE管），聚乙烯夹铝复 合管现在很常用：用于室内冷热水、采 暖、空调、燃气；
（7）聚丙烯塑料管（PP管，PP-R管）：用 于灌溉、水处理、抵挡给水管；
（8）硬聚氯乙烯塑料管（PVC管、UPVC管， 阻燃性管道）：用于带酸碱性的工业、 生活污水管，工业生产给水管；
管沟土方回填 （m3）
在计算管道沟回填土时，管道直径在 500mm以上(含500mm)，需减去其体积，每 米管道应减去的体积.
建筑给排水
室内排水管道工程量计算 1、室内排水管道工程量计算 （m） （1）计算方法：工程量计算规则与给
水管道相同；按照施工图所示管道中心 线长度以“m”计算，不扣除管件所占的 长度。
建筑给排水
（9）工程塑料管（ABS管）：用于室内外 给排水，高纯水处理用管；
（10）聚丙乙烯塑料管（PB管）：用于给 水、燃气、热水管。
建筑给排水
管道本身为未计价材料 其管材（直管段）未计价材料费按下式
给排水工程识图
9.1 常用给排水图例
压力管道应标注管中心标高，沟渠和重力流 管道宜标注沟（管）内底标高。 标高的标注方法应符合下列规定： （1） 平面图中，管道标高应按图9-1所示 的方式标注。 （2） 平面图中，沟渠标高应按图9-2所示 的方式标注。 （3） 剖面图中，管道及水位的标高应按图 9-3所示的方式标注。
9.3 建筑给排水施工图的识读
1平面图的识读
室内给排水管道平面图是施工图纸中最基本和最 重要的图纸，常用的比例是1∶100和1∶50两种。它 主要表明建筑物内给排水管道及卫生器具和用水设备 的平面布置。图上的线条都是示意性的，同时管材配 件如活接头、补心、管箍等也不画出来，因此在识读 图纸时还必须熟悉给排水管道的施工工艺。 在识读管道平面图时，应该掌握的主要内容和注 意事项如下： (1) 查明卫生器具、用水设备和升压设备的类型、 数量、安装位置、定位尺寸。
9.1 常用给排水图例
9.1.2 标高、管径及编号 9.1.2.1 标高 室内工程应标注相对标高；室外工程应标注 绝对标高，当无绝对标高资料时，可标注相对 标高，但应与总图专业一致。 下列部位应标注标高：沟渠和重力流管道的 起讫点、转角点、连接点、变尺寸（管径）点 及交叉点；压力流管道中的标高控制点；管道 穿外墙、剪力墙和构筑物的壁及底板等处；不 同水位线处；构筑物和土建部分的相关标高。
（四）施工详图
凡是在以上图中无法表达清楚的局部构造或 由于比例原因不能表达清楚的内容，必须绘制 施工详图。施工详图应优先采用标准图，通用 施工详图系列：如卫生器具安装、阀门井、水 表井、局部污水处理构筑物等，均有各种施工 标准图供选用。详见《给水排水标准图集》 S1～S4（2004版）
返回
9.3 建筑给排水施工图的识读
最全给排水基础知识及识图课件
适用场所：水量、水 压在一天内均能满足用 水要求的用水场 所。
水平干管 泄水管
最全给排水基础知识及识图
7
2、设水箱的给水方式
特点：供水可靠，系统 简单，投资省，可充分 利用外网水压。缺点是 增加了建筑物的荷载， 容易产生二次污染。 适用场所：供水水压、 水量周期性不足时采用
水 箱
泄水管
最全给排水基础知识及识图
给排水工程 基础知识及识图方法
最全给排水基础知识及识图
1
一、基础知识 二、识图方法
内容
最全给排水基础知识及识图
2
一、基础知识
1、室内给排水系统的组成 2、室内给水系统的给水方式 3、管道的敷设方式 4、管道的连接方式 5、常用材料
最全给排水基础知识及识图
3
室内给排水系统的组成
生活给水系统 室内给水系统 生产给水系统
最全给排水基础知识及识图
17
螺纹连接
最全给排水基础知识及识图
18
焊接连接
最全给排水基础知识及识图
19
法兰连接
最全给排水基础知识及识图
20
胶水粘接
最全给排水基础知识及识图
21
热熔连接
最全给排水基础知识及识图
22
电熔连接
最全给排水基础知识及识图
23
承插连接
最全给排水基础知识及识图
24
卡箍连接
8
3、设有贮水池、水 箱和水泵的给 水方式
特点：水泵能及时 向水箱供水，可缩 小水箱的容积。供 水可靠，投资较大， 安装和维修都比较 复杂。
适用场所：室外给 水管网水压低于或 经常不能满足建筑 内部给水管网所需 水压，且室内用水 不均匀时采用。
水箱
建筑给水排水工程识图(2024)
给水系统的组成
包括引入管、水表节点、给水管道、配水装置和用水设备 等。
给水方式
根据建筑物的性质、高度、配水点的布置情况以及室外给 水管网的压力和水量等因素确定，如直接给水方式、设水 箱的给水方式、设水泵的给水方式等。
给水管材与附件
常用的给水管材有钢管、铸铁管、塑料管等，附件包括阀 门、水表、水龙头等。
少水垢的产生。
消毒设备
03
通过物理或化学方法杀灭水中的细菌、病毒等微生物，保证水
质安全，常见类型有紫外线消毒器、臭氧发生器等。
18
05
2024/1/26
建筑给水排水系统安装与调试的识图
19
给水系统安装与调试的识图
给水管网布置图
包括进水管、干管、支管等管 道的走向、管径、标高、连接
方式等。
2024/1/26
包括管道编号、管径、管道坡度、标高、 管道材质等。
阀门标注
包括阀门类型、规格型号、公称压力、公 称通径等。
设备标注
包括设备名称、规格型号、安装位置、标 高、重量等。
常用符号
如水流方向箭头、管道连接符号、阀门图 形符号等。
10
2024/1/26
03
给水排水管道及配件的识图
11
给水管道及配件的识图
给水管道Байду номын сангаас
识别给水管道的材质（如钢管、铸铁 管、塑料管等）、管径、连接方式等 ，并理解其在建筑给水系统中的作用 。
给水配件
识别各种给水配件（如水龙头、阀门 、水表等）的型号、规格和安装位置 ，理解其在给水系统中的作用和原理 。
管道布置
理解建筑内部给水管道的布置原则， 如干管、立管、支管的走向和位置， 以及管道与墙体、楼板等建筑构件的 关系。
最全给排水基础知识及识图
此外，施工图还应绘出工程图所用图例。
所有以上图纸及施工说明等应编排有序，写出 图纸目录。
路漫漫其悠远
最全给排水基础知识及识图
建筑给排水施工图的识读
基本方法：先粗后细，
平面、系统 多对照。
路漫漫其悠远
最全给排水基础知识及识图
建筑给排水施工图的识读
阅读主要图纸之前，应当先看说明和设备材料 表，然后以系统图为线索深入阅读平面图、系统图及详 图。
(1) 查明卫生器具、用水设备和升压设备的类 型、数量、安装位置、定位尺寸。
路漫漫其悠远
最全给排水基础知识及识图
建筑给排水施工图的识读
(2) 弄清给水引入管和污水排出管的平面位置、 走向、定位尺寸、与室外给排水管网的连接形式、管径 及坡度等。
(3) 查明给排水干管、立管、支管的平面位置 与走向、管径尺寸及立管编号。从平面图上可清楚地查 明是明装还是暗装，以确定施工方法。
路漫漫其悠远
最全给排水基础知识及识图
管道管径的标注
路漫漫其悠远
最全给排水基础知识及识图
管路编号
（1） 当建筑物的给水引入管或排水排出管的数量 超过1根时，宜进行编号。
（2） 建筑物穿越楼层的立管，其数量超过1根时宜 进行编号。
（3） 在总平面图中，当给排水附属构筑物的数量超过 1个时，宜进行编号。编号方法为：构筑物代号－编号；给水 构筑物的编号顺序宜为：从水源到干管，再从干管到支管， 最后到用户；排水构筑物的编号顺序宜为：从上游到下游， 先干管后支管。
路漫漫其悠远
Back
最全给排水基础知识及识图
标高-轴测图标注方式
路漫漫其悠远
最全给排水基础知识及识图
标高
注意点：
1、室内标高一般标注的是相对标高，即相对正负零的 标高；
所有以上图纸及施工说明等应编排有序，写出 图纸目录。
路漫漫其悠远
最全给排水基础知识及识图
建筑给排水施工图的识读
基本方法：先粗后细，
平面、系统 多对照。
路漫漫其悠远
最全给排水基础知识及识图
建筑给排水施工图的识读
阅读主要图纸之前，应当先看说明和设备材料 表，然后以系统图为线索深入阅读平面图、系统图及详 图。
(1) 查明卫生器具、用水设备和升压设备的类 型、数量、安装位置、定位尺寸。
路漫漫其悠远
最全给排水基础知识及识图
建筑给排水施工图的识读
(2) 弄清给水引入管和污水排出管的平面位置、 走向、定位尺寸、与室外给排水管网的连接形式、管径 及坡度等。
(3) 查明给排水干管、立管、支管的平面位置 与走向、管径尺寸及立管编号。从平面图上可清楚地查 明是明装还是暗装，以确定施工方法。
路漫漫其悠远
最全给排水基础知识及识图
管道管径的标注
路漫漫其悠远
最全给排水基础知识及识图
管路编号
（1） 当建筑物的给水引入管或排水排出管的数量 超过1根时，宜进行编号。
（2） 建筑物穿越楼层的立管，其数量超过1根时宜 进行编号。
（3） 在总平面图中，当给排水附属构筑物的数量超过 1个时，宜进行编号。编号方法为：构筑物代号－编号；给水 构筑物的编号顺序宜为：从水源到干管，再从干管到支管， 最后到用户；排水构筑物的编号顺序宜为：从上游到下游， 先干管后支管。
路漫漫其悠远
Back
最全给排水基础知识及识图
标高-轴测图标注方式
路漫漫其悠远
最全给排水基础知识及识图
标高
注意点：
1、室内标高一般标注的是相对标高，即相对正负零的 标高；
给排水识图(共8张PPT)
（二）系统图的识读
在给水的系统图上不画出卫生器，只用图例符号画出水龙头、 淋浴器喷头、冲水水箱等。在排水的系统图上，也画不出主要 卫生器具，只画出卫生器具下的存水弯或排水支管。识读系统 图时要重点掌握下列两点：
1、查明各部分给水管的空间走向、标高、ຫໍສະໝຸດ 径尺寸及其 变化情况、阀门的设置位置。
2、查明各部分排水管道的空间走向、管路分支情况、管径 尺寸及其变化，查明横管坡度、管道各部分标高、存水弯形式、 清通设备的设置情况。
42、水给表水、引阀入门管、管清污扫水径口 排用等出附管公件的称的位位置直置、径。名称标与注管径，；一段管子的管径一般标注在该管子的两头，而中间不再标注， （坡三度） 符管号道可标即高在“、管坡子标度的两、上管方头径或带的下标方中注，间其箭”头。所指如的图一端：是管子的低端，一般表示为。
坡（度二符 ）号系可统标图在的管识子读的上方或下方，其箭头所指的一端是管子的低端，一般表示为。 平表面示图 给表排示水建系筑统物的各空层间给位排置水以管及道各与层设间备、的前平后面左布右置间。的关系。 （ 4、四水）表详、图阀门、清扫口等附件的位置。 二 室内给排水工程施工图识读
第3页，共8页。
（三）管道标高、坡度、管径的标注
坡度符号可标在管子的上方或下方，其箭头所指的一端是管子的低端，一般表示为。
二3、室给内排给水排干水、工立1程、、施支工标管图的高识位读置，管径与立管编号； 3在（（二、排二二室给水 ） ）内排的平系管给水系面统道排干统图图在道水、图的系工立常上识统管程、，读图指施支道也上工管管画的的图的不表中识位标出示读置心主高，要处管符卫径的生号与器相立一具管对，般编只于号在画；±出一卫0段.生0器管0具0子的下的的高存起度水弯点；或或对排水终于支点排管。，水标管高道数常字指对管于内采底暖的、相给对水标、高燃。气标管高 给2、水给、水排引水入系以管统、米图污应为水分排单别出绘位管制的。，位在置系、统名图称上与要管标径明；各立管编号、管段直径、管道标高、坡度等。 2、坡度 （3、一给）排平水面干图、的立识、读支管的位置，管径与立管编号；
新手适用给排水识图82页PPT
新手适用给排水识图
