【CN209928968U】一种喇叭发音结构【专利】
【CN209170660U】一种扬声器系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920208125.1(22)申请日 2019.02.19(73)专利权人 苏州上声电子股份有限公司地址 215133 江苏省苏州市相城区元和科技园中创路333号(72)发明人 沈跃武 陶圣刚 唐建峰 王小青 柴国强 (74)专利代理机构 苏州创元专利商标事务所有限公司 32103代理人 孙仿卫 李萍(51)Int.Cl.H04R 9/06(2006.01)H04R 9/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种扬声器系统(57)摘要本实用新型公开了一种扬声器系统，其不需要很大的箱体就能拥有较好的低频响应，且能有效提高扬声器系统的效率，从而增加系统的声压输出。
一种扬声器系统，包括箱体及设置于所述箱体内的多个相互并联的扬声器，各所述扬声器分别包括盆架、设置于所述盆架上的振膜及用于带动所述振膜振动的音圈，各所述扬声器的振膜的正面相对设置，各所述振膜正面之间形成有音腔，所述音腔连通至所述箱体外，各所述盆架位于相应的所述振膜的背面和所述箱体的内壁之间。
权利要求书1页 说明书3页 附图4页CN 209170660 U 2019.07.26C N 209170660U权 利 要 求 书1/1页CN 209170660 U1.一种扬声器系统，包括箱体及设置于所述箱体内的多个相互并联的扬声器，各所述扬声器分别包括盆架、设置于所述盆架上的振膜及用于带动所述振膜振动的音圈，其特征在于：各所述扬声器的振膜的正面相对设置，各所述振膜的正面之间形成有音腔，所述音腔连通至所述箱体外，各所述盆架位于相应的所述振膜的背面和所述箱体的内壁之间。
2.根据权利要求1所述的扬声器系统，其特征在于：各所述扬声器还分别包括电容，所述电容和所述音圈相串联。
3.根据权利要求2所述的扬声器系统，其特征在于：所述电容位于对应的所述盆架和所述箱体的内壁之间。
【CN209299516U】一种扬声器模组及电子设备【专利】
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920084898 .3
(22)申请日 2019 .01 .17
(73)专利权人 歌尔科技有限公司 地址 266100 山东省青岛市崂山区北宅街 道投资服务中心308室
(72)发明人 张军 王建建 张成飞
(74)专利代理机构 北京正理专利代理有限公司 11257
2
CN 209299516 U
说 明 书
1/5 页
一种扬声器模组及电子设备
技术领域 [0001] 本实用新型涉及电声转换技术领域。更具体地，涉及一种扬声器模组及电子设备。
背景技术 [0002] 扬声器模组是便携式电子设备的重要声学器件，用于完成电信号与声信号之间的 转换 ，是一 种能量转换器件 ；现有的 扬声器模组通常包括壳体 ，壳体内收 容有扬声器单体 ， 扬声器单体振膜将整个模组容纳腔分隔为前声腔和后声腔两个腔体。后声腔体积大小对扬 声器模组低频响度影响较大，后声腔腔体体积越小，扬声器低频频响越低，整机音效效果越 差。 [0003] 目前常用的扬声器模组方案有封闭式扬声器模组和后腔完全开放式扬声器模组， 其缺点如下： [0004] 对于封闭式扬声器模组，由于电子产品(如手机)逐渐往小型化、轻薄化方向发展， 扬声器模组后声腔体积越来越小，导致低频频响越来越低，Smart Pa(智能功率放大器)推 动扬声器工作所需的功耗越来越高。 [0005] 对于后腔完全开放式扬声器模组，虽然可以有效利用电子产品内部的腔体空间， 提升扬声器低频频响 ，但是由 于泄 漏量过大 ，扬声器工作时 产生的 气流对电 子产品外壳的 作用力较大，容易导致外壳共振产生杂音，影响用户体验。 [0006] 因此，需要提供一种新型结构的发声装置，在具有小体积的同时还能具有较好的 性能，以满足电子产品的发展需求。
【CN209375918U】一种扬声器【专利】

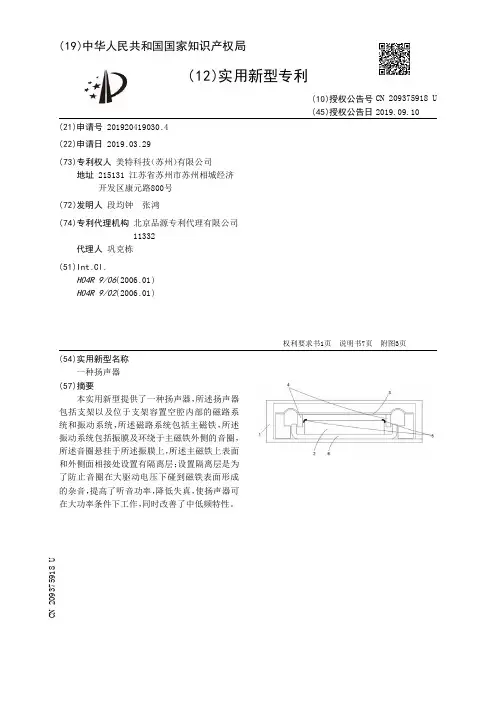

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920419030.4(22)申请日 2019.03.29(73)专利权人 美特科技（苏州）有限公司地址 215131 江苏省苏州市苏州相城经济开发区康元路800号(72)发明人 段均钟 张鸿 (74)专利代理机构 北京品源专利代理有限公司11332代理人 巩克栋(51)Int.Cl.H04R 9/06(2006.01)H04R 9/02(2006.01)(54)实用新型名称一种扬声器(57)摘要本实用新型提供了一种扬声器，所述扬声器包括支架以及位于支架容置空腔内部的磁路系统和振动系统，所述磁路系统包括主磁铁，所述振动系统包括振膜及环绕于主磁铁外侧的音圈，所述音圈悬挂于所述振膜上，所述主磁铁上表面和外侧面相接处设置有隔离层；设置隔离层是为了防止音圈在大驱动电压下碰到磁铁表面形成的杂音，提高了听音功率，降低失真，使扬声器可在大功率条件下工作，同时改善了中低频特性。
权利要求书1页 说明书7页 附图3页CN 209375918 U 2019.09.10C N 209375918U权 利 要 求 书1/1页CN 209375918 U1.一种扬声器，所述扬声器包括支架(1)以及位于支架(1)容置空腔内部的磁路系统和振动系统，所述磁路系统包括主磁铁(2)，所述振动系统包括振膜(3)及环绕于主磁铁(2)外侧的音圈(4)，所述音圈(4)悬挂于所述振膜(3)上，其特征在于，所述主磁铁(2)上表面和外侧面相接处设置有隔离层(5)。
2.根据权利要求1所述的扬声器，其特征在于，所述扬声器还包括瓷碗(6)，所述瓷碗(6)位于支架(1)容置空腔底部，用于放置磁路系统。
3.根据权利要求2所述的扬声器，其特征在于，所述磁路系统还包括设置在所述主磁铁(2)外周缘的副磁铁(7)。
4.根据权利要求3所述的扬声器，其特征在于，所述副磁铁(7)和所述主磁铁(2)间隔设置，所述音圈(4)介于所述副磁铁(7)和所述主磁铁(2)的间隙。
扬声器[实用新型专利]
![扬声器[实用新型专利]](https://img.taocdn.com/s3/m/fb98a7f6a300a6c30d229fde.png)
专利名称：扬声器
专利类型：实用新型专利
发明人：刘晓东,张龙
申请号：CN201822278997.3申请日：20181229
公开号：CN209526877U
公开日：
20191022
专利内容由知识产权出版社提供
摘要：本实用新型涉及了一种扬声器，其包括盆架、磁路系统和振动系统，所述磁路系统包括磁轭、主磁钢、副磁钢、主极芯以及副极芯，所述振动系统包括振膜、音圈以及定心支片，所述定心支片为两个，且分设于所述主磁钢长边方向的两端，所述定心支片一端固定于所述盆架，另一端固定于所述音圈远离所述振膜的一端，所述副磁钢包括分设于所述主磁钢短边方向的两个第一副磁钢和沿所述主磁钢长边方向的两个第二副磁钢，所述定心支片对应所述第二副磁钢的位置设有第一让位空间。
本实用新型的有益效果在于：本实用新型提供的扬声器通过在定心支片上设置第一让位空间，从而可以在主磁钢的四周都布置副磁钢，从而可以增强磁场强度，且保证振膜受力均匀，改善振膜的BLX对称性。
申请人：瑞声科技(新加坡)有限公司
地址：新加坡卡文迪什科技园大道85号2楼8号
国籍：SG
代理机构：广东广和律师事务所
代理人：陈巍巍
更多信息请下载全文后查看。
一种扬声器[实用新型专利]
![一种扬声器[实用新型专利]](https://img.taocdn.com/s3/m/b1476863680203d8cf2f248e.png)
专利名称：一种扬声器
专利类型：实用新型专利
发明人：令狐荣林,张龙,董献杰申请号：CN201822278313.X 申请日：20181230
公开号：CN209823994U
公开日：
20191220
专利内容由知识产权出版社提供
摘要：本实用新型提供一种扬声器，包括磁路系统、振动系统及设有收容腔的盆架，磁路系统和振动系统均设于收容腔中，磁路系统包括与盆架连接的磁框和收容于磁框中的永磁铁，振动系统包括与盆架顶部连接的振膜组件、部分容纳在磁框与永磁铁形成的磁间隙中的音圈及两端分别与音圈和振膜组件连接的骨架，骨架包括与音圈连接的第一筒形侧板、自第一筒形侧板靠近振动系统的一端向弯折延伸的环形连接板以及自环形连接板的远离第一筒形侧板的一端向振动系统的方向延伸并与振膜组件连接的第二筒形侧板，第一筒形侧板与环形连接板的连接处设有通槽，以用于填充粘结剂从而固定音圈与骨架。
本实用新型在骨架上设有若干通槽，以用于填充粘结剂避免音圈与骨架分离。
申请人：瑞声科技(新加坡)有限公司
地址：新加坡卡文迪什科技园大道85号2楼8号
国籍：SG
代理机构：广州市越秀区哲力专利商标事务所(普通合伙)
更多信息请下载全文后查看。
一种扬声器[发明专利]
![一种扬声器[发明专利]](https://img.taocdn.com/s3/m/a8c5416e680203d8cf2f240f.png)
专利名称：一种扬声器
专利类型：发明专利
发明人：肖波
申请号：CN201811637257.2申请日：20181229
公开号：CN109819381A
公开日：
20190528
专利内容由知识产权出版社提供
摘要：本发明提供了一种扬声器，包括扬声器单体和接触端子，接触端子设于扬声器单体的背离出音孔的第一表面，接触端子包括底壁，底壁的一侧折弯形成侧壁，侧壁设有通槽，底壁的另一侧折弯形成力臂，力臂与侧壁相对设置，力臂的端部向侧壁延伸并伸入通槽内，力臂的端部与通槽的远离底壁的一侧内壁相抵，底壁设有支撑臂，支撑臂与力臂对应设置，支撑臂的一端向力臂延伸，当力臂向底壁方向被挤压时，力臂可与支撑臂的端部相抵，此时支撑臂具有使力臂远离底壁的弹力。
本发明提供的扬声器，接触端子的力臂在短时间内能快速达到要求的力值，还能减少力臂的疲劳应力，避免接触端子在使用中过快失效，延长了扬声器的使用寿命。
申请人：瑞声声学科技(深圳)有限公司
地址：518057 广东省深圳市南山区高新区南区粤兴三道6号南京大学深圳产学研大楼A座
国籍：CN
代理机构：深圳市恒申知识产权事务所(普通合伙)
代理人：袁文英
更多信息请下载全文后查看。
【CN209710308U】一种骨传导喇叭【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920694515.4(22)申请日 2019.05.13(73)专利权人 深圳市新听感科技有限公司地址 518000 广东省深圳市龙华新区观澜街道横坑河东村宝志工业路三号工业园下厂房二楼203(72)发明人 谭华容 (74)专利代理机构 深圳市瑞方达知识产权事务所(普通合伙) 44314代理人 张秋红(51)Int.Cl.H04R 9/06(2006.01)H04R 9/02(2006.01)(54)实用新型名称一种骨传导喇叭(57)摘要本实用新型涉及一种骨传导喇叭，包括磁路组件、振动片组件以及叠音板组件；所述振动片组件设置在所述磁路组件和所述叠音板组件之间；所述振动片组件包括振动片；所述振动片包括套接部；所述振动片的外边缘朝一侧弯折形成所述套接部；所述磁路组件包括U型铁；所述套接部套设在所述U型铁上。
该骨传导喇叭可简化了工艺，减低了生产成本，提高了生产效率。
权利要求书1页 说明书3页 附图2页CN 209710308 U 2019.11.29C N 209710308U权 利 要 求 书1/1页CN 209710308 U1.一种骨传导喇叭，包括磁路组件(10)、振动片组件(20)以及叠音板组件(30)；所述振动片组件(20)设置在所述磁路组件(10)和所述叠音板组件(30)之间；其特征在于，所述振动片组件(20)包括振动片(21)；所述振动片包括套接部(214)；所述振动片(21)的外边缘朝一侧弯折形成所述套接部(214)；所述磁路组件(10)包括U型铁(11)；所述套接部(214)套设在所述U型铁(11)上。
2.根据权利要求1所述的骨传导喇叭，其特征在于，所述振动片(21)还包括外环部(211)、内环部(212)、以及若干连接部(213)；所述外环部(211)套设在所述内环部(212)的外围，且与所述内环部(212)间隔设置；所述若干连接部(213)间隔设置在所述外环部(211)和所述内环部(212)之间，所述套接部(214)设置在所述外环部(211)的外围形成筒状结构，以套设在所述磁路组件(10)上。
一种扬声器[发明专利]
![一种扬声器[发明专利]](https://img.taocdn.com/s3/m/68640449284ac850ac02428e.png)
专利名称：一种扬声器
专利类型：发明专利
发明人：李豪,沈宏亮,刘志雄申请号：CN201910699351.9申请日：20190731
公开号：CN112312292A
公开日：
20210202
专利内容由知识产权出版社提供
摘要：本申请实施例属于电声技术领域，涉及一种扬声器，包括：鼓纸托环、鼓纸折环以及盆架；鼓纸托环，所述鼓纸托环大致呈中空环形，所述鼓纸托环的一环形面之上顺延该环形面构造有第一卡槽，所述第一卡槽为凹槽；鼓纸折环，所述鼓纸折环外环构造有能够与所述第一卡槽适配卡合的环形卡子；盆架，所述盆架用于承托所述鼓纸托环；所述鼓纸托环固定设置于所述盆架外延位置之上，所述鼓纸折环设置于所述鼓纸托环之上，所述鼓纸折环通过所述环形卡子与所述第一卡槽适配卡合，进而与所述鼓纸托环限位固定。
本申请提供的技术方案能够减小扬声器的外尺寸。
申请人：深圳市三诺数字科技有限公司
地址：518000 广东省深圳市宝安区松岗街道塘下涌社区朗辉路8号D栋
国籍：CN
代理机构：深圳市世联合知识产权代理有限公司
代理人：田帅
更多信息请下载全文后查看。
一种扬声器[实用新型专利]
![一种扬声器[实用新型专利]](https://img.taocdn.com/s3/m/c5b8627ff6ec4afe04a1b0717fd5360cba1a8de1.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201720629115.6(22)申请日 2017.06.01(73)专利权人 潍坊歌尔电子有限公司地址 261031 山东省潍坊市高新技术产业开发区东方路268号(72)发明人 李红梅 王书晓 伯龙 华洋 (74)专利代理机构 潍坊正信致远知识产权代理有限公司 37255代理人 姚金良(51)Int.Cl.H04R 9/06(2006.01)H04R 9/02(2006.01)(54)实用新型名称一种扬声器(57)摘要本实用新型公开了一种扬声器，包括盆架，与盆架连接的振动系统，以及收容于盆架内的磁路系统，磁路系统包括结合在一起的上磁铁、华司和下磁铁，下磁铁设在所述盆架的底部；振动系统包括与盆架连接的音圈，该音圈环在磁路系统的外侧，音圈的外侧设有用于增强音圈周围磁力的导磁件。
由上述可知，本实用新型扬声器的磁路系统去除了U铁，调整了磁路系统，使整体的厚度减小；同时为了保证扬声器的性能和可靠性要求，在音圈的外侧增加了导磁件，使音圈附近的磁力增强，高效的利用磁路系统。
因此本实用新型实现了大振幅且超薄的优点，扩大了音盆的振动空间，实现了薄型扬声器的设计，又保证了性能和可靠性的要求，具有大振幅大功率的特点。
权利要求书1页 说明书3页 附图1页CN 206807762 U 2017.12.26C N 206807762U1.一种扬声器，包括盆架，与所述盆架连接的振动系统，以及收容于所述盆架内的磁路系统，其特征在于，所述磁路系统包括上下设置的上磁铁、华司和下磁铁，所述下磁铁设在所述盆架的底部；所述振动系统包括与所述盆架连接的音圈，所述音圈环绕设置在所述磁路系统的外侧，且所述音圈的外侧设有用于增强所述音圈周围磁力的导磁件。
2.根据权利要求1所述的扬声器，其特征在于，所述导磁件为缠绕在所述音圈外侧的附加线圈。
【CN209089226U】一种新型结构喇叭【专利】
权利ห้องสมุดไป่ตู้求书1页 说明书2页 附图2页
CN 209089226 U
CN 209089226 U
权 利 要 求 书
1/1 页
1 .一种新型结构喇叭，包括T形导磁柱(1) ，其特征在于，所述T形导磁柱(1)上分别设有 永磁体(2)、导磁板(3) ，所述导磁板(3)位于永磁体(2)的上侧，所述导磁板(3)上固定连接 有盆架(4) ，所述盆架(4)内设有软体件(5)，所述盆架(4)上开设有与软体件(5)相匹配的凹 槽(13) ，所述盆架(4)通过连接机构连接有压环(6)。
4 .根据权利要求1所述的一种新型结构喇叭 ，其特征在于，所述压环(6)的底侧设有环 形凸起块(7) ，所述环形凸起块(7)抵在软体件(5)上。
5 .根据权利要求2所述的一种新型结构喇叭 ，其特征在于，多个所述通孔(8)为环形均 匀阵列分布，多个所述通孔(8)与多个所述螺纹孔(10)一一对应。
6 .根据权利要求1所述的一种新型结构喇叭 ，其特征在于，所述软体件(5)上设有边缘 侧边，所述边缘侧边与凹槽(13)相配合。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920101608 .1 (22)申请日 2019 .01 .22 (73)专利权人 唐监科
地址 425207 湖南省双牌县江村镇黑漯村 11组
(72)发明人 唐监科 (51)Int .Cl .
H04R 9/02(2006 .01)
3
CN 209089226 U
说 明 书
2/2 页
附图说明 [0013] 图1为本实用新型提出的一种新型结构喇叭的正面结构示意图； [0014] 图2为图1中A处的放大示意图； [0015] 图3为本实用新型提出的一种新型结构喇叭中压环的结构示意图。 [0016] 图中：1-T形导磁柱、2-永磁体、3-导磁板、4-盆架、5-软体件、6-压环、7-环形凸起 块、8-通孔、9-固定螺丝、10-螺纹孔、11-弧形槽、12-弹性卡勾、13-凹槽。
【CN209593668U】一种不倒翁音响【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920210495.9(22)申请日 2019.02.18(73)专利权人 广州市正毅科技有限公司地址 510000 广东省广州市花都区新雅街东镜村三讲路自编13号3栋101(72)发明人 孙毅 (74)专利代理机构 广州恒华智信知识产权代理事务所(普通合伙) 44299代理人 区长钊(51)Int.Cl.H04R 1/02(2006.01)(54)实用新型名称一种不倒翁音响(57)摘要本实用新型公开了一种不倒翁音响，包括机体，所述机体一侧开设有放置槽，所述放置槽内设置有移动块，所述移动块底部开设有收纳槽，所述收纳槽内顶部设置有贯穿移动块并与移动块螺纹连接的移动杆，所述移动杆底部固定连接有吸盘，所述移动块顶部固定连接有限制块，所述放置槽内侧壁沿水平方向开设有导槽，所述限制块滑动连接于导槽内，所述移动块平行于导槽的两侧靠近底部一端固定连接有平行于导槽的移动滑块，解决了因为不倒翁不够稳定，使用时音响震动会使得音响与桌面之间发出响声。
权利要求书1页 说明书3页 附图3页CN 209593668 U 2019.11.05C N 209593668U权 利 要 求 书1/1页CN 209593668 U1.一种不倒翁音响，包括机体(1)，其特征在于：所述机体(1)一侧开设有放置槽(2)，所述放置槽(2)内设置有移动块(7)，所述移动块(7)底部开设有收纳槽(15)，所述收纳槽(15)内顶部设置有贯穿移动块(7)并与移动块(7)螺纹连接的移动杆(8)，所述移动杆(8)底部固定连接有吸盘(10)，所述移动块(7)顶部固定连接有限制块(4)，所述放置槽(2)内侧壁沿水平方向开设有导槽(3)，所述限制块(4)滑动连接于导槽(3)内，所述移动块(7)平行于导槽(3)的两侧靠近底部一端固定连接有平行于导槽(3)的移动滑块(6)，所述放置槽(2)内侧壁靠近底部一端开设有移动导槽(5)，所述移动滑块(6)设置于移动导槽(5)内。
【CN209218388U】一种扬声器装置及终端【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920307318.2(22)申请日 2019.03.11(73)专利权人 珠海格力电器股份有限公司地址 519070 广东省珠海市香洲区前山金鸡西路789号(72)发明人 柴瑞娥 高杰 (74)专利代理机构 北京煦润律师事务所 11522代理人 朱清娟(51)Int.Cl.H04R 9/06(2006.01)H04R 9/02(2006.01)(54)实用新型名称一种扬声器装置及终端(57)摘要本实用新型公开了一种扬声器装置及终端，该装置包括：扬声器本体、通信接口和功放模块；其中，所述通信接口，用于将所述扬声器本体连接至待播放音频信息的终端本体；所述功放模块，用于对所述终端本体的音频信息进行功率放大处理后，再通过所述扬声器本体对经所述功率放大处理后的音频信息进行播放。
本实用新型的方案，可以解决随着终端(如手机)内置扬声器后腔容积的变小，使得声音的恶化程度也逐渐加重，存在扬声器的外放音质差的问题，达到改善外放音质的效果。
权利要求书1页 说明书8页 附图2页CN 209218388 U 2019.08.06C N 209218388U权 利 要 求 书1/1页CN 209218388 U1.一种扬声器装置，其特征在于，包括：扬声器本体、通信接口和功放模块；其中，所述通信接口，用于将所述扬声器本体连接至待播放音频信息的终端本体；所述功放模块，用于对所述终端本体的音频信息进行功率放大处理后，再通过所述扬声器本体对经所述功率放大处理后的音频信息进行播放。
2.根据权利要求1所述的装置，其特征在于，所述通信接口的设置形式，包括：设置在终端本体侧的第一通信接口，以及设置在扬声器本体侧的第二通信接口；其中，所述第一通信接口和所述第二通信接口中的一个设置为公头，另一个设置为母头。
3.根据权利要求1或2所述的装置，其特征在于，所述通信接口，包括：音频接口或USB接口；所述USB接口，包括：Type C接口。
【CN209845290U】一种新型摩托车喇叭【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920478542.8(22)申请日 2019.04.10(73)专利权人 江苏集结号机车科技有限公司地址 224200 江苏省盐城市东台市五烈镇廉贻机车装备工业园区(72)发明人 张亮 (74)专利代理机构 苏州创策知识产权代理有限公司 32322代理人 董学文(51)Int.Cl.H04R 9/06(2006.01)H04R 9/02(2006.01)(54)实用新型名称一种新型摩托车喇叭(57)摘要本实用新型提供了一种新型摩托车喇叭，包括前盖、后盖以及安装在前盖与后盖之间的喇叭本体，前盖的边缘与后盖连接处等距设有六个方形的漏水孔，喇叭本体包括喇叭膜片、塑料绝缘垫、铁芯、线圈、接线柱，塑料绝缘垫内壁设有环形凸边一，铁芯的上端外壁设有环形凸边二，铁芯的上端依次穿过塑料绝缘垫和喇叭膜片，铁芯的环形凸边二抵靠在喇叭膜片的下表面，位于塑料绝缘垫内的铁芯上连接有一金属台阶，金属台阶抵靠在环形凸边一上，接线柱穿过后盖并位于其外侧。
本实用新型的漏水孔可将积水全部振出，有效避免因雨天影响喇叭的音质，环形凸边二直接顶住喇叭膜片，不会因塑料绝缘垫的变形而影响喇叭膜片的松紧和高度，从而保证了音质的纯正和一致性。
权利要求书1页 说明书3页 附图4页CN 209845290 U 2019.12.24C N 209845290U权 利 要 求 书1/1页CN 209845290 U1.一种新型摩托车喇叭，包括前盖(1)、后盖(2)以及安装在前盖(1)与后盖(2)之间的喇叭本体(3)，其特征在于，所述前盖(1)的边缘与后盖(2)连接处等距设有六个方形的漏水孔(4)，所述喇叭本体(3)包括喇叭膜片(31)、塑料绝缘垫(32)、铁芯(33)、线圈(34)、接线柱(35)，所述塑料绝缘垫(32)为“凸”形且其内壁设有环形凸边一(321)，所述铁芯(33)的上端呈“凸”形且其外壁设有环形凸边二(331)，所述铁芯(33)的上端依次穿过塑料绝缘垫(32)和喇叭膜片(31)，所述铁芯(33)的环形凸边二(331)抵靠在喇叭膜片(31)的下表面，位于塑料绝缘垫(32)内的铁芯(33)上连接有一金属台阶(36)，所述金属台阶(36)抵靠在环形凸边一(321)上，所述接线柱(35)穿过后盖(2)并位于其外侧。
【CN209593743U】一种智能扬声器的结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920324733.9(22)申请日 2019.03.14(73)专利权人 深圳市东声智能科技有限公司地址 518109 广东省深圳市龙华区大浪街道潭罗新一村五巷4号锦泰工业区3栋8楼(72)发明人 彭蓉波 (51)Int.Cl.H04R 9/06(2006.01)H04R 9/02(2006.01)(54)实用新型名称一种智能扬声器的结构(57)摘要本实用新型公开了一种智能扬声器的结构，包括外壳体，所述外壳体的底部设置有转动底座机构，所述外壳体的内壁底部固定安装有安装座，所述安装座上方设置有防水壳，所述防水壳的底部固定安装有插接块，所述插接块固定插接在安装座的内部，本实用新型为一种智能扬声器的结构，通过设置转动槽、摄像头和风机等，达到了提高散热性和防水性，提高声音输出效果，解决了目前的智能扬声器的自然散热无法满足需求，元件长期在高温度下运作，会导致其使用寿命下降的问题。
权利要求书1页 说明书3页 附图2页CN 209593743 U 2019.11.05C N 209593743U权 利 要 求 书1/1页CN 209593743 U1.一种智能扬声器的结构，包括外壳体（1），其特征在于：所述外壳体（1）的底部设置有转动底座机构，所述外壳体（1）的内壁底部固定安装有安装座（12），所述安装座（12）上方设置有防水壳（13），所述防水壳（13）的底部固定安装有插接块（14），所述插接块（14）固定插接在安装座（12）的内部，所述防水壳（13）的右侧开口处设置有音响（15），所述防水壳（13）的左侧壁上设置有散热机构。
2.根据权利要求1所述的一种智能扬声器的结构，其特征在于：所述转动底座机构包括底座（2），所述底座（2）位于外壳体（1）的下方，所述底座（2）的下端面上固定安装有若干个均匀分布的防滑垫（3），所述外壳体（1）的下端面上对应底座（2）位置处开设有转动槽（4），所述底座（2）的内部固定安装有电机（5），所述电机（5）的输出端与转动槽（4）的上端面固定连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920386863.5
(22)申请日 2019.03.26
(73)专利权人 温州文成勇拓汽配有限公司
地址 325300 浙江省温州市文成县大峃镇
花园村
(72)发明人 王新华
(51)Int.Cl.
G10K 9/20(2006.01)
G10K 9/13(2006.01)
(54)实用新型名称
一种喇叭发音结构
(57)摘要
本实用新型公开了一种喇叭发音结构，
包括底座、响板、限位块、电吸铁、铆钉、回音板、下凹
部，所述的底座下设有连接片，响板通过边缘的
压紧边与底座上边缘通过压紧套夹紧，压紧套向
上形成有回音腔，压紧套上方环形边缘向下折有
下垂片，响板中心下表面设有限位块，限位块上
设有电吸铁，限位块通过铆钉依次固定回音板与
响板，回音板中心设有下凹部，下凹部中心为连
接面。
本实用新型的有益条件在于：生产方便，连
接紧密，组装快，音量大，
回音效果好。
权利要求书1页 说明书2页 附图2页CN 209928968 U 2020.01.10
C N 209928968
U
权 利 要 求 书1/1页CN 209928968 U
1.一种喇叭发音结构，包括底座（1）、响板（3）、限位块（7）、电吸铁（8）、铆钉（9）、回音板（10）、下凹部（11），其特征在于，所述的底座（1）下设有连接片（2），响板（3）通过边缘的压紧边（4）与底座（1）上边缘通过压紧套（5）夹紧，压紧套（5）向上形成有回音腔，压紧套（5）上方环形边缘向下折有下垂片（6），响板（3）中心下表面设有限位块（7），限位块（7）上设有电吸铁（8），限位块（7）通过铆钉（9）依次固定回音板（10）与响板（3），回音板（10）中心设有下凹部（11），下凹部（11）中心为连接面（12）。
2.根据权利要求1所述的一种喇叭发音结构，其特征在于，所述的底座（1）内设有电磁铁，底座（1）外一侧还设有接头。
3.根据权利要求1所述的一种喇叭发音结构，其特征在于，所述的压紧边（4）低于响板（3）平面。
4.根据权利要求1所述的一种喇叭发音结构，其特征在于，所述的回音板（10）置于回音腔内。
5.根据权利要求1所述的一种喇叭发音结构，其特征在于，所述的连接面（12）为平面，且回音板（10）通过连接面（12）与响板（3）接触。
2。
