中级管道工实操试卷（完整资料）.doc
管工中级实操A
鉴定批次号：常州冶金技师学院送审试卷管工中级操作技能考核试卷（A）考件编号:注意事项1.本试卷依据2009年颁布的《管工国家职业标准》命制；2.本试卷试题如无特别注明，则为全国通用；3.请考生仔细阅读试题的具体考核要求，并按要求完成操作或进行笔答或口答；4.操作技能考核时要遵守考场纪律，服从考场管理人员指挥，以保证考核安全顺利进行。
图纸见现场实样试题：住宅楼二楼厨房污水管道安装考核要求：管道安装工艺流程顺序是否正确，管道坡度合适度，排水塑料管必须按设计要求及位置装设伸缩节。
生活污水塑料管道的坡度是否是按所选管的坡度安装。
（管径50mm的最小坡度为12‰，管径75mm 的最小坡度为8‰，管径ll0mm的最小坡度为6‰，管径125mm的最小坡度为5‰，管径160mm的最小坡度为4‰。
）常州冶金技师学院送审试卷管工中级操作技能考核评分记录表考场编号：姓名：准考证号：单位：试题：住宅楼二楼厨房污水管道安装常州冶金技师学院送审试卷管工中级操作技能考核准备通知单（考场）试题：住宅楼二楼厨房污水管道安装一、材料准备请各位考生与各考场在考试前认真阅读此单 , 并按要求逐一做好各项准备工作。
二、设备、工具准备三、工作场地准备要求1.场地整洁，采光、通风良好。
工件，工具摆放整齐2.应配有相应数量的清扫工具。
3.考场需配有编号工位。
4.每工位指派四名工人协助操作。
5.考前由考务管理人员检查考场各考位应准备的器材、工具是否齐全。
四、人员要求1.考评人员数量与考生人数之比为3比1。
2. 监考人员、考试服务人员必须于考试前 30 分钟到达考场。
3.参与考核所有人员须配戴安全帽方可进入考核现场，闲杂人员一律不得进入考核现场。
管工中级操作技能考核准备通知单（考生）考生准备：材料：无要求：正确穿戴劳保用品。
管道工初中级试题
管工初级试题一、填空（20分，每空1分）1．按设计压力分类，常用的管道分为（低压）、（中压）、（高压）。
2．按管道材质分，请写出三种我公司常用管道（钢管）、（铸铁管）、（PVC管）。
3．管道的敷设方式有（直埋）、（地沟）、（架空）。
4．流量3.6m3/h相当于（1 ）L/s 。
5．1mm H2O相当于（9.8 ）Pa。
6．流体包括（液体）（气体）（汽体）。
7．常用的管卡可分为（吊卡）（U型卡）（立管卡）。
8．管子调整处理的方法有（冷校）和（热校）。
9.热水采暖系统的强度试验压力为（工作压力加0.1 MPa）二、判断题（10分，每题1分）1、燃烧必须具备可燃物、助燃物和热能量三要素。
（对）2、相对于管道材质，其重量与质量是同一个概念。
（错）3、流体的性质有流动性、浮力、传递外力、压缩性等4个特性。
（错）4、我们一般所说的大气压力，就是指工程大气压力。
（对）5、根据管道流量计算公式，管径扩大一倍，流量扩大2倍。
（错）6、管道阻力只与管道的材质和流体的流速有关。
（错）7、管道保温的目的是为了减少输送介质热量的损失。
（错）8、内径100的无缝钢管表示为Φ108。
（错）9、管道中常用的仪表有流量表和压力表。
（错）10、管道连接的方法有螺纹连接、法兰连接、焊接、承插链接4种类。
（错）三、选择题（30分，每题2分）1、凡在坠落高度基准面（B ）m以上有可能坠落的高处进行作业称为高处作业。
A.1.5B. 2C. 2.5D. 32、氧气、乙炔瓶与火源的距离应不小于（C ）m。
A.8B. 9C. 10D. 113．一台水泵出口压力表指针在4.5Kgf/cm2处，此泵出口处压力约为（A）Mpa。
A.0.45B. 0.5C. 0.52D. 0.554．一台水泵流量为25m3/h，水泵出水管应选用（C ）内经的管子比较合适？（流速为1m/s）。
A.65mmB.100mmC.125mmD. 80mm5．管道阻力与流速的关系是（D ）A.无关B.流速减少，阻力增加C.流速增大，阻力减少D.流速增大，阻力增加6．在工人休息室，常用的采暖散热器主要传热方式为（C ）A.传导B.辐射C.对流D. 其他7. 下列哪种材料不是管路中常用的密封材料（C ）A.麻B.石棉绳C.沥青胶D. 沥青8．在下列阀门中，在安装时没有特殊要求的是（A ）A.闸阀B.止回阀C.截止阀D. 减压阀9．DN125的钢管，煨制90ο弯头，弯头的弧度应为（B ）mm，（弯曲半径为R=4DN）A.675B.785C.800D. 81210．用油毡纸做下列样板时，计算管子直径应是（C ）A.管子的外径B.管子的内径C.管子外径加油毡纸厚度D. 管子外径减油毡纸厚度11．蒸汽及热水采暖系统试压时，在实验压力保持的时间内，压力降不超过（B ）为合格。
管道工实操考试题
实操部分
操作要求：
一、掌握识图基本知识
1、熟记施工图管道口径符号及管道上附属设施符号；
2、识读管道及接表工程施工图，能绘制简单的施工草图；
二、指挥处理管道突发故障，提出实施方案
1、在复杂的情况下找出漏点并分析其漏损原因；
2、分析试压不合格的原因及解决办法；
3、提出DN600以上管道抢修的实施方案；
4、根据公司现状管网提出合理的停水、调水方案；
三、制定供水管道施工组织方案，并指挥实施
1、熟悉供水管道施工及验收的各种规范、文件；
2、现场与图纸相结合，制定合理的供水管道施工组织方案；
四、对初、中级工示范操作，传授技能
1、熟练进行各种型号管道及闸门的安装、连接等操作；
2、熟练进行水表及其他配件的安装及维修操作；
3、指导初、中级工形成正确、良好的操作习惯；。

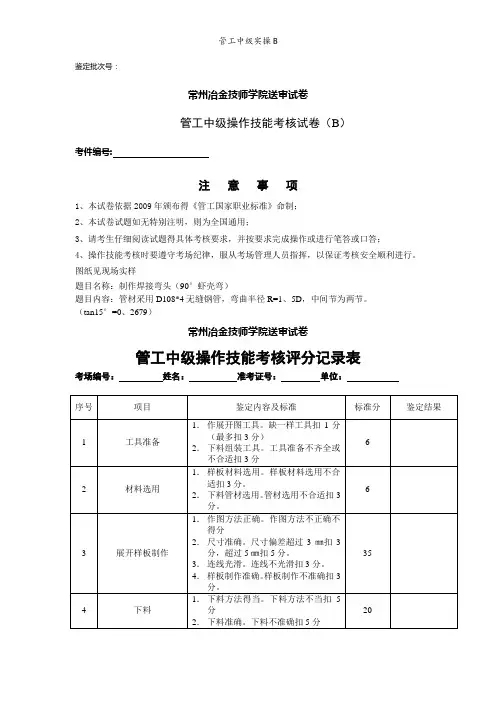

管工中级实操
鉴定批次号：
常州冶金技师学院送审试卷
管工中级操作技能考核试卷（B）
考件编号:
注意事项
1、本试卷依据2009年颁布得《管工国家职业标准》命制；
2、本试卷试题如无特别注明，则为全国通用；
3、请考生仔细阅读试题得具体考核要求，并按要求完成操作或进行笔答或口答；
4、操作技能考核时要遵守考场纪律，服从考场管理人员指挥，以保证考核安全顺利进行。
图纸见现场实样
题目名称：制作焊接弯头（90°虾壳弯）
题目内容：管材采用D108*4无缝钢管，弯曲半径R=1、5D，中间节为两节。
（tan15°=0、2679）
常州冶金技师学院送审试卷
管工中级操作技能考核评分记录表
考场编号：姓名：准考证号：单位：
常州冶金技师学院送审试卷
管工中级操作技能考核准备通知单（考场）
一、材料准备
请各位考生与各考场在考试前认真阅读此单 , 并按要求逐一做好各项准备工作。
二、设备、工具准备
三、工作场地准备要求
1、场地整洁，采光、通风良好。
工件，工具摆放整齐
2、应配有相应数量得清扫工具。
3、考场需配有编号工位。
4、每工位指派四名工人协助操作。
5、考前由考务管理人员检查考场各考位应准备得器材、工具就是否齐全。
四、人员要求
1、考评人员数量与考生人数之比为3比1。
2、监考人员、考试服务人员必须于考试前 30 分钟到达考场。
3、参与考核所有人员须配戴安全帽方可进入考核现场，闲杂人员一律不得进入考核现场。
管工中级操作技能考核准备通知单（考生）考生准备：
材料：无
要求：正确穿戴劳保用品。
中级管道工考试试题
中级管道工考试试题(B).doc中级管道工考试试题 (,)(一) 填空题 (每空1分)1(物体形成三面投影图后，为了使,、,、,三个投影面都处于同一平面上，将V 持不动，将H面绕OX轴向下旋转90?，W 面绕OZ轴向右旋转90?( ,(有一个直径为0.4m的圆球浮标，一半浮在水面上，该球重为 164.12 ,( ,(热量由高温物体传递给低温物体的现象叫热传递 (,(温度是用来表明物体冷热程度的(,(一般情况下，公称直径?50mm时，应采用螺翼式水表，在干式和湿式水表中，应优先采用湿式水表(,(液位控制器实质是水泵的自动投入装置，在正常工作中无须人员操作( ,(常用钢管有无缝钢管和有缝钢管(,(塑料管道是电的不良导体，具有绝缘性，常用作电线、电缆的套管( ,(安装完毕的乙炔管道必须进行强度试验、严密性试验、氮气吹扫 ( 10(氧气的化学性质很活泼，是一种氧化剂、助燃剂 (11(目前常用的制冷剂有水、氨、氟利昂(12(凡规定必须进行无损探伤的焊缝，应对每一焊工所焊的焊缝按比例进行抽检，在每条管道线上最低探伤长度不得少于一个焊口(13(铸铁管或管件，如无制造厂的水压试验资料时，使用前应每批抽10%作水压试验，如有不合格，则应逐根检查(14(常见的千斤顶有液压和螺旋两种(15(水平敷设的硬铅管固定焊口，为了避免仰焊，可采用开洞法进行焊接( 16(热力管道的敷设形式分为架空敷设和地下敷设两种(17(膨胀管上不得安装阀门(18(热水顺序流过多阻散热器，这样的布置称为单管系统(19(空气预热器安装前，应将各管子内的尘土和锈屑清除干净，仔细检查管板焊缝表面有无裂纹、砂眼等缺陷(20(管路附件分钢管管件镀锌管件、铸铁管件、阀门、仪表等((二)选择题请将正确的代号填在括号内 (每空,分),(当温度不变时，流体所受的外界压强增大时，体积缩小的性质是( C )(,(稳定性 ,(黏滞性 ,(压缩性 ,(膨胀性 ,(在热辐射过程中，辐射能完全被物体反射上去，该物体叫( C )(,(透热体 ,(灰体 ,(白体 ,(黑体 ,(温度计的感温元件中心应处在被测介质管道的部位是( C )(,(管道直径的1/3处 ,(管道直径的2/3处,(管道中心线处 ,(不受限制,(需在不同介质的给水管及蒸汽管上安装计量孔板及相应的排泄孔，排泄孔应分别设置的位置是( D )(,(正上方，正上方 ,(正下方，正下方,(正下方，正上方 ,(正上方，正下方,(,,,管的线膨胀系数为( D )，比钢大几倍，因此在,,,管安装过程中，必须解决膨胀补偿的问题(–5 –5 ,(1.2×10m/m? ,((10.8~11.2)×10m/m?–5 –5 ,((6.0~1.30)×10m/m? ,((6.0~8.0) 10m/m?,(乙炔管内压力较大时，与水接触易产生( B )堵塞管道(,(溶解现象 ,(水晶体 ,(金属碳化物 ,(升华现象 ,(用气设备与乙炔支管之间应设置岗位式安全水封器，每个水封器可以接( A )个焊炬、割矩(,(, ,(, ,(, ,(, ,(安装完毕的氧气管道，试验合格后，投入使用前，必须再用( D )进行吹扫(,(无油空气 ,(氮气 ,(氩气 ,(氧气 ,(压缩空气管道接支管时，应从( A )开孔，避免凝结水流入支管(,(上部 ,(底部 ,(侧面 ,(任意位置 10(压缩空气管道与其他管道一起敷设时，处于( B )地位，室内宜沿墙柱等敷设(,(平等 ,(服从 ,(优先 ,(不受限制 11(用卤素喷灯对氟利昂管道进行检漏时，喷灯的火焰呈( B )表明有泄露(,(红色 ,(蓝绿色 ,(黄绿色 ,(黄色 12(当管道安装完毕，为了检验管道焊口的( C )，要对管道焊口进行无损探伤(,(表面质量 ,(外观质量 ,(内部质量 ,(清洁程度 13(管道系统试验前设备及管道上的膨胀指示器应调至( D )(,(工作位置 ,(正常运行位置 ,(超压位置 ,(零位 14(中高压管道蒸汽吹扫靶板上肉眼可见的冲击斑点不多于10点，每点不大于( D )，即认为合格(,(0.5mm ,(0.4mm ,(0.2mm ,(1mm 15(需热处理的预拉伸管道焊缝，在热处理( C )，方可拆除预拉伸时所装的临时卡具(,(进行前 ,(进行过程中 ,(完毕后 ,(进行一半时 16(分项工程的质量等级为:优良:，其允许偏差项目抽检的点数中有( D )及其以上的实测值应在相应质量检验评定标准的允许偏差范围内(,(85% ,(80% ,(95% ,(90% 17(重量较小的单根管道起吊应选用( A )，原因是捆扎、打结手工操作等均方便(,(麻绳 ,(钢丝绳 ,(白棕绳 ,(缆风绳 18(实践表明起重绳索与垂直的夹角越大，绳索的受力越大，故吊索最理想的状态是垂直起吊，夹角不宜大于( D ).,(15? ,(30? ,(45? ,(60? 19(铝管对口焊接时，壁厚在3mm以下者不坡口，对口间隙为( A )(,(0.5~1mm ,(0.05~0.10mm ,(1~1.5mm ,(1.5~2mm 20(水平敷设的硬铅管固定焊口，为了避免( C )，可采用开洞法进行焊接(,(平焊 ,(立焊 ,(仰焊 ,(侧焊 21(减压阀安装在水平进户管上，前后应安装压力表，低压侧应装( B )，阀上的排气管应接出室外.,(排气阀 ,(安全阀 ,(疏水阀 ,(止固阀 22(室内给水管网一般布置成( B )，单向供水。
管道工的中级试题
管道工试题中级一、判断题：1、塑料以合成树脂为主要成分，是一种化学材料。
( × )2、塑料管道具用较小的线膨胀性。
( × )3、铅的密度大，液体流动性好，容易焊接。
( × )4、纯钛管焊接时应充氩保护。
( √ )5、不锈钢管的焊接一般采用氩弧焊盖面，手工电弧焊封底。
( √ )6、给水管道安装后，进行水压试验，试验压力不应小于0.4Mpa。
( )×7、暗装或埋地的排水管道，在隐蔽前必须进行水压试验。
(×)8、室内消火栓的最大间距不应超过80m。
( )×9、锅炉水压试验合格后，方可进行砌筑和保温工作。
( √)10、螺纹法兰主要用于无缝钢管。
( )×11、管端热处理通常采用铅浴法。
( )√12、烘炉时间的长短及升温速度应根据锅炉形式、结构、自然干燥时间的长短而定。
( )√13、交直流电焊机的空载电压不宜超过110V。
( )√14、气焊中应将氧气瓶内气体用完，否则会造成浪费。
( )×15、滑轮组的省力系数是指被提升物重和绳索最大许用应力之比。
( )√16、乙炔是一种易燃易爆气体，在大气压下温度为635℃时能自燃。
( )√17、金属的腐蚀分为化学腐蚀和电化学腐蚀。
( )√18、用氧一乙炔切割金属时，氧气纯度不能低于98弘、否则会使割口不齐、不均匀。
( × )19、煤气中一氧化碳、B硫化氢及氰化氢都是有毒气体。
( )√20、过热采暖系统里应取消膨胀水箱，改为在循环未吸人口袋安全伐。
( )√21、给水镀锌管可以热煨。
( )×22、工作压力小于0.75MPa的铸铁管道为低压铸铁管。
(×)23、疏水器的出口压力取决于其后面系统的压力，而与疏水器入口压力没有直接关系。
( )√24、生活用埋地给水管不应在排水管下面。
( )√25、蒸汽采暖系统的排气阀应装在回水管最高处。
( )×26、离心泵进口应采用偏心大小头，且管底取平。
管道工的中级试题
、判断题:1、 塑料以合成树脂为主要成分，是一种化学材料。
（ X ）2、 塑料管道具用较小的线膨胀性。
（X ）3、 铅的密度大，液体流动性好，容易焊接。
（x ）4、 纯钛管焊接时应充氯保护。
（ V ）5、不锈钢管的焊接一般采用氯弧焊盖面，手工电弧焊封底。
（V ）6、 给水管道安装后，进行水压试验，试验压力不应小于 0.4Mpa 。
（ ） X7、 暗装或埋地的排水管道，在隐蔽前必须进行水压试验。
（X ）8、 室内消火栓的最大间距不应超过 80ni （ ） X 9、 锅炉水压试验合格后，方可进行砌筑和保温工作。
（V ）10、 螺纹法兰主要用于无缝钢管。
（）X11、 管端热处理通常采用铅浴法。
（） V12、 烘炉时间的长短及升温速度应根据锅炉形式、结构、自然干燥时间的长短而定。
（）v13、 交直流电焊机的空载电压不宜超过 110V 。
（ ） V 14、 气焊中应将氧气瓶内气体用完，否则会造成浪费。
（） X15、 滑轮组的省力系数是指被提升物重和绳索最大许用应力之比。
（） V16、 乙焕是一种易燃易爆气体，在大气压下温度为 635C 时能自燃。
（）v17、 金属的腐蚀分为化学腐蚀和电化学腐蚀。
（） V18、 用氧一乙焕切割金属时，氧气纯度不能低于 98弘、否则会使割口不齐、不均匀。
（X ）19、 煤气中一氧化碳、B 硫化氢及割化氢都是有毒气体。
（） V20、 过热采暖系统里应取消膨胀水箱，改为在循环未吸人口袋安全伐。
（） v21、 给水镀锌管可以热煨。
（）X22、 工作压力小于0.75MPa 的铸铁管道为低压铸铁管。
23、 疏水器的出口压力取决于其后面系统的压力， 24、 生活用埋地给水管不应在排水管下面。
25、 蒸汽采暖系统的排气阀应装在回水管最高处。
26、 离心泵进口应采用偏心大小头，且管底取平。
27、 旋启式止回伐只能装在水平管线上。
（） X 28、 锅炉汽包与对流管的连接应采用胀接。
管道工中级试题1
区县：教学组：姓名：准考证号：密封线考生答题不要过此线四川省建设职业技能鉴定中级工理论考试《管道工》试题一、判断题（每题2分，共26分）1、低碳钢具有较好的强度、塑性、韧性，因此应用广泛。
（×）2、有应力腐蚀的碳素钢、合金钢管的焊缝，均应进行焊后热处理。
（√）3、风直接为产品生产输送各种物质的管道称为工艺管道，也叫动力管道。
（×）4、画工艺管道图时，可用细实线或双点画线将设备外形用正等测图画出。
（√）5、用于橡胶衬里管道的管子，管件应采用碳钢或合金钢制造。
（×）6、乙炔架空管道应每隔25m接地一次，接地电阴不大于50Ω。
（×）7、白棕绳有三股、四股和九股捻制，最常用的以三股最多。
（√）8、管道因热膨胀所产生的推力与管道材料、温度变化和长度等因素有关。
（×）9、焊接硬性倾向较大的低合金钢管，其环境温度必须大于规定温度，还应进行预热。
（√）10、热力管道严禁与烯气管道同沟敷设，但允许与氧气管道同沟敷没。
（×）11、省煤器是利用吸收锅炉热量，加热燃料的换热设备。
（×）12、密度是指某种物质单位体积的质量。
（√）13、工业企业的燃气管道通常布置成环状。
（×）二、选择题（每题3分，共24分）1、小口径铜管焊接采用 A 。
A、钎焊B、气焊C、手工电弧焊D、手工氩弧焊2、16MnR是用于 D 的专用钢。
A、重要机械零件B、腐蚀性介质管道C、高温高压管道D、压力容器3、目前建造的水管钢炉一般有两锅筒，中间用 B 钢丝绳。
A、水冷壁管束B、对流管束C、集汽管束D、蒸汽管束4、黄铜的熔点随着含锌量的减少而 A 。
A、增多B、降低C、无显著变化D、没有变化5、在工程上,从压力表上读得的压强值即为 B 。
A、绝对压强B、相对压强C、真空压强D、静压强6、对流管与上、下锅筒的连接一般是 C 。
A、焊接B、螺纹连接C、胀接D、法兰连接7、现代锅炉主要受热面是 A 。
中级管道工考试题及答案
中级管道工考试题（答案）（考试时间：90分钟满分：100）一、填空题（共40分，每空1分）1、弯头按其制作方法不同，可分为煨制弯管、冲压弯管和焊接弯管三种。
2、90°弯管弯曲段的展开长度为弯曲半径的1.57倍。
3、管材的热膨胀量与管道材质、温度变化幅度和计算管段长度有关；而管径大小无关。
4、当管材确定之后，温度差Δt的大小是决定热应力大小最主要的因素。
5、常见的自然补偿器有L型和Z型两种。
6、常见的伸缩器有方形、套管式及波形等几种。
78表。
9101213141516171819、第1D表示蝶阀、G表示隔膜阀、A表示安全阀、S表示疏水阀、L表示节流阀、X表示旋塞阀、H 表示止回阀或底阀、Y表示减压阀。
20、管螺纹的加工长度随管径的不同而异。
一般的DN15mm、DN20mm、DN25mm的管螺纹长度对应为14mm、16mm、18mm。
21、管道连接的方法很多，常用的有螺纹连接、法兰连接、焊接连接、承插连接、胀管连接等五种。
二、选择题（共25分，每空0.5分）1、弯管过程中，一般规定管子弯曲后管壁减薄率不得超过15%；（8%；10%；15%）2、流动是产生阻力损失的外部条件，流速越高，阻力也大；相反，流速越低，阻力也就越小。
（大；小；高；低）3、管壁的粗糙度是影响管道水力计算的重要因素，管壁越粗糙，阻力就越大。
（小；大）4、管道的材质一定时，其强度的大小取决于管道的长度，管道内输送介质的压力越大，要求管壁越厚。
（管道的长度；管壁的厚度；越薄；越厚）5、温度测量仪表的工作范围宜选取在仪表刻度的1/3—3/4处。
（1/2—2/3；1/3—3/4）6、在选用压力表刻度范围时，当被测介质压力比较稳定时，仪表的正常指示刻度为最大刻度的2/3或3/4；当测量波动压力时仪表的正常指示刻度为最大刻度的1/2。
（1/3；2/3；1/2；789（10（11。
（1.012管管径应为100mm。
（75mm；100mm；150mm）13、给水管道连接处采用铅封口时，熔化铅从表面看蓝色即可使用。
管道工中级实操试题
1、画出相贯线，方法不正确扣12分。（12分）
2、三通管轴线要求在一平面，每1mm扣4分，如果三通管轴线偏差超过3mm视为不及格（12分）。
3、制作三通管所需画出的大样不允许修改，否则扣6分（6分）。
4、所需大样切割大样时要一次成型（按照三通管制作所画出的大样进行切割）否则扣6分（6分）。
2、电焊机、气割枪操作不规范扣2分；
文明生产（5分）
按企业有关规定进行考核：操作完成后、工位清理不合格扣5分。
其他项目（10分）
三通管制作中所需的点焊、下料要保持原始状态，如有返工、返修等情况的不允许评分（10分）。
考核评分表
题目
三通管制作
考试日期
考生
用时（min）
60分钟
考核要求
评分标准
配分
扣分
得分
4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
考试题目：三通管制作
考试要求：1、画出相贯线
2、垂直度90º
3、焊件数量1个
4、用电焊点稳固
考前准备：选择好所用到得工具
评分标准
项目
考核内容及评分标准
操作准备（10分）
使用工具正确，错一项扣3分
不按要求去做扣6分
6
三通管制作时两管间接缝量≤3mm
大于或小于每1mm扣2分，扣完为止
10
点焊三通管时，要均分4处点焊
少一点焊一处扣3分
9
7mm≦点焊长度≦10mm
超过范围每1mm扣2分
5
一般项目（10分）分
点焊后变形：点焊后角≦5º
点焊后变形：点焊后角＞5º扣10分
管道保护工中级实操题
考件编号: 注 意 事 项 一、本试卷依据2001年颁布的《油气管道保护工》国家职业标准命制。
二、请根据试题考核要求，完成考试内容。
三、请服从考评人员指挥，保证考核安全顺利进行。
试题1、直流干扰电位梯度测量 （1）本题分值：100分 （2）考核时限 a) 准备时间5min 。
b) 正式操作30min 。
（3）考核内容说明 a) 考核前准备 b) 测量放线 c) 参比电极位置的选择 d) 万用表的连接 e) 测量 f) 计算 g) 使用工具 （4）考评员要求 a) 不得少于3人。
b) 提前15分钟到达考核现场，熟悉考核规则、评分标准。
c) 按评分标准独立评分，不得涂改考核记录表。
（5）考核要求 a) 考核采用百分制，60分为合格。
b) 每超过规定考核时间1min 从总分中扣5分，超过3min 停止操作。
c) 考核前统一抽签，按抽签顺序对考生进行考核。
d) 考生须穿戴劳保用品。
（6）考核方式 a) 现场操作考生答题不准超过此线考件编号: 注 意 事 项 一、本试卷依据2001年颁布的《油气管道保护工》国家职业标准命制。
二、请根据试题考核要求，完成考试内容。
三、请服从考评人员指挥，保证考核安全顺利进行。
试题2、环氧粉末涂层电火花检漏 （1）本题分值：100分 （2）考核时限 a) 准备时间5min 。
b) 正式操作15min 。
（3）考核内容说明 a) 考核前准备 b) 工具检查 c) 电火花检漏仪开机 d) 检漏操作 e) 记录标记 f) 结束关机 g) 整理工具 （4）考评员要求 a) 不得少于3人。
b) 提前15分钟到达考核现场，熟悉考核规则、评分标准。
c) 按评分标准独立评分，不得涂改考核记录表。
（5）考核要求 a) 考核采用百分制，60分为合格。
b) 每超过规定考核时间1min 从总分中扣5分，超过3min 停止操作。
c) 考核前统一抽签，按抽签顺序对考生进行考核。
中级管道工实操试卷(完整资料).doc
（2）
安全与文明生产
操作过程符合国家、部委、行业等权威机构颁发的管道工作业操作规程、管道工作业安全规程与文明生产要求
5
1)违反规程每一项扣2分
2)操作现场不整洁扣2分
3)不听指挥或误操作，发生严重设备和人身事故取消考试资格
（3）
安装
管卡安装
10
1)管卡安装位置偏移，每个扣10分
此文档下载后即可编辑
总成绩表
序号
试题名称
配分
(权重)
得分
备注
1
试题1（排水管道的连接）
60
2
试题2（排水管道的附墙明装）
40
合 计
100
统分人： 年 月 日
试题1、排水管道的连接
考核要素
ቤተ መጻሕፍቲ ባይዱ考核要求
配分
评分标准
扣分
得分
备注
序号
名称
（1）
选用工、器具
正确选择本题目所需工、器具
5
1)错误选择工、器具类别、规格均扣1分
2)使用方法不正确扣2分
（2）
实物识别
管道直径识别
5
1)材料型号识错，每个扣5分
（3）
塑料导管的连接
20
1)连接方法不正确，每个扣3分
2)连接不牢固，每个扣3分
（4）
管口处理与尺寸截取
20
1)管口污染未处理，每个扣5分
2)管道连接完毕长度不符合要求，每个扣5分
（5）
安全与文明生产
操作过程符合国家、部委、行业等权威机构颁发的管道工作业操作规程、管道工作业安全规程与文明生产要求
10
1)违反规程每一项扣2分
1448244086管工(中级)试题与答案
试题库知识要求试题一、判断题（对划√，错划×）1.撬杠省力的原理就是杠杆原理。
（√）2.管道施工图的识图方法，一般应遵循从整体到局部，从细到粗的原则。
（×）3.画管道轴测图时，必须严格按比例绘制。
（×）4.当施工现场缺少麻绳资料时，可根据台吊物的重量、大小成拉力选购麻绳。
（√）5.绳结，就是借绳子受力后相互之间的摩擦力和挤压作用力来紧固连接的方法。
（√）6.手拉葫芦又称倒链。
（√）7.蜗杆传动的手拉葫芦应用较为广泛。
（×）8.轮滑组可实现既省力又可改变方向。
（√）9.操作钻床时，应戴手套防滑。
（×）10.使用管钳子时，应一手放在钳头上，一手对钳柄均匀用力。
（√）11.在高空作业时，安装公称通经50mm以上的管子，应用链条钳，不得使用管钳子。
（√）12.装好钉弹的射钉枪，应立即使用，不应放臵或带着装有钉弹的枪任意走动。
（√）13.手动卷扬机又称手摇绞车。
（√）14.所有参加施工安装人员都要接受安全技术有关法规、责任制的培训，学习有关安全技术规程，经考试合格后方可上岗。
（√）15.不得在有爆炸危险的和有火灾危险的车间或场地内使用射钉枪。
（×）16.重物与千斤顶顶头之间应垫以木板以防止滑动。
（√）17.同时使用几台千斤顶顶升一件重物时，应选用不同型号的千斤顶搭配使用。
（×）18.将手拉葫芦的拉链拴在起重链上，可在作用荷载下长时间停放。
（×）19.手拉葫芦传动部分应经常注润滑油，但切勿将润滑油渗入摩擦胶木片中。
（√）20.管道工程中测量角度用水准仪或量角尺。
（×）21.管段为螺纹连接时，两内螺纹管段间的管段预制长度，应为测得的两管件间距离减去拧入两端管件内螺纹部分的总长度。
（×）22.法兰间管段净长应为测量所得管段长。
（×）23.用90°角尺沿水平管方向可测量垂直管法兰螺栓口是否正。
（×）24.用吊线或水平仪可测量垂直管法兰螺栓孔是否正。
中级管道工试题
中级管道工试题重庆市建设行业职业技能鉴定理论试题《管道工》(每题 2分共60分)（）1、塑料管道是电的不良导体，具有绝缘性，常用作电线、电缆的套管。
（）2、就地安装的压力表不应固定在振动较大的工艺设备和管道上。
（）3、为了检验焊口的内部质量，而不能损伤焊口本身，因此进行无损探伤。
（）4、管道及管道支座必要时可铺在冻土和松土上。
（）5、阀门安装时，手柄朝向必须朝上。
（）6、法兰安装时，可用强紧螺栓的方法消除歪斜。
（）7、管道安装的一般顺序是:先装地下，后装地上；先装大管道，后装小管道；先装支吊架，后装管道。
（）8、给水管道安装后，进行水压试验，试验压力不应小于0.4MPa. （）9、高空作业时，如天冷工人可以喝点酒。
（）10、配合焊工组对管口的管道工人，应戴上手套和面罩，不许穿短裤、短袖衣衫工作。
（）11、取用槽帮土回填时，必须自上而下台阶式取土，严禁掏挖取土。
（）12、运输材料的车辆穿行社会道路必须遵守交通规则，听从指挥。
（）13、支搭围挡作业时，围挡结构的部件必须安装齐全并连接牢固。
在有社会车辆通行的地段作业时，必须设专人疏导交通。
（）14、严禁在高压线下堆土、堆料、支搭临时设施和进行机械吊装作业。
（）15、沟槽边1米内不得堆土堆料、停放机具，必须设置不低于1.2米的防护栏和明显的安全警示标志。
（）16、膨胀水箱应安装在系统最高点，并高出集气罐顶300mm 以上。
（）17、安装在排水干管末端的集气罐有手动集气罐和自动排气罐两类。
（）18、安全阀作用是保证锅炉在一定工作压力下安全运行。
（）19、在任何情况下，钢管的腐蚀裕度均不得小于0.5mm 。
（）20、固定支架的作用是限定管段的活动范围，用以控制热变形量和变形方向。
（）21、室外上下水管道工程的施工，不可以安排在土建工程之前或其中进行。
（）22、制冷剂蒸发时放热，冷凝时吸热。
（）23、氨易溶于水，在常温下，1m3的氨能吸收100m3的水。
（） 24 、空气中含有灰土、粉尘及杂质，所以必须在空压机前安装过滤器。
管道工中级工试题
管道工中级工试题一、名词解释1.真空：容器中压力小于大气压力的叫做真空。
2.汽化：水由液态转变为气态的过程。
3.融解热：使1公斤固体在同样温度下变为液体所需要的热量。
4.应力：材料在外力作用下，在内部单位面积上所产生的力。
5.试验压力：指对管材、管路附件或安装后管路进行强度或严密性检查试验所规定的压力数值。
6.工作压力：指某一段管路和它附属的设备、阀件在设计条件下的实际运行压力。
7.固定支架：不允许管道移位的支架。
8.活动支架：允许管道有移位的支架9.重力循环：水经加热后体积膨胀比重减小，热水通过散热片水温降低造成的比重差而产生的循环。
二、填空1.当管道无垂直位移或垂直位移很小时，应设（活动支架）和（吊架）。
2.水击力量的大小与系统中循环水的（水容量）、（流速大小）、（循环泵停止运行的时间长短）有关。
3.卫生器具安装的共同要求是：（平）、（稳）、（牢）、（准）、（不漏）、（使用方便）。
4.架空管道的管底标高，距铁路轨顶为不小于（8米），距公路面为不小于（4.5米），距人行道面为不小于（2.2米）。
5.管道中为了减少有害变形的方法，冷弯时是（在管内放置弯曲心棒），热弯时是（在管内填充砂子）。
6.常用（玻璃丝布）（棉布）等材料缠裹在室内管道上做为保护层。
7.管道的沟设有（通行地沟）、（半通行地沟）、和（不通行地沟）三种。
8.热水供热系统的循环方式有（重力循环）和（强制循环）二种。
9.管路系统都是，由（管材）和（管路附件）组成，管路附件包括有（管件）和（阀件）两部分。
三、选择1.管道工程常用的金属材料是铸铁和钢，它们的区别主要是C的多少不同。
A 含铁量B 含硅量C含碳量2.为了均匀配补偿器间的管道伸缩量，而设置的管架是B。
A 煤气管道安装B固定支架C含碳量3.煤气管道安装，管径大于200毫米时采用C。
A 焊接管B 薄壁无缝管C 钢板卷焊管D导向支架4.不需经常检修的管道，敷设时可采用B。
A地沟B埋设 C 明设5.管子弯曲时中性轴的长度为B。
中级管道工考试试题
中级管道工考试试题(B).doc中级管道工考试试题(,)(一) 填空题(每空1 分)1(物体形成三面投影图后，为了使,、,、,三个投影面都处于同一平面上，将V 持不动，将H 面绕OX 轴向下旋转90?，W 面绕OZ 轴向右旋转90?( ,(有一个直径为0.4m 的圆球浮标，一半浮在水面上，该球重为164.12 ,( ,( 热量由高温物体传递给低温物体的现象叫热传递(,(温度是用来表明物体冷热程度的(,(一般情况下，公称直径?50mm 时，应采用螺翼式水表，在干式和湿式水表中，应优先采用湿式水表(,(液位控制器实质是水泵的自动投入装置，在正常工作中无须人员操作( ,(常用钢管有无缝钢管和有缝钢管(,(塑料管道是电的不良导体，具有绝缘性，常用作电线、电缆的套管( ,(安装完毕的乙炔管道必须进行强度试验、严密性试验、氮气吹扫( 10( 氧气的化学性质很活泼，是一种氧化剂、助燃剂(11( 目前常用的制冷剂有水、氨、氟利昂(12(凡规定必须进行无损探伤的焊缝，应对每一焊工所焊的焊缝按比例进行抽检，在每条管道线上最低探伤长度不得少于一个焊口(13(铸铁管或管件，如无制造厂的水压试验资料时，使用前应每批抽10% 作水压试验，如有不合格，则应逐根检查(14( 常见的千斤顶有液压和螺旋两种(15(水平敷设的硬铅管固定焊口，为了避免仰焊，可采用开洞法进行焊接( 16(热力管道的敷设形式分为架空敷设和地下敷设两种(17( 膨胀管上不得安装阀门( 18( 热水顺序流过多阻散热器，这样的布置称为单管系统(19(空气预热器安装前，应将各管子内的尘土和锈屑清除干净，仔细检查管板焊缝表面有无裂纹、砂眼等缺陷(20( 管路附件分钢管管件镀锌管件、铸铁管件、阀门、仪表等((二)选择题请将正确的代号填在括号内(每空,分),(当温度不变时，流体所受的外界压强增大时，体积缩小的性质是( C )(,(稳定性,(黏滞性,(压缩性,(膨胀性,(在热辐射过程中，辐射能完全被物体反射上去，该物体叫( C )(,(透热体,(灰体,(白体,( 黑体,(温度计的感温元件中心应处在被测介质管道的部位是( C )(,(管道直径的1/3 处,(管道直径的2/3 处,(管道中心线处,(不受限制,(需在不同介质的给水管及蒸汽管上安装计量孔板及相应的排泄孔，排泄孔应分别设置的位置是( D )(,(正上方，正上方,(正下方，正下方,(正下方，正上方,(正上方，正下方,(,,,管的线膨胀系数为( D ) ，比钢大几倍，因此在,,,管安装过程中，必须解决膨胀补偿的问题(-5 - 5 ,(1.2 x 10m/m? ,((10.8~11.2) x 10m/m?,(乙炔管内压力较大时，与水接触易产生( B )堵塞管道( ,(溶解现象,(水晶体,(金属碳化物,(升华现象,( 用气设备与乙炔支管之间应设置岗位式安全水封器，每个水封器可以接( A )个焊炬、割矩(,(, ,(, ,(, ,(, ,(安装完毕的氧气管道，试验合格后，投入使用前，必须再用( D )进行吹扫(,(无油空气,(氮气,(氩气,(氧气,(压缩空气管道接支管时，应从( A ) 开孔，避免凝结水流入支管(,(上部,(底部,(侧面,(任意位置10(压缩空气管道与其他管道一起敷设时，处于( B ) 地位，室内宜沿墙柱等敷设(,(平等,(服从,(优先,(不受限制11( 用卤素喷灯对氟利昂管道进行检漏时，喷灯的火焰呈( B )表明有泄露(,(红色,(蓝绿色,(黄绿色,(黄色12(当管道安装完毕，为了检验管道焊口的( C )，要对管道焊口进行无损探伤(,(表面质量,(外观质量,(内部质量,(清洁程度13( 管道系统试验前设备及管道上的膨胀指示器应调至( D )(,(工作位置,(正常运行位置,(超压位置,(零位14( 中高压管道蒸汽吹扫靶板上肉眼可见的冲击斑点不多于10 点，每点不大于( D ) ，即认为合格(,(0.5mm ,(0.4mm ,(0.2mm ,(1mm 15( 需热处理的预拉伸管道焊缝，在热处理( C ) ，方可拆除预拉伸时所装的临时卡具(,(进行前,(进行过程中,(完毕后,(进行一半时16( 分项工程的质量等级为:优良:，其允许偏差项目抽检的点数中有( D )及其以上的实测值应在相应质量检验评定标准的允许偏差范围内(,(85% ,(80% ,(95% ,(90% 17( 重量较小的单根管道起吊应选用( A ) ，原因是捆扎、打结手工操作等均方便(,(麻绳,(钢丝绳,(白棕绳,(缆风绳18( 实践表明起重绳索与垂直的夹角越大，绳索的受力越大，故吊索最理想的状态是垂直起吊，夹角不宜大于( D ).,(15? ,(30? ,(45? ,(60? 19( 铝管对口焊接时，壁厚在3mm 以下者不坡口，对口间隙为( A )(,(0.5~1mm ,(0.05~0.10mm ,(1~1.5mm ,(1.5~2mm 20( 水平敷设的硬铅管固定焊口，为了避免( C )，可采用开洞法进行焊接(,(平焊,(立焊,(仰焊,(侧焊21( 减压阀安装在水平进户管上，前后应安装压力表，低压侧应装( B ) ，阀上的排气管应接出室外.,(排气阀,(安全阀,(疏水阀,(止固阀22( 室内给水管网一般布置成( B ) ，单向供水。
