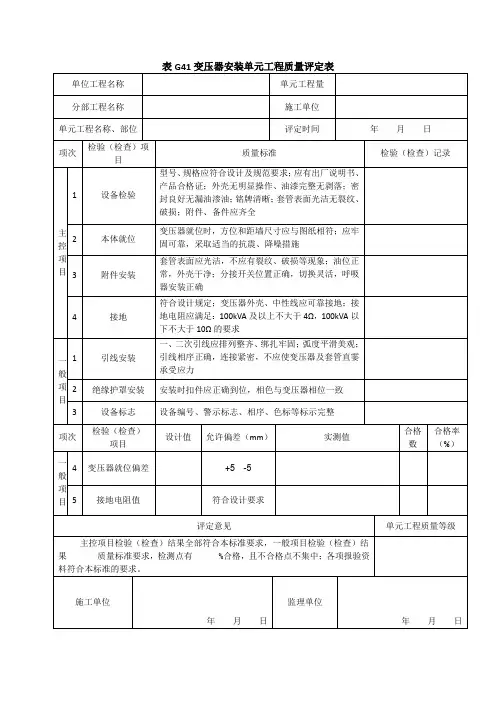

厂用变压器安装单元工程质量验收评定表

（截污管线工程）航油管线保护方案
北京限公司
（截污管线工程）项目部2016年9月28日
一、工程概况
1、工程简介
工程名称：（截污管线工程） 建设单位：
施工单位：北京限公司
主要施工内容：对减运沟沿线雨污水管线进行截污处理，在减运沟左岸沿线铺设污水管线，其中污水一线与现况航油管线平行铺设。

污水一线：桩号 0+000-0+947 段全长947m ，主线为D=400钢筋砼管明挖铺设，管道埋深2-2.5m ，截污管线为D=300钢筋砼管明挖铺设；主线共有砖砌模块检查井25座。

2、工程平面位置
二、污水管线与航油管线关系
在污水管线一线东侧，有一条使用中的DN300钢管航油管线与污水管线
减
运 沟
0+947
现况航油管线
污水1线位置
0+000
平行南北向铺设，在南侧逐渐向东偏离，管线埋深约2.5m。

航油管线与污水管线间距不一，距离较近的主要在2-7井段160.5m范围，详见下表：
另外7-1#截污管线支线需要从航油管线下部穿过，此处航油管线埋深约为1m，D=300钢筋砼管支线埋深2.4m。

三、管线保护措施
1、污水主管线明挖施工措施
采用小型挖掘机进行沟槽开挖，底部采用人工开挖，沟槽边坡坡度1：0.5放坡，航油管线5m宽度范围不得堆在土方、不得通行重车。

开挖的土方堆放在航油管线外侧2.5m以外位置，或装车就近暂存，回填时再运回，运输车辆采用5t以下小型车辆。

在沟槽上口设置基坑位移、沉降监测点，施工期每天对沟槽边坡稳定性进行监测，位移、沉降控制值不超过20mm，防止边坡土方坍塌。

当位移量超过控制值时，采取坡脚码放编织土袋、减缓边坡坡度等措施防止位移继续增大，确保沟槽边坡安全。

在沟槽上口设置设置挡水土埂、防护栏杆等安全防护设施，夜间设置警示灯。

沟槽开挖与航油管线断面关系如下图：
2、7-1#支线下穿航油管线保护措施
（1）沟槽开挖、管线悬吊
此范围沟槽放坡坡度也按1：0.5考虑，开槽后上口宽度3.6m，采用小型挖掘机配合人工进行沟槽开挖，距离航油管线1m范围采用人工开挖，开挖工具不得碰撞航油管线。

在开挖出航油管线后，根据管线具体位置，在管道上方架设一根I36b 工字钢对航油管线进行悬吊保护，工字钢长度定为6m，在沟槽两端设置长0.5*宽0.5*厚0.3m支墩，防止工字钢下沉。

采用尼龙绳对航油管线进行悬吊，防止损坏管线保护层。

在对管线进行悬吊后，在继续进行管线下部土方开挖。

航油管线悬吊保护断面图如下：
（2）航油管线防腐
对开挖外露的航油管线进行防腐保护，具体做法如下图：
（3）钢筋砼盖板方涵保护
为确保航油管线的安全防护，在外露航油管线范围设置一道3m长钢筋砼盖板方涵对航油管线进行保护。

在污水管线铺设完成后进行沟槽回填，在回填到一定高度后，进行钢筋砼盖板方涵施工，施工顺序为垫层、底板、侧墙、两端封堵、内部填砂、盖板安装、外部沟槽回填。

具体做法详见下图：
断面图
方涵结构图。
