该怎样在CAD图纸里提取点坐标？
需要提取CAD中点坐标的问题。
如果是手动一个一个提取的话，就很消耗时间，效率慢的同时可能还会有遗漏，没有办法把CAD中所有的坐标全部提取。
若是能够一键提取CAD图纸中各点的坐标那就太好了！今天小编就给大家分享一下。
演示操作如下：
1.我们先启动迅捷CAD编辑器专业版，点击【文件-打开】选项，这时候会弹出【打开图形】弹窗。
然后找到需要的CAD图纸，选择打开即可。
2.这时候选择的CAD图纸会在绘图框中显示，然后我们在命令框中输入“list”命令字符。
3.这时候会弹出【LIST】操作弹窗，我们可以移动光标在绘图框中选中CAD 图纸中各个CAD图形。
4.这时候可以看到命令框显示的命令操作字符如下显示：
“命令：LIST
滚动(SC)/分类(SO)/追踪(T)/<列出选取对象>:
对角点：
选择集当中的对象:xxxx
过滤(FIL)/<选择对象>:”
5.同时会弹出迅捷CAD编辑器【历史提示】显示弹窗，我们可以看到CAD 图纸中所提取的各点坐标都显示出来了。
以上就是今天给大家分享的该怎样在CAD图纸里提取点坐标具体演示操作，希望能够帮助大家。
小伙伴们不妨尝试一下。
将cad图转换成excel的方法
将cad图转换成excel的方法
我们有时候为了方便会把CAD的数据转换成EXCEL表格，那么大家知道怎么将cad图转换成excel吗?下面是店铺整理的怎么将cad 图转换成excel的方法，希望能给大家解答。
将cad图转换成excel的方法一
1、打开Excel，选中表格区域，按下Ctrl+C，然后转到CAD界面，按下Ctrl+V,这样整个表格则被导入CAD中，双击表格回到Excel 可进行编辑。
怎么将cad图转换成excel的方法二
采用【插入】【OLE对象】方法
1、单击工具栏上的【插入】——【OLE对象】，弹出【插入对象】对话框，选取【由文件创建】，单击【浏览】选取excel表格文档，如图
2、单击确定后，excel表格被导入到CAD中，双击表格可回到execl进行编辑，但是此时的显示白色背景，而cad背景是黑色，所有不太美观，但打印出来是不受影响。
从CAD平面图中提取坐标生成数据表

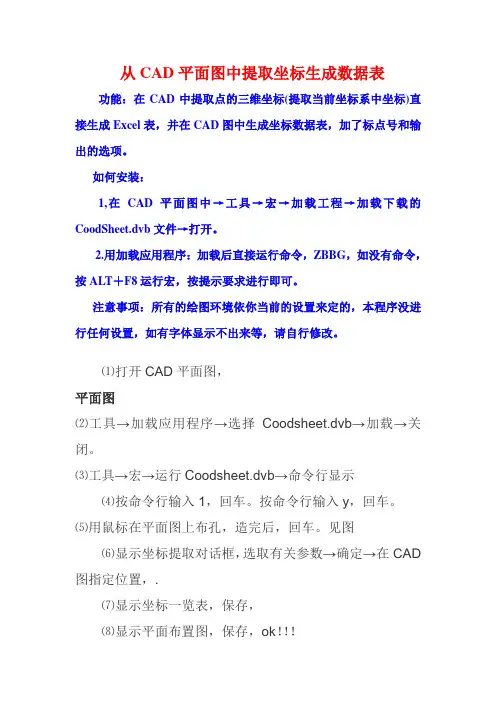

从CAD平面图中提取坐标生成数据表功能：在CAD中提取点的三维坐标(提取当前坐标系中坐标)直接生成Excel表，并在CAD图中生成坐标数据表，加了标点号和输出的选项。
如何安装：
1,在CAD平面图中→工具→宏→加载工程→加载下载的CoodSheet.dvb文件→打开。
2.用加载应用程序：加载后直接运行命令，ZBBG，如没有命令，按AL T＋F8运行宏，按提示要求进行即可。
注意事项：所有的绘图环境依你当前的设置来定的，本程序没进行任何设置，如有字体显示不出来等，请自行修改。
⑴打开CAD平面图，
平面图
⑵工具→加载应用程序→选择Coodsheet.dvb→加载→关闭。
⑶工具→宏→运行Coodsheet.dvb→命令行显示
⑷按命令行输入1，回车。
按命令行输入y，回车。
⑸用鼠标在平面图上布孔，造完后，回车。
见图
⑹显示坐标提取对话框，选取有关参数→确定→在CAD 图指定位置，.
⑺显示坐标一览表，保存，
⑻显示平面布置图，保存，ok！！！。
CAD坐标提取和批量导入坐标操作技巧

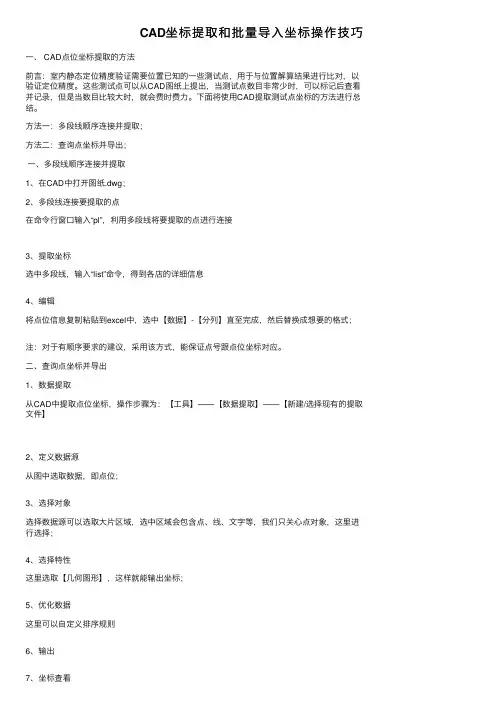

CAD坐标提取和批量导⼊坐标操作技巧⼀、 CAD点位坐标提取的⽅法前⾔：室内静态定位精度验证需要位置已知的⼀些测试点，⽤于与位置解算结果进⾏⽐对，以验证定位精度。
这些测试点可以从CAD图纸上提出，当测试点数⽬⾮常少时，可以标记后查看并记录，但是当数⽬⽐较⼤时，就会费时费⼒。
下⾯将使⽤CAD提取测试点坐标的⽅法进⾏总结。
⽅法⼀：多段线顺序连接并提取；⽅法⼆：查询点坐标并导出；⼀、多段线顺序连接并提取1、在CAD中打开图纸.dwg；2、多段线连接要提取的点在命令⾏窗⼝输⼊“pl”，利⽤多段线将要提取的点进⾏连接3、提取坐标选中多段线，输⼊“list”命令，得到各店的详细信息4、编辑将点位信息复制粘贴到excel中，选中【数据】-【分列】直⾄完成，然后替换成想要的格式；注：对于有顺序要求的建议，采⽤该⽅式，能保证点号跟点位坐标对应。
⼆、查询点坐标并导出1、数据提取从CAD中提取点位坐标，操作步骤为：【⼯具】——【数据提取】——【新建/选择现有的提取⽂件】2、定义数据源从图中选取数据，即点位；3、选择对象选择数据源可以选取⼤⽚区域，选中区域会包含点、线、⽂字等，我们只关⼼点对象，这⾥进⾏选择；4、选择特性这⾥选取【⼏何图形】，这样就能输出坐标；5、优化数据这⾥可以⾃定义排序规则6、输出7、坐标查看然后，再根据实际情况，修改点号，使点号与点位坐标对应。
注：该种情况要求点位⾮常准确，不然排序会⾮常⿇烦；尽管提供了排序规则，但是也会出现排序错误，要对数据进⾏复查。
结论CAD尽管为⼤家提供了提取坐标的⽅法，但是⽆法对应的点号，还是有些⼯作量。
听说南⽅CASS可以将点号与坐标⼀起导出，以后再测试。
⽂章转载于CSDN 作者：萧逸凡⼆、 CAD如何批量导⼊坐标？excel坐标批量导⼊cad的⽅法如下：步骤⼀、cad如何批量导⼊坐标?⾸先，将要批量导⼊CAD的⾼程坐标导⼊到excel中。
步骤⼆、在excel中新建E列为展点划线，新建F列为注释。
cad点坐标批量输出
2、数据提取，“创建新数据提取”，下一步。
ቤተ መጻሕፍቲ ባይዱ
3、在文件对话框中保存*.dxe文件并返回向导。
4、“在当前图形中选择对象”并点击按钮。
# o: s. v5 z5 ~7 q# l
5、在窗口中选择全部点，右键确认返回向导，下一步。
6、在对象中选择“点”，下一步。
1、点坐标是相对是世界坐标系的，对于新建的UCS原点无相关，这时可以移动ucs原点到世界原点，就可以出来点的坐标了。
2、注意点的位置排序问题，别把位置弄乱了。
7、在右边的类别过滤器中只选择“几何图形”，左边特性选择“位置X”和“位置Y”，下一步。
8、下面三个复选框都取消选择，表中只保留“位置X”和“位置Y”，下一步。
9、选择“将数据输出至外部文件”，点“浏览”按钮
10、在文件对话框中选择文件格式、路径，保存并返回向导，下一步，完成。
注意：
CAD教程 数据提取与报表生成
CAD教程：数据提取与报表生成在使用CAD软件进行设计和绘图工作时，经常需要对绘图中的数据进行提取和生成报表。
对于大型项目或需要统计分析的设计，数据提取与报表生成变得尤为重要和常见。
本文将介绍CAD软件中数据提取与报表生成的一些常用技巧和方法，方便大家提高工作效率。
一、数据提取数据提取是指从CAD绘图中提取所需信息的过程。
以下是在CAD中进行数据提取的常见方法：1. 属性提取：CAD图纸中的对象通常都具有一些属性信息，如图层、图形尺寸、材质等。
通过属性提取工具，可以方便地从绘图中提取各个对象的属性信息，并导出为Excel或其他格式的文件，用于后续的分析和处理。
2. 文本提取：绘图中的文本信息可能包含需要提取的数据。
利用CAD软件中的文本提取工具，可以将绘图中的文本提取出来，并导出为文本文件或表格文件，以方便后续的数据分析和报表生成。
3. 图形数据提取：对于某些特定的绘图对象，如线段、圆弧、多边形等，可以使用CAD软件中的相应命令或工具，将其数据提取出来。
例如，可以提取多边形的边长、圆弧的弧长和半径等等。
二、报表生成报表生成是指将提取到的数据整理、统计并生成报表的过程。
以下是在CAD中进行报表生成的常用方法：1. 数据整理：将提取到的数据按照需要的格式进行整理，包括删除不需要的数据、添加额外的计算或处理、调整数据的顺序和格式等。
确保数据整理后符合报表的需求，并便于后续的统计分析和图表绘制。
2. 数据统计：对提取到的数据进行统计分析，得出需要的统计指标和数据结果。
根据不同的需求，可以使用CAD软件内置的函数和命令，进行简单的数学运算、数据筛选和排序等操作，或者将数据导出到Excel等软件进行更复杂的数据处理和统计。
3. 报表生成：将整理并统计好的数据生成报表。
可以使用CAD软件中的表格工具或绘图工具，将数据整齐地展现在绘图中，或者导出为Excel、PDF等格式的文件，以供打印和分享。
三、常用技巧在进行CAD数据提取和报表生成的过程中，以下是一些常用的技巧和注意事项：1. 命名规范：在绘图中，合理命名对象和属性，方便后续的数据提取和报表生成。
CAD导出坐标数据方法
C A D导出坐标数据的方法A u t o C A D、E X C E L电子表格和记事本联合导出坐标数据步骤一：用AutoCAD绘图软件打开坐标定位图，把要坐标的点编号（1--无数）。
步骤二：在命令行输入命令“id”，按所编顺序依次点击所需坐标的点位，可以一次点完，也可分次点完。
步骤三：在文本窗口点击右键，选择“复制历史”,然后将复制的结果粘贴在记事本里，除坐标点数据外，其他均删掉，然后保存文件到自建“数据”文件夹。
步骤四：打开Excel电子表格，点击表格上方的数据菜单—“导入外部数据”—“导入数据”打开文本“数据”，根据文本导入向导步骤设置。
将数据导入到所需要的位置。
步骤五：点击菜单“编辑”—“定位”—“定位条件”—“空值”，点击确定，将选中的空格即多余的文字删去只保留坐标数据。
步骤六：制作“坐标定位数据表格”将整理好的坐标数据粘贴到对应位置(AutoCAD坐标系与测量坐标相反的把X改成Y，Y改成X）。
自己根据需要进行调整。
此种方法结合了三种软件的各自独特的功能，能快速的从CAD图形文件里将各特征点的坐标导入EXCEL电子表格里，将数据整理后运用EXCEL的制表功能快速编号整理。
但它的编辑顺序要求高，在采集数据前，一定要将采集点合理编号，这样才能有利于区别点位，且便于自检。
还有一种方法：步骤一：用AutoCAD绘图软件打开坐标定位图，把要坐标的点编号（1--无数）。
步骤二：然后用多段线依次按顺序把每个点连接。
可以一次点完，也可分次点完。
步骤三：点击多段线，然后在命令栏输入LIST确定，屏幕出现文本窗口，复制历史记录,然后将复制的结果粘贴在记事本里，除坐标点数据外，其他均删掉，然后保存文件到自建“数据”文件夹。
步骤四：打开Excel电子表格，点击表格上方的数据菜单—“导入外部数据”—“导入数据”打开文本“数据”，根据文本导入向导步骤设置。
将数据导入到所需要的位置。
步骤五：点击菜单“编辑”—“定位”—“定位条件”—“空值”，点击确定，将选中的空格即多余的文字删去只保留坐标数据。
cad批量导出坐标的方法【AutoCAD教程】
cad批量导出坐标的方法【AutoCAD教程】
在使用CAD的过程当中，有时候要用到大量坐标的提取，如果单纯的去手动操作会花费大量的时间和精力。
在cad中有一些可以批量提取数据的功能，
小编今天给大家介绍以下两种提取方法：
方法一：利用数据提取功能
第一：
单击工具——数据提取，选择“创建新数据提取”
单击下一步，给文件起个名字，“111”，确定。
第二：选择“图纸/图纸集”，单击下一步
第三：选择要提取的对象。
单击下一步选中需要的内容，例如点的X、Y、Z坐标。
单击下一步。
第四：预览当前输出的内容是否正确。
如果正确，单击下一步。
第五:输出。
选择保存的位置、文件名、文件类型。
例如excel的xls类型
第六：打开excel由图可见，本次共导出9个点，内容包含点的X、Y、Z坐标。
方法一：利用li提取
cad批量导出坐标的方法步骤如下：第一步，把需要的坐标点用pl多段线连接成一条连续的多段线
第二步，把这条多段线选中，输入li，在弹出的文本窗口中出现了这条pl线的全部坐标。
第三步，把这些坐标复制到电子表格里面，再经过处理就得到你要的坐标了。
下图为方法一提取的数据，
对比可知提取出点的数据都一样的，只是方法二可以更好地控制点的顺序，
但是方法二出来的数据在同一列需要再进行一下表格处理。
大家根据实际需要选择一种即可。
如何把CAD图纸中的点坐标导出成excel表格？
如何把CAD图纸中的点坐标导出成excel表格?
迎软件的使用者中，典型的是建筑行业的使用者。
为了便利施工或其他原因，有时需要将图纸里面的坐标转换出来，做成excel表在加以利用。
那么为了得到这么一个表格，是否需要一个一个的复制出来到excel表格呢？
答案是当然不需要，在CAD软件之中,就有一个非常好用的命令"EATTEXT",也叫数据提取，属性提取。
利用这个命令就可以方便的提取所需要的坐标。
首先我们打开所需要提取坐标的图纸，输入命令符"EATTEXT",当然也可以在“工具〃 J数据提取"找到它。
ZWC AD C13ssic j 砺版• [Drawing 1]
嬴 文件的 编辑⑹ 视图(V)插入⑴ 格式(。
)工具⑴ 绘图(D)标注(N)修改(M) ET 扩展工具CX)窗口 (W)都助(H) 匕■日号品M X,0％ w
四%巴"昌出口匾微❷ 目品且। 9电 •电]口。
[□ ByLayr | ^ByLtyr 11 ByLty«r 国
然后按下一步，按照操作即可。
里+
3
件
\ \N G.O 口厂 G 0 ~
八
)。
猊的
.\
圆Q
回含
国
Q
淼 Drawing 1 \・od“人布局1入布局2 /。
CAD转Excel,图纸数据导入进表格
我们在各种CAD操作过程中，会遇到这种问题。
需要把CAD图纸中的数据导入进Excel表格中，这时候是否有方便的操作方法。
今天我就和大家分享一个好用的操作方法。
演示操作如下：在桌面上双击迅捷CAD编辑器的图标，运行软件进入操作界面。
然后点击菜单栏里的“文件-打开”选项，调用出“打开”弹窗。
如图所示：在“打开”弹窗中，我们选择绘制好的电施表格图纸“电施表格.dwg”文件打开。
我们在电脑桌面上点击鼠标右键选择【新建-XLSX工作表】选项，新建一个Excel表格。
方法一：1.我们菜单栏切换到【查看器】页面，点击选择【剪切框架】按钮，即切片功能，在绘图中标记出一个矩形区域用于复制、打印或保存。
2.移动光标框选中电施表格，然后点击鼠标右键会弹出选项窗口，我们选择【复制为BMP格式】选项。
3.然后打开之前新建的Excel表格，点击鼠标右键选择【粘贴】或是按快捷键【Ctrl+V】把复制的电施表格粘贴到Excel表格中。
方法二：1.我们菜单栏切换到【查看器】页面，点击选择【剪切框架】按钮，即切片功能，在绘图中标记出一个矩形区域用于复制、打印或保存。
2.移动光标框选中电施表格，然后点击鼠标右键会弹出选项窗口，我们选择【复制为EMF格式】选项。
3.然后打开之前新建的Excel表格，点击鼠标右键选择【粘贴】或是按快捷键【Ctrl+V】把复制的电施表格粘贴到Excel表格中。
注意：复制到Excel表格中粘贴的电施表格都是无法编辑的表格。
这种方法可能会导致转换成Excel表格后的“电施表格”出现细节不清晰不能修改具体数值等问题。
以上就是今天和大家讨论的CAD转Excel，图纸数据导入进表格的具体演示操作。
使用迅捷CAD编辑器演示对于我们日常CAD制图工作很有帮助。
批量导出CAD点坐标至Excel
批量导出CAD 点坐标至Excel
在使用CAD 作图过程中,经常会遇到将图纸中的点坐标标记到Excel 中,以便校对及施工,网络上也出现了各种各样的方法,各有优缺点.本人根据自己摸索找出一种简单、快捷的方法，具体操作详述如下。
操作步骤：
1、使用多段线命令（pline ），将要导出点按顺序连接，注意一定要按顺序；
2、将各点应用多段线连接完成后，输入list 命令查询这条多段线，CAD 窗口会自动弹出文本窗口；
3、仔细看弹出的文本窗口，会发现文本窗口中显示“于端点 X=… Y=… Z=…”即为选中点的坐标值，这些坐标值的排列顺序与上文1中多段线连接点的顺序一致；
4、将“于端点 X=… Y=… Z=…”这些坐标值全部选中，复制粘贴到Excel 中；
5、在Excel 中使用文本导入向导可将X 、Y 、Z 及无用字段分隔开，从而便于选择及下一步操作。
步骤图示如下：
图中1至8点为将要导出坐标值的点 1
238
7
4
65
使用多段线命令（pline），将1至8点按顺序连接，图中黄线
将各点应用多段线连接完成后，输入list命令查询这条多段线（黄线），CAD 窗口会自动弹出文本窗口；
窗口中“于端点 X=… Y=… Z=…”即为选中点的坐标值，这些坐标值的排列顺序与上文1中多段线连接点的顺序一致；
将“于端点 X=… Y=… Z=…”这些坐标值全部选中，复制粘贴到Excel中
在Excel中点击文本导入向导
选择固定宽度，点击下一步
将X、Y、Z及无用字段分隔开，点击下一步、完成。
Syn编制。
cad点取桩位坐标并自动汇总至表格(更新
;;功能：桥梁设计点取墩台坐标，用法：将此文件内容全部粘贴到txt文档，重命名为lsp文件，拖放到cad（即加载），命令dzb，按命令行操作即可(defun c:dzb(/ )(setvar "cmdecho" 0)(setvar "blipmode" 0)(setq os (getvar "osmode"))(setq dim (getvar "dimzin"))(setvar "osmode" 0)(setvar "dimzin" 0)(chk_style)(setq i_sc (getvar "DIMSCALE"))(if (setq pier (getreal "\n输入起始墩台编号<0>:")) () (setq pier 0))(setq ptb0 (getpoint "\n指定表格右上角点："))(u_doubli)(d_sum)(setq i 0 ii 0)(setvar "osmode" os)(setq ikey "Yes")(while (= ikey "Yes")(if(setq pt0 (getpoint (strcat "\n点取第" (rtos (+ pier ii) 2 0) "号墩台>>>" (rtos (+ 1 i) 2 0) "号点或结束[ENTER]：")))(progn(d_sumsing)(setq i (1+ i)))(progn(command "_.pline" ptb1 "w" (* 0.35 i_sc) (* 0.35 i_sc) (polar ptb1 0 (* 60.0 i_sc)) "") (setvar "osmode" 0)(command "_.text" "j" "m" (polar (polar ptb1 0 (* 7.5 i_sc)) (/ pi 2) (* i 0.5 6.0 i_sc)) (* 3.0 i_sc) "0" (strcat (rtos (+ pier ii) 2 0) "号"))(setq i 0)(setq ii (1+ ii))(initget "Yes No")(if (setq ikey (getkword "\n本墩号点取结束，是否继续？Yes/No<Y>：")) () (setq ikey "Yes")) )))(setvar "osmode" os)(setvar "dimzin" dim)(prin1));;检查字体样式及图层(defun chk_style(/ chksty chklay);检查图层(setq chksty(tblsearch "style" "twyzy"))(if (null chksty)(progn(command "_style" "he_z" "fsdb" "0" "0.7" "0" "n" "n")))(setq chklay(tblsearch "layer" "文本"))(if (null chklay)(command "_layer" "m" "文本" "c" "3" "文本" "lw" "0.18" "文本" "") )(setvar "clayer" "文本")(setvar "textstyle" "he_z")(prin1));;表头(defun d_sum()(setq ptb1 (polar ptb0 (/ pi -2) (* 8.0 i_sc)))(setq ptb2 (polar (polar ptb0 (/ pi -2) (* 4.0 i_sc)) 0 (* 7.5 i_sc)))(command "_.text" "j" "m" ptb2 (* 3.5 i_sc) 0 "墩台编号")(command "_.text" "j" "m" (polar ptb2 0 (* 15.0 i_sc)) (* 3.5 i_sc) 0 "点号")(command "_.text" "j" "m" (polar ptb2 0 (* 30.0 i_sc)) (* 3.5 i_sc) 0 "坐标（N）") (command "_.text" "j" "m" (polar ptb2 0 (* 45.0 i_sc)) (* 3.5 i_sc) 0 "坐标（E）")(command "_.pline" ptb0 "w" (* 0.35 i_sc) (* 0.35 i_sc) ptb1 "")(command "_.pline" ptb0 "w" (* 0.35 i_sc) (* 0.35 i_sc) (polar ptb0 0 (* 60.0 i_sc)) "") (command "_.pline" ptb1 "w" (* 0.18 i_sc) (* 0.18 i_sc) (polar ptb1 0 (* 15.0 i_sc)) "")(command "_.pline" (polar ptb0 0 (* 60.0 i_sc)) "w" (* 0.35 i_sc) (* 0.35 i_sc) (polar ptb1 0 (* 60.0 i_sc)) "")(command "_.pline" (polar ptb0 0 (* 15.0 i_sc)) "w" (* 0.18 i_sc) (* 0.18 i_sc) (polar ptb1 0 (* 15.0 i_sc)) "")(command "_.pline" (polar ptb0 0 (* 30.0 i_sc)) "w" (* 0.18 i_sc) (* 0.18 i_sc) (polar ptb1 0 (* 30.0 i_sc)) "")(command "_.pline" (polar ptb0 0 (* 45.0 i_sc)) "w" (* 0.18 i_sc) (* 0.18 i_sc) (polar ptb1 0 (* 45.0 i_sc)) ""));;写内容(defun d_sumsing()(setvar "osmode" 0)(setq zb_n (cadr pt0)zb_e (car pt0))(command "_.text" "j" "m" (polar (polar ptb1 (/ pi -2) (* 3.0 i_sc)) 0 (* 22.5 i_sc)) (* 3.0 i_sc) "0" (strcat (rtos (+ 1 i) 2 0) "#" ))(command "_.text" "j" "m" (polar (polar ptb1 (/ pi -2) (* 3.0 i_sc)) 0 (* 37.5 i_sc)) (* 3.0 i_sc) "0" (rtos zb_n 2 3))(command "_.text" "j" "m" (polar (polar ptb1 (/ pi -2) (* 3.0 i_sc)) 0 (* 52.5 i_sc)) (* 3.0 i_sc) "0" (rtos zb_e 2 3))(command "_.pline" ptb1 "w" (* 0.35 i_sc) (* 0.35 i_sc) (polar ptb1 (/ pi -2) (* 6.0 i_sc)) "") (command "_.pline" (polar ptb1 0 (* 60.0 i_sc)) "w" (* 0.35 i_sc) (* 0.35 i_sc) (polar (polar ptb1 (/ pi -2) (* 6.0 i_sc)) 0 (* 60.0 i_sc)) "")(command "_.pline" (polar ptb1 0 (* 15.0 i_sc)) "w" (* 0.18 i_sc) (* 0.18 i_sc) (polar ptb1 0 (* 60.0 i_sc)) "")(command "_.pline" (polar ptb1 0 (* 15.0 i_sc)) "w" (* 0.18 i_sc) (* 0.18 i_sc) (polar (polar ptb1 (/ pi -2) (* 6.0 i_sc)) 0 (* 15.0 i_sc)) "")(command "_.pline" (polar ptb1 0 (* 30.0 i_sc)) "w" (* 0.18 i_sc) (* 0.18 i_sc) (polar (polar ptb1 (/ pi -2) (* 6.0 i_sc)) 0 (* 30.0 i_sc)) "")(command "_.pline" (polar ptb1 0 (* 45.0 i_sc)) "w" (* 0.18 i_sc) (* 0.18 i_sc) (polar (polar ptb1 (/ pi -2) (* 6.0 i_sc)) 0 (* 45.0 i_sc)) "")(setq ptb1 (polar ptb1 (/ pi -2) (* 6.0 i_sc)))(setvar "osmode" os));;双下划线子程序(defun u_doubli(/ ss ssdata box pt11 pt22 )(setvar "clayer" "文本")(command "_.text" "j" "m" (polar (polar ptb0 (/ pi 2) (* 10.5 i_sc)) 0 (* 30.0 i_sc)) (* 5.5 i_sc) "0" "全桥桩位坐标表")(setq ss (entlast))(setq ssdata (entget ss))(command "ucs" "e" ss)(setq box (textbox ssdata))(setq pt11 (car box))(setq pt22 (list (car (cadr box)) (cadr pt11)))(setq pt11 (polar pt11 pi (* 1.4 i_sc)) pt22 (polar pt22 0 (* 1.4 i_sc)))(setq pt11 (polar pt11 (* 1.5 pi) (* 1.4 i_sc)) pt22 (polar pt22 (* 1.5 pi) (* 1.4 i_sc)));;偏1.4mm(command "pline" pt11 "w" (* 0.35 i_sc) "" pt22 "")(setq pt11 (polar pt11 (* 1.5 pi) (* 0.8 i_sc)) pt22 (polar pt22 (* 1.5 pi) (* 0.8 i_sc)));;偏0.8mm(command "pline" pt11 "w" (* 0.15 i_sc) "" pt22 "")(command "ucs" "w"))(princ "\n---点坐标-命令dzb--hez87") (prin1)。
如何在CAD中提取各点的坐标？正确且快速提取CAD各点坐标的方法！
如何在CAD中提取各点的坐标？正确且快速提取CAD各点坐
标的方法！
工作中，有时候需要提取CAD中各点的坐标，如果是手动一个一个提取的话，效率太慢了，很有可能会误事。
那么有没有什么方法可以快速提取CAD中各点的坐标呢？
方法是有的，这里就有两种，感兴趣的朋友就一起来看看吧。
第一种方法：利用'数据提取'来提取坐标
第一种方法就是利用“数据提取”来提取坐标了。
这种方法会比较复杂，使用这种方法进行提取，需要注意的是：该文件是已经保存好的了，并且里面所有的线都要在同一个图层中。
首先，直接点击'工具栏'，选择'数据提取'。
选择'数据提取'后，勾选'创建新数据提取'，点击'下一步'，填好文件存储的位置和名称。
接下来，勾选'数据源'中的'图形/图纸集'，再点击'下一步'，进行加载，加载成功后，你就可以看见各图层具体的数据了。
这一步完成之后，便可以选择要提取的坐标了。
提取成功后，便可进行输出了，根据自己的需要勾选好输出选项即可。
第二种方法：利用'list'命令来提取坐标
除了上面这种方法，还有另外一种更为简单的方法。
这种方法需要用到'list'命令。
小编个人觉得这种方法比较方便。
先选择好要提取的坐标线段。
选好之后，在命令栏输入'list'命令，并点击'确定'即可。
接下来你就可以看到已经提取好的坐标了。
cad怎么提取坐标标注到excel
cad怎么提取坐标标注到excel
CAD里面的坐标数据是可以跟EXCEL互相转换的，那么大家知道cad怎么提取坐标标注到excel吗?下面是店铺整理的cad怎么提取坐标标注到excel的方法，希望能给大家解答。
cad提取坐标标注到excel的方法
第一步：打开CAD。
在CAD命令行输入"Li"。
”选择对象“，点选需要提取坐标的多段线。
回车。
第二步：将CAD文本框中的数据复制到Excel中。
选中文本框中的有效数据”Ctrl+C“,在打开的Excel中”Ctrl+V“。
第三步：用Excel”替换“命令删除不必要文字和空格。
选中文本所在单元格。
点击”开始“右侧的“替换”(或者”编辑“——”替换“)。
选中第一格X坐标前的所有部分。
复制粘贴到”查找内容“中。
“替换为”什么也不用填。
点选“全部替换(A)”。
发现此时格式还是有些别扭。
所以还要再进行几步上述操作，将如第二行一样格式文本中多余的空格删掉。
第四步：数据分列。
选中文本所在列。
选择“数据”——“分列”———“下一步”——勾选“逗号”——“下一步”——“完成”。
第五步：交换x,y坐标。
第六步：格式调整。
“Ctrl+1”或者右键单击选择“设置单元格
格式”，在里面调整格式。
（施工经验）提取cad点坐标生成表格并至excel
（施工经验）提取cad点坐标生成表格并至excel提取cad点坐标生成表格并至excelCAD坐标数据批量导出小工具(defun c:md()(setvar "cmdecho" 0)(COMMAND ".UNDO" "BE")(command "-units" "2" "3" "2" "3" "" "")(setq fp (open "d:/放样坐标值.xls" "a") s (getvar "cmdecho") n (getint "\n请输入总放样坐标点数目！"))(princ "放样坐标点" fp)(princ "\t" fp)(princ "X坐标值" fp)(princ "\t" fp)(princ "Y坐标值" fp)(princ "\n" fp)(repeat n(setq k (getstring "\n输入放样坐标点编号（如：K1）！")p (getpoint "\n选取节点！")x (strcat "X=" (rtos (nth 0 p)))y (strcat "Y=" (rtos (nth 1 p))))(princ k fp)(princ "\t" fp)(princ x fp)(princ "\t" fp)(princ y fp)(princ "\n" fp))(close fp)(setvar "cmdecho" s))(princ "\n提示：输入MD 命令来运行本程序！")(princ)1、打开记事本，粘贴以上代码，然后保存成md.lsp2、打开CAD并加载这个小程序（在命令行输入appload，选择加载md.lsp程序），将md.lsp复制在support文件夹下后可自动加载。
