苏科版初三物理电功和电热专题复习与训练

合集下载

中考物理(苏科版)《电功电能》专题复习知识点归纳及习题、参考答案

中考物理（苏科版）《电功电能》专题复习知识点归纳及习题一、知识结构归纳：实际功率和额定功率的关系:（1）当U 实=U 额时，则P 实=P 额用电器正常发光；（2）当U 实<U 额时，则P 实<P 额用电器不能正常工作；（3）当U 实>U 额时，则P 实>P 额用电器容易被烧坏；每个用电器只可能有一个P 额,但却可能有很多个P 实。

定义公式计算公式电功率电能（W ）电功（W ）电功的概念：单位：，单位符号：电流做功的实质：测量电功的仪表—电能表求消耗的电能即是求电功，两者单位一样。

1、概念：单位时间里_________________ ；单位：，单位符号:2、物理意义：3、计算公式：根据欧姆定律：__ ____的公式还可变形：___ ____、___ ____4、额定功率和实际功率5、比较灯泡的明暗是比较它的实际电功率（P ） 1、用途： 2、电能的国际单位：，单位符号： 3、常用单位：，学名：单位及换算：1度=1kW ·h=____ __J 4、电能表的铭牌标示内容：如“220V ” “10（20）A ” “50HZ ” “600revs/kW ·h ” 5、读数方法：电能表的计数器上前后两次读数之差电路中电流过大的原因：和 6、安全用电安全用电的原则：不接触，不靠近电和热：叫做电流的热效应。

在一定时，导体消耗的电功率与成正比。

二、相关习题精选：1．家庭用的电能表是测量（）A、电量B、电流C、电阻D、电能3、电褥子工作时是把能转化为能。

电动抽水机工作时是把能转化为能。

4、一个白炽灯正常工作2h,消耗了0.108 x 106J的电能，则电流做的功为J,合kW•h。

5、小于家有两盏灯，一盏是家用“220V 60W”，另一盏是车床用“36V 60W”，两盏灯都正常工作时，亮。

6、关于生活中电功率的说法，错误的是（）A、电功率等于电压、电流的乘积B、消耗电能慢的灯泡的电功率小C、单位时间内电流所做的功叫电功D、电功率是表示消耗电能多少的物理量7、1kW·h的电能可使“220V 40W”的灯正常工作_______h．若把这盏灯接入某电路中时，测得通过它的电流为0．1A，此时灯的实际功率是_______W。

第十五章电功和电热复习习题课件苏科版九年级物理下册

热量（电热）, 则有W= Q ，还可用公式：Q= UIt ，Q= U2t/R ，Q= Pt 。 4、在电阻R1、R2组成的串联电路中，在相同时间内电流通过R1、R2所产生的
热量Q1、Q2与R1、R2之间的关系是Q1∶Q2= R1∶R2 ；在电阻R1、R2
组成的并联电路中，在相同时间内电流通过R1、R2所产生的热量
A.输电导线
B.电炉丝
C.白炽灯的灯丝
D.保险丝
随堂练习
【练3】如图，电源电压保持不变.只闭合开关S1，灯泡L正常发光，再闭合开关S2，则( D ) A.电流表示数变大，灯变亮 B.电流表示数变小，灯变暗 C.小灯泡的额定功率变大 D.电路中的总功率变大
随堂练习
【练4】如图，一盏电灯接在电压不变的电源上，其功率为100W。若将这
盏电灯先接在一段很长的导线后，再接在同一电源上，已知导线上损失的
功率是9W，那么此时电灯实际消耗功率是( B )
A.91W
B.小于91W
C.大于91W
D.条件不足，无法确定
随堂练习
【练5】小灯泡额定电压为6V，额定功率估计在7～12W之间，小佳按如甲所示的电路测定灯的功率，所用电流表有0～0.6A、0～3A两个量程，电压表有 0～3V、0～15V两个量程，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图乙、丙所示，则( B ) A.小灯泡额定功率为7.5W B.在5V时小灯泡的功率为7.5W C.在1V电压下小灯泡的功率为7.5W D.在5V时小灯泡的功率为1.5W
用伏安法测小灯泡电功率实验
1.根据电能表的示数或转盘转过的圈数，求电功、电功率 2.由电功率公式结合串并联电路知识，计算和判断实际功率和额定功率的大小。 3.能正确分析电路变化情况,提高综合解题能力。 4.联系日常生活中的家用电器进行电功率和电热的综合计算。

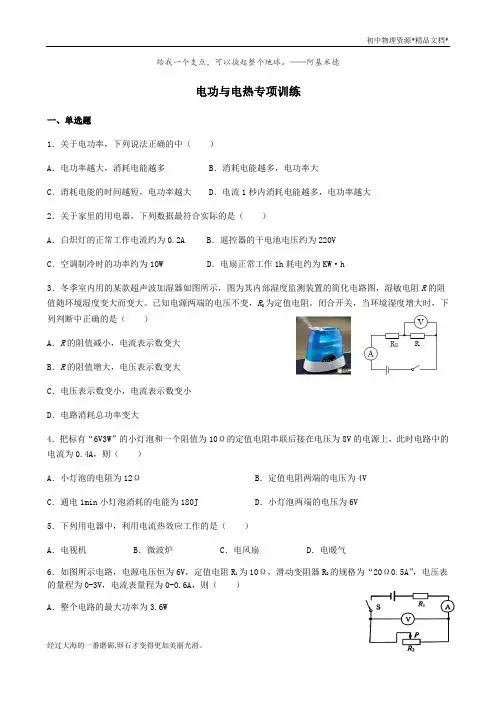

苏科版九年级物理第十五章电功和电热专项提优训练

给我一个支点，可以撬起整个地球。

——阿基米德电功与电热专项训练一、单选题1．关于电功率，下列说法正确的中（）A．电功率越大，消耗电能越多 B．消耗电能越多，电功率大C．消耗电能的时间越短，电功率越大 D．电流1秒内消耗电能越多，电功率越大2．关于家里的用电器，下列数据最符合实际的是（）A．白炽灯的正常工作电流约为0.2A B．遥控器的干电池电压约为220VC．空调制冷时的功率约为10W D．电扇正常工作1h耗电约为KW·h3．冬季室内用的某款超声波加湿器如图所示，图为其内部湿度监测装置的简化电路图，湿敏电阻R的阻值随环境湿度变大而变大。

已知电源两端的电压不变，R0为定值电阻。

闭合开关，当环境湿度增大时，下列判断中正确的是（）A．R的阻值减小，电流表示数变大B．R的阻值增大，电压表示数变大C．电压表示数变小，电流表示数变小D．电路消耗总功率变大4．把标有“6V3W”的小灯泡和一个阻值为10Ω的定值电阻串联后接在电压为8V的电源上，此时电路中的电流为0.4A，则（）A．小灯泡的电阻为12Ω B．定值电阻两端的电压为4VC．通电1min小灯泡消耗的电能为180J D．小灯泡两端的电压为6V5．下列用电器中，利用电流热效应工作的是（）A．电视机B．微波炉C．电风扇D．电暖气6．如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω0.5A”，电压表的量程为0-3V，电流表量程为0-0.6A，则（）A．整个电路的最大功率为3.6WB．为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是2-10ΩC．当变阻器R2的滑片P向向左移动时，电压表的示数变小D．当变阻器R2接入电路中的阻值是8Ω时，通电1.5min电阻R1产生的热量是80J7．日光灯、电风扇、电热杯上都标有“220V 40W”字样，让他们都正常工作相同的时间，电流产生热量最多的是（）A．电风扇B．日光灯C．电热杯D．一样多8．张云家购买了一只“热得快”，使用时发明其电源线特别热，甚至能闻到橡胶焦味，因此张云决定用他学过的物理知识向消费者协会投诉，他提出的投诉应该是（）A．电源线太细B．电源线太粗C．电源线太短D．电源电压太高9．一台电动机正常工作时线圈两端的电压为380 V，线圈电阻为2Ω，线圈中电流为10 A。

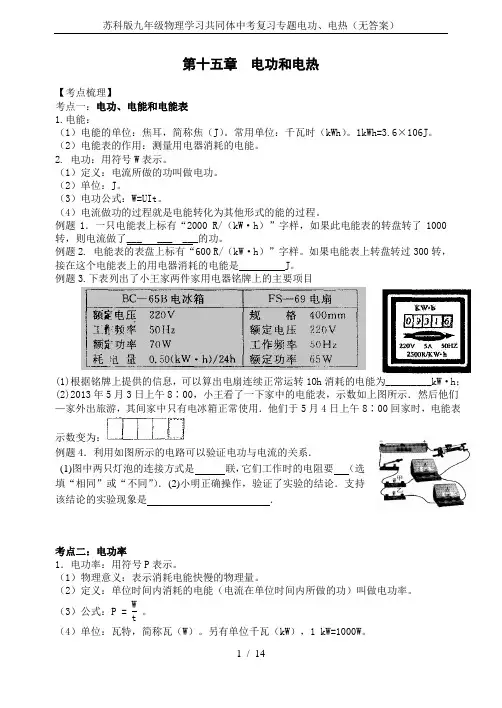

苏科版九年级物理学习共同体中考复习专题电功、电热(无答案)

第十五章电功和电热【考点梳理】考点一：电功、电能和电能表1.电能：（1）电能的单位：焦耳，简称焦（J ）。

常用单位：千瓦时（kWh ）。

1kWh=3.6×106J 。

（2）电能表的作用：测量用电器消耗的电能。

2. 电功：用符号W 表示。

（1）定义：电流所做的功叫做电功。

（2）单位：J 。

（3）电功公式：W=UIt 。

（4）电流做功的过程就是电能转化为其他形式的能的过程。

例题1．一只电能表上标有“2000 R/（kW ·h ）”字样，如果此电能表的转盘转了1000转，则电流做了___ ___ ___的功。

例题2. 电能表的表盘上标有“600 R/（kW ·h ）”字样。

如果电能表上转盘转过300转，接在这个电能表上的用电器消耗的电能是 J 。

例题3.下表列出了小王家两件家用电器铭牌上的主要项目(1)根据铭牌上提供的信息，可以算出电扇连续正常运转1Oh 消耗的电能为_________kW ·h ；(2)2013年5月3日上午8∶00，小王看了一下家中的电能表，示数如上图所示．然后他们—家外出旅游，其间家中只有电冰箱正常使用．他们于5月4日上午8∶00回家时，电能表示数变为：例题4．利用如图所示的电路可以验证电功与电流的关系．(1)图中两只灯泡的连接方式是联，它们工作时的电阻要（选填“相同”或“不同”）．(2)小明正确操作，验证了实验的结论．支持该结论的实验现象是．考点二：电功率1．电功率：用符号P 表示。

（1）物理意义：表示消耗电能快慢的物理量。

（2）定义：单位时间内消耗的电能（电流在单位时间内所做的功）叫做电功率。

（3）公式：P = W t。

（4）单位：瓦特，简称瓦（W ）。

另有单位千瓦（kW ），1 kW=1000W 。

（5）电功率和电流、电压的关系：P =UI 。

(6) 对于纯电阻电路：已知：I 、U ，求：R=_________ P=_________已知：R 、U ，求：I=_________ P=_________已知：I 、R ，求：U=_________ P=_________已知：P 、U ，求：I=_________ R=___________已知：P 、I ，求：U=_________ R=___________已知：P 、R ，求：I=_________ U=___________小结：对于同一电阻，已知其中两个量就可以求出余下的两个。

苏科片九年级下册第十五章电功和电热综合复习

九年级物理提升试卷2012.11第一环节：基础回顾：一、所做的功叫电功，用字母表示，电流做功的过程，就是能转变为能的过程（内能、光能、机械能）。

计算电功的公式：W ＝＝＝＝＝，电功的国际单位：，1焦＝，生活中还常用“ ”（）做电功的单位，1KW.h= J 。

测量电功的仪表是表，可测量用电器消耗的电能。

二、电功率：电流在单位时间内做的功叫，它是描述电流做功的物理量。

电功率的计算公式：P ＝＝＝＝，电功率的国际单位是：，用符号表示。

由P ＝W/t 得计算电功的另一公式W ＝P·t ，若P＝1KW ，t ＝1h ，则W ＝。

三、测定灯泡的功率实验，其实验原理可用公式表示为：。

其实验电路图画在右题框中。

四、用电器正常工作时的电压叫，用电器在额定电压下的功率叫。

用电器工作时实际加的电压叫，用电器在实际电压下的功率叫，每个用电器的额定功率只有个，而实际功率有个，电压不同，实际功率就，实际值和额定值的关系为：（1）U 实 U 额时、P 实 P 额，用电器处于正常工作状态；（2）U 实 U 额时、P 实 P 额，用电器不能正常工作；（3）U 实 U 额时、P 实 P 额，用电器寿命减短，且容易烧坏。

五、焦耳定律：电流通过导体产生的热量，跟成正比，跟导体的成正比，跟通电成正比，这个规律叫做，数学表达式为：Q ＝，电流通过导体做功，若电能全部转化为内能则：Q W＝＝＝＝。

串联电路中I 一定，R 越大单位时间内产生的热量越。

并联电路中，U一定，R 越小，I 越大（I 是平方倍增大）单位时间内产生的热量越。

六、电热：电热器是利用 ____________ 来加热的设备，如电炉、电烙铁、电熨斗、电饭锅、电烤箱。

电热器的主要组成部分是。

发热体是由电阻率大、耐氧化、熔点高的电阻丝绕在绝缘材料上做成的。

七、家庭电路连接方法：各盏灯、用电器、插座之间为联关系；开关与灯是联。

苏科版初中物理第十五章《电功和电热》复习

四、观察三线插头与三线插座
左零右火中接地：
接地
接零线
接火线
六、火线和零线
火线
220 V 220 V 0V 大地零线
如何辨别火线和零线？
用试电笔！
试电笔
动画演示：测电笔的结构
1．试电笔（1）作用：辨别火线和零线。（2）构造：电阻弹簧氖管
笔尾金属体
笔尖金属体
动画演示：测电笔的使用
手一定要接触电笔尾部的金属电极，绝不允许接触笔尖金属。
测量方法：电能表上的计数器上先后两次读数之差，即电流在这段时间内做的功。二、电功率(P) 1、概念：电流在单位时间内所做的功叫电功率；电功率的大小等于电流和电压的乘积。 2、计算公式：定义式：P=W/t; P=UI
导出公式：P=I2R:
P=U2/R
3、单位：国际单位：瓦特(简称瓦)；符号：W 常用单位：千瓦(kW)，且有1 kW =1000 W 4、物理意义：电功率是表示电流做功快慢的物理量 5、额定功率和实际功率： ①定义：用电器在额定电压下的功率叫额定功率；用电器在实际电压下的功率叫实际功率。 ②额定功率和实际功率的关系：当U实>U额时： P实>P额；当U实=U额时： P实=P额；当U实<U额时： P实<P额；
三、活动：测量小灯泡的功率 1、实验原理：根据公式P=UI可知，为了测量小灯泡的电功率，应该测量的物理量是 U 和 I 。 2、设计实验：电路图
3、结论： I额。（1）小灯泡的额定功率为 U额· （2）通过比较小灯泡实际电压与额定电压的大小关系比较额定功率与实际功率的大小关系。当U实>U额时，P实 > P额；当U实=U额时，P实 = P额；当U实<U额时，P实 < P额；

苏科版九年级下册物理练习：第十五章电功和电热章末复习同步练习

章末复习(一)一、电功、电功率、电热1.电功(1)定义:电流所做的功.电流做了多少功,电路中就.(2)公式:W=.(3)国际单位:焦耳,简称,用符号表示;常用单位:千瓦时,用符号表示.1 kW·h=J.(4)测量电路消耗电能多少的仪表是表.2.电功率(1)意义:电功率是描述的物理量,电功率越大,电流做功.(2)定义:电功与的比值.(3)公式:电功率的定义式是,结合电功公式W=UIt可得P=.(4)单位:基本单位是,常用单位还有、等.3.电热(1)电流的热效应:导体中有电流通过时会发热,将电能转化为,这种现象称为电流的热效应.(2)电热器:主要利用工作的装置.(3)焦耳定律:电流通过导体产生的热量与成正比,与导体的成正比,与成正比.这个规律叫作焦耳定律,用公式表示为;热量的单位是.二、家庭电路与安全用电1.家庭电路的组成:家庭电路主要由进入家庭的、、、熔断器、开关、插座、用电器等组成.2.测电笔:用来辨别.用手接触笔尾部的金属电极,笔尖金属电极接触电线.当笔尖金属电极接触到火线时,有微弱电流流过测电笔,氖管.当笔尖金属电极接触到零线时,氖管.3.开关与灯泡:开关与它所控制的灯泡联后作为一条支路联在家庭电路中,其中开关端接线,灯泡端接线.螺口灯泡的螺旋套接线.4.插座与插头:两线插座和三线插座的左孔与家庭电路中相连,插座的右孔与家庭电路中相连,三线插座的中孔与相连.当把三线插头接入三线插座中时,给用电器供电的同时,也将用电器的与大地连接起来,即使外壳带电,电流也会从接地线流入大地,人体接触外壳就没有危险了.5.熔断器与熔丝:熔丝是由铅锑合金制成的,铅锑合金的电阻率较大,熔点较.熔丝的工作原理是.选择熔丝的依据是保证熔丝的额定电流家庭电路最大的正常工作电流.6.家庭电路中电流过大的原因是和.7.触电:指一定强度的电流通过人体所引起的伤害事故.低压触电可分为和;高压触电分为高压电弧触电和跨步电压触电.8.安全用电原则:不接触,不靠近.一、三个关系电功与电功率W=Pt,电功的多少与电功率、通电时间两个因素有关P=,不能仅凭电功率的大小推断电功的多少或通电时间长短,也不能仅凭电功多少或通电时间长短推断电功率的大小额定功率与实际功率当U实<U额时,P实P额;当U实=U额时,P实P额;当U实>U额时,P实P额当用电器的电阻R一定时,=2电功与电热纯电阻电路:电热等于电功,Q=W=Pt.如电热器非纯电阻电路:电热小于电功,Q<W.如二、八个常用公式物理量公式电功W=UIt;W=Pt电热Q=I2Rt;纯电阻电路有Q=W=Pt电功率P=;P=UI;纯电阻电路有P=、P=I2R 三、电功的测量——电能表读数示数窗口中,最后一位数字为小数位;读数的单位为参数某电能表的技术参数中,“220 V”表示电能表适用的为220 V,“10 A”表示为10 A,“(40) A”表示电能表能满足测量准确要求,且能长期正常运行的为40 A,“600 r/(kW·h)”表示电路中每消耗1 kW·h电能,电能表的转盘可直接测量;可和配合,根据公式P=测量间接测量家用电器的命题点1电能表图F-1-1电能表是测量的仪表,如图F-1-1所示为小明家的电能表,此时电能表的示数为k W·h,小明家的家庭电路同时工作的用电器总功率不得超过W.小明在某时段观察到该电能表指示灯匀速闪烁,且用他爸爸的手机计时,测得闪烁320次,用时100 s,则该段时间内小明家用电器消耗的电能为kW·h,合J,家用电器总功率为W.命题点2节能灯图F-1-2产品型号×××额定电压220 V额定功率11 W图F-1-2是LED节能灯,LED灯与普通白炽灯相比具有低能耗、高亮度的优点.上表为一种LED灯的相关数据,则这种LED灯正常工作时的电流是A,它正常工作100 h消耗的电能是kW·h.与白炽灯相比,在达到相同亮度的条件下,假设这种LED灯可以节约89%的电能,则这种LED灯与功率为W的白炽灯亮度相当.通过计算可知,灯泡亮度除了与灯泡的实际功率有关外,还与有关.命题点3调温电路图F-1-3如图F-1-3所示是某型号的电饭锅的简化电路图,温控开关S可根据需求切换高温烧煮和焖饭、保温两种状态,R0、R都是发热电阻,开关S置于挡时,电饭锅进入焖饭、保温状态.实验一测量小灯泡的功率(1)实验目的:测量一只额定电压为3.0 V小灯泡的额定功率和其在不同电压下的功率.(2)实验原理:P=.(3)实验器材:电源、开关、导线、电流表、电压表、、小灯泡(额定电压3.0 V).(4)实验电路图:如图F-1-4所示.图F-1-4(5)实验步骤①按电路图连接实物电路.②闭合开关,移动变阻器的滑片使小灯泡两端的电压分别为额定电压、低于额定电压、略高于额定电压,记录电压值、,同时观察.③分析实验数据,结合灯泡亮度情况得出实验结论.(6)实验结论:当U实>U额时,P实P额;当U实=U额时,P实P额;当U实<U额时,P实P额.(均选填“>”“=”或“<”)(7)交流与评估:灯泡的亮度取决于它的.额定功率大的灯泡实际功率大,亮度(后两空均选填“一定”或“不一定”)更亮.实验二探究影响电流热效应的因素(1)实验器材:电源、导线、开关、滑动变阻器、电流表、阻值不等的电阻丝两个(R甲<R乙)、完全相同的圆底烧瓶和各两个、煤油、秒表、天平.(2)实验方法:控制变量法和转换法.(3)实验过程:按如图F-1-5所示的实物图连接电路.图F-1-5探究一:保持I、t一定,探究Q与R的关系闭合开关,适当调节滑动变阻器,通电一段时间,观察甲瓶和乙瓶中煤油温度的变化.实验现象是乙瓶中煤油温度变化更大.探究二:保持R、t一定,探究Q与I的关系闭合开关,调节滑动变阻器的滑片,改变电路中的电流,观察在相等时间内,不同电流下,甲瓶或乙瓶中煤油的温度变化.发现电流越大时,同一瓶中煤油温度变化越大.探究三:保持I、R一定,探究Q与t的关系闭合开关,保持通过电阻丝的电流不变,延长通电时间,观察甲瓶或乙瓶中煤油温度变化.实验现象是通电时间越长,同一瓶中煤油温度变化越大.(4)实验思考:本实验中是通过来比较电流热效应大小的,这是法的思想.(5)实验结论:电流通过导体时产生的热量与通过导体电流的大小、导体电阻的大小和通电的时间都有关;通过导体的电流、导体的电阻、通电的时间,电流通过导体时产生的热量越多.(6)交流与评估:本实验中,要控制两个烧瓶中的液体种类,液体的相同,且所选液体的比热容要较,这样实验现象将更加明显.▶类型一电功、电热和电功率1.[2020·泸州]小聪家的电能表如图F-1-6所示,由此可知,小聪家允许接入电路的最大功率为kW.小聪家有一个规格为“220 V1000 W”的用电器,可能是(选填“台灯”“电饭锅”或“电视机”).当电路中只有这一个用电器接入时,其正常工作10 min,电能表的转盘转了圈.图F-1-62.[2020·苏州]在如图F-1-7甲所示的电路中,电源电压保持不变,R1为定值电阻,闭合开关S,将滑动变阻器R2的滑片P 从最左端移到最右端,两电压表示数随电流表示数变化的完整图线如图乙所示.则下列说法中正确的是()图F-1-7A.电压表V1对应的是图线②B.电压满足U c=U a+U a'C.R2的最大阻值小于R1的阻值D.电路的最大总功率为2U b I b3.[2020·泰州]如图F-1-8甲所示电路,电源电压恒为6 V,滑动变阻器R的规格为“25 Ω 1 A”,电流表量程选择“0~0.6 A”,电压表量程选择“0~3 V”,小灯泡上标有“4.5 V0.3 A”字样,其I-U图像如图乙所示,闭合开关S,为保证电路安全,在移动滑片P的过程中,下列选项中正确的是()图F-1-8A.电路的最大功率是3.6 WB.小灯泡的最小功率是0.75 WC.电流表的最小示数是0.15 AD.电流表的最大示数是0. 4 A4.[2020·淮安]如图F-1-9所示为某养生壶的电路原理图,其中R1和R2都是发热电阻.该壶有“加热”和“保温”两种工作状态.该壶铭牌上提供的部分信息如下表所示:图F-1-9(1)该壶允许装入水的最大质量是多少千克?(ρ水=1.0×103 kg/m3)(2)S1、S2闭合后,该壶在额定电压下工作时的发热功率是多少瓦?结合表格数据判断此时电路处于哪一种工作状态?(3)R2的阻值是多少欧?(4)用该壶加热2 L的水,温度由50 ℃升高到100 ℃,水需要吸收多少焦热量?该壶消耗电能的80%被水吸收,该过程需要消耗多少焦电能?[c水=4.2×103 J/(kg·℃)]养生壶容量 2 L额定电压220 V保温功率200 W加热功率R1阻值44 Ω▶类型二电功率的测量、电热实验5.[2020·北京]某同学想探究电流通过导体产生的热量与电流、电阻、通电时间是否有关.他连接了如图F-1-10所示的电路进行实验,其中两个完全相同的烧瓶内分别装有质量和初温都相同的煤油,以及阻值为R1和R2的电阻丝(R1<R2).图F-1-10(1)该实验探究的问题是电流通过导体产生的热量与是否有关.(2)该实验中,电流通过导体产生热量的多少用来反映.6.[2020·铁岭]为测量额定电流为0.5 A的小灯泡L1的额定功率,小霞选用了一只电压表,一个标有“6 V 3 W”字样的小灯泡L2,设计了如图F-1-11甲所示的实验电路,其中电源电压恒为12 V,请完成下面的实验步骤:图F-1-11(1)如图甲所示,图中a、b处虚线框内,分别为电压表或开关S2,则在a框内应是.(2)正确选择元件并连接电路后,闭合开关S、S1,断开开关S2,调节滑动变阻器滑片,使电压表示数为V,此时小灯泡L1正常发光.(3)再闭合开关S、S2,断开S1,保持滑动变阻器滑片的位置不变,读出电压表示数如图乙所示,为V.(4)则小灯泡L1的额定功率为W.▶类型三家庭电路与安全用电7.[2020·宁夏改编]关于家庭安全用电,下列说法中正确的是()A.空气开关“跳闸”的原因,一定是发生了短路B.空气开关“跳闸”后,可立即合上C.使用测电笔辨别零线和火线时,手不能接触笔尾金属体D.发现有人触电时,应立即切断电源8.[2020·湖州]小明家里的一盏电灯不能发光了,换上新的电灯,还是不能发光.于是小明拿来测电笔,闭合开关后,分别在图F-1-12中a、b、c、d四个位置进行测量,测电笔均能发光.则电路故障是()图F-1-12A.a点与火线之间断路B.a点与b点之间断路C.c点与d点之间断路D.d点与零线之间断路9.[2020·广东]如图F-1-13所示,将电灯、开关和插座接入家庭电路中,接线正确的是()图F-1-13答案详解详析【核心要点突破】一、1.(1)消耗了多少电能(2)UIt(3)焦J kW·h3.6×106(4)电能2.(1)电流做功快慢越快(2)做功时间(3)P=UI(4)瓦特(W)千瓦(kW)毫瓦(mW)3.(1)内能(2)电流热效应(3)电流的平方电阻通电的时间Q=I2Rt焦(J)二、1.进户线(电源线)电能表总开关2.火线和零线发光不发光3.串并火零零4.零线火线地线金属外壳5.低电流的热效应等于或稍大于6.短路超负荷运行7.单线触电双线触电8.低压带电体高压带电体【教材知识纵横】一、<=>电动机三、kW·h额定电压基本电流最大电流值转动600圈电路消耗的电能秒表电功率【教材图片解读】命题点1电路消耗电能多少6286.288000.13.6×1053600命题点20.051.1100电能转化为光能的效率命题点3 2【重点实验再现】实验一(2)UI(3)滑动变阻器(5)②电流值小灯泡的亮度(6)>=<(7)实际功率不一定不一定实验二(1)温度计(4)煤油的温度变化大小转换(5)越大越大越长(6)相同质量和初温小【中考真题链接】1.11电饭锅5002.B3.B4.(1)由表格数据可知,该壶允许装入水的最大体积:V=2 L=2 dm3=2×10-3m3,该壶允许装入水的最大质量:m=ρ水V=1.0×103 kg/m3×2×10-3 m3=2 kg.(2)由电路图可知,S1、S2闭合后,电路为R1的简单电路,由表格数据可知,R1=44 Ω,该壶在额定电压下工作时的发热功率:P1===1100 W,由1100 W>200 W可知,电路处于加热状态.(3)由电路图可知,当S1闭合、S2断开时,R1与R2串联,养生壶处于保温状态,此时电路中的总电阻:R===242 Ω,因串联电路中总电阻等于各分电阻之和,所以,R2的阻值:R2=R-R1=242 Ω-44 Ω=198 Ω.(4)用该壶加热2 L的水,温度由50 ℃升高到100 ℃,水需要吸收的热量:Q吸=c水m(t-t0)=4.2×103 J/(kg·℃)×2 kg×(100 ℃-50 ℃)=4.2×105 J,由η=×100%可得,该过程需要消耗的电能:W===5.25×105 J.5.(1)电阻(2)温度计示数的变化量6.(1)电压表(2)6(3)4(4)27.D8.D9.D。

苏科版九年级物理电功和电热复习专题(附答案)

苏科版九年级物理电功和电热复习专题（附答案）一、单选题1.关于电功率，下列说法正确的中（）A. 电功率越大，消耗电能越多B. 消耗电能越多，电功率大C. 消耗电能的时间越短，电功率越大D. 电流1秒内消耗电能越多，电功率越大2.一个标有“220V440W”的电热器，当通过它的电流为1.5A时，它的实际功率（）A. 小于额定功率B. 等于额定功率C. 大于额定功率D. 无法判断3.如图所示用电器的功率约为1000W的是（）A. 液晶电视机B. 手电筒C. 家用空调D. 电子表4.电阻R1>R2，若下列四种接法均接在同一电源，相同时间内电流做的总功最大的是（）A. B.C. D.5.将规格都是“220V180W”的一台电冰箱、一台电脑和一床电热毯，分别接入家庭电路中。

如果它们正常工作，在相同的时间内（）A. 电冰箱消耗的电能最多B. 电脑消耗的电能最多C. 电热毯消耗的电能最多D. 三者消耗相同的电能二、填空题6.一只电阻为1000Ω的电热壶装满水后接在220V的电源上，若通电10min将水烧开，则电流做功________J，若将该电热壶接在110V的电源上则在相同时间内消耗的电能是________J。

7.如图太阳能充电宝上表面贴有太阳能板，可利用太阳能为内部锂电池充电某款太阳能充电宝内锂电池容量为0.1kW⋅h。

合________ J；在充足阳光下太阳能板产生5V电压，0.25A电流为锂电池充电，充电效率为80%，将锂电池从无电状态下充满，若每天充足太阳光照10小时，需要________天才能将锂电池充满。

8.甲、乙两只白炽灯的铭牌如图所示，若将两灯串联接入申压为220V的电路，则较亮的是________灯；若将两灯并联接入电压为220V的电路，则较亮的是________灯。

三、实验探究题（共2题；共15分）9.如图甲、乙是“探究电流通过导体产生热量的多少跟什么因素有关”的实验装置，两个透明容器中密封着等量的空气。

中考苏科版物理第一轮复习电功和电热

第十五章：电功和电热一、知识要点（一）电能表和电功5、电能表的读数是以前后两次的示数的差值。

6、电流做功的过程中：伴随着电能向其他形式能量的转化：电流做了多少功：电路中就消耗了多少电能。

电流所做的功叫做电功。

2、对于纯电阻电路（电能全部转化为内能）而言：根据欧姆定律的公式：P=U2/R：P=I2R。

3、用电器在额定电压下正常工作的功率叫做额定功率：符号为P额。

P额=U额.I额。

4、活动15.2“测量小电灯的电功率”说明：实验原理是P=UI：实验的电路图是实验时测量的小灯泡的额定功率只有一个：就是当灯泡两端的电压达到额定电压时灯泡的电功率。

当U实<U额：P实<P额。

当U实=U额：P实=P额。

当U实>U额：P实>P额。

5、灯泡上的规格“PZ220-100”表示额定电压是220V：额定功率是100W：通过公式R=U2/P额：计算出灯丝的电阻：但是灯丝的电阻会随温的变化而变化。

（三）电热器电流的热效应（四）家庭电路与安全用电1、家庭电路是由进户线、电能表、总开关、熔断器、开关、插座、用电器组成：其中电能表是记录家庭消耗电能的仪器：总开关是控制家庭总电流的：熔断器是当电路中电流过大时自动切断短路。

2、家庭电路的火线和零线之间的电压是220V：在正常情况下：零线与大地之间的电压为零：火线与大地之间的电压是220V。

3、活动15 .4“观察三线插头与三线插座”说明：为了安全：三线插座的接线原则是“左零右火中接地”。

4、活动15.5“练习使用测电笔”说明：测电笔是用来辨别火线和零线的：使用时要将手接触笔尾的金属部分：测火线时：氖管发光：测零线时：氖管不发光。

5、安全用电主要包括设备安全和人身安全。

6、活动15.6“探究熔丝熔断的原因”说明：熔丝是用电阻率比较大、熔点较低的铅锑合金材料制成的。

导致熔丝熔断的原因有一是电路发生短路故障：二是用电器总功率过大：归纳起来就是电路中的电流过大。

线路连接处接触不良也会引起火灾。

2022年苏科版物理九下《电功与电热》同步练习附答案

苏科版九年级物理《第15章电功与电热》本章复习一、选择题1.安装在小高家中的电能表如下图，以下说法正确的选项是〔〕2.如下图的用电器中，消耗相同的电能转化为内能最多的〔〕A.电熨斗B.台式电风扇C.LED台灯D.笔记本电脑3. 两盏电灯并联接在同一电源上。

甲灯的电阻为500Ω，乙灯的电阻为1200Ω．在相同的时间内〔〕C.甲、乙两灯消耗的电能一样多4. 分别标有“110V100W〞和“220V40W〞的甲、乙两灯都正常发光，相同时间内消耗电能的关系正确的选项是〔〕A.＞B.＜C.=5. 一个直流电动机正常工作电压是3V，线圈内阻是0.1Ω，测得其正常工作时的电流为0.2A，该电动机正常工作1min消耗的电能是〔〕6. 以下关于电功和电功率的说法正确的选项是〔〕A.电流做功越多，电功率越大B.电功率越大，电流做功越快C.电流做功时间越短，电功率越大7. 以下四种常见用电设备的电功率大小描述正确的选项是〔〕8.如下图的实验，以下说法中错误的选项是〔〕9. 电流的热效应在科研、生产、生活中被广泛应用，有时会给人们带来危害，以下情况中不属于防止电热危害的是〔〕10. 将电热毯内断了的电热丝的两个断头接上，再将该电热毯接入电路中，电热丝的接头处很容易烧焦，其原因是〔〕11. 如下图电路，电源电压4.5V 保持不变，灯L 标有“2.5V 1.25W〞字样，电流表的量程为0～0.6A ，电压表的量程标有“0～3V 〞，滑动变阻器的最大阻值是20Ω．当开关S 闭合后，移动滑动变阻器的滑片P ，假设灯丝电阻不随温度变化而变化，在保证电路平安的情况下，那么以下说法正确的选项是〔〕12. 某家庭电路的局部情况如下图，以下说法正确的选项是〔〕二、填空题，这个月底的示数如下图，可知他家本月用电是_____kW•h，本月表盘的转盘转了_____圈。

14. 充电宝也叫移动电源，又叫做外置电池，它的作用就是随时随地给或数码产品提供充电功能。

苏科版初三物理《电功、电热》单元复习课件

电功、电热单元复习课件
目录
• 电功、电热基础知识回顾 • 电功、电热实验探究 • 电功、电热应用实例分析 • 电功、电热易错点解析 • 电功、电热单元测试与答案解析
01
电功、电热基础知识回顾
电功定义及计算
电功是电流所做的功，用字母W表示，单位是焦耳（J）。
当使用电器时，电功被转换成其他形式的能量，如机械能、热能等。
单位换算
在电功和电热的计算中，经常涉及到单位换算的问题。例如，电流的单位是安培，电压的单位是伏特，而电功的单位是焦耳。在进行计算时，需要确保单位的一致性，避免出现计算错误。
换算方法
掌握常用的单位换算关系，如1千瓦时（kWh）=3.6×10^6焦耳（J）， 1安培（A）=1伏特（V）/欧姆（Ω）等。
03
实例分析
通过实例题目的练习，加深对单位换算的理解和应用，提高计算的准确
性和速度。
电功、电热实验中的误差分析
误差源于测量仪器的精度、实验操作的不规范、环境因素的影响等。
误差分析方法
掌握误差分析的方法，如绝对误差、相对误差等，能够对实验结
果进行合理的评估。
减小误差的措施
通过改进实验方法和提高测量仪器的精度，可以减小实验误差，
提高实验结果的准确性。
电功、电热应用中的物理意义理解
1 2
物理意义
理解电功和电热的物理意义是解决实际问题的关键。电功表示的是电流所做的功，而电热表示的是电流产生的热量。
应用实例
通过实例分析，加深对电功和电热物理意义的理解，如电烤箱、电饭煲等电器的使用。
03
注意安全
实验过程中应避免触电，不要将电路连接错误或使用损坏的仪器。
准确测量

苏科版九年级下册物理第15章电功和电热复习一.doc

电压：220V电流规格：2.5（10）A 频率：50 Hz电能表常数。

丝虹（_戏上第12课时“电功和电热”复习（一）一、电功1. 电流做功的过程中，伴随着电能向其他的转化，电流做了多少功就消耗了多少能.2. 计算电功的公式为：W==（普遍适用公式）；由欧姆定律可推出： W==（只适用于纯电阻电路）.3. 电功的国际单位是,电功的实用单位是,也就是日常生活中所说的"度”.它们的换算关系是：lkW ・h=度=J. 二、电能表电能表是测量 _________ 的仪表.如图所示是家用电能表的铭牌，其中： ⑴“220 V”表示该电能表应接在电压为 V 的电路上；“2.5 A“表不; “10A”表不；它可以用在总功率为 W 的用电器同时工作的家庭电路上.（2） “ 1920 r / （kW ・h ）”表示电路中用电器每消耗的电能，电能表的转盘转过. 三、电热1. 电流的热效应：由于导体有,所以当有电流通过时，导体会发热，将电能转化为能.2. 焦耳定律的内容：电流通过导体时产生的热量与成正比，与导体的成正比，与成正比.其数学表达式是.在纯电阻电路中，电流做的功全部用来产生热量，即Q=W,结合欧姆定律可推出另外两个计算电热的公式是 Q=Pt==o3. 电热器是利用电流的来工作的加热设备.在电热器中，电功（大于/等于/小于）电热；在其他电路中，电功（大于/等于/小于）电热. 同步练习1. 电烙铁是电器修理中的重要工具，使用中它把电能转化为能；给手机电池充电时，主要将电能转化为能.2. 手机、数码相机等常用充电电池作为电源.如图所示是某手机电池的铭牌，观察可知，该电池的电压是 V,它充足电后储存的电能是 J.A.B.C.D . 因为煤油有比较小的比3.小丽家新安装了一个如图所示的电能表，从表盘上可知，电路中允回许接入用电器的最大总功率为w.为了证明这只电能表的|]准确性，小丽断开家中其他用电器.只让一个200 W的电热杯正常工fWWi作，她在3 min里记下转盘转了24 r.说明这只电能表的计数（偏大/准确/偏小）。

苏科版九年级物理下册第十五章电功和电热专项训练

电功和电热考点一电功与电能表1．2019·衡阳本次查看时电能表读数如图9－1所示，则下列说法正确的是()图9－1A．他家在这段时间内消耗的电能为903 kW·hB．电能表是测量电功率的仪表C．若只让一个标有“220 V1000 W”的电热水器正常工作10 min，则电能表的圆盘转了600转D．这个电能表的额定功率为2200 W2．下列单位中不是电能单位的是()A．J B．度C．kW D．kW·h3．家庭电路中，电能表可直接测量()A．电功B．电阻C．电流D．电压4．关于电能、电功，下列说法中正确的是()A．导体两端的电压越大，通电时间越短，消耗的电能就越多B．通过导体的电流越大，通电时间越长，电流做功就越快C．电流通过用电器做功的过程就是电能转化为其他形式的能的过程D．白炽灯消耗的电能一定比节能灯多考点二电功率5．某灯泡铭牌上标有“220 V40 W”的字样，下列关于这盏灯泡的说法中正确的是() A．该灯只能在220 V的电压下工作B．该灯工作时的电功率一定为40 WC．该灯正常工作时的电流为5.5 AD．该灯正常工作时的电阻为1210 Ω6．2018·内江将规格为“2.5 V0.3 A”的小灯泡L1和规格为“3.8 V0.3 A”的小灯泡L2串联，接在3 V的电源上，下列判断正确的是()A．L1的电阻大于L2的电阻B．L1的亮度比L2的亮度小C．两只灯泡都正常发光D．两只灯泡实际功率相等7．标有“220 V10 W”的一种节能灯，若每天正常工作2 h，则一个月消耗________kW·h 的电能，合________J．(一个月按30天计算)8．2018·泸州小英家6月底电能表的示数如图9－2甲所示，7月底表盘示数如图乙所示，由图可知她家7月份用电器消耗的电能为________kW·h；她家现在已经接入用电器的总功率为3600 W，则最多还可以连接________W的用电器同时工作．将铭牌已模糊的饮水机单独接在该电能表上正常工作3 min，电能表指示灯闪烁了160次，则饮水机的额定功率是________W.图9－29．如图9－3所示是电阻甲和乙的I－U图像．由图可知，电阻乙的阻值为________Ω.若将电阻甲和乙并联后接在电压为6 V的电源两端，则电路的总电阻为________Ω，电路总电功率为________W.图9－310．如图9－4所示，L是标有“6 V 1.8 W”字样的灯泡，R是定值电阻，断开开关S2，闭合开关S1和S3，灯泡正常发光，电流表的示数为0.4 A.图9－4(1)求灯泡正常发光时，1 min内灯泡消耗的电能．(2)求定值电阻R的阻值．(3)断开开关S1和S3，闭合开关S2，改变电源电压，使灯泡正常发光，求电路的总功率．考点三测量小灯泡的电功率11．2019·无锡小明和小红做“测量小灯泡的功率”实验，实验目的是测量小灯泡的额定功率和实际功率，器材有：电压恒为4.5 V的电源、额定电压为3.8 V的小灯泡、滑动变阻器(20 Ω 2 A)、电压表、电流表、开关各一个，导线若干．(1)小明连接了如图9－5甲所示的电路，准备将电压表接在小灯泡两端，电压表的指针位置如图乙所示，小红认为这样连接电压表不妥，理由是：________________________________________．图9－5(2)小明和小红讨论后，选择0～3 V的量程，将电压表接在滑动变阻器的A、B接线柱上，请你用笔画线代替导线，将电路连接完整．(3)正确连接好电路后，他们采用合理的操作方式，闭合开关，移动滑片P，读出电压表、电流表的示数，观察小灯泡的亮度变化，记录在下表中.①为达成实验目的，请将表格中的栏目补充完整：____________________．②当电压表示数为0.7 V时，电流表示数如图丙所示，则小灯泡的额定功率为________W.③实验结果表明，小灯泡的亮度与实际功率的关系是：________________________________________________________________________.④实验时，若移动滑片P至B端，则开关闭合后会出现______________________现象，导致器材可能损坏．12．2018·南京两只铭牌模糊的小灯泡L1、L2，仅能看清分别标有“0.3 A”和“0.5 A”字样．图9－6(1)图9－6甲是小明测量小灯泡L1额定功率时连接的实物图．①图中有一根导线连接错误，请在这根导线上打“×”，并在图中改正．②闭合开关前，滑动变阻器的滑片P应位于________(选填“A”或“B”)端．③闭合开关，电流表示数为0.1 A，移动滑片P，通过观察________表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡L1的额定功率为______W.(2)小华利用如图丙所示的电路测出了小灯泡L2的额定功率，请在虚线框内补上小灯泡、电压表和定值电阻R(阻值已知)这三个元件的符号，使电路完整，实验操作方便．考点四焦耳定律13．下列各用电器均标有“220 V60 W”字样，它们正常工作相同的时间，发热最多的用电器是()A．电视机B．电风扇C．电热毯D．日光灯14．如图9－7所示，在四个相同的水槽中盛有质量相等、温度相同的纯水，现将阻值为R1、R2的电阻丝(R1＜R2)分别按图中的四种方式连接放入水槽，并接入相同电源．通电相同时间后，水温最高的是()图9－715．2019·凉山州家用电风扇的电动机线圈电阻为2 Ω，正常工作时，通过的电流为2 A，通电10 min，电风扇消耗的电能为________J，线圈产生的热量为________J.16．2018·成都电热水壶上标有“220 V1800 W”字样，小明发现烧水过程中电热水壶的发热体部分很快变热，但连接的电线却不怎么热，是因为导线的电阻比发热体的电阻________．在额定电压下，烧开一壶水用时3 min 20 s，这段时间内电热水壶发热体产生的热量为________J.17.如图9－8甲和乙所示是“研究电热大小与哪些因素有关”的实验装置．通电后，若要比较电阻丝产生热量的多与少，只需比较与之相连的U形管中__________________．图甲是探究电热与__________关系的实验装置；图乙是探究电热与__________关系的实验装置．图9－818．2019·孝感家用电饭锅中自动开关一般由感温铁氧体组成，将电饭锅的自动开关S 按下，电饭锅处于加热状态，当感温铁氧体温度达到103 ℃时失去磁性，被吸铁块由弹簧弹开，使电饭锅进入保温状态．某家用电饭锅内部电路简化示意图如图9－9甲所示，某次使用该电饭锅在220 V的电压下煮饭过程中，通过的电流随时间变化的图像如图乙所示．(1)当锅内温度为100 ℃时，自动开关S与________(选填“1”或“2”)连接，此时电饭锅处于________(选填“加热”或“保温”)状态．(2)该电饭锅此次工作30 min消耗的电能为多少？(3)电阻R1与R2的阻值之比为多少？(4)若要使该电饭锅的加热功率提高到1100 W，可以给电阻R1并联一个阻值为多大的电阻R3?图9－9考点五安全用电19．2019·泰安关于家庭电路和安全用电，下列说法正确的是()A．家庭电路中，开关一定要接在灯泡和零线之间B．使用测电笔时，手指不要按住笔尾的金属体C．电冰箱必须使用三孔插座D．家庭电路中空气开关跳闸，一定是电路中出现了短路20．如图9－10所示为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是()图9－10A．空气开关B．两孔插座C．带开关的灯泡D．三孔插座21．电工维修电路有时需要带电操作，如图9－11所示操作中不会发生触电事故的是()图9－11A．甲站在绝缘凳上同时接触火线和零线B．乙站在绝缘凳上仅接触火线C．丙站在地上仅接触火线D．丁站在地上同时接触火线和零线22．2019·自贡用测电笔可辨别火线和零线，使氖管发光的是__________．如图9－12所示的电路，闭合开关后，发现电灯不亮，用测电笔测试图中的A、B、C、D四点，只有A 点不能使氖管发光，可能发生的故障是________________．图9－1223．请用笔画线代替导线，将图9－13中的三孔插座、电灯和开关正确连入家庭电路中．图9－13答案1．C 2.A 3.C 4．C 5．D6．B 7.0.6 2.16×1068．140 3000 1000 9.6 3.75 9.610．(1)灯泡正常发光时的功率等于其额定功率，P L ＝1.8 W ，灯泡正常工作时间t ＝1 min ＝60 s ，则灯泡消耗的电能：W ＝P L t ＝1.8 W ×60 s ＝108 J. (2)当断开开关S 2，闭合开关S 1和S 3，定值电阻R 和灯泡L 并联，此时灯泡正常发光，根据并联电路的电压规律可知，电源电压：U ＝U R ＝U L ＝6 V ，由P ＝UI 得，通过灯泡的电流：I L ＝P L U L ＝1.8 W6 V＝0.3 A ，根据并联电路电流规律可知，通过定值电阻的电流：I R ＝I －I L ＝0.4 A －0.3 A ＝0.1 A ，由欧姆定律可得，定值电阻R 的阻值： R ＝U R I R ＝6 V 0.1 A＝60 Ω.(3)当断开开关S 1和S 3，闭合开关S 2，定值电阻R 和灯泡L 串联，由P ＝U 2R 得，灯泡L的电阻：R L ＝U L 2P L ＝（6 V ）21.8 W＝20 Ω，根据串联电路电阻规律可知，电路总电阻： R 总＝R ＋R L ＝60 Ω＋20 Ω＝80 Ω，改变电源电压，使灯泡正常发光，此时电路中的电流I ′＝I L ＝0.3 A ，由欧姆定律可得，此时的电源电压： U ′＝I ′R 总＝0.3 A ×80 Ω＝24 V . 此时电路中消耗的总电功率： P 总＝I ′U ′＝0.3 A ×24 V ＝7.2 W.11．(1)电压表大量程分度值为0.5 V ，测量额定电压3.8 V 误差较大 (2)如图所示(3)①灯泡的电功率P /W ②1.14 ③灯泡的实际功率越大，灯泡越亮 ④所测电压超过电压表量程12．(1)①如图所示②B ③电流 0.75 (2)如图所示13．C 14.D15．2.64×105 4.8×103 16．小得多 3.6×10517．液面高度的变化电阻电流 18．(1)1 加热(2)该电饭锅工作30 min 内，前10 min 加热，后20 min 保温，则工作30 min 消耗的电能为：W ＝W 1＋W 2＝UI 1t 1＋UI 2t 2＝220 V ×4 A ×10×60 s ＋220 V ×1 A ×20×60 s ＝7.92×105 J.(3)加热时只有R 1接入电路，则R 1的阻值为：R 1＝U I 1＝220 V4 A ＝55 Ω，保温时R 1和R 2串联接入电路，则总电阻R ＝R 1＋R 2＝U I 2＝220 V1 A ＝220 Ω，则R 2＝R －R 1＝220 Ω－55 Ω＝165Ω，所以R 1∶R 2＝55 Ω∶165 Ω＝1∶3.(4)只有R 1接入电路时的功率为：P 1＝UI 1＝220 V ×4 A ＝880 W ，则电阻R 3所消耗的功率为：P 3＝P 总－P 1＝1100 W －880 W ＝220 W ，由P ＝UI ＝U 2R 可得电阻R 3的阻值为：R 3＝U 2P 3＝220 Ω.19．C 20.C 21.B苏科版九年级物理下册第十五章电功和电热专项训练22．火线A、B之间断路23．如图所示11 / 11。
