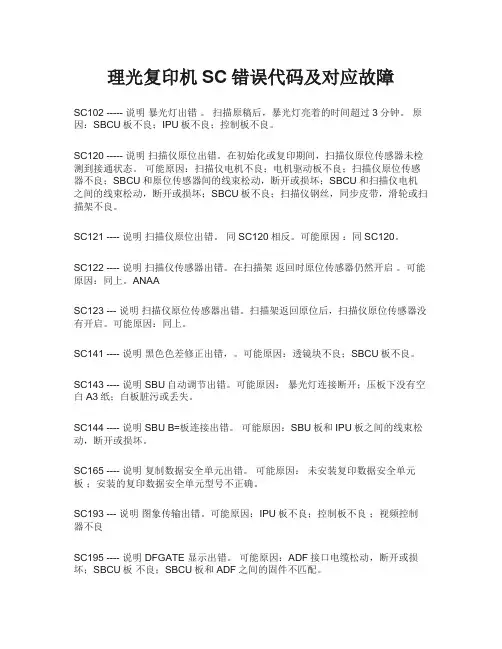

理光复印机SC错误代码及对应故障SC102 ----- 说明暴光灯出错。
扫描原稿后，暴光灯亮着的时间超过3分钟。
原因：SBCU板不良；IPU板不良；控制板不良。
SC120 ----- 说明扫描仪原位出错。
在初始化或复印期间，扫描仪原位传感器未检测到接通状态。
可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。
SC121 ---- 说明扫描仪原位出错。
同SC120相反。
可能原因：同SC120。
SC122 ---- 说明扫描仪传感器出错。
在扫描架返回时原位传感器仍然开启。
可能原因：同上。
ANAASC123 --- 说明扫描仪原位传感器出错。
扫描架返回原位后，扫描仪原位传感器没有开启。
可能原因：同上。
SC141 ---- 说明黑色色差修正出错，。
可能原因：透镜块不良；SBCU板不良。
SC143 ---- 说明 SBU自动调节出错。
可能原因：暴光灯连接断开；压板下没有空白A3纸；白板脏污或丢失。
SC144 ---- 说明 SBU B=板连接出错。
可能原因：SBU板和IPU板之间的线束松动，断开或损坏。
SC165 ---- 说明复制数据安全单元出错。
可能原因：未安装复印数据安全单元板；安装的复印数据安全单元型号不正确。
SC193 --- 说明图象传输出错。
可能原因：IPU板不良；控制板不良；视频控制器不良SC195 ---- 说明 DFGATE 显示出错。
可能原因：ADF接口电缆松动，断开或损坏；SBCU板不良；SBCU板和ADF之间的固件不匹配。
SC196 ---- 说明 DFDATE求反出错。
可能原因：同上。
SC197 ---- 说明 DFGATE出错。
可能原因：同上。
SC198 ---- 说明存储器地址出错。
可能原因：控制器不良；其余原因同上；注意：更换扳子前升级固件，可修复错误。
理光复印机故障代码

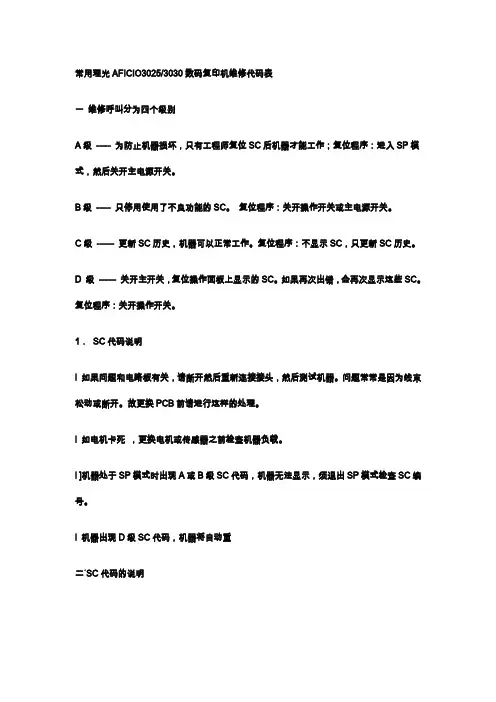

常用理光AFICIO3025/3030数码复印机维修代码表一维修呼叫分为四个级别A级----- 为防止机器损坏，只有工程师复位SC后机器才能工作；复位程序：进入SP模式，然后关开主电源开关。
B级----- 只停用使用了不良功能的SC。
复位程序：关开操作开关或主电源开关。
C级------ 更新SC历史，机器可以正常工作。
复位程序：不显示SC，只更新SC历史。
D 级------ 关开主开关，复位操作面板上显示的SC。
如果再次出错，会再次显示这些SC。
复位程序：关开操作开关。
1．SC代码说明l 如果问题和电路板有关，请断开然后重新连接接头，然后测试机器。
问题常常是因为线束松动或断开。
故更换PCB前请进行这样的处理。
l 如电机卡死，更换电机或传感器之前检查机器负载。
l ]机器处于SP模式时出现A或B级SC代码，机器无法显示，须退出SP模式检查SC编号。
l 机器出现D级SC代码，机器将自动重二‘SC代码的说明SC101 ----- 说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平。
可能原因：暴光灯不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；SBU板不良。
SC102 ----- 说明暴光灯出错。
扫描原稿后，暴光灯亮着的时间超过3分钟。
原因：SBCU 板不良；IPU板不良；控制板不良。
SC120 ----- 说明扫描仪原位出错。
在初始化或复印期间，扫描仪原位传感器未检测到接通状态。
可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。
SC121 ---- 说明扫描仪原位出错。
同SC120相反。
可能原因：同SC120。
SC122 ---- 说明扫描仪传感器出错。
在扫描架返回时原位传感器仍然开启。
可能原因：同上。
ANAASC123 --- 说明扫描仪原位传感器出错。
理光复印机维修代码表SC
BCU每2毫秒监视此信号并在出错状况连续产生250次时产生SC代码。
·连接松开了
·电源组件C/B输出不良
·损坏的电缆
·显影单元不良
·BCU不良
1.关开主开关。
2.检查导线束和电缆连接是否正确。
3.从高电压提供板C/B上的偏压终端上断开高电压提供电缆。用万用表测量DC电压。
3.停用SC检测(SP5-809-001)来打印一张全色图像并检查图像品质是否良好。如果不是这样，解决该问题，然后再启用SC检测。
SC387
显影伽马出错Y
SC388
显影伽马出错C
SC389
显影伽马出错M
SC号
项目
定义
可能的原因
相关SC
故障诊断程序
类型
SC390
显影偏压输出出错
高电压提供板(C/B)监视电路并检测异常状况如电压泄漏或无输出状况。
3.更换热敏电阻。
4.更换BCU。
SC471
转印带原位出错
转印带接触电机开启后，转印带原位传感器没有从高改变到低(原位)或反之亦然。
·转印带单元放置不当
·转印带HP传感器和/或转印带放置传感器不良
·转印带接触电机不良
·转印带单元有问题
1.关开主开关。
2.复位转印带单元。
3.清洁或更换转印带原位传感器和/或转印带放置传感器。
·电机不良
·传感器不良
·转换执行器时有机械问题
·电源单元上的熔丝烧断(FU81)
1.关开主开关。
2.检查LD定位电机上传感器执行器的位置。
3.更换LD定位电机。
4.更换LD原位传感器。
理光sc代码+解决方法

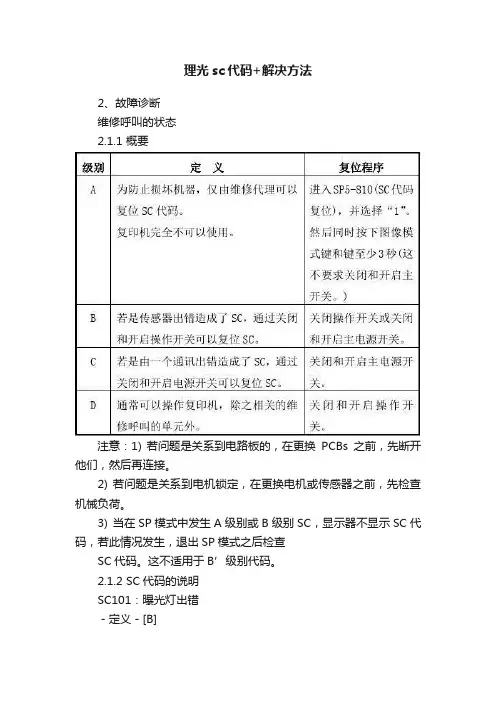

理光sc代码+解决方法2、故障诊断维修呼叫的状态2.1.1 概要注意：1) 若问题是关系到电路板的，在更换PCBs之前，先断开他们，然后再连接。
2) 若问题是关系到电机锁定，在更换电机或传感器之前，先检查机械负荷。
3) 当在SP模式中发生A级别或B级别SC，显示器不显示SC代码，若此情况发生，退出SP模式之后检查SC代码。
这不适用于B’级别代码。
2.1.2 SC代码的说明SC101：曝光灯出错－定义－[B]当扫描白板时，未恰当地探测到标准白板。
－可能的原因－·曝光灯不良。
·曝光灯镇流器不良。
·曝光灯连接器不良。
·脏的扫描仪反射镜或扫描仪反射镜移位。
·SBU板不良。
·SBU连接器不良。
·透镜块移位。
SC120：扫描仪原位出错1－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测关闭状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC121：扫描仪原位出错2－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC122：扫描仪原位出错3－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC123：扫描仪原位出错4－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC130：SBU不良（B）SC131：扫描DF文件时，软件设置程序产生出错。
理光复印机SC错误代码大全-电脑资料
理光复印机SC错误代码大全-电脑资料SC101 ----- 说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平，。
可能原因：暴光灯不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；SBU板不良。
SC102 ----- 说明暴光灯出错。
扫描原稿后，暴光灯亮着的时间超过3分钟。
原因：SBCU板不良；IPU板不良；控制板不良。
SC120 ----- 说明扫描仪原位出错。
在初始化或复印期间，扫描仪原位传感器未检测到接通状态。
可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。
SC121 ---- 说明扫描仪原位出错。
同SC120相反。
可能原因：同SC120。
SC122 ---- 说明扫描仪传感器出错。
在扫描架返回时原位传感器仍然开启。
可能原因：同上。
ANAASC123 --- 说明扫描仪原位传感器出错。
扫描架返回原位后，扫描仪原位传感器没有开启。
可能原因：同上。
SC141 ---- 说明黑色色差修正出错，。
可能原因：透镜块不良；SBCU板不良。
SC143 ---- 说明SBU自动调节出错。
可能原因：暴光灯连接断开；压板下没有空白A3纸；白板脏污或丢失。
SC144 ---- 说明 SBU B=板连接出错。
可能原因：SBU板和IPU 板之间的线束松动，断开或损坏。
SC165 ---- 说明复制数据安全单元出错。
可能原因：未安装复印数据安全单元板；安装的复印数据安全单元型号不正确。
SC193 --- 说明图象传输出错。
可能原因：IPU板不良；控制板不良；视频控制器不良SC195 ---- 说明 DFGATE 显示出错。
可能原因：ADF接口电缆松动，断开或损坏；SBCU板不良；SBCU板和ADF之间的固件不匹配。
SC196 ---- 说明 DFDATE求反出错。
理光复印机维修代码表SC
240-001：Y
240-002：M
240-003：C
240-004：K
LD电源超过67mA.
·LD磨损(电流/光输出特性已改变)
·LD坏了(短路)
1.关开主电开关
2.更换LD单元。
SC260
LD HP传感器未开启(仅K)
在回原位时，需花5秒钟以上的时间来开启HP传感器(传感器执行器没有覆盖传感器)。
若发生此情况，高压提供板给BCU发送一个出错信号(在CN204-A18上高到低)。
BCU每2毫秒监视此信号并在出错状况连续产生250次时产生SC代码。
·连接松开了
·电源组件C/B输出不良
·损坏的电缆
·显影单元不良
·BCU不良
1.关开主开关。
2.检查导线束和电缆连接是否正确。
3.从高电压提供板C/B上的偏压终端上断开高电压提供电缆。用万用表测量DC电压。
故障诊断程序
类型
SC380
黑色显影电机出错
当电机速度是在目标值内，电机向BCU发送一个锁定信号(在CN214-5上高到低)。
在以下情况下检测
SC380：
·电机开启后，锁定信号保持高2秒。
·电机关闭后，锁定信号保持低2秒。
·电机开启时，锁定信号保持高2秒以上。
·电机不良
·BCU不良
1.关开主开关
2.更换电机
391-01：K
391-02：Y
391-03：M
391-04：C
高电压提供板发送反馈信号(CN228-2到5；MCYK)
BCU每8ms监视这些反馈信号。若所抽取数据的平均值连续30次不在控制的目标上，产生些SC。
·电源组件断开
·充电插座或终端
最新理光复印机维修代码表SC资料

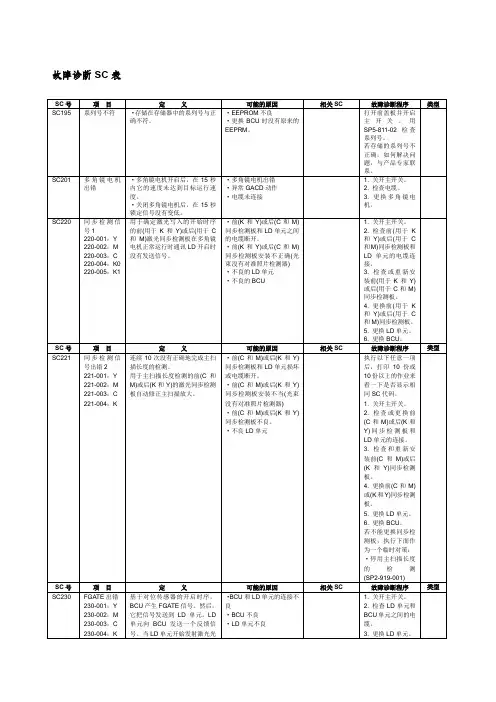

精品文档故障诊断 SC 表SC号项目SC195系列号不符SC201多角镜电机出错SC220同步检测信号 1220-001 ：Y220-002 ：M220-003 ：C220-004 ：K0220-005 ：K1定义可能的原因相关SC·存储在存· EEPROM 不储器中的系良列号与正确·更换 BCU 时不符。
没有原来的EEPRM 。
·多角镜电·多角镜电机出机开启后，错在 15 秒内·异常GACD它的速度未动作达到目标运·电缆未连接行速度。
·关闭多角镜电机后，在15秒锁定信号没有变低。
用于确定激·前 (K 和 Y)或光写入的开后 (C 和 M)同步始时序的前检测板和 LD 单(用于 K和元之间的电缆Y)或后(用断开。
于C和M) ·前(K和Y)或激光同步检后 (C 和 M)同步测板在多角检测板安装不镜电机正常正确 ( 光束没有运行时通讯对准照片检测LD 开启时器 )没有发送信·不良的 LD 单号。
元·不良的 BCU故障诊断程序类型打开前盖板并开启主开关。
用SP5-811-02 检查系列号。
若存储的系列号不正确，如何解决问题，与产品专家联系。
1.关开主开关。
2.检查电缆。
3.更换多角镜电机。
1.关开主开关。
2.检查前 (用于 K和 Y)或后 (用于 C和 M) 同步检测板和LD 单元的电缆连接。
3.检查或重新安装前(用于K 和Y) 或后(用于C 和M) 同步检测板。
4.更换前(用于K和Y)或后(用于 C和 M) 同步检测板。
5.更换 LD 单元。
6.更换 BCU 。
精品文档SC号项目SC221同步检测信号出错 2221-001 ：Y221-002 ：M221-003 ：C221-004 ：K定义可能的原因连续 10次没·前(C 和有正确地完M)或后(K成主扫描长和 Y)同步度的检测。
理光复印机维修代码表SC
2.检查电缆连接。
3.更换热敏电阻。
4.更换BCU。
SC461-
001
热敏电阻出错(断路)
位于激光光学单元左边(定影单元)的热敏电阻2检测温度，它连续10秒小于-30℃，BCU确定电路断路，并显示此SC代码。
·热敏电阻2不良
·电缆连接出错
·BCU不良
1.关开主开关。
2.检查电缆连接。
·LD磨损(电流/光输出特性已改变)
·LD坏了(短路)
1.关开主电开关
2.更换LD单元。
SC260
LD HP传感器未开启(仅K)
在回原位时，需花5秒钟以上的时间来开启HP传感器(传感器执行器没有覆盖传感器)。
·电机不良
·传感器不良
·转换执行器时有机械问题
·电源单元上的熔丝烧断(FU81)
1.关开主开关。
·若不提供电压，更换高电压提供板。
4.若第2步骤的结果好，检查高电压提供电缆或显影单元是否接发。
·如果高电压提供电缆坏了，更换它。
·如果显影单元坏了，更换它。
5.检查PWM信号是否被发送到BCU上高压提供板上。
若电压是0，更换BCU以及BCU和高电压提供板之间的导线束。
SC391-
001
充电AC：输出出错
2.检查LD定位电机上传感器执行器的位置。
3.更换LD定位电机。
4.更换LD原位传感器。
5.检查和或更换PSU。
SC261
LD HP传感器未开启(仅K)
改变激光光束的间距后需花5秒以上的时间来关闭原位传感器。
·电机不良
·传感器不良
·转换执行器时有机械问题
·电源单元上的熔丝烧断(FU81)
1.关开主开关。
理光复印机维修代码表SC
5.检查接触以及转印带单元机构的释放。
SC490
转印偏压/低吸引偏压泄漏出错
高电压提供板(T/PA/CL)
监视电路，并检测电流泄漏。若发生这，高电压提供板间BCU发送一个SC信号(在CN213-8上高到低)。
当此出错状况连续发生250次，BCU每2ms监视此信号并产生此SC代码。
·电机不良
·传感器不良
·转换执行器时有机械问题
·电源单元上的熔丝烧断(FU81)
1.关开主开关。
2.检查LD定位电机上传感器执行器的位置。
3.更换LD定位电机。
4.更换LD原位传感器。
5.检查和或更换PSU。
SC261
LD HP传感器未开启(仅K)
改变激光光束的间距后需花5秒以上的时间来关闭原位传感器。
·BCU不良
1.关开主开关。
2.检查接头。
3.检查PCU充电电压的输入(弹簧/导轴)或更换PCU。
4.更换电源组件B/C。
5.更换电缆。
6.更换BCU。
SC号
项目
定义
可能的原因
相关SC
故障诊断程序
类型
SC460-
001
热敏电阻1出错(断路)
位于激光光学单元左边(定影单元)的热敏电阻1检测温度，它连续10秒小于-30℃，BCU确定电路断路，并显示此SC代码。
[M]：调整出错
SC374
Vt出错[K]
图像显影时，Vt值小于0.5V。
·连接不良(TD传感器输出小于0.5V)。
·不良的TD传感器
1.关开主开关
2.复位相关的色粉显影蝉元，
3.更换相应的色粉显影单元。
SC375
Vt出错[Y]
理光sc代码大全
二‘SC代码的说明SC101 ----- 说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平。
可能原因：暴光灯不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；SBU板不良。
SC102 ----- 说明暴光灯出错。
扫描原稿后，暴光灯亮着的时间超过3分钟。
原因：SBCU 板不良；IPU板不良；控制板不良。
SC120 ----- 说明扫描仪原位出错。
在初始化或复印期间，扫描仪原位传感器未检测到接通状态。
可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。
SC121 ---- 说明扫描仪原位出错。
同SC120相反。
可能原因：同SC120。
SC122 ---- 说明扫描仪传感器出错。
在扫描架返回时原位传感器仍然开启。
可能原因：同上。
ANAASC123 --- 说明扫描仪原位传感器出错。
扫描架返回原位后，扫描仪原位传感器没有开启。
可能原因：同上。
SC141 ---- 说明黑色色差修正出错，。
可能原因：透镜块不良；SBCU板不良。
SC143 ---- 说明SBU自动调节出错。
可能原因：暴光灯连接断开；压板下没有空白A3纸；白板脏污或丢失。
SC144 ---- 说明SBU B=板连接出错。
可能原因：SBU板和IPU板之间的线束松动，断开或损坏。
SC165 ---- 说明复制数据安全单元出错。
可能原因：未安装复印数据安全单元板；安装的复印数据安全单元型号不正确。
SC193 --- 说明图象传输出错。
可能原因：IPU板不良；控制板不良；视频控制器不良SC195 ---- 说明DFGATE 显示出错。
可能原因：ADF接口电缆松动，断开或损坏；SBCU 板不良；SBCU板和ADF之间的固件不匹配。
SC196 ---- 说明DFDATE求反出错。
理光复印机维修代码表SC
·电缆连接出错
·BCU不良
1.关开主开关。
2.检查电缆连接。
3.更换热敏电阻。
4.更换BCU。
SC460-
002
热敏电阻1出错(短路)
位于激光光学单元左边(定影单元)的热敏电阻1检测温度，它连续10秒高于70℃，BCU确定电路短路，并显示此SC代码。
·热敏电阻1不良
·电缆连接出错
·BCU不良
3.更换热敏电阻。
4.更换BCU。
SC471
转印带原位出错
转印带接触电机开启后，转印带原位传感器没有从高改变到低(原位)或反之亦然。
·转印带单元放置不当
·转印带HP传感器和/或转印带放置传感器不良
·转印带接触电机不良
·转印带单元有问题
1.关开主开关。
2.复位转印带单元。
3.清洁或更换转印带原位传感器和/或转印带放置传感器。
3.更换BCU
SC381
采色显影电机出错
SC385
ID传感器VSG调整出错
过程控制自检查时，Vsg超出调整范围。
调整范围：4.0±0.5V
·ID传感器不良
·ID传感器脏
·ID传感器断开
·鼓脏(未彻底清洁)
1.?关开庆开关。
2.清洁ID传感器和邻近部件。
3.检测鼓清洁状况。
4.检查ID传感器接头。
5.更换ID传感器。
·BCU不良
1.关开主开关。
2.检查接头。
3.检查PCU充电电压的输入(弹簧/导轴)或更换PCU。
4.更换电源组件B/C。
5.更换电缆。
6.更换BCU。
SC号
项目
定义
可能的原因
相关SC
故障诊断程序
理光复印机维修代码表SC
1.关开主开关。
2.检查接头。
3.检查PCU充电电压的输入(弹簧/导轴)或更换PCU。
4.更换电源组件B/C。
5.更换电缆。
6.更换BCU。
SC号
项目
定义
可能的原因
相关SC
故障诊断程序
类型
SC460-
001
热敏电阻1出错(断路)
位于激光光学单元左边(定影单元)的热敏电阻1检测温度，它连续10秒小于-30℃，BCU确定电路断路，并显示此SC代码。
2.检查前(用于K和Y)或后(用于C和M)同步检测板和LD单元的电缆连接。
3.检查或重新安装前(用于K和Y)或后(用于C和M)同步检测板。
4.更换前(用于K和Y)或后(用于C和M)同步检测板。
5.更换LD单元。
6.更换BCU。
SC号
项目
定义
可能的原因
相关SC
故障诊断程序
类型
SC221
同步检测信号出错2
LD过大
240-001：Y
240-002：M
240-003：C
240-004：K
LD电源超过67mA.
·LD磨损(电流/光输出特性已改变)
·LD坏了(短路)
1.关开主电开关
2.更换LD单元。
SC260
LD HP传感器未开启(仅K)
在回原位时，需花5秒钟以上的时间来开启HP传感器(传感器执行器没有覆盖传感器)。
3.更换热敏电阻。
4.更换BCU。
SC471
转印带原位出错
转印带接触电机开启后，转印带原位传感器没有从高改变到低(原位)或反之亦然。
·转印带单元放置不当
·转印带HP传感器和/或转印带放置传感器不良
理光复印机维修代码表SC
2.检查电缆连接。
3.更换热敏电阻。
4.更换BCU。
SC461-
001
热敏电阻出错(断路)
位于激光光学单元左边(定影单元)的热敏电阻2检测温度，它连续10秒小于-30℃，BCU确定电路断路，并显示此SC代码。
·热敏电阻2不良
·电缆连接出错
·BCU不良
1.关开主开关。
2.检查电缆连接。
·BCU不良
1.关开主开关。
2.检查接头。
3.检查PCU充电电压的输入(弹簧/导轴)或更换PCU。
4.更换电源组件B/C。
5.更换电缆。
6.更换BCU。
SC号
项目
定义
可能的原因
相关SC
故障诊断程序
类型
SC460-
001
热敏电阻1出错(断路)
位于激光光学单元左边(定影单元)的热敏电阻1检测温度，它连续10秒小于-30℃，BCU确定电路断路，并显示此SC代码。
[M]：调整出错
SC374
Vt出错[K]
图像显影时，Vt值小于0.5V。
·连接不良(TD传感器输出小于0.5V)。
·不良的TD传感器
1.关开主开关
2.复位相关的色粉显影蝉元，
3.更换相应的色粉显影单元。
SC375
Vt出错[Y]
SC376
Vt出错[C]
SC377
Vt出错[M]
SC号
项目
定义
可能的原因
相关SC
·高电压提供板不良(T/PA/CL)
·转印带损坏
·转印单元
·高压提供板电缆损坏
·BCU和高电压提供板之间电缆损坏
·BCU不良
1.关开主开关。
理光复印机维修代码表SC
SC231
FGATE到时
231-001：Y
231-002：M
231-003：C
231-004：K
当LD单元发射激光光束来打印作业时，反馈信号保持低并在曝光一页后变高。在以下情况下检测SC代码。
·完成激光曝光后，反馈信号保持低7秒时，或者当反馈信号保持低直到多页打印模式中下一页的激光时间为止。
1.产开庆开在。
2.检查和解决导致低图像浓度的问题。
3.清洁或更换转印带和或ID传感器。
4.更换PCU或清洁导致色粉掉落到转印带的显影单元。
SC370
TD传感器
[K]：调整出错
显影剂初始化时，TD传感器的输出值不在调节范围之内±
·连接不良(TD传感器输出小于 。
·不良的TD传感器
1.关开主开关
2.复位相关的色粉显影蝉元，
230-004：K
基于对位传感器的开启时序，BCU产生FGATE信号。然后，它把信号发送到LD单元。LD单元向BCU发送一个反馈信号。当LD单元开始发射激光光束时，反馈信号由高变低。
·BCU和LD单元的连接不良
·BCU不良
·LD单元不良
1.关开主开关。
2.检查LD单元和BCU单元之间的电缆。
3.更换LD单元。
SC375
Vt出错[Y]
SC376
Vt出错[C]
SC377
Vt出错[M]
SC号
项 目
定 义
可能的原因
相关SC
故障诊断程序
类型
SC380
黑色显影电机出错
当电机速度是在目标值内，电机向BCU发送一个锁定信号(在CN214-5上高到低)。
在以下情况下检测
SC380：
理光sc代码大全
'SC弋码的说明SC101 -----说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平。
可能原因：暴光灯不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；SBU板不良。
SC102 -----说明暴光灯出错。
扫描原稿后，暴光灯亮着的时间超过3分钟。
原因：SBCU 板不良；IPU 板不良；控制板不良。
SC120 -----说明扫描仪原位出错。
在初始化或复印期间，扫描仪原位传感器未检测到接通状态。
可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。
SC121 ----说明扫描仪原位出错。
同SC120相反。
可能原因：同SC120。
SC122 ----说明扫描仪传感器出错。
在扫描架返回时原位传感器仍然开启。
可能原因：同上。
ANAASC123 ---说明扫描仪原位传感器出错。
扫描架返回原位后，扫描仪原位传感器没有开启。
可能原因：同上。
SC141 ----说明黑色色差修正出错，。
可能原因：透镜块不良；SBCU板不良。
SC143 ----说明SBU自动调节出错。
可能原因：暴光灯连接断开；压板下没有空白A3 纸；白板脏污或丢失。
SC144 ----说明SBU B=板连接出错。
可能原因：SBU板和IPU板之间的线束松动，断开或损坏。
SC165 ----说明复制数据安全单元出错。
可能原因：未安装复印数据安全单元板；安装的复印数据安全单元型号不正确。
SC193 ---说明图象传输出错。
可能原因：IPU板不良；控制板不良；视频控制器不良SC195 ----说明DFGATE显示出错。
可能原因：ADF接口电缆松动，断开或损坏；SBCU 板不良；SBCU板和ADF之间的固件不匹配。
SC196 ----说明DFDATE求反出错。
理光复印机SC故障代码全部
理光Aficio551/700复印机SC 故障代码说明一 代码号 症状可能原因SC101 B曝光灯出错• 曝光灯不良 • 灯的调节器坏了 • 曝光灯连接器不良 •标准白板脏了•扫描器反光镜脏了或者扫描器反光镜移位 • SBU 板不良 • SBU 连接器不良 •透镜块移位在扫描白板时，没有适当地探测以标准白电平SC120 B 扫描器原位出错 1• 扫描器原位传感器不良 •扫描器电机坏了 • 扫描器电机驱动板不良 • 扫描器原位传感器连接器不良 •扫描架驱动电机连接器不良 机器初始化或复印期间，扫描器原位传感器没有探测到开启的状态。
SC121 B 扫描器原位出错 2• 扫描器原位传感器不良 •扫描器电机坏了 • 扫描器电机驱动板不良 • 扫描器原位传感器连接器不良 •扫描架驱动电机连接器不良 机器初始化或复印期间，扫描器原位传感器没有探测到关闭的状态SC124 B扫描仪电机编码器信号出错• 扫描仪电机连接器不良 • 扫描仪电机不良 •MCU 不良•扫描仪钢丝，计时皮带，滑轮移位 •PSU 不良 扫描仪电机没有发出编码器信号SC125 B 扫描仪电机速度出错 1•扫描仪电机不良扫描仪在它的原位传感器开启前在返回时停止。
当扫描仪 HP 传感器开启时，它的速度比规定的要慢。
• MCU 不良•扫描仪驱动上负荷太重SC126 B 扫描仪电机速度出错2• 扫描仪电机不良 • MCU 不良•扫描仪驱动上负荷太小 扫描仪返回时，它超出运行扫描仪 HP 传感器 10mm 以上SC127 B 扫描仪电机编码器旋转方向出错• 扫描仪电机不良 •MCU 不良当初始化时，扫描仪沿著指示方向相反的方向移动SC127 B 扫描仪电机编码器旋转方向出错• 扫描仪电机不良 •MCU 不良当初始化时，扫描仪沿著指示方向相反的方向移动理光Aficio551/700复印机SC 故障代码说明二 代码号 症状可能原因SC128 D 扫描仪电机启动出错• 扫描仪电机不良 • MCU 不良 • PSU 不良• 扫描仪驱动上负太大 扫描仪电机速度直到开始读取原稿后才达到目标速度SC129 D扫描仪电机速度控制出错• 扫描器电机不良 • PSU 不良 • MCU 不良 •扫描器驱动不良 扫描仪在扫描时超出范围SC130 D SBU 出错• SBU 不良•SBU 和 BICU 之间的电缆不良 主开关开启时， BICU 无法从 SBU 上接收正确的信号SC300 B充电电晕输出出错 1• 充电 P.P 不良•充电电晕装置的连接不好 充电电晕装置的反馈电压太高 SC301 B 充电电晕输出出错 2•充电 P.P 不良充电电晕装置的PWM 控制太高•充电电晕装置的连接不好SC302B 充电电晕输出出错3•充电P.P 不良•充电电晕装置的连接不好充电格栅的控制PWM 控制太高SC303B 充电电晕输出出错4•充电P.P 不良•充电电晕装置的连接不好充电栅极反馈的电压太高SC305B 充电电晕丝清洁器出错1•充电电晕丝清洁器电机坏了•充电P.P 不良•IOB 板坏了充电电晕丝清洁器不返回到自己的原位SC306B 充电电晕丝清洁器出错2•充电电晕丝清洁器电机连接器未接上充电电晕丝的清洁器电机连接器没有连接上SC310B 电位传感器出错1•电位传感器不良•电位传感器和I/O 板(IOB) 间的连接不良•IOB 不良•鼓单元和I/O 板(I/OB) 之间的连接不良•显影动力组件不良理光Aficio551/700复印机SC故障代码说明三代码号症状可能原因SC311D 电位传感器出错2 •电位传感器不良•电位传感器和I/O 板(IOB) 间的连接不良•IOB 不良•鼓装置和I/O 板(I/OB) 之间的连接不良•显影动力组件不良在过程控制起始设定上校准鼓电位传感器时，鼓电位传感器的输出电压超范围SC312D电位传感器出错4 •电位传感器不良当在过程控制初始化上调节鼓的电位(V D ) 时，鼓电位传感器探V D 大于V G ( 格栅电压)•电位传感器和I/O 板(IOB) 间的连接不良•IOB 不良•鼓装置和I/O 板(I/OB) 之间的连接不良•显影动力单元不良•脏的或摩损的充电电晕丝SC314D 电位传感器出错5 •电位传感器的探测•电位传感器和I/O 板(IOB) 间的连接不良•IOB 不良•鼓单元和I/O 板(I/OB) 之间的连接不良•LD 单元不良在过程控制初始设定时，对LD 电源的调节进行豉电位(V H ) 的调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
·传感器不良
·转换执行器时有机械问题
·电源单元上的熔丝烧断(FU81)
1.关开主开关。
2.检查LD定位电机上传感器执行器的位置。
3.更换LD定位电机。
4.更换LD原位传感器。
5.检查和或更换PSU。
SC261
LD HP传感器未开启(仅K)
改变激光光束的间距后需花5秒以上的时间来关闭原位传感器。
·BCU和LD单元的连接不良
·BCU不良
·LD单元不良
1.关开主开关。
2.检查LD单元和BCU单元之间的电缆。
3.更换LD单元。
4.更换BCU。
SC231
FGATE到时
231-001：Y
231-002：M
231-003：C
231-004：K
当LD单元发射激光光束来打印作业时，反馈信号保持低并在曝光一页后变高。在以下情况下检测SC代码。
221-001：Y
221-002：M
221-003：C
221-004：K
连续10次没有正确地完成主扫描长度的检测。
用于主扫描长度检测的前(C和M)或后(K和Y)的激光同步检测板自动修正主扫描放大。
·前(C和M)或后(K和Y)同步检测板和LD单元损坏或电缆断开。
·前(C和M)或后(K和Y)同步检测板安装不当(光束没有对准照片检测器)
[M]：调整出错
SC374
Vt出错[K]
图像显影时，Vt值小于0.5V。
·连接不良(TD传感器输出小于0.5V)。
·不良的TD传感器
1.关开主开关
2.复位相关的色粉显影蝉元，
3.更换相应的色粉显影单元。
SC375
Vt出错[Y]
SC376
Vt出错[C]
SC377
Vt出错[M]
SC号
项目
定义
可能的原因
相关SC
·完成激光曝光后，反馈信号保持低7秒时，或者当反馈信号保持低直到多页打印模式中下一页的激光时间为止。
·BCU和LD单元的连接不良
·BCU不良
·LD单元不良
1.关开主开关
2.检查LD单元和BCU单元之间的电缆。
3.更换LD单元。
4.更换BCU。
SC号
项目
定义
可能的原因
相关SC
故障诊断程序
类型
SC240
·前(C和M)或后(K和Y)同步检测板不良。
·不良LD单元
执行以下任意一项后，打印10份或10份以上的作业来看一下是否显示相同SC代码。
1.关开主开关。
2.检查或更换前(C和M)或后(K和Y)同步检测板和LD单元的连接。
3.检查和重新安装前(C和M)或后(K和Y)同步检测板。
4.更换前(C和M)或(K和Y)同步检测板。

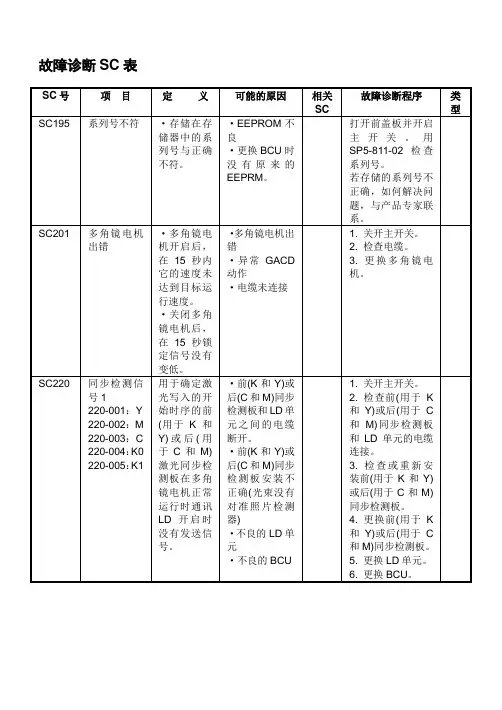

故障诊断
SC号
项目
定义
可能的原因
相关SC
故障诊断程序
类型
SC195
系列号不符
·存储在存储器中的系列号与正确不符。
·EEPROM不良
·更换BCU时没有原来的EEPRM。
打开前盖板并开启主开关。用SP5-811-02检查系列号。
若存储的系列号不正确，如何解决问题，与产品专家联系。
SC201
多角镜电机出错
·电机不良
·传感器不良
·转换执行器时有机械问题
·电源单元上的熔丝烧断(FU81)
1.关开主开关。
2.检查LD定位电机上传感器执行器的位置。3.更Fra bibliotekLD定位电机。
4.更换LD原位传感器。
5.检查和或更换PSU。
SC号
项目
定义
可能的原因
相关SC
故障诊断程序
类型
SC285
线位置的调整(MUSIC)出错
线位置调整连续3次失败。
故障诊断程序
类型
SC380
黑色显影电机出错
当电机速度是在目标值，电机向BCU发送一个锁定信号(在CN214-5上高到低)。
在以下情况下检测
SC380：
·电机开启后，锁定信号保持高2秒。
·电机关闭后，锁定信号保持低2秒。
LD过大
240-001：Y
240-002：M
240-003：C
240-004：K
LD电源超过67mA.
·LD磨损(电流/光输出特性已改变)
·LD坏了(短路)
1.关开主电开关
2.更换LD单元。
SC260
LD HP传感器未开启(仅K)
在回原位时，需花5秒钟以上的时间来开启HP传感器(传感器执行器没有覆盖传感器)。
2.检查前(用于K和Y)或后(用于C和M)同步检测板和LD单元的电缆连接。
3.检查或重新安装前(用于K和Y)或后(用于C和M)同步检测板。
4.更换前(用于K和Y)或后(用于C和M)同步检测板。
5.更换LD单元。
6.更换BCU。
SC号
项目
定义
可能的原因
相关SC
故障诊断程序
类型
SC221
同步检测信号出错2
5.更换LD单元。
6.更换BCU。
若不能更换同步检测板，执行下面作为一个临时对策：
·停用主扫描长度的检测(SP2-919-001)
SC号
项目
定义
可能的原因
相关SC
故障诊断程序
类型
SC230
FGATE出错
230-001：Y
230-002：M
230-003：C
230-004：K
基于对位传感器的开启时序，BCU产生FGATE信号。然后，它把信号发送到LD单元。LD单元向BCU发送一个反馈信号。当LD单元开始发射激光光束时，反馈信号由高变低。
用于确定激光写入的开始时序的前(用于K和Y)或后(用于C和M)激光同步检测板在多角镜电机正常运行时通讯LD开启时没有发送信号。
·前(K和Y)或后(C和M)同步检测板和LD单元之间的电缆断开。
·前(K和Y)或后(C和M)同步检测板安装不正确(光束没有对准照片检测器)
·不良的LD单元
·不良的BCU
1.关开主开关。
·由于用于调整的图形的图像浓度不够导致图形取样出错。
·由于图形上灰尘、OPC损坏、掉落到转印带上的色粉、脏的或不良ID传感器，线位置取样调整不一致。
1.产开庆开在。
2.检查和解决导致低图像浓度的问题。
3.清洁或更换转印带和或ID传感器。
4.更换PCU或清洁导致色粉掉落到转印带的显影单元。
SC370
TD传感器
[K]：调整出错
显影剂初始化时，TD传感器的输出值不在调节围之(3.0±0.1V)
·连接不良(TD传感器输出小于0.5V)。
·不良的TD传感器
1.关开主开关
2.复位相关的色粉显影蝉元，
3.更换相应的色粉显影单元。
SC371
TD传感器
[Y]：调整出错
SC372
TD传感器
[C]：调整出错
SC373
TD传感器
·多角镜电机开启后，在15秒它的速度未达到目标运行速度。
·关闭多角镜电机后，在15秒锁定信号没有变低。
·多角镜电机出错
·异常GACD动作
·电缆未连接
1.关开主开关。
2.检查电缆。
3.更换多角镜电机。
SC220
同步检测信号1
220-001：Y
220-002：M
220-003：C
220-004：K0
220-005：K1
