理光sc代码 解决方法(历年经验)..
理光SC代码
理光SC代码第一篇：理光SC代码SC101-----说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平。
可能原因：暴光灯不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；SBU板不良。
SC102-----说明暴光灯出错。
扫描原稿后，暴光灯亮着的时间超过3分钟。
原因：SBCU板不良；IPU板不良；控制板不良。
SC120-----说明扫描仪原位出错。
在初始化或复印期间，扫描仪原位传感器未检测到接通状态。
可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。
SC121----说明扫描仪原位出错。
同SC120相反。
可能原因：同SC120。
SC122----说明扫描仪传感器出错。
在扫描架返回时原位传感器仍然开启。
可能原因：同上。
ANAASC123---说明扫描仪原位传感器出错。
扫描架返回原位后，扫描仪原位传感器没有开启。
可能原因：同上。
SC141----说明黑色色差修正出错。
可能原因：透镜块不良；SBCU板不良。
SC143----说明 SBU自动调节出错。
可能原因：暴光灯连接断开；压板下没有空白A3纸；白板脏污或丢失。
SC144----说明 SBU B=板连接出错。
可能原因：SBU板和IPU板之间的线束松动，断开或损坏。
SC165----说明复制数据安全单元出错。
可能原因：未安装复印数据安全单元板；安装的复印数据安全单元型号不正确。
SC193---说明图象传输出错。
可能原因：IPU板不良；控制板不良；视频控制器不良SC195----说明DFGATE 显示出错。
可能原因：ADF接口电缆松动，断开或损坏；SBCU板不良；SBCU板和ADF之间的固件不匹配。
SC196----说明 DFDATE求反出错。
可能原因：同上。
SC197----说明 DFGATE出错。
理光复印机SC错误代码及对应故障
理光复印机SC错误代码及对应故障SC102 ----- 说明暴光灯出错。
扫描原稿后，暴光灯亮着的时间超过3分钟。
原因：SBCU板不良；IPU板不良；控制板不良。
SC120 ----- 说明扫描仪原位出错。
在初始化或复印期间，扫描仪原位传感器未检测到接通状态。
可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。
SC121 ---- 说明扫描仪原位出错。
同SC120相反。
可能原因：同SC120。
SC122 ---- 说明扫描仪传感器出错。
在扫描架返回时原位传感器仍然开启。
可能原因：同上。
ANAASC123 --- 说明扫描仪原位传感器出错。
扫描架返回原位后，扫描仪原位传感器没有开启。
可能原因：同上。
SC141 ---- 说明黑色色差修正出错，。
可能原因：透镜块不良；SBCU板不良。
SC143 ---- 说明 SBU自动调节出错。
可能原因：暴光灯连接断开；压板下没有空白A3纸；白板脏污或丢失。
SC144 ---- 说明 SBU B=板连接出错。
可能原因：SBU板和IPU板之间的线束松动，断开或损坏。
SC165 ---- 说明复制数据安全单元出错。
可能原因：未安装复印数据安全单元板；安装的复印数据安全单元型号不正确。
SC193 --- 说明图象传输出错。
可能原因：IPU板不良；控制板不良；视频控制器不良SC195 ---- 说明 DFGATE 显示出错。
可能原因：ADF接口电缆松动，断开或损坏；SBCU板不良；SBCU板和ADF之间的固件不匹配。
SC196 ---- 说明 DFDATE求反出错。
可能原因：同上。
SC197 ---- 说明 DFGATE出错。
可能原因：同上。
SC198 ---- 说明存储器地址出错。
可能原因：控制器不良；其余原因同上；注意：更换扳子前升级固件，可修复错误。

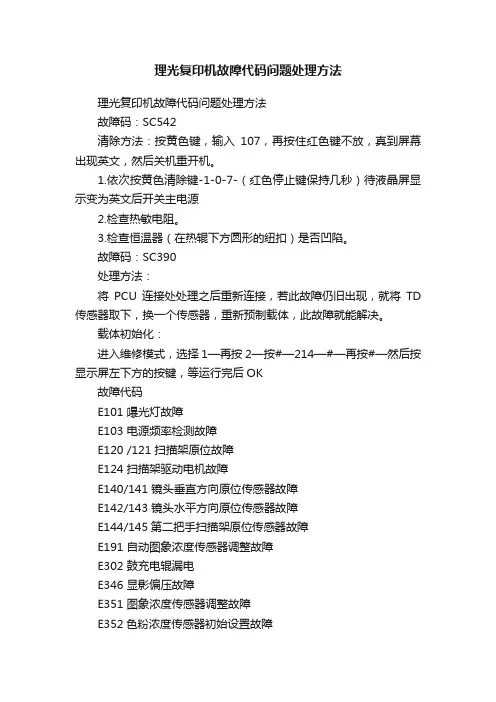

理光复印机故障代码问题处理方法
理光复印机故障代码问题处理方法理光复印机故障代码问题处理方法故障码：SC542清除方法：按黄色键，输入107，再按住红色键不放，真到屏幕出现英文，然后关机重开机。
1.依次按黄色清除键-1-0-7-（红色停止键保持几秒）待液晶屏显示变为英文后开关主电源2.检查热敏电阻。
3.检查恒温器（在热辊下方圆形的纽扣）是否凹陷。
故障码：SC390处理方法：将PCU连接处处理之后重新连接，若此故障仍旧出现，就将TD 传感器取下，换一个传感器，重新预制载体，此故障就能解决。
载体初始化：进入维修模式，选择1—再按2—按#—214—#—再按#—然后按显示屏左下方的按键，等运行完后OK故障代码E101 嚗光灯故障E103 电源频率检测故障E120 /121 扫描架原位故障E124 扫描架驱动电机故障E140/141 镜头垂直方向原位传感器故障E142/143 镜头水平方向原位传感器故障E144/145第二把手扫描架原位传感器故障E191 自动图象浓度传感器调整故障E302 鼓充电辊漏电E346 显影偏压故障E351 图象浓度传感器调整故障E352色粉浓度传感器初始设置故障E353 传感器样板电压 VSP 异常《超过2。
5V》E354 鼓电压值VSG异常《不足2。
5V》E355 图象浓度传感器上限检测异常E356 图象浓度传感器下限检测异常E405 转印带充电位置故障E440 主电机故障E442 感光鼓热敏电阻故障E501/502 上/下纸盘升降电机故障E503/504/505 纸盘装置第1/2/3升降电机故障E506纸盘装置主电机卡住E507 LCT升降电机故障E522/523双面纸盘端拦板齐纸传感器故障E524/525 双面纸盘侧拦板齐纸传感器故障E451 定影器热敏电阻故障E452定影温度升温故障E453/454/457 定影温度过热E458 定影灯可复印温度异常E620 主控板-ARDF通讯故障E621 主控板-纸盘装置通讯故障E900/901 总计数器故障进入SP方式节能键107清除/停止键3秒，程序号由三级组成用数字键选择第一和第二程序号，按R/# ，如有第三级程序按+/-，按R/#键要退到上一级按清除/停止键，按三次清除/停止键退出SP方式SP方式表1-001 对位调整范围0-32 标准=161-003-001至1-003-008 供纸时序调整范围=0-32 标准=161-008 卡纸检测 0=OFF 1=ON1-103 定影器空转 0=OFF 1=ON 空转两分钟1-104 定影器温度控制 0=ON/OFF控制 1=相位控制1-105-001 定影主灯温度调整标准=180度1-105-02 节能方式温度调整1-105-03 定影温度副灯调整1-105-XXX 定影温度调整1-106 定影温度显示1-108 强制启动1-902 齐纸板间隔调整（侧档板）1-905 齐纸板间隔调整（后挡板）2-001 鼓充电电压调整（供复印）2-002-XXX 鼓充电电压显示2-03 鼓充电电压调整（供制作VSP样图）2-101-XXX 先端/尾端删边空白调整2-201-XXX 显影偏压调整2-203 显影偏压调整（供制作VSP样图）2-206-XXX 显影偏压显示2-207 强制补粉（显示屏显示“2-208-001 补粉方式选择2-208-002 补粉率（TD传感器补粉方式）2-208-003 补粉率（定量补粉方式）2-214 TD传感器初期设定2-215-XXX TD传感器输出显示2-220 TD传感器初期输出显示2-221 补粉率（检测补粉方式）2-301-XXX 转印电流调整仅供工厂使用不要改变设置2-801 搅拌显影剂2-802 鼓充电辊温度2-812 鼓反转调整2-901 鼓充电辊清洁间隔2-902 不使用3-001 ID传感器初期设定3-002 ID传感器初期设定显示3-103-XXX ID传感器输出显示3-105 VL强制检测3-106初期VLP/VLG显示3-107 当前VLP/VLG显示3-111 当前VRP/VRG显示3-112 VR强制检测3-123 鼓初始化3-801 自动过程方式选择3-901 空运转（暴光灯熄灭）3-902 强制过程控制4-001 暴光灯电压调整4-002 暴光灯电压显示4-008 垂直倍率调整4-001-XXX 镜头水平原位调整4-013 扫描架空运转4-101 水平倍率调整4-102 镜头误差校正4-103 聚焦调整4-201 自动ADS增益调整4-202 ADS初期增益显示4-203 ADS实际增益显示4-301 APS传感器功能检查4-302 选购件APS传感器（仅指LT机器）4-303 APS A5/HLT检测4-901 APS尺寸优先（指F4尺寸）4-902 APS 8K/16K检测（仅指A4机器）操作5-001 全部显示点亮5-002 优先纸路选择5-003 APS优选选择5-004 ADS优选选择5-013 计数器递增/递减选择5-017 最大复印数量（复印限制）5-019-XXX 纸尺寸设定5-101 自动复位时间设定5-102 自动节能时间设定5-103 自动纸盘切换5-104 A3/DLT加倍计数5-106 图象浓度等级校正（ADS校正）5-107-XXX 图象移动白边调整5-108 边框删除白边调整5-110 中央删除白边调整5-113 投币锁按装5-115 双面图象移动（背面白边）5-121 T/C（总数计数器）计数时序5-305 自动关机时间设定5-401 用户代码方式5-402 用户代码计数器检查5-404-XXX 用户代码计数器清除5-405 用户代码号码设定5-407-XXX 用户代码号码清除5-408 已登记用户代码总数显示5-501-001 PM周期设定5-501-002 PM 报警方式设定5-801 内存全5-802-XXX 空运转方式5-803 输入检查方式5-804 输出检查方式5-810 SC复位5-811 仅在日本使用不要改变工厂设定5-812 电话号码输入（仅指A156复印机）5-816仅在日本使用不要改变工厂设定5-905 APS A4/LT横送优先5-906 手动装订复位时间设定5-907 封页方式选择5-908 图象移动/删除选择5-909 数字键缩放/尺寸被率5-910 操作指导的语种设定（仅指A156复印机）6-001 SADF自动复位时间设定6-002 AD自由尺寸设定6-003 自由分页选择6-005 双面复印时最终的齐数原稿空白复印6-006-XXX DF对位调整6-009 DF带纸空运转6-010 自动APS选择6-011 厚/薄原稿方式选择6-101分页器安装6-102 分页器堆叠限制6-104 装订张数限制6-107 分页器空运转方式7-001 总运转时间显示7-002 原稿总计数器显示7-003 RDS/CSS复印收费计数器显示。
理光sc代码+解决方法(历年经验)
２、故障诊断2、1维修呼叫得状态2。
1.1 概要,然后再连接。
2) 若问题就是关系到电机锁定,在更换电机或传感器之前,先检查机械负荷。
３)当在SP模式中发生A级别或Ｂ级别SC,显示器不显示ＳC代码,若此情况发生,退出ＳP模式之后检查SC代码。
这不适用于Ｂ’级别代码。
2。
1.2 SC代码得说明SＣ10１:曝光灯出错-定义－［Ｂ］当扫描白板时,未恰当地探测到标准白板。
－可能得原因－·曝光灯不良。
·曝光灯镇流器不良、·曝光灯连接器不良。
·脏得扫描仪反射镜或扫描仪反射镜移位。
·ＳＢU板不良。
·SBＵ连接器不良。
·透镜块移位。
SＣ120:扫描仪原位出错1－定义-［B]在初始化或复印期间,扫描仪原位传感器不探测关闭状态。
—可能得原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良ＳC１21:扫描仪原位出错2—定义－[B]在初始化或复印期间,扫描仪原位传感器不探测开启状态。
－可能得原因—·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良ＳC１２２:扫描仪原位出错3-定义—[B]在扫描仪返回到原位时,扫描仪原位传感器探测开启状态。
－可能得原因—·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOＢ板不良SC1２3:扫描仪原位出错4-定义—［Ｂ］在扫描仪返回到原位时,扫描仪原位传感器不探测开启状态。
-可能得原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良ＳC1３0:SBU不良(B)SＣ13１:扫描DF文件时,软件设置程序产生出错、(B)ＳC19２:自动SBU调节出错—定义-［Ｂ]自动SBＵ调节(SP4-903)期间,探测到出错、－可能得原因—·SBＵ不良·BＩCＵ板不良·曝光灯镇流器不良·曝光灯不良·白板脏ＳＣ1９4:ＩPU白电平探测出错-定义－［Ｂ]由IPU芯片(BICU板上得)所探测到得白色标准图形得水准水低、－可能得原因－·曝光灯不良·BICU板不良·白色标准图形得位置不正确·白板脏·SBＵ板不良ＳC302:充电辊漏电－定义—[B］探测到充电辊漏电信号。
理光复印机维修代码表SC
240-001：Y
240-002：M
240-003：C
240-004：K
LD电源超过67mA.
·LD磨损(电流/光输出特性已改变)
·LD坏了(短路)
1.关开主电开关
2.更换LD单元。
SC260
LD HP传感器未开启(仅K)
在回原位时，需花5秒钟以上的时间来开启HP传感器(传感器执行器没有覆盖传感器)。
若发生此情况，高压提供板给BCU发送一个出错信号(在CN204-A18上高到低)。
BCU每2毫秒监视此信号并在出错状况连续产生250次时产生SC代码。
·连接松开了
·电源组件C/B输出不良
·损坏的电缆
·显影单元不良
·BCU不良
1.关开主开关。
2.检查导线束和电缆连接是否正确。
3.从高电压提供板C/B上的偏压终端上断开高电压提供电缆。用万用表测量DC电压。
故障诊断程序
类型
SC380
黑色显影电机出错
当电机速度是在目标值内，电机向BCU发送一个锁定信号(在CN214-5上高到低)。
在以下情况下检测
SC380：
·电机开启后，锁定信号保持高2秒。
·电机关闭后，锁定信号保持低2秒。
·电机开启时，锁定信号保持高2秒以上。
·电机不良
·BCU不良
1.关开主开关
2.更换电机
391-01：K
391-02：Y
391-03：M
391-04：C
高电压提供板发送反馈信号(CN228-2到5；MCYK)
BCU每8ms监视这些反馈信号。若所抽取数据的平均值连续30次不在控制的目标上，产生些SC。
·电源组件断开
·充电插座或终端
理光sc代码+解决方法(历年经验)
2、故障诊断2.1 维修呼叫的状态2.1.1 概要注意：1) 若问题是关系到电路板的，在更换PCBs之前，先断开他们，然后再连接。
2) 若问题是关系到电机锁定，在更换电机或传感器之前，先检查机械负荷。
3) 当在SP模式中发生A级别或B级别SC，显示器不显示SC代码，若此情况发生，退出SP模式之后检查SC代码。
这不适用于B’级别代码。
2.1.2 SC代码的说明SC101：曝光灯出错－定义－[B]当扫描白板时，未恰当地探测到标准白板。
－可能的原因－·曝光灯不良。
·曝光灯镇流器不良。
·曝光灯连接器不良。
·脏的扫描仪反射镜或扫描仪反射镜移位。
·SBU板不良。
·SBU连接器不良。
·透镜块移位。
SC120：扫描仪原位出错1－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测关闭状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC121：扫描仪原位出错2－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC122：扫描仪原位出错3－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC123：扫描仪原位出错4－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC130：SBU不良（B）SC131：扫描DF文件时，软件设置程序产生出错。
理光sc代码+解决方法(历年经验)
2、故障诊断2.1 维修呼叫的状态2.1.1 概要注意：1) 若问题是关系到电路板的，在更换PCBs之前，先断开他们，然后再连接。
2) 若问题是关系到电机锁定，在更换电机或传感器之前，先检查机械负荷。
3) 当在SP模式中发生A级别或B级别SC，显示器不显示SC代码，若此情况发生，退出SP模式之后检查SC代码。
这不适用于B’级别代码。
2.1.2 SC代码的说明SC101：曝光灯出错－定义－[B]当扫描白板时，未恰当地探测到标准白板。
－可能的原因－·曝光灯不良。
·曝光灯镇流器不良。
·曝光灯连接器不良。
·脏的扫描仪反射镜或扫描仪反射镜移位。
·SBU板不良。
·SBU连接器不良。
·透镜块移位。
SC120：扫描仪原位出错1－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测关闭状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC121：扫描仪原位出错2－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC122：扫描仪原位出错3－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC123：扫描仪原位出错4－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC130：SBU不良（B）SC131：扫描DF文件时，软件设置程序产生出错。
理光复印机维修代码表SC
5.检查接触以及转印带单元机构的释放。
SC490
转印偏压/低吸引偏压泄漏出错
高电压提供板(T/PA/CL)
监视电路，并检测电流泄漏。若发生这，高电压提供板间BCU发送一个SC信号(在CN213-8上高到低)。
当此出错状况连续发生250次，BCU每2ms监视此信号并产生此SC代码。
·电机不良
·传感器不良
·转换执行器时有机械问题
·电源单元上的熔丝烧断(FU81)
1.关开主开关。
2.检查LD定位电机上传感器执行器的位置。
3.更换LD定位电机。
4.更换LD原位传感器。
5.检查和或更换PSU。
SC261
LD HP传感器未开启(仅K)
改变激光光束的间距后需花5秒以上的时间来关闭原位传感器。
·BCU不良
1.关开主开关。
2.检查接头。
3.检查PCU充电电压的输入(弹簧/导轴)或更换PCU。
4.更换电源组件B/C。
5.更换电缆。
6.更换BCU。
SC号
项目
定义
可能的原因
相关SC
故障诊断程序
类型
SC460-
001
热敏电阻1出错(断路)
位于激光光学单元左边(定影单元)的热敏电阻1检测温度，它连续10秒小于-30℃，BCU确定电路断路，并显示此SC代码。
[M]：调整出错
SC374
Vt出错[K]
图像显影时，Vt值小于0.5V。
·连接不良(TD传感器输出小于0.5V)。
·不良的TD传感器
1.关开主开关
2.复位相关的色粉显影蝉元，
3.更换相应的色粉显影单元。
SC375
Vt出错[Y]
理光SC代码以及基础维修口令
理光维修方式理光机器种类繁多，光是进入维修方式的方法就让人眼花缭乱，补偿更是不例外了。
我们先从小机器说起。
理光300，前面已经有D先生为我们做了详细的介绍，比我介绍的还要详细，我只好不说啦。
理光308：进入维修方式后，输入“29”，放如白纸，按下“开始”键，便可进行补偿操作了。
理光188：进入维修方式后，输入“10”，机器会显示“SCANNER”，按“YES”，在“0-LAMP、1-ADF、2-SHADING”中选2，余下的步骤我想不用多说了吧。
知道了上面的三种机型，其他型号的机器自然也就轻而易举了。
理光170/177/180/188/880/1000BL：传真机依次按“FUNCTION”“61995”“YES”“0”“1”“YES”“0”“YES”“FUNCTION”进入维修模式。
理光580：传真机依次按“FUNCTION”“51991”“YES”“0”“1”“YES”“0”“1”“YES”“FUNCTION”，操作完毕后，如果液晶显示突然变成日本国文字，DON，T BENERVOUS！因为580的有两种版本，按下“FUNCTION”“52222”然后输入“84”将语种选为英文即可。
理光3000L传真机依次按下“FUNCTION”“51991”“YES”“0”“1”“YES”“0”“1”“YES”“FUNCTION”。
理光110/111/311/308/309等传真机同时按下“消去”键“3”“7”然后松开，可进入维修模式，输入“2”“1”“启动”“0”“启动”。
理光100传真机依次下：“FUNCTION”“0”“1”“0”“1”“2”“7”“1”“#”“5”“START”“START”“START”关开机。
理光240传真机依次按下“START”“STOP”“START”“STOP”“START”“FUNCTION”“4”“0”“SET”选择“RAMC”。
（转载）SC101 ----- 说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平。
理光复印机维修代码表SC
1.关开主开关。
2.检查接头。
3.检查PCU充电电压的输入(弹簧/导轴)或更换PCU。
4.更换电源组件B/C。
5.更换电缆。
6.更换BCU。
SC号
项目
定义
可能的原因
相关SC
故障诊断程序
类型
SC460-
001
热敏电阻1出错(断路)
位于激光光学单元左边(定影单元)的热敏电阻1检测温度，它连续10秒小于-30℃，BCU确定电路断路，并显示此SC代码。
2.检查前(用于K和Y)或后(用于C和M)同步检测板和LD单元的电缆连接。
3.检查或重新安装前(用于K和Y)或后(用于C和M)同步检测板。
4.更换前(用于K和Y)或后(用于C和M)同步检测板。
5.更换LD单元。
6.更换BCU。
SC号
项目
定义
可能的原因
相关SC
故障诊断程序
类型
SC221
同步检测信号出错2
LD过大
240-001：Y
240-002：M
240-003：C
240-004：K
LD电源超过67mA.
·LD磨损(电流/光输出特性已改变)
·LD坏了(短路)
1.关开主电开关
2.更换LD单元。
SC260
LD HP传感器未开启(仅K)
在回原位时，需花5秒钟以上的时间来开启HP传感器(传感器执行器没有覆盖传感器)。
3.更换热敏电阻。
4.更换BCU。
SC471
转印带原位出错
转印带接触电机开启后，转印带原位传感器没有从高改变到低(原位)或反之亦然。
·转印带单元放置不当
·转印带HP传感器和/或转印带放置传感器不良
理光sc代码+解决方法(历年经验)
2、故障诊断2.1 维修呼叫的状态2.1.1 概要注意：1) 若问题是关系到电路板的，在更换PCBs之前，先断开他们，然后再连接。
2) 若问题是关系到电机锁定，在更换电机或传感器之前，先检查机械负荷。
3) 当在SP模式中发生A级别或B级别SC，显示器不显示SC代码，若此情况发生，退出SP模式之后检查SC代码。
这不适用于B’级别代码。
2.1.2 SC代码的说明SC101：曝光灯出错－定义－[B]当扫描白板时，未恰当地探测到标准白板。
－可能的原因－·曝光灯不良。
·曝光灯镇流器不良。
·曝光灯连接器不良。
·脏的扫描仪反射镜或扫描仪反射镜移位。
·SBU板不良。
·SBU连接器不良。
·透镜块移位。
SC120：扫描仪原位出错1－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测关闭状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC121：扫描仪原位出错2－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC122：扫描仪原位出错3－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC123：扫描仪原位出错4－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC130：SBU不良（B）SC131：扫描DF文件时，软件设置程序产生出错。
理光复印机维修代码表SC
SC231
FGATE到时
231-001：Y
231-002：M
231-003：C
231-004：K
当LD单元发射激光光束来打印作业时，反馈信号保持低并在曝光一页后变高。在以下情况下检测SC代码。
·完成激光曝光后，反馈信号保持低7秒时，或者当反馈信号保持低直到多页打印模式中下一页的激光时间为止。
1.产开庆开在。
2.检查和解决导致低图像浓度的问题。
3.清洁或更换转印带和或ID传感器。
4.更换PCU或清洁导致色粉掉落到转印带的显影单元。
SC370
TD传感器
[K]：调整出错
显影剂初始化时，TD传感器的输出值不在调节范围之内±
·连接不良(TD传感器输出小于 。
·不良的TD传感器
1.关开主开关
2.复位相关的色粉显影蝉元，
230-004：K
基于对位传感器的开启时序，BCU产生FGATE信号。然后，它把信号发送到LD单元。LD单元向BCU发送一个反馈信号。当LD单元开始发射激光光束时，反馈信号由高变低。
·BCU和LD单元的连接不良
·BCU不良
·LD单元不良
1.关开主开关。
2.检查LD单元和BCU单元之间的电缆。
3.更换LD单元。
SC375
Vt出错[Y]
SC376
Vt出错[C]
SC377
Vt出错[M]
SC号
项 目
定 义
可能的原因
相关SC
故障诊断程序
类型
SC380
黑色显影电机出错
当电机速度是在目标值内，电机向BCU发送一个锁定信号(在CN214-5上高到低)。
在以下情况下检测
SC380：
理光sc代码+解决方法(历年经验)
2、障碍诊疗之阳早格格创做2.1 维建呼喊的状态提要维建呼喊状态有四种级别.注意：1) 若问题是关系到电路板的，正在调换PCBs之前，先断开他们，而后再对接.2) 若问题是关系到电机锁定，正在调换电机大概传感器之前，先查看板滞背荷.3) 当正在SP模式中爆收A级别大概B级别SC，隐现器不隐现SC代码，若此情况爆收，退出SP模式之后查看SC代码.那不适用于B’级别代码.2 SC代码的证明SC101：曝光灯堕落－定义－[B]当扫描黑板时，已妥当天探测到尺度黑板.－大概的本果－·曝光灯不良.·曝光灯镇流器不良.·曝光灯对接器不良.·净的扫描仪反射镜大概扫描仪反射镜移位.·SBU板不良.·SBU对接器不良.·透镜块移位.SC120：扫描仪本位堕落1－定义－[B]正在初初化大概复印功夫，扫描仪本位传感器不探测关关状态.－大概的本果－·扫描仪本位传感器不良·扫描仪启动电机不良·扫描仪本位传感器对接器不良·扫描仪启动电机对接器不良·IOB板不良SC121：扫描仪本位堕落2－定义－[B]正在初初化大概复印功夫，扫描仪本位传感器不探测开开状态.－大概的本果－·扫描仪本位传感器不良·扫描仪启动电机不良·扫描仪本位传感器对接器不良·扫描仪启动电机对接器不良·IOB板不良SC122：扫描仪本位堕落3－定义－[B]正在扫描仪返回到本位时，扫描仪本位传感器探测开开状态.－大概的本果－·扫描仪本位传感器不良·扫描仪启动电机不良·扫描仪本位传感器对接器不良·扫描仪启动电机对接器不良·IOB板不良SC123：扫描仪本位堕落4－定义－[B]正在扫描仪返回到本位时，扫描仪本位传感器不探测开开状态. －大概的本果－·扫描仪本位传感器不良·扫描仪启动电机不良·扫描仪本位传感器对接器不良·扫描仪启动电机对接器不良·IOB板不良SC130：SBU不良（B）SC131：扫描DF文献时，硬件树立步调爆收堕落.（B）SC192：自动SBU安排堕落－定义－[B]自动SBU安排(SP4-903)功夫，探测到堕落.－大概的本果－·SBU不良·BICU板不良·曝光灯镇流器不良·曝光灯不良·黑板净SC194：IPU黑电仄探测堕落－定义－[B]由IPU芯片(BICU板上的)所探测到的红色尺度图形的程度火矮. －大概的本果－·曝光灯不良·BICU板不良·红色尺度图形的位子不精确·黑板净·SBU板不良SC302：充电辊鼓电－定义－[B]探测到充电辊鼓电旗号.－大概的本果－·充电辊益坏·充电下压板不良·PCU对接短佳SC304：充电辊电流建正堕落（C）SC320：多角反射镜堕落－定义－[B]正在多角反射镜电机开开旗号后，多角反射电机正在10秒内已达到它的运止速度，大概者正在支配功夫，正在连绝200ms以上已探测到锁定旗号.－大概的本果－·多角反射镜电机不良·多角反射镜电机的启动器战BICU板之间对接短佳·BICU板不良As：为六里镜电机坏,道更简直一些,是上边有揭片的三极管烧坏,大概是启动的芯片被烧坏,那些整件是果为下温战使用寿命到期才被烧坏的!SC321：无激光写进旗号(F-门)堕落－定义－[B]果为激光正在饱上的开初位子，当已通过激光写进天区的+5mm时，激光写进旗号(F-门)不可为矮电仄.－大概的本果－·BICU板不良·EMB(复印机特性扩集器)板不良·传实统制器大概挨印机统制器有不良的对接·传实统制器大概挨印机统制器不良SC322：激光共步堕落（浑净激光组件）－定义－[B]正在连绝5次的100ms隔断时间里，主扫描共步探测器板不克不迭探测激光共步旗号. －大概的本果－·激光共步探测器板战BICU板之间对接短佳·激光共步探测器板移位·激光共步探测器板不良·BICU板不良·LD单元不良SC323：LD启动电流过大（C）SC324：LD启动电流过大－定义－[B]LD启动板施加到LD的电流超出110mA.－大概的本果－·LD单元不良(果为老化电源缺累)·LD单元战BICU板之间对接不良·BICU板不良SC326：第二激光共步旗号堕落（C）As：先搞个400dpi战600dpi的初初化sp2-109-3初初化400dpi,sp2-109-4初初化600dp 还不可便浑净激光器sc-322/326障碍,是一二激光共步堕落,此类大部分是人为的障碍,出当前调养激光器之后,偶尔技能员浑净大概与出玻璃揩拭时,不能准确拆置到位,引至激光束无法准确射到共步检测板上,果此出代码!SC327：LD单元本位堕落1（B）SC328：LD单元本位堕落2（B）SC329：LD单元激光束间距安排的不精确（B）As：此类是果实止了齐扫除指令,不去矫正激光束,2-109-3战2-109-4SC350：ID传感器图形尝试堕落（C）连绝二次检测出以下其中之一种电压：vsp=0大概vsp≥2.5; vsg=0大概vsg≥As：ID传感器不良大概净；ID传感器接洽不良；下压板不良；IO板不良.1.最先确认使用本拆粉、载体战饱 2.查看饱表面是可磨益得锋利（磨益锋利会做用VSP值，此时请调换OPC饱）3.ID传感器表面浑净后，请包管传感器内里搞净.（ID传感器表面有一个透明的收射/接支窗心，一大概里粉加进到ID传感器内里弄净内里的收射/接支元件，进而做用ID 传感器的电压输出）SC351：ID传感器Vsg尝试堕落（C）SC352：ID传感器图形边沿检测堕落（C）SC353：ID传感器、LED电流正在初初化时非常十分堕落（C）SC354：ID传感器正在安排时超时非常十分堕落（C）SC390：TD传感器堕落，是载体老化，TD传感器查看载体粉多－定义－[B]复印功夫，TD传感器的输出连绝10次小于大概大于.－大概的本果－·TD传感器非常十分·PCU对接不良As：不妨把粉瓶拿出去，打开盖板印10弛乌纸（靠左边遮住5CM免得粘住热滚卡纸）而后运止一遍载体初初化2-801，停止后开关机 390问题便办理了SC391：隐影偏偏压揭收－定义－[B]探测到隐影偏偏压揭收旗号.－大概的本果－·PCU对接不良·下电压板不良SC392：TD传感器初初设定堕落－定义－[B]已经完毕TD传感器初初设定后，TD劣输出电压超出安排的范畴(±《》0.2V).－大概的本果－·某些人记了撕掉PCU的色粉稀启·ID传感器不良·TD传感器非常十分·饱不转化·隐影辊不转化·PCU对接不良SC401：转印辊鼓电堕落1SC401：转印辊鼓电堕落2－定义－[B]探测到转印辊鼓电旗号.已探测到转印辊的电流返回旗号.－大概的本果－·下电压板不良·PCU对接不良·转印/分散单元搁置不精确·转印辊已益坏SC402：转印辊开路堕落（C）（通电处掉了一齐铁片）403：转印戴位子传感器堕落（C）405：转印戴堕落（C）SC411：分散偏偏压揭收堕落－定义－[B]探测到分散偏偏压揭收旗号.－大概的本果－·下电压板不良·PCU对接不良·搁电板不良440：主电机卡死（C）490：排风扇电机卡死（C）492：热却风扇电机卡死（C）SC500：主电机锁定－定义－[B]主电机开初转化后，超出500ms已探测到主电机锁定旗号，大概末尾旗号后正在转化功夫，超出500ms已探测到锁定旗号.－大概的本果－·驱效果构上背荷太大·主电机不良SC501：第1纸盘提下电机障碍SC502：第2纸盘提下电机障碍SC503：第3纸盘提下电机障碍(可选的纸盘单元)SC504：第4纸盘提下电机障碍(可选的纸盘单元)－定义－[C]纸盘提下电机已经开开18秒后已激活纸盘提下传感器.－大概的本果－·纸提下传感器不良·纸盘提下电机不良·驱效果构上背荷太大·纸盘提下电机对接短佳SC506：纸盘电机锁定(可选纸盘单元)－定义－[C]转化功夫，超出已探测到电机锁定旗号大概正在以上已探测到锁定旗号.－大概的本果－·纸盘单元电机不良·驱效果构上背荷太大SC507：串列纸盘提下堕落(可选的LCT)－定义－[C]纸盘提下电机已经开开8秒去下落串列纸盘，但是已激活下节制传感器.－大概的本果－·纸盘提下电机不良·下节制传感器不良·驱效果构上背荷太大SC508：后栏板启动堕落(可选的LCT)－定义－[C]后栏板启动电机已开开8秒去下落串列纸盘，但是已激活返回位子传感器.－大概的本果－·后栏板电机不良·返回位子传感器不良·驱效果构上背荷太大SC509：侧栏板启动堕落(可选的LCT)－定义－[C]当左纸盘里的纸堆移背左纸盘时，超出3秒种内已激活侧栏板定位传感器.当纸堆移动左纸盘后，超出3秒钟已激活侧栏板关关传感器.－大概的本果－·侧栏板电机不良·侧栏板位子传感器不良·侧栏板关关传感器不良·驱效果构上背荷太大510：LCT纸盒障碍（C）SC541：定影的热敏电阻开路－定义－[A]由热敏电阻所探测到的温度矮于55℃达15秒，大概矮于75℃达20秒.当纸堆移动左纸盘后，超出3秒钟已激活侧栏板关关传感器.－大概的本果－·定影热敏电阻不良大概移位·定影灯开路·定影熔丝开路·电源板不良·定影单元对接不良SC542：定影温度预热堕落－定义－[A]主开关开开后，定影温度正在60秒内已达到155℃.－大概的本果－·定影热敏电阻不良大概移位·定影灯开路·定影熔丝开路·电源板不良·定影单元对接不良SC543：定影过热堕落－定义－[A]定影热敏电阻探测到定影温度超出231℃达1秒.－大概的本果－·定影热敏电阻不良·电源板不良SC544：定影矮温度堕落－定义－[B]定影热敏电阻探测到定影温度矮于100℃达1秒.－大概的本果－·定影热敏电阻不良·电源板不良·定影单元对接短佳SC545：定影灯仍旧开开（A）SC546：不宁静的定影温度－定义－[A]定影温度超出60℃：定影灯开开后，正在6秒内定影温度不降下到2℃大概2℃以上.定影温度60℃大概矮于60℃：正在6秒隔断时间里，定影温度不降下到2℃大概2℃以上(定影灯开开后，6s计时器开开14秒).－大概的本果－·热敏电阻不良·定影单元对接短佳·电源单元不良SC547：整接叉旗号障碍－定义－[A]正在一定的时间里已探测到整接叉旗号.－大概的本果－·电源板不良·IOB不良·BICU不良SC548：定影拆置拆置堕落（A）SC590：排气扇电机堕落CPU探测到排气扇锁定旗号超出秒.－大概的本果－·排气扇电机的对接不良·电机启动上背荷太大SC599：单格纸盒电机卡死（C）SC601：BICU与扫描拆置间通疑非常十分（C）SC610：IOB战单里单元之间的通讯堕落－定义－[B’]有了单里单元，IOB不克不迭精确天通讯.－大概的本果－·IOB战单里单元之间的对接短佳·IOB不良·单里统制板不良SC611：BICU与ADF之间通疑中断堕落（C）SC612：BICU与ADF之间通疑指令堕落（C）SC620：IOB战ADF之间通讯堕落－定义－[B]正在4秒大概4秒以上，IOB不克不迭接支到ADF主板的应问.－大概的本果－·IOB战ADF主板(DF对接器)之间对接短佳·ADF主板不良·IOB不良621：BICU与文献制成器大概邮箱之间通疑超时堕落（C）623：BICU与纸盒单元之间通疑超时堕落（C）624：BICU与纸盒单元之间通疑中断堕落（C）626：BICU与LCT之间通疑超时堕落（C）627：BICU与LCT之间通疑中断堕落（C）630：CS630与CSS（RSS）的通讯波折（D）640：BICU统制数据收支战数检堕落（D）641：BICU统制数据收支非常十分（D）670：引擎应问堕落（B）672：统制器支配里板正在开用时通讯堕落（B）690：GAVD块I2C总线堕落（A）SC691：BICU战传实统制器之间通讯不良－定义－[B]BICU板不克不迭精确天与传实统制器通讯.－大概的本果－·BICU板战传实统制器之间的对接短佳·BICU板不良·传实统制器不良SC692：BICU战挨印机统制器之间通讯不良－定义－[B]BICU板不克不迭精确天与挨印机统制器通讯.－大概的本果－·BIC板战母板之间对接短佳·母板战挨印机统制器之间的对接短佳·挨印机统制器不良·母板不良SC694：BICU战扫描仪统制之间的通讯堕落BICU板不克不迭精确天与扫描仪统制器通讯，－大概的本果－·BICU板战母板之间对接短佳·母板战扫描仪统制器之间对接短佳·BICU板不良·扫描仪统制器不良·母板不良SC696：IOB战最后加工器之间通讯堕落－定义－[B’]IOB不克不迭精确天与最后加工器通讯.－大概的本果－·IOB战最后加工器之间对接不良·IOB不良·最后加工器主板不良700：ARDF本稿搓纸障碍（B）701：ARDF本稿搓纸/纸担降机构障碍（B）SC722：最后加工器电机堕落－定义－[B’]1) 当返回到本位时，最后加工器的齐纸机H.P传感器仍旧关关一段时间.2) 当离开本位时，最后加工器的剂纸机传感器激活(开开)一段时间.－大概的本果－·齐纸机H.P传感器不良·齐纸机电机不良SC724：文献制成器拆订锤电机堕落（B）SC725：最后加工器纸堆输出电机堕落－定义－[B’]纸堆出纸皮戴H.P传感器正在纸堆输出电机开开后，正在一定的时间里不被激活.－大概的本果－·纸堆输出传感器不良·纸堆输出电机不良SC726：最后加工器变换电机堕落－定义－[B’]变换电机开开后，正在一定的时间里已完毕纸盘的变换.－大概的本果－·变换电机不良·活动纸盘半转化传感器不良SC727：文献制成器拆订器转化电机堕落（B）SC729：文献制成器挨孔电机堕落（B）SC730：最后加工器拆订机位子电机堕落－定义－[B’]1) 拆订机电机开开后，拆订机正在一定的时间里不返回到它的本位.2) 拆订机电机开开后，正在一定的时间里不激活拆订机H.P传感器.－大概的本果－·拆订机电机不良·拆订机H.P传感器不良·拆订机电机对接短佳SC731：文献制成器出纸导板挨开/关电机堕落（B）SC732：文献制成器上纸盒移动电机堕落（B）SC733：最后加工器纸堆输出电机堕落－定义－[B]纸堆输出电机开开后，正在一定的时间里不激活纸堆的输出皮戴的H.P传感器.－大概的本果－·纸堆输出传感器不良·纸堆输出电机不良SC734：最后加工器提下电机堕落－定义－[B’]活动纸盘提下电机开开后，正在一定的时间乡不激活纸堆下度传感器.－大概的本果－·活动纸盘提下电机不良·纸堆下度传感器不良SC735：最后加工器出心导板电机堕落－定义－[B’]出纸导板电机开开后，正在一定的时间里不激活出纸导板挨开传感器大概出纸导板HP传感器.－大概的本果－·出纸导板电机不良·出纸导板HP传感器不良·出纸导板挨开传感器不良SC750：换里单元对接堕落－定义－[B’]当拆置了单里单元时，IOB不克不迭精确天与换里单元通讯.－大概的本果－·IOB战换里单元之间对接短佳·IOB不良SC751：桥接单元对接堕落－定义－[B’]当拆置了最后加工器时，IOB不克不迭精确天与桥接单元通讯.－大概的本果－·IOB战桥接单元对接短佳·IOB不良SC752：最后加工器对接堕落－定义－[B’]拆置了桥接单元，IOB不克不迭精确天与最后加工器通讯.－大概的本果－·最后加工器战桥接单元之间对接短佳·IOB不良SC760：ADF门非常十分－定义－[B]ADF主板战IOB之间的ADF门旗号线被断开.－大概的本果－·ADF主板不良·输进/输出板不良·ADF主板战IOB之间的对接短佳(ADF门线)SC770：活动纸盘电机堕落(可选的活动纸盘单元)－定义－[B’]活动纸盘电机开开后，正在一定的时间里不激活活动纸盘半转化传感器.－大概的本果－·活动纸盘电机不良·活动纸盘半转化传感器不良800：视频输出不中断则开用的堕落（B）804：视频输进不中断则开用的堕落（B）819：核心步调不匹配堕落（B）820：自诊疗堕落CPU（B）821：自诊疗堕落ASIS（B）822：自诊疗堕落硬盘（B）823：自诊疗堕落NIB（B）824：自诊疗堕落NVRAM（B）826：自诊疗堕落可选的NVRAM（B）820：自诊疗堕落RAM（B）820：自诊疗堕落ROM（B）820：自诊疗堕落可选的RAM（B）SC900：电气总计数器堕落－定义－[B]电气总计数器不精确运止.－大概的本果－·NVRAM不良SC901：板滞总计数器－定义－[B]板滞总计数器不精确运止.－大概的本果－·机构总计数器不良·IOB不良·板滞总计数器已对接上SC921：EMB(复印机特性扩展器)硬件堕落－定义－[B]MSU的硬件不良.－大概的本果－·EMB(复印机特性扩燕尾服器)不良·BICU不良SC-922 IMB DRAM堕落 SC-924 可选的DRAM堕落 SC-925 IMB非对接的堕落 SC-926 内存容量堕落SC980：步调拆载堕落－定义－[A]步调不克不迭精确天拆载.－大概的本果－·BICU战IC板之间的对接短佳·BICU板不良·IC板大概步调不良·注意：本SC应通过再次从IC卡上测验考查下载去扫除.SC-981 NVRAM堕落SC990：BICU战IOB之间的通讯堕落，ID传感器样图尝试历程中，不克不迭15次通过检测－定义－[B]BICU不克不迭与IOB通讯.－大概的本果－·BICU战IC板之间的对接短佳·BICU板不良·IOB不良As：正在复印历程中突然出现该代码，关/开机后仄常，但是复印数弛后再次出现.（有得关/开机后末究消不掉）障碍本果：常常SC990是搞ID传感器样图时堕落制成的，本果有佳多种，觉有ID传感器、充电辊、OPC饱大概载体不良制成.偶尔更搞上述某个整件后问题办理，但是几万弛后又出现SC990，便那样SC990反复出现.办理要领：提议调换饱（但是由于百般本果姑且不克不迭调换的请参照底下的要领）1.将SP2-210-1（ID传感器样图检测的隔断时间）由10调到0；将sp2-210-2(强制创制ID图形的隔断)由200调至500；将sp3-001-1(ID传感器功率值树立)由100调至200.2.将sp2-201-2(ID传感品样图)由380调至480.如依旧出现SC990 不妨将SP-2-208的0变动为1.此时的供粉模式改为像素记数模式，那种模式呆板以牢固模式供粉，复印机不提示缺粉，如有印件变深大概变浅情况，请即时查看及建改SC999：步调版本堕落－定义－[B]下载了不精确典型的主硬件.－大概的本果－·用于另一台呆板上的主硬件被下载到此呆板上.。
理光SC代码
SC101 ----- 说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平。
可能原因：暴光灯不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；SBU板不良。
SC102 ----- 说明暴光灯出错。
扫描原稿后，暴光灯亮着的时间超过3分钟。
原因：SBCU 板不良；IPU板不良；控制板不良。
SC120 ----- 说明扫描仪原位出错。
在初始化或复印期间，扫描仪原位传感器未检测到接通状态。
可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。
SC121 ---- 说明扫描仪原位出错。
同SC120相反。
可能原因：同SC120。
SC122 ---- 说明扫描仪传感器出错。
在扫描架返回时原位传感器仍然开启。
可能原因：同上。
ANAASC123 --- 说明扫描仪原位传感器出错。
扫描架返回原位后，扫描仪原位传感器没有开启。
可能原因：同上。
SC141 ---- 说明黑色色差修正出错，。
可能原因：透镜块不良；SBCU板不良。
SC143 ---- 说明SBU自动调节出错。
可能原因：暴光灯连接断开；压板下没有空白A3纸；白板脏污或丢失。
SC144 ---- 说明SBU B=板连接出错。
可能原因：SBU板和IPU板之间的线束松动，断开或损坏。
SC165 ---- 说明复制数据安全单元出错。
可能原因：未安装复印数据安全单元板；安装的复印数据安全单元型号不正确。
SC193 --- 说明图象传输出错。
可能原因：IPU板不良；控制板不良；视频控制器不良SC195 ---- 说明DFGATE 显示出错。
可能原因：ADF接口电缆松动，断开或损坏；SBCU 板不良；SBCU板和ADF之间的固件不匹配。
SC196 ---- 说明DFDATE求反出错。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、故障诊断2.1 维修呼叫的状态2.1.1 概要注意：1) 若问题是关系到电路板的，在更换PCBs之前，先断开他们，然后再连接。
2) 若问题是关系到电机锁定，在更换电机或传感器之前，先检查机械负荷。
3) 当在SP模式中发生A级别或B级别SC，显示器不显示SC代码，若此情况发生，退出SP模式之后检查SC代码。
这不适用于B’级别代码。
2.1.2 SC代码的说明SC101：曝光灯出错－定义－[B]当扫描白板时，未恰当地探测到标准白板。
－可能的原因－·曝光灯不良。
·曝光灯镇流器不良。
·曝光灯连接器不良。
·脏的扫描仪反射镜或扫描仪反射镜移位。
·SBU板不良。
·SBU连接器不良。
·透镜块移位。
SC120：扫描仪原位出错1－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测关闭状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC121：扫描仪原位出错2－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC122：扫描仪原位出错3－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC123：扫描仪原位出错4－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC130：SBU不良（B）SC131：扫描DF文件时，软件设置程序产生出错。
（B）SC192：自动SBU调节出错－定义－[B]自动SBU调节(SP4-903)期间，探测到出错。
－可能的原因－·SBU不良·BICU板不良·曝光灯镇流器不良·曝光灯不良·白板脏SC194：IPU白电平探测出错－定义－[B]由IPU芯片(BICU板上的)所探测到的白色标准图形的水准水低。
－可能的原因－·曝光灯不良·BICU板不良·白色标准图形的位置不正确·白板脏·SBU板不良SC302：充电辊漏电－定义－[B]探测到充电辊漏电信号。
－可能的原因－·充电辊损坏·充电高压板不良·PCU连接不好SC304：充电辊电流修正出错（C）SC320：多角反射镜出错－定义－[B]在多角反射镜电机开启信号后，多角反射电机在10秒内未达到它的运转速度，或者在操作期间，在连续200ms以上未探测到锁定信号。
－可能的原因－·多角反射镜电机不良·多角反射镜电机的驱动器和BICU板之间连接不好·BICU板不良As：为六面镜电机坏,讲更具体一些,是上边有贴片的三极管烧坏,或是驱动的芯片被烧坏,这些零件是因为高温和使用寿命到期才被烧坏的!SC321：无激光写入信号(F-门)出错－定义－[B]因为激光在鼓上的开始位置，当已经过激光写入区域的+5mm时，激光写入信号(F-门)没有成为低电平。
－可能的原因－·BICU板不良·EMB(复印机特点扩散器)板不良·传真控制器或打印机控制器有不良的连接·传真控制器或打印机控制器不良SC322：激光同步出错（清洁激光组件）－定义－[B]在连续5次的100ms间隔时间里，主扫描同步探测器板不能探测激光同步信号。
－可能的原因－·激光同步探测器板和BICU板之间连接不好·激光同步探测器板移位·激光同步探测器板不良·BICU板不良·LD单元不良SC323：LD驱动电流过大（C）SC324：LD驱动电流过大－定义－[B]LD驱动板施加到LD的电流超过110mA。
－可能的原因－·LD单元不良(因为老化电源不足)·LD单元和BICU板之间连接不良·BICU板不良SC326：第二激光同步信号出错（C）As：先做个400dpi和600dpi的初始化sp2-109-3初始化400dpi,sp2-109-4初始化600dp 还不行就清洁激光器sc-322/326故障,是一二激光同步出错,此类大部分是人为的故障,出现在保养激光器之后,有时技术员清洁或取出玻璃擦拭时,没有能准确安装到位,引至激光束无法准确射到同步检测板上,因此出代码!SC327：LD单元原位出错1（B）SC328：LD单元原位出错2（B）SC329：LD单元激光束间距调节的不正确（B）As：此类是因执行了全清除指令,没有去校正激光束,2-109-3和2-109-4SC350：ID传感器图形测试出错（C）连续两次检测出以下其中之一种电压：vsp=0或vsp≥2.5; vsg=0或vsg≥2.5As：ID传感器不良或脏；ID传感器接头不良；高压板不良；IO板不良。
1.首先确认使用原装粉、载体和鼓2.检查鼓表面是否磨损得利害（磨损厉害会影响VSP值，此时请更换OPC 鼓）3.ID传感器表面清洁后，请保证传感器内部干净。
（ID传感器表面有一个透明的发射/接收窗口，一可能面粉进入到ID传感器内部弄脏里面的发射/接收元件，从而影响ID传感器的电压输出）SC351：ID传感器Vsg测试出错（C）SC352：ID传感器图形边缘检测出错（C）SC353：ID传感器、LED电流在初始化时异常出错（C）SC354：ID传感器在调节时超时异常出错（C）SC390：TD传感器出错，是载体老化，TD传感器检查载体粉多－定义－[B]复印期间，TD传感器的输出连续10次小于0.5V或大于4.0V。
－可能的原因－·TD传感器异常·PCU连接不良As：可以把粉瓶拿出来，翻开盖板印10张黑纸（靠左边遮住5CM以免粘住热滚卡纸）然后运行一遍载体初始化2-801，停止后开关机390问题就解决了SC391：显影偏压泄漏－定义－[B]探测到显影偏压泄漏信号。
－可能的原因－·PCU连接不良·高电压板不良SC392：TD传感器初始设定出错－定义－[B]已经完成TD传感器初始设定后，TD优输出电压超出调节的范围(2.0±《》0。
2V)。
－可能的原因－·某些人忘了撕掉PCU的色粉密封·ID传感器不良·TD传感器异常·鼓不转动·显影辊不转动·PCU连接不良SC401：转印辊漏电出错1SC401：转印辊漏电出错2－定义－[B]探测到转印辊漏电信号。
未探测到转印辊的电流返回信号。
－可能的原因－·高电压板不良·PCU连接不良·转印/分离单元放置不正确·转印辊已损坏SC402：转印辊开路出错（C）（通电处掉了一块铁片）403：转印带位置传感器出错（C）405：转印带出错（C）SC411：分离偏压泄漏出错－定义－[B]探测到分离偏压泄漏信号。
－可能的原因－·高电压板不良·PCU连接不良·放电板不良440：主电机卡死（C）490：排风扇电机卡死（C）492：冷却风扇电机卡死（C）SC500：主电机锁定－定义－[B]主电机开始转动后，超过500ms未探测到主电机锁定信号，或最后信号后在转动期间，超过500ms未探测到锁定信号。
－可能的原因－·驱动机构上负荷太大·主电机不良SC501：第1纸盘提升电机故障SC502：第2纸盘提升电机故障SC503：第3纸盘提升电机故障(可选的纸盘单元)SC504：第4纸盘提升电机故障(可选的纸盘单元)－定义－[C]纸盘提升电机已经开启18秒后未激活纸盘提升传感器。
－可能的原因－·纸提升传感器不良·纸盘提升电机不良·驱动机构上负荷太大·纸盘提升电机连接不好SC506：纸盘电机锁定(可选纸盘单元)－定义－[C]转动期间，超过1.5s未探测到电机锁定信号或在1.0s以上未探测到锁定信号。
－可能的原因－·纸盘单元电机不良·驱动机构上负荷太大SC507：串列纸盘提升出错(可选的LCT)－定义－[C]纸盘提升电机已经开启8秒来下降串列纸盘，但未激活下限制传感器。
－可能的原因－·纸盘提升电机不良·下限制传感器不良·驱动机构上负荷太大SC508：后栏板驱动出错(可选的LCT)－定义－[C]后栏板驱动电机已开启8秒来下降串列纸盘，但未激活返回位置传感器。
－可能的原因－·后栏板电机不良·返回位置传感器不良·驱动机构上负荷太大SC509：侧栏板驱动出错(可选的LCT)－定义－[C]当左纸盘里的纸堆移向右纸盘时，超过3秒种内未激活侧栏板定位传感器。
当纸堆移动右纸盘后，超过3秒钟未激活侧栏板关闭传感器。
－可能的原因－·侧栏板电机不良·侧栏板位置传感器不良·侧栏板关闭传感器不良·驱动机构上负荷太大510：LCT纸盒故障（C）SC541：定影的热敏电阻开路－定义－[A]由热敏电阻所探测到的温度低于55℃达15秒，或低于75℃达20秒。
当纸堆移动右纸盘后，超过3秒钟未激活侧栏板关闭传感器。
－可能的原因－·定影热敏电阻不良或移位·定影灯开路·定影熔丝开路·电源板不良·定影单元连接不良SC542：定影温度预热出错－定义－[A]主开关开启后，定影温度在60秒内未达到155℃。
－可能的原因－·定影热敏电阻不良或移位·定影灯开路·定影熔丝开路·电源板不良·定影单元连接不良SC543：定影过热出错－定义－[A]定影热敏电阻探测到定影温度超过231℃达1秒。
－可能的原因－·定影热敏电阻不良·电源板不良SC544：定影低温度出错－定义－[B]定影热敏电阻探测到定影温度低于100℃达1秒。
－可能的原因－·定影热敏电阻不良·电源板不良·定影单元连接不好SC545：定影灯仍然开启（A）SC546：不稳定的定影温度－定义－[A]定影温度超过60℃：定影灯开启后，在6秒内定影温度没有上升到2℃或2℃以上。
