钢丝绳夹使用方法
钢丝绳绳卡正确安装
钢丝绳绳卡的正确安装
钢丝绳绳卡现被广泛使用，正确选择钢丝绳绳卡需要考虑绳卡的类型和强度。
一般用U型螺栓式或者双马鞍形，对于6股绳，绳卡连接处的强度大概为钢丝绳破断拉力的80%；
正确安装绳卡如下图所示：
错误的绳卡安装方式如下图所示：
绳卡数目一般不少于3-5个，绳卡的间距应≥钢丝绳径的6倍，最后一个卡子距绳头距离≥140mm卡子的数量根据钢丝绳直径而定，≤10mm设3个，10-20mm设4个，21-26mm设5个，25-36mm设6个，36-40mm设7个。
钢丝绳夹头在使用时应注意以下几点：
第一、卡子的大小要适合钢丝绳的粗细，U形环的内侧净距，要比钢丝绳直径大1～3mm，净距太大不易卡紧绳子，这样容易发生事故。
第二、上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。
钢丝绳的正确卡法
钢丝绳的正确卡法1. 介绍钢丝绳是一种由多股钢丝捻合而成的强度高、耐磨损的绳索，广泛应用于吊装、运输、建筑等领域。
正确的卡法是保证钢丝绳安全可靠使用的关键。
2. 钢丝绳的分类钢丝绳按照结构和用途可以分为多种类型，主要包括普通钢丝绳、合股钢丝绳、非旋转钢丝绳、托盘钢丝绳等。
不同类型的钢丝绳在卡法上也存在一些差异。
2.1 普通钢丝绳的卡法普通钢丝绳是由多股钢丝组成的，一般使用钢丝绳夹进行卡紧。
卡法步骤如下： 1. 将钢丝绳通过钢丝绳夹的夹口，确保钢丝绳夹的两侧夹口对齐。
2. 用螺栓将钢丝绳夹的两侧夹口夹紧，注意要均匀施力，避免偏斜。
3. 检查卡紧后的钢丝绳夹，确保夹口没有间隙，钢丝绳没有松动。
2.2 合股钢丝绳的卡法合股钢丝绳是由多股钢丝绞合而成的，其卡法相对复杂一些。
卡法步骤如下： 1. 将合股钢丝绳通过钢丝绳夹的夹口，确保钢丝绳夹的两侧夹口对齐。
2. 用螺栓将钢丝绳夹的两侧夹口夹紧，注意要均匀施力，避免偏斜。
3. 在钢丝绳夹的两侧夹口之间，再加装一层钢丝绳夹，夹紧方式同上。
4. 检查卡紧后的钢丝绳夹，确保夹口没有间隙，钢丝绳没有松动。
3. 钢丝绳的卡法注意事项在进行钢丝绳的卡法时，需要注意以下几点：3.1 选择合适的钢丝绳夹钢丝绳夹的质量和尺寸要与钢丝绳相匹配，选择合适的钢丝绳夹可以确保卡法的稳固性和可靠性。
3.2 均匀施力在卡紧钢丝绳夹时，要确保施力均匀，避免出现偏斜情况。
如果施力不均匀，可能会导致钢丝绳夹夹口间隙不均，影响安全性。
3.3 定期检查和维护钢丝绳卡法在使用过程中会受到振动、摩擦等力的作用，可能会导致钢丝绳夹松动。
因此，需要定期检查和维护钢丝绳夹，确保其紧固性。
3.4 避免过度紧固过度紧固钢丝绳夹可能会导致钢丝绳断裂或变形，因此在卡紧钢丝绳夹时要注意力度的掌握，避免过度紧固。
4. 钢丝绳卡法的重要性正确的钢丝绳卡法是保证钢丝绳安全可靠使用的重要因素。
如果卡法不正确或松动，可能会导致钢丝绳脱落、断裂等安全事故发生，造成人员伤亡和财产损失。
钢丝绳绳卡正确安装方法
13、钢丝绷绳卡扣
钢丝绳卡子数目一般很多于3-5个，卡子的间距应≥钢丝绳径的6倍，最后一个卡子
距绳头距离≥140mm卡子的数量根据钢丝绳直径而定，≤10mm设3个，10-20mm设4个，21-26mm设5个，25-36mm设6个，36-40mm设7个。
钢丝绳绳卡应配套使用，绳直径在10mm以下时，绳卡应很多于3个，10-20mm时应很多于4个。
绳卡间距是钢丝绳直径的6-8倍。
绳卡应将鞍座放在受力绳一边，U形卡环放
在返回的短绳一边，严禁正反排列。
钢丝绳夹头在使用时应注意以下几点：
a)选用夹头时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧，容易发生事故。
b)上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以包管接头牢固可靠。
c）夹头要一顺排列，U形部分与绳头接触，不克不及与主绳接触，如图a 所示。
如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。
d)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm处再安一个夹头，并将绳头放出一个“平安弯”，如图b 所示。
这样，当接头的钢丝绳发生滑动时，“平安弯”首先被拉直，这时就应该立即采纳措施处理。

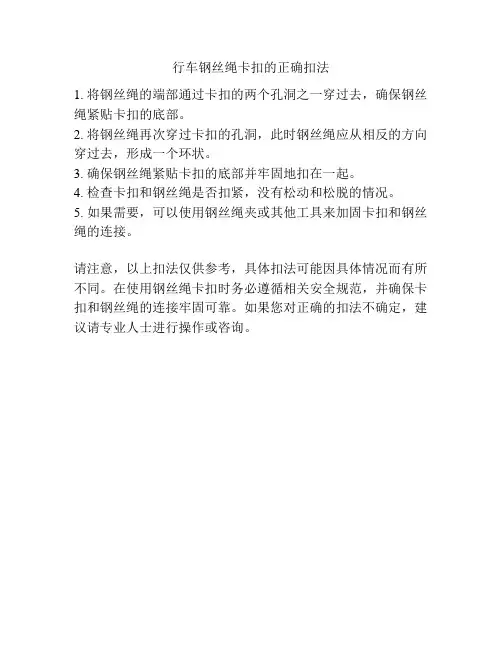

行车钢丝绳卡扣的正确扣法
行车钢丝绳卡扣的正确扣法
1. 将钢丝绳的端部通过卡扣的两个孔洞之一穿过去，确保钢丝绳紧贴卡扣的底部。
2. 将钢丝绳再次穿过卡扣的孔洞，此时钢丝绳应从相反的方向穿过去，形成一个环状。
3. 确保钢丝绳紧贴卡扣的底部并牢固地扣在一起。
4. 检查卡扣和钢丝绳是否扣紧，没有松动和松脱的情况。
5. 如果需要，可以使用钢丝绳夹或其他工具来加固卡扣和钢丝绳的连接。
请注意，以上扣法仅供参考，具体扣法可能因具体情况而有所不同。
在使用钢丝绳卡扣时务必遵循相关安全规范，并确保卡扣和钢丝绳的连接牢固可靠。
如果您对正确的扣法不确定，建议请专业人士进行操作或咨询。

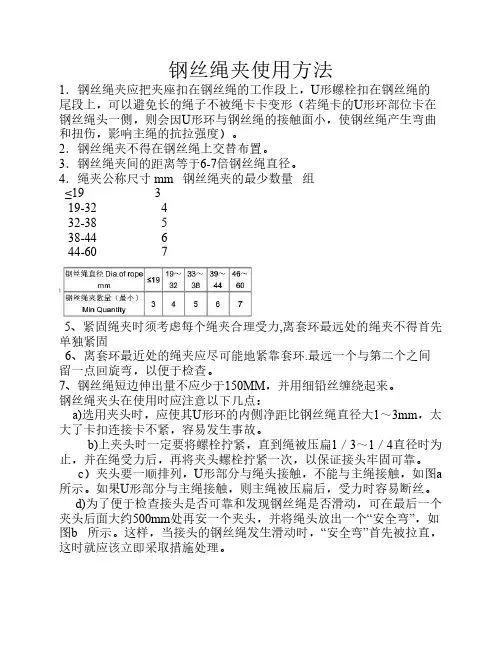

钢丝绳夹使用方法
钢丝绳夹使用方法1．钢丝绳夹应把夹座扣在钢丝绳的工作段上，U形螺栓扣在钢丝绳的尾段上，可以避免长的绳子不被绳卡卡变形（若绳卡的U形环部位卡在钢丝绳头一侧，则会因U形环与钢丝绳的接触面小，使钢丝绳产生弯曲和扭伤，影响主绳的抗拉强度）。
2．钢丝绳夹不得在钢丝绳上交替布置。
3．钢丝绳夹间的距离等于6-7倍钢丝绳直径。
4．绳夹公称尺寸 mm 钢丝绳夹的最少数量组≤19 319-32 432-38 538-44 644-60 75、紧固绳夹时须考虑每个绳夹合理受力,离套环最远处的绳夹不得首先单独紧固6、离套环最近处的绳夹应尽可能地紧靠套环.最远一个与第二个之间留一点回旋弯，以便于检查。
7、钢丝绳短边伸出量不应少于150MM，并用细铅丝缠绕起来。
钢丝绳夹头在使用时应注意以下几点：a)选用夹头时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧，容易发生事故。
b)上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。
c）夹头要一顺排列，U形部分与绳头接触，不能与主绳接触，如图a 所示。
如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。
d)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm处再安一个夹头，并将绳头放出一个“安全弯”，如图b 所示。
这样，当接头的钢丝绳发生滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。
放一个清楚点图片（不过没有安全弯）顺便提下目前用的比较多的钢丝绳编头的做法：用编结连接时，编结长度不应小于钢丝绳直径的１５倍，并且不得小于３００ｍｍ。
连接强度不得小于钢丝绳破断拉力的７５％；下面是下载的一个编织钢丝绳的一个视频，在重庆编个头子大概要25元至30元/个吧，会编的编起来很快。
钢丝绳卡子安装标准
钢丝绳卡子安装标准钢丝绳卡子（也称为钢丝绳夹具或钢绳夹具）是用于固定和连接钢丝绳的设备，通常用于吊装、索道、绳索桥等应用。
安装钢丝绳卡子需要遵循一定的标准和安全规定，以确保其安全和可靠性。
以下是一般情况下的钢丝绳卡子安装标准和注意事项：1.选择合适的卡子：首先，确保选择合适尺寸和类型的钢丝绳卡子，以适应具体的钢丝绳直径和应用需求。
2.安装位置：安装卡子的位置应符合设计规范和工程要求。
确保安装位置适当，以确保钢丝绳卡子能够承受预期的荷载。
3.卡子安装：在安装卡子之前，清洁和检查钢丝绳，确保没有损坏或缺陷。
将卡子正确安装在钢丝绳上，确保卡子的夹口正确对准钢丝绳，并紧固螺栓或螺母以保持安全。
4.螺栓和螺母：使用适当的螺栓和螺母，并按照制造商的规定正确拧紧它们。
确保螺栓和螺母安装正确，以防止松动或松脱。
5.安全装置：对于某些应用，可能需要额外的安全装置，如锁销或锁定装置，以确保卡子不会意外松开。
6.验收检查：安装完成后，进行验收检查，确保卡子已正确安装，没有明显的缺陷，并满足设计和安全要求。
7.定期维护：钢丝绳卡子需要定期检查和维护，以确保其运行正常并保持安全。
如果发现任何问题，应立即采取措施修复或更换。
8.培训：操作和维护钢丝绳卡子的人员应接受培训，了解正确的安装和操作程序，以确保安全使用。
注意：上述是一般安装钢丝绳卡子的指导原则，具体的安装标准和程序可能因地区、行业和应用而异。
在安装钢丝绳卡子之前，请始终查阅制造商的指南和相关的安全法规和标准，以确保遵循正确的程序。
安全永远是最重要的考虑因素。
钢丝绳夹头正确的夹法
钢丝绳夹头正确的夹法钢丝绳夹头是一种用于固定和连接钢丝绳的装置，其正确的夹法非常重要，可以确保夹头的安全性和可靠性。
本文将介绍钢丝绳夹头的正确夹法步骤，以帮助读者正确操作和使用钢丝绳夹头。
选择合适尺寸的钢丝绳夹头。
钢丝绳夹头有多种规格和型号，选择适合钢丝绳直径的夹头非常重要。
夹头过大或过小都会导致夹紧不牢固或者无法夹紧钢丝绳，因此要根据钢丝绳直径选择合适的夹头。
清洁并检查钢丝绳。
在夹头夹紧钢丝绳之前，应先清洁钢丝绳表面的灰尘、油污等杂质，以确保夹头能够紧密贴合钢丝绳。
同时，还要检查钢丝绳是否有明显的磨损或断裂，如有损坏应及时更换。
然后，正确安装夹头。
将钢丝绳放入夹头的夹口中，确保钢丝绳完全进入夹头内部。
然后，用扳手或其他工具旋紧夹头上的螺母，直到夹头夹紧钢丝绳并且无法再旋转为止。
在旋紧螺母的过程中，需要保持力度均匀，避免过度紧固导致钢丝绳变形或损坏。
接下来，进行夹头的验收。
夹头安装完毕后，应进行验收以确保夹头的安全性和可靠性。
首先，检查夹头是否紧固牢固，不能有松动现象。
其次，用力拉动钢丝绳，检查夹头是否能够牢固地固定住钢丝绳，不会发生滑动。
最后，检查夹头是否有明显的变形或损坏，如有问题应及时更换。
正确使用钢丝绳夹头。
在使用钢丝绳夹头时，应遵循以下几点注意事项。
首先，避免超负荷使用夹头，根据夹头的额定载荷来选择合适的夹头规格。
其次，定期检查夹头的状态，如有松动、磨损或其他异常情况应及时处理。
另外，在使用过程中要避免钢丝绳夹头受到严重的冲击或震动，以免影响夹头的固定效果。
钢丝绳夹头的正确夹法包括选择合适的夹头规格、清洁并检查钢丝绳、正确安装夹头、进行夹头的验收和正确使用夹头。
通过正确操作和使用钢丝绳夹头，可以确保夹头的安全性和可靠性，提高工作效率和安全性。
因此，我们在使用钢丝绳夹头时务必要掌握正确的夹法，并且定期检查和维护夹头的状态，以确保工作的顺利进行。
钢丝绳绳卡正确安装
第一、卡子的大小要适合钢丝绳的粗细，U形环的内侧净距，要比钢丝绳直径大1～3mm，净距太大不容易卡紧绳子，这样容易发生事故。
第二、上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以包管接头牢固可靠。
创作时间：贰零贰壹年柒月贰叁拾日
钢丝绳绳卡的正确装置之南宫帮珍创作
创作时间：贰零贰壹年柒月贰叁拾日
钢丝绳绳卡现被广泛使用，正确选择钢丝绳绳卡需要考虑绳卡的类型和强度。一般用U型螺栓式或者双马鞍形，对于6股绳，绳卡连接处的强度大概为钢丝绳破断拉力的80%；
正确装置绳卡如下图所示：
错误的绳卡装置方式如下图所示：
绳卡数目一般很多于3-5个，绳卡的间距的数量根据钢丝绳直径而定，≤10mm设3个，10-20mm设4个，21-26mm设5个，25-36mm设6个，36-40mm设7个。
钢丝绳夹头正确的夹法
钢丝绳夹头正确的夹法钢丝绳夹头是工业上常用的一种夹具，用于将钢丝绳固定在一个位置，确保其不会松动或滑脱。
正确的夹法对于钢丝绳的使用和安全非常重要。
本文将介绍钢丝绳夹头的正确夹法，以确保其能够有效地起到固定作用。
选择合适的夹头是至关重要的。
夹头的尺寸和材质应与钢丝绳相匹配，确保其能够牢固地夹住钢丝绳而不会造成损坏。
通常，夹头应具有足够的强度和耐腐蚀性，以适应不同工作环境和条件。
在夹头安装之前，需要将钢丝绳的末端剥开一段，露出内部的钢丝。
然后，将钢丝绳的末端通过夹头的孔洞，确保钢丝绳的末端和夹头紧密贴合。
接下来，使用专用的夹头钳将夹头紧紧夹住钢丝绳的末端。
夹头钳应具有足够的力量，以确保夹头能够牢固地夹住钢丝绳，防止其松动或滑脱。
在夹头夹紧之后，需要进行一次检查，确保夹头已经正确夹住钢丝绳。
可以用手轻轻拉动钢丝绳，检查夹头是否能够牢固地抓住钢丝绳而不会松动。
如果夹头松动，需要重新夹紧。
为了增加夹头与钢丝绳之间的摩擦力，可以在夹头和钢丝绳之间加入一些垫片。
垫片可以提供额外的摩擦力，增加夹头的夹紧力度，从而更好地固定钢丝绳。
除了正确的夹紧钢丝绳之外，还需要注意夹头的安装位置。
夹头应该安装在钢丝绳需要固定的位置上，并且应该均匀地分布在钢丝绳的长度上，以确保整个钢丝绳被均匀地固定。
在使用钢丝绳夹头固定钢丝绳时，还需要定期检查夹头的状态。
如果夹头出现松动或损坏，应及时更换或修理，以确保固定的效果。
总结起来，正确的钢丝绳夹头夹法对于钢丝绳的使用和安全至关重要。
选择合适的夹头，将钢丝绳正确夹紧，并定期检查夹头的状态，能够确保钢丝绳的固定效果。
希望本文的介绍能够帮助大家正确使用钢丝绳夹头，保障工作安全。
钢丝绳绳卡正确安装方法
13、钢丝绷绳卡扣【1】
钢丝绳卡子数目一般不少于3-5个，卡子的间距应≥钢丝绳径的6倍，最后一个卡子
距绳头距离≥140mm卡子的数量根据钢丝绳直径而定，≤10mm设3个，10-20mm设4个，21-26mm设5个，25-36mm设6个，36-40mm设7个。
钢丝绳绳卡应配套使用，绳直径在10mm以下时，绳卡应不少于3个，10-20mm时应不少于4个。
绳卡间距是钢丝绳直径的6-8倍。
绳卡应将鞍座放在受力绳一边，U形卡环放
在返回的短绳一边，严禁正反排列。
钢丝绳夹头在使用时应注意以下几点：
a)选用夹头时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧，容易发生事故。
b)上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。
c）夹头要一顺排列，U形部分与绳头接触，不能与主绳接触，如图a 所示。
如果U 形部分与主绳接触，则主绳被压扁后，受力时容易断丝。
d)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm处再安一个夹头，并将绳头放出一个“安全弯”，如图b 所示。
这样，当接头的钢丝绳发生滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。
2022年3月23日；第1页共1页。
钢丝绳绳卡使用注意事项(二篇)
钢丝绳绳卡使用注意事项1、绳夹必须有出厂合格证和质量证明书。
螺母与螺栓的配合应符合要求，螺母应能用手拧入，但无松旷现象，螺纹部位应加润滑油。
2、使用时，应根据所卡夹钢丝绳的直径大小选择相应规格的绳夹，严禁代用(大代小或小代大)或采用在绳夹中加垫料的方法拧紧绳夹。
3、每个绳夹都要拧紧，以压扁钢丝绳直径1/3左右为宜。
并应将U形部分卡在绳头(即活头)一边。
这是因为U形环与钢丝绳的接触面小，容易使钢丝绳产生弯曲，如有松动或滑移，绳头也不会从U形环中滑出，只是绳夹与主绳滑动，有利于安全。
4、一般绳夹的间距最小应为钢丝绳直径的6倍。
卡绳时，应将两根钢丝绳理顺，使其紧密相靠，不能一根紧一根松，否则绳夹不能同时起作用，将会影响安全使用。
5、钢丝绳受力后，应立即检查绳夹是否走动。
由于钢丝绳受力后会产生变形，因此，对绳夹要进行二次拧紧。
吊装重要的设备时，为了便于检查，可在绳头的尾部加一保险绳夹。
这一方面可以及时发现绳夹是否走动，另一方面也可以使保险绳夹自动进入工作状态，以保证作业安全。
6、绳夹使用后，要检查螺栓的螺纹有无损坏。
暂时不用时，应在螺纹处涂上防锈油，并存放于干燥处备用。
钢丝绳绳卡使用注意事项（二）钢丝绳绳卡是一种用来固定钢丝绳的装置，广泛应用于吊装、牵引等工作中。
在使用钢丝绳绳卡的过程中，有一些注意事项需要特别注意，以确保工作的安全性和顺利进行。
下面将介绍钢丝绳绳卡使用的注意事项。
1.选择适当的钢丝绳绳卡：在选择钢丝绳绳卡时，需要根据实际工作情况和要求来确定适当的类型和尺寸。
不同的工作场景和钢丝绳直径需要不同类型和尺寸的绳卡。
选择合适的绳卡可以确保绳卡与钢丝绳的紧密结合，以提供适当的固定力和牵引力。
2.安装前检查绳卡：在使用绳卡之前，需要仔细检查绳卡的外观和质量。
确保绳卡没有明显的变形、裂纹或其他破损。
同时，还需要检查绳卡的工作载荷等级和质量认证等标识，以确保其符合安全要求。
3.正确安装绳卡：在安装绳卡时，需要注意正确的安装位置和方式。
钢丝绳绳卡使用注意事项
安全管理/行业安全
钢丝绳绳卡使用注意事项
1、绳夹必须有出厂合格证和质量证明书。
螺母与螺栓的配合应符合要求，螺母应能用手拧入，但无松旷现象，螺纹部位应加润滑油。
2、使用时，应根据所卡夹钢丝绳的直径大小选择相应规格的绳夹，严禁代用(大代小或小代大)或采用在绳夹中加垫料的方法拧紧绳夹。
3、每个绳夹都要拧紧，以压扁钢丝绳直径1/3左右为宜。
并应将U形部分卡在绳头(即活头)一边。
这是因为U形环与钢丝绳的接触面小，容易使钢丝绳产生弯曲，如有松动或滑移，绳头也不会从U形环中滑出，只是绳夹与主绳滑动，有利于安全。
4、一般绳夹的间距最小应为钢丝绳直径的6倍。
卡绳时，应将两根钢丝绳理顺，使其紧密相靠，不能一根紧一根松，否则绳夹不能同时起作用，将会影响安全使用。
5、钢丝绳受力后，应立即检查绳夹是否走动。
由于钢丝绳受力后会产生变形，因此，对绳夹要进行二次拧紧。
吊装重要的设备时，为了便于检查，可在绳头的尾部加一保险绳夹。
这一方
面可以及时发现绳夹是否走动，另一方面也可以使保险绳夹自动进入工作状态，以保证作业安全。
6、绳夹使用后，要检查螺栓的螺纹有无损坏。
暂时不用时，应在螺纹处涂上防锈油，并存放于干燥处备用。
钢丝绳绳卡正确安装方法
13、钢丝绷绳卡扣
钢丝绳卡子数目一般不少于3-5个，卡子的间距应≥钢丝绳径的6倍，最后一个卡子距绳头距离≥140mm卡子的数量根据钢丝绳直径而定，≤10mm设3个，10-20mm设4个，21-26mm设5个，25-36mm设6个，36-40mm设7个。
钢丝绳绳卡应配套使用，绳直径在10mm以下时，绳卡应不少于3个，10-20mm时应不少于4个。
绳卡间距是钢丝绳直径的6-8倍。
绳卡应将鞍座放在受力绳一边，U形卡环放在返回的短绳一边，严禁正反排列。
钢丝绳夹头在使用时应注意以下几点：
a)选用夹头时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧，容易发生事故。
b)上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。
c）夹头要一顺排列，U形部分与绳头接触，不能与主绳接触，如图a 所示。
如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。
d)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm处再安一个夹头，并将绳头放出一个“安全弯”，如图b 所示。
这样，当接头的钢丝绳发生
滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
钢丝绳卡的安装标准
钢丝绳卡安装标准
1、钢丝绳夹的布置
钢丝绳夹应按下图所示把夹座扣在钢丝绳的工作段上，U形螺栓扣在钢丝绳的尾段上。
钢丝绳夹不得在钢丝绳上交替布置。
绳卡的间距A 应为钢丝绳径的 6--7 倍
2、钢丝绳夹的数量
对于符合本标准规定的适用场合，每一连接处所需钢丝绳夹的最少数量，推荐如表
3、钢丝绳绳卡应配套使用，应将U 形环部分卡在绳头的一面，压板放在主绳的一面。
4、钢丝绳夹头在使用时应注意以下几点：
a)卡子的大小要适合钢丝绳的粗细，U 形环的内侧净距，要比钢丝绳直径大 1～3mm，净距太大不易卡紧绳子，容易发生事故。
b)上夹头时一定要将螺栓拧紧，直到绳被压扁 1／3～1／4 直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。
c）夹头要一顺排列，U 形部分与绳头接触，不能与主绳接触，如图 a 所示。
如果 U 形部分与主绳接触，则主绳被压扁后，受力时容易断丝。
d)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约 500mm 处再安一个夹头，并将绳头放出一个“安全弯”，如图 b 所示。
这样，当接头的钢丝绳发生滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。
绳卡的间距A 应为钢丝绳径的 6--7 倍。
钢丝绳绳夹数量、间距和方向,一次搞明白
蔚永亮 2020.4.27
钢丝绳夹的正确布置方法
钢丝绳公称直径需根据计算确定，绳夹与钢丝绳直 径匹配。且绳夹不得夹压板布置
那么，钢丝绳到底需要几个绳卡？绳卡间距及方向的依 据原理到底在哪？在这里：《钢丝绳夹》（GB5976-2006）， 这是最根本的依据。
钢丝绳夹使用方法
结论
1、绳夹的数量与钢丝绳公称直径相匹配，型钢挑架钢 丝绳绳夹不少于3个是因为，按照构造挑架钢丝绳 直径不小于14（一般都取14），小于18。而悬挑式 操作平台钢丝绳计算公称直径一般大于18，所以绳 夹不少于4个。而最终实际的绳夹数量根据直径查 上表即可；
2、绳夹间距：一般为钢丝绳公称直径的6~7倍； 3、绳夹的方向：方向详上图所示，绳夹U形螺栓扣在
钢丝绳尾段（即绳头那边），夹座在工作段。所有 绳夹方向一致，不得交错。
谢谢
钢丝绳绳卡正确安装方法
13、钢丝绷绳卡扣
钢丝绳卡子数目一般不少于3-5个，卡子的间距应≥钢丝绳径的6倍，最后一个卡子距绳头距离≥140mm卡子的数量根据钢丝绳直径而定，≤10mm设3个，10-20mm设4个，21-26mm 设5个，25-36mm设6个，36-40mm设7个。
钢丝绳绳卡应配套使用，绳直径在10mm以下时，绳卡应不少于3个，10-20mm时应不少于4个。
绳卡间距是钢丝绳直绳卡应将鞍座放在受力绳一边，U形卡环放在返回倍。
绳卡应将鞍座放在受力绳一边，
径的6-8倍。
的短绳一边，严禁正反排列。
钢丝绳夹头在使用时应注意以下几点：
a)选用夹头时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧，容易发生事故。
b)上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。
c）夹头要一顺排列，U形部分与绳头接触，不能与主绳接触，如图a 所示。
如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。
d)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm处再安一个夹头，并将绳头放
1
出一个“安全弯”，如图b 所示。
这样，当接头的钢丝绳发生滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。
2 。
JSQ5A夹绳器说明书
一、用途及特点：JSQ5A型钢丝绳夹绳器为机械式触发夹绳器，是我公司研制开发的电梯上行超速保护装置，其作用在于保障电梯的安全运行。
即当电梯上行超速时，双向限速器上行动作而产生的张紧力通过拽动钢丝闸线带动安装于曳引轮与抗绳轮之间的钢丝绳夹绳器动作而夹紧曳引钢丝绳，使超速向上运行的电梯均匀减速运行直至停止或迫使对重以小于缓冲器撞击速度撞击缓冲器。
夹绳器动作后夹紧曳引钢丝绳，并且通过瞬动开关的动作使曳引机断电。
它具有制动性能稳定、可靠性高、安装灵活方便、所需空间小、对曳引钢丝绳无损坏等特点，它特别适用于中、低速电梯使用。
二、主要技术参数：曳引悬挂比1：11、额定速度V：0.5～3.0m/s2、额定载重量Q：200～1250Kg3、系统总质量：900～4600Kg曳引悬挂比2：11、额定速度V：0.5～2.0m/s2、额定载重量Q：400～2500Kg3、系统总质量：1280～7450Kg上述两种曳引悬挂比的夹绳器其它参数1、适用曳引钢丝绳直径Ø：10～13mm2、夹绳器释放行程：≤8mm3、夹绳器释放力：50～120N4、限速器触发行程：15～25mm5、限速器触发闸线操纵力：≥200N三、使用注意事项：1、应严格按照夹绳器铭牌标示的参数及上述主要技术参数使用本产品。
2、用户必须按照本说明书所述的方法进行安装、调整和验收。
四、产品结构简介：产品结构见图1，由两个带有R槽的夹绳板夹紧后制动曳引钢丝绳。
夹紧力的产生：通过螺旋压紧部件使压缩弹簧压缩，然后用固定板勾住导向轴侧面，紧固在固定板上的压杆将侧向力传递到摆杆，摆杆在滑动销的定位作用下限制其旋转，然后松开螺旋压紧部件。
当电梯上行超速动作时限速器拉动闸线部件中的滑动销，此时摆杆、固定板沿释放方向旋转，固定板产生旋转后释放导向轴，压缩弹簧释放，此时导向轴推动轴Ⅱ带动楔铁向上运动，轴Ⅲ沿楔铁大角度斜面快速向远离钢丝绳方向运动，轴Ⅲ同时带动拉杆使夹板Ⅰ快速向曳引钢丝绳中心方向靠近，当楔铁继续向上运动，轴Ⅲ沿楔铁小角度斜面向远离钢丝绳方向运动，夹绳板夹紧曳引钢丝绳，使超速上行的电梯轿厢减速后停止。
国标钢丝绳夹GBT5976-2006
一、钢丝绳夹的工艺分类
1、碳钢铸造钢丝绳夹（黑心可锻铸铁与ZG270-500中碳铸钢）常用静态栓结、绳索
拉线紧固，如电力、通讯线路，捆扎紧固等。
2、锻制钢丝绳夹常用于吊运提升承载使用，如所在行业为：起重机、桩工机械、矿山
开采、冶金设备、石油钻机、港口机械、电梯等提升类机械，请选择国标锻造钢丝绳夹【标准号：GB/T-5976-2006】。
特点：与钢丝绳等强度，使用安全，外形美观，绳索缔结强度高，可抗击冲击负荷大，使用寿命长。
3、不锈钢钢丝绳卡头因其耐腐蚀、不易生锈的原因，则被用于船舶配件、化学厂、辐
射等环境。
二、钢丝绳夹布置方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附录
（资料性附录）
钢丝绳夹使用方法
A.1 钢丝绳子夹的布置
钢丝绳夹应按图A.1所示把夹座扣在钢丝绳的工作段上，U形螺栓扣在钢丝绳的尾段上。
钢丝绳夹不得在钢丝绳上交替布置。
图A.1 钢丝绳的正确布置方法
A.2 钢丝绳夹的数量
对于符合本释疑规定的使用场合，每一连接处所需钢丝绳夹的最少数量，推荐如表A.1.
表A.1
绳夹规格（钢丝绳公称直径）d r/mm 钢丝绳夹的最少数量/组
18 4
A.3 钢丝绳夹间的距离
钢丝绳夹间的距离A等于6~7倍钢丝绳直径。
A.4 绳夹固定处的强度
钢丝绳夹固定处的强度决定绳夹在钢丝绳上的正确布置，以及绳夹固定和夹紧的谨慎和熟练程度。
不恰当的紧固螺母或钢丝绳夹数量不足就可能使绳端在承载时，一开始就产生滑动。
如果绳夹按推荐数量，正确布置和夹紧，并且所有的绳夹将夹座置于钢丝绳的较长部分，而U形螺栓置于钢丝绳的较短部分或尾段，那么，固定处的强度至少为钢丝绳自身强度的80%。
绳夹在实际使用中，受载一、二次以后应作检查，在多数情况下，螺母需要进一步拧紧。
A.5 钢丝绳夹间的紧固
紧固绳夹时须考虑每个绳夹的合理受力，离套环最远的绳夹不得首先单独紧固。
离套环最近处的绳夹（第一个绳夹）应尽可能地紧靠套环，但仍须保证绳夹的正确拧紧，不得损坏钢丝绳的外层钢丝。
