ProFace触摸屏GP应用常见问题及处理办法
Pro face错误报警代码
Pro face错误报警代码pro-face错误报警代码史趋势图)等。
检查地址时，请从gp-proex的[系统设置]窗口选择[外接设备列表]，然后查看[控制器/plc管理地址列表]。
5.3.13[系统设置]-[外接设备列表]设置指南如果错误仅出现在某些特定画面中，请通过特定画面中运行的函数来检查地址。
*2掌控继续执行或暂停通讯读取的位地址的设置范围就是内部控制器地址的ls9550至ls9557。
从十一位0已经开始的每个控制器/plc地址，将被依次分配给每个驱动程序的控制器/plc(从第一个设备开始)。
比如，您可以将掌控驱动程序1的第1个至第16个设备的通讯读取的位地址设置为ls9550。
ls9550位0:启动/停止驱动程序1的第一个plc的扫描。
通过将位0复置on，暂停驱动程序1的第一个plc的读取(读取第一关)。
将位0复置off则再次已经开始读取。
如果为设备指定了系统区起始地址，则您不能停止对该设备的通讯扫描。
但是，如果您没有使用系统数据区，则可以停止通讯扫描。
5.3.6[系统设置]-[主机]-[系统区]设置指南在有些控制器/plc上，可以将ls区的地址设置为32位。
此时，使用低16位作为控制通讯扫描的位地址。
当关闭通讯扫描时，所显示部件的数据仍将保留。
但是，如果您切换画面后再次显示该画面，将不显示部件数据。
以raaa结尾的错误(应用程序错误)错误代码错误消息原因及解决方法参照34.2.1usb传输-从pc传输到人机界面(发送)34.3.1传输-从pc传输至人机界面(传送)raaa001noprojectdataexists.(transfer工程文件不存有。
aproject.)恳请传输一个工程。
raaa002工程数据大小少于最小容量*。
或者，画面数量超过了16000个文件。
请参阅中的gp-proextheprojectdatasizeexceeds工程信息，保证它不少于总容thecapacity.量。
PROFACE gp4100触摸屏操作指南
警告
触电、爆炸或电弧危险 • 切勿触摸带电端子。否则可能会引起触电或机器故障。 • 请勿使用超过 GP 指定范围的电压。否则可能会引起火灾或触电事故。 • 请勿拆卸或修改 GP。否则可能会引起火灾或触电事故。 • 请勿在存在易燃气体的环境中操作 GP，否则可能会引起爆炸。 • 请注意防止水、液体或金属碎屑进入 GP 内部，否则可能导致 GP 故障或触电事故。允许的污染等级为 2
1) 如果未设置 GP 的 “背光灯控制”而屏幕熄灭，则表明背光灯已烧毁。 2) 如果 GP 的 “背光灯控制”被设置为待机模式，且屏幕熄灭，并且触摸屏幕或执行其他输入操 作也不能恢复显示，则表明背光灯已烧毁。 • 为了防止过多干扰引起的 GP 功能异常，请使用单独的配线槽将所有的 GP 输入 / 输出信号线和所有电源 接线或电源电缆分开。 不遵照上述指示操作可能引致死亡、严重伤害或意外的设备损坏。
非产品缺陷。 • 为防止出现残影：
* 准备在较长时间内显示同一画面时，请设置 GP 的显示 “OFF”功能。 * 请定期切换画面，尽量避免长时间显示同一图像。 • 请注意：使用白色 / 红色 LED 背光灯的 GP 液晶屏，其显示特性会逐渐改变，原因是背光灯 LED 的老化。 届时白色液晶屏看上去会有些发蓝。
© 2009 Copyright Digital Electronics Corporation. All rights reserved.
本手册中使用的产品名称是相关所有者的商标 / 注册商标。
1
基本安全事项
本手册包含正确、安全地操作 GP 所必须遵循的步骤。请仔细阅读本手册以及相关内容以了解 GP 的正确操作 方法和功能。
注意
眼部刺激
• 液晶屏含有较强的刺激物。如果液晶面板损坏致使液体进入眼睛，请用清水持续冲洗眼睛 15 分钟并及时 就医。
Proface GP常见问题
控制*12
0
背景灯OFF*7
1
蜂鸣器 ON
2
开始打印
3
保留
4
蜂鸣器*8
0：允许；1：禁止
5
AUX输出*8
0：允许；1：禁止
6
保留
7
PLC独占*9
0：禁止；1：允许
8
VGA显示*10
0：禁止；1：允许
9，10
保留
11
硬拷贝输出*14
0：允许；1：禁止
12-15
保留
A
+15
*1 在 GP 打印输出期间，此位为 ON。 *2 每有一个数值写入 K-tag 或键盘输入显示器，该位状态反转。 *3 当用 Multi-link（n：1）方式时，在 PLC 独占中，该位为 ON。 *4 在 K-tag 中作了报警设置，当输入数值超出报警范围时，该位为 ON。当输入在报警值范围内的数值、 或画面改变时，该位转为 OFF。 *5 以位为单位，监视必要的位的状态。由于保留位可能用于 GP 系统维护，请不要定义保留位的 ON/OFF 状态。 *6 当数据写入标志改变时（OFF→ON，或 ON→OFF），时钟数据被写入。 例： 2000 年 8 月 16 日，21：57 月份、日期、时间数据按如下写入： .字地址+10 中当前数为：0000, .字地址+11 0008 .字地址+12 0016 .字地址+13 2157 当年份的第 15 位转为 ON 时，数据被写入到 GP 时钟。 .数据“8000”输入到字地址+10，引起时钟数据重写。 *7 除 GP470/477 外，当此位为 ON 时，背景灯关闭（LCD 显示不改变）；此位为 OFF 时，背景灯亮。 当背景灯 OFF 位（字地址+14）转为 ON 时，背景灯关闭，但 LCD 显示保持 ON，触摸键仍可使用。用 画面显示 ON/OFF 字（字地址+9）可关闭屏幕显示。 *8 控制位 1（蜂鸣器 ON）,当该控制位为 ON 时，GP 内部蜂鸣器被激活。 *9 在 n：1（multi-link）中，该位 ON，PLC 被独占。 *10 对 GP570VM，整个画面成为 VGA 显示。按屏幕上任何位置，转为 OFF。 *11 关于窗口控制，请参阅本书对“U-tag（窗口显示）”的介绍。 *12 由于保留位可能用于 GP 系统维护等目的，请确认所有保留位为 OFF。 *13 画面显示 ON/OFF 位（字地址+9）被设为 OFF 之后，触摸屏幕将再次使显示 ON。 *14 控制字（字地址+14）的 11#位（硬拷贝输出）转为 ON，清除当前的显示器硬拷贝输出。 --打印清除后，位 11 不会自动转为 OFF。因此，检查状态区正在打印位后，将位 11 转为 OFF。 --当位 11 为 ON 时，硬拷贝不能创建。如果你在打印完成之前清除打印，将在当前显示画面数据的最后
PROFACE触摸屏画面读不出的解决方法

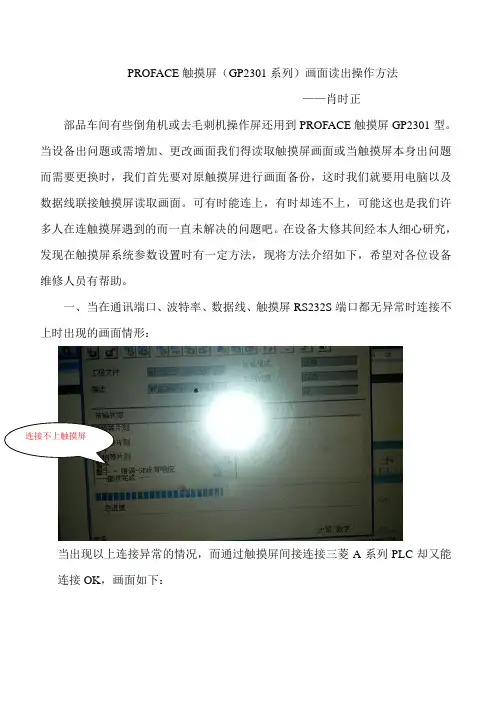

PROFACE触摸屏（GP2301系列）画面读出操作方法——肖时正部品车间有些倒角机或去毛刺机操作屏还用到PROFACE触摸屏GP2301型。
当设备出问题或需增加、更改画面我们得读取触摸屏画面或当触摸屏本身出问题而需要更换时，我们首先要对原触摸屏进行画面备份，这时我们就要用电脑以及数据线联接触摸屏读取画面。
可有时能连上，有时却连不上，可能这也是我们许多人在连触摸屏遇到的而一直未解决的问题吧。
在设备大修其间经本人细心研究，发现在触摸屏系统参数设置时有一定方法，现将方法介绍如下，希望对各位设备维修人员有帮助。
一、当在通讯端口、波特率、数据线、触摸屏RS232S端口都无异常时连接不上时出现的画面情形：连接不上触摸屏当出现以上连接异常的情况，而通过触摸屏间接连接三菱A系列PLC却又能连接OK，画面如下：选择正确的通讯端口和MAC/MTA透明模式与PLC通讯连接OK二、PROFACE触摸屏系统内部通讯设置操作步骤：按OFFLINE离线模式进入系统画面2、点击软按钮“INITIALIZE”进入系统参数设置画面：按INITIALIZE进入系统PLC设置画面3、点击软按钮“PLC SETTING”PLC参数设置，进入如下画面：按SET进入系统端口设置画面4、其中“USE 2PORT/CPU DIRECT INSIDE"对应的是触摸屏软件中的参数设置画面：点击触摸屏软件中的“画面/设置——GP系统设置——模式设置”进入以下画面：GP模式设置画面点击“选项”进入如下画面：通过触摸屏间接连接PLC的设置画面触摸屏内设置的参数“USE 2PORT/CPU DIRECT INSID”与触摸屏软件中的“内部2端口”对应，若我们将触摸屏中“USE 2PORT/CPU DIRECT”参数设为“INSID”或将触摸屏软件中模式设置通讯端口设为“内部2端口”再写入触摸屏中，那么只能通过触摸屏间接读取PLC的程序而不能直接读取触摸屏的画面；若我们将触摸屏软件模式设置参数的通讯模式设为直接模式：GP软件中的模式设为“直接”模式或在触摸屏系统参数“USE 2PORT/CPU DIRECT”设为“CPU”模式：触摸屏系统参数中连接模式设为“CPU”模式以上设置则可以直接读取触摸屏的画面而不能通过触摸屏间接读取PLC的程序，画面如下：设为“CPU”模式后与触摸屏通讯连接OK设为“CPU”模式后与PLC通讯连接NG注：这种类型PROFACE触摸屏若既要能间接连接PLC又能直接连接触摸屏画面是不可能的，只能通过触摸屏系统参数中的模式切换才能实现的2路通讯的。
触摸屏的常见故障与解决方法
触摸屏的常见故障与解决方法———触摸屏的常见故障与解决方法作者：发布时间：2011-5-31 13:57:00 阅读次数：故障一：触摸偏差现象1：手指所触摸的位置与鼠标箭头没有重合。
原因1：安装完驱动程序后，在进行校正位置时，没有垂直触摸靶心正中位置。
解决1：重新校正位置。
现象2：部分区域触摸准确，部分区域触摸有偏差。
原因2：表面声波触摸屏四周边上的声波反射条纹上面积累了大量的尘土或水垢，影响了声波信号的传递所造成的。
解决2：清洁触摸屏，特别注意要将触摸屏四边的声波反射条纹清洁干净，清洁时应将触摸屏控制卡的电源断开。
故障二：触摸无反应现象：触摸屏幕时鼠标箭头无任何动作，没有发生位置改变。
原因：造成此现象产生的原因很多，下面逐个说明：①表面声波触摸屏四周边上的声波反射条纹上面所积累的尘土或水垢非常严重，导致触摸屏无法工作；②触摸屏发生故障；③触摸屏控制卡发生故障；④触摸屏信号线发生故障；⑤计算机主机的串口发生故障；⑥计算机的操作系统发生故障；⑦触摸屏驱动程序安装错误。
解决：①观察触摸屏信号指示灯，该灯在正常情况下为有规律的闪烁，大约为每秒钟闪烁一次，当触摸屏幕时，信号灯为常亮，停止触摸后，信号灯恢复闪烁。
②如果信号灯在没有触摸时，仍然处于常亮状态，首先检查触摸屏是否需要清洁；其次检查硬件所连接的串口号与软件所设置的串口号是否相符，以及计算机主机的串口是否正常工作。
③运行驱动盘中的COMDUMP命令，该命令为DOS下命令，运行时在COMDUMP后面加上空格及串口的代号1或2，并触摸屏幕，看是否有数据滚出。
有数据滚出则硬件连接正常，请检查软件的设置是否正确，是否与其他硬件设备发生冲突。
如没有数据滚出则硬件出现故障，具体故障点待定。
④运行驱动盘中的SAWDUMP命令，该命令为DOS下命令，运行程序时，该程序将寻问控制卡的类型、连接的端口号、传输速率，然后程序将从控制卡中读取相关数据。
请注意查看屏幕左下角的X轴的AGC和Y轴的AGC数值，任一轴的数值为255时，则该轴的换能器出现故障，需进行维修。
proface触摸屏使用手册

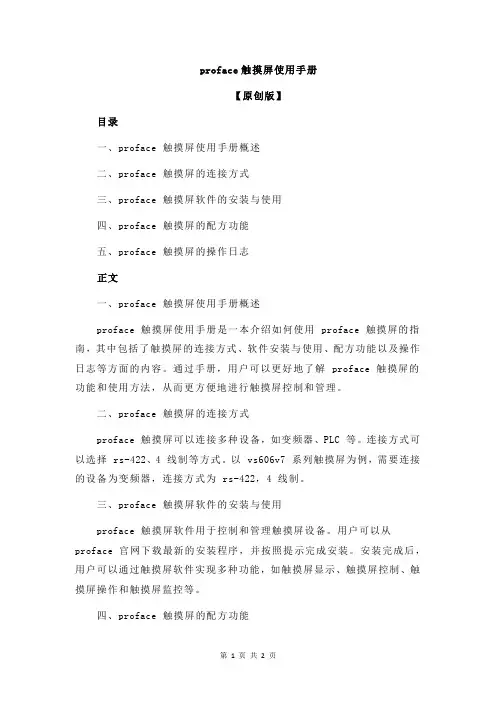

proface触摸屏使用手册【原创版】目录一、proface 触摸屏使用手册概述二、proface 触摸屏的连接方式三、proface 触摸屏软件的安装与使用四、proface 触摸屏的配方功能五、proface 触摸屏的操作日志正文一、proface 触摸屏使用手册概述proface 触摸屏使用手册是一本介绍如何使用 proface 触摸屏的指南，其中包括了触摸屏的连接方式、软件安装与使用、配方功能以及操作日志等方面的内容。
通过手册，用户可以更好地了解 proface 触摸屏的功能和使用方法，从而更方便地进行触摸屏控制和管理。
二、proface 触摸屏的连接方式proface 触摸屏可以连接多种设备，如变频器、PLC 等。
连接方式可以选择 rs-422、4 线制等方式。
以 vs606v7 系列触摸屏为例，需要连接的设备为变频器，连接方式为 rs-422，4 线制。
三、proface 触摸屏软件的安装与使用proface 触摸屏软件用于控制和管理触摸屏设备。
用户可以从proface 官网下载最新的安装程序，并按照提示完成安装。
安装完成后，用户可以通过触摸屏软件实现多种功能，如触摸屏显示、触摸屏控制、触摸屏操作和触摸屏监控等。
四、proface 触摸屏的配方功能配方功能允许用户将多个不同的数据（配方）从触摸屏批量写入 PLC 的连续地址中，也可以在触摸屏上编辑后再写入 PLC 中去。
用户可以根据需要设置配方功能，实现更灵活的触摸屏控制。
五、proface 触摸屏的操作日志操作日志功能可以帮助用户记录触摸屏的操作过程，方便用户进行数据分析和故障排查。
用户可以通过触摸屏的四个角同时按下，进入 GP37W2 系统菜单，并查看操作日志。
综上所述，proface 触摸屏使用手册详细介绍了 proface 触摸屏的连接方式、软件安装与使用、配方功能和操作日志等方面的内容，为用户提供了全面的指导。
Pro-face错误报警代码
*1如果所有画面上均发生错误，请检查那些运行于所有画面上的功能使用的地址，这些功能包括系统数据区、报警、全局D脚本、全局窗口和采样(历史趋势图)等。
检查地址时，请从GP-Pro EX的[系统设置]窗口选择[外接设备列表]，然后查看[控制器/PLC管理地址列表]。
5.3.13 [系统设置] - [外接设备列表]设置指南如果错误仅出现在某些特定画面中，请通过特定画面中运行的函数来检查地址。
*2控制执行或停止通讯扫描的位地址的设置范围是内部控制器地址的LS9550到LS9557。
从位0开始的每个控制器/PLC地址，将被依次分配给每个驱动程序的控制器/PLC(从第一个设备开始)。
例如，您可以将控制驱动程序1 的第1 个到第16 个设备的通讯扫描的位地址设置为LS9550。
LS9550位0:启动/ 停止驱动程序1 的第一个PLC 的扫描。
通过将位0 置ON，停止驱动程序1 的第一个PLC 的扫描( 扫描关)。
将位0 置OFF 则重新开始扫描。
如果为设备指定了系统区起始地址，则您不能停止对该设备的通讯扫描。
但是，如果您没有使用系统数据区，则可以停止通讯扫描。
5.3.6 [系统设置] - [主机] - [系统区]设置指南在有些控制器/PLC上，可以将LS区的地址设置为32位。
此时，使用低16位作为控制通讯扫描的位地址。
当关闭通讯扫描时，所显示部件的数据仍将保留。
但是，如果您切换画面后再次显示该画面，将不显示部件数据。
*1IP地址显示为十进制数，MAC地址显示为十六进制数。
以RAAE 开头的错误当使用Pro-server EX时，会显示以REAA开头的一些错误编号。
有关这些错误的更多信息，请参考Pro-server EX参考手册。
即使为人机界面离线模式指定了[恢复时清除]，以REAA打头的错误也可能不会从人机界面画面上消失。
如需清除此类错误，请切换画面。
当人机界面的内部系统不能正确启动时当一个与启动系统有关的文件存在问题时，强制传输画面上将显示如下错误消息。
